VPC12WPO - Ordinateur de bureau VIEWSONIC - Notice d'utilisation et mode d'emploi gratuit

Type de produit	Mini PC (module OPS)
Marque	Viewsonic
Modèle	VPC12WPO
Dimensions (L x l x H)	180 x 119 x 30 mm
Poids	0,84 kg
Alimentation	12 V CC, 5,0 A
Consommation électrique	60 W
Connectique vidéo	1 x HDMI
Connectique réseau	1 x LAN (RJ45)
Connectique USB	2 x USB 3.0, 2 x USB 2.0
Connectique audio	1 x Line out, 1 x Microphone
Autres connexions	1 x Infrarouge (IR)
Sans fil	Wi-Fi (2,4 GHz / 5 GHz) et Bluetooth 4.2
Fonctions principales	Solution Intel Unite® pour présentations, annotation, partage
Conditions de fonctionnement	Température : -5 °C à 45 °C, humidité : 10 % à 90 % sans condensation
Conditions de stockage	Température : -20 °C à 70 °C, humidité : 10 % à 90 % sans condensation
Entretien et nettoyage	Nettoyer avec un chiffon doux et sec. Ne pas utiliser de solvants.
Sécurité	Ne pas ouvrir le boîtier. Débrancher avant nettoyage.
Pièces détachées et réparabilité	Contacter le support Viewsonic pour toute réparation.

FOIRE AUX QUESTIONS - VPC12WPO VIEWSONIC

Comment connecter le VPC12WPO à un écran ?

Insérez le module dans le slot OPS de votre écran compatible. Utilisez le câble HDMI intégré si disponible. Si non, branchez un câble HDMI entre le port HDMI du module et l'entrée HDMI de l'écran. Sélectionnez ensuite l'entrée appropriée (PC1 ou OPS) dans les paramètres de l'écran.

Comment utiliser la solution Intel Unite ?

La solution Intel Unite permet de lancer, connecter et présenter en 3 étapes. Sur votre appareil, ouvrez l'application Intel Unite, saisissez le code de la réunion, puis partagez votre écran. Vous pouvez aussi annoter, verrouiller la réunion et partager des fichiers.

Quels sont les ports disponibles sur le VPC12WPO ?

Le module dispose de : 1 x HDMI, 1 x LAN (RJ45), 2 x USB 3.0, 2 x USB 2.0, 1 x Line out, 1 x Microphone et 1 x Infrarouge (IR).

Quelle est la consommation électrique du VPC12WPO ?

La consommation électrique est de 60 W. L'alimentation requise est de 12 V CC avec un courant de 5,0 A.

Comment installer le module OPS VPC12WPO ?

Assurez-vous que l'écran est éteint. Insérez doucement le module dans le slot OPS à l'arrière de l'écran jusqu'au verrouillage. Branchez l'adaptateur secteur (12V, 5A) puis allumez l'écran. Sélectionnez la source d'entrée OPS dans les paramètres.

Le VPC12WPO est-il compatible avec tous les écrans Viewsonic ?

Le VPC12WPO est compatible avec les écrans Viewsonic des séries CDE et IFP (par exemple CDE7500, IFP7500). Vérifiez que votre écran dispose d'un slot OPS et supporte ce module.

Que faire si l'appareil ne s'allume pas ?

Vérifiez que l'adaptateur secteur est bien branché et que la prise fonctionne. Assurez-vous que le module est correctement inséré dans le slot OPS. Si le problème persiste, contactez le support Viewsonic.

Comment mettre à jour le logiciel Intel Unite ?

Les mises à jour du logiciel Intel Unite sont gérées par votre administrateur système. Si vous êtes autorisé, téléchargez la dernière version depuis le site Intel Unite et suivez les instructions d'installation.

Puis-je utiliser le VPC12WPO sans Intel Unite ?

Oui, le module fonctionne comme un PC Windows standard. Vous pouvez installer d'autres applications de visioconférence ou de présentation. La solution Intel Unite est une fonctionnalité intégrée mais non obligatoire.

Comment nettoyer le VPC12WPO ?

Débranchez d'abord l'alimentation. Utilisez un chiffon doux et sec pour essuyer la surface. N'utilisez jamais de solvants ou de produits abrasifs. Évitez l'humidité dans les ouvertures.

MODE D'EMPLOI VPC12WPO VIEWSONIC

VPC12-WPO_Rev. 1c 07-16-19. Numéro du modèle : VS17041

Guide de démarrage rapide

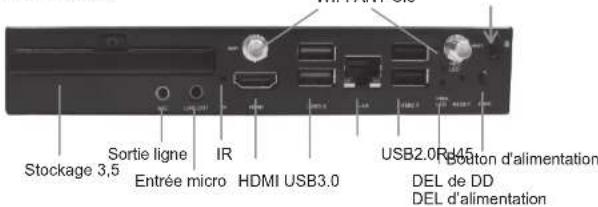

Interface

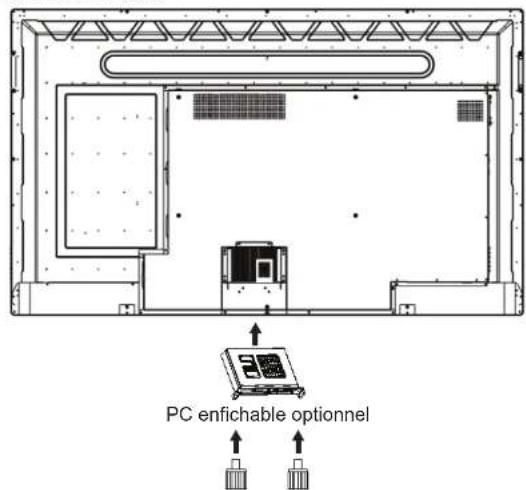

Installation

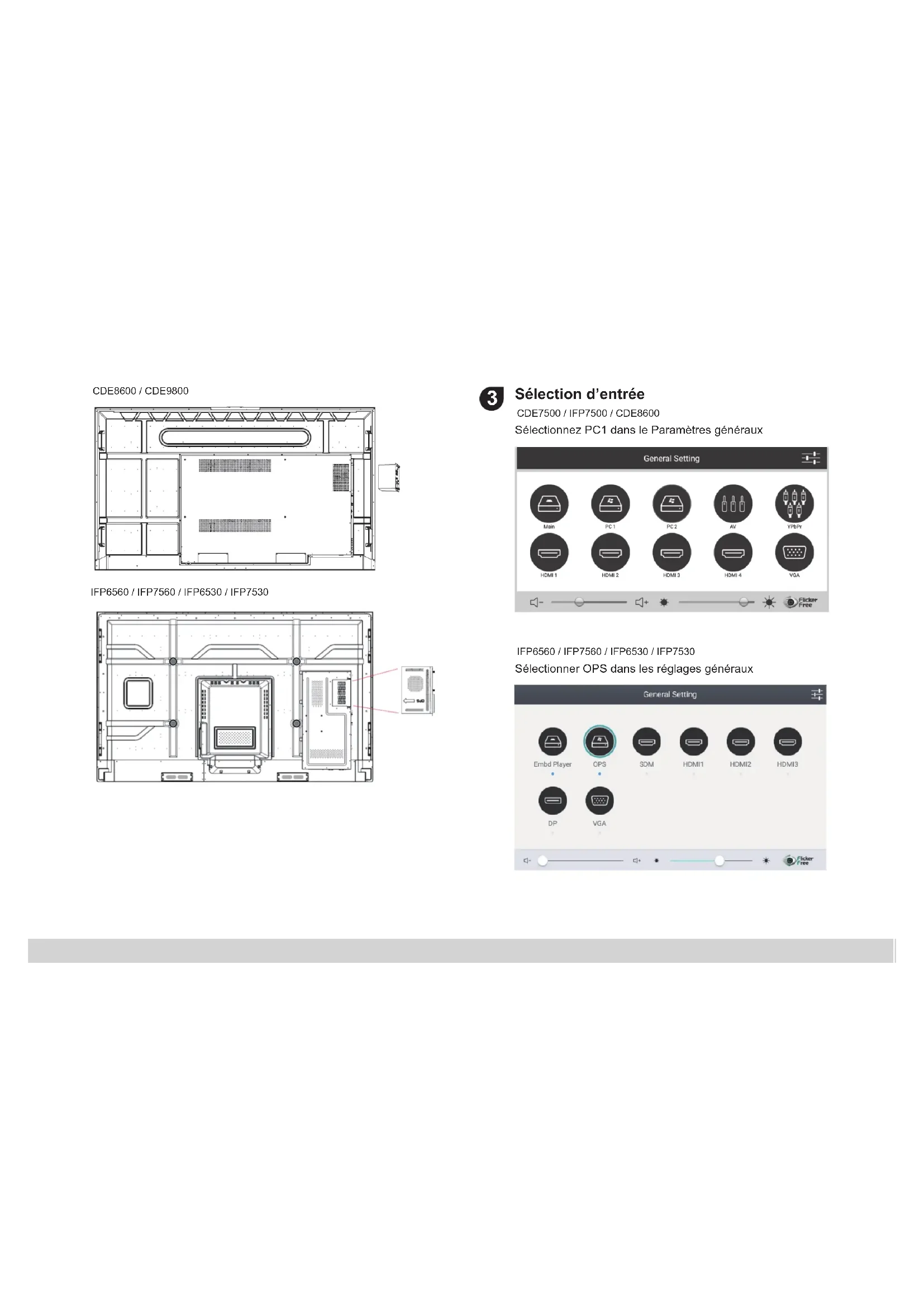

CDE7500 / IFP7500

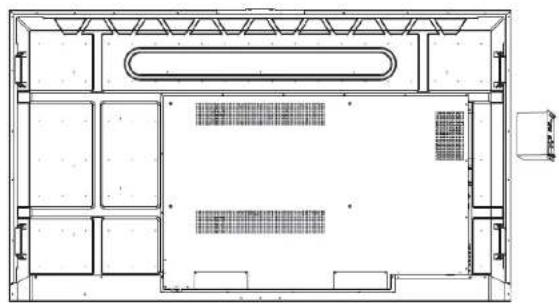

CDE8600 / CDE9800

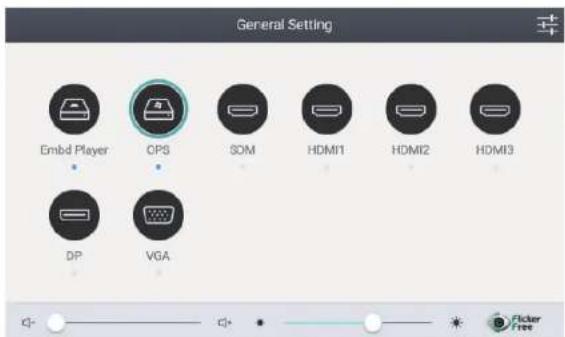

3 Sélection d'entrée

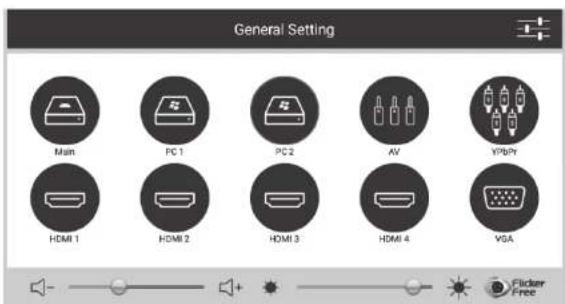

CDE7500 / IFP7500 / CDE8600

Sélectionnez PC1 dans le Paramètres généraux

IFP6560 / IFP7560 / IFP6530 / IFP7530

Sélectionner OPS dans les réglages généraux

Informations de conformité

REMARQUE : Cette section aborde toutes les exigences et déclarations relatives aux réglementations. Les applications correspondantes confirmées doivent correspondre aux étiquettes de la plaque signalétique et aux marquages associés sur l'appareil.

Déclaration de conformité FCC

Cet appareil est conforme à l'article 15 des Règlements FCC. Son utilisation est soumise aux deux conditions suivantes : (1) cet appareil ne doit pas causer d'interférence nuisible et (2) cet appareil doit accepter toutes les interférences reçues, y compris les interférences pouvant causer un fonctionnement non souhaité.

Cet équipement a été testé et déclaré conforme aux limites pour un appareil numérique de classe B, conformément à la section 15 de la réglementation de la FCC. Ces limitations sont stipulées aux fins de garantir une protection raisonnable contre les interférences nuisibles en installation résidentielle.

Cet équipement génère, utilise et peut émettre des radiofréquences et, s'il n'est pas installé et utilisé conformément aux instructions, peut provoquer des interférences nuisibles aux communications radio. Cependant, nous ne pouvons garantir que des interférences ne se produiront pas dans une installation particulière. Si cet appareil cause des interférences nuisibles à la réception de la radio ou de la télévision, ce que vous pouvez facilement observer en éteignant et en rallumant l'appareil, nous vous encourageons à prendre une ou plusieurs des mesures correctives suivantes : expérimenté pour obtenir de l'aide.

• Modifier l'orientation ou la position de l'antenne de réception.
• Augmenter l'espace entre l'équipement et le récepteur.
• Brancher l'équipement sur une autre prise ou un autre circuit que celle/celui sur laquelle/lequel le récepteur est branché.
• Consulter le revendeur ou un technicien radio/télévision expérimenté pour obtenir de l'aide.

Avertissement : Tout changement ou modification non expressément approuvé par les autorités responsables de la conformité peut révoquer le droit de l'utilisateur à employer l'appareil en question.

Conformité avec Industry Canada ICES-003 : CAN ICES-3 (B)/NMB-3(B)

Contient ID FCC : PD98260NG

ID IC : 1000M-8260NG

L'appareil est conforme la norme EMC 2014/30/EU, à la norme sur la basse tension 2014/35/EU et Directive sur les équipements radio 2014/53/EU.

Les indications qui suivent sont destinées uniquement aux Etats membres de l'Union Européenne:

Le symbole indiqué à droite est conforme à la directive européenne 2012/19/EU relative aux déchets d'équipements électriques et électroniques (WEEE). Les produits qui portent ce symbole ne doivent pas être traités comme des déchets

conventionnels; ils devront être traités conformément aux systèmes de récupération appropriés, conformément à la réglementation du pays ou de la zone où la mise au déchet a lieu.

Déclaration de conformité RoHS2 (LSDEEE2)

Ce produit a été conçu et fabriqué dans le respect de la directive 2011/65/EU du Parlement Européen et du Conseil relative à la limitation de l'utilisation de certaines substances dangereuses dans les équipe-ments électriques et électroniques (Directive RoHS2 - LSDEEE2) et il est déclaré respecter les valeurs de concentration maximum définies par le Comité technique d'adaptation (TAC) européen, qui sont les suivantes:

Substance	Concentration maximale proposée	Concentration réelle
Plomb (Pb)	0.1% < 0.1%
Mercure (Hg)	0.1% < 0.1%
Cadmium (Cd)	0.01% < 0.01%
Chrome hexavalent ( Cr^6+ )	0.1% < 0.1%
Polybromobiphényle (PBB)	0.1% < 0.1%
Polybromodiphénylséthers (PBDE)	0.1% < 0.1%

**Certains composants de produits mentionnés ci-dessus ne sont pas soumis à ces limitations, conformément aux dispositions de l'Annexe III de la Directive RoHS2 (LSDEEE2). Il s'agit des composants suivants:

1. Plomb dans le verre des tubes cathodiques.
2. Le plomb dans le verre des tubes fluorescents ne dépasse pas 0,2 % du poids.
3. Plomb en tant qu'élément d'alliage de l'aluminium jusqu'à 0,4 % du poids.
4. L'alliage de cuivre contient jusqu'à 4 % de plomb.
5. Soudures à haute température (les alliages basés sur le plomb contiennent du plomb à 85 % ou plus).
6. Composants électriques et électroniques contenant du plomb dans le verre ou des porcelaines. (appareils piézoélectriques ou dans un composant de matrice de verre ou de céramique).
7. Le plomb en tant qu'élément d'alliage dans l'acier pour l'usinage et dans l'acier galvanisé contenant jusqu'à 0,35% de plomb en poids.
8. Plomb dans la céramique diélectrique dans les condensateurs pour une tension nominale de 125V AC ou 250V DC ou plus.
9. Cadmium et ses composés dans les contacts électriques.

Conformité avec la réglementation UE (CE) N°1907/2006 (REACH) : La/les substance(s) indiquée(s) ci-dessous peuvent être présente(s) dans les produits au-dessus du seuil de 0,1 % (p/p) par poids de l'article indiqué.

Substance	N° CAS	Endroit d'utilisation dans l'article
1, 2- diméthoxyéthane, éthylène glycol diméthyléther (EGDME)	110-71-4 pile

5 Spécifications

Ports ES		1 x HDMI1 x LAN2 x USB 3.0, 2 x USB 2.01 x Line out1 x Microphone1 x IR
Évaluation 12V 5.0A		==
Conditions de fonctionnement	Température Humidité Altitude	23°F to 113°F (-5°C to 45°C)10% ~ 90% sans condensation0 mètre à +2000 mètres au-dessus du niveau de la mer
Conditions de stockage	Température Humidité Altitude	-4°F to 158°F (-20°C to 70°C)10% ~ 90% sans condensation0 mètre à +2000 mètres au-dessus du niveau de la mer
Dimensions P	physical(mm) 180 x	119 x 30
Poids Physica	(kg) 0.84
Consommation électrique		60W
Gamme de fréquences et puissance de sortie (Max.)		2402 à 2480 MHz (BT) 2,0 dBm2402 à 2480 MHz(LE) 3,73 dBm2412 à 2472 MHz 17,41 dBm5150 à 5250 MHz 18,94 dBm5250 à 5350 MHz 18,94 dBm5470 à 5725 MHz 18,94 dBm

Utilisation de la solution Intel Unite®

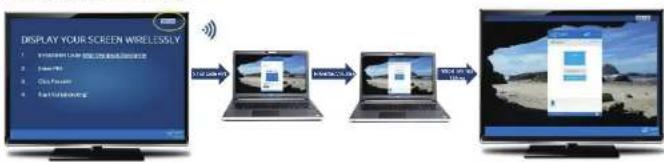

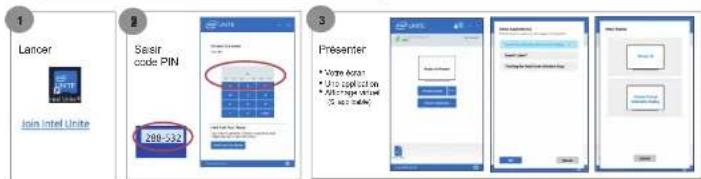

Lancer, Connecter et Présenter avec la solution Intel Unite en 3 étapes

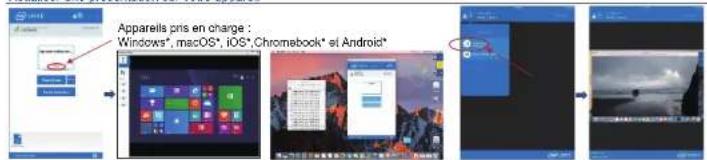

Visualiser une présentation sur votre appareil

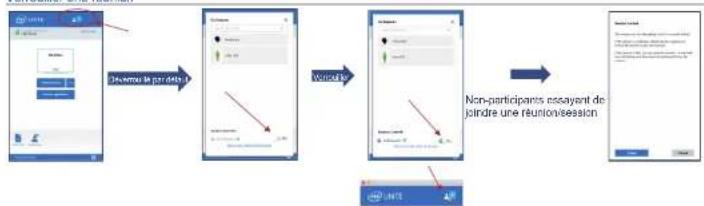

Verrouiller une réunion

Copyright © Intel Corporation, 2017. Tous de la réservé. *Les autres noms et manques peuvent appertent à d'autres propétaires.

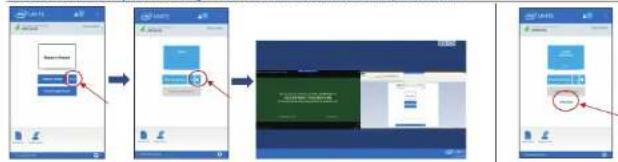

Lire une vidéo avec prise en charge audio Prendre le contrôle d'une présentation


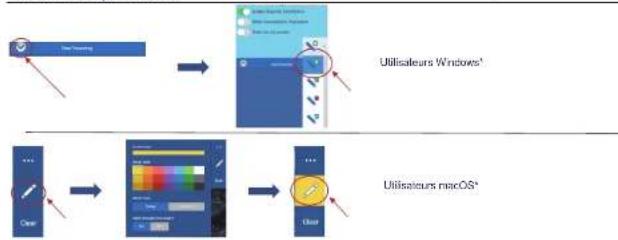

Annoter sur des présentations


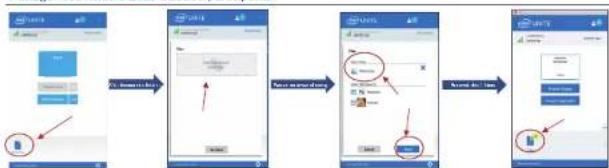

Partager des fichiers avec d'autres participants


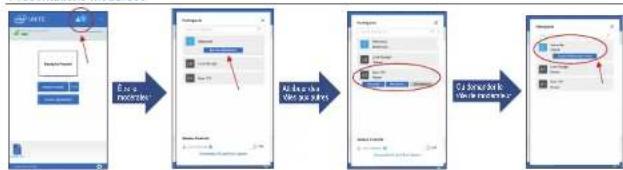

Présentations modérées

La fonction Sessions modérées doit être activée par votre administrateur système. Le x mode Auto-promotion » est présenté ci-dessus.

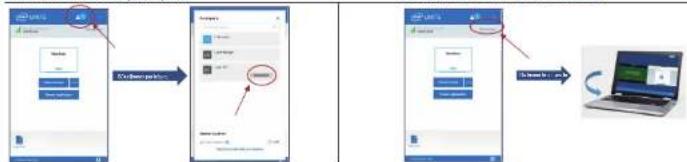

Déconnecter d'autres participants Déconnecter d'une réunion/session

