BEDIENUNGSANLEITUNG VPC12WPO VIEWSONIC

Schnellstartanleitung

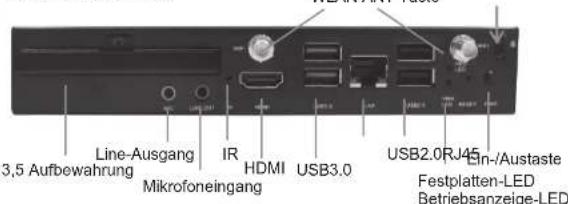

Schnittstelle

Line-Ausgang IR HDMI USB3.0 USB2.0RJ45 Ein-/Austaste Mikrofoneingang 3,5 Aufbewahrung Festplatten-LED Betriebsanzeige-LED

Installation

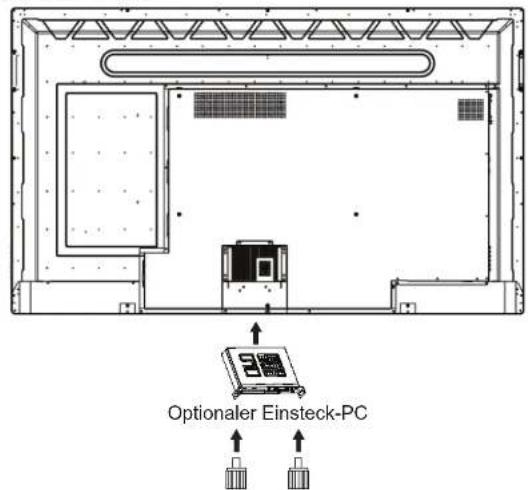

CDE7500 / IFP7500

Optionaler Einsteck-PC

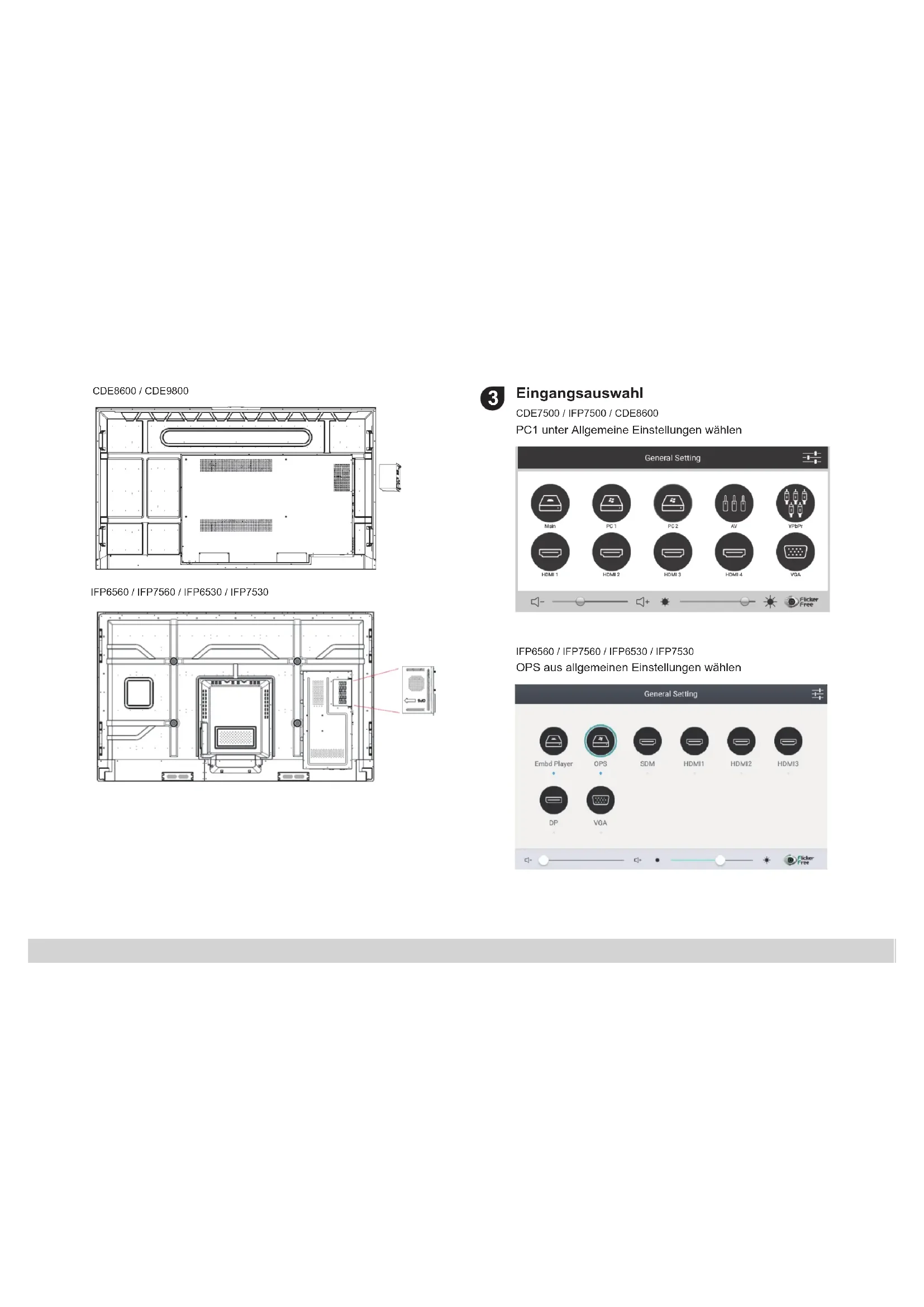

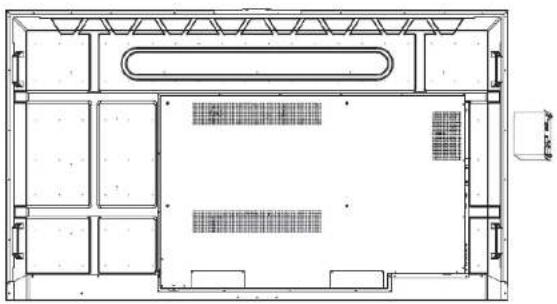

CDE8600 / CDE9800

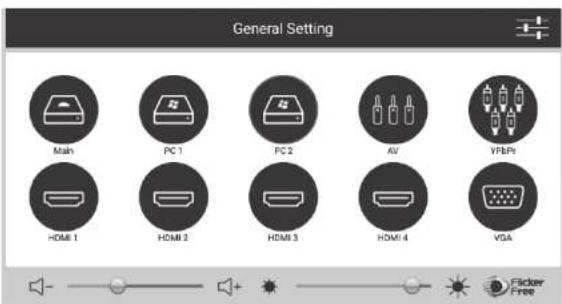

PC1 unter Allgemeine Einstellungen wählen

General Setting Main PC 1 PC 2 AV VBA HDMI 1 HDMI 2 HDMI 3 HDMI 4 VGA

IFP6560 / IFP7560 / IFP6530 / IFP7530

OPS aus allgemeinen Einstellungen wählen

4 Informationen zur Konformität

HINWEIS: Dieser Abschnitt behandelt sämtliche Verbindungsanforderungen und Erklärungen bezüglich behördlicher Vorschriften. Bestätigte entsprechende Anwendungen beziehen sich auf Typenschilder und relevante Kennzeichnungen am Gerät.

FCC-Erklärung

Dieses Gerät erfüllt Teil 15 der FCC-Regularien. Der Betrieb unterliegt den folgenden beiden Voraussetzungen: (1) Dieses Gerät darf keine Störungen verursachen, und 2) dieses Gerät muss jegliche empfangenen Störungen hinnehmen, einschließlich Störungen, die zu unbeabsichtigtem Betrieb führen können.

Dieses Gerät wurde getestet und als mit den Grenzwerten für Digitalgeräte der Klasse B gemäß Teil 15 der FCC-Regularien übereinstimmend befunden. Diese Grenzwerte wurden geschaffen, um angemessenen Schutz gegen Störungen beim Betrieb in Wohngebieten zu gewährleisten.

Dieses Gerät erzeugt, verwendet und kann Hochfrequenzen- ergie abstrahlen und kann - falls nicht in Übereinstimmung mit den Bedienungsanweisungen installiert und verwendet - Störungen der Funkkommunikation verursachen. Allerdings ist nicht gewährleistet, dass es in bestimmten Installationen nicht zu Störungen kommt. Falls diese Ausrüstung Störungen des Radio- oder Fernsehempfangs verursachen sollte, was leicht durch Aus- und Einschalten der Ausrüstung herausgefunden werden kann, wird dem Anwender empfohlen, die Störung durch eine oder mehrere der folgenden Maßnahmen zu beseitigen:

• Neuausrichtung oder Neuplatzierung der Empfangsantenne(n).
• Vergrößern des Abstands zwischen Gerät und Empfänger.
• Anschluss des Gerätes an einen vom Stromkreis des Empfängers getrennten Stromkreis.
• Hinzuziehen des Händlers oder eines erfahrenen Radio-/Fernsehtechnikers.

Warnung: Darüber hinaus können jegliche Änderungen oder Modifikationen, die nicht ausdrücklich von der für die Übereinstimmung verantwortlichen Stelle zugelassen sind, Ihre Berechtigung zum Betrieb des Gerätes erlöschen lassen.

Konformität mit Industry Canada ICES-003: CAN ICES-3 (B)/NMB-3(B)

Enthält FCC-Kennung: PD98260NG

IC-Kennung: 1000M-8260NG

CE-Konformität für europäische Länder

CE Das Gerät erfüllt die Anforderungen der EMV-Richtlinie 2014/30/EU, der Niederspannungsrichtlinie 2014/35/EU und Funkrichtlinie 2014/53/EU.

Die folgende Information gilt nur für Mitgliedsstaaten der EU:

Das rechts gezeigte Symbol weist auf Konformität mit der Richtlinie über Elektround Elektronik-Altgeräte (WEEE) 2012/19/EU hin. Produkte, die nicht diese Kennzeichnung tragen, dürfen nicht im kommunalen Abfall entsorgt werden, sondern müssen in dem Rücknahmeund Sammlungssystem

entsorgt werden, das je nach Land oder Gebiet entsprechend örtlichem Gesetz zur Verfügung steht.

RoHS2-Konformitätserklärung

Dieses Produkt wurde gemäß den Anforderungen der EG-Richtlinie 2011/65/EU zur Beschränkung der Verwendung bestimmter gefährlicher Stoffe in Elektro- und Elektronikgeräten (RoHS2-Richtlinie) entworfen und hergestellt und hat sich als mit den maximalen Konzentrationswerten, die der europäischen Ausschuss für die technische Anpassung (Technical Adaptation Committee; TAC) festgelegt hat, wie folgt konform erwiesen:

Substanz	Vorgeschlagene maximale Konzentration	Tatsächliche Konzentration
Blei (Pb)	0.1% < 0.1%
Quecksilber (Hg)	0.1% < 0.1%
Cadmium (Cd)	0.01% < 0.01%
Sechswertiges Chrom ( Cr^3+ )	0.1% < 0.1%
Polybromierte Biphenyle (PBB)	0.1% < 0.1%
Polybromierte Diphenylether (PBDE)	0.1% < 0.1%

**Manche Produktkomponenten sind im Anhang III der RoHS2-Richtlinie wie unten beschrieben ausgenommen:

Beispiele von ausgenommenen Komponenten:

1. Blei im Glas von Kathodenstrahlröhren.
2. Blei im Glas der Leuchtröhren übersteigt nicht 0,2 % nach Gewicht.

3. Blei als Legierungselement in Aluminium mit bis zu 0,4 % Blei nach Gewicht.

4. Kupferlegierung mit bis zu 4 % Blei nach Gewicht.

5. Blei in Lötmetallen mit hoher Schmelztemperatur (d. h. Legierungen auf Bleibasis mit 85 % nach Gewicht oder mehr Blei).

6. Elektrische und elektronische Komponenten mit Blei in Glas oder Keramik mit Ausnahme von dielektrischer Keramik in Kondensatoren, z. B. piezo elektrischen Geräten, oder in Glas- oder Keramik-Matrix-Verbindungen..

7. Blei als Legierungselement in Stahl für Zerspanungszwecke und in verzinktem Stahl mit bis zu 0,35 Gew .-% Blei.

8. Blei in dielektrischer Keramik in Kondensatoren für eine Nennspannung von 125V AC oder 250V DC oder höher.

9. Cadmium und seine Verbindungen in elektrischen Kontakten.

Konformität mit EU-Verordnung (EG) Nr. 1907/2006 (REACH):

Der/die nachstehend gelistete(n) Stoff(e) könnten jenseits des Grenzwertes eines Gewichtsanteils des gelisteten Artikels von 0,1 % in den Produkten enthalten sein.

Stoff	CAS-Nr.	Bei Verwendung im Artikel
1,2-Dimenthoxyethan,Ethylenglycoldimenthylether (EGDME)	110-71-4	Knopfzelle

Spezifikationen

IO-Anschlüsse		1 x HDMI1 x LAN2 x USB 3.0, 2 x USB 2.01 x Line out1 x Mikrofon1 x IR
Bewertung 12V 5.0A		—
Betriebsbedingungen	Temperatur Feuchtigkeit Höhe	23°F bis 113°F (-5°C bis 45°C)10% ~ 90%, nicht kondensierend0 meter to +2000 Meter über dem Meeresspiegel
Lagerbedingungen	Temperatur Feuchtigkeit Höhe	-4°F bis 158°F (-20°C bis 70°C)10% ~ 90%, nicht kondensierend0 meter bis +2000 Meter über dem Meeresspiegel
Abmessungen	Physisch (mm) 18	0 x 119 x 30
Gewicht Physisch (kg) 0.84
Stromverbrauch		60W
Frequenzbereich und Ausgangsleistung (Max.)		2402 bis 2480 MHz (BT) 2,0 dBm2402 bis 2480 MHz(LE) 3,73 dBm2412 bis 2472 MHz 17,41 dBm5150 bis 5250 MHz 18,94 dBm5250 bis 5350 MHz 18,94 dBm5470 bis 5725 MHz 18,94 dBm

Intel Unite®-Lösung – Kurzanleitung

ZUM VPC12-WPO-2/3/4/5/6

Intel Unite®-Lösung verwenden

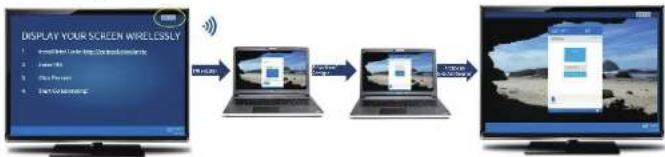

3 Schritte mit Intel Unite – ausführen, verbinden, präsentieren

1

Präsentation an Ihrem Gerät anzeigen

Unterstützte Geräte: Windows*, macOS*, IOS*, Chromecbook*, Android*

Nicht als Geistle werden in der Small Business Version der Appl. Inel Unite unteraktial

Eine Konferenz sperren

Nicht-Tellnehmer versuchen, der Konferenz/Sitzung bezufreten

Copyright © Inta Corporation, 2017. Alle Rechte verbarenzen. *Andes Numen und Marken Kürsen Eigenlum anderer Parteisen sahl.

Video mit Audiounterstützung wiedergeben

Präsentation übernehmen

Präsentationen mit Anmerkungen versehen

Windows Windows' - Nuber

Dateien an andere Tellnehmer freigeben


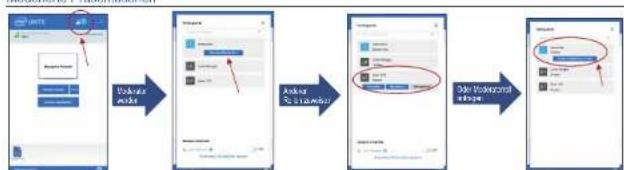

Moderierte Präsentationen

Die Funktion Moderierte Sitzungen muss von Ihrem Systemadministrator aktiviert werden. Otten wird der „Selbstförderungsmodus“ angezeigt.

Andere Teilnehmer trennen

Von einer Konferenz/Sitzung trennen
