MANUAL DE USUARIO RLC810WA REOLINK

Si necesita ayuda, comuníquese con Reolink antes de devolver su producto. La mayoría de las preguntas se pueden responder a través de nuestro centro de soporte en línea en https://support.reolink.com.

REOLINK INNOVATION LIMITED

FLAT/RM 705 7/F FA YUEN COMMERCIAL BUILDING 75-77 FA YUEN

STREET MONG KOK KL HONG KONG

EC REP

Contenido de la caja 74

Introducción a la cámara 75

Diagrama de conexión 77

Instalar la cámara 78

Montar la cámara 79

Resolución de problemas 83

Especificaciones 84

Notificación de conformidad 85

Contenido de la caja

Cámara Antena Adaptador

Cable de red de 1 m Plan Elteración de disponible de alimentación de 4,5 m

Paquete de tornillos

Señal de vigilancia

de corriente

de montaje

Guía de inicio rápido

NOTA: La cámara y los accesorios varían según el modelo de cámara que se adquiera.

Introducción a la cámara

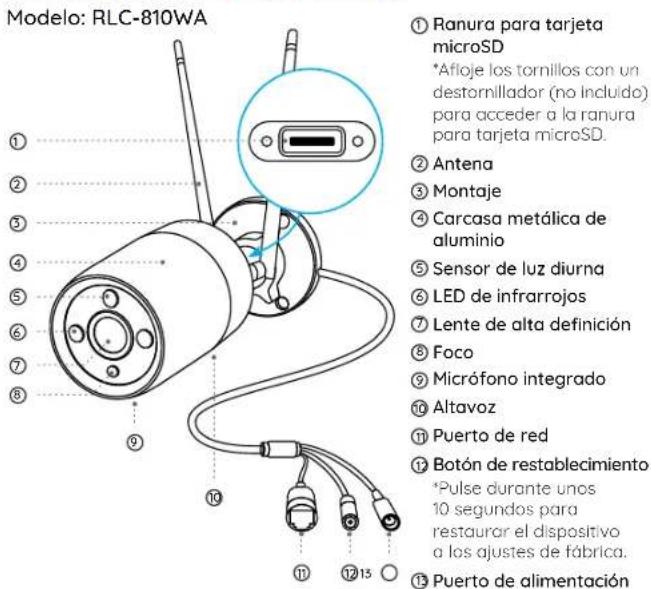

Modelo: RLC-810WA ① Ranura para tarjeta microSD *Afioje los tornillos con un destornillador (no incluido) para acceder a la ranura para tarjeta microSD. ② Antena ③ Montaje ④ Carcasa metálica de aluminio ⑤ Sensor de luz diurna ⑥ LED de infrarrojos ⑦ Lente de alta definición ⑧ Foco ⑨ Micrófono integrado ⑩ Altavoz ⑪ Puerto de red ⑫ Botón de restablecimiento *Pulse durante unos 10 segundos para restaurar el dispositivo o los ajustes de fábrica. ⑬ Puerto de alimentación

EspañolEspañol75 76

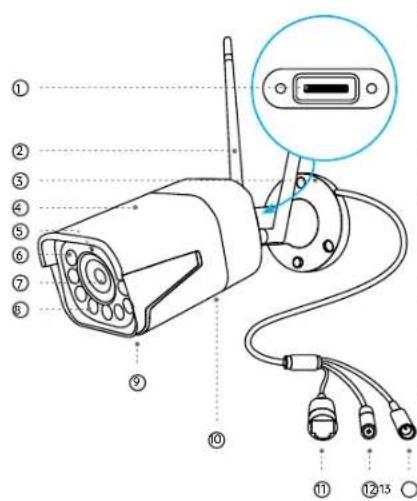

Modelo: RLC-811WA

① Ranura para tarjeta microSD *Afloje los tornillos con un destornillador (no incluido) para acceder a la ranura para tarjeta microSD.
② Antena
③ Montaje
④ Carcasa metálica de aluminio
⑤ Sensor de luz diurna
⑥ LED de infrarrojos
⑦ Lente de alta definición
⑧ Foco
⑨ Micrófono integrado
⑩ Altavoz
⑪ Puerto de red
⑫ Botón de restablecimiento *Pulse durante unos 10 segundos para restaurar el dispositivo a los ajustes de fábrica.
⑬ Puerto de alimentación

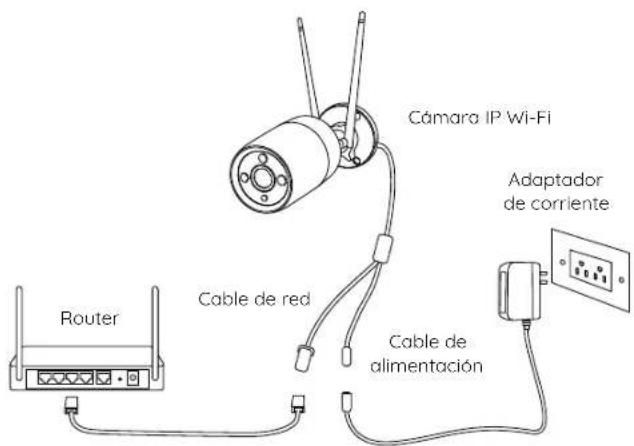

Diagrama de conexión

Antes de la configuración inicial, siga los pasos que se indican a continuación para conectar la cámara.

1. Conecte la cámara a un puerto LAN del router con un cable Ethernet.
2. Encienda la cámara con un adaptador de corriente.

Cámara IP Wi-Fi Adaptador de corriente Router Cable de red Cable de alimentación

EspañolEspañol77 78

Instalar la cámara

Descargue e inicie el software Reolink App o Client y siga las instrucciones en pantalla para finalizar la configuración inicial.

NOTA: Ya puede utilizar el Wi-Fi en lugar del cable Ethernet para conectarse a la red.

- En smartphone

Escanee para descargar la aplicación Reolink App.

- En PC

Ruta de descarga de Reolink Client: dirijase a https://reolink.com > Soporte > App & Client.

NOTA: Si va a conectar la cámara a un NVR PoE de Reollink, configure la cámara a través de la interfaz del NVR.

Montar la cámara

Consejos de instalación

• No oriente la cámara hacia ninguna fuente de luz.
• No oriente la cámara hacia una ventana de cristal. De lo contrario, la calidad de la imagen podría ser deficiente debido al resplandor de la ventana de los LED infrarrojos, la iluminación ambiental o las luces de estado.
• No coloque la cámara en una zona de sombra y orientela hacia una zona bien iluminada. De lo contrario, la calidad de la imagen podría ser deficiente. Para garantizar la mejor calidad de imagen, las condiciones de iluminación tanto de la cámara como del objeto de captura deberán ser las mismas.
• Para garantizar la mejor calidad de imagen, se recomlenda limpiar la lente con un paño suave de vez en cuando.
• Asegúrese de que los puertos de alimentación no estén expuestos directamente al agua o a la humedad y no estén obstruidos por suciedad u otros elementos.
• Gracias a la clasificación IP de resistencia al agua, la cámara puede funcionar correctamente bajo condiciones como la lluvia y la nieve. Sin embargo, esto no significa que la cámara pueda funcionar bajo el agua.
• No instale la cámara en lugares donde la lluvia y la nieve puedan impactar directamente en el objetivo.
• La cámara puede funcionar en condiciones de frío extremo de hasta -10 °C, dado que, cuando se enciende, la cámara produce calor. Puede encender la cámara en interiores durante unos minutos antes de instalaría en el exterior.

EspañolEspañol79 80

NOTA: Existen dos tipos diferentes de soportes para las cámaras tipo bala. Compruebe el soporte incluido en el paquete y siga las instrucciones correspondientes para instalar la cámara correctamente.

Instalar la cámara

Taladre los orificios de acuerdo con la plantilla de orificios de montaje.

NOTA: Utilice los tacos de anclaje incluidos en el paquete si es necesario.

Instale la base de montaje con los tornillos de montaje incluidos en el paquete.

NOTA: Pase el cable por la muesca de la base de montaje.

Para obtener el mejor campo de visión, afloje la tuerca de ajuste del soporte de seguridad y gire la cámara.

Apriete la tuerca de ajuste para fijar la cámara.

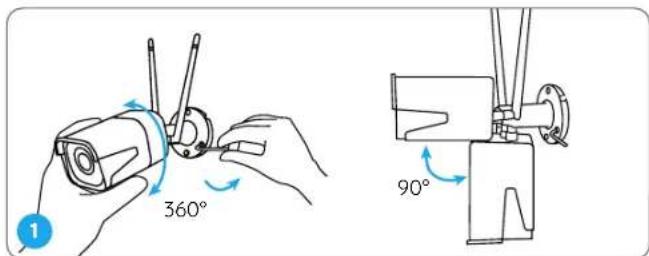

NOTA: Si su cámara tiene otro soporte sin la perilla de ajuste, afloje el tornillo de ajuste con la llave hexagonal proporcionada y gire la cámara como se muestra a continuación para ajustar el ángulo.

360° 90°

Gire los tornillos con la llave para desbloquear la cámara y ajustar su dirección.

Después del ajuste, gire los tornillos hacia atrás para bloquear la cámara.

Resolución de problemas

La cámara no se enciende

Si la cámara no se enciende, pruebe las siguientes soluciones:

- Compruebe si la toma de corriente funciona correctamente o no. Intente enchufar la cámara en otra toma de corriente y compruebe si funciona. - Compruebe si el adaptador de CC funciona correctamente. Si tiene otro adaptador de corriente de 12 V de CC que funcione, utilice otro adaptador de corriente y compruebe si funciona.

Si no funciona, póngase en contacto con servicio de asistencia de Reolink https://support.reolink.com/.

Los LED infrarrojos dejan de funcionar

Si los LED infrarrojos de su cámara dejan de funcionar, pruebe las siguientes soluciones:

• Active los infrarrojos en la página Configuración del dispositivo a través de la aplicación Reolink App/Client.
• Compruebe si el modo diurno o nocturno está activado y configure los infrarrojos automáticos por la noche en la página Imagen en tiempo real a través de la aplicación Reolink App/Client.
• Actualice el firmware de su cámara a la última versión.
• Restaure la cámara a los ajustes de fábrica y compruebe la configuración de los infrarrojos de nuevo.

Si no funciona, póngase en contacto con servicio de asistencia de Reolink https://support.reolink.com/.

EspañolEspañol83 84

Error al actualizar el firmware

Si no consigue actualizar el firmware de la cámara, pruebe las siguientes soluciones:

• Compruebe el firmware actual de la cámara y si es el más reciente.
• Asegúrese de descargar el firmware correcto desde el Centro de descarga.
• Asegúrese de que su PC cuenta con una red estable.

Si no funciona, póngase en contacto con servicio de asistencia de Reolink https://support.reolink.com/.

Especificaciones

General

Temperatura de funcionamiento:
de -10 °C a 55 °C (de 14 °F a 131 °F)
Humedad de funcionamiento: 10 %-90 %
Tamaño de RLC-810WA: φ67 × 187 mm
Tamaño de RLC-811WA: 80 × 72 × 238mm
(Peso: 485,7 g, RLC-810WA)
Peso: 862,9, RLC-811WA)

Para obtener más especificaciones, visite https://reolink.com/.

Notificación de conformidad

Declaraciones de conformidad FCC

Este dispositivo cumple con el artículo 15 del reglamento de la FCC. Su funcionamiento está sujeto a las dos condiciones siguientes: (1) este dispositivo no puede causar interferencias perjudiciales, y (2) este dispositivo debe aceptar cualquier interferencia recibida, incluidas las interferencias que puedan causar un funcionamiento no deseado.

Nota: Este equipo se ha probado y cumple los límites establecidos para los dispositivos digitales de Clase B, de conformidad con el artículo 15 del reglamento de la FCC. Estos límites están diseñados para proporcionar una protección razonable contra interferencias perjudiciales en una instalación residencial. Este equipo genera, utiliza y puede irradiar energía de radiofrecuencia y, si no se instala y utiliza de acuerdo con las instrucciones, puede causar interferencias perjudiciales en las comunicaciones por radio. No obstante, no se garantiza que no se produzcan interferencias en una instalación concreta. Si este equipo causa interferencias perjudiciales en la recepción de radio o televisión, lo cual se puede determinar apagando y encendiendo el equipo, se recomienda al usuario que intente corregir la interferencia mediante una o más de los siguientes medidas:

• Reoriente o cambie de lugar la antena receptora.
• Aumente la separación entre el equipo y el receptor.
• Conecte el equipo a una toma de corriente de un circuito distinto al que está conectado el receptor.
• Póngase en contacto con el distribuidor o un técnico de radio/TV con experiencia para obtener ayuda.

EspañolEspañol85 86

Precaución: Los cambios o modificaciones que no haya aprobado expresamente la parte responsable del cumplimiento podrían anular la autoridad del usuario para utilizar el equipo.

Declaración de exposición a radiaciones de la FCC

Este equipo cumple con los límites de exposición a radiaciones de la FCC establecidos para un entorno no controlado. Este equipo debe instalarse y utilizarse con una distancia mínima de 20 cm entre el radiador y su cuerpo.

Declaraciones de conformidad ISED

Este dispositivo contiene transmisores o receptores exentos de licencia que cumplen con los RSS exentos de licencia de Innovación, Ciencia y Desarrollo Económico de Canadá. Su funcionamiento está sujeto a las dos condiciones siguientes:

(1) Este dispositivo no debe causar interferencias.
(2) Este dispositivo debe aceptar cualquier interferencia, incluidas las interferencias que puedan causar un funcionamiento no deseado del dispositivo.

Declaración de exposición a radiaciones de ISED

CE Declaración de conformidad CE

Reolink declara que este dispositivo cumple los requisitos esenciales y otras disposiciones pertinentes de la Directiva 2014/53/EU y la Directiva 2014/30/EU.

Frecuencia de funcionamiento WI-FI

FRECUENCIA DE FUNCIONAMIENTO:

2,4 GHz EIRP < 20 dBm

5 GHz EIRP < 23 dBm

5.8 GHz EIRP < 14 dBm

Las funciones de los sistemas de acceso inalámbrico, incluidas las redes de área local por radio (WAS/RLAN), dentro de la banda de 5150-5350 MHz para este dispositivo están restringidas solo al uso en interiores dentro de todos los países de la Unión Europea (BE/BG/CZ/

DK/DE/EE/IE/EL/ES/FR/HR/IT/CY/LV/LT/LU/HU/MT/NL/AT/PL/PT/RO/SI/SK/FI/SE/TR/NO/CH/IS/LI/UK(NI)

Eliminación correcta de este producto

Esta marca indica que este producto no debe desecharse con otros residuos domésticos en toda la UE. Para evitar posibles daños al medio ambiente o a la salud humana derivados de la eliminación incontrolada de residuos, recíclelo de forma responsable para promover la reutilización sostenible de los recursos materiales. Para devolver el dispositivo usado, utilice los sistemas de devolución y recogida o pángase en contacto con el establecimiento donde adquirió el producto. Ellos pueden hacerse cargo de este producto para reciclarlo de forma segura para el medio ambiente.

Garantía limitada

Este producto tiene una garantía limitada de 2 años que solo es válida si se adquiere en la tienda oficial de Reolink o en un distribuidor autorizado de Reolink. Más información: https://reolink.com/es/warranty-and-return/.

Condiciones y privacidad

El uso del producto está sujeto a la aceptación de las Condiciones de servicio y la Política de privacidad de reolink.com. Manténgase fuera del alcance de los niños.

Asistencia técnica

Si necesita ayuda técnica, visite nuestro sitio oficial de asistencia y póngase en contacto con nuestro equipo de asistencia antes de devolver los productos: https://support.reolink.com.
