MANUALE UTENTE RLC810WA REOLINK

Se avete bisogno di aiuto, le chiediamo gentilmente di contattare Reolink prima di restituire il prodotto. La maggior parte delle domande può essere risolta tramite il nostro centro di assistenza online all'indirizzo https://support.reolink.com.

Soporte técnico

Contenuto della confezione 56

Presentazione della videocamera 57

Schema di connessione 59

Configurazione della videocamera 60

Montaggio della videocamera 61

Risoluzione dei problemi 65

Specifiche 66

Notifica di conformità 67

Contenuto della confezione

Videocamera Antenna Alimentatore

Cavo di rete 1 m Montaggi alimentazione 4,5 m Cavo prolunga

Confezione di viti

Segni di sorveglianza

Modello

Guida rapida

NOTA: la videocamera e gli accessori variano in base ai diversi modelli di videocamera acquistati.

Presentazione della videocamera

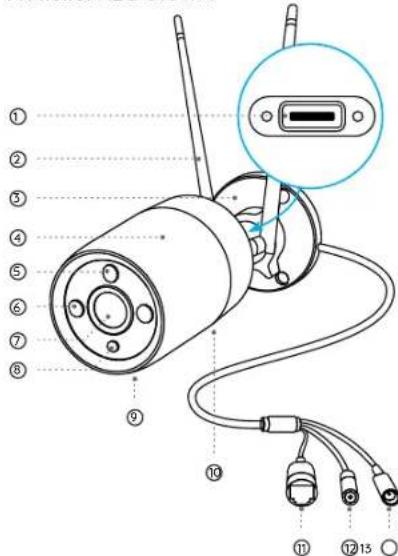

Modello: RLC-810WA

① Slot scheda microSD *Allentare le viti con un cacclavite (non incluso) per accedere allo slot della scheda microSD.
② Antenna
③ Staffa
④ Alloggiamento metallico in alluminio
⑤ Sensore di luce diurna
⑧ LED IR
⑦ Obiettivo ad alta definizione
⑧ Faretto
⑨ Microfono integrato
⑩ Altoparlante
⑪ Porta di rete
⑫ Pulsante di reset

* Premere per circa 10 secondi per ripristinare il dispositivo alle impostazioni di fabbrica.

⑬ Porta di alimentazione

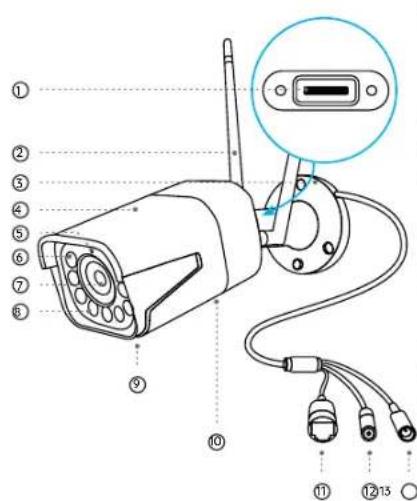

Modello: RLC-811WA

① Slot scheda microSD *Allentare le viti con un cacciavite (non incluso) per accedere allo slot della scheda microSD.
② Antenna
③ Staffa
④ Alloggiamento metallico in alluminio
⑤ Sensore di luce diurna
⑥ LED IR
⑦ Obiettivo ad alta definizione
⑧ Faretto
⑨ Microfono integrato
⑩ Altoparlante
⑪ Porta di rete
⑫ Pulsante di reset

* Premere per circa 10 secondi per ripristinare il dispositivo alle impostazioni di fabbrica.

⑬ Porta di alimentazione

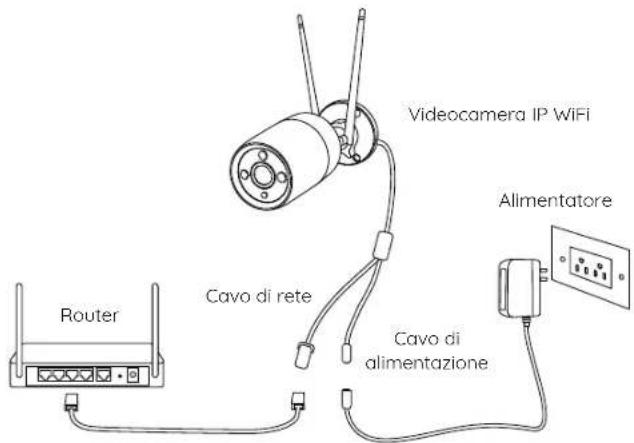

Schema di connessione

Prima della configurazione iniziale, attenersi alla procedura seguente per collegare la videocamera.

1. Collegare la videocamera a una porta LAN del router con un cavo Ethernet.
2. Accendere la videocamera con un alimentatore.

Videocamera IP WiFi Router Cavo di rete Cavo di alimentazione Allimentatore

ItalianoItaliano59 60

Configurazione della videocamera

Scarica e avvia l'app Reolink o il software Client e segui le istruzioni sullo schermo per completare la configurazione iniziale.

NOTA: ora puoi utilizzare il Wi-Fi invece del cavo Ethernet per la connessione di rete.

- Su smartphone

Scansiona per scaricare l'app Reollink.

• Su PC

Percorso di download del client Reolink: Vai su https://reolink.com > Assistenza > App & Client.

NOTA: Se stai collegando la videocamera a un NVR Reollink PoE, configura la videocamera tramite l'interfaccia NVR.

Montaggio della videocamera

Suggerimenti per l'installazione

• Non rivolgere la videocamera verso fonti di luce.
- Non puntare la videocamera verso una finestra di vetro. Oppure, potrebbe risultare in una scarsa qualità dell'immagine a causa dell'abbagliamento della finestra da parte dei LED a infrarossi, luci ambientali o luci di stato.
- Non posizionare la videocamera in un'area ombreggiata e puntarla verso una zona ben illuminata. Oppure, potrebbe risultare in una scarsa qualità dell'immagine. Per garantire la migliore qualità dell'immagine, le condizioni di illuminazione della videocamera e dell'oggetto da acquisire devono essere le stesse.
- Per garantire una migliore qualità dell'immagine, si consiglia di pulire periodicamente l'obiettivo con un panno morbido.
- Assicurarsi che le porte di alimentazione non siano direttamente esposte all'acqua o all'umidità e non ostruite da sporco o altri elementi.
- Grazie alla classificazione di impermeabilità IP, la videocamera può
funzionare correttamente in condizioni come pioggia e neve. Tuttavia, ciò non significa che la videocamera possa funzionare sott'acqua.
- Non installare la videocamera in luoghi in cui pioggia e neve possono colpire direttamente l'oblettivo.
- La videocamera può funzionare in condizioni di freddo estremo fino a -10°C. Perché quando è accesa, la videocamera produrrà calore. È possibile accendere la videocamera all'interno per alcuni minuti prima di installarla all'aperto.

Italianoltaliano61 62

NOTA: Esistono due diversi tipi di supporti per le videocamere bullet. Controllare il supporto incluso nella confezione e seguire le istruzioni corrispondenti per installare correttamente la videocamera.

Installazione della videocamera

Praticare i fori in conformità con il modello di fori di montaggio.

NOTA: utilizzare gli ancoraggi per cartongesso inclusi nel pacchetto se necessario.

Installare la base di montaggio con le viti di montaggio incluse nella confezione.

NOTA: Far passare il cavo attraverso la tacca sulla base del supporto.

Per ottenere il miglior campo visivo, allentare la manopola di regolazione sul supporto di sicurezza e ruotare la videocamera.

Rinforzare la manopola di regolazione per bloccare la videocamera.

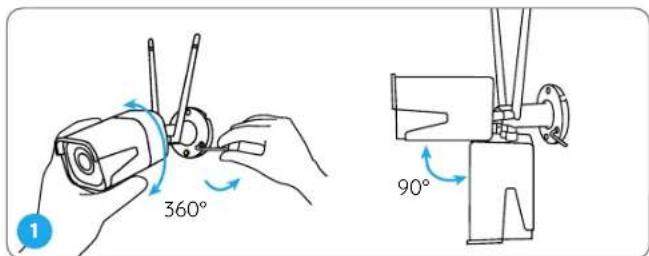

Avviso: Allentare la vite di regolazione con la chiave nella confezione e puntare la telecamera in una direzione adatta per ottenere una migliore campo di visione.

360° 90°

Girare le viti con la chiave per allentare la telecamera e regolarla la direzione.

Serrare le viti per allacciare la telecamera dopo la regolazione.

Risoluzione dei problemi

La videocamera non si accende

Se trovi che la videocamera non si accende, prova le seguenti soluzioni:

• Verificare se la presa funziona correttamente. Prova a collegare la videocamera a una presa diversa e vedere se funziona.
• Verificare se l'alimentatore CC funziona o meno. Se hai un altro alimentatore da 12 V CC funzionante, utilizza un altro alimentatore e vedi se funziona.

Se non funzionano, contatta il supporto Reolink https://support.reolink.com/.

I LED a infrarossi smettono di funzionare

Se i LED a infrarossi della tua videocamera smettono di funzionare, prova le soluzioni seguenti:

• Attiva le luci a infrarossi nella pagina Impostazioni dispositivo tramite l'App/Client Reolink.
• Controlla se la modalità Giorno/Notte è abilitata e imposta le luci a infrarossi automatiche di notte sulla pagina Live View tramite Reolink App/Client.
• Aggiorna il firmware della videocamera all'ultima versione.
• Ripristina le impostazioni di fabbrica della videocamera e verifica nuovamente le impostazioni della luce a infrarossi.

Se non funzionano, contatta il supporto Reolink https://support.reolink.com/.

Italianoltaliano65 66

Impossibile aggiornare il firmware

Se non riesci ad aggiornare il firmware della videocamera, prova le soluzioni seguenti:

• Verificare l'attuale firmware della videocamera e vedere se è l'ultimo.
• Accertarsi di aver scaricato il firmware corretto dall'Area Download.
• Assicurarsi che il PC funzioni su una rete stabile.

Se non funzionano, contatta il supporto Reolink https://support.reolink.com/.

Specifiche

Generale

Temperatura operativa:

da -10°C a 55°C (da 14°F a 131°F)

Umidità operativa: 10%-90%

Dimensioni RLC-810WA: Φ67 x 187mm

Dimensioni RLC-811WA: 80 x 72 x 238mm

(Peso: 485,7g, per RLC-810WA)

Peso: 862,9, per RLC-811WA)

Per ulteriori Specifiche, visitare https://reolink.com/.

Notifica di conformità

Dichiarazioni di conformità FCC

Questo dispositivo è conforme alla Parte 15 delle Norme FCC. Il funzionamento è soggetto alle seguenti due condizioni: (1) questo dispositivo non può causare interferenze dannose e (2) questo dispositivo deve accettare qualsiasi interferenza ricevuta, incluse interferenze che potrebbero causare un funzionamento indesiderato.

Nota: questo dispositivo è stato testato e trovato conforme ai limiti per un dispositivo digitale di Classe B, ai sensi della Parte 15 delle Norme FCC. Questi limiti sono progettati per fornire una protezione ragionevole contro interferenze dannose in un'installazione residenziale. Questo dispositivo genera, utilizza e può irradiare energia in radiofrequenza e, se non installato e utilizzato secondo le istruzioni, può causare interferenze dannose alle comunicazioni radio. Tuttavia, non vi è alcuna garanzia che non si verifichino interferenze in una particolare installazione. Se questo dispositivo causa interferenze dannose alla ricezione radiofonica o televisiva, che possono essere determinate spegnendo e riaccendendo il dispositivo, l'utente è invitato a provare a correggere l'interferenza adottando una o più delle seguenti misure:

• Riorientare o riposizionare l'antenna ricevente.
- Aumentare la distanza tra il dispositivo e il ricevitore.
- Collegare il dispositivo a una presa su un circuito diverso da quello a cui è collegato il ricevitore.
- Consultare il rivenditore o un tecnico radio/TV esperto per assistenza.

Italianoltaliano67 68

Attenzione: cambiamenti o modifiche non espressamente approvati dalla parte responsabile della conformità potrebbero annullare l'autorizzazione dell'utente a utilizzare il dispositivo.

Dichiarazione FCC sull'esposizione alle radiazioni

Questa apparecchiatura è conforme ai limiti di esposizione alle radiazioni FCC stabiliti per un ambiente non controllato. Questa apparecchiatura deve essere installata e utilizzata con una distanza minima di 20 cm tra il radiatore e il corpo.

Dichiarazioni di conformità ISED

Questo dispositivo contiene trasmettitori/ricevitori esenti da licenza conformi agli RSS esenti da licenza del Canada per l'innovazione, la sclenza e lo sviluppo economico. Il funzionamento è soggetto alle seguenti due condizioni:

(1) Questo dispositivo non può causare interferenze.

(2) Questo dispositivo deve accettare qualsiasi interferenza, comprese le interferenze che potrebbero causare un funzionamento indesiderato del dispositivo.

Dichiarazione ISED sull'esposizione alle radiazioni

Questo dispositivo è conforme ai limiti di esposizione alle radiazioni IC RSS-102 stabiliti per un ambiente non controllato. Questo dispositivo deve essere installato e utilizzato con una distanza minima di 20 cm tra il radiatore e il corpo.

Dichiarazione di conformità CE

Reolink dichiara che questo dispositivo è conforme ai requisiti essenziali e ad altre disposizioni pertinenti della Direttiva 2014/53/UE e della Direttiva 2014/30/UE.

Frequenza operativa WiFi

FREQUENZA OPERATIVA:

2.4 GHz EIRP < 20dBm

5 GHz EIRP < 23dBm

5.8GHz EIRP < 14dBm

Le funzioni dei sistemi di accesso wireless, incluse le reti radio locali (WAS/RLAN) all'interno della banda 5150-5350 MHz per questo dispositivo, sono limitate all'uso in ambienti interni in tutti i dell'Unione Europea (BE/BG/CZ/DK/DE/EE/IE/EL/ES/FR/HR/IT/LT/LU/HU/MT/NL/AT/PL/PT/RO/SI/SK/FI/SE/TR/NO/CH/IS/(NI))

Smaltimento corretto di questo prodotto

Questo marchio indica che questo prodotto non deve essere smaltito con altri rifiuti domestici in tutta l'UE. Per evitare possibili danni all'ambiente o alla salute umana derivanti dallo smaltimento incontrollato dei rifiuti, riciclarli in modo responsabile per promuovere il riutilizzo sostenibile delle risorse materiali. Per restituire il dispositivo usato, utilizzare i sistemi di restituzione e raccolta o contattare il rivenditore presso il quale è stato acquistato il prodotto. Possono prendere questo prodotto per il riciclaggio sicuro per l'ambiente.

Garanzia limitata

Questo prodotto viene fornito con una garanzia limitata di 2 anni valida solo se acquistato da Reolink Official Store o da un rivenditore autorizzato Reolink.

L'utilizzo del prodotto è soggetto all'accettazione dei Termini di servizio e dell'Informativa sulla privacy su reolink.com. Tenere fuori dalla portata dei bambini.

Assistenza tecnica

Se hai bisogno di assistenza tecnica, visita il nostro sito di assistenza ufficiale e contatta il nostro team di assistenza prima di restituire i prodotti: https://support.reolink.com.
