MANUAL DE USUARIO AXP26U559HW AEG

ATENCIÓN AL CLIENTE Y SERVICIO

Gracias por escoger este aire acondicionado AEG. Hemos diseñado este producto por el rendimiento excepcional que proporciona durante muchos años, con tecnologías innovadores que ayudan a simplificar la vida: funciones que puede que no encuentre en electrodomésticos ordinarios. Dedique unos minutos a leer este manual para asegurarse que saca el máximo partido de su aire acondicionado. Le recomendamos que utilice recambios originales. Cuando se ponga en contacto con nuestro Centro de servicio técnico, asegúrese de tener los siguientes datos disponibles: Modelo, código numérico del producto (PNC), número de serie. La información se encuentra en la placa de características. Visite nuestro sitio web para: Obtener consejos, folletos, soluciones a problemas e información de servicio: www.aeg.com Registrar su producto para recibir un mejor servicio: www.registeraeg.com Comprar accesorios, artículos de consumo y piezas de recambio originales para su aparato: www.aeg.com/shop

INSTRUCCIONES DE INSTALACIÓN ............................................................

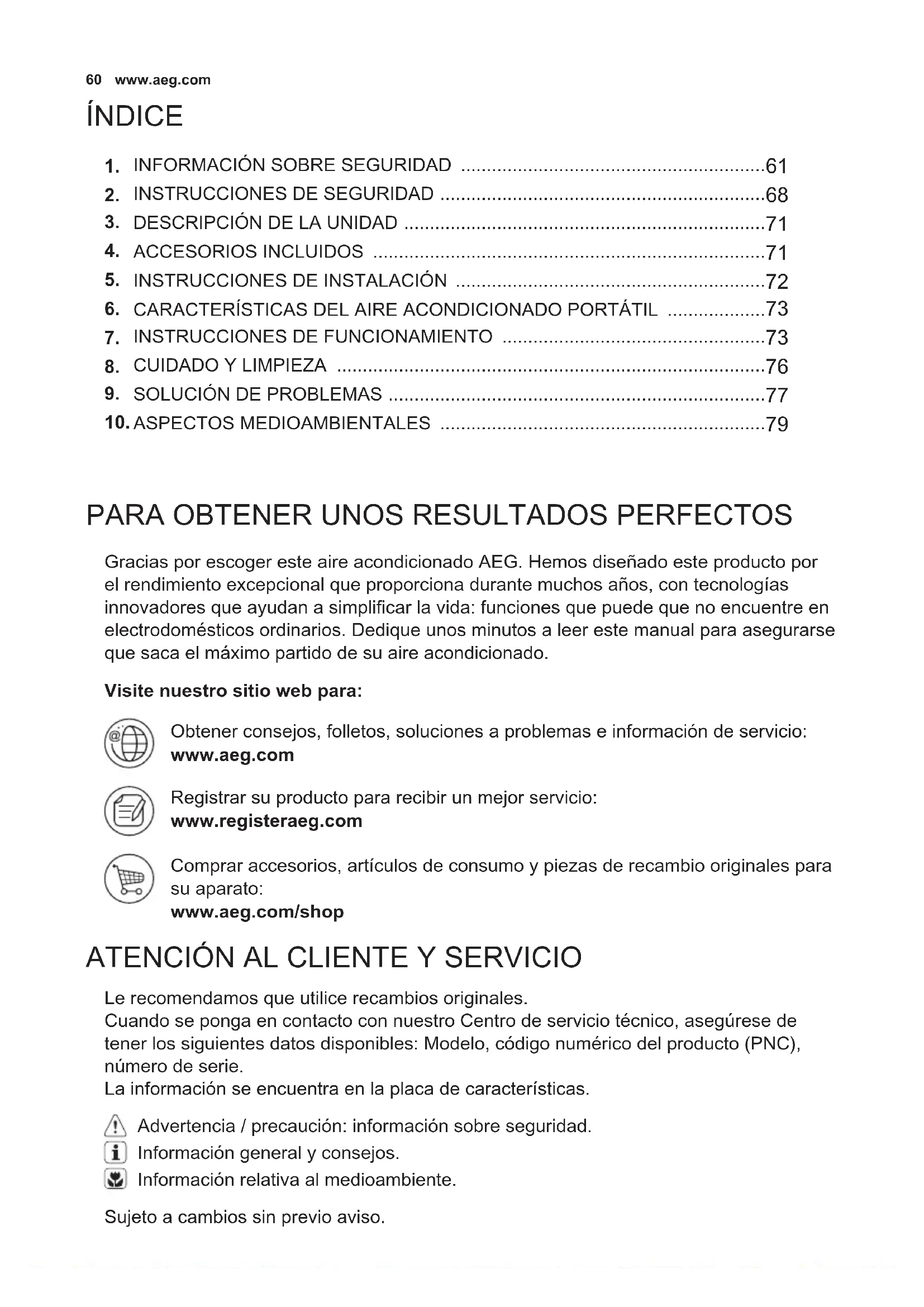

ÍNDICE Advertencia / precaución: información sobre seguridad. Información general y consejos. Información relativa al medioambiente.61 ESPAÑOL

INFORMACIÓN SOBRE SEGURIDAD

• Este aparato puede ser utilizado por niños de 8 años en adelante y personas cuyas capacidades físicas, sensoriales o mentales estén disminuidas o que carezcan de la experiencia y conocimientos suficientes para manejarlo, siempre que cuenten con las instrucciones o la supervisión sobre el uso del electrodoméstico de forma segura y comprendan los riesgos.

• La limpieza y el mantenimiento correspondientes al usuario no podrán ser realizados por niños sin supervisión. Los niños no deberían jugar con la unidad.

• Si el cable de alimentación estuviera dañado, debe ser reemplazado por el fabricante, su agente de servicio o personas con capacitación similar para evitar peligros. Este manual explica el uso adecuado de su nuevo aire acondicionado portátil. Lea atentamente este manual antes de utilizar el producto. Este manual debe guardarse en un lugar seguro para consultarlo cómodamente. Símbolo Nota Explicación ADVERTENCIA Este símbolo indica que este aparato utiliza un refrigerante inflamable. Si el refrigerante tiene fugas y se expone a una fuente de ignición externa, existe riesgo de incendio. PRECAUCIÓN Este símbolo indica que el manual de funcionamiento debe leerse con cuidado. PRECAUCIÓN Este símbolo indica que el personal de servicio debe manejar este equipo con la referencia al manual de instalación. PRECAUCIÓN Este símbolo muestra que la información está disponible como el manual de funcionamiento o el manual de instalación.62 www.aeg.com

1. No utilice la unidad sin el filtro de aire.

2. No utilice la unidad cerca de fuentes de calor ni de fuego.

3. No exponga la unidad fuera de la luz solar directa ni

4. Guarde o desplace siempre la unidad en posición vertical.

5. No cubra el aparato cuando esté funcionando ni

inmediatamente después del uso. ¡PRECAUCIÓN!

• Póngase en contacto con el técnico de servicio autorizado para la reparación o el mantenimiento de esta unidad.

• Póngase en contacto con el instalador para instalar esta unidad.

• Los niños pequeños no deberían utilizar el aire acondicionado portátil sin supervisión.

• Los niños deben ser supervisados para garantizar que no juegan con el aire acondicionado portátil.

• Existen normas locales sobre el nivel de ruido máximo permitido emitido por los acondicionadores de aire.

• Si fuera necesario sustituir el cable de alimentación, el trabajo de sustitución debe ser realizado por personal autorizado exclusivamente.

• Se debe realizar el trabajo de instalación de acuerdo con las regulaciones de cableado nacionales y solamente el personal autorizado debe realizar dicha instalación (si corresponde). Una conexión incorrecta puede provocar sobrecalentamiento e incendio.

• Vaya con cuidado de que los dedos no queden atrapados en el ventilador al ajustar los listones de balanceo horizontales.

• El fusible es 250 V 3,15 A, tipo cerámico.

• La limpieza y el mantenimiento correspondientes al usuario no podrán ser realizados por niños sin supervisión. Tenga en cuenta que los refrigerantes pueden no tener olor.63 ESPAÑOL ¡PRECAUCIÓN! Advertencia sobre el cable de alimentación

• Este enchufe solo se debe conectar a una toma de corriente adecuada. No lo utilice junto con ningún cable de prolongación.

• Empuje el enchufe de alimentación firmemente en el enchufe y asegúrese de que no esté suelto.

• No tire, deforme ni modifique el cable de alimentación, ni lo sumerja en agua. Tirar o utilizar el cable de suministro eléctrico puede provocar daños en la unidad y causar descargas eléctricas.

• Si el cable eléctrico sufre algún daño, el fabricante, su servicio técnico o un profesional tendrán que cambiarlo para evitar riesgos. Utilice únicamente ¡PRECAUCIÓN! Advertencias de uso

• No modifique ninguna parte de este producto.

• No introduzca nada en ninguna parte de la unidad.

• Asegúrese de que la fuente de alimentación utilizada tiene una tensión nominal adecuada. Utilice únicamente un suministro eléctrico de

220 - 240 V, 50 Hz, 10 A. El uso de una fuente de

alimentación con una tensión nominal incorrecta puede provocar daños en la unidad.

• Utilice siempre un disyuntor o fusible antiexplosivos con la potencia nominal adecuada. En ningún caso utilice cables, pasadores ni otros objetos en lugar de un fusible adecuado.

• En caso de notar cualquier anormalidad con el aire acondicionado portátil (por ejemplo, olor a quemado), no tire del enchufe directamente, primero abra una ventana para ventilar, luego apague la unidad y desconecte la fuente de alimentación.

6. Drenaje siempre la condensación antes de guardar la

Un punto importante a tener en cuenta al usar el aire acondicionado portátil64 www.aeg.com

• Asegúrese de apagar la unidad y desconectar el cable de alimentación antes de realizar cualquier tarea de mantenimiento o limpieza.

• No coloque la unidad cerca de ninguna fuente de calor o fuego abierto cuando cambie los filtros.

• No salpique ni vierta agua directamente en la unidad. El agua puede causar descargas eléctricas o daños en el equipo.

• El drenaje debe realizarse siempre que se mueva el acondicionador de aire. Si queda agua en el depósito, puede derramarse mientras se mueve.

• Para garantizar que haya un drenaje adecuado, la manguera de drenaje no debe tener torceduras y no se debe elevar durante el modo en seco o el modo en calor. Si la manguera está elevada o retorcida, puede que el agua se desparrame por la habitación. (solo para Reino Unido) Enchufe Patilla cuadrada de conexión a tierra Enchufe Patilla de conexión a tierra (solo para Suiza) Enchufe Pestaña de conexión a tierra el cable de alimentación especificado por el fabricante para su sustitución.

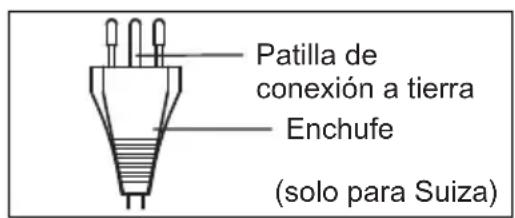

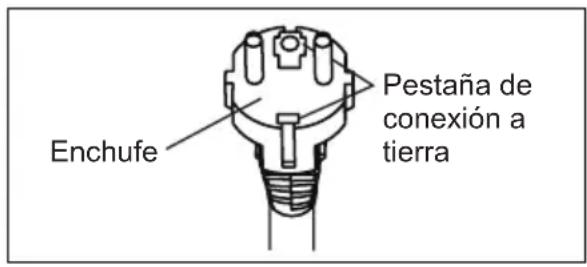

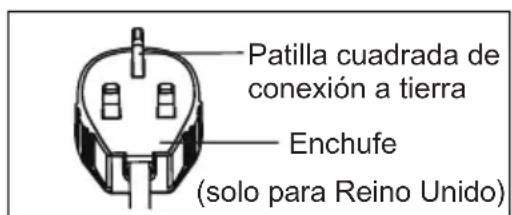

• Este aparato debe estar conectado a tierra. Este aparato está equipado con un cable con cable de tierra. El enchufe debe enchufarse en una toma que esté correctamente instalada y conectada a tierra. En ningún caso corte ni retire el pasador cuadrado de conexión a tierra (solo para Reino Unido) de este enchufe.65 ESPAÑOL

• La temperatura alrededor de la manguera de drenaje no debe estar por debajo del punto de congelación cuando se utilice. El agua drenada se puede congelar en el interior de la manguera, provocando que el agua dentro de la unidad se desborde en la sala.

• No bloquee la salida de aire de salida con obstáculos. El rendimiento de enfriamiento puede reducirse o detenerse completamente.

• Suministrar un dispositivo de corriente residual antiexplosivos (RCD) para proteger contra descargas eléctricas de conformidad con las normas de cableado y estándar británicas.

• La exposición al flujo de aire directo durante un período prolongado de tiempo puede ser peligrosa para su salud. No exponga a los ocupantes, mascotas ni plantas al flujo de aire directo durante largos períodos de tiempo.

• No utilice este aire acondicionado portátil para fines especiales no especificados (por ejemplo, para preservar dispositivos de precisión, alimentos, mascotas, plantas u objetos de arte). El uso de tal forma puede dañar dicha propiedad.

• No utilice medios para acelerar el proceso de descongelación, excepto los recomendados por el fabricante.

• El aparato debe guardarse en una sala sin fuentes de ignición funcionando continuamente (por ejemplo: llamas abiertas, aparatos de gas en funcionamiento o calentador eléctrico en funcionamiento).

• No perforar ni quemar.

• Debe observarse el cumplimiento de la normativa nacional sobre gas.

• Mantenga las aberturas de ventilación sin obstrucciones.66 www.aeg.com ¡ADVERTENCIA! Información específica sobre aparatos con gas refrigerante R290.

• Lea atentamente todas las advertencias.

• Al descongelar y limpiar el aparato, no utilice herramientas que no sean las recomendadas por la empresa fabricante.

• El aparato debe guardarse en una sala sin fuentes de ignición funcionando continuamente (por ejemplo: llamas abiertas, aparatos de gas en funcionamiento o calentador eléctrico en funcionamiento).

• No perforar ni quemar.

• Los gases refrigerantes pueden ser inodoros.

• Este aparato contiene un número determinado de gramos (consulte la etiqueta de datos técnicos situada en la parte posterior de la unidad) de gas refrigerante R290.

• R290 es un gas refrigerante que cumple las directivas europeas sobre el medio ambiente. No perfore ninguna parte del circuito de refrigerante.

• Si el aparato se instala, utiliza o almacena en una zona no ventilada, debe estar diseñada para evitar la acumulación de fugas de refrigerante, como consecuencia de un incendio o explosión debido al encendido del refrigerante provocado por calentadores eléctricos, cocinas u otras fuentes de ignición.

• El aparato debe guardarse de tal forma que no se produzca ningún fallo mecánico.

• Las personas que operen o trabajen en el circuito de refrigerante deben poseer la certificación correspondiente emitida por una organización acreditada que garantiza la competencia en la manipulación de refrigerantes según una evaluación específica reconocida por asociaciones del sector.

TENGA EN CUENTA LO SIGUIENTE: COMPRUEBE

EL TIPO DE GAS REFRIGERANTE UTILIZADO EN SU APARATO.67 ESPAÑOL Transporte de equipos que contengan refrigerantes in󰄉amables Consulte la normativa sobre transporte. Marcado del equipo con signos Consulte las normativas locales. Eliminación de equipos con refrigerantes in󰄉amables Consulte las normativas nacionales. Almacenamiento de equipos/aparatos El almacenamiento del equipo debe realizarse conforme a las instrucciones del fabricante. Almacenamiento de equipos embalados (no vendidos) La protección del paquete de almacenamiento debe realizarse de modo que los daños mecánicos al equipo dentro del paquete no provoquen fugas de carga de refrigerante. La normativa local determinará el número máximo de equipos que pueden almacenarse juntos.

Información adicional

• Las reparaciones deben realizarse basándose en las recomendaciones de la empresa fabricante. El mantenimiento y las reparaciones que requieran la ayuda de otro personal cualificado deben realizarse bajo la supervisión de una persona especificada en el uso de refrigerantes inflamables.68 www.aeg.com

INSTRUCCIONES DE SEGURIDAD

Notas sobre el funcionamiento

• Espere 4 minutos hasta que el compresor reinicie el enfriamiento. Si apaga el acondicionador de aire y lo arranca inmediatamente, deje que transcurran 4 minutos para que el compresor reinicie el enfriamiento. Hay un dispositivo electrónico en la unidad que mantiene apagado el compresor durante 4 minutos por motivos de seguridad.

• En caso de corte del suministro eléctrico durante el uso, espere 4 minutos antes de reiniciar la unidad. Una vez que vuelva la energía, reinicie el aire acondicionado portátil. Si la alimentación ha estado apagada menos de cuatro minutos, asegúrese de esperar al menos cuatro minutos antes de reiniciar la unidad. Si reinicia el acondicionador de aire en un intervalo de cuatro minutos, un dispositivo de protección en la unidad puede hacer que el compresor se apague. Este dispositivo de protección evita el enfriamiento durante unos 5 minutos. Cualquier ajuste anterior se cancelará y la unidad volverá a su ajuste inicial.

• Cuando apaga la unidad en el modo enfriamiento, el compresor se apagará inmediatamente y el motor del ventilador superior/inferior dejará de funcionar después de 5 segundos. Al cambiar del modo de enfriamiento al modo de ventilador, el compresor se cerrará inmediatamente y el motor que hay debajo del ventilador dejará de funcionar cuando hayan pasado 5 segundos. Al cambiar del modo de enfriamiento al modo en calor, el compresor se cerrará inmediatamente y el motor que hay debajo del ventilador dejará de funcionar cuando hayan pasado 30 segundos.

• Funcionamiento a baja temperatura: ¿Su unidad se está congelando? La congelación se puede producir cuando la unidad se ajusta cerca de 18ºC en condiciones ambientales bajas, especialmente por la noche. En estas condiciones, una caída de temperatura adicional puede hacer que la unidad se congele. Si se ajusta la unidad a una temperatura más elevada, evitará que se congele.

• El modo en seco disminuye la temperatura de la habitación. El aire caliente saldrá por la salida de aire de escape, pero esto es normal y no indica un problema con la unidad.

• Este aire acondicionado portátil expulsa el aire caliente que se genera en la unidad fuera de la habitación a través de la manguera de escape mientras está en modo frío. Mientras tanto, la misma cantidad de aire entra en la sala desde fuera a través de cualquier apertura de la sala.

• Cualquier persona que participe o trabaje en un circuito de refrigerante debe disponer de un certificado válido de una autoridad de evaluación acreditada por el sector, que autorice su competencia para manipular refrigerantes de forma segura según las especificaciones de evaluación reconocidas en el sector.

• La reparación solo debe realizarse según lo recomendado por el fabricante del equipo. El mantenimiento y las reparaciones que precisen la ayuda de otro personal cualificado deben realizarse bajo la supervisión de la persona competente en el uso de refrigerantes inflamables.

• El rango de temperatura en que funciona el aire acondicionado portátil es de entre 16 y 35ºC (60-95ºF) en modo de enfriamiento; entre 5 y 27ºC (41-80ºF) en modo de calefacción.

• Frecuencia de funcionamiento de la wifi y potencia de salida máxima: 2412-2472 MHz, 15,72dBm Para evitar lesiones al usuario u otras personas y daños a la propiedad, se deben seguir las siguientes instrucciones. El manejo incorrecto debido a un incumplimiento de las instrucciones puede provocar daños o lesiones. La gravedad se clasifica por las siguientes indicaciones: Este símbolo indica la posibilidad de muerte o lesiones graves. Este símbolo indica la posibilidad de lesiones o daños materiales. ¡ADVERTENCIA! ¡PRECAUCIÓN! A continuación se muestran los significados de los símbolos utilizados en este manual: Este símbolo indica que nunca debe hacer esto. Este símbolo indica que siempre debe hacer esto.69 ESPAÑOL Advertencia Signi󰄈cado Enchufe el aparato correctamente De lo contrario, puede causar descargas eléctricas, incendios y explosiones debido al exceso de generación de calor No ponga en marcha ni pare la unidad introduciendo o tirando de la clavija de alimentación Puede causar descargas eléctricas, incendios y explosiones debido a la generación de calor No dañe ni utilice un cable de alimentación no especificado Puede causar descargas eléctricas, incendios y explosiones. Si el cable de alimentación sufre algún daño, el fabricante o un centro de servicio autorizado o un profesional tendrán que cambiarlo para evitar riesgos No modifique la longitud del cable de alimentación ni comparta la toma con otros aparatos Puede causar descargas eléctricas, incendios y explosiones debido a la generación de calor No lo opere con las manos mojadas o en un ambiente húmedo Puede causar descargas eléctricas No dirija el flujo de aire a los ocupantes de la sala Podría afectar a su salud Asegúrese siempre de que la conexión a tierra sea correcta Una conexión a tierra incorrecta puede causar descargas eléctricas No permita que el agua entre en las piezas eléctricas Puede causar fallos en la unidad o descargas eléctricas Instale siempre un disyuntor y un circuito de alimentación dedicado Una instalación incorrecta puede causar descargas eléctricas, incendios y explosiones Desenchufe la unidad si emite sonidos, olores o humos extraños Puede causar descargas eléctricas, incendios y explosiones No utilice la toma si está suelta o dañada Puede causar descargas eléctricas, incendios y explosiones No abra la unidad durante el funcionamiento Puede causar descargas eléctricas, incendios y explosiones Mantenga alejadas las armas de fuego Pueden causar incendios y explosiones No utilice el cable de alimentación cerca de aparatos de calefacción Puede causar descargas eléctricas, incendios y explosiones No utilice el cable de alimentación cerca de gases o combustibles inflamables, como gasolina, benceno, disolventes, etc. Puede causar descargas eléctricas, incendios y explosiones Ventile la sala antes de utilizar el acondicionador de aire si hay fugas de gas en otro aparato Puede causar explosiones, incendios y quemaduras No desmonte ni modifique la unidad Puede causar fallos y descargas eléctricas

Advertencia durante el uso ¡ADVERTENCIA!70 www.aeg.com ¡PRECAUCIÓN! Precaución Signi󰄈cado Cuando deba retirar el filtro de aire, no toque las partes metálicas de la unidad Puede causar lesiones No limpie el acondicionador de aire con agua Puede entrar agua en la unidad y degradar el aislamiento. Puede causar descargas eléctricas Ventile bien la habitación cuando se use junto con una estufa, etc. Puede producirse una escasez de oxígeno Cuando deba limpiar la unidad, apague y desconecte el disyuntor No limpie la unidad cuando esté encendida la alimentación, ya que puede causar incendios, explosiones y descargas eléctricas, y podría causar lesiones No coloque animales domésticos ni plantas donde estén expuestos al flujo directo de aire Esto podría dañar a la mascota o la planta No lo utilice con fines especiales No utilice este aire acondicionado portátil para conservar dispositivos de precisión, alimentos, mascotas, plantas u objetos de arte. Puede causar deterioros de la calidad, etc. Detenga el funcionamiento y cierre la ventana en caso de tormenta o ciclón El funcionamiento con las ventanas abiertas puede provocar que el interior se moje y los muebles del hogar se mojen Sostenga el enchufe por la cabeza del enchufe de alimentación cuando lo saque Puede causar daños y descargas eléctricas Apague el interruptor de alimentación principal cuando no vaya a utilizar la unidad durante mucho tiempo Puede causar fallos en el producto o incendios y explosiones No coloque obstáculos alrededor de las entradas de aire ni en el interior de la salida de aire Puede causar fallos en el aparato o accidentes Introduzca siempre los filtros de forma segura. Limpie el filtro cada dos semanas El funcionamiento sin filtros puede causar fallos No utilice detergentes fuertes, como cera o diluyentes, utilice un paño suave El aspecto se puede deteriorar debido a cambios en el color del producto o arañazos en su superficie No coloque objetos pesados sobre el cable de alimentación y asegúrese de que el cable no esté comprimido Existe riesgo de incendio, explosión o descargas eléctricas No beba agua procedente del acondicionador de aire Contiene contaminantes y podría causar enfermedades Tenga cuidado al desembalar e instalar Los bordes afilados pueden causar lesiones Si entra agua en la unidad, apague la unidad y apague el disyuntor. Aísle el suministro extrayendo el enchufe y póngase en contacto con un técnico de servicio cualificado Podría causar daños y descargas eléctricas71 ESPAÑOL

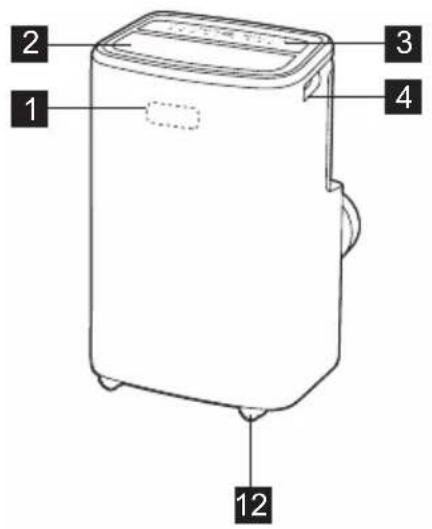

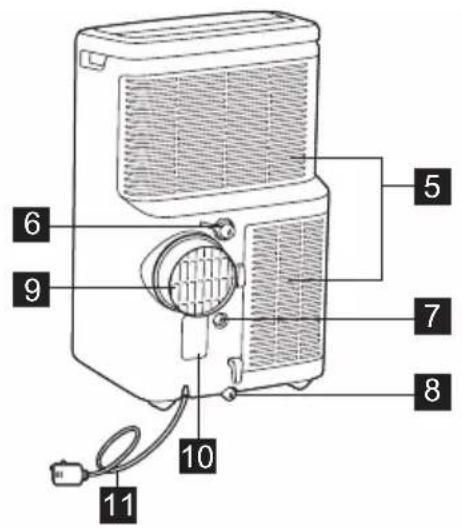

DESCRIPCIÓN DE LA UNIDAD

• Compruebe todos los accesorios incluidos en el embalaje y consulte las instrucciones de instalación de su aparato. Receptor de señales

Cable de alimentación

Asa de transporte (ambos lados)

Salida de drenaje continua (Modo de bomba de calor)

Salida de drenaje inferior

PIEZAS NOMBRE DE LAS PIEZAS CANTIDAD

Adaptador A, conducto de escape, Adaptador B (boca plana), 1 juego

INSTRUCCIONES DE INSTALACIÓN

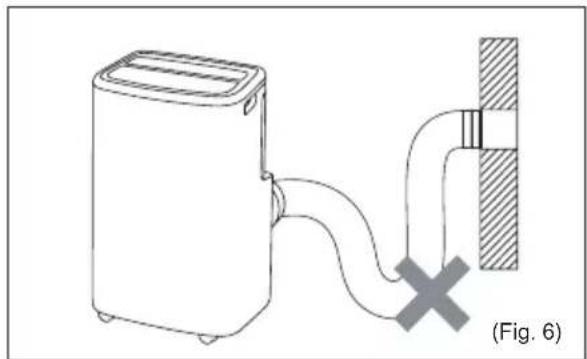

Aire caliente de escape En el modo enfriamiento, el aparato debe colocarse cerca de una ventana o abrirse para que el aire caliente escape fuera. Debe colocar primero la unidad en una superficie plana en el suelo y mirar que haya espacio libre alrededor de la unidad de 50 cm como mínimo y que esté cerca de una toma de corriente. Extienda ambos lados de la manguera (Fig. 1) y atornille la manguera al adaptador A (Fig. 2).

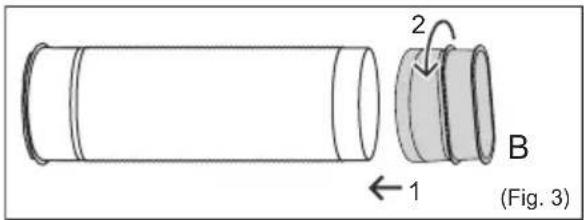

Extienda el otro lado de la manguera y atorníllelo al adaptador B (Fig. 3).

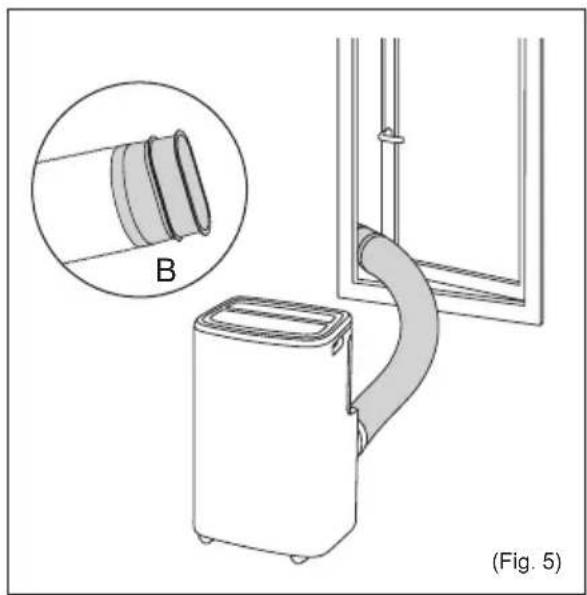

Abra la ventana y coloque el adaptador B por el agujero. (Fig. 5)

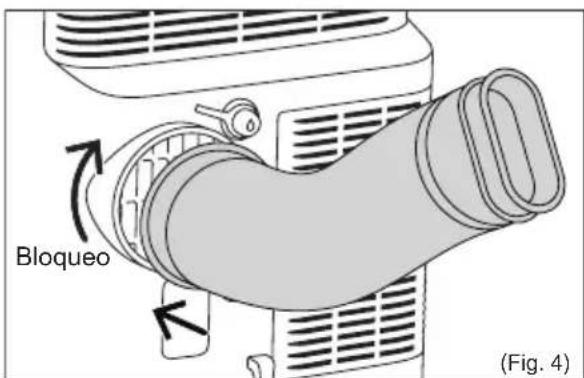

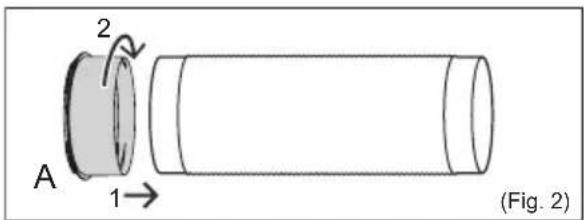

Bloquee el adaptador A en la unidad. (Fig. 4)La manguera se puede extender desde su longitud original de 38 cm hasta 150 cm, pero es mejor mantener la longitud mínima requerida. Asegúrese también de que la manguera no tiene dobleces ni deformaciones. (Fig. 6)Nota: Si tiene que instalar el kit de ventana, consulte el manual de instrucciones del kit de ventana

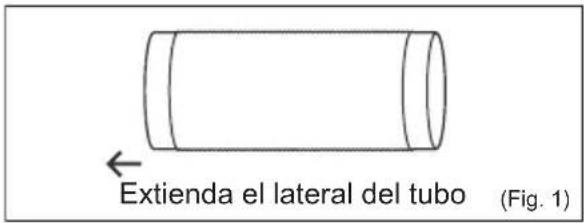

Extienda el lateral del tubo(Fig. 1)

Algunas de las siguientes instrucciones solo se pueden usar con el panel de control.

Uso del panel de control Encendido/Apagado Encienda la unidad tocando suavemente el ícono de ENCENDIDO/APAGADO “ ” en el panel de control de la unidad. Modo calefacción (en algunos modelos) En este modo, se DEBE utilizar la manguera del adaptador de escape.

Pulse el botón “MODE” (modo) hasta que se encienda el indicador “Heat” (calor).

Pulse el botón de “velocidad del ventilador” para escoger la velocidad del ventilador entre las siguientes velocidades del ventilador: “Auto.” → “Min.” → “Medio” → “Max.” → “Auto.”.

” o “✚” para elegir la temperatura deseada.

Manguera de drenaje conectada. Consulte la sección 7.3 Drenaje. Modo enfriamiento En este modo, se DEBE utilizar la manguera del adaptador de escape.

Pulse el botón “MODE” (modo) hasta que se encienda el indicador de modo enfriamiento.

Pulse el botón de “velocidad del ventilador” para escoger la velocidad del ventilador entre las siguientes velocidades del ventilador: “Auto.” → “Min.” → “Medio” → “Max.” → “Auto.”.

” o “✚” para elegir la temperatura deseada. No es necesario utilizar la manguera de drenaje en el modo enfriamiento o “cool”. Modo seco Pulse el botón “MODE” (modo) hasta que se encienda el indicador de modo seco. La pantalla muestra la temperatura ambiente. Al mismo tiempo, se enciende el indicador del ventilador “Min”. Nota: En este modo, no se puede seleccionar la velocidad del ventilador.

Oscilación de las lamas

Velocidad del ventilador (No está disponible en modo en seco o automático)

Suspensión (Solo está disponible en modo automático, frío o colar)

Indicador de horario

www.aeg.com Una vez hayan transcurrido 5 segundos, la función del temporizador está activada y el indicador del temporizador se iluminará. El control inicia la cuenta atrás del tiempo restante hasta el inicio. La unidad se iniciará en el modo configurado anteriormente. Para cancelar la configuración, pulse de nuevo el botón del “temporizador”, la pantalla mostrará el tiempo que queda. Vuelva a pulsar el botón del “temporizador” de nuevo, se apagará el indicador del temporizador. También puede cancelar la configuración pulsando el botón “on/off” (encendido/apagado).

• Cómo retrasar el apagado Puede retrasar el apagado cuando la unidad está encendida. Pulse el botón “Timer” (temporizador), luego el indicador del temporizador se encenderá y el número de horas en la pantalla mostrará “0.0”. Toque o mantenga presionado MÁS “+” o MENOS “-” para cambiar el temporizador de parada diferida en incrementos de media hora (0,5 horas) hasta 10 horas, luego en incrementos de 1 hora hasta 24 horas. Pulse el botón “Timer” (temporizador) de nuevo dentro de 5 segundos, saldrá directamente de la configuración del temporizador. Una vez transcurridos 5 segundos, se activa la función del temporizador, la pantalla mostrará la temperatura de nuevo y se iluminará el indicador del temporizador. El control inicia la cuenta atrás del tiempo restante hasta que se apague. Para cancelar la configuración, pulse de nuevo el botón del “temporizador”, la pantalla mostrará el tiempo que queda. Vuelva a pulsar el botón del “temporizador” de nuevo, se apagará el indicador del temporizador. También puede cancelar la configuración pulsando el botón “on/off” (encendido/apagado). Modo suspensión Activa esta función le dará una temperatura agradable y le ayudará a ahorrar energía. Solo cuando la unidad está en modo enfriamiento, calefacción o automático, puede pulsar el botón “sleep” (suspensión) para que la unidad funcione en modo suspensión. Función de oscilación de la rejilla Pulse el botón “Louver swing” para habilitar la función de oscilación de la rejilla, la rejilla del panel superior se moverá hacia arriba y hacia abajo. Pulse de nuevo este botón para desactivar la función de oscilación. Modo ventilador En este modo no es necesario utilizar la manguera escape ni la manguera de drenaje.

Pulse el botón “MODE” (modo) hasta que se encienda el indicador de modo ventilador.

Pulse el botón “Fan speed” (velocidad del ventilador) para elegir la velocidad deseada del ventilador.

El ventilador funciona a la velocidad seleccionada y la pantalla muestra la temperatura ambiente. Nota: No se puede cambiar la velocidad el ventilador en modo automático o modo seco. Modo automático Tenga siempre la manguera de escape conectada en este modo. Cuando se ajusta el acondicionador de aire en el modo Auto, selecciona automáticamente el enfriamiento, la calefacción (no aplicable para los modelos de solo enfriamiento) o el funcionamiento del ventilador en función de la temperatura seleccionada y la temperatura ambiente. El aire acondicionado controlará la temperatura del a habitación automáticamente para conseguir la temperatura deseada. En el modo AUTO, no se puede seleccionar la velocidad del ventilador.

1. Pulse el botón “MODE” (modo) hasta que

se encienda el indicador “Auto mode” (modo automático). Una vez seleccionado el “Auto mode” (modo automático), la unidad funciona automáticamente en función de la temperatura real del aire ambiente. Modo temporizador Se puede usar el temporizador para programar el inicio y el fin de la operación.

• Cómo retrasar el inicio Enchufe la unidad para que la unidad cambie al modo espera. Pulse el botón “Timer” (temporizador), luego el indicador del temporizador se encenderá y el número de horas en la pantalla mostrará “0.0”. Toque o mantenga presionado MÁS “+” o MENOS “-” para cambiar el temporizador de inicio diferido en incrementos de media hora (0,5 horas) hasta 10 horas y luego en incrementos de 1 hora hasta 24 horas. Pulse el botón “Timer” (temporizador) de nuevo dentro de 5 segundos, saldrá directamente de la configuración del temporizador.75 ESPAÑOL Restablecer 󰄈ltro Este indicador es un recordatorio para limpiar el filtro de aire (Ver cuidado y limpieza) para una operación eficiente. El indicador del filtro se enciende después de 250 horas de funcionamiento. Para reiniciar después de limpiar el filtro, pulse el botón “filter reset” (reiniciar filtro) y se apagará el indicador “filter” (filtro). Bloqueo infantil Active el bloqueo infantil pulsando el botón de “MODE” durante 5 segundos, hasta que la pantalla muestre “LC”. Para desactivar el bloqueo infantil, pulse el botón de “MODE” de nuevo durante 5 segundos. WiFi La unidad está equipada con un módulo wifi. Cuando la unidad está conectado a la red wifi doméstica, el ícono “ ” se iluminará. Si el ícono parpadea, indica una pérdida temporal de conectividad wifi; consulte la aplicación AEG para obtener más detalles. Para iniciar el proceso de incorporación manualmente. Pulse “ ” durante 5 segundos. Nota: Descargue la aplicación de Electrolux y siga las instrucciones de incorporación paso a paso para conectar el aire acondicionado a la aplicación. Bluetooth La unidad usa Bluetooth durante la incorporación. Asegúrese de que tiene el Bluetooth del teléfono móvil encendido para conectar el aire acondicionado a la aplicación. Plani󰄈cador Muestra un evento planeado de la aplicación.

7.2 Código de avería

Si la pantalla muestra “AS”, significa que el sensor de temperatura ambiente ha fallado. Comuníquese con el centro de servicio técnico autorizado de AEG. Si la pantalla muestra “ES”, significa que el sensor de temperatura del evaporador ha fallado. Comuníquese con el centro de servicio técnico autorizado de AEG. Si la pantalla muestra “L3”, el motor del ventilador de CC del condensador está averiado. Comuníquese con el centro de servicio técnico autorizado de AEG. Si la pantalla muestra “P1”, la bandeja inferior está llena. Apague y desconecte la unidad, y luego mueva la unidad con cuidado a un lugar de drenaje. Retire el tapón de drenaje inferior y espere hasta que el agua se drene. Reinicie la máquina hasta que desaparezca el símbolo “P1”. Si el error se repite, llame al servicio técnico. Si la pantalla muestra “E4”, la comunicación entre la PCB de la pantalla y la PCB de control principal es defectuosa. Comuníquese con el centro de servicio técnico autorizado de AEG.

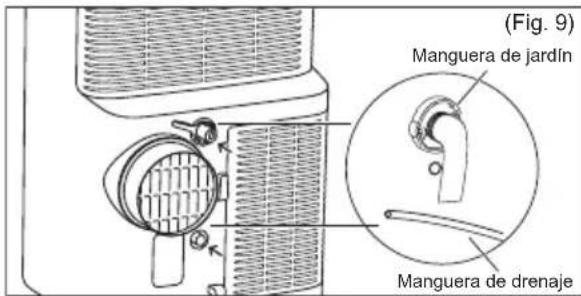

Instrucciones de drenaje Drenaje continuo Durante el modo Seco o el modo de Bomba de calor, deberá utilizar una manguera de jardín (se vende por separado) o una manguera de drenaje para drenar el agua condensada de la unidad. Siga los pasos que se mencionan a continuación:

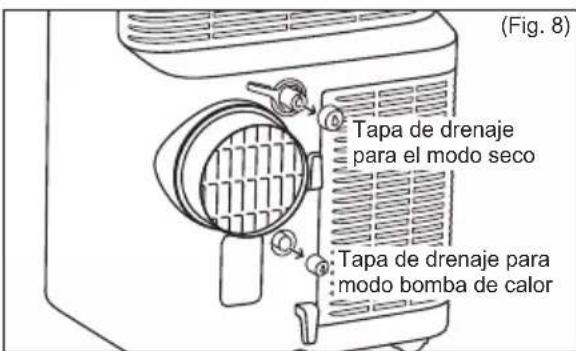

• Desatornille la tapa de drenaje de la salida de drenaje continuo (Fig. 8).

• Conecte un extremo de la manguera de jardín (se vende por separado) o la manguera de drenaje a una salida de drenaje y coloque el otro extremo a un desagüe situado en un lugar inferior al de la unidad (Fig. 9). (Fig. 8) Tapa de drenaje para el modo seco Tapa de drenaje para modo bomba de calor76 www.aeg.com Vaciar el residuo de condensado dentro de la unidad durante el almacenamiento en invierno. Coloque una bandeja recogegotas (no suministrada) debajo de la salida de drenaje inferior y tire del tapón de drenaje para que el condensado fluya a la bandeja recogegotas. Vuelva a colocar el tapón de drenaje en la salida de drenaje continuo cuando no salga vapor condensado. Coloque la bandeja recogegotas bajo la salida de drenaje inferior y, a continuación, retire el tope de goma de la salida de drenaje para que el condensado fluya a la bandeja recogegotas. Si la bandeja de goteo no puede contener toda el agua de la condensación, puede que deba vaciarla de vez en cuando. Vuelva a colocar el tapón de drenaje en la salida de drenaje inferior cuando no salga vapor condensado.

Debe limpiar su aire acondicionado portátil de vez en cuando para mantenerlo como nuevo. Asegúrese de desenchufar la unidad antes de limpiar para evitar riesgos de incendio o descargas eléctricas.

Limpieza de la unidad El armario y el frontal se pueden escurrir con un paño sin aceite o lavar con un paño humedecido en agua templada y detergente líquido suave para lavavajillas. (Fig. 10) (Fig. 11) Nota: Para asegurarse de eliminar todos los residuos de condensación, incline la unidad levantándola ligeramente hacia arriba desde la parte delantera hasta que no se salga más condensación de la salida de drenaje. Salida de drenaje inferior Tapón de goteo Bandeja recogegotas (Fig. 9) Manguera de jardínManguera de drenaje Nota:

• El condensado puede salir tras retirar la tapa de drenaje si la unidad funciona en el modo Cool (enfriamiento) o Auto (automático). Cuando desee retirar la manguera de jardín, prepare una bandeja recogegotas (no suministrada) para recoger el condensado de la salida de drenaje.

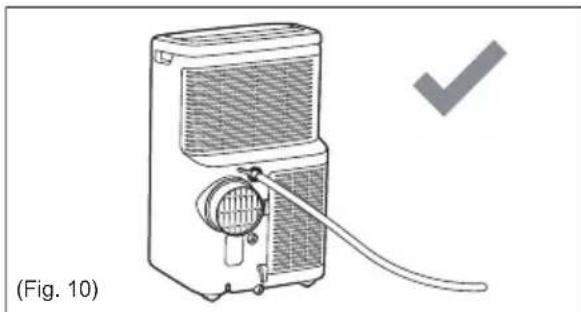

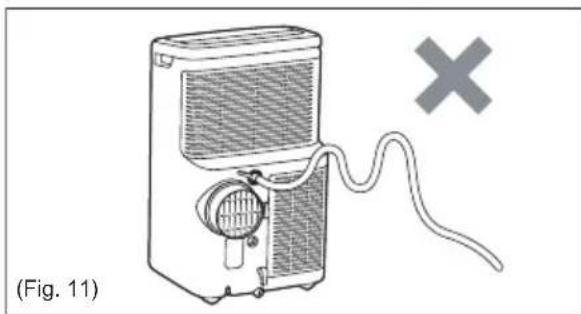

• Asegúrese de que la altura del drenaje y la sección de la manguera de drenaje no sean superiores a la de la salida del drenaje, o es posible que el drenaje continuo no funcione correctamente.

• Durante el modo enfriamiento o automático, se recomienda desactivar el drenaje continuo sustituyendo el tapón de drenaje a la salida de drenaje para alcanzar el máximo rendimiento.77 ESPAÑOL

No utilice nunca limpiadores agresivos, cera ni productos abrasivos en la parte frontal del armario. Asegúrese de escurrir el exceso de agua del paño antes de limpiar alrededor de los controles. El exceso de agua dentro o alrededor de los controles puede provocar daños en el aire acondicionado portátil.

Limpieza de los filtros Para que el aire acondicionado portátil funcione de manera adecuada, debe limpiar los filtros de aire cada dos semanas de operación con una aspiradora.

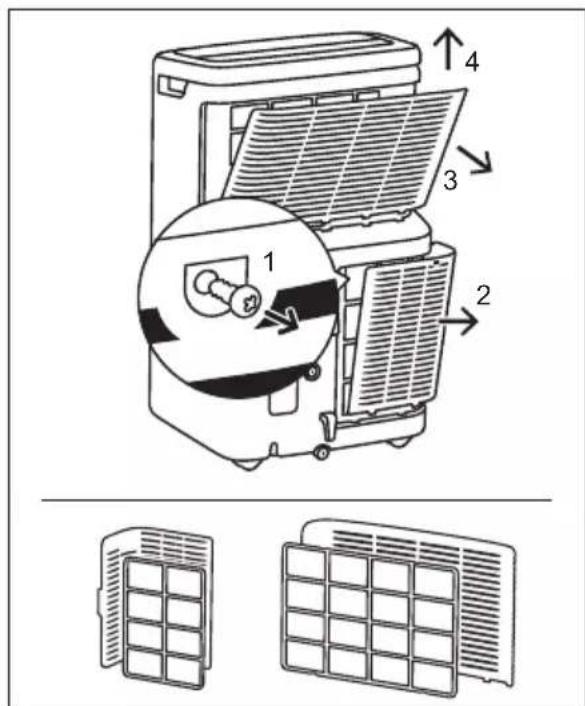

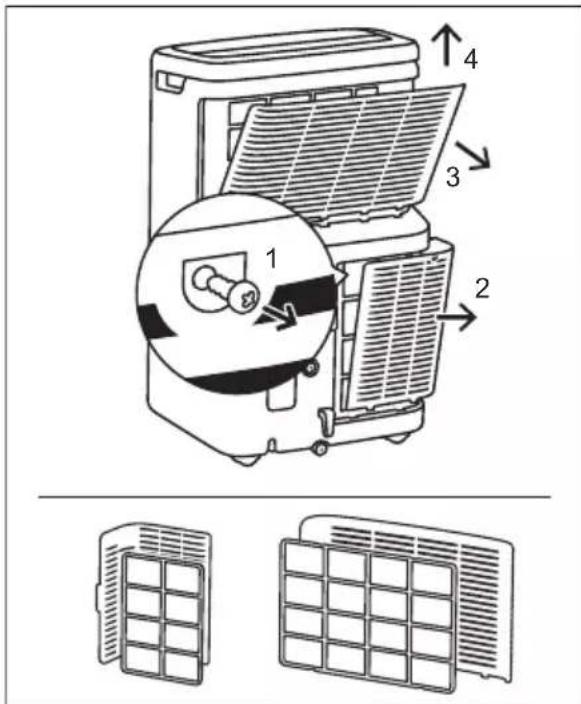

Retire el filtro de aire como se muestra en la figura siguiente. Extraiga el filtro de aire superior y el filtro de aire inferior. Agite suavemente el exceso de agua del filtro. Asegúrese de que el filtro esté completamente seco antes de volverlo a colocar.

Pulse el botón para restablecer el filtro

” una vez que haya limpiado los filtros. Asegúrese de que el filtro esté completamente seco antes de volverlo a colocar.

Almacenamiento en invierno Si no se va a usar el aire acondicionado portátil durante un período de tiempo prolongado:

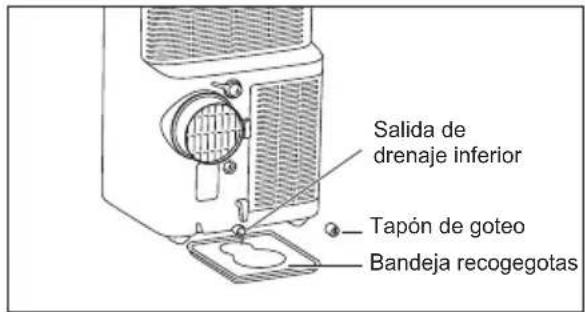

Vacíe completamente el depósito de recogida de agua y deje el tapón de drenaje inferior y el tapón de goma suficiente para permitir que salga el agua residual. Una vez que el depósito se haya vaciado completamente y deje de salir agua, vuelva a colocar la tapa y el tapón de goma.

Retire y limpie el filtro, déjelo secar completamente y vuelva a instalarlo.

Almacene el aire acondicionado portátil en un lugar seco y frío lejos de la luz del sol directa, de las temperaturas extremas, donde no haya mucho polvo y sea una zona bien ventilada. Antes de volver a utilizar el aire acondicionado portátil:

Asegúrese de que el filtro de aire y la tapa de drenaje están en su lugar.

Compruebe el cable para asegurarse de que está en buen estado, sin grietas ni daños.

Instale el aire acondicionado portátil tal como se describe en el manual de instrucciones.

SOLUCIÓN DE PROBLEMAS

Esta lista incluye situaciones comunes que no son consecuencia de defectos de fabricación o materiales en este aparato. El aire acondicionado portátil no funcionará.

• El enchufe está desconectado. Vuelva a enchufarlo a la toma de corriente.

• Fusible de la casa fundido o disyuntor disparado. Cambie el fusible por el tipo de retardo o reinicie el disyuntor.

• Si la unidad está APAGADA. ENCIENDA la unidad y realice las configuraciones que desea.

Si los filtros de aire están muy sucios, también puede usar agua tibia para limpiar los filtros de aire por debajo de los 40ºC y detergente de platos líquido. Enjuague el filtro y use el detergente de platos líquido.78 www.aeg.com

• Las rejillas direccionales de aire están mal colocadas. Coloque las rejillas para una mejor distribución del aire.

• La parte frontal de la unidad está bloqueada por cortinas, persianas, muebles, etc. - restringe la distribución del aire. Elimine el bloqueo en el frente de la unidad.

• Puertas, ventanas, rejillas de ventilación, etc. Abrir: salidas de aire frio. Cerrar puertas, ventanas, etc.

• La unidad se ha encendido recientemente en una sala caliente. Espere a que se elimine el “calor retenido” de paredes, techos, suelos y muebles. El aire acondicionado portátil se enciende y se apaga rápidamente.

• Filtro de aire sucio - aire restringido. Limpie el filtro de aire.

• Temperatura exterior extremadamente caliente. Ajuste la velocidad del ventilador (FAN) en un ajuste más rápido para llevar el aire a través de bobinas de enfriamiento con mayor frecuencia. Sala demasiado fría.

• Temperatura ajustada demasiado baja. Aumente la temperatura ajustada. La temperatura de la habitación puede no alcanzar el valor objetivo con󰄈gurado en la pantalla

• Cuando utiliza este aire acondicionado portátil, el aire caliente se evacua a través de la manguera hacia el exterior mediante el kit de ventana. Esto crea una situación de presión baja en la habitación que resulta en que el aire de las habitaciones colindantes o fugas que del exterior puedan entrar en la habitación. Por este motivo, es normal que no siempre consiga la temperatura objetiva en la pantalla del producto. No se puede conectar a la wi󰄈.

• Verifique que el enrutador wifi esté conectado y encendido y que funcione correctamente y compruebe que los otros dispositivos o su teléfono móvil se puedan conectar al enrutador.

• Hay que reiniciar el enrutador. Desconecte el enrutador y vuelva a conectarlo y luego reinícielo. Espere unos minutos y vuelva a comprobarlo.

• El chip wifi en la unidad opera solamente a 2,4 Ghz. Asegúrese de que la red de wifi doméstica funcione con este ancho de banda.

• El código de error P1 aparece en la pantalla. Drene el agua como se describe en 7.3 Sección de drenaje.

• Temperatura ambiente inferior a la temperatura ajustada (modo enfriamiento) o temperatura ambiente superior a la temperatura ajustada (modo calefacción). Reajuste la temperatura. El aire de la unidad no se siente lo su󰄈cientemente fría.

• Temperatura ambiente por debajo de 16ºC. Es posible que no se produzca enfriamiento hasta que la temperatura ambiente suba por encima de 16ºC.

• Restablezca a una temperatura más baja.

• Apagado del compresor cambiando de modos. Espere aproximadamente 4 minutos y espere a que el compresor se reinicie cuando esté en modo enfriamiento o COOL. El aire acondicionado portátil enfría, pero la habitación está demasiado caliente.

• Si se forma hielo en la bobina de enfriamiento que se encuentra detrás del frente decorativo, es probable que la temperatura exterior sea inferior a 16ºC.

• Es posible que el filtro de aire esté sucio. Limpie el filtro. Consulte la sección “8. Mantenimiento y limpieza”.

• Si se forma hielo en la bobina de enfriamiento que se encuentra detrás del frente decorativo. Se ha ajustado una temperatura demasiado baja para el enfriamiento nocturno. Para descongelar la bobina, ajuste el modo ventilador. Luego, ajuste la temperatura a un valor más alto.

• Conducto de escape no conectado o bloqueado. Consulte la sección “5.1 Aire caliente de escape”. El aire acondicionado portátil enfría, pero la habitación está demasiado caliente: se forma hielo en la bobina de enfriamiento que se encuentra detrás del frente decorativo.

• Filtro de aire sucio - aire restringido. Limpie el filtro de aire. Consulte la sección “8. Mantenimiento y limpieza”.

• La temperatura es demasiado alta. Fije la temperatura a un valor más bajo.79 ESPAÑOL

ASPECTOS MEDIOAMBIENTALES Recicle los materiales con el símbolo. Coloque el material de embalaje en los contenedores adecuados para reciclarlo. Ayude a proteger el medioambiente y la salud pública, así como a reciclar residuos de aparatos eléctricos y electrónicos. No deseche los aparatos marcados con el símbolo junto con los residuos domésticos. Lleve el producto a su centro de reciclaje local o póngase en contacto con su oficina municipal. El software en la unidad se basa parcialmente en un software gratuito de fuente abierta. Para ver la información completa sobre los derechos de autor y los términos de licencia aplicables, visite: https://emtech.delta.electrolux.com/license Para más información visite www.electrolux.com80 www.aeg.com Sous réserve de modifications sans préavis.
