MANUAL DE USUARIO TMR50 KORG

El uso de la unidad en las siguientes ubicaciones puede dar como resultado un mal funcionamiento:

• Expuesto a la luz directa del sol
• Zonas de extremada temperatura o humedad
• Zonas con exceso de suciedad o polvo
  • Zonas con excesiva vibración
  • Cercano a campos magnéticos

Fuente de alimentación

Apague la unidad cuando no la use la batería. Retire las baterías si no va a usar la unidad durante un tiempo largo.

Interferencias con otros aparatos

Las radios y televisores situados cerca pueden experimentar interferencias en la recepción. Opere este dispositivo a una distancia prudencial de radios y televisores.

Manejo

Para evitar una rotura, no aplique excesiva fuerza a los conmutadores o controles.

Cuidado

Si exterior se ensucia, límpiese con un trapo seco. No use líquidos limpiadores como disolvente, ni compuestos inflamables.

Guarde este manual

Después de leer este manual, guárdelo para futuras consultas.

Mantenga los elementos externos alejados del equipo

Nunca coloque ningún recipiente con líquido cerca de este equipo, podría causar un cortocircuito, fuero o descarga eléctrica. Cuide de que no caiga ningún objeto metálico dentro del equipo.

Nota respecto a residuos y deshechos (solo UE)

Cuando aparezca el símbolo del cubo de basura tachado sobre un producto, su manual de usuario, la batería, o el embalaje de cualquiera de éstos, significa que cuando quiere tire dichos artículos a la basura, ha de hacerlo en acuerdo con la

normativa vigente de la Unión Europea. No debe verter dichos artículos junto con la basura de casa. Verter este producto de manera adecuada ayudará a evitar daños a su salud pública y posibles daños al medioambiente. Cada país tiene una normativa específica acerca de cómo verter productos potencialmente tóxicos, por tanto le rogamos que se ponga en contacto con su oficina o ministerio de medioambiente para más detalles. Si la batería contiene metales pesados por encima del límite permitido, habrá un símbolo de un material químico, debajo del símbolo del cubo de basura tachado.

NOTA IMPORTANTE PARA EL CONSUMIDOR

Este producto ha sido fabricado de acuerdo a estrictas especificaciones y requerimientos de voltaje aplicables en el país para el cual está destinado. Si ha comprado este producto por internet, a través de correo, y/o venta telefónica, debe usted verificar que el uso de este producto está destinado al país en el cual reside.

AVISO: El uso de este producto en un país distinto al cual está destinado podría resultar peligroso y podría invalidar la garantía del fabricante o distribuidor. Por favor guarde su recibo como prueba de compra ya que de otro modo el producto puede verse privado de la garantía del fabricante o distribuidor.

índice de materias

Características generales ...... 129

Instalar las baterías 129

Uso del soporte 131

Partes del TMR-50 131

Inicio rápido 134

Activación/desactivación de la alimentación .... 137

Luz de fondo 138

Conexiones 139

Uso del afinador 139

Uso del metrónomo 142

Uso del afinador y del metrónomo simultáneamente .... 144

Uso del grabador 146

Uso del grabador y del afinador simultáneamente .... 151

Uso del grabador y del metrónomo simultáneamente .... 152

Uso del afinador, del metrónomo y del grabador simultáneamente .... 156

Conexión de un ordenador .... 158

Formateo 161

Solución de Problemas 163

Especificaciones Principales ...... 164

Gracias por adquirir el Korg Afinador Metrónomo Grabador TMR-50.

Características generales

El TMR-50 le permite grabar y afinar utilizando el micrófono interno o un micrófono conectado al jack INPUT. Además, puede utilizar el grabador, el afinador y el metrónomo por separado o simultáneamente.

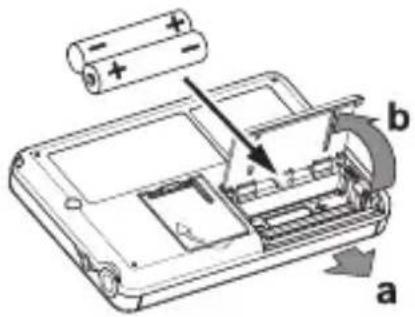

Instalar las baterías

Antes de sustituir las baterías, asegúrese de que el grabador se ha desactivado.

1. Deslice la tapa del compartimento de las baterías en la parte posterior del TMR-50 en la dirección "a", tal como se muestra en la ilustración, y eleve la tapa en la dirección "b."

2. Inserte las baterías y asegúrese de respetar la polaridad correcta.

1. Para obtener lecturas precisas de la energía restante de las baterías, consulte "Ajuste del tipo de batería" en la página 130 y seleccione el tipo de batería que se utiliza.

Las baterías agotadas deben extraerse inmediatamente de la unidad. Retire también las baterías si no tiene previsto utilizar la unidad durante un periodo de tiempo prolongado.

la unidad presenta un mal funcionamiento y no se puede corregir el problema apagándolo y volviéndolo a encender varias veces, retire las baterías y después

vuelva a instalarlas.

No combine baterías parcialmente utilizadas con otras nuevas y tampoco combine baterías de distintos tipos.

Si las baterías se han gastado, el símbolo de batería aparecerá en la parte izquierda de la pantalla.

488ms

Cuando las baterías se gasten aún más, el símbolo de batería parpadeará. En este momento, ya no será posible utilizar la función de grabador para grabar. Aunque aún podrá reproducir datos grabados y utilizar las funciones de afinador y metrónomo, debería sustituir las baterías lo antes posible.

Ajuste del tipo de batería

Para obtener lecturas precisas de la energía restante de las baterías, seleccione el tipo de batería que se utiliza.

1. Al sustituir las baterías y activar el equipo, en la visualización aparecerá una pantalla que le permitirá especificar el tipo de baterías que utiliza.

BAT OK AL Tipo de batería

1. Pulse el botón TAP TEMPO para seleccionar el tipo de batería.

AL: si se utilizan baterías alcalinas o de carbón-zinc.

nH: si se utilizan baterías de metal hidruro de níquel.

3. Pulse el botón

El ajuste finalizará y el TMR-50 se iniciará.

Uso del soporte

Puede usar el TMR-50 en posición vertical abriendo el soporte situado en la parte posterior de la unidad.

1. Sección TUNER
2. Conector USB
3. Botón de luz de fondo
4. Sección del grabador
5. Altavoz

6. Micrófono

7. Jack INPUT

8. Jack PHONES
9. Sección del metrónomo
10. Volumen
11. Guía de afinación
12. Pantalla

Sección del afinador

a. Botón TUNER ON
b. Botones CALIB/NOTE ▲, ▼
c. Botón SOUND
d. Botón SOUND BACK

TUNER ON a CALIB NOTE b SOUND c SOUND BACK d

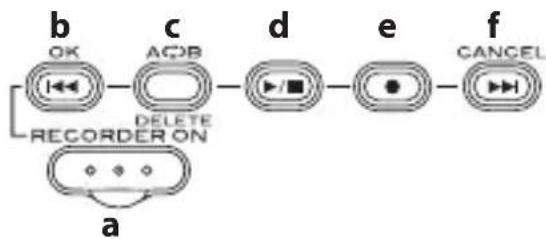

Sección del grabador

a. Botón RECORDER ON
b. Botón
c. Botón A-B/DELETE
d. Botón PLAY/STOP
e. Botón REC/PAUSE
f. Botón ▶▶▶

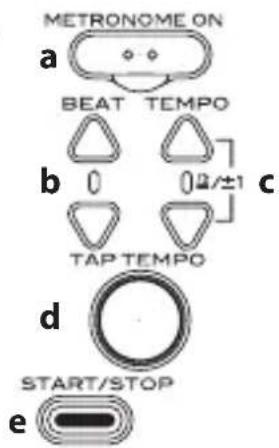

Sección del metrónomo

a. Botón METRONOME ON
b. Botones BEAT ▲, ▼
c. Botones TEMPO ▲, ▼
d. Botón TAP TEMPO
e. Botón START/STOP

METRONOME ON a BEAT TEMPO b 0 02/±1 c TAP TEMPO d START/STOP e

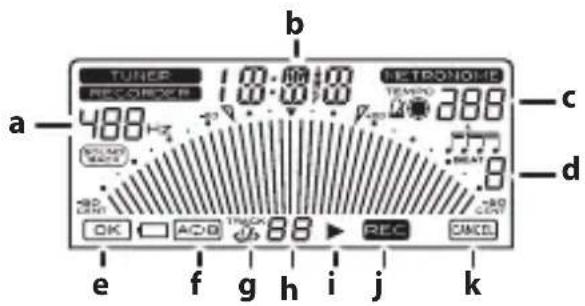

Pantalla

TUNCE RECORDER 10:00:00 IETRONOME TEMPOR 388 a 488Hz 2.7 c BEAT 8 d OK ACB TRACK 88 REC CANCEL e f g h i j k

a. Pantalla de tono de referencia
b. Pantalla de nota/tiempo
c. Pantalla de tempo
d. Pantalla de tiempo
e. Icono OK
f. Icono A-B
g. Icono de pista de sincronización de tempo
h. Número de pista
i. Icono PLAY
J. Icono REC
k. Icono CANCEL

Inicio rápido

El TMR-50 le permite grabar utilizando el micrófono interno o un micrófono externo conectado al jack INPUT.

No es necesario especificar ajustes complejos primero, como el nivel de grabación. Puede simplemente grabar su interpretación.

Además, puede reproducir inmediatamente su actuación grabada para comprobarla.

En esta sección se describirán los procedimientos básicos, desde la activación del grabador y la grabación a la reproducción y la eliminación de datos grabaos. Siga estos procedimientos consultando “Partes del TMR-50” en la página 131.

Grabación de una interpretación

1. Prepare su instrumento musical.

Con instrumentos acústicos de cuerda o instrumentos de viento, utilice el micrófono interno.

2. Pulse el botón RECORDER ON para activar el grabador.

Una vez activado el grabador, el indicador RECORDER, el número de pista y el tiempo de grabación aparecerán en la pantalla. Si es la primera vez que se realiza una grabación o si no hay pistas grabadas, “—” aparecerá en el indicador de pista de la pantalla.

Indicador RECORDER Tiempo de grabación

0:00 Número de pista

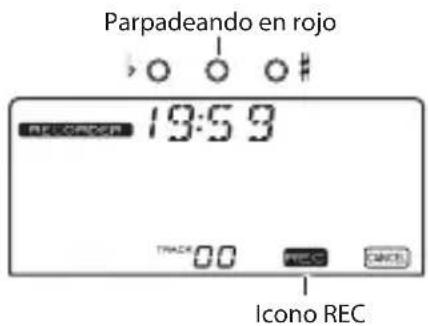

3. Pulse el botón REC.

El grabador pasará al modo de espera y la indicación de tiempo de grabación parpadeará para mostrar la cantidad de tiempo disponible para grabar. El indicador central de la guía

de afinación parpadeará en rojo.

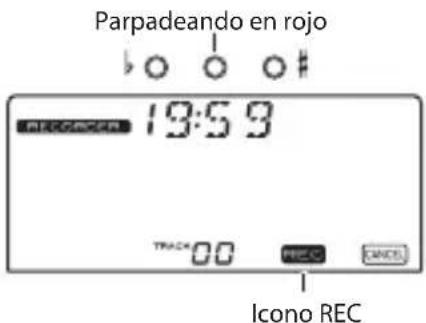

La unidad pasará al modo de grabación-espera y el indicador central de la guía de afinación parpadeará en rojo. Además, el número de pista y el icono REC parpadearán en la pantalla, y el número de pista cambiará a "0".

Parpadeando en rojo 19:59 TRACK 00 RECO ANCO Icono REC

Con el TMR-50, el nivel de grabación se ajusta automáticamente. No es necesario especificar ajustes de antemano.

1. Pulse el botón PLAY/STOP o el botón REC para iniciar la grabación. Toque el

instrumento.

Durante la grabación, el indicador central de la guía de afinación se iluminará en rojo.

Encendida en rojo MECCONCEM 0:15 TRACK 00 FREE CANCEL

1. Una vez finalizada la interpretación, pulse el botón PLAY/STOP para detener la grabación.

Reproducción de la interpretación grabada

A continuación, vamos a reproducir los datos de la interpretación grabada.

1. Una vez detenida la grabación, pulse el botón PLAY/STOP.

La interpretación que se ha grabado se reproduce.

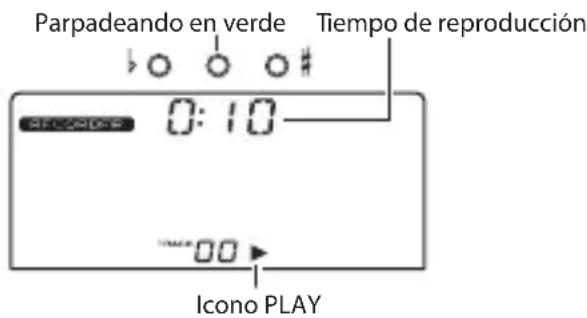

El indicador central de la guía de afinación parpadeará en verde y el icono PLAY aparecerá en la pantalla.

Parpadeando en verde Tiempo de reproducción

Utilice el control de volumen para ajustar el sonido de la reproducción.

Una vez reproducida la grabación hasta el final, la reproducción se detendrá automáticamente.

Eliminación de la interpretación grabada

Por último, vamos a eliminar los datos de la interpretación grabada

1. Con el grabador parado, pulse el botón

A-B/DELETE.

La pantalla de eliminación aparecerá en la visualización y el número de pista parpadeará.

MEOCON DEL OK TRACK 00 CANCEL

2. Pulse el botón | para eliminar la pista.

Una vez que la pista se ha eliminado, “--” aparecerá en el indicador de pista de la pantalla.

RECOROBER 0:00 TRACK__

Con esto finalizan los procedimientos básicos de grabación, reproducción y eliminación con el TMR-50.

El grabador del TMR-50 se puede utilizar

simultáneamente con el afinador y el metrónomo.

Para ver más información sobre el funcionamiento del grabador, consulte "Uso del grabador" en la página 146.

Activación/desactivación de la alimentación

El botón TUNER ON, el botón METRONOME ON y el botón RECORDER ON son los botones de alimentación del TMR-50.

botón TUNER ON, el botón METRO- NOME ON y el botón RECORDER ON son ha diseñado más bajo que el resto de botones para que la alimentación no se active involuntariamente al colocar el TMR-50 en el bolsillo o en una bolsa. Para activar o desactivar el dispositivo, presione el botón de alimentación.

Para activar la alimentación

Pulse el botón TUNER ON, el botón METRONOME ON o el botón RECORDER y se activará la alimentación.

Al pulsar el botón TUNER ON, el afinador se inicia en el modo Medidor y "TUNER" aparecerá en la pantalla.

Al pulsar el botón METRONOME ON, el metrónomo se inicia y “”METRONOME aparecerá en la pantalla.

Al pulsar el botón RECORDER ON, el grabador se inicia y “ RECORDER ” aparecerá en la pantalla.

El TMR-50 puede utilizar el afinador, el metrónomo y el grabador simultáneamente.

Para desactivar la alimentación

La alimentación del TMR-50 se desactivará cuando el afinador, el metrónomo y el grabador estén todos desactivados.

Desactivación del afinador

Con el afinador encendido, pulse el botón TUNER ON para desactivar la alimentación. El afinador también se desactivará automáticamente si no recibe ningún sonido ni se realiza ninguna operación durante 20 minutos.

Desactivación del metrónomo

Con el metrónomo encendido, pulse el botón METRONOME ON para desactivar la alimentación. El metrónomo también se desactivará automáticamente si ha permanecido parado y sin realizar ninguna operación durante 20 minutos.

Desactivación del grabador

Cuando el grabador esté en uso, pulse el botón RECORDER ON para desactivar el grabador. El grabador también se desactivará automáticamente si no se utiliza durante 20 minutos.

Luz de fondo

En caso necesario, pulse el botón de luz de fondo “☀️ para definir la luz de fondo.

Cada vez que pulse el botón de luz de fondo, podrá alternar entre Suave → Auto → Desactivada → Suave...

Suave: iluminación de baja intensidad para evitar el consumo de las baterías.

Auto: la luz de fondo se iluminará intensamente cuando se reciba sonido con el afinador activado y cuando se utilicen los botones. Si no se introduce un sonido o no se pulsa un botón durante 10 segundos, la luz de fondo cambiará automáticamente al brillo de ajuste suave.

Desactivada: la luz de fondo no se ilumina.

Conexiones

Si desea conectar un instrumento o un micrófono de contacto, etc.

Si desea afinar un instrumento con una pastilla, como una guitarra eléctrica, conecte un cable al instrumento y enchufe el cable al jack INPUT del TMR-50.

El jack INPUT solo se utiliza para un cable mono de 1/4". Los cables estéreo (TRS) no se pueden utilizar.

Si desea afinar el instrumento utilizando un micrófono de contacto de Korg (se vende por separado), enchufe el micrófono de contacto en el jack INPUT del TMR-50.

Si no hay ningún dispositivo conectado al jack INPUT, la afinación se realizará mediante el micrófono interno.

Puede conectar un juego de auriculares de miniconector de 1/8" al jack PHONE. Una vez enchufado, no se emitirá ningún sonido por el altavoz. Utilice el control de volumen para ajustar el volumen de los auriculares.

Uso del afinador

Afinación mientras se observa el medidor

1. Conecte el cable del instrumento o el micrófono de contacto al jack INPUT del TMR-50.

Si no hay ningún dispositivo conectado al jack INPUT, la afinación se realizará mediante el micrófono interno.

1. Pulse el botón TUNER ON.

" TUNER en la parte superior de la pantalla y la calibración (tono de referencia) se mostrará debajo.

1. Para cambiar la calibración, pulse el botón CALIB/NOTE ▲ o ▼.

El valor de calibración aumenta y disminuye en unidades de 1 Hz. Al pulsar y mantener pulsados estos botones, puede aumentar o reducir el valor de forma continua. Este ajuste se almacena aunque la alimentación esté desactivada.

1. Toque una nota única en su instrumento. La nota más cercana al sonido de entrada aparecerá en el centro de la pantalla. Afine el instrumento con el tono correcto, para que aparezca el nombre de la nota deseada.

Si está usando el micro interno, coloque su instrumento tan cerca como sea posible de dicho micro, para evitar que ruidos extraños o de fondo sean captados durante la afinación.

1. Al tocar una única nota en el instrumento, afínelo para que la punta del medidor

indique “▼” y el indicador central de la guía de afinación se ilumine.

El indicador izquierdo de la guía de afinación se iluminará si su instrumento es demasiado grave, y el indicador derecho de la guía de afinación se iluminará si su instrumento es demasiado agudo.

Si desea afinar a una tercera mayor justa ascendente o una tercera menor ascendente de una determinada nota, utilice las marcas “” (-13,7 cents) o “” (+15,6 cents) del medidor.

Afinación a una tercera mayor justa ascendente o a una tercera menor ascendente

Si desea afinar a una tercera mayor justa ascendente A (0 cent), afine el instrumento de forma que el indicador de nombre de nota muestre C y que el medidor esté a “”. Si desea afinar a una tercera menor ascendente A (0 cent), afine el instrumento de forma que el indicador de nombre de

nota muestre C y que el medidor esté a "".

Afinación a un tono de referencia (modo Salida de sonido)

1. Pulse el botón TUNER ON.

Accederá al modo Medidor.

1. Pulse el botón SOUND para seleccionar el modo Salida de sonido.

El tono de referencia se emite desde el jack PHONES o los altavoces. Utilice el control de volumen para ajustar el volumen de salida.

1. Pulse el botón CALIB/NOTE ▲ o ▼ para seleccionar la nota.

El tono de referencia de salida cambia de la siguiente forma.

$$ C (C 3) \leftrightarrow C _ {#} \leftrightarrow D \leftrightarrow E, \leftrightarrow E \leftrightarrow F \leftrightarrow F _ {#} \leftrightarrow G \leftrightarrow $$

$$ G _ {#} \leftrightarrow A \leftrightarrow B, \leftrightarrow B \leftrightarrow C (C 4) \dots C (C 6) \leftrightarrow C (C 3) \dots $$

Este ajuste se almacena aunque la alimentación esté desactivada.

1. Afine el instrumento según el tono de referencia.
2. Pulse de nuevo el botón SOUND para regresar al modo Medidor.

Si está conectado al jack INPUT o al jack PHONES, el modo Medidor se iniciará simultáneamente y podrá afinar el instrumento mientras visualiza el medidor.

Afinación utilizando el medidor y el tono de referencia (modo Regreso de sonido)

Esta función se puede utilizar cuando está conectado al jack INPUT o al jack PHONES (o a ambos).

1. Pulse el botón TUNER ON.

Accederá al modo Medidor.

1. Pulse el botón SOUND BACK para acceder al modo Regreso de sonido.

En el modo Regreso de sonido, se emite el tono de referencia más cercano al tono del

instrumento de entrada. Utilice el control de volumen para ajustar el volumen.

Si los auriculares están conectados al jack PHONES, el sonido de entrada procedente del micrófono interno o del jack INPUT se recibirá y el tono de referencia se emitirá desde los auriculares.

Si no hay nada conectado al jack PHONES, el sonido de entrada procedente del jack INPUT se recibe y el tono de referencia se emite desde los altavoces.

Si ni el jack PHONES ni el jack INPUT no están conectados, el modo Regreso de sonido no funcionará.

1. Afine el instrumento utilizando el medidor y el tono de referencia.
2. Si se vuelve a pulsar el botón SOUND BACK, regresará al modo Medidor.

Uso del metrónomo

Ajuste del tempo y de la marca de tiempo

1. Pulse el botón METRONOME ON.

El péndulo del metrónomo aparecerá en la pantalla y “” METRONOME encima.

1. Pulse el botón TEMPO▲o ▼ para definir el tempo.

Pulse y mantenga pulsados los botones TEMPO ▲ y ▼ simultáneamente durante 1 segundo para cambiar entre Paso de péndulo (péndulo de un metrónomo mecánico) o Paso completo.

Si se selecciona Paso de péndulo, " aparecerá en la pantalla.

Tras seleccionar "PASO DE PÉNDULO" o "PASO COMPLETO", pulse los botones TEMPO ▲, ▼ para definir el tempo. Este ajuste se recuerda aunque la alimentación esté desactivada.

Si ha seleccionado "PASO DE PÉNDULO"

Al pulsar los botones TEMPO ▲, ▼, el tempo alternará sucesivamente entre los valores siguientes. El valor cambiará continuamente si mantiene pulsado el botón. 30, 32, 34, 36, 38, 40, 42, 44, 46, 48, 50, 52, 54, 56, 58, 60, 63, 66, 69, 72, 76, 80, 84, 88, 92, 96, 100, 104, 108, 112, 116, 120, 126, 132, 138, 144, 152, 160, 168, 176, 184, 192, 200, 208, 216, 224, 232, 240, 252

Si ha seleccionado "PASO COMPLETO"

Al pulsar los botones TEMPO ▲ ,▼ aumentará o se reducirá el tempo en la gama de 30–252 en intervalos de uno. El valor cambiará continuamente si mantiene pulsado el botón.

3. Pulse el botón START/STOP para iniciar el metrónomo.

El péndulo del metrónomo oscilará de izquierda a derecha según el tempo y el botón TAP TEMPO parpadeará en función del tiempo.

4. Si desea cambiar la marca de tiempo, pulse los botones BEAT ▲ o ▼ para realizar la selección.

La marca de tiempo cambiará de la siguiente forma.

Pulse los botones BEAT ▲o ▼: 0 ⇔1 ... 9 (9 tiempos) ⇔ ∩ (Dosillo) ⇔ ∩ (Tresillo) ⇔ ∩ (Tresillo sin el tiempo central) ⇔ ∩ (Cuatrillo) ⇔ ∩ (Cuatrillo sin el tiempo central) ⇔ 0 ...

5. Toque al ritmo del tempo del metrónomo.

6. Para detener el metrónomo, pulse el botón START/STOP.

Introducción de la marcación del tempo

La marcación del tempo que introduzca se mostrará como un valor BPM (Tiempos por minuto).

1. Pulse el botón METRONOME ON

El péndulo del metrónomo aparecerá en la pantalla y "METRONOME

encima.

1. Pulse el botón TAP TEMPO varias veces a intervalos regulares.

El TMR-50 detecta el intervalo utilizado al pulsar el botón, lo muestra como un valor BPM (Tiempos por minuto) y lo definirá como el tempo.

Cuando se detecta el tempo, " aparecerá en la pantalla.

Cuando el BPM que ha detectado la marcación del tempo es menor que 30, "Lo" aparecerá en la pantalla y el tempo se definirá en "30".

Si el BPM detectado por la marcación del tempo supera 252, "Hi" aparecerá en la pantalla y el tempo se definirá en "252".

1. Pulse el botón START/STOP para iniciar el metrónomo.

El péndulo del metrónomo oscilará de izquierda a derecha según el tempo y el botón

TAP TEMPO parpadeará en consecuencia.

La marcación del tempo también se puede introducir con el metrónomo en uso.

1. Toque siguiendo el tempo.
2. Para detener el metrónomo, pulse el botón START/STOP.

Uso del afinador y del metrónomo simultáneamente

El TMR-50 le permite utilizar el afinador y el metrónomo simultáneamente.

Para obtener detalles sobre el funcionamiento del afinador y del metrónomo, consulte las secciones “Uso del afinador” y “Uso del metrónomo”.

Uso del afinador y del metrónomo simultáneamente

Por ejemplo, si toca siguiendo el ritmo del metrónomo y nota que el instrumento no

está afinado correctamente, puede dejar el metrónomo funcionando mientras realiza la afinación.

Realice los pasos siguientes.

1. Pulse el botón METRONOME ON.
2. Pulse el botón START/STOP para iniciar el metrónomo.

En caso necesario, especifique el tempo, la marca de tiempo, etc.

Para definir el tempo: utilice los botones TEMPO ▲, ▼ o botón TAP TEMPO

Para definir la marca de tiempo: utilice los botones BEAT ▲, ▼.

Si utiliza el afinador y el metrónomo simultáneamente, no puede seleccionar "tresillos", "tresillos sin el tiempo central", "cuatrillos" o "cuatrillos sin los tiempos centrales" como la marca de tiempo.

1. Pulse el botón TUNER ON para acceder

al modo Medidor.

En la pantalla se mostrará el medidor de afinación. El tempo del metrónomo se indica mediante el parpadeo del botón TAP TEMPO.

Si desea afinar en modo Salida de sonido, debería pulsar el botón SOUND para afinar en el modo Regreso de sonido, pulse el botón SOUND BACK.

Afinación en el modo Medidor

Cuando toca una sola nota en el instrumento, en la pantalla se muestra el nombre de la nota más cercana al tono que ha tocado. Afine el instrumento mientras observa el medidor y la guía de afinación.

Afinación en el modo Salida de sonido

Afine el instrumento según el tono que escuche.

Afinación en el modo Regreso de sonido

Utilizando el tono, el medidor de afinación

y la guía de afinación, ajuste el instrumento.

1. Una vez finalizada la afinación, pulse el botón TUNER ON y el botón METRONOME ON, respectivamente, para desactivar el afinador y el metrónomo.

Uso del grabador

Grabación

Para obtener más detalles sobre la información que aparecerá en la pantalla, consulte "Inicio rápido" en la página 134.

1. Pulse el botón RECORDER ON para activar el grabador.

Indicador RECORDER Tiempo de grabación

0:00 Número de pista

1. Pulse el botón REC para acceder al modo de grabación-espera.

Parpadeando en rojo 19:59 TRACK 00 RECO CANCE Icono REC

Para cancelar el modo de grabación-espera, pulse el botón ▶▶▶

1. Pulse el botón PLAY/STOP para iniciar

la grabación.

Encendida en rojo 0:15 TRACK 00 PREC CANCEL

Se puede crear un total de 100 pistas con el TMR-50. Sin embargo, se puede grabar un total de 23 minutos aproximadamente. Cuando el tiempo de grabación de una pista alcance 20 minutos, la grabación se detendrá automáticamente. En ese momento, la indicación de tiempo de grabación continuará alternando entre “19:59” y “End”.

4. Para poner en pausa la grabación, pulse el botón REC.

El indicador central de la guía de afinación parpadeará en rojo.

El icono REC parpadeará en la pantalla.

1. Para continuar la grabación, pulse de nuevo el botón REC.

6. Pulse el botón PLAY/STOP para detener la grabación.

El tiempo de grabación parpadeará en la pantalla tres veces.

Para volver a grabar, pulse el botón REC. El número de pista aumentará en uno y la unidad pasará al modo de grabación-espera para la siguiente pista.

Si la memoria se llena

Si la memoria de la unidad se llena durante la grabación, el tiempo de grabación actual y "FUL" aparecerán de forma alternativa en la pantalla y la grabación se detendrá.

Si intenta grabar una vez grabadas 100 pistas, "FL" parpadeará en el indicador de pista de la pantalla y el tiempo de grabación disponible aparecerá en el indicador de tiempo.

Pulse el botón y elimine las pistas innecesarias.

Página 150 "Eliminación de una pista".

Reproducción de una pista grabada

1. Con el grabador detenido, pulse el botón o el botón y a continuación, seleccione la pista que desea reproducir.
2. Pulse el botón PLAY/STOP para iniciar la reproducción.

Utilice el control de volumen para ajustar el sonido de la reproducción.

Parpadeando en verde Tiempo de reproducción 0:10 Icono PLAY

1. 1. Si pulsa el botón durante la reproducción, se desplazará hasta el principio de la pista. Si pulsa el botón cerca del principio de la pista (aproximadamente en los primeros 3 segundos desde el principio), se reproducirá la pista anterior. Si pulsa el botón durante la reproducción, se reproducirá la pista siguiente.

2. Para retroceder rápido por la pista durante la reproducción, mantenga pulsado el botón | Para avanzar rápido por la pista, mantenga pulsado el botón ▶▶

3. Para detener la reproducción, pulse el botón PLAY/STOP.

4. Para continuar la reproducción en el punto en el que se detuvo, pulse el botón PLAY/STOP de nuevo.

Una vez reproducida la grabación hasta el final, la reproducción se detendrá automáticamente.

Reproducción en bucle

Esta función le permite reproducir en bucle entre dos puntos especificados.

1. Seleccione la pista y reprodúzcala.
2. En el punto inicial de la reproducción en bucle, pulse el botón A-B/DELETE.

Se especifica el punto A y el icono A-B parpadeará en la pantalla.

Para cancelar el punto A especificado, pulse el botón ▶▶

1. En el punto final de la reproducción en bucle, pulse el botón A-B/DELETE.

Se especifica el punto B y la reproducción en bucle se iniciará entre los puntos A y B. El indicador central de la guía de afinación parpadeará en naranja.

El icono A-B en la pantalla pasará de parpadear a permanecer iluminado.

Parpadeando en naranja 0:20 REORDER ACTIONS TRACK 00 ▶

4. Para detener la reproducción en bucle, pulse el botón PLAY/STOP.

Para continuar la reproducción en bucle, pulse el botón PLAY/STOP de nuevo. Para cancelar los puntos A y B, pulse el botón A-B/ DELETE durante la reproducción en bucle o con la reproducción en bucle parada.

Para repetir (bucle) una pista completa Durante la reproducción de la pista, mantenga pulsado el botón A-B/DELETE durante aproximadamente un segundo; la pista completa se especificará como la región de la reproducción en bucle.

Eliminación de una pista

2. Pulse el botón A-B/DELETE.

1. Con el grabador detenido, pulse el botón o el botón y, a continuación, seleccione la pista que desea eliminar.

La pantalla de eliminación aparecerá en la visualización y el número de pista parpadeará.

MELCOMER DEL OK TRACK 00 CANCEL

3. Pulse el botón | para eliminar la pista.

Para cancelar la operación de eliminación, pulse el botón ▶▶

La siguiente pantalla aparecerá en la visualización durante la operación de eliminación.

RECORNER DEL Time 00

Una vez finalizada la operación de eliminación, la pista grabada que se encuentra antes o después de la pista eliminada se seleccionará.

Si no queda ninguna pista grabada una vez eliminada la pista, “--” aparecerá en el indicador de pista de la pantalla.

Uso del grabador y del afinador simultáneamente

El TMR-50 le permite utilizar el grabador y el afinador simultáneamente.

Cuando el grabador está detenido o durante la grabación, la afinación se realiza con la entrada desde el jack INPUT o el micrófono interno.

Si el grabador se está utilizando para la reproducción (incluida la reproducción en bucle), la afinación se realiza con el sonido de reproducción de la pista.

1. Pulse el botón RECORDER ON y el botón TUNER ON para activar el grabador y el afinador, respectivamente.

El indicador RECORDER, el número de pista, el indicador TUNER, el tono de referencia y el medidor aparecerán en la pantalla.

TURICAR RACKDOWN 440Hz · r^2 + · v^2 00 00

Si el grabador y el afinador se utilizan simultáneamente, el afinador solo funcionará en el modo Medidor. No se pueden utilizar los modos Salida de sonido ni

Regreso de sonido.

Los indicadores situados encima de la pantalla se utilizarán como guía de afinación. Esta posibilidad no está disponible cuando un indicador se ilumina en rojo, por ejemplo, cuando el grabador se está utilizando para grabar.

Durante la grabación, el indicador central se iluminará en rojo. Sin embargo, si los indicadores se utilizan como guía de afinación, el indicador central se iluminará en naranja durante la grabación.

Para ver más información sobre el afinador, consulte Página 139 "Uso del afinador".

Para ver detalles sobre el funcionamiento del grabador, consulte Página 146 "Uso del grabador".

Nota: cuando el afinador está activado, el tiempo de grabación y el tiempo de reproducción no aparecerán.

Eliminación de una pista

Una pista se puede eliminar utilizando el mismo procedimiento que cuando se grabador se utiliza individualmente. (Página 150 "Eliminación de una pista")

afinador no funciona mientras se está eliminando una pista.

Uso del grabador y del metrónomo simultáneamente

El TMR-50 le permite utilizar el grabador y el metrónomo simultáneamente.

Si se activa el metrónomo antes de la grabación, este se sincronizará con la pista durante la reproducción.

Esto le permite comprobar si la interpretación grabada tiene el tempo especificado.

Una pista grabada que se puede reproducir en sincronización con el metrónomo se denomina "pista con tempo sincronizado".

Cuando se selecciona una pista con tempo sincronizado, el icono correspondiente (ás) aparecerá en la pantalla.

Grabación con el grabador y el metrónomo sincronizados

1. Pulse el botón RECORDER ON y el botón METRONOME ON para activar el grabador y el metrónomo, respectivamente. El indicador METRONOME, el tiempo de grabación/reproducción, el tempo, el ajuste BEAT, el icono de pista con tempo sincronizado, el péndulo del metrónomo y el número de pista aparecerán en la pantalla.

MECCORDER 0:00 THE POTATO TEMP TO 120 BEAT 4 7500

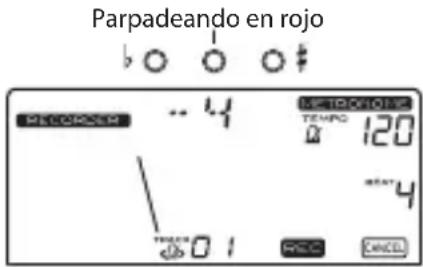

1. Pulse el botón REC para acceder al modo de grabación-espera.

El indicador central de la guía de afinación parpadeará en rojo.

El icono REC, el icono de pista con tempo sincronizado y el número de pista parpadearán en la pantalla.

Parpadeando en rojo MILLOSO -4 TEMPORADO TEMPORADO 120 - 4 TENUE 0.1 HOLD CANCEL

El péndulo del metrónomo comenzará a oscilar y el botón TAP TEMPO parpadeará al ritmo de este movimiento.

La indicación de tiempo en la pantalla alternará entre el número de recuento previo y el tiempo de grabación disponible.

El recuento previo se puede especificar con la grabación con tempo sincronizado (→ paso 4).

El sonido del metrónomo procederá de los altavoces. Con el botón START/STOP, puede seleccionar si el metrónomo sonará. Independientemente de si el metrónomo suena, está funcionando.

3. Especifique el tempo, los tiempos y otros ajustes del metrónomo.

Para ver más información sobre los procedimientos de ajuste, consulte Página 142 "Uso del metrónomo".

Nota: cuando el grabador y el metrónomo se utilizan juntos, el intervalo disponible para el ajuste BEAT del metrónomo es de 0 a 9.

4. Pulse el botón | para seleccionar el recuento previo.

El recuento previo se alterna cada vez que se pulsa el botón. Los ajustes de recuento previo disponibles variarán en función del ajuste BEAT seleccionado.

BEAT R	recuento previo
0	...⇔-4⇔-8⇔-2⇔-1⇔-4...
1	...⇔-4⇔-8⇔-2⇔-1⇔-4...
2	...⇔-4⇔-8⇔-2⇔-1⇔-4...
3	...⇔-3⇔-6⇔-3...
4	...⇔-4⇔-8⇔-2⇔-1⇔-4...
5	...⇔-5⇔-10⇔-5...
6	...⇔-6⇔-12⇔-6...
7	...⇔-7⇔-14⇔-7...
8	...⇔-8⇔-16⇔-8...
9	...⇔-9⇔-18⇔-9...9

5. Pulse el botón PLAY/STOP o el botón REC.

Después del recuento previo, se iniciará la grabación.

Durante el recuento previo, el indicador central de la guía de afinación se iluminará en naranja.

Para cancelar la grabación durante el

recuento previo, pulse el botón.

Nota: Si el grabador y el metrónomo se utilizan simultáneamente, la grabación se iniciará cuando se muestre el recuento previo “-1” (1 tiempo antes).

El sonido del metrónomo procedente del altavoz se detendrá poco antes de iniciarse la grabación. Para escuchar el metrónomo durante la grabación, utilice auriculares conectados al jack PHONES.

Reproducción de la pista con tempo sincronizado

1. Con el grabador detenido, pulse el botón o el botón y a continuación, seleccione la pista con tempo sincronizado que desea reproducir.

Cuando se selecciona una pista con tempo sincronizado, el icono correspondiente aparecerá en la pantalla.

El tempo y el tiempo se ajustarán a los

valores de tempo y tiempo almacenados como datos de pista.

Nota: los ajustes de tempo y tiempo no cambiarán si selecciona una pista sin tempo sincronizado.

Tras seleccionar una pista con tempo sincronizado, puede utilizar los botones TEMPO UP/DOWN, el botón TAP y los botones BEAT UP/ DOWN para cambiar los ajustes de tempo o tiempo. Si desea recuperar los valores almacenados como datos de pista, seleccione temporalmente un número de pista distinto y, a continuación, vuelva a seleccionar la pista con tempo sincronizado.

1. Pulse el botón PLAY/STOP para reproducir la pista con tempo sincronizado.

La reproducción se iniciará 1 tiempo después de pulsar el botón. "0:00" continuará parpadeando en el indicador de tiempo de la pantalla hasta que se inicie la reproducción.

Cuando se inicie la reproducción de la pista con tempo sincronizado, el péndulo del metrónomo oscilaráAdemás, el botón TAP TEMPO parpadeará al ritmo del tempo.

1. Puede silenciar o reproducir el sonido del metrónomo pulsando el botón START/STOP mientras se reproduce una pista con tempo sincronizado.

Reproducción en bucle de una pista con tempo sincronizado

La reproducción en bucle de una pista con tempo sincronizado se realiza utilizando el mismo procedimiento que en la reproducción en bucle de una pista normal cuando el grabador se utiliza individualmente. (Página 149 "Reproducción en bucle")

Reproducción de una pista normal

También se puede reproducir una pista normal cuando el metrónomo y el grabador se utilizan simultáneamente. Cuando se selecciona una pista normal, el icono de pista con tempo sincronizado no aparecerá en la pantalla.

Eliminación de una pista

Una pista se puede eliminar utilizando el mismo procedimiento que cuando se grabador se utiliza individualmente. (Página 150 "Eliminación de una pista")

Uso del afinador, del metrónomo y del grabador simultáneamente

El afinador, el metrónomo y el grabador se pueden utilizar simultáneamente.

Pulse el botón TUNER ON, el botón METRONOME ON y el botón RECORDER ON para activar el afinador, el metrónomo y el grabador, respectivamente.

Calibración del afinador Tempo del metrónomo

V/ P/S IN/ S/C/D 440Hz - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - 120 - 80 - 60 - 40 - 30 - 20 - 10 - 5 - 2 - 1 - 0.5 - 0.2 - 0.1 - 0.05 - 0.02 - 0.01 - 0.005 - 0.002 - 0.001 - 0.0005 - 0.0002 - 0.0001 - 0.00005 - 0.00002 - 0.00001 - 0.000005 - 0.000002 - 0.000001 - 0.0000005 - 0.0000002 - 0.0000001 - 0.00000005 - 0.00000002 - 0.00000001 - 0.000000005 - 0.000000002 - 0.000000001 - 0.0000000005 - 0.0000000002 - 0.0000000001 - 0.00000000005 - 0.00000000002 - 0.000000000

Número de pista del grabador Tiempo del metrónomo

Operaciones del afinador

El afinador solo funcionará en el modo Medidor.

No se pueden utilizar los modos Salida de sonido ni Regreso de sonido.

Cuando el grabador está detenido o durante la grabación, la afinación se realiza con la entrada desde el jack INPUT o el micrófono interno.

Si el grabador se está utilizando para la reproducción (incluida la reproducción en bucle), la afinación se realiza con el sonido de reproducción de la pista.

La afinación no se realiza si el grabador está en modo de grabación-espera, durante el recuento previo o mientras se está eliminando una pista.

Los procedimientos del afinador son los mismos que cuando se utiliza individualmente.

Consulte Página 139 "Uso del afinador" y "Uso del grabador y del afinador simultáneamente" en la página 151.

Operaciones del metrónomo

El péndulo del metrónomo no aparecerá en la pantalla debido a que el medidor de afinación aparecerá en la misma.

Todos las demás procedimientos y operaciones son los mismos que cuando el metrónomo se utiliza simultáneamente con el grabador.

Consulte "Uso del metrónomo" en la página 142 y "Uso del afinador, del metrónomo y del grabador simultáneamente" en la página 156.

Operaciones del grabador

Con el grabador, es posible grabar una pista con tempo sincronizado utilizando el

mismo procedimiento que cuando se utiliza simultáneamente con el metrónomo. Para obtener más información sobre las operaciones y procedimientos, consulte "Uso del grabador y del metrónomo simultáneamente" en la página 152.

Eliminación de una pista

Una pista se puede eliminar utilizando el mismo procedimiento que cuando se grabador se utiliza individualmente. (Página 150 "Eliminación de una pista")

Conexión de un ordenador

Al utilizar el cable USB incluido para conectar el TMR-50 a un ordenador, el TMR-50 se puede utilizar como un dispositivo USB normal. Los datos grabados se pueden transferir al ordenador, o bien los datos de música guardados en el ordenador se pueden transferir al TMR-50.

Cuando el TMR-50 se conecta a un ordenador, el afinador, el metrónomo y el grabador no funcionan.

Requerimientos del Sistema

Windows

Ordenador con puerto USB ejecutando

Microsoft Windows XP/Vista/7

Macintosh

Mac OS X 10.5 o posterior

Conexión del TMR-50 al ordenador

Asegúrese de utilizar el cable USB incluido para conectar el TMR-50 al ordenador.

1. Desactive la alimentación del TMR-50.
2. Active la alimentación del ordenador.
3. Utilice el cable USB para conectar el TMR-50 al ordenador.

Una vez finalizadas las conexiones, aparecerá la pantalla siguiente en la visualización.

USB

Nota: cuando el TMR-50 está conectado a un ordenador mediante el cable USB, la alimentación se suministra a través del ordenador.

Transferencia de datos

Los datos grabados por el TMR-50 se pueden copiar en el ordenador, o bien los datos de música guardados en el ordenador se pueden copiar en el TMR-50.

El TMR-50 puede reproducir datos de audio PCM estéreo o mono con formato WAV de 44,1 kHz a 16 bits.

Windows

1. Desde "Mi PC", haga doble clic para abrir "disco extraíble *".

Nota: “*”y”**“ que siguen a “Disco extraíble” varían dependiendo del entorno de ordenador.

1. Para copiar datos, arrastre y suelte los datos grabados en cualquier ubicación del ordenador.

Mac OS X

1. Haga doble clic para abrir el icono de la unidad (NO NAME) en el escritorio.

2. Para copiar datos, arrastre y suelte los datos grabados en cualquier ubicación del ordenador.

Incorporación de datos desde el ordenador Puede copiar archivos de formato WAV desde el ordenador y reproducirlos en el TMR-50.

1. Copie los archivos en la carpeta EXTRA del TMR-50.

Se puede detectar un máximo de diez archivos.

Durante la reproducción de los archivos, los números de pista aparecerán como "E0"–"E9".

Desconexión del TMR-50 del ordenador

Windows

1. Haga clic en el icono que aparece en la parte derecha de la barra de tareas del ordenador.
2. En el menú emergente, haga clic en "Quitar el dispositivo de almacenamiento masivo USB [letra de la unidad] con seguridad".

La pantalla siguiente aparecerá en la visualización del TMR-50.

CBL ↓↑ Aparecen alternativamente OFF

Con Windows Vista y Windows 7, la pantalla mostrada anteriormente no aparecerá automáticamente una vez realizada la operación de desconexión del ordenador. Tras realizar una operación de desconexión segura del ordenador, mantenga pulsado el botón RECORDER ON durante aproximadamente 3 segundos. A continuación, aparecerá la pantalla mostrada anteriormente.
Antes de desconectar el cable USB, asegúrese de que la pantalla mostrada anteriormente aparece en la visualización.
Tras realizar una operación de desconexión segura del ordenador, asegúrese

de mantener pulsado el botón RECORDER ON durante aproximadamente 3 segundos.

1. Desconecte el TMR-50 del ordenador.

Mac OS X

1. Arrastre el icono de la unidad en el escritorio a la Papelera. Como alternativa, seleccione "Expulsar TMR-50" desde el menú Archivo.

2. Desconecte el TMR-50 del ordenador.

Formateo

Si la grabación o la reproducción de un archivo grabado no son posibles, aparecerá un mensaje de error

6:01 OK

Si esto sucede, utilice un cable USB para conectar el TMR-50 a un ordenador y, a continuación, intente ejecutar Chkdsk (Windows) o Disk Utility [Utilidad de disco] (Mac OS X) desde el ordenador. Si el problema no se resuelve, siga el procedimiento siguiente para formatear la unidad.

Asegúrese de formatear utilizando el TMR-50.

Formateo con baterías

recomienda utilizar la alimentación USB al formatear la unidad. (Página 162 "Formateo con alimentación USB")

1. Desactive la alimentación del TMR-50.

2. Con el botón A-B/DELETE y el botón REC pulsados, pulse el botón RECORDER ON. El TMR-50 accede al modo de formateo. La pantalla siguiente aparecerá en la visualización y los tres indicadores de la guía de afinación se iluminarán en rojo.

Encendida en rojo FMT OK CANCEL

Para cancelar el procedimiento de formateo, pulse el botón▶.

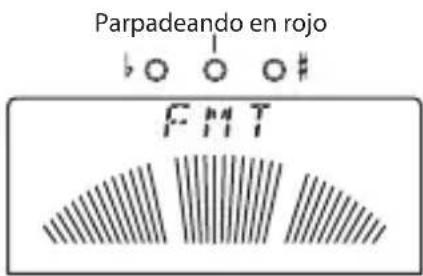

1. Pulse el botón | para formatear. Durante el formateo, la pantalla siguiente aparecerá en la visualización y los tres indicadores de la guía de afinación parpadearán secuencialmente en rojo.

Parpadeando en rojo FMT

Una vez finalizado el procedimiento de formateo, la alimentación se desactivará.

Formateo con alimentación USB

1. Desactive la alimentación del TMR-50.
2. Mantenga pulsado el botón A-B/DELETE y el botón REC mientras utiliza un cable USB para conectar el TMR-50 a un ordenador.
3. Siga el mismo procedimiento que para el formateo con baterías.

Página 161 "Formateo con baterías"

1. Una vez finalizado el procedimiento de

formateo, en la visualización aparecerá una pantalla indicando que desconecte la unidad del ordenador.

Página 160 "Desconexión del TMR-50 del ordenador"

5. Desconecte el TMR-50 del ordenador.

Solución de Problemas

■ La unidad no se enciende.
- ¿Es posible que el símbolo de batería esté parpadeando?
Sustituya las baterías. No es posible grabar si el símbolo de batería está parpadeando.
- Asegúrese de que las baterías se insertan con las polaridades (+, -) en la orientación correcta.
■ No aparece nada en la pantalla.
- ¿Está encendido el TMR-50?
■ No hay Sonido.
- ¿Están los auriculares conectados correc-

tamente?

• Asegúrese de que el volumen no está establecido en "0".
• Asegúrese de que la energía de la batería es suficiente.
  ■ No se puede grabar.
• Asegúrese de que hay suficiente espacio de memoria. Compruebe el tiempo de grabación disponible.
• Asegúrese de que la energía de la batería es suficiente.
• Si ha aparecido el mensaje de error, formatee el TMR-50.

■ No se puede reproducir.

- ¿Ha aparecido el mensaje de error? Si ha aparecido con frecuencia, formatee el TMR-50.

- Si intenta reproducir datos de música transferidos desde un ordenador, asegúrese de que el formato de archivo es compatible

con el TMR-50.

■ El ordenador no reconoce el TMR-50.

• Asegúrese de que el TMR-50 está conectado al ordenador correctamente mediante el cable USB incluido.
• Asegúrese de que la alimentación del ordenador esté encendida.

Especificaciones Principales

Sección del grabador

Formato de grabaciónFormato WAV de formato de audio PCM (extensión: .wav), 44,1 kHz a 16 bits

Tiempo de grabación disponible: 20 minutos aprox. (Memoria interna: 120 MB)

Número total de pistas: 100 pistas máx.

Sección del afinador

Temperamento: 12-notas, temperamento igual

Rango de detección*: C1 (32,70 Hz)–C8 (4186,01 Hz) para una onda sunisoidal

Tonos de Referencia:C3 (130,81 Hz)–C6 (1046,50 Hz) 3 de octava

Modos de afinación Modo Medidor (AUTO), modo Salida de sonido (MANUAL), modo Regreso de sonido (AUTO)

Intervalo de calibración:

A4 = 410 Hz - 480 Hz

(pasos de 1 Hz)

Precisión de medición: Dentro de ±1centésima

Precisión del sonido: Dentro de ±1centésima

Sección del metrónomo

Intervalo de tempo: 30–252 tiempos por minuto (bpm)

Ajuste de tempo: PASO DE PÉNDULO, PASO COMPLETO, MARCACIÓN DEL TEMPO

Marcas de tiempo: 0–9 tiempos, dosillos, tresillos, tresillos sin el tiempo central, cuatrillos, cuatrillos sin los tiempos centrales

Precisión de tempo: ±0,3%

Estándar principal

Conectores: Jack INPUT (1/4" mono), jack PHONES (1/8" mini)

Altavoz: Altavoz dinámico (ø23 mm)

Alimentación: Dos baterías AAA (baterías de carbón-zinc, alcalinas o de metal hidruro de níquel)

Vida útil de las baterías:

Grabador... Aproximadamente 16/13/11 horas de grabación/reproducción (luz de fondo: Desactivada/Auto/Suave, longitud máxima de aproximadamente 20 minutos para una grabación/reproducción única, cuando se utilizan baterías de alcalinas)

Afinador... Aproximadamente

24/22/20 horas (luz de fondo: Desactivada/Auto/Suave,

entrada continua de A4, si se utilizan baterías de alcalinas)

Metrónomo... Aproximadamente 18/16/14 horas (luz de fondo: Desactivada/Auto/Suave, tempo: 120, cuatro tiempos, volumen máximo si se utilizan baterías de alcalinas)

Dimensions: 111 (An) x 82 (Pr) x 18 (Al) mm

Peso: 119 g (incluidas las baterías suministradas)

Elementos incluidos: Manual de usuario, baterias AAA (x2) Cable USB

La calibración y el tono de referencia del afinador así como los ajustes de tempo, tiempo, Paso de péndulo, Paso completo y luz de fondo del metrónomo se almacenan aunque la alimentación esté desactivada.

Sin embargo, cuando se cambian las baterías,

estos ajustes regresarán a los valores por defecto siguientes.

Valores por defecto:

Calibración = 440 Hz, intervalo de detección = A4, tempo = 120, marca de tiempo = cuatro tiempos, tipo de ajuste de tempo = PENDULUM STEP, ajuste de luz de fondo = desactivada

* Aunque el tono se encuentre dentro del intervalo de detección, puede que el TMR-50 no sea capaz de detectar el tono si el sonido contiene numerosos armónicos superiores (como las notas bajas y altas de un piano acústico) o si el instrumento tiene una desactivación rápida.

Las especificaciones y el aspecto están sujetas a cambios sin previo aviso por mejora.

KORG

KORG INC.

4015-2 Yanokuchi, Inagi-city, Tokyo 206-0812 Japan

© 2012 KORG INC.
