BEDIENUNGSANLEITUNG TMR50 KORG

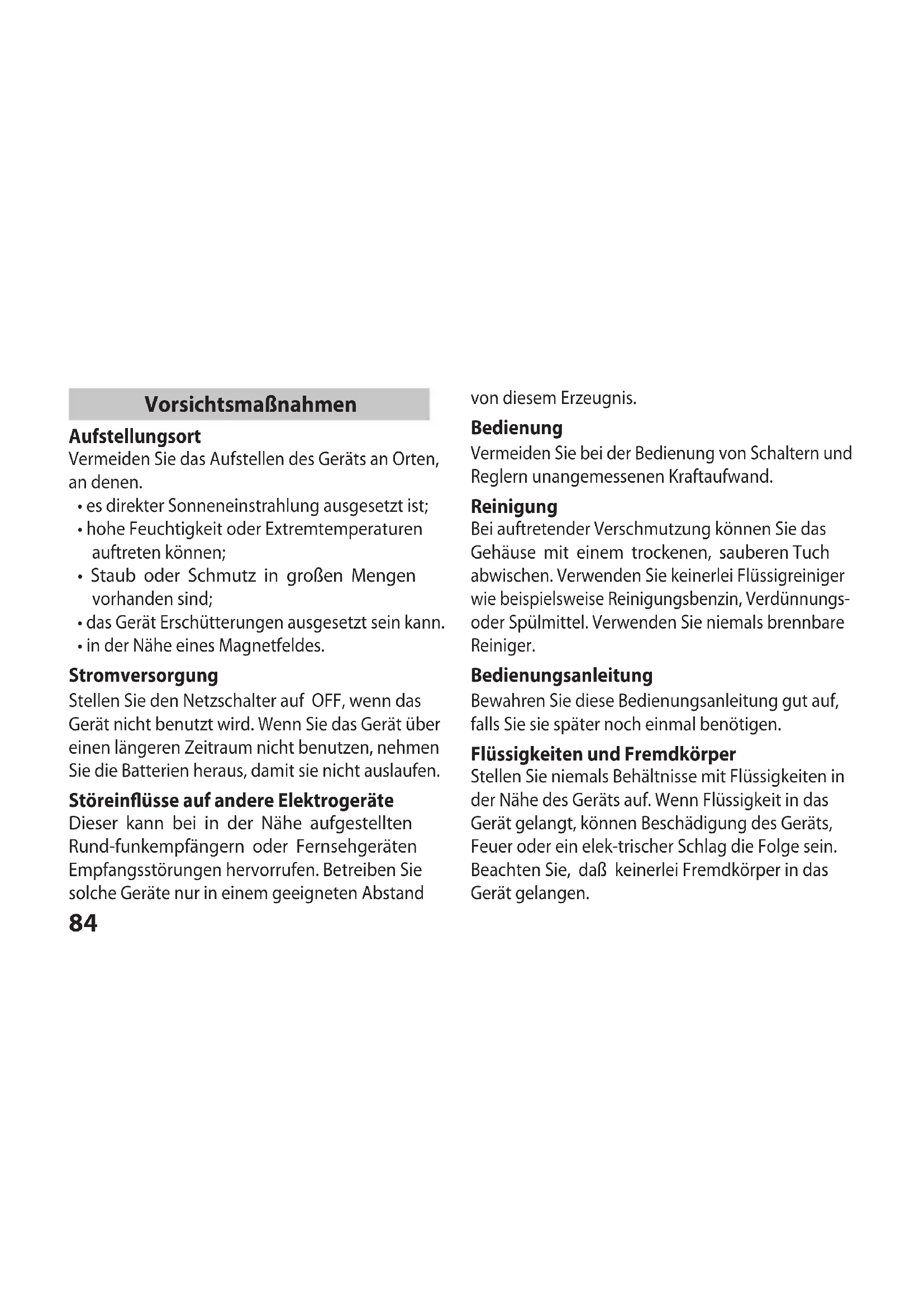

Vermeiden Sie das Aufstellen des Geräts an Orten, an denen.

• es direkter Sonneneinstrahlung ausgesetzt ist;
• hohe Feuchtigkeit oder Extremtemperaturen auftreten können;
  • Staub oder Schmutz in großen Mengen vorhanden sind;
• das Gerät Erschütterungen ausgesetzt sein kann.
  • in der Nähe eines Magnetfeldes.

Stromversorgung

Stellen Sie den Netzschalter auf OFF, wenn das Gerät nicht benutzt wird. Wenn Sie das Gerät über einen längeren Zeitraum nicht benutzen, nehmen Sie die Batterien heraus, damit sie nicht auslaufen.

Störeinflüsse auf andere Elektrogeräte

Dieser kann bei in der Nähe aufgestellten Rund-funkempfängern oder Fernsehgeräten Empfangsstörungen hervorrufen. Betreiben Sie solche Geräte nur in einem geeigneten Abstand von diesem Erzeugnis.

Bedienung

Vermeiden Sie bei der Bedienung von Schaltern und Reglern unangemessenen Kraftaufwand.

Reinigung

Bei auftretender Verschmutzung können Sie das Gehäuse mit einem trockenen, sauberen Tuch abwischen. Verwenden Sie keinerlei Flüssigreiniger wie beispielsweise Reinigungsbenzin, Verdünnungs- oder Spülmittel. Verwenden Sie niemals brennbare Reiniger.

Bedienungsanleitung

Bewahren Sie diese Bedienungsanleitung gut auf, falls Sie sie später noch einmal benötigen.

Flüssigkeiten und Fremdkörper

Stellen Sie niemals Behältnisse mit Flüssigkeiten in der Nähe des Geräts auf. Wenn Flüssigkeit in das Gerät gelangt, können Beschädigung des Geräts, Feuer oder ein elek-trischer Schlag die Folge sein. Beachten Sie, daß keinerlei Fremdkörper in das Gerät gelangen.

Hinweis zur Entsorgung (Nur EU)

Wenn Sie das Symbol mit der „durchgekreuzten Mülltonne“ auf Ihrem Produkt, der d a zugehörigen Bedienungsanleitung, der Batterie oder der Verpackung sehen, müssen Sie das Produkt in der vorgeschriebenen Art und Weise entsorgen um Schäden an der menschlichen Gesundheit und der Umwelt zu vermeiden. Batterien oder Akkus, die Schadstoffe enthalten, sind auch mit dem Symbol einer durchgekreuzten Mülltonne gekennzeichnet. In der Nähe zum Mülltonnensymbol befindet sich die chemische Bezeichnung des Schadstoffes.

WICHTIGER HINWEIS FÜR KUNDEN

Dieses Produkt wurde unter strenger Beachtung von Spezifikationen und Spannungsanforderungen hergestellt, die im Bestimmungsland gelten. Wenn Sie dieses Produkt über das Internet, per Postversand und/oder mit telefonischer Bestellung gekauft haben, müssen Sie bestätigen, dass dieses Produkt für Ihr Wohngebiet ausgelegt ist.

WARNUNG: Verwendung dieses Produkts in einem anderen Land als dem, für das es bestimmt ist, verwendet wird, kann gefährlich sein und die Garantie des Herstellers oder Importeurs hinfällig lassen werden. Bitte bewahren Sie diese Quittung als Kaufbeleg auf, da andernfalls das Produkt von der Garantie des Herstellers oder Importeurs ausgeschlossen werden kann.

* Alle Produkt- und Firmennamen sind Warenzeichen oder eingetragene Warenzeichen der betreffenden Eigentümer.

Inhalt

Die wichtigsten Funktionen ....87

Einsetzen der Batterien 87

Verwendung des Ständers 89

Teile des TMR-50......89

Schnellstartanleitung ......92

Ein-/Ausschalten des Geräts ......95

Hintergrundbeleuchtung ......96

Anschlüsse 97

Verwendung des Stimmgeräts ......97

Verwenden des Metronoms ......101

Gleichzeitige Verwendung des Stimmgeräts und Metronoms 103

Verwenden des Recorders ......105

Gleichzeitiges Verwenden von Recorder und Stimmgerät ....110

Gleichzeitiges Verwenden von Recorder und Metronom 111

Gleichzeitiges Verwenden von Stimmgerät, Metronom und Recorder ....115

Anschluss an einen Computer ....117

Formatierung ....120

Fehlersuche 122

Technische Daten ....123

Vielen Dank für den Kauf des Korg Stimmgerät Metronom Recorder TMR-50.

Die wichtigsten Funktionen

Mit dem TMR-50 können Sie über das integrierte Mikrofon oder über ein angeschlossenes Mikrofon Ihr Instrument stimmen und das Gespielte aufnehmen. Außerdem erlaubt Ihnen das TMR-50, den Recorder, das Stimmgerät und das Metronom sowohl getrennt voneinander als auch gleichzeitig zu verwenden.

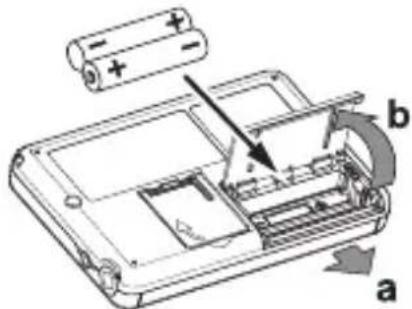

Einsetzen der Batterien

Stellen Sie sicher, dass der Recorder ausgeschaltet ist, bevor Sie die Batterien austauschen.

1. Schieben Sie den Batteriefachdackel auf der Rückseite des TMR-50 in Richtung „a“ und öffnen Sie die Abdeckung in Richtung „b“ (siehe nebenstehende Abbildung).

2. Setzen Sie Batterien unter Beachtung der richtigen Polung ein.

1. Um eine korrekte Anzeige der verbleibenden Batterieladung zu gewährleisten, befolgen Sie die Anweisungen im Abschnitt „Einstellen des Batterietyps“ auf Seite 88 und wählen Sie den verwendeten Batterietyp.

Leere Batterien sind unverzüglich aus dem Gerät zu entfernen. Außerdem sollten Sie die Batterien entnehmen, wenn Sie das Gerät über einen längeren Zeitraum nicht verwenden werden.

Bei Fehlfunktionen entnehmen Sie die Batterien einmal und setzen sie dann neu ein.
Verwenden Sie bereits benutzte Batterien nicht zusammen mit neuen Batterien und setzen Sie stets identische Batterietypen ein.
Wenn die Batterien schwach werden, erscheint ein Batteriesymbol links im Display.

1000 2000 488 ms

Wenn sich die Batterien weiter entleeren, blinkt das Batteriesymbol. In diesem Fall kann die Aufzeichnungsfunktion nicht mehr verwendet werden. Obwohl Sie weiterhin die aufgenommenen Daten wiedergeben sowie das Stimmgerät und das Metronom verwenden können, sollten Sie die Batterien so bald wie möglich austauschen.

Einstellen des Batterietyps

Um eine korrekte Anzeige der verbleibenden Batterieladung zu gewährleisten, müssen Sie den verwendeten Batterietyp festlegen.

1. Nachdem Sie die Batterien ausgetauscht haben und das Gerät einschalten, können Sie auf dem Display den verwendeten Batterietyp festlegen.

BAT OK AL Batterietyp

1. Drücken Sie die TAP TEMPO-Taste, um den verwendeten Batterietyp auszuwählen. AL: Alkali-Batterien oder Zink-Kohle-Batterien nH: Nickel-Metallhydrid-Batterien
2. Drücken Sie die | Taste. Die Einstellung ist abgeschlossen und das

TMR-50 wird eingeschaltet.

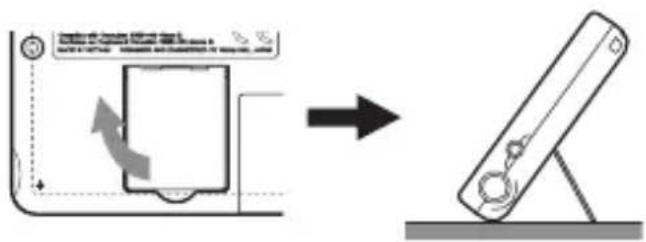

Verwendung des Ständers

Sie können den an der Rückseite des TMR-50 vorhandenen Ständer verwenden, um das Gerät zur leichten Betrachtung zurückzuklappen.

1. Stimmgerät-Sektion
2. USB-Anschluss
3. Beleuchtungstaste
4. Recorder-Sektion
5. Lautsprecher

6. Mikrofon

7. INPUT-Buchse

8. PHONES-Buchse
9. Metronom-Sektion
10. Lautstärke
11. Stimmhilfe
12. Display

Stimmgerät-Sektion

a. TUNER ON-Taste
b. Tasten CALIB/NOTE ▲, ▼
c. SOUND-Taste
d. SOUND BACK-Taste

TUNER ON a CALIB NOTE b SOUND c SOUND BACK d

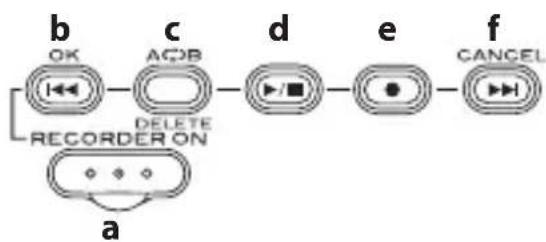

Recorder-Sektion

a. RECORDER ON-Taste
b. |◀◀Taste
c. A-B/DELETE-Taste
d. PLAY/STOP-Taste
e. REC/PAUSE-Taste
f.▶▶▶Taste

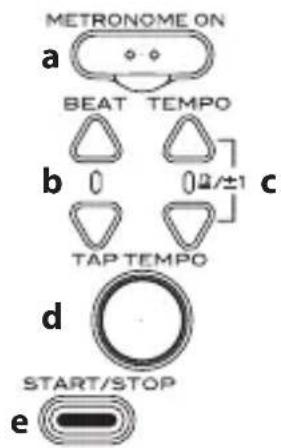

Metronom-Sektion

a. METRONOME ON-Taste
b. Tasten BEAT ▲, ▼
c. Tasten TEMPO ▲, ▼
d. TAP TEMPO-Taste
e. START/STOP-Taste

METRONOME ON a BEAT TEMPO b 0 02/±1 c TAP TEMPO d START/STOP e

Display

TURER RECORDER 10:00:00 IETRONOME TEMPOR 388 a 488Hz 2.7 c BEAT 8 d OK ACB TRACK 88 REC CANCEL e f g h i j k

a. Referenztonanzeige
b. Noten-/Zeitanzeige
c. Tempoanzeige
d. Taktanzeige
e. OK-Symbol
f. A-B-Symbol
g. Symbol für temposynchronen Track
h. Track-Nummer
i. PLAY-Symbol
J. REC-Symbol
k. CANCEL-Symbol

Schnellstartanleitung

Mit dem TMR-50 können Sie über das integrierte Mikrofon oder über ein angeschlossenes Mikrofon das Gespielte aufnehmen. Dafür müssen Sie keine komplexen Einstellungen (wie etwa den Aufnahmepegel) festlegen, sondern können das Gespielte ganz einfach aufnahmen. Außerdem können Sie Ihre Aufnahme gleich danach abspielen, um sie zu überprüfen. Im folgenden Abschnitt werden vom Einschalten des Recorders über die Aufnahme bis hin zur Wiedergabe und zum Löschen des aufgenommenen Materials alle grundlegenden Funktionen des Recorders erklärt. Befolgen Sie die Anweisungen unter Berücksichtigung des Abschnitts „Teile des TMR-50“ auf Seite 89.

Aufnahme

1. Bereiten Sie Ihr Musikinstrument vor. Verwenden Sie bei akustischen Saiteninstrumenten und Blasinstrumenten das

integrierte Mikrofon.

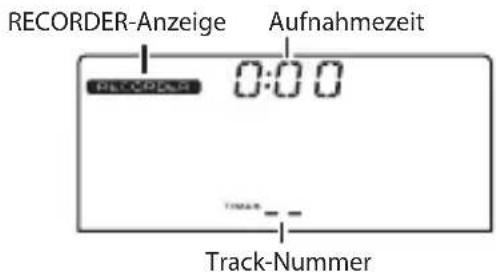

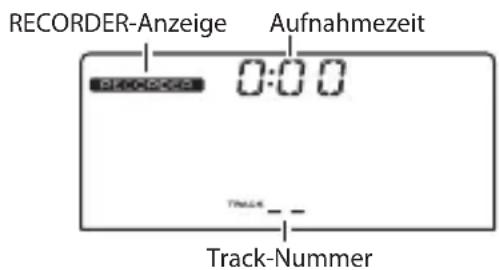

2. Drücken Sie die RECORDER ON-Taste, um den Recorder einzuschalten.

Bei eingeschaltetem Recorder werden die RECORDER-Anzeige, die Track-Nummer und die Aufnahmezeit auf dem Display angezeigt. Wenn Sie zum ersten Mal aufnehmen bzw. wenn keine aufgenommenen Tracks vorliegen, erscheint „–“ auf der Track-Anzeige des Displays.

RECORDER-Anzeige Aufnahmezeit 0:00 Track- Track-Nummer

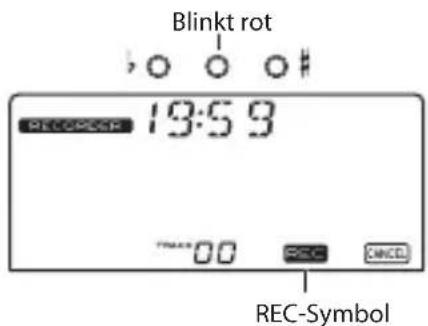

3. Drücken Sie die REC-Taste.

Der Recorder geht in den Bereitschaftsmodus über und die blinkende Aufnahmezeitanzeige

gibt die verfügbare Aufnahmezeit an. Die mittlere Anzeige der Stimmhilfe blinkt rot. Zusätzlich blinken die Track-Nummer „0“ und das REC-Symbol auf dem Display.

Blinkt rot 19:59 REC-Symbol

Das TMR-50 stellt den Aufnahmepegel automatisch ein, sodass Sie vor der Aufnahme keine Einstellungen vornehmen müssen.

4. Drücken Sie die PLAY/STOP-Taste oder die REC-Taste, um die Aufnahme zu starten. Spielen Sie Ihr Instrument.

Während der Aufnahme leuchtet die mittlere Anzeige der Stimmhilfe rot.

Leuchtet rot 0:15 TIME 00 REC CANCEL

1. Wenn Sie die Aufnahme beenden wollen, drücken Sie die PLAY/STOP-Taste.

Wiedergabe des aufgenommenen Materials

Befolgen Sie diese Anweisungen, um das aufgenommene Material wiederzugeben.

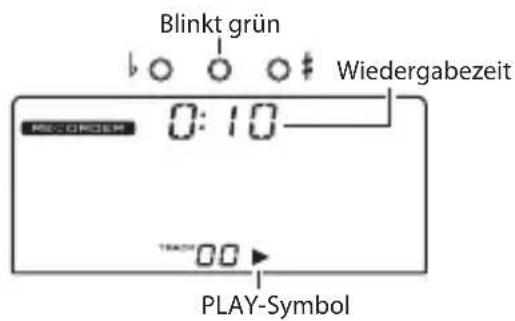

1. Drücken Sie die PLAY/STOP-Taste, nachdem Sie die Aufnahme beendet haben.

Das aufgenommene Material wird wiedergegeben.

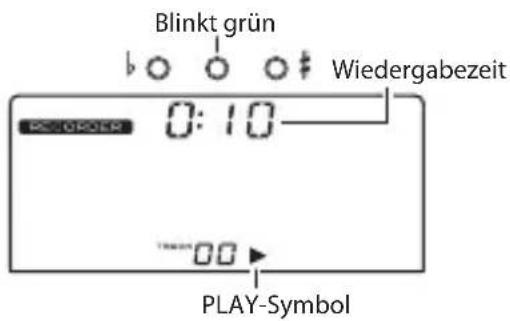

Die mittlere Anzeige der Stimmhilfe blinkt grün und das PLAY-Symbol wird auf dem Display angezeigt.

Blinkt grün Wiedergabezeit 0:10 PLAY-Symbol

Verwenden Sie den Lautstärkeregler, um die Wiedergabelautstärke einzustellen. Die Wiedergabe wird am Ende der Aufnahme automatisch gestoppt.

Löschen des aufgenommenen Materials

Befolgen Sie diese Anweisungen, um das aufgenommene Material zu löschen.

1. Drücken Sie bei gestopptem Recorder die A-B/DELETE-Taste.

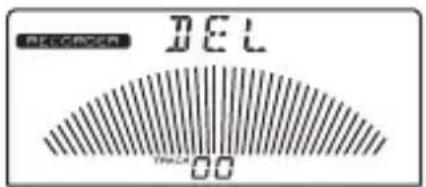

Der Löschbildschirm wird auf dem Display angezeigt und die Track-Nummer blinkt.

DEL OK TIME 00 CANCEL

2. Drücken Sie die Taste, um den Track zu löschen.

Wenn der Track gelöscht wurde, erscheint „--“ auf der Track-Anzeige des Displays.

RECORDED 0:00 TRACK__

Das waren die grundlegenden Verfahren zum Aufnehmen, Wiedergeben und Löschen von Tracks mit dem TMR-50. Der Recorder des TMR-50 kann gleichzeitig mit dem Stimmgerät und dem Metronom verwendet werden.

Weitere Informationen zum Recorder

finden Sie im Abschnitt „Verwenden des Recorders“ auf Seite 105.

Ein-/Ausschalten des Geräts

Mithilfe der TUNER ON-Taste, der METRONOME ON-Taste und der RECORDER ON-Taste können Sie das TMR-50 einschalten.

Der TUNER ON-Taster und der METRO-NOME ON-Taster stehen weniger hervor als die anderen Tasten, damit das TMR-50 nicht unabsichtlich eingeschaltet wird. Drücken Sie zum Ein- und Ausschalten des Geräts die Einschalttaste.

Einschalten des Geräts

Drücken Sie entweder die TUNER ON-Taste, die METRONOME ON-Taste oder die RECORDER ON-Taste, um das Gerät einzuschalten.

Durch Drücken der TUNER ON-Taste aktivieren Sie den Messmodus des Stimmgeräts, und auf dem Display wird, "הַרְׁעֹן"

Durch Drücken der METRONOME OM-Taste schalten Sie das Metronom ein, und auf dem Display wird „METRONOME

Durch Drücken der RECORDER ON-Taste schalten Sie den Recorder ein und auf dem Display wird „ RECORDER

Das TMR-50 erlaubt Ihnen, das Stimmgerät, das Metronom und den Recorder gleichzeitig zu verwenden.

Ausschalten des Geräts

Das TMR-50 wird ausgeschaltet, wenn Sie das Stimmgerät, das Metronom und/oder den Recorder ausschalten.

Ausschalten des Stimmgeräts

Wenn das Stimmgerät arbeitet, drücken Sie den TUNER ON-Taster, um das Stimmgerät auszuschalten. Das Stimmgerät schaltet sich außerdem automatisch aus, wenn

innerhalb von 20 Minuten kein Eingangssignal empfangen und das Gerät nicht bedient wird.

Ausschalten des Metronoms

Wenn das Metronom arbeitet, drücken Sie den METRONOME ON-Taster, um das Metronom auszuschalten. Das Metronom schaltet sich außerdem automatisch aus, wenn es länger als 20 Minuten angehalten und nicht bedient wird.

Ausschalten des Recorders

Drücken Sie bei eingeschaltetem Recorder die RECORDER ON-Taste, um den Recorder auszuschalten. Der Recorder schaltet sich außerdem automatisch aus, wenn er 20 Minuten lang nicht verwendet wird.

Hintergrundbeleuchtung

Drücken Sie bei Bedarf die Beleuchtungs-taste „„, um die Hintergrundbeleuchtung einzustellen.

Mit jedem Tastendruck verändert sich die Hintergrundbeleuchtung gemäß folgendem Schema: Soft → Auto → Aus → Soft ...

Soft: Geringe Leuchtstärke zum Schonen der Batterie.

Auto: Die Hintergrundbeleuchtung leuchtet hell, wenn bei eingeschaltetem Stimmgerät ein Eingangssignal empfangen wird und wenn die Tasten gedrückt werden.

Wenn 10 Sekunden lang kein Ton gespielt oder keine Taste gedrückt wird, verringert sich die Beleuchtungsstärke automatisch.

Aus: Die Hintergrundbeleuchtung ist deaktiviert.

Anschlüsse

Wenn Sie eine Verbindung mit einem Instrument oder Kontaktmikrofon usw. herstellen wollen

Wenn Sie ein Instrument mit einem Pickup, wie eine elektrische Gitarre, stimmen wollen dann schließen Sie ein Kabel an Ihr Instrument an und stecken das Kabel in die INPUT-Buchse des TMR-50.

Die INPUT-Buchse ist nur für 1/4-Zoll-Monokabel geeignet. Stereokabel (TRS) können nicht verwendet werden.

Wenn Sie ein Instrument mit getrennt erhältlichen Korg Kontaktmikrofon stimmen wollen, stecken Sie das Kontaktmikrofon in die INPUT-Buchse des TMR-50.

Wenn das Instrument nicht an die INPUT-Buchse angeschlossen wird, kann es mithilfe des integrierten Mikrofons gestimmt werden.

Anschluss von Kopfhörern

Sie können 1/8-Zoll-Ministecker-Ohrhörer an die PHONES-Buchse anschließen. Wenn eingesteckt, kommt kein Ton vom Lautsprecher. Verwenden Sie den Lautstärkeregler zum Einstellen der Lautstärke der Kopfhörern.

Verwendung des Stimmgeräts

Stimmen unter Beobachtung der Messanzeige (Messmodus)

1. Schließen Sie Ihr Instrumentenkabel oder Kontaktmikrofon an die INPUT-Buchse des TMR-50 an.

Wenn das Instrument nicht an die INPUT-Buchse angeschlossen wird, kann es mithilfe des integrierten Mikrofons gestimmt werden.

1. Drücken Sie die TUNER ON-Taste. Im oberen Teil des Displays erscheint „

TUNER", und darunter wird die Kalibrierung (Referenzton) angezeigt.

1. Um die Kalibrierung zu ändern, drücken Sie die Taste CALIB/NOTE ▲ oder ▼. Der Kalibrierungswert erhöht oder verringert sich um jeweils 1 Hz. Sie können den Wert fortlaufend erhöhen oder verringern, indem Sie diese Tasten gedrück halten. Diese Einstellung bleibt gespeichert, auch wenn das Gerät ausgeschaltet wird.

2. Spielen Sie eine einzelne Note auf Ihrem Instrument. Die Note, die der gespielten Note am nächsten ist, wird in der Mitte des Displays angezeigt. Stimmen Sie das Instrument auf die korrekte Tonhöhe, so dass der gewünschte Notenname erscheint.

Wenn Sie das interne Mikrofon verwenden, bringen Sie das Instrument so nahe wie möglich zum Mikrofon, so dass keine

Außengeräusche beim Stimmvorgang eingefangen werden.

1. Während Sie eine einzelne Note auf Ihrem Instrument spielen, stimmen Sie Ihr Instrument so, dass die Spitze der Messanzeige „▼“ anzeigt, und die Mittenanzeige an der Stimmführung leuchtet.

Die linke Stimmanzeige leuchtet auf, wenn die Tonlage des Instruments Moll ist, und die rechte Anzeige leuchtet auf, wenn die Tonlage Dur ist.

Wenn Sie eine genaue große Terz oder eine kleine Terz über einer bestimmten Note stimmen wollen, verwenden Sie die Markierungen „“ (-13,7 Cent) oder „(+15,6 Cent) in der Messanzeige.

Stimmen zu einer genauen großen Terz oder einer kleinen Terz nach oben

Wenn Sie eine reine große Terz über A (0 Cent) abstimmen wollen, stimmen Sie Ihr

Instrument so, dass die Notennamen-Anzeige C anzeigt und die Messanzeige bei „ist. Wenn Sie eine kleine Terz über A (0 Cent) abstimmen wollen, stimmen Sie Ihr Instrument so, dass die Notennamen-Anzeige C anzeigt und die Messanzeige bei „ist.

Stimmen auf einen Referenzton (Ton-Ausgabe-Modus)

1. Drücken Sie die TUNER ON-Taste.
   Sie schalten den Messmodus des Stimmgeräts ein.

2. Drücken Sie die SOUND-Taste, um den Ton-Ausgabe-Modus zu wählen.
   Der Referenzton wird entweder über die Kopfhörer (wenn an die PHONES-Buchse angeschlossen) oder über die Lautsprecher wiedergegeben. Stellen Sie die Wiedergabelautstärke mithilfe des Lautstärkereglers ein.

3. Wählen Sie die gewünschte Note mithilfe der Taste CALIB/NOTE ▲ oder ▼.

Der wiedergegebene Referenzton ändert sich nach folgendem Schema:

$$ \begin{array}{l} C (C 3) \Leftrightarrow C _ {#} \Leftrightarrow D \Leftrightarrow E _ {b} \Leftrightarrow E \Leftrightarrow F \Leftrightarrow F _ {#} \Leftrightarrow G \Leftrightarrow G _ {#} \Leftrightarrow \ A \Leftrightarrow B _ {b} \Leftrightarrow B \Leftrightarrow C (C 4) \ldots C (C 6) \Leftrightarrow C (C 3) \ldots \end{array} $$

Diese Einstellung bleibt gespeichert, auch wenn das Gerät ausgeschaltet wird.

1. Stimmen Sie Ihr Instrument gemäß dem Referenzton.

2. Drücken Sie die SOUND-Taste erneut, um zum Messmodus zurückzukehren.

Wenn Sie das Instrument an die INPUT-Buchse oder die Kopfhörer an die PHONES-Buchse anschließen, wird der Messmodus gestartet, und Sie können Ihr Instrument mithilfe der Messskala stimmen.

Stimmen mithilfe des Referenztons und der Messanzeige (Sound Back-Modus)

Mithilfe dieser Funktion können Sie Ihr Instrument stimmen, wenn entweder das Instrument an die INPUT-Buchse oder die Kopfhörer an die PHONES-Buchse (oder beide) angeschlossen sind.

1. Drücken Sie die TUNER ON-Taste.

Damit schalten Sie den Messmodus des Stimmgeräts ein.

1. Drücken Sie die SOUND BACK-Taste, um den Sound Back-Modus zu aktivieren.

Beim Sound Back-Modus wird der Referenzton wiedergegeben, der dem gespielten Ton am nächsten kommt. Stellen Sie die Lautstärke mithilfe des Lautstärkereglers ein.

Auf dem Display wird „angezeigt.

Wenn Kopfhörer an die PHONES-Buchse angeschlossen sind, wird der gespielte Ton über das integrierte Mikrofon oder

über die INPUT-Buchse empfangen und der Referenzton über die Kopfhörer wiedergegeben.

Wenn keine Kopfhörer an die PHONES-Buchse angeschlossen sind, wird der gespielte Ton über die INPUT-Buchse empfangen und der Referenzton über die Lautsprecher wiedergegeben.

Wenn weder die Kopfhörer an die PHONES-Buchse noch das Instrument an die INPUT-Buchse angeschlossen sind, kann der Sound Back-Modus nicht durchgeführt werden.

1. Stimmen Sie Ihr Instrument mithilfe des Referenztons und der Messanzeige.

2. Wenn Sie die SOUND BACK-Taste erneut drücken, kehren Sie in den Messmodus zurück.

Verwenden des Metronoms

Einstellen von Tempo und Taktbezeichnung

1. Drücken Sie die METRONOME ON-Taste.

Das Pendel des Metronoms erscheint auf dem Display und darüber wird „METRONOME“ angezeigt.

2. Drücken Sie zum Einstellen des Tempos die Taste TEMPO ▲ oder ▼.

Halten Sie die Tasten TEMPO ▲ und ▼ gleichzeitig 1 Sekunde lang gedrückt, um zwischen Pendel-Metronom-Schritt (Pendel wie bei einem mechanischen Metronom) und ganzem Schritt umzuschalten. Wenn Sie Pendel-Metronom-Schritt gewählt haben, erscheint „ auf dem Display.

Nachdem Sie „PENDEL-METRONOM SCHRITT“ oder „GANZER SCHRITT“ gewählt haben, drücken Sie die Taste TEMPO ▲ oder ▼ zum Einstellen des

Tempos. Diese Einstellung wird auch bewahrt, wenn das Gerät ausgeschaltet ist.

Wenn Sie „PENDEL-METRONOM SCHRITT“ gewählt haben

Durch Drücken der Taste TEMPO ▲ bzw. ▼ erhöhen bzw. verringern Sie das Tempo gemäß der folgenden Tempowerte. Sie können den Wert fortlaufend erhöhen oder verringern, indem Sie die entsprechende Taste gedrückt halten.

30, 32, 34, 36, 38, 40, 42, 44, 46, 48, 50, 52, 54, 56, 58, 60, 63, 66, 69, 72, 76, 80, 84, 88, 92, 96, 100, 104, 108, 112, 116, 120, 126, 132, 138, 144, 152, 160, 168, 176, 184, 192, 200, 208, 216, 224, 232, 240, 252

Wenn Sie „GANZER SCHRITT“ gewählt haben

Durch Drücken der Taste TEMPO ▲ bzw. ▼ wird das Tempo auf einer Skala von 30 – 252 um einen Wert erhöht bzw. verringert. Sie können den Wert fortlaufend erhöhen

oder verringern, indem Sie die entsprechende Taste gedrückt halten.

3. Drücken Sie die START/STOP-Taste zum Starten des Metronoms.

Das Metronompendel schwingt im festgelegten Tempo von links nach rechts, und die TAP TEMPO-Taste blinkt gemäß dem Takt.

4. Wenn Sie die Taktbezeichnung ändern wollen, drücken Sie die Taste BEAT ▲ oder ▼, um die Wahl vorzunehmen. Die Taktbezeichnung ändert sich wie folgt. Die Taktbezeichnung ändert sich wie folgt.

Drücken Sie die Taste BEAT ▲ oder ▼: 0 ⇔1 ... 9 (9 Takte)⇔ ∩(Duole)⇔ ∩(Triole) ⇔ ∩(Triole ohne Mittentaktschlag) ⇔ ∩(Quartole) ⇔ ∩(Quartole ohne Mittentaktschlag)⇔ 0 ...

5. Spielen Sie zusammen mit dem Metronomtempo.

1. Zum Stoppen des Metronoms drücken Sie die START/STOP-Taste.

Eingabe des Tap-Tempos

Das eingegebene Tap-Tempo wird als BPM (Taktschläge/Minute) angezeigt.

1. Drücken Sie die METRONOME ON-Taste. Das Pendel des Metronoms erscheint auf dem Display und darüber wird „ METRONOME“ angezeigt.
2. Drücken Sie die TAP TEMPO-Taste mehrmals in regelmäßigen Abständen. Das TMR-50 erkennt das beim Drücken der Taste verwendete Intervall und stellt es als Tempo ein.

Das Intervall wird als BPM (Taktschläge pro Minute) angezeigt.

Wenn das Tempo ermittelt wird, erscheint „●“ auf dem Display.

Wenn der von der Tap Tempo-Funktion

ermittelte BPM-Wert weniger als 30 beträgt, wird „Lo“ auf dem Display angezeigt und das Tempo auf „30“ eingestellt.

Wenn der von der Tap Tempo-Funktion ermittelte BPM-Wert mehr als 252 beträgt, wird „Hi“ auf dem Display angezeigt und das Tempo auf „252“ eingestellt.

1. Drücken Sie die START/STOP-Taste, um das Metronom zu starten.

Das Metronompendel schwingt im festgelegten Tempo von links nach rechts, und die TAP TEMPO-Taste blinkt gemäß dem Takt.

Das Tap-Tempo kann eingegeben werden, wenn das Metronom verwendet wird.

1. Spielen Sie Ihr Instrument gemäß dem Tempo.

2. Drücken Sie die START/STOP-Taste, um das Metronom zu beenden.

Gleichzeitige Verwendung des Stimmgeräts und Metronoms

Das TMR-50 erlaubt es Ihnen, Stimmgerät und Metronom gleichzeitig zu verwenden. Einzelheiten zum Stimmgerät-Betrieb und Metronom-Betrieb siehe „Verwendung des Stimmgeräts“ und „Verwendung des Metronoms“.

Gleichzeitige Verwendung des Stimmgeräts und Metronoms

Wenn Sie zum Beispiel zum Metronom spielen und feststellen, dass Ihr Instrument nicht richtig gestimmt ist, können Sie das Metronom weiter laufen lassen, während Sie das Instrument stimmen.

Verfahren Sie wie folgt.

1. Drücken Sie die METRONOME ON-Taste.
2. Drücken Sie die START/STOP-Taste zum Starten des Metronoms.

Wenn erforderlich, legen Sie Tempo und Taktbezeichnung usw. fest.

So legen Sie das Tempo fest: Tastern TEMPO ▲,▼ order TAP TEMPO-Taste

So legen Sie die Taktbezeichnung fest: Tastern BEAT ▲, ▼.

Bei gleichzeitiger Verwendung von Stimmgerät und Metronom können Sie nicht „Triole“, „Triole ohne Mittentaktschlagg“, „Quartole“, „Quartole ohne Mittentaktschlag“ als Taktbezeichnung wählen.

3. Drücken Sie die Taste TUNER ON zum Einschalten des Messmodus.

Das Display zeigt die Stimmanzeige an. Das Tempo des Metronoms wird durch das Blinken der TAP TEMPO-Taste angezeigt. Wenn Sie den Ton-Ausgabe-Modus einschalten wollen, müssen Sie die Taste SOUND drücken.

Um zum Sound Back-Modus zu wechseln, drücken Sie die SOUND BACK-Taste.

Stimmen im Messmodus

Wenn Sie eine einzelne Note auf Ihrem Instrument spielen, zeigt das Display den Namen der Note, die der gespielten Tonlage am nächsten liegt. Stimmen Sie Ihr Instrument unter Beobachtung des Messgeräts und der Stimmanleitung

Stimmen im Ton-Ausgabe-Modus

Stimmen Sie Ihr Instrument auf die gehörte Tonhöhe.

Sound-Back-Modus

Stimmen Sie Ihr Instrument mithilfe des Tons, der Messskala und der Stimmanzeige.

1. Drücken Sie nach dem Stimmen Ihres Instruments die TUNER ON-Taste bzw. die METRONOME ON-Taste, um das Stimmgerät bzw. das Metronom auszuschalten.

Verwenden des Recorders

Aufnahme

Informationen zu den Anzeigen auf dem Display finden Sie im Abschnitt „Schnellstartanleitung“ auf Seite 92.

1. Drücken Sie die RECORDER ON-Taste, um den Recorder einzuschalten.

RECORDER-Anzeige Aufnahmezeit 0:00 REORDER Track-Nummer

1. Drücken Sie die REC-Taste, um die Aufnahmebereitschaft zu aktivieren.

Blinkt rot b ○ ○ # 19:59 REC-Symbol 00 REC CANCEL

Um die Aufnahmebereitschaft zu beenden, drücken Sie die ▶Taste.

1. Drücken Sie die PLAY/STOP-Taste, um die Aufnahme zu starten.

Leuchtet rot 0:15 TIME 00 REC CANCEL

Insgesamt können Sie 100 Tracks mit dem TMR-50 aufnehmen. Die Gesamtaufnah-

mezeit beträgt allerdings ungefähr 20 Minuten. Wenn die Gesamtaufnahmezeit 23 Minuten erreicht hat, wird die Aufnahme automatisch gestoppt.

Wenn die Aufnahmezeit eines Tracks 20 Minuten erreicht hat, wird die Aufnahme automatisch gestoppt. In diesem Fall wird die Anzeige der Aufnahmezeit abwechselnd als „19:59“ und „End“ angezeigt.

1. Um die Aufnahme zu pausieren, drücken Sie die REC-Taste.

Die mittlere Anzeige der Stimmhilfe blinkt dann rot.

Das REC-Symbol blinkt auf dem Display.

1. Um die Aufnahme fortzuführen, drücken Sie die REC-Taste erneut.

2. Drücken Sie die PLAY/STOP-Taste, um die Aufnahme zu beenden.

Die Aufnahmezeit blinkt dreimal auf dem Display.

Um erneut aufzunehmen, drücken Sie die REC-Taste. Die Track-Nummer erhöht sich um 1, und das Gerät geht für den nächsten Track in den Aufnahmebereitschaftsmodus über.

Speicherkapazität erreicht

Wird während des Aufnahmevorgangs die volle Speicherkapazität des Geräts erreicht, werden die Zeit der gegenwärtigen Aufnahme und „FUL“ auf dem Display abwechselnd angezeigt. Danach die Aufnahme wird beendet.

Wenn Sie versuchen, weitere Tracks aufzunehmen, nachdem bereits 100 Tracks aufgenommen wurden, blinkt „FL“ auf der Track-Anzeige des Displays, und die verfügbare Aufnahmezeit erscheint auf der Zeitanzeige.

Drücken Sie die Taste, um Tracks zu löschen.

S. 109 „Löschen eines Tracks“

Wiedergabe eines aufgenommenen Tracks

1. Drücken Sie bei beendeter Aufnahme die Taste oder die -Taste und wählen Sie den Track, der wiedergegeben werden soll.

2. Drücken Sie die PLAY/STOP-Taste, um die Wiedergabe zu starten.

Verwenden Sie den Lautstärkeregler, um die Wiedergabelautstärke einzustellen.

Blinkt grün Wiedergabezeit 0:10 TRACK 00 PLAY-Symbol

1. Wenn Sie während der Wiedergabe die ▶▶▶Taste drücken, gelangen Sie zum Anfang des Tracks. Wenn Sie kurz nach Beginn des Tracks (innerhalb der ersten 3 Sekunden) die ▶▶▶Taste drücken, wird der vorhergehende Track wiedergegeben. Wenn Sie während der Wiedergabe die ▶▶▶▶Taste drücken, wird der nächste Track wiedergegeben.

2. Um während der Wiedergabe im Track zurückzuspulen, drücken und halten Sie die ▶Faste. Um während der Wiedergabe im Track vorzuspulen, drücken und halten Sie die ▶Faste .

3. Um die Wiedergabe zu beenden, drücken Sie die PLAY/STOP-Taste.

4. Um die Wiedergabe an der Stelle fortzusetzen, an der sie gestoppt wurde, drücken Sie die PLAY/STOP-Taste erneut. Die Wiedergabe wird am Ende der

Aufnahme automatisch gestoppt.

Schleifenwiedergabe

Diese Funktion erlaubt Ihnen die Wiedergabe eines bestimmten Track-Abschnitts als Schleife.

1. Wählen Sie den Track und starten Sie die Wiedergabe.
2. Drücken Sie am gewünschten Startpunkt für die Schleifenwiedergabe die A-B/DELETE-Taste.

Punkt A ist festgelegt, und das A-B-Symbol blinkt auf dem Display.

RECORNER 0:10 A-B-Symbol

Um Punkt A zu löschen, drücken Sie die ▶▶▶Taste.

1. Drücken Sie am gewünschten Endpunkt für die Schleifenwiedergabe die A-B/DELETE-Taste.

Punkt B ist festgelegt, und die Schleifenwiedergabe zwischen Startpunkt A und Endpunkt B beginnt.

Die mittlere Anzeige der Stimmhilfe blinkt orange.

Das A-B-Symbol auf dem Display wechselt vom Blinken zum ständigen Leuchten.

Blinking orange 0:20 AVCH 100

1. Um die Wiedergabe zu beenden, drücken Sie die PLAY/STOP-Taste.

Um die Wiedergabe fortzusetzen, drücken Sie die PLAY/STOP-Taste erneut.

Um die Punkte A und B zu löschen, drücken Sie während der Schleifenwiedergabe oder bei gestoppter Schleifenwiedergabe die A-B/DELETE-Taste.

Schleifenwiedergabe (Wiederholung) eines gesamten Tracks

Drücken Sie die A-B/DELETE-Taste während der Wiedergabe des Tracks ungefähr 1 Sekunde lang, um den gesamten Track als Passage für die Schleifenwiedergabe festzulegen.

Löschen eines Tracks

1. Drücken Sie bei beendeter Aufnahme die ◀◀◀Taste oder die▶▶Faste und wählen Sie den Track, der gelöscht werden soll.

2. Drücken Sie die A-B/DELETE-Taste. Der Löschbildschirm wird auf dem Display angezeigt und die Track-Nummer blinkt.

RECORNER DEL OK THA 00 CANCEL

1. Drücken Sie die Taste, um den Track zu löschen.

Um den Löschvorgang abzubrechen, drücken Sie die ▶Faste.

Der folgende Bildschirm erscheint während des Löschvorgangs auf dem Display.

RECORNER DEL TIME 00

Nach abgeschlossenem Löschvorgang wird der Track angezeigt, der sich auf dem Speicher entweder vor oder nach dem gelöschten Track befindet.

Wenn keine weiteren aufgenommenen

Tracks vorhanden sind, erscheint „--“ auf der Track-Anzeige des Displays.

Gleichzeitiges Verwenden von Recorder und Stimmgerät

Das TMR-50 erlaubt es Ihnen, den Recorder und das Stimmgerät gleichzeitig zu verwenden. Während der Aufnahme oder bei angehaltenem Recorder erfolgt das Stimmen über die INPUT-Buchse oder über das integrierte Mikrofon. Wird der Recorder für die Wiedergabe (einschließlich Schleifenwiedergabe) verwendet, erfolgt das Stimmen anhand des wiedergegebenen Tracks.

1. Drücken Sie die RECORDER ON-Taste und die TUNER ON-Taste, um den Recorder und das Stimmgerät einzuschalten.

Die RECORDER-Anzeige, die Track-Nummer, die TUNER-Anzeige, der Referenzton und die Messskala werden

auf dem Display angezeigt.

TUNER 1000000 440 -0.0 00

Bei gleichzeitiger Verwendung des Recorders und des Stimmgeräts kann das Stimmgerät nur im Messmodus betrieben werden. Der Sound Out-Modus und der Sound Back-Modus können in diesem Fall nicht verwendet werden.

Die Anzeigen über dem Display werden als Stimmhilfe verwendet. Diese sind nicht verfügbar, wenn eine Anzeige rot leuchtet (wenn z. B. der Recorder für eine Aufnahme verwendet wird).

Die mittlere Anzeige leuchtet während der Aufnahme rot. Wenn die Anzeigen

aber als Stimmhilfe verwendet werden, leuchtet die mittlere Anzeige während der Aufnahme orange.

Weitere Informationen zum Stimmgerät finden Sie im Abschnitt „Verwendung des Stimmgeräts“ auf Seite 97.

Weitere Informationen zum Recorder finden Sie im Abschnitt „Verwenden des Recorders“ auf Seite 105.

Anmerkung: Wenn das Stimmgerät eingeschaltet ist, werden Aufnahmezeit und Wiedergabezeit nicht angezeigt.

Löschen eines Tracks

Die Vorgehensweise zum Löschen eines Tracks ist dieselbe wie bei der alleinigen Verwendung des Recorders. (Seite 109: „Löschen eines Tracks“)

Das Stimmgerät funktioniert nicht, während ein Track gelöscht wird.

Gleichzeitiges Verwenden von Recorder und Metronom

Das TMR-50 erlaubt es Ihnen, den Recorder und das Metronom gleichzeitig zu verwenden.

Wenn Sie das Metronom vor dem Aufnahmevorgang einschalten, wird das Metronom während der Wiedergabe mit dem Track synchronisiert. Dadurch können Sie überprüfen, ob ein aufgenommener Track ein bestimmtes Tempo hat.

Ein aufgenommener Track, der synchron mit dem Metronom wiedergegeben werden kann, wird als „temposynchroner Track“ bezeichnet.

Wenn ein temposynchroner Track ausgewählt ist, erscheint das Symbol für einen temposynchronen Track ( ) auf dem Display.

Aufnahme mit synchronisiertem Recorder und Metronom

1. Drücken Sie die RECORDER ON-Taste und die METRONOME ON-Taste, um den Recorder und das Metronom einzuschalten

Die ME TR ON OM -A nz ei ge, di e Aufnahme-/Wiedergabezeit, das Tempo, die BEAT-Einstellung, das Symbol für einen temposynchronen Track, das Metronompendel und die Track-Nummer werden auf dem Display angezeigt.

RECORDED 0:00 TEMPORATION TEMPOR 120 BEAT 4 TICKER 00

1. Drücken Sie die REC-Taste, um die Aufnahmebereitschaft zu aktivieren.

Die mittlere Anzeige der Stimmhilfe

blinkt rot.

Das REC-Symbol, das Symbol für einen temposynchronen Track und die Track-Nummer blinken auf dem Display.

Blinkt rot BELORDER -4 TEMPROCKOUT TEMPROCKOUT 120 NEXT 4 TICKS 0 1 REC Cancel

Das Metronompendel beginnt zu schwingen und die TAP TEMPO-Taste blinkt im Gleichtakt zur Pendelbewegung.

Die Zeitanzeige auf dem Display wird abwechselnd als Vorzählwert und als verfügbare Aufnahmezeit angezeigt. Der Vorzählwert kann mit einen temposynchronen Aufnahme festgelegt werden ( ^F Schritt 4).

Das Metronom ist aus den Lautsprechern zu hören. Mit der START/STOP-Taste

können Sie wählen, ob das Metronom zu hören sein soll oder nicht. Das Metronom läuft trotzdem, unabhängig davon, ob es zu hören ist oder nicht.

3. Legen Sie das Metronomtempo, die Takte und andere Einstellungen fest.

Weitere Informationen zu den Einstellungen finden Sie im Abschnitt „Verwenden des Metronoms“ auf Seite 101.

Anmerkung: Wenn der Recorder und das Metronom zusammen verwendet werden, kann der Takt des Metronoms in einem Bereich von 0 bis 9 eingestellt werden.

4. Drücken Sie die Taste, um den Vorzählwert auszuwählen.

Der Vorzählwert verändert sich bei jedem Tastendruck. Die verfügbaren Vorzähleinstellungen unterscheiden sich je nach gewählter BEAT-Einstellung.

BEATVorzählwert
0	...↔-4↔-8↔-2↔-1↔-4...
1	...↔-4↔-8↔-2↔-1↔-4...
2	...↔-4↔-8↔-2↔-1↔-4...
3	...↔-3↔-6↔-3...
4	...↔-4↔-8↔-2↔-1↔-4...
5	...↔-5↔-10↔-5...
6	...↔-6↔-12↔-6...
7	...↔-7↔-14↔-7...
8	...↔-8↔-16↔-8...
9	...↔-9↔-18↔-9...9

5. Drücken Sie die PLAY/STOP-Taste oder die REC-Taste.

Nach dem Vorzählen startet die Aufnahme. Während des Vorzählens leuchtet die mittlere Anzeige der Stimmhilfe orange. Um die Aufnahme während des Vorzählens abzubrechen, drücken Sie die ▶Taste.

Anmerkung: Wenn der Recorder und

das Metronom gleichzeitig verwendet werden, beginnt die Aufnahme, wenn der Vorzählwert „-1“ (1 Takt vorher) angezeigt wird.

Der Ton des Metronoms aus dem Lautsprecher verstummt kurz vor Beginn der Aufnahme.

Wenn Sie das Metronom während der Aufnahme hören wollen, schließen Sie Kopfhörer an die PHONES-Buchse an und verwenden Sie diese.

Wiedergabe des temposynchronen Tracks

1. Drücken Sie bei beendeter Aufnahme die ◀◀◀-Taste oder die▶Taste und wählen Sie den temposynchronen Track, der wiedergegeben werden soll.

Wenn ein temposynchroner Track ausgewählt ist, erscheint das Symbol für einen temposynchronen Track auf dem Display. Das Tempo und der Takt werden gemäß der

als Track-Daten gespeicherten Tempo- und Taktwerte eingestellt.

Anmerkung: Die Tempo- und Takteinstellungen ändern sich nicht, wenn Sie einen Track wählen, der nicht temposynchron ist. Nachdem Sie einen temposynchronen Track gewählt haben, können Sie mithilfe der TEMPO UP/DOWN-Tasten und der BEAT UP/DOWN-Tasten die Tempo- oder Takteinstellungen ändern.

Wenn Sie zu den als Track-Daten gespeicherten Werten zurückkehren möchten, wählen Sie vorübergehend einen anderen Track und wählen Sie dann den temposynchronen Track erneut.

1. Drücken Sie die PLAY/STOP-Taste, um den temposynchronen Track wiederzugeben. Die Wiedergabe beginnt 1 Takt nach dem Tastendruck. „0:00“ wird solange auf der Zeitanzeige des Displays blinken, bis die Wiedergabe startet.

Bei Wiedergabestart des temposynchronen Tracks beginnt das Metronompendel zu schwingen. Außerdem blinkt die TAP TEMPO-Taste im Gleichtakt mit dem Tempo.

1. Sie können das Metronom während der Wiedergabe eines temposynchronen Tracks durch Drücken der START/STOP-Taste stummschalten oder die Stummschaltung aufheben.

Schleifenwiedergabe eines temposyn- chronen Tracks

Die Vorgehensweise für die Schleifenwiedergabe eines temposynchronen Tracks ist dieselbe wie bei der Wiedergabe eines normalen Tracks bei alleiniger Verwendung des Recorders. (Seite 108: „Schleifenwiedergabe“)

Wiedergabe eines normalen Tracks

Ein normaler Track kann auch wiedergegeben werden, wenn das Metronom und der Recorder gleichzeitig verwendet werden. Wenn ein normaler Track ausgewählt ist, wird das Symbol für einen temposynchronen Track nicht auf dem Display angezeigt.

Löschen eines Tracks

Die Vorgehensweise zum Löschen eines Tracks ist dieselbe wie bei der alleinigen Verwendung des Recorders. (Seite 109: „Löschen eines Tracks“)

Gleichzeitiges Verwenden von Stimmgerät, Metronom und Recorder

Das Stimmgerät, das Metronom und der Recorder können gleichzeitig verwendet werden. Drücken Sie die TUNER ON-Taste, die METRONOME ON-Taste und die RECORDER ON-Taste, um das Stimmgerät, das Metronom und den Recorder einzuschalten.

Kalibrierung des Stimmgeräts Metronomtempo

ICM FR/ORDER 440Hz R 120 TEMPD rT 0.2 +50V -50V 0.0 +4V -4V

Track-Nummer des Recorders
Metronomtakt

Hinweise zum Stimmgerät

Das Stimmgerät kann nur im Messmodus verwendet werden. Der Sound Out-Modus und der Sound Back-Modus können in diesem Fall nicht verwendet werden.

Während der Aufnahme oder bei angehaltenem Recorder erfolgt das Stimmen über die INPUT-Buchse oder über das integrierte Mikrofon. Wird der Recorder für die Wiedergabe (einschließlich Schleifenwiedergabe) verwendet, erfolgt das Stimmen anhand des wiedergegebenen Tracks.

Der Stimmvorgang kann nicht durchgeführt werden, wenn sich der Recorder im

Aufnahmebereitschaftsmodus befindet, die Vorzählung erfolgt oder ein Track gelöscht wird.

Die Bedienung des Stimmgeräts ist dieselbe wie bei der alleinigen Verwendung des Stimmgeräts. Siehe Abschnitt „Verwendung des Stimmgeräts“ auf Seite 97 und „Gleichzeitiges Verwenden von Recorder und Stimmgerät“ auf Seite 110.

Hinweise zum Metronom

Das Metronompendel erscheint nicht auf dem Display, da die Messskala auf dem Display angezeigt wird.

Alle anderen Funktionen und Vorgänge sind dieselben wie bei der gleichzeitigen Verwendung von Metronom und Recorder. Siehe Abschnitt „Verwenden des Metronoms“ auf Seite 101 und „Gleichzeitiges Verwenden von Recorder und Metronom“ auf Seite 111.

Hinweise zum Recorder

Die Vorgehensweise zum Aufnehmen eines temposynchronen Tracks mit dem Recorder ist dieselbe wie bei der gleichzeitigen Verwendung von Recorder und Metronom.

Weitere Informationen zu Bedienung und Funktionen finden Sie im Abschnitt „Gleichzeitiges Verwenden von Recorder und Metronom“ auf Seite 111.

Löschen eines Tracks

Die Vorgehensweise zum Löschen eines Tracks ist dieselbe wie bei der alleinigen Verwendung des Recorders. („Löschen eines Tracks“ auf Seite 109)

Anschluss an einen Computer

Mithilfe das beiliegende USB-Kabels können Sie das TMR-50 an einen Computer anschließen und es wie ein gewöhnliches USB-Gerät verwenden. Mit dem TMR-50 aufgenommenes Material kann auf dem Computer gespeichert werden und auf dem Computer gespeicherte Musik kann an das TMR-50 übertragen werden.

das TMR-50 mit einem Computer verbunden, sind das Stimmgerät, das Metronom und der Recorder deaktiviert.

Systemanforderungen für den Computer

Windows

Rechner mit USB-Port, auf dem Microsoft Windows XP/Vista/7 läuft

Macintosh

Mac OS X 10.5 oder neuer

Anschluss des TMR-50 an einen Computer

Verwenden Sie für die Verbindung des TMR-50 mit dem Computer nur das beiliegende USB-Kabel.

1. Schalten Sie das TMR-50 aus.
2. Schalten Sie Ihren Computer ein.
3. Schließen Sie das TMR-50 mithilfe des USB-Kabels an den Computer an. Nachdem Sie das TMR-50 an Ihren Computer angeschlossen haben, erscheint folgender Bildschirm auf dem Display.

USB

Anmerkung: Wenn Sie das TMR-50 mit dem USB-Kabel an den Computer anschließen, bezieht das Gerät seinen Strom über diese Verbindung.

Übertragung von Daten

Mit dem TMR-50 aufgenommenes Material kann an den Computer übertragen werden und auf dem Computer gespeicherte Musik kann an das TMR-50 übertragen werden.

Das TMR-50 kann Stereo- und Mono-PCM-Audiodaten im WAV-Format mit 44,1 kHz und 16-Bit wiedergeben.

Windows

1. Doppelklicken Sie auf dem Schreibtisch auf das Wechseldatenträger*-Symbol.
   Anmerkung: „*“ und „**“ hinter dem „Wechseldatenträger“-Eintrag richten sich nach der Computerkonfiguration.
2. Um Daten zu übertragen, ziehen Sie das aufgenommene Material per Drag & Drop auf den Computer.

Mac OS X

1. Doppelklicken Sie auf das Laufwerkssymbol (NO NAME) auf dem Schreibtisch.
2. Um Daten zu übertragen, ziehen Sie das

aufgenommene Material per Drag & Drop auf den Computer.

Daten vom Computer hinzufügen

Sie können Dateien im WAV-Format von Ihrem Computer auf das TMR-50 übertragen und darauf wiedergeben.

1. Kopieren Sie die Dateien in den EXTRA-Ordner des TMR-50.

Maximal 10 Dateien können erkannt werden.

Wenn Sie die Dateien auf dem TMR-50 wiedergeben, werden die Track-Nummern als „E0“ – „E9“ angezeigt.

Trennen des TMR-50 vom Computer

Windows

1. Klicken Sie auf das Symbol rechts in der Taskleiste des Computers.
2. Wählen Sie im Kontextmenü „USB-

Massenspeichergerät [Laufwerksname] sicher entfernen".

Der folgende Bildschirm erscheint auf dem Display des TMR-50.

CBL ↓↑ Abwechselnde Anzeige OFF

Bei Windows Vista und Windows 7 erscheint die oben dargestellte Anzeige nach der Trennung des Geräts vom Computer nicht automatisch. Nachdem Sie das Gerät sicher vom Computer entfernt haben, halten Sie die RECORDER ON-Taste ungefähr 3 Sekunden lang gedrückt. Danach erscheint die oben dargestellte Anzeige.
Stellen Sie vor dem Trennen des USB-Kabels sicher, dass die oben dargestellte

Anzeige auf dem Display erscheint. Nachdem Sie das Gerät sicher vom Computer entfernt haben, stellen Sie sicher, dass Sie die RECORDER ON-Taste ungefähr 3 Sekunden lang gedrückt halten.

1. Trennen des TMR-50 vom Computer.

Mac OS X

1. Ziehen Sie das Laufwerksymbol zum Papierkorb. Alternative: Wählen Sie im „Datei“-Menü „TMR-50 auswerfen“.

2. Trennen des TMR-50 vom Computer.

Formatierung

Wenn die Aufnahme oder die Wiedergabe einer aufgenommenen Datei nicht möglich ist, wird eine Fehlermeldung angezeigt.

6:01 OK

Verbinden Sie in diesem Fall das TMR-50 mithilfe eines USB-Kabels mit einem Computer und versuchen Sie Chkdsk (für Windows) oder Disk Utility (für Mac OS X) auf Ihrem Computer auszuführen. Wenn das Problem nicht behoben werden kann, befolgen Sie die nachstehenden Schritte zur Formatierung des Geräts.

Stellen Sie sicher, dass Sie die Formatierung mit dem TMR-50 ausführen.

Formatierung im Batteriebetrieb

Für die Formatierung des Geräts empfehlen wir die Stromzufuhr per USB. (Seite 121: „Formatierung mit Stromzufuhr per USB“)

1. Schalten Sie das TMR-50 aus.

2. Drücken und halten Sie die A-B/DELETE-Taste und die REC-Taste, während Sie die RECORDER ON-Taste drücken.

Das TMR-50 wechselt in den Formatierungsmodus. Der folgende Bildschirm wird auf dem Display angezeigt und die drei Leuchten der Stimmhilfe leuchten rot.

Leuchtet rot FMT OK CANCEL

Um den Formatierungsvorgang abzubrechen, drücken Sie die ▶Faste.

1. Drücken Sie die Taste, um das Gerät zu formatieren.

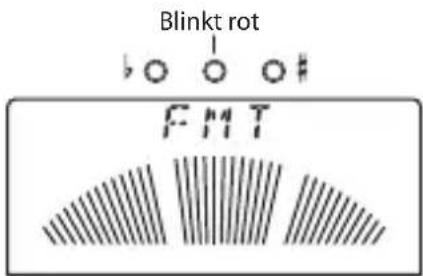

Während der Formatierung wird der folgende Bildschirm auf dem Display angezeigt und die drei Leuchten der

Stimmhilfe blinken nacheinander rot.

Blinkt rot b o o o # FMT

Schalten Sie das Gerät nach erfolgreicher Formatierung aus.

Formatierung mit Stromzufuhr per USB

1. Schalten Sie das TMR-50 aus.
2. Drücken und halten Sie die A-B/DELETE-Taste und die REC-Taste, während Sie das TMR-50 mithilfe eines USB-Kabels an einen Computer anschließen.
3. Folgen Sie den Anweisungen für die Formatierung im Batteriebetrieb.

Seite 120: „Formatierung im Batteriebetrieb“

1. Nach erfolgreicher Formatierung wird auf dem Display ein Bildschirm mit der Aufforderung zum Trennen des Geräts vom Computer angezeigt.

Seite 119: „Trennen des TMR-50 vom Computer“

1. Trennen Sie das TMR-50 vom Computer.

Fehlersuche

Das Gerät kann nicht eingeschaltet werden.

- Blinkt das Batteriesymbol?

Tauschen Sie die Batterien aus. Wenn das Batteriesymbol blinkt, ist die Aufnahmefunktion nicht verfügbar.

- Legen Sie die Batterien richtig herum (+, -) in das Fach.

■ Im Display wird nichts angezeigt.

- Haben Sie das TMR-50 eingeschaltet?

■ Sie hören nichts.

- Haben Sie den Kopfhörer ordnungsgemäß angeschlossen?

- Stellen Sie die Lautstärke auf einen anderen Wert als „0“.

- Überprüfen Sie die verbleibende Batterielaufzeit.

■ Aufnahme unmöglich.

- Überprüfen Sie, ob die Speicherkapazität

noch ausreicht. Überprüfen Sie die Restaufnahmedauer.

• Überprüfen Sie die verbleibende Batterielaufzeit.
• Wenn die Fehlermeldung erscheint, formatieren Sie das TMR-50.

■ Keine Wiedergabe.

• Haben Sie die Fehlermeldung erhalten? Wenn Sie die Fehlermeldung öfter erhalten, formatieren Sie das TMR-50.
• Wenn Sie Musikdateien wiedergeben wollen, die vom Computer an das Gerät übertragen wurden, müssen Sie sicherstellen, dass das Dateiformat vom TMR-50 unterstützt wird.

■ Der Computer erkennt das TMR-50 nicht.

• Überprüfen Sie die Verbindung des TMR-50 mit dem Computer. Verwenden Sie hierfür das beiliegende USB-Kabel.
• Schauen Sie nach, ob der Computer eingeschaltet ist.

Technische Daten

Recorder-Sektion

Aufnahmeformat:PCM-Audioformat WAV (Dateierweiterung: .wav); 44,1 kHz bei 16 Bit

Verfügbare Aufnahmezeit: ca. 20 Minuten (Interner Speicher: 120 MB)

Gesamtanzahl an Tracks: bis zu 100 Tracks

Stimmgerät-Sektion

Skala: 12 Noten gleichschwebende Stimmung

Erkennungsbereich*: C1 (32,0 Hz) \~ C8 (4186,01 Hz) für eine Sinuswelle

Referenzton: C3 (130,81 Hz) \~ C6 (1046,50 Hz) 3 Oktave

Stimmen-Modi: Messmodus (AUTO), Ton-Ausgabe-Modus (MANUAL), Sound-Back-Modus (AUTO)

Kalibrierungsbereich: A4 = 410 Hz \~ 480 Hz (in 1 Hz-Schritten)

Messgenauigkeit: Besser als ±1 Cent

Klanggenauigkeit: Besser als ±1 Cent

Metronom-Sektion

Tempo-Bereich: 30 \~ 252 Taktschläge/Minute (bpm)

Taktbezeichnungen: 0 \~ 9 Takte, Duole, Triole, Triole ohne Mittentaktschlag, Quartole, Quartole ohne Mittentaktschlag

Tempogenauigkeit: ±0,3%

Wichtigste technische Daten

Anschlüsse: INPUT-Buchse (1/4 Zoll, mono), PHONES-Buchse (1/8 Zoll Mini)

Lautsprecher: Dynamischer Lautsprecher (ø23 mm)

Stromversorgung: Zwei AAA-Batterien (Zink-Kohle-, Alkali- oder Nickel-Metallhydrid-Batterien)

Batterielebensdauer: Recorder – Ca. 16/13/11 Stunden Aufnahme/Wiedergabe (Hintergrundbeleuchtung: Aus/Soft/Auto, maximal 20 Minuten für eine einzelne Aufnahme/Wiedergabe bei Verwendung von Alkali-Batterien)

Stimmgerät – Ca. 24/22/20 Stunden (Hintergrund- beleuchtung: Aus/Soft/

Auto, A4 kontinuierlicher Eingang, bei Verwendung von Alkali-Batterien)

Metronom – Ca. 18/16/14 Stunden (Hintergrundbeleuchtung: Aus/Soft/Auto, Tempo 120, vier Taktschläge, maximale Lautstärke, bei Verwendung von Alkali-Batterien)

Abmessungen: 111 (B) x 82 (T) x 18 (H) mm

Gewicht: 119 g (einschließlich Batterien)

Lieferumfang: Bedienungsanleitung, zwei AAA-Batterien, USB-Kabel

Die Kalibrierung und der Referenzton des Stimmgeräts sowie die Einstellungen für Tempo, Takt, Pendel-Metronom-Schritt/ganzer Schritt und Rückbeleuchtung des Metronoms bleiben gespeichert, auch wenn das Gerät ausgeschaltet wird. Wenn Sie aber die Batterien ersetzen, werden diese Einstellungen auf die folgenden Vorgabewerte zurückgesetzt.

Vorgabewerte:

Kalibrierung = 440 Hz, Referenzton = A4, Die Einstellungen für Tempo, Taktbezeichnung und Tempoeinstellungstyp, Hintergrundbeleuchtung einzustellen = aus

* Auch wenn die Tonhöhe innerhalb des Erkennungsbereichs ist, kann das TMR-50 nicht in der Lage sein, die Tonhöhe zu erkennen, wenn der Klang zahlreiche Obertöne (z.B. die niedrigen oder hohen Noten auf einem akustischen Klavier) hat oder das Instrument sehr schnelles Abklingen aufweist.

Änderungen der technischen Daten und des Designs ohne vorherige Ankündigung vorbehalten.

Precauciones

Ubicación
