Produkttyp	Chromatischer Stimmgerät für Bass
Marke	Korg
Modell	Pitchblack XS Bass
Kategorie	DJ-Ausrüstung
Abmessungen (L × T × H)	70 × 80 × 47 mm (einschließlich Überstände)
Gewicht	198 g
Stromversorgung	Netzadapter 9 V DC (⊕-⊖), separat erhältlich
Stromverbrauch	max. 40 mA
Erkennungsbereich	C0 (16,35 Hz) bis C8 (4.186 Hz)
Referenztonhöhe	A4 = 436 bis 445 Hz (in 1-Hz-Schritten)
Erkennungsgenauigkeit	±0,1 Cent (Stroboskop-Modus)
Eingangsimpedanz	10 MΩ
Anschlüsse	INPUT (6,3 mm Mono-Klinke), BYPASS (6,3 mm Mono-Klinke), DC 9V IN
Anzeigemodi	Traditionell, Stroboskop, Halbstroboskop, Spiegel
Bypass-Funktionen	Buffered / True Bypass wählbar
Helligkeitseinstellung	2 Stufen (DISPLAY/BRIGHT gedrückt halten)
Kalibrierung	Einstellbare Referenztonhöhe
Mitgeliefertes Zubehör	Kundenhinweis, Sicherheitsvorkehrungen, Gummifüße (1 Blatt)
Optionales Zubehör	Netzadapter 9 V (⊕-⊖)
Pflege und Reinigung	Mit einem trockenen, weichen Tuch abwischen. Keine Lösungsmittel verwenden.
Sicherheit	Nur den empfohlenen Netzadapter verwenden. Vor der Reinigung abziehen.
Reparierbarkeit	Ersatzteile nicht einzeln erhältlich. Kontaktieren Sie den Korg Kundendienst.

Häufig gestellte Fragen - Pitchblack XS Bass KORG

Wie stimme ich meinen Bass mit dem Pitchblack XS Bass?

Schließen Sie Ihr Instrument an die INPUT-Buchse an. Drücken Sie den Schalter TUNER ON/OFF, um das Stimmgerät zu aktivieren. Spielen Sie einen einzelnen Ton und stimmen Sie, bis der gewünschte Notenname erscheint und die LED-Anzeige die Stimmung anzeigt (beide LEDs △ und ▾ leuchten). Drücken Sie erneut TUNER ON/OFF, um das Stimmgerät zu deaktivieren.

Wie stelle ich die Referenztonhöhe (A4) ein?

Drücken Sie die Taste CALIB. Der aktuelle Wert blinkt. Während des Blinkens drücken Sie mehrmals CALIB, um die Optionen von 436 bis 445 Hz durchzublättern. Warten Sie 2 Sekunden ohne Aktion zur Bestätigung; die Anzeige blinkt dreimal.

Wie ändere ich den Anzeigemodus?

Drücken Sie die Taste DISPLAY/BRIGHT. Der Wert blinkt. Währenddessen drücken Sie erneut DISPLAY/BRIGHT, um zwischen Traditionell (1), Stroboskop (2), Halbstroboskop (3) oder Spiegel (4) zu wählen. Warten Sie 2 Sekunden zur Bestätigung.

Wie setze ich die Werkseinstellungen zurück?

Halten Sie die Taste CALIB gedrückt und drücken Sie beim Einschalten den Schalter TUNER ON/OFF. Die Einstellungen werden zurückgesetzt auf: Referenztonhöhe = 440 Hz, Anzeigemodus = Traditionell, Helligkeit = heller.

Welchen Netzadapter soll ich verwenden?

Verwenden Sie einen Netzadapter 9 V DC mit Polarität ⊕-⊖ (Mitte negativ) und einer Stromaufnahme von mindestens 40 mA. Korg empfiehlt ein bestimmtes Netzteil; die Verwendung eines anderen Modells kann das Gerät beschädigen.

Was tun, wenn das Stimmgerät nicht angeht?

Überprüfen Sie, ob Ihr Instrument an die INPUT-Buchse angeschlossen ist (die Stromversorgung wird automatisch aktiviert). Stellen Sie sicher, dass der Netzadapter richtig angeschlossen ist und funktioniert. Wenn das Problem weiterhin besteht, testen Sie mit einem anderen Kabel oder Adapter.

Was ist der Unterschied zwischen Buffered Bypass und True Bypass?

Der Buffered-Modus verwendet einen Pufferschaltkreis, der die Signaldynamik bei langen Kabelstrecken oder mehreren Pedalen bewahrt. Der True Bypass-Modus leitet das Eingangssignal ohne Veränderung direkt weiter. Verwenden Sie den Schalter BUFFERED/TRUE BYPASS je nach Bedarf.

Wie stelle ich die Helligkeit der Anzeige ein?

Halten Sie die Taste DISPLAY/BRIGHT etwa 2 Sekunden gedrückt. Die Helligkeit wechselt zwischen zwei Stufen (heller und dunkler). Die Einstellung wird automatisch gespeichert.

Kann ich den Pitchblack XS Bass mit einer E-Gitarre verwenden?

Ja, das Stimmgerät funktioniert mit jedem Instrument, das ein Audiosignal erzeugt, einschließlich E-Gitarren. Der Erkennungsbereich reicht von C0 bis C8 und deckt die Gitarrenfrequenzen ab.

Wie setze ich die Einstellungen zurück, wenn das Gerät sich ungewöhnlich verhält?

Führen Sie einen Werksreset durch, indem Sie CALIB gedrückt halten und beim Einschalten TUNER ON/OFF drücken. Dadurch werden die Standardeinstellungen wiederhergestellt und Softwarefehler können behoben werden.

BEDIENUNGSANLEITUNG Pitchblack XS Bass KORG

De Bedienungsanleitung

Einstellen der Referenztonhöhe 19

Einstellen des Anzeigemodus 20

Einstellen der Helligkeit 21

Technische Daten....22

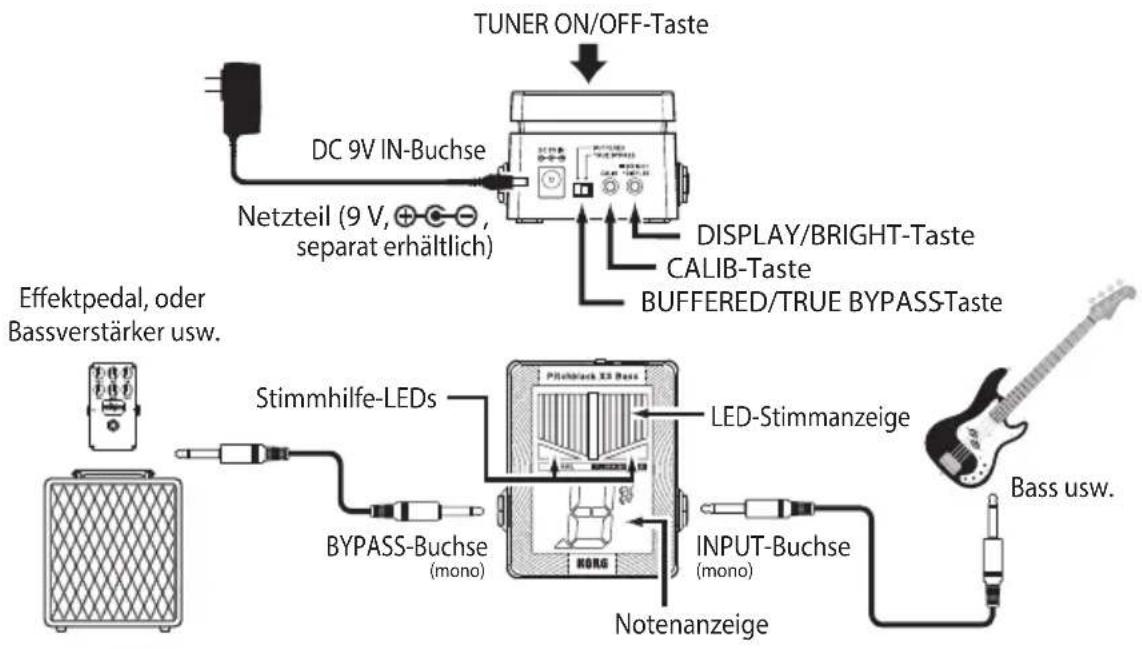

Teile des Pitchblack XS Bass

Anschlüsse

Schalten Sie vor dem Herstellen irgendwelcher Verbindungen alle Geräte aus, um Geräteschäden zu vermeiden.
INPUT und BYPASS sind als Mono-Buchsen ausgeführt. Stereokabel (TRS) sind nicht geeignet.

DC 9V IN-Buchse

Zum Anschluss eines separat erhältlichen Netzteils (9V⊕⊕⊖). Verwendung eines nicht von Korg empfohlenen Netzteils kann Funktionsstörungen und Schäden zur Folge haben.

INPUT-Buchse

Schließen Sie das vom Instrument kommende Kabel an die INPUT-Buchse des Stimmgeräts an. Das Gerät schaltet sich ein, sobald Sie ein Kabel in die INPUT-Buchse stecken. Anschließend blinkt einige Sekunden lang die eingestellte Referenztonhöhe in der Notenanzeige. Beim Beschalten der INPUT-Buchse wird das Gerät eingeschaltet, befindet sich jedoch nicht im Stimmgerätmodus. Zum Aktivieren des Stimmgerätmodus drücken Sie die TUNER ON/OFF-Taste.

BYPASS-Buchse

Schließen Sie hier das von der BYPASS-Buchse Ihres Effektpedals bzw. Verstärkers usw. kommende Kabel an. Bei eingeschaltetem Stimmgerät wird das Signal von der INPUT-Buchse stummgeschaltet, um ein leises Stimmen zu ermöglichen.

Das Signal wird über diese Buchse ausgegeben, wenn das Stimmgerät ausgeschaltet ist.

BUFFERED/TRUE BYPASS-Taste

Sie schaltet zwischen Ultra-Buffer-Bypass und echtem Bypass um.

Der Ultra-Buffer-Schaltkreis erweitert den Dynamikbereich des Sounds und verhindert, dass der Sound bei Verwendung eines längeren Kabels oder mehrerer Pedale zu dünn wird.

Der echte Bypass gibt den Audioeingang aus, ohne den Sound in irgendeiner Weise zu verändern.

Stimmvorgang

1. Drücken Sie die TUNER ON/OFF-Taste, um das Stimmgerät zu aktivieren.

Die LED-Stimmanzeige oder die Notenanzeige leuchtet auf.

Das an der INPUT-Buchse anliegende Signal wird nicht an der BYPASS-Buchse ausgegeben.

Tipp: Die TUNER ON/OFF-Taste arbeitet nur, wenn ein Instrument an der INPUT-Buchse angeschlossen ist.

1. Falls nötig, ändern Sie die Referenztonhöhe und den Anzeigemodus. (Seite 19 „Einstellen der Referenztonhöhe“, Seite 20 „Einstellen des Anzeigemodus“)

2. Spielen Sie mit dem Instrument einen einzelnen Ton und stimmen Sie es, bis der betreffende Tonname in der Notenanzeige zu sehen ist.

In der Notenanzeige wird die Note angezeigt, die der gespielten Note am nächsten liegt.

1. Stimmen Sie das Instrument mit Hilfe der LED-Stimmanzeige.

Wie das Stimmgerät die aktuelle Stimmung und Abweichungen von der Solltonhöhe anzeigt, hängt vom gewählten Anzeigemodus ab. (Seite 20 „Einstellen des Anzeigemodus“).

1. Drücken Sie nach dem Stimmen die TUNER ON/OFF-Taste ein weiteres Mal, um das Stimmgerät auszuschalten.

Die LED-Stimmanzeige oder die Notenanzeige erlischt. Das an der INPUT-Buchse anliegende Signal wird an der BYPASS-Buchse ausgegeben.

Tipp: Die Einstellungen von Referenztonhöhe, Anzeigemodus und Helligkeit bleiben auch nach Entfernen des Netzteils erhalten.

Tipp: Zum Rücksetzen auf die Werkseinstellungen (Referenztonhöhe = 440 Hz, Anzeigemodus = regular, Helligkeit = brighter) halten Sie die CALIB-Taste gedrückt, und schalten Sie das Stimmgerät mit dem TUNER ON/OFF-Taste ein.

Einstellen der Referenztonhöhe

Die Referenztonhöhe zum Stimmen (Note A in der Mitte der Klaviatur = A4) lässt sich im Bereich von 436–445 Hz einstellen. Beim Pitchblack XS Bass ist werksseitig eine Referenztonhöhe von A = 440 Hz eingestellt.

1. Drücken Sie die CALIB-Taste.

Die aktuelle Einstellung blinkt einige Sekunden lang in der Notenanzeige.

1. Erscheint die aktuelle Einstellung im Display, drücken Sie die CALIB-Taste, um die Referenztonhöhe zu ändern.

Bei jeder Betätigung der CALIB-Taste wird nach folgendem Schema weitergeschaltet:

0: 440 Hz

1: 441 Hz

2: 442 Hz

3: 443 Hz

4: 444 Hz

5: 445 Hz

6: 436 Hz

7: 437 Hz

8: 438 Hz

9: 439 Hz

1. Warten Sie nach Vornehmen der Einstellung etwa zwei Sekunden lang und drücken Sie derweil keine Tasten.

Die Notenanzeige bestätigt die erfolgte Einstellung der Referenztonhöhe durch dreimaliges Blinken. Das Pitchblack XS Bass schaltet automatisch in den Stimmgerätmodus zurück.

Tipp: Die so eingestellte Referenztonhöhe bleibt auch nach dem Ausschalten gespeichert.

Einstellen des Anzeigemodus

Wählen Sie einen der vier Anzeigemodi, um die Stimmung Ihres Instruments anzeigen zu lassen. Die werkseitige Einstellung ist Normale-Modus.

1. Drücken Sie die DISPLAY/BRIGHT-Taste.

Die aktuelle Einstellung blinkt einige Sekunden lang in der Notenanzeige.

1. Drücken Sie die DISPLAY/BRIGHT-Taste, während diese Einstellung angezeigt wird, um den gewünschten Anzeigemodus zu wählen.

Bei jeder Betätigung der DISPLAY/BRIGHT-Taste wird zum jeweils nächsten der vier Modi weitergeschaltet.

Bei allen Anzeigemodi zeigen die Stimmhilfe-LEDs an, ob die Stimmung zu hoch oder zu tief ist. Bei korrekter Stimmung leuchten sowohl als auch . Ist die Stimmung zu tief, leuchtet ist die Stimmung zu hoch .

1: Normale

Stimmen Sie Ihr Instrument, bis die LED in der Mitte der LED-Stimmanzeige leuchtet.

Ist die Stimmung zu hoch, leuchten die LEDs auf der Anzeige von der Mitte nach rechts – ist sie zu tief, leuchten sie von der Mitte nach links.

Zu tief.

Richtig gestimmt.

Zu hoch.

2: Stroboskop

Stimmen Sie Ihr Instrument, bis die LEDs stillstehen. Da die Stroboskopanzeige genauer ist, können Sie exakter stimmen.

Die LEDs leuchten von links nach rechts laufend auf, wenn die Stimmung zu hoch ist, und von rechts nach links, wenn sie zu tief ist.

Zu tief.

Richtig gestimmt.

Zu hoch.

3: Halb-Stroboskop

Stimmen Sie Ihr Instrument, bis die LEDs stillstehen und nur die mittlere LED leuchtet.

Die LEDs rechts blitzen bei zu hoher Stimmung, die LEDs links bei zu tiefer Stimmung.

Zu tief.

Richtig gestimmt.

Zu hoch.

4: Spiegel

Stimmen Sie Ihr Instrument, bis die LED in der Mitte der LED-Stimmanzeige leuchtet.

Je größer die Tonhöhenabweichung, desto weiter außen leuchten die LEDs der jeweiligen Seite.

Zu tief.

Richtig gestimmt.

Zu hoch.

1. Warten Sie nach Vornehmen der Einstellung etwa zwei Sekunden lang und drücken Sie derweil keine Tasten.

Die Notenanzeige bestätigt die Einstellung des Anzeigemodus durch zweimaliges Blinken. Das Pitchblack XS Bass schaltet automatisch in den Stimmgerätmodus zurück.

Tipp: Die Anzeigemoduseinstellung bleibt auch beim Ausschalten gespeichert.

Einstellen der Helligkeit

Die Helligkeit des Displays kann in zwei Stufen eingestellt werden. Werksseitig ist die hellere Einstellung vorgegeben.

1. Halten Sie die DISPLAY/BRIGHT-Taste gedrückt.

Die Helligkeit der Notenanzeige ändert sich. Das Pitchblack XS Bass schaltet automatisch in den Stimmgerätmodus zurück.

Tipp: Die eingestellte Helligkeit bleibt auch nach Entfernen des Netzteils erhalten.

Technische Daten

Skala: 12 Noten gleichschwebende Stimmung

Erkennungsbereich: C0 (16,35 Hz)–C8 (4.186 Hz)

Referenztonhöhe: A4=436-445 Hz (1-Hz-Schritte)

Messgenauigkeit: +/-0,1 Cent (Anzeigemodus: Stroboskop)

Eingangsimpedanz: 10 MOhm

Anschlussbuchsen: INPUT-Buchse (6,3 mm Mono-Klinkenbuchse)

BYPASS-Buchse (6,3 mm Mono-Klinkenbuchse)

DC 9V IN-Buchse

Stromversorgung: Netzteil (9 V,

⊕-●-，separat erhältlich)

Leistungsaufnahme: maximal 40 mA

Abmessungen (B × T × H): 70 × 80 × 47 mm (inklusive hervorstehende Partien)

Gewicht: 198 g

Lieferumfang: Kundeninformation (Sehr geehrte(r) Kunde/-in),

Vorsichtsmaßnahmen, Gummifüße (1 Blatt)

Zubehör (separat erhältlich): Netzteil (9 V,⊕-⊖)

* Änderungen der technischen Daten und des Designs ohne vorherige Ankündigung vorbehalten.
* Alle Firmen- und Produktnamen usw. sind Warenzeichen oder eingetragene Warenzeichen der betreffenden Eigentümer.
