用户手册 Pitchblack XS Bass KORG
进行任何连接之前，请关闭所有设备的电源，以免损坏设备。
INPUT 插孔和 BYPASS 插孔都是单声道插孔。立体声（TRS）线缆不适用。
直流电源 9 V IN 插孔 直流电源 9 V IN 插孔
请在此处连接单独购买的交流电适配器 ，使用非 Korg 建议的交流电适配器可能会导致故障或损坏。
INPUT 插孔
将线缆从乐器连接到调谐器的 INPUT 插孔。当您将线缆连接到 INPUT 插孔时，电源将打开，并且参考音高设置会在音符名称显示屏中闪烁几秒。将线缆连接到 INPUT 插孔会打开电源，但调谐器不会处于调谐模式。按下 TUNER ON/OFF 开关可开启/关闭调谐器模式。
BYPASS 插孔
将线缆从 BYPASS 插孔连接到其他音效踏板或放大器。
当调谐器处于开启状态时, 来自 INPUT 插孔的信号将被消音, 以便进行无声调谐。
此开关用于在超缓冲旁路和真旁路之间切换。
超缓冲电路可扩大声音的动态范围，在使用较长的线缆或连接多个踏板时，可防止声音减弱。
真旁路输出的音频与输入的音频一致，不会使声音发生任何改变。
调谐步骤调谐步骤
- 按下 TUNER ON/OFF 开关来激活调谐器。
LED 仪表或音符名称显示屏会亮起。
来自 INPUT 插孔的信号不会从 BYPASS 插孔输出。
提示：提示：仅当有乐器连接到 INPUT 插孔时，TUNER ON/OFF 开关才能起作用。
-
如有需要, 请设置参考音高和显示模式。(第 33 页“参考音高设置”, 第 34 页“显示模式设置”)
-
先在乐器上演奏一个音符, 然后调谐, 从而使所需的音符出现在音符名称显示屏中。
最接近输入音符的音符名称将显示在音符名称显示屏中。
- 使用 LED 仪表调试乐器。
指示乐器是否调谐准确、音高是否偏高或偏低的方法取决于您选择的显示模式（第 34 页“显示模式设置”）。
- 完成乐器调谐后, 按下 TUNER ON/OFF 开关关闭调谐器。
LED 仪表或音符名称显示屏会变暗。来自 INPUT 插孔的信号会输出到 BYPASS 插孔。
提示: 即使拔掉交流电适配器, 参考音高、显示模式和亮度模式的设置也会保留下来。
提示: 要将设置重置为出厂默认值(参考音高 = 440 Hz, 显示模式 = 常规, 亮度模式 = 更亮), 需在打开调谐器时按住 CALIB 按钮并按下 TUNER ON/OFF 开关。
参考音高设置参考音高设置
将用于调谐的参考音高（钢琴键盘中央的 A 音符 = A4）设置在 436 - 445z 范围内。
Pitchblack XS Bass 出厂时的参考音高设置为 A =440440 Hz。
- 按下 CALIB 按钮。
当前设置将在音符名称显示屏中闪烁几秒。
- 在设置显示出来时, 按下 CALIB 按钮设置参考音高。
每次按下 CALIB 按钮后，您将循环进行以下设置。
00: 440 Hz
11: 441 Hz
22: 442 Hz
33: 443 Hz
44: 444 Hz
55: 445 Hz
66: 436 Hz
77: 437 Hz
88: 438 Hz
99: 439 Hz
- 完成设置后，请等待约两秒钟，不要按任何按钮。
音符名称显示屏会闪烁三次，表示参考音高已设置完成。Pitchblack XS Bass 将自动返回到调谐器模式。
提示：即使拔掉交流电适配器，参考音高设置也会保留下来。
显示模式设置显示模式设置
选择四种显示模式之一，以了解您的乐器是否走音。出厂设置为常规模式。
- 按下 DISPLAY/BRIGHT 按钮。
当前设置将在音符名称显示屏中闪烁几秒。
- 当此设置显示出来时, 按下 DISPLAY/BRIGHT 按钮选择显示模式。
每次按下 DISPLAY/BRIGHT 按钮后，您都将循环进行以下设置。
在所有显示模式下，LED 仪表会指示音高是高还是低。如果调谐正确，则和 △ 都会亮起。如果音高偏低，则 △ 会亮起；如果音高偏高，则 △ 会亮起。
1: 常规模式
调谐乐器，直到 LED 仪表中央的 LED 灯亮起。
如果音高偏高，则仪表上的 LED 灯将从中央向右侧亮起；如果音高偏低，则 LED 灯将从中央向左侧亮起。
音高偏低。
调谐到位。
音高偏高。
2: 频闪模式
调谐乐器，直到 LED 灯不再亮起。频闪表精度更高，因此您能以更高的准确度进行调谐。
如果音高偏高，则 LED 灯将从左到右亮起；如果音高偏低，则 LED 灯将从右到左亮起。
音高偏低。
调谐到位。
音高偏高。
3: 半频闪模式
调谐乐器，直到 LED 不再亮起且只有中央 LED 灯亮起。
如果音高偏高，则右侧 LED 灯会频闪；如果音高偏低，则左侧 LED 灯会频闪。
音高偏低。
调谐到位。
音高偏高。
44: 镜像模式
调谐乐器，直到 LED 仪表中央的 LED 灯亮起。
音高变化越大，向两侧亮起的 LED 灯越多。
音高偏低。
调谐到位。
音高偏高。
- 完成设置后, 请等待约两秒钟, 不要按任何按钮。
音符名称显示屏会闪烁两次，表示显示模式已设置完成。Pitchblack XS Bass 将自动返回到调谐器模式。
提示：提示：即使拔掉交流电适配器，显示模式设置也会保留下来。
亮度模式（亮度）设置亮度模式（亮度）设置
此设置可设置显示亮度（两个级别）。指示灯默认出厂设置为更亮。
- 按住 DISPLAY/BRIGHT 按钮。
显示亮度将发生变化。Pitchblack XS Bass 将自动返回到调谐器模式。
提示：提示：即使拔掉交流电适配器，亮度模式的设置也会保留下来。
规格规格
音阶：十二音符 平均律
检测范围：C0 (16.35 Hz)-C8 (4,186 Hz)
参考音高： A4 = 436 - 445Hz （以每次 1Hz 的步进来调节）
检测精度：+/-0.1 音分（显示模式：频闪模式）
输入阻抗：10 M-ohm
连接插孔： INPUT插孔（6.3mm单声道耳机插孔）
BYPASS 插孔（6.3 mm 单声道耳机插孔）
直流电源 9 V IN 插孔
电源：交流电适配器（9 V,⊕-⊖，另售）
电流功耗: 最大电流 40 mA
尺寸(宽×深×高): 70 × 80 × 47 mm (包括凸起部分)
重量: 198 g
随附物品：客户须知（尊敬的客户）、注意事项、橡胶垫脚（1 张）
附件（另售）：交流电适配器（9
* 规格和外形如有改良，恕不另行通知。
* 所有产品名称及公司名称均为其各自所有者的商标或注册商标。
Ja 目次
各部の名称....38
接続....38
チューニングの方法....39
基準ピッチの設定 40
ディスプレイ・モードの設定……41
ブライト・モード（輝度）の設定……42
仕様....43

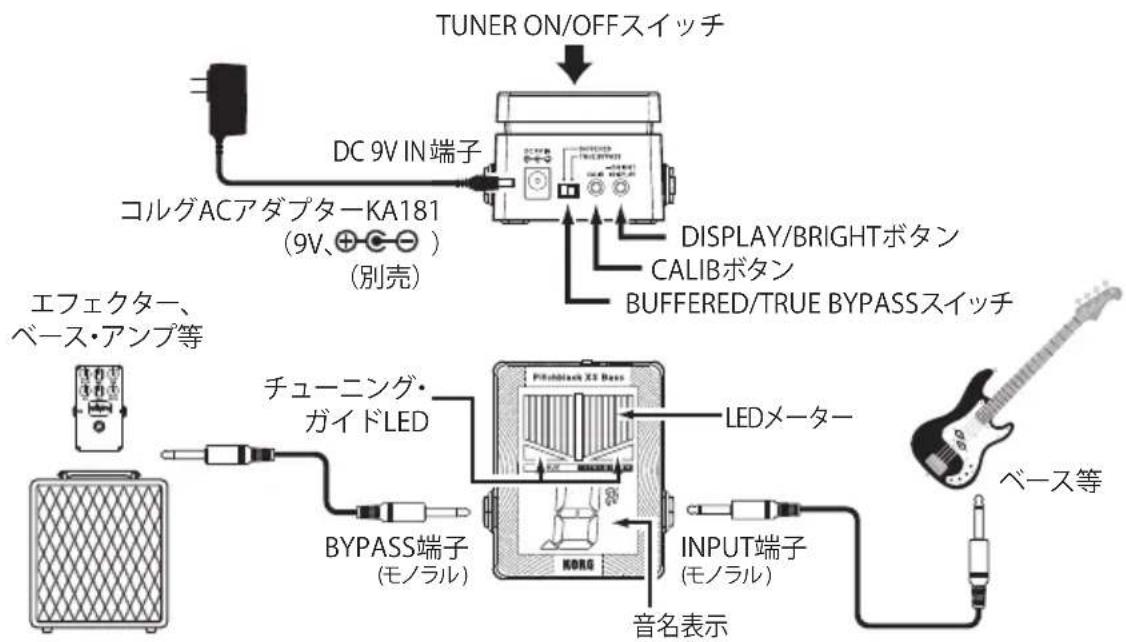

各部の名称
