Pitchblack XS Bass - Equipement DJ KORG - Notice d'utilisation et mode d'emploi gratuit

Type de produit	Accordeur chromatique pour basse
Marque	Korg
Modèle	Pitchblack XS Bass
Catégorie	Équipement DJ
Dimensions (L × P × H)	70 × 80 × 47 mm (y compris les saillies)
Poids	198 g
Alimentation	Adaptateur secteur 9 V DC (⊕-⊖), vendu séparément
Consommation électrique	40 mA maximum
Plage de détection	C0 (16,35 Hz) à C8 (4 186 Hz)
Hauteur de référence	A4 = 436 à 445 Hz (par paliers de 1 Hz)
Précision de détection	±0,1 centième (mode stroboscopique)
Impédance d'entrée	10 MΩ
Prises	INPUT (jack mono 6,3 mm), BYPASS (jack mono 6,3 mm), DC 9V IN
Modes d'affichage	Traditionnel, Stroboscopique, Semi-stroboscopique, Miroir
Fonctions de bypass	Buffered / True Bypass sélectionnable
Réglage de luminosité	2 niveaux (maintenir DISPLAY/BRIGHT)
Calibration	Hauteur de référence réglable
Accessoires fournis	Avis au client, Précautions, Pieds en caoutchouc (1 feuille)
Accessoires optionnels	Adaptateur secteur 9 V (⊕-⊖)
Entretien et nettoyage	Essuyer avec un chiffon sec et doux. Ne pas utiliser de solvants.
Sécurité	Utiliser uniquement l'adaptateur secteur recommandé. Débrancher avant nettoyage.
Réparabilité	Pièces détachées non disponibles séparément. Contacter le SAV Korg.

FOIRE AUX QUESTIONS - Pitchblack XS Bass KORG

Comment accorder ma basse avec le Pitchblack XS Bass ?

Branchez votre instrument à la prise INPUT. Appuyez sur le commutateur TUNER ON/OFF pour activer l'accordeur. Jouez une note simple et ajustez l'accord jusqu'à ce que le nom de la note souhaitée apparaisse et que l'indicateur à diodes indique la justesse (les deux diodes △ et ▾ allumées). Appuyez à nouveau sur TUNER ON/OFF pour désactiver l'accordeur.

Comment régler la hauteur de référence (A4) ?

Appuyez sur le bouton CALIB. La valeur actuelle clignote. Pendant qu'elle clignote, appuyez plusieurs fois sur CALIB pour faire défiler les options de 436 à 445 Hz. Attendez 2 secondes sans rien faire pour valider ; l'affichage clignote trois fois.

Comment changer le mode d'affichage ?

Appuyez sur le bouton DISPLAY/BRIGHT. La valeur clignote. Pendant ce temps, appuyez à nouveau sur DISPLAY/BRIGHT pour sélectionner parmi Traditionnel (1), Stroboscopique (2), Semi-stroboscopique (3) ou Miroir (4). Attendez 2 secondes pour valider.

Comment initialiser les réglages d'usine ?

Maintenez enfoncé le bouton CALIB et appuyez sur le commutateur TUNER ON/OFF lors de la mise sous tension. Les réglages reviennent à : hauteur de référence = 440 Hz, mode d'affichage = Traditionnel, luminosité = plus intense.

Quel adaptateur secteur utiliser ?

Utilisez un adaptateur secteur 9 V DC avec polarité ⊕-⊖ (centre négatif) et une consommation d'au moins 40 mA. Korg recommande un adaptateur spécifique ; l'utilisation d'un autre modèle peut endommager l'appareil.

Que faire si l'accordeur ne s'allume pas ?

Vérifiez que votre instrument est branché à la prise INPUT (l'alimentation s'active automatiquement). Assurez-vous que l'adaptateur secteur est bien connecté et fonctionne. Si le problème persiste, testez avec un autre câble ou adaptateur.

Quelle est la différence entre Buffered Bypass et True Bypass ?

Le mode Buffered utilise un circuit tampon qui préserve la dynamique du signal sur de longues longueurs de câble ou avec plusieurs pédales. Le mode True Bypass transmet le signal d'entrée directement sans altération. Utilisez le commutateur BUFFERED/TRUE BYPASS selon vos besoins.

Comment régler la luminosité de l'affichage ?

Maintenez enfoncé le bouton DISPLAY/BRIGHT pendant environ 2 secondes. La luminosité alterne entre deux niveaux (plus intense et moins intense). Le réglage est sauvegardé automatiquement.

Puis-je utiliser le Pitchblack XS Bass avec une guitare électrique ?

Oui, l'accordeur fonctionne avec tout instrument produisant un signal audio, y compris les guitares électriques. La plage de détection va de C0 à C8, couvrant les fréquences de la guitare.

Comment initialiser les réglages si l'appareil se comporte anormalement ?

Effectuez une réinitialisation d'usine en maintenant CALIB enfoncé et en appuyant sur TUNER ON/OFF à la mise sous tension. Cela restaure les paramètres par défaut et peut résoudre des dysfonctionnements logiciels.

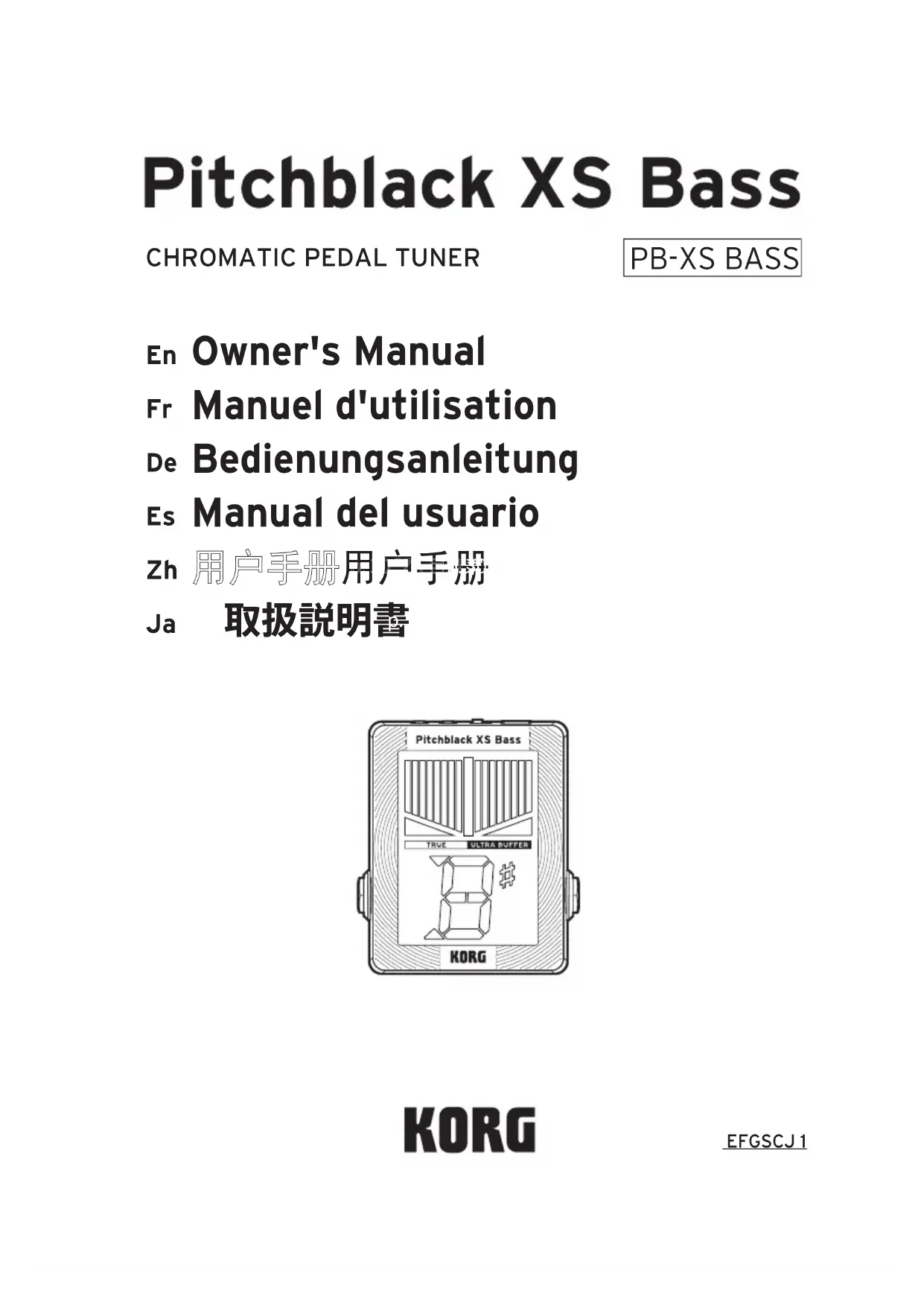

MODE D'EMPLOI Pitchblack XS Bass KORG

Fr Manuel d'utilisation

Procédure d'accordage....11

Réglages de hauteur de référence ....12

Réglages du mode d'affichage ....13

Réglages du mode de luminosité....14

Fiche technique ....15

Raccordements

Mettez tous les appareils hors tension avant d'effectuer les raccordements pour éviter d'endommager votre matériel.
Les prises INPUT et BYPASS sont monophoniques. Les câbles stéréo (TRS) ne fonctionneront pas.

Prise DC 9V IN

Branchez un adaptateur secteur disponible dans le commerce (9V,⊕-⊖) à cette prise. Utiliser un adapteur secteur différent de celui recommandé par Korg risque d'endommager l'appareil ou de provoquer un dysfonctionnement.

Prise INPUT

Raccordez un câble de votre instrument à la prise INPUT de l'accordeur. L'accordeur est mis sous tension quand vous connectez un câble à la prise INPUT, et le réglage de la hauteur de référence clignote pendant plusieurs secondes dans l'affichage de la note. Relier un câble à la prise INPUT rétablira l'alimentation, mais l'accordeur ne sera pas en mode accordeur. Appuyez sur le commutateur TUNER ON/OFF pour activer le mode accordeur.

Prise BYPASS

Raccordez un câble de la prise BYPASS à vos pédales d'effet ou amplis, etc. Quand l'accordeur est activé, le signal de la prise INPUT est coupé pour permettre un accordage silencieux.

Le signal est transmis à cette prise quand l'accordeur est hors tension.

Commutateur BUFFERED/TRUE BYPASS

Il permet de basculer entre le contournement à mémoire tampon ultra performante et le contournement total (True Bypass).

Le circuit de la mémoire tampon ultra performante élargit la plage dynamique du son et contribue à préserver la dynamique du signal en présence de câbles plus longs ou de multiples pédales.

Le contournement total retransmet le signal d'entrée tel quel, sans la moindre altération.

Procédure d'accordage

1. Appuyez sur le commutateur TUNER ON/OFF pour activer l'accordeur.

L'indicateur à diodes ou l'affichage de la note s'allume.

Le signal reçu à la prise INPUT n'est pas transmis à la prise BYPASS.

Astuce: Le commutateur TUNER ON/OFF fonctionne seulement si un instrument est raccordé à la prise INPUT.

1. Si nécessaire, réglez la hauteur de référence et le mode d'affichage. (page 12 "Réglages de hauteur de référence", page 13 "Réglages du mode d'affichage")

2. Jouez une note simple sur votre instrument et accordez-le de sorte que le nom de la note souhaitée apparaisse dans l'affichage de la note.

Le nom de la note la plus proche de la hauteur détectée apparaît dans l'affichage de la note.

1. Accordez votre instrument à l'aide de l'indicateur à diodes.

La méthode pour indiquer si votre instrument est accordé, est trop haut ou trop bas, dépend du mode d'affichage choisi. (page 13 “Réglages du mode d'affichage”)

1. Après avoir fini d'accorder votre instrument, appuyez sur le commutateur TUNER ON/OFF pour désactiver l'accordeur.

L'indicateur à diodes ou l'affichage de la note s'éteint. Le signal reçu à la prise INPUT est transmis à la prise BYPASS.

Astuce: Les réglages de la hauteur de référence, du mode d'affichage et du mode de luminosité sont conservés même quand vous débranchez l'adaptateur secteur.

Astuce: Pour initialiser les paramètres et retrouver les réglages d'usine (hauteur de référence = 440 Hz, mode d'affichage = traditionnel, mode de luminosité = plus intense), maintenez enfoncé le bouton CALIB et appuyez sur le commutateur TUNER ON/OFF à la mise sous tension de l'accordeur.

Réglages de hauteur de référence

Réglez la hauteur de référence pour l'accordage (la note A au centre du clavier d'un piano correspond à A4) entre 436 et 445 Hz. À la sortie d'usine, la hauteur de référence du Pitchblack XS Bass correspond à A=440 Hz.

1. Appuyez sur le bouton CALIB.

La valeur actuelle clignotera pendant plusieurs secondes dans l'affichage de la note.

1. Pendant que le réglage est affiché à l'écran, appuyez sur le bouton CALIB pour régler la hauteur de référence.

Chaque fois que vous appuyez sur le bouton CALIB, le réglage est cycliquement effectué comme suit.

0: 440 Hz
1: 441 Hz
2: 442 Hz
3: 443 Hz
4: 444 Hz
5: 445 Hz
6: 436 Hz
7:437 Hz
8: 438 Hz
9: 439 Hz

1. Quand le réglage est terminé, attendez environ deux secondes –sans appuyer sur aucun bouton.

L'affichage de la note clignote trois fois pour indiquer que la hauteur de référence est réglée. Le Pitchblack XS Bass reviendra automatiquement en mode accordeur.

Astuce: Le réglage de la hauteur de référence est mémorisé à la mise hors tension de l'accordeur.

Réglages du mode d'affichage

Sélectionnez un des quatre modes d'affichage indiquant si votre instrument est accordé ou non. Le réglage par défaut est le mode Traditionnel.

1. Appuyez sur le bouton DISPLAY/BRIGHT.

La valeur actuelle clignotera pendant plusieurs secondes dans l'affichage de la note.

1. Tant que le réglage est affiché, appuyez sur le bouton DISPLAY/BRIGHT pour sélectionner un mode d'affichage.

Chaque fois que vous appuyez sur le bouton DISPLAY/BRIGHT, le réglage est cycliquement effectué comme suit.

Dans tous les modes d'affichage, les indicateurs à diodes indiquent si la hauteur est trop élevée ou trop basse. Quand la hauteur de la note est correcte, les diodes △ et s'allument toutes deux. Si la note est trop basse, la diode △ s'allume; si la note est trop haute, la diode s'allume.

1: Traditionnel

Accordez votre instrument jusqu'à ce que la diode au centre de l'indicateur à diodes s'illumine fortement.

Les diodes de l'indicateur s'allument du centre vers la droite si la note est trop haute. Si la note est trop basse, les diodes s'allument du centre vers la gauche.

Trop bas.

Juste.

Trop haut.

2: Stroboscopique

Accordez votre instrument de sorte que le mouvement des diodes cesse. Le mode d'affichage stroboscopique est plus précis et produit donc un accord plus rigoureux de votre instrument.

Les diodes s'allument et défilent de gauche à droite si la note est trop haute et de droite à gauche si la note est top basse.

Trop bas.

Juste.

Trop haut.

3: Semi-stroboscopique

Accordez votre instrument de sorte que le défilement des diodes cesse et que seule la diode centrale soit allumée.

Les diodes à droite de l'indicateur clignotent si la note est trop haute et les diodes à gauche de l'indicateur clignotent si la note est trop basse.

Trop bas.

Juste.

Trop haut.

4: Miroir

Accordez votre instrument jusqu'à ce que la diode au centre de l'indicateur à diodes s'illumine fortement.

Plus la différence d'accord est importante, plus les diodes allumées d'un côté ou de l'autre s'éloignent du centre.

Trop bas.

Juste.

Trop haut.

1. Quand le réglage est terminé, attendez environ deux secondes – sans appuyer sur aucun bouton.

L'affichage de la note clignote deux fois pour indiquer que le mode d'affichage est réglé. Le Pitchblack XS Bass reviendra automatiquement en mode accordeur.

Astuce: Le réglage du mode d'affichage sera conservé, même si l'alimentation est coupée.

Réglages du mode de luminosité

Règle la luminosité (sur deux niveaux) de l'affichage. À la sortie d'usine, la luminosité d'affichage est réglée sur le niveau plus intense.

1. Maintenez enfoncé le bouton DISPLAY/BRIGHT.

La luminosité de l'affichage change alors. Le Pitchblack XS Bass reviendra automatiquement en mode accordeur.

Astuce: Le réglage du mode de luminosité est conservé même quand vous débranchez l'adaptateur secteur.

Fiche technique

Gamme: 12 notes tempérament égal

Plage de détection: C0 (16,35 Hz) à C8 (4.186 Hz)

Hauteur de référence: A4 = 436 à 445 Hz (paliers de 1 Hz)

Précision de détectio: +/-0,1 centième (mode d'affichage: stroboscopique)

Impédance d'entrée: 10 Mohm

Prises: Prise INPUT (prise jack mono de 6,3 mm)

Prise BYPASS (prise jack mono de 6,3 mm)

Prise DC 9V IN

Alimentation: adaptateur secteur (9 V,⊕,venue séparément)

Consommation: 40 mA maximum

Dimensions (L × P × H): 70 × 80 × 47 mm (y compris les saillies)

Poids: 198 g

Accessoire fournis: Avis au client (Cher client), Précautions, Pieds en

caoutchouc (1 feuille)

Accessoires (vendue séparément): Adaptateur secteur (9 V, ⊕-⊖)

* Les caractéristiques et l'aspect du produit sont susceptibles d'être modifiés sans préavis en vue d'une amélioration.

* Tous les noms de produits et de sociétés sont des marques commerciales ou déposées de leur détenteur respectif.

De Inhalt

Teile des Pitchblack XS Bass ....17

Anschlüsse ....17

Stimmvorgang 18

0 : 440 Hz
1 : 441 Hz
2 : 442 Hz
3 : 443 Hz
4 : 444 Hz
5 : 445 Hz
6:436 Hz
7:437 Hz
8:438 Hz
9 : 439 Hz
