MANUAL DE USUARIO DV8GT5220AW SAMSUNG

• (opłata według taryfy operatora) http://www.samsung.com/pl/support/ LITHUANIA 8-800-77777 www.samsung.com/lt/support LATVIA 8000-7267 www.samsung.com/lv/support ESTONIA 800-7267 www.samsung.com/ee/support Untitled-6 56 2020-09-18 AM 11:22:45Notatki Untitled-6 57 2020-09-18 AM 11:22:45Notatki Untitled-6 58 2020-09-18 AM 11:22:45Notatki Untitled-6 59 2020-09-18 AM 11:22:45Untitled-6 60 2020-09-18 AM 11:22:45Secadora con bomba de calor Manual del usuario DV9*T*2****/DV8*T*2**** Untitled-3 1 8/11/2020 3:39:50 PMEspañol Español2 Índice Información de seguridad 4 Información importante sobre las instrucciones de seguridad 4 Símbolos de seguridad importantes 4 Precauciones de seguridad importantes 5 Advertencias muy importantes sobre la instalación 7 Advertencias muy importantes sobre el uso 8 Precauciones sobre el uso 9 Advertencias muy importantes sobre la limpieza 11 Cuidados para prevenir la congelación 11 Instrucciones acerca de WEEE 12 Instalación 13 Piezas incluidas 13 Requisitos para la instalación 15 Instalación paso a paso 16 Inversión de la puerta 20 Antes de comenzar 25 Ajuste inicial 25 Pautas de secado 26 Funcionamiento 28 Panel de control 28 Iniciar un ciclo 30 Descripción del ciclo 31 Funciones adicionales 34 Funciones del sistema 36 Funciones especiales 38 Mantenimiento 43 Vaciado del depósito de agua 43 Limpieza 44 Solución de problemas 48 Puntos de comprobación 48 Códigos de información 50 Untitled-3 2 8/11/2020 3:39:50 PMEspañol Español 3 Apéndice 52 Tabla de indicaciones del tejido 52 Protección del medio ambiente 53 Especificaciones 54 Información de contacto 55

¿PREGUNTAS O COMENTARIOS? 55

Untitled-3 3 8/11/2020 3:39:50 PMEspañol Español4 Información de seguridad Enhorabuena por su nueva secadora Samsung. Este manual contiene información importante para la instalación, el uso y el mantenimiento del electrodoméstico. Le aconsejamos que lea este manual si quiere aprovechar todas las ventajas y funciones de la secadora. Información importante sobre las instrucciones de seguridad Las advertencias y las instrucciones de seguridad importantes de este manual no cubren todas las posibles situaciones que puedan surgir. Es su responsabilidad tener precaución y cuidado durante la instalación, el mantenimiento y el uso de la secadora. Póngase siempre en contacto con el fabricante si surgen problemas o situaciones que no comprende. Símbolos de seguridad importantes Significado de los iconos y signos utilizados en este manual: ADVERTENCIA Prácticas peligrosas o inseguras que pueden provocar lesiones físicas graves, la muerte o daños en la propiedad. PRECAUCIÓN Prácticas peligrosas o inseguras que pueden provocar lesiones físicas o daños a la propiedad. NOTA Indica que existe riesgo de lesiones personales o daños materiales. Lea las instrucciones Estos símbolos de advertencia tienen la función de evitar que usted y otras personas se lesionen. Sígalos estrictamente. Después de leer este manual, guárdelo en un lugar seguro para consultas futuras. Lea todas las instrucciones antes de utilizar el electrodoméstico. Como en todo aparato que usa electricidad y tiene piezas móviles, hay factores de riesgo. Para manejar este aparato con seguridad debe familiarizarse con el funcionamiento y tener cuidado cuando lo utilice. ADVERTENCIA Riesgo de incendio

• La instalación de la secadora de ropa debe efectuarla un técnico acreditado.

• Instale la secadora siguiendo las instrucciones del fabricante y las normativas locales.

• Para reducir el riesgo de lesiones graves o muerte, siga todas las instrucciones de instalación. Untitled-3 4 8/11/2020 3:39:52 PMEspañol Español 5 Precauciones de seguridad importantes ADVERTENCIA Para reducir el riesgo de incendios, descargas eléctricas o lesiones personales cuando utilice el aparato, siga las precauciones de seguridad básicas como las que figuran a continuación:

1. Este electrodoméstico no deben utilizarlo personas (incluidos los niños) con las

capacidades físicas, sensoriales o mentales reducidas, o faltas de conocimiento y experiencia, sin la supervisión o las indicaciones de una persona responsable que garantice un uso seguro del aparato.

2. Para utilizar en Europa: Este aparato lo pueden utilizar niños mayores de 8 años

y personas con las capacidades físicas, sensoriales o mentales reducidas, o faltas de experiencia y conocimiento, siempre que estén supervisados o hayan recibido instrucciones sobre el uso seguro del aparato y comprendan los peligros que conlleva. Los niños no deben jugar con el aparato. Los niños no deben realizar tareas de limpieza y mantenimiento sin vigilancia.

3. No deje que los niños jueguen con el electrodoméstico.

4. Si se daña el cable de alimentación eléctrica, deberá sustituirlo el fabricante, el

técnico de reparaciones de este o una persona igualmente cualificada a fin de evitar accidentes.

5. Deben utilizarse los nuevos juegos de mangueras suministrados con el aparato y las

mangueras viejas nunca deben reutilizarse.

6. En el caso de aparatos con aberturas de ventilación en la base, asegúrese de que estas

no queden obstruidas por una alfombra.

7. Para utilizar en Europa: Los niños de menos de 3 años deben mantenerse alejados a

menos que estén vigilados constantemente.

8. PRECAUCIÓN: Para evitar riesgos derivados de la reinicialización inadvertida del

interruptor térmico, este aparato no se debe conectar a la alimentación con un dispositivo de conmutación externo, como un temporizador, ni tampoco a un circuito que un servicio conecte o desconecte con regularidad.

9. La secadora no se debe usar si se han empleado productos químicos para la limpieza.

Untitled-3 5 8/11/2020 3:39:52 PMEspañol Información de seguridad Español6

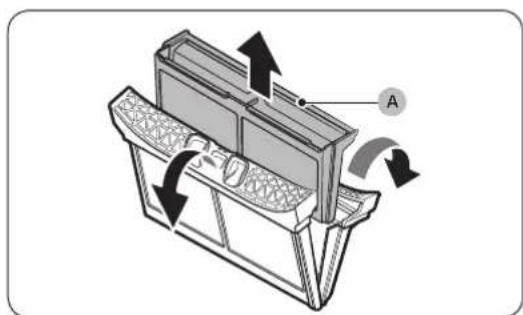

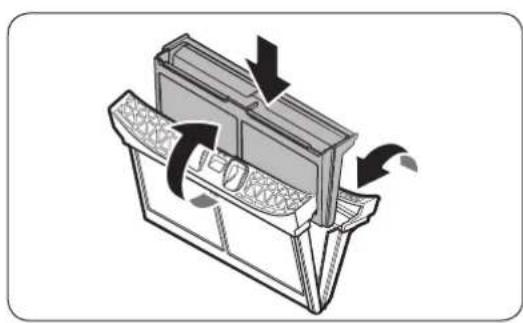

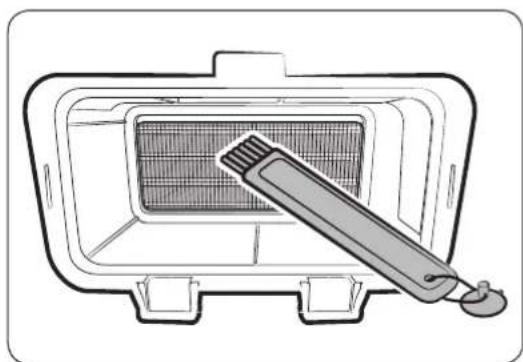

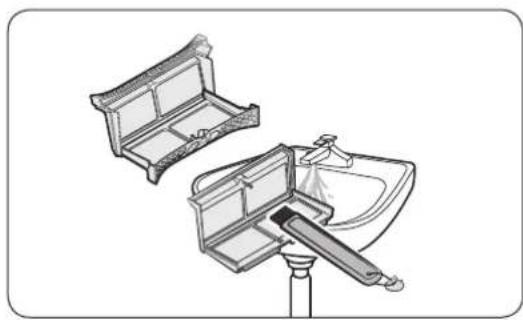

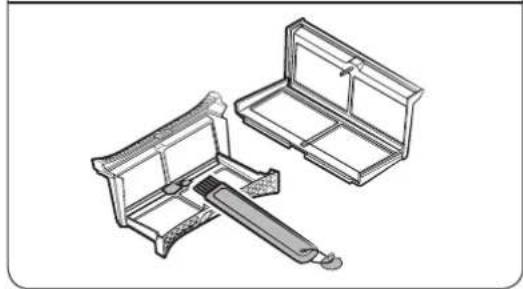

10. El colector de pelusas debe limpiarse con frecuencia, si es aplicable.

11. No deje que se acumule pelusa alrededor de la secadora (no aplicable a aparatos con

salida de aire al exterior del edificio).

12. Debe proporcionarse la ventilación adecuada para evitar la reentrada de gases en la

habitación procedentes de electrodomésticos que consuman otros combustibles, incluidas llamas a la vista.

13. No seque en la secadora ninguna prenda sin lavar.

14. Los artículos con manchas de sustancias como aceite de cocinar, acetona, alcohol,

petróleo, queroseno, quitamanchas, aguarrás, ceras y quitaceras se deben lavar en agua caliente con mayor cantidad de detergente antes de secarlos en la secadora.

15. Artículos de goma espuma (látex), gorros de ducha, tejidos impermeables, prendas

acolchadas o almohadas de goma espuma no se deben secar en la secadora.

16. Los suavizantes de ropa o productos similares se deben utilizar siguiendo las

especificaciones del producto.

17. La etapa final del ciclo de secado se realiza sin calor (ciclo de enfriamiento) para que la

ropa permanezca a una temperatura que no represente ningún riesgo.

18. Saque todos los objetos, como mecheros y cerillas, de los bolsillos.

19. ADVERTENCIA: No detenga la secadora antes de finalizar el ciclo de secado a menos

que todas las prendas se saquen rápidamente y se extiendan para que se disipe el calor.

20. El aire de escape no se debe descargar en un conducto que se utilice para evacuar los

gases de quemadores de gas u otros combustibles.

21. Este aparato no se debe instalar detrás una puerta que se pueda bloquear, deslizante

o con bisagras en el lado opuesto al de la secadora de tal manera que la puerta de la secadora no se pueda abrir completamente.

22. ADVERTENCIA: Este aparato no se debe conectar a la alimentación con un dispositivo

de conmutación externo, como un temporizador, ni tampoco a un circuito que un servicio conecte o desconecte con regularidad. Solo modelo con bomba de calor: Las instrucciones deberán incluir lo siguiente: Untitled-3 6 8/11/2020 3:39:53 PMEspañol Español 7 ADVERTENCIA: En la estructura o en el espacio de instalación del aparato mantenga las aberturas de ventilación libres de obstrucciones. ADVERTENCIA: No dañe el circuito del refrigerante. Advertencias muy importantes sobre la instalación ADVERTENCIA La instalación de este electrodoméstico debe efectuarla un técnico o una empresa de servicios acreditada.

• De no hacerlo así, se puede producir una descarga eléctrica, un incendio, una explosión, problemas con el producto o lesiones personales. Enchufe el cable de alimentación en una toma de corriente de pared y utilice la toma solo para este aparato. También es importante que no utilice un cable alargador.

• Compartir la toma de pared con otros aparatos mediante una regleta o un cable alargador puede provocar una descarga eléctrica o un incendio.

• Asegúrese de que el voltaje, le frecuencia y la corriente sean las mismas que las especificadas para el producto. De no hacerlo así, se puede producir una descarga eléctrica o un incendio. Enchufe firmemente el cable de alimentación en la toma de corriente. Elimine regularmente cualquier sustancia extraña como polvo o agua de los terminales y los puntos de contacto del enchufe de alimentación con un paño seco.

• Desenchufe el cable de alimentación y límpielo con un paño seco.

• De no hacerlo así, se puede producir una descarga eléctrica o un incendio. Mantenga los materiales del embalaje fuera del alcance de los niños ya que pueden resultar peligrosos para ellos.

• Si un niño mete la cabeza en una bolsa, se podría asfixiar. El aparato debe estar correctamente conectado a tierra. No realice la conexión a tierra sobre una tubería de gas, una tubería de agua de plástico o una línea telefónica.

• Se podría provocar una descarga eléctrica, un incendio, una explosión o problemas con el producto.

• No enchufe el cable de alimentación en una toma de pared que no tenga una conexión a tierra adecuada y asegúrese de que cumpla las normas locales y nacionales. No instale ni deje el producto expuesto a la intemperie. No utilice un enchufe ni un cable de alimentación dañados, ni una toma de pared aflojada.

• Se puede producir una descarga eléctrica o un incendio. Si se daña el enchufe (cable de alimentación eléctrica), para evitar accidentes deberá sustituirlo el fabricante, su técnico de reparaciones o un técnico igualmente acreditado. Este aparato debe colocarse de manera que se pueda acceder fácilmente al enchufe después de la instalación. No tire del cable de alimentación ni lo doble excesivamente. No retuerza ni ate el cable de alimentación. No cuelgue el cable de alimentación de un objeto metálico, no coloque objetos pesados sobre él, no lo haga pasar entre objetos ni por detrás del aparato.

• Se puede producir una descarga eléctrica o un incendio. Untitled-3 7 8/11/2020 3:39:53 PMEspañol Información de seguridad Español8 No tire del cable de alimentación para desenchufarlo.

• Para desenchufar el cable sujételo por el enchufe.

• De no hacerlo así, se puede producir una descarga eléctrica o un incendio. El aparato debe estar correctamente conectado a tierra. No enchufe el cable de alimentación en una toma que no tenga una conexión a tierra adecuada y asegúrese de que cumpla las normas locales y nacionales. Consulte las instrucciones de instalación para conectar a tierra este aparato. Instale este electrodoméstico sobre una superficie sólida y nivelada.

• De lo contrario se pueden producir vibraciones y ruidos anormales o problemas con el producto. No instale el electrodoméstico en un salón de belleza, ya que los productos de los vaporizadores pueden degradar las propiedades hidrófilas del intercambiador de calor al formarse condensación en la superficie exterior del aparato durante la operación de enfriamiento. Este aparato debe instalarse de manera que la toma de corriente, los grifos de suministro de agua y las tuberías de desagüe sean accesibles. Advertencias muy importantes sobre el uso ADVERTENCIA No deje que los niños y los animales domésticos se suban encima del aparato o se introduzcan en él. Cuando deseche este aparato, desmonte el cierre de la puerta (palanca).

• Podría caerse un niño y lesionarse.

• Si un niño se quedase encerrado dentro del aparato, se podría asfixiar. No intente acceder al interior del aparato si el tambor está girando. No se siente encima del aparato ni se apoye contra la puerta.

• Se podría volcar y causar lesiones. Solo debe secar las prendas si estas se han centrifugado en una lavadora adecuada. No seque en la secadora ninguna prenda sin lavar. No beba el agua condensada. No detenga la secadora antes de finalizar el ciclo de secado a menos que todas las prendas se saquen rápidamente y se extiendan para que se disipe el calor. No seque prendas manchadas de materiales inflamables como gasolina, queroseno, benceno, disolventes, alcohol, etc.

• Se podría producir una descarga eléctrica, un incendio o una explosión. No deje que los animales domésticos jueguen con la secadora ni muerdan ninguna parte de esta.

• Se puede producir una descarga eléctrica o lesiones personales. Antes de deshacerse del producto, desmonte la puerta y el cable de alimentación.

• De no hacerlo se podría dañar el cable de alimentación o producir lesiones. No toque el cable de alimentación con las manos húmedas.

• Se puede producir una descarga eléctrica. Untitled-3 8 8/11/2020 3:39:53 PMEspañol Español 9 Si se produce una fuga de gas (ciudad, propano o LP), no toque el aparato ni el cable de alimentación y ventile inmediatamente.

• No utilice el ventilador.

• Una chispa puede causar una explosión o un incendio. No repare, sustituya ni intente realizar el mantenimiento de ninguna pieza del aparato a menos que así se recomiende específicamente en las instrucciones de reparación por el usuario. Deberá contar, además, con los conocimientos necesarios para efectuar el mantenimiento del aparato. No intente reparar, desmontar ni modificar el aparato usted mismo.

• No utilice otro tipo de fusible (cobre, cable de acero, etc.) que no sea el estándar.

• Cuando sea necesario reparar o volver a montar el aparato póngase en contacto con el centro de servicio más cercano.

• De no hacerlo así, se puede producir una descarga eléctrica, un incendio, problemas con el producto o lesiones personales. El producto que ha adquirido está diseñado para uso exclusivamente doméstico. La utilización con fines comerciales se considerará uso inadecuado del producto. En este caso, el producto no estará cubierto por la garantía estándar que ofrece Samsung y no se podrá atribuir a Samsung responsabilidad alguna por las averías o daños resultantes de dicho uso inadecuado. Si el producto genera ruidos extraños, olor a quemado o humo, desenchúfelo inmediatamente y llame al centro de servicio técnico.

• De lo contrario, puede producirse una descarga eléctrica o un incendio. No deje que los niños (o los animales domésticos) jueguen encima ni en el interior del producto. La puerta del producto no se abre fácilmente desde dentro y un niño podría lesionarse seriamente si quedase atrapado. Precauciones sobre el uso PRECAUCIÓN No se apoye sobre el aparato ni deposite objetos (como ropa, velas o cigarrillos encendidos, platos, productos químicos, objetos metálicos, etc.) encima de este.

• Se puede producir una descarga eléctrica, un incendio, problemas con el producto o lesiones personales. No toque la puerta de vidrio ni el interior del tambor durante ni inmediatamente después de la operación de secado, ya que está muy caliente.

• Podría quemarse. El cristal de la puerta se calienta durante el secado. No toque el cristal de la puerta. Tampoco permita que los niños jueguen cerca de la secadora ni que toquen el cristal de la puerta.

• Podrían quemarse. No pulse los botones con objetos puntiagudos como alfileres, cuchillos, uñas, etc.

• Se puede producir una descarga eléctrica o lesiones personales. No seque pendas que contengan goma espuma (látex) o materiales de goma semejantes.

• Si la espuma de goma se calienta, puede causar un incendio. Untitled-3 9 8/11/2020 3:39:53 PMEspañol Información de seguridad Español10 No seque prendas manchadas de aceite vegetal o aceite para cocinar ya que una gran parte de este aceite no se elimina durante el proceso de lavado. Asimismo, utilice el ciclo de secado sin calefacción para que las prendas no se calienten.

• El calor por oxidación del aceite podría originar un incendio. No seque prendas que estén contaminadas con sustancias extrañas como aceite, crema, loción u otros productos químicos que se usen en lugares como salones de cuidado de la piel, salones de masaje, salones de belleza u hospitales.

• Se podría producir una descarga eléctrica, un incendio, una avería o lesiones. Compruebe que no haya nada en los bolsillos de las prendas que va a secar.

• Los objetos duros o afilados, como monedas, clips, clavos, tornillos o piedras, pueden causar daños considerables en el aparato. No seque prendas con grandes hebillas, botones y otros objetos metálicos duros (cremalleras, corchetes o cubrebotones). Si es necesario, utilice una bolsa de malla para las prendas pequeñas y ligeras como cinturones de tela, cintas de delantal y sujetadores con aro que puedan soltarse o romperse durante el ciclo. Las toallitas para secadora se pueden utilizar con este modelo y son recomendables para una mayor eficacia de secado. Las toallitas para secadora también son efectivas para reducir la electricidad estática que se genera durante un ciclo de secado. La electricidad estática puede dañar las prendas de ropa e incluso el aparato. No utilice la secadora cerca de polvos peligrosos, como polvo de carbón, harina de trigo, etc.

• Se podría producir una descarga eléctrica, un incendio o una explosión. No deje materiales inflamables cerca del producto.

• Se podrían formar gases tóxicos en el producto o causar daños a las piezas, una descarga eléctrica, un incendio o una explosión.

• El aparato no debe instalarse detrás de puertas que se puedan bloquear, etc. No toque la parte posterior del aparato durante ni inmediatamente después de la operación de secado.

• El aparato está caliente y puede causar quemaduras. Untitled-3 10 8/11/2020 3:39:53 PMEspañol Español 11 Advertencias muy importantes sobre la limpieza ADVERTENCIA No rocíe agua directamente en el interior del aparato para limpiarlo. No utilice benceno, disolventes ni alcohol para limpiar el aparato.

• Se podría producir decoloración, deformación, daños, un descarga eléctrica o un incendio. Antes de limpiar o efectuar tareas de mantenimiento, desenchufe el aparato.

• De no hacerlo así, se puede producir una descarga eléctrica o un incendio. Limpie la caja del filtro antes y después de usar la secadora. Solicite a un técnico de servicio autorizado que limpie regularmente el interior del producto Limpie el intercambiador de calor con un cepillo suave o la aspiradora una vez al mes. No toque el intercambiador de calor con la mano. Podría lesionarse. El interior de la secadora debe limpiarlo periódicamente un técnico de mantenimiento acreditado. Cuidados para prevenir la congelación

• Instale la secadora en una zona en la que la temperatura no baje de los cero grados centígrados.

• Si se vacía directamente con una manguera de vaciado larga, en invierno el agua que queda dentro de esta puede congelarse. Asegúrese de que no queda agua dentro de la manguera después de usarla.

• Si la manguera de vaciado se ha congelado, envuélvala con una toalla empapada en agua tibia durante unos diez minutos para descongelarla. Untitled-3 11 8/11/2020 3:39:53 PMEspañol Información de seguridad Español12 Instrucciones acerca de WEEE Eliminación correcta de este producto (Residuos de aparatos eléctricos y electrónicos) (Se aplica en países con sistemas de recolección por separado) La presencia de este símbolo en el producto, accesorios o material informativo que lo acompañan, indica que al finalizar su vida útil ni el producto ni sus accesorios electrónicos (como el cargador, cascos, cable USB) deberán eliminarse junto con otros residuos domésticos. Para evitar los posibles daños al medio ambiente o a la salud humana que representa la eliminación incontrolada de residuos, separe estos productos de otros tipos de residuos y recíclelos correctamente. De esta forma se promueve la reutilización sostenible de recursos materiales. Los usuarios particulares pueden contactar con el establecimiento donde adquirieron el producto o con las autoridades locales pertinentes para informarse sobre cómo y dónde pueden llevarlo para que sea sometido a un reciclaje ecológico y seguro. Los usuarios comerciales pueden contactar con su proveedor y consultar las condiciones del contrato de compra. Este producto y sus accesorios electrónicos no deben eliminarse junto a otros residuos comerciales. Para obtener información acerca de los compromisos medioambientales de Samsung y las obligaciones reglamentarias del producto, como por ejemplo REACH, RAEE o baterías, visite nuestra página de sostenibilidad disponible en www.samsung.com Untitled-3 12 8/11/2020 3:39:53 PMEspañol Español 13 Instalación Piezas incluidas Desembale la secadora con cuidado. Mantenga los materiales del embalaje fuera del alcance de los niños. Las piezas y la posición de las piezas que se muestran a continuación pueden diferir de su secadora. Antes de la instalación, asegúrese de que la secadora contiene todas las piezas que se indican aquí. Si la secadora y/o las piezas están dañadas o faltan, póngase en contacto con el centro de atención al cliente de Samsung más cercano. Vista rápida de la secadora

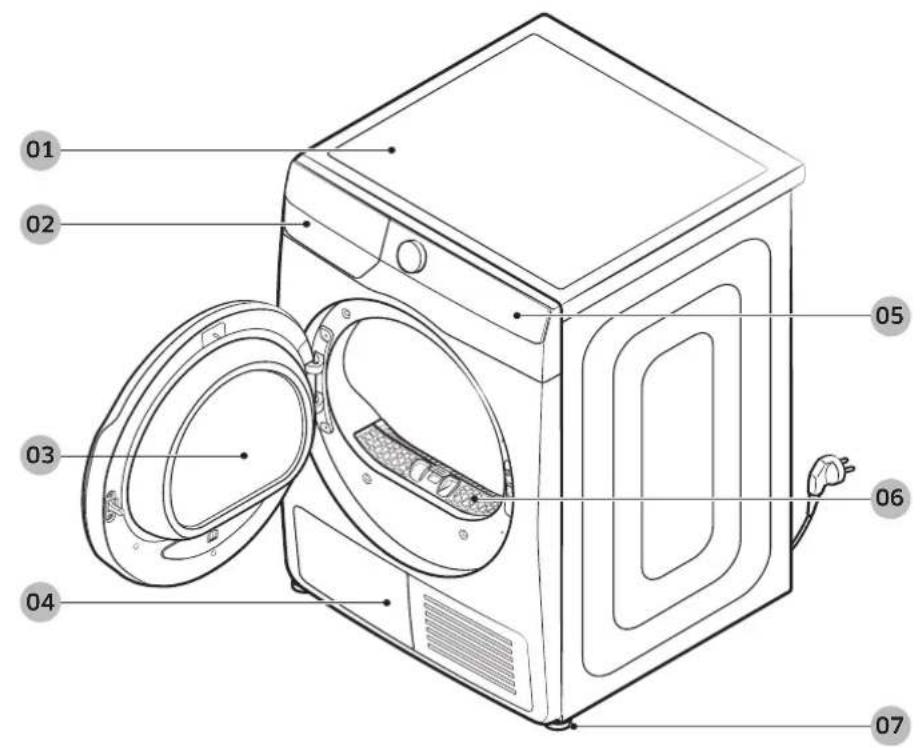

01 Cubierta superior 02 Depósito de agua 03 Puerta 04 Intercambiador de calor 05 Panel de control 06 Filtro de pelusa 07 Pata niveladora Untitled-3 13 8/11/2020 3:39:54 PMEspañol Instalación Español14 Accesorios (suministrados) Guía de la manguera Sujetacables Conector de la manguera Manguera de desagüe larga (2 m) Manual del usuario Cesta de secado (solo modelos aplicables) Cepillo de limpieza Accesorios (no suministrados) Abrazadera del kit apilamiento (Pieza # SK-DH; SK-DA; SKK-DF) NOTA

• Para ver instrucciones para apilar la secadora, consulte el manual de instalación incluido en el kit de apilamiento.

• Para obtener información sobre qué kit de apilado debe usar para colocar la secadora sobre la lavadora, consulte el manual que se incluye con su lavadora Samsung. Untitled-3 14 8/11/2020 3:39:55 PMEspañol Español 15 Requisitos para la instalación NOTA La instalación de la secadora debe realizarla un técnico cualificado. Si se requiere un servicio de reparación debido a una instalación insuficiente o defectuosa, se considerará responsabilidad del propietario y puede quedar anulada la garantía. Conserve estas instrucciones para consultas futuras. ADVERTENCIA

• No enchufe el cable de alimentación en una toma de pared antes de que la secadora esté completamente instalada.

• Para desplazar la secadora, solicite la ayuda de dos o más personas.

• No deje que los niños y las mascotas jueguen dentro, encima o alrededor de la secadora. Es necesario vigilarlos constantemente.

• Mantenga los materiales del embalaje fuera del alcance de los niños.

• No sustituya un cable de alimentación o un enchufe dañados usted mismo. Solicite a Samsung o a un técnico de servicio cualificado que reemplace un cable de alimentación o un enchufe dañados.

• No intente reparar, desmontar ni modificar la secadora. Si necesita una reparación, llame al centro de servicio de Samsung más cercano.

• Antes de deshacerse de un electrodoméstico, desmonte la puerta/tapas para evitar que un niño pueda asfixiarse.

• Si la secadora genera ruidos extraños, olor a quemado o humo, desconéctela inmediatamente y llame al centro de servicio de Samsung más cercano.

• No desenchufe la secadora mientras está en funcionamiento.

• No deje objetos inflamables cerca de la secadora. Requisitos eléctricos y conexiones a tierra

• La secadora requiere un suministro eléctrico de 220-240 V CA / 50 Hz.

• La secadora debe estar correctamente conectada a tierra. En caso de funcionamiento incorrecto o de avería de la secadora, la conexión a tierra reduce el riesgo de descarga eléctrica con una vía de poca resistencia a la corriente eléctrica. La secadora se suministra con un enchufe de conexión a tierra de tres clavijas. El enchufe debe estar conectado a una toma apropiada que esté correctamente instalada y que disponga de toma de tierra según todas las normativas locales.

• Si tiene alguna duda referente a los requisitos eléctricos o las conexiones a tierra, póngase en contacto con Samsung o con un electricista cualificado. ADVERTENCIA

• Enchufe el cable de alimentación a una toma de 3 puntas con conexión a tierra.

• No utilice un enchufe ni un cable de alimentación dañados, ni una toma de pared suelta o dañada.

• No utilice un adaptador ni un alargador.

• Una conexión inapropiada del conductor de la toma de tierra puede causar una descarga eléctrica. Si no está seguro de si la secadora está conectada a tierra correctamente, consulte a un electricista cualificado.

• No modifique el enchufe, el cable de alimentación o la toma de corriente de ninguna manera.

• No conecte el cable de toma de tierra a cañerías de plástico, conductos de gas o tuberías de agua caliente. Untitled-3 15 8/11/2020 3:39:55 PMEspañol Instalación Español16 Instalación en compartimento o armario Para instalación en compartimento o armario, la secadora requiere las siguientes separaciones mínimas: Laterales Parte superior Parte frontal Parte posterior 25 mm 25 mm 490 mm 50 mm Si instala la secadora con una lavadora, el frontal del compartimento o armario debe tener una abertura de aire de al menos 550 mm sin obstrucciones. Instalación paso a paso Antes de instalar la secadora, asegúrese de haber leído Requisitos para la instalación en la página 15. PASO 1 Seleccionar una ubicación Requisitos de la ubicación Seleccione una superficie sólida y nivelada que soporte las vibraciones. Seleccione una ubicación desde donde se acceda fácilmente a un enchufe de conexión a tierra de tres clavijas. Para mayor comodidad, considere instalar la secadora junto a la lavadora. ADVERTENCIA

• La secadora solo debe instalarse en el interior.

• No instale la secadora en zonas expuestas a las inclemencias del tiempo.

• No instale la secadora donde la temperatura pueda descender por debajo de los 5 °C o superar los 35 °C.

• No instale la secadora donde puedan producirse fugas de gas. Untitled-3 16 8/11/2020 3:39:55 PMEspañol Español 17 PASO 2 Ajustar las patas niveladoras

1. Deslice la secadora con cuidado hasta el lugar

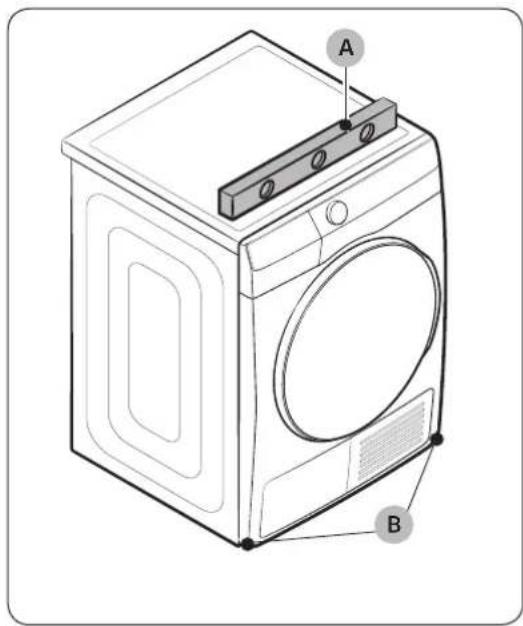

2. Utilice un nivel (A) y compruebe la nivelación de

la secadora de lado a lado y de la parte frontal a la posterior.

3. Si la secadora no está nivelada, gire las patas

niveladoras (B) hacia la izquierda o hacia la derecha para ajustar la altura.

4. Cuando la secadora esté nivelada, asegúrese de que se

apoya firmemente sobre el suelo.

• Para ajustar la secadora a la misma altura que la lavadora, gire las patas niveladoras hacia la derecha hasta que se retraigan (C) por completo. Después, gire las patas niveladoras hacia la izquierda para expandirlas (D) hasta que la secadora y la lavadora estén a la misma altura.

• Extienda la pata niveladora lo mínimo necesario. Extender la pata niveladora más de lo necesario puede hacer que la secadora vibre. Untitled-3 17 8/11/2020 3:39:56 PMEspañol Instalación Español18 PASO 3 Conecte la manguera de desagüe

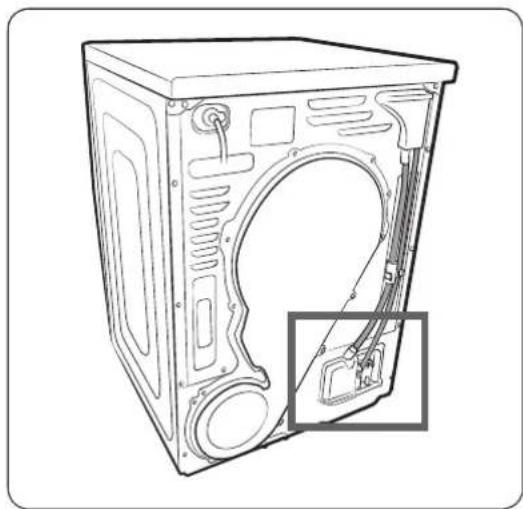

• Le recomendamos encarecidamente conectar la manguera de desagüe a su sistema de desagüe.

• Si la manguera de desagüe conectada a la secadora es demasiado corta para alcanzar el sistema de desagüe, use la manguera accesoria que se facilita (manguera de desagüe larga).

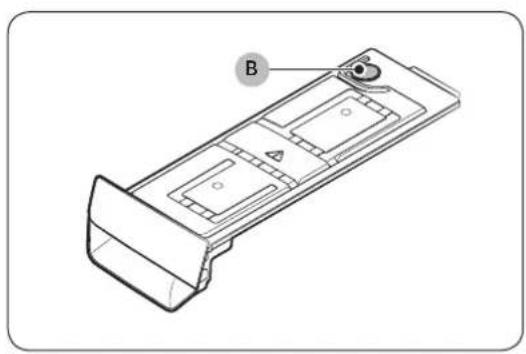

• Use el depósito de agua incorporado solo si no puede conectar la manguera de desagüe a un sistema de desagüe. NOTA De manera predeterminada, esta secadora está configurada para utilizar el depósito de agua incorporado para vaciar el agua condensada.

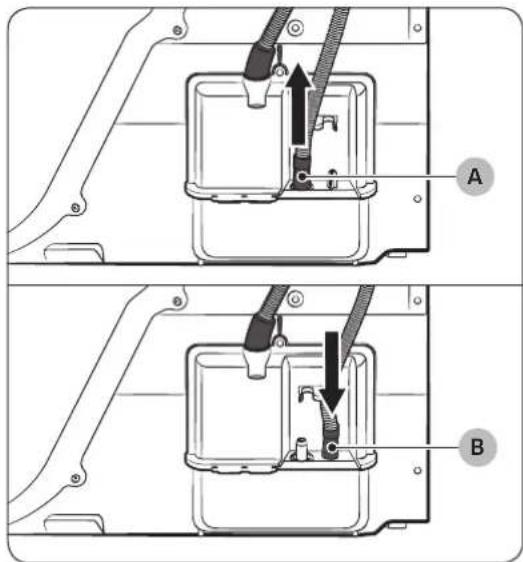

insértela en la pieza (B).

2. Inserte un extremo de la manguera accesoria (la

manguera de desagüe larga) en el orificio (A).

3. Inserte el otro extremo (salida) de la manguera

accesoria al sistema de drenaje en una de las siguientes maneras: Untitled-3 18 8/11/2020 3:39:57 PMEspañol Español 19 Sobre un lavabo:

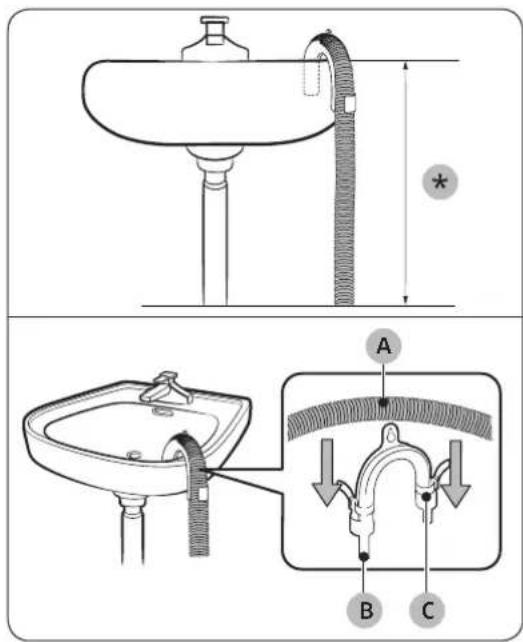

1. Asegúrese de colocar el extremo de la manguera

accesoria a menos de 90 cm (*) de la parte inferior de la secadora.

2. Para doblar en algún punto la manguera accesoria,

utilice la guía de la manguera (B) de plástico suministrada y asegure la guía a la pared mediante un gancho, o bien al grifo con un cordel. Instale la manguera de desagüe (A) y la guía de la manguera (B) y asegúrelas con el sujetacables (C).

3. Se puede vaciar el agua condensada conectando la

manguera accesoria (la manguera de desagüe larga) directamente al desagüe. PRECAUCIÓN No alargue la manguera de desagüe. Pueden producirse fugas de agua en la zona de la conexión. Utilice una manguera de desagüe larga. Utilizando la tubería de desagüe del lavabo:

extremo de la manguera accesoria como se muestra. PRECAUCIÓN Para evitar fugas de agua, asegúrese de conectar firmemente la manguera y el conector.

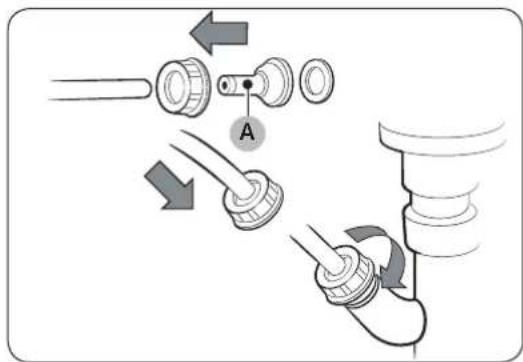

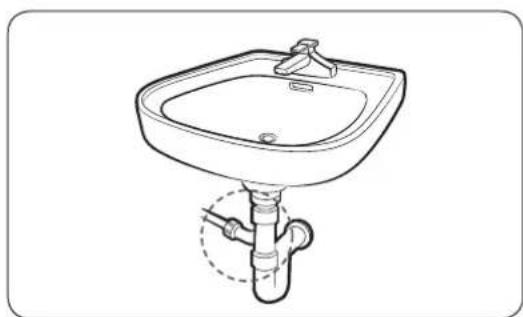

2. Conecte el adaptador de la manguera directamente a

la tubería de desagüe del lavabo. Untitled-3 19 8/11/2020 3:39:58 PMEspañol Instalación Español20 PASO 4 Comprobar la instalación

• Todo el material de embalaje se ha retirado y eliminado correctamente.

• La secadora está nivelada y se apoya firmemente sobre el suelo.

• Asegúrese de que no queda ningún accesorio en el interior del tambor.

• No bloquee el orificio de entrada de aire de la rejilla de ventilación que se encuentra en la parte frontal de la secadora.

• No deje objetos inflamables cerca de la secadora y mantenga limpio el entorno.

• No quite las patas niveladoras ajustables de la secadora. Son necesarias para que la secadora esté nivelada respecto al suelo.

• Después de la instalación, se recomienda esperar por lo menos 1 hora antes de utilizar la secadora. PASO 5 Encendido Enchufe el cable de alimentación en una toma de corriente protegida por un fusible o un disyuntor. A continuación, pulse para encender la secadora. NOTA Ejecute el ciclo Secado por Tiempo durante 20 minutos para asegurarse que funciona, calienta y se apaga. Si se muestra el código de información HC, contacte con un centro de servicio técnico local. Inversión de la puerta En función de cuáles sean las condiciones de la ubicación o sus necesidades particulares es posible que quiera invertir la dirección de la puerta. ADVERTENCIA Asegúrese de encargar la inversión de la puerta a un técnico cualificado.

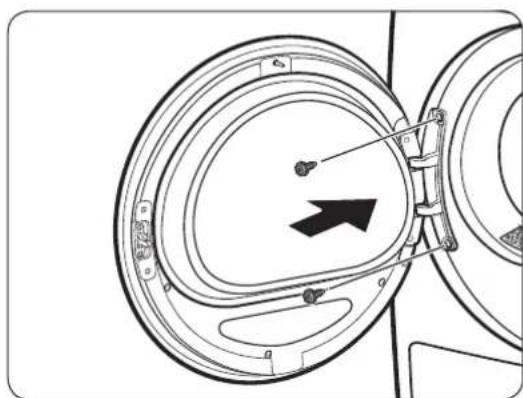

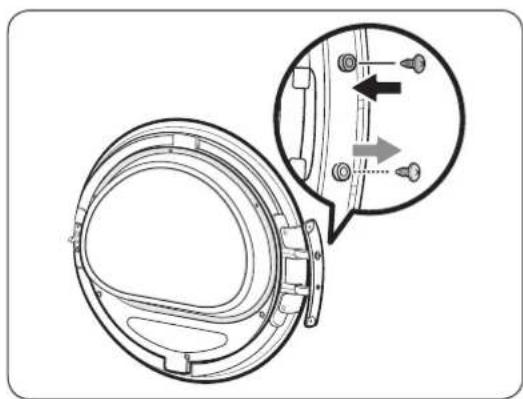

1. Abra la puerta y retire los dos tornillos de la bisagra

de la puerta. Mientras sostiene la puerta con las dos manos, levántela ligeramente para separarla. Untitled-3 20 8/11/2020 3:39:58 PMEspañol Español 21

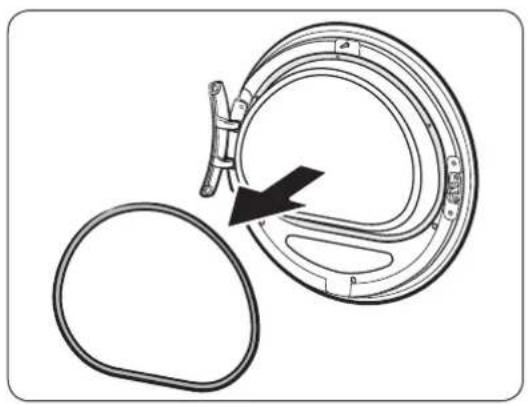

2. Utilice un objeto delgado para retirar la junta de la

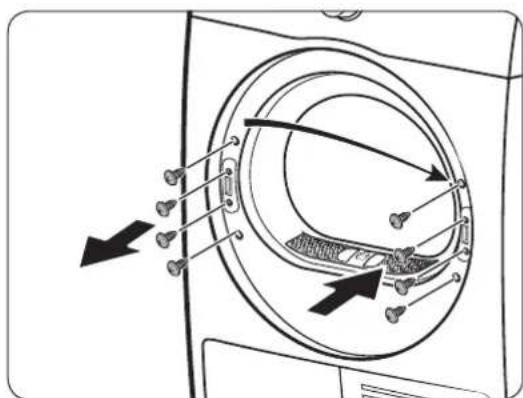

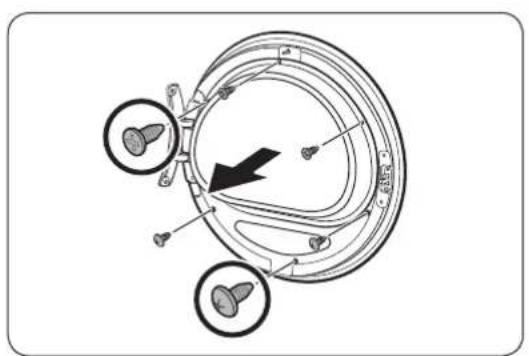

3. Retire los 3 tornillos superiores y los 3 tornillos

inferiores del soporte del cristal.

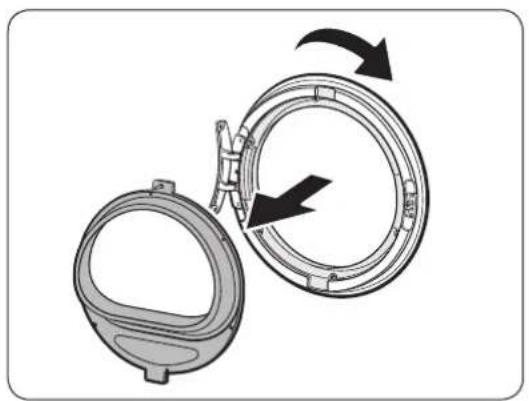

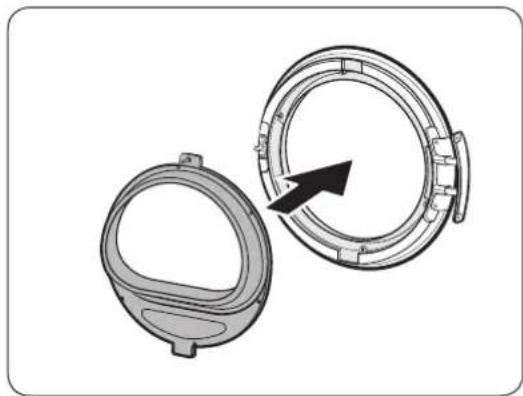

4. Retire el soporte del cristal, y gire la cubierta de la

puerta 180 grados. Untitled-3 21 8/11/2020 3:39:59 PMEspañol Instalación Español22

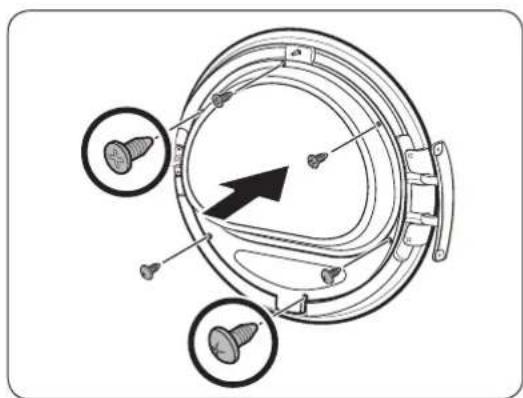

5. Inserte el soporte del cristal en la nueva posición de la

cubierta de la puerta. Asegúrese de que la posición de la bisagra de la puerta coincide con la figura.

6. Apriete los 3 tornillos superiores y los 3 tornillos

inferiores en el soporte del cristal. NOTA La forma de los tornillos puede variar según el tamaño. Asegúrese de apretar los tornillos adecuados.

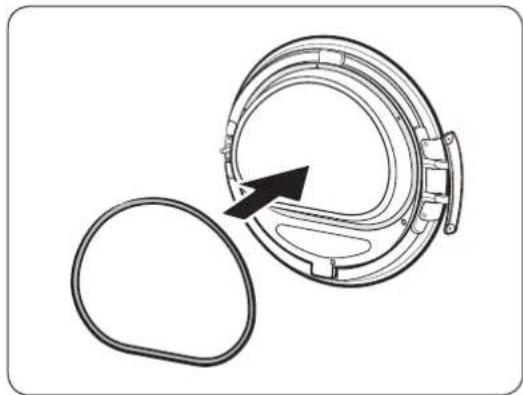

7. Inserte la junta de la puerta en la posición correcta.

Untitled-3 22 8/11/2020 3:39:59 PMEspañol Español 23

8. Quite los 2 tornillos que quedan después de separar la

bisagra de la puerta.

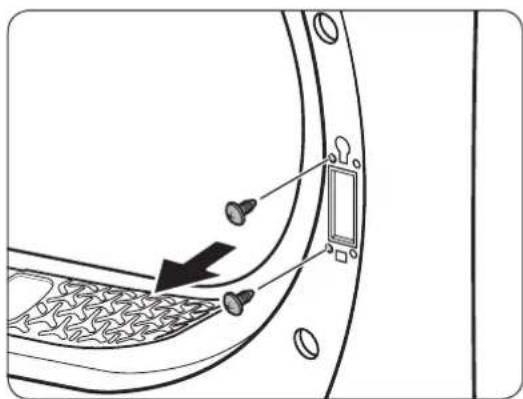

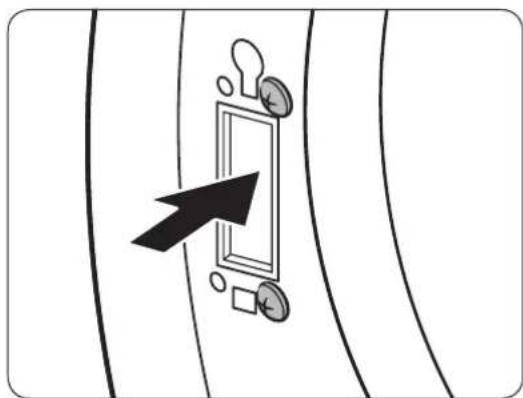

9. Retire los 4 tornillos del cierre de la puerta. Quite el

cierre de la palanca y vuelva a colocarlo en el lado opuesto.

10. Apriete los 2 tornillos que retiró en el paso 8 en el

marco de la bisagra en el lado opuesto. Tenga en cuenta que debe atornillarlos a la derecha (arriba y abajo) del marco. Untitled-3 23 8/11/2020 3:40:00 PMEspañol Instalación Español24

11. Retire el tornillo de la parte inferior de la bisagra de la

puerta y apriételo en la parte superior de la bisagra de la puerta.

12. Coloque la bisagra de la puerta en el lado opuesto y

atornille los 2 tornillos para fijar la puerta a la secadora. NOTA Para volver a colocar la puerta en la posición inicial, siga los mismos pasos. Tenga en cuenta que la puerta, las bisagras y las otras piezas deberán colocarse en el orden inverso seguido en estos pasos. Untitled-3 24 8/11/2020 3:40:00 PMEspañolEspañol 25 Antes de comenzar Ajuste inicial

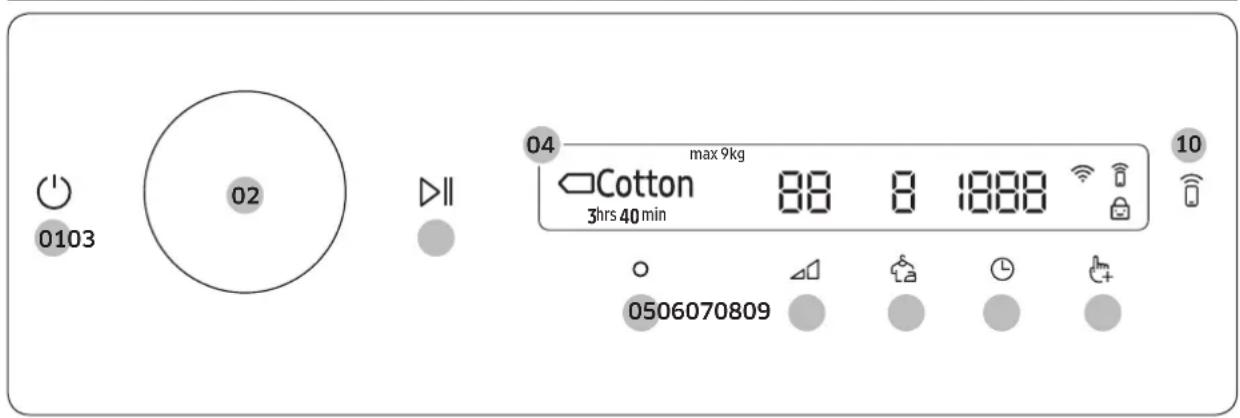

• Cuando encienda la secadora por primera vez, la pantalla muestra el proceso de ajuste inicial. Siga las instrucciones que aparecen en la pantalla para completarlo.
• Si completa el ajuste inicial y ejecuta un ciclo durante más de un minuto, el ajuste inicial no volverá a aparecer.
• El ajuste inicial incluye la selección del idioma y un breve tutorial.• Cuando pulse un botón, hágalo exactamente encima del símbolo.
• Poner en funcionamiento la lavadora y la secadora al mismo tiempo puede provocar una pérdida de potencia en función de dónde están instaladas y del estado de su potencia.01 Selección del idioma 02 Pantalla de bienvenida Turn dial & Tap O Français English ¡Bienvenido! 03 Tutorial¡Exploremos su nueva secadora![Pulse O para saltar] [Pulse O para saltar]Gire el dial para explorar los programas[Pulse O para saltar] Ahora mantenga pulsado para iniciar un programa [Pulse O para saltar] Pulse para ver funciones adicionales Pruebe a guardar sus favoritos en Mis Programas ¡Su secadora con IA! ¡Todo listo! Untitled-3 25 8/11/2020 3:40:02 PMEspañol Antes de comenzar Español26 Pautas de secado PASO 1 Clasificar

• No mezcle prendas pesadas y ligeras.

• Lave y seque las prendas oscura separadas de las prendas claras.

• A menos que se recomiende en la etiqueta, no seque prendas de lana o de fibra de vidrio.

• No seque prendas húmedas que no se hayan centrifugado totalmente después del lavado. Esto podría provocar olores dentro del tambor o el mal funcionamiento de la secadora.

• Se recomienda usar una bolsa de malla para calcetines de bebé y otras prendas pequeñas y ligeras. PASO 2 Vacíe los bolsillos y sáquelos hacia fuera.

• Dé la vuelta a las prendas oscuras antes de secarlas. Esto evitará el desgaste y la decoloración del tejido por fricción durante el proceso de secado y daños en el interior de la secadora.

• Dé la vuelta a las prendas con botones o bordados antes de secarlas. PRECAUCIÓN

• Vacíe los bolsillos. Los objetos metálicos como monedas, imperdibles y hebillas pueden dañar las otras prendas y el tambor.

• Retire todos los objetos metálicos de la ropa, cierre las cremalleras y enganche los cierres antes de secar las prendas. Los objetos metálicos de las prendas pueden dañar otras prendas además del tambor. PASO 3 Compruebe el filtro de pelusa Asegúrese de que el filtro de pelusa está correctamente instalado antes de introducir las prendas en la secadora. La secadora no funciona sin el filtro de pelusa.

• Limpie siempre el filtro de pelusa antes usar la secadora. Si desea obtener más información sobre la limpieza del filtro, consulte la sección «Filtro de pelusa» en la página 44 Untitled-3 26 8/11/2020 3:40:02 PMEspañol Español 27 PASO 4 Calcular la capacidad de carga No sobrecargue la secadora. La sobrecarga reduce la acción giratoria, que provoca un secado desigual y la aparición de arrugas.

• Ponga una carga de lavado a la vez en la secadora.

• Para mejorar la eficiencia de secado de una o dos prendas, añada una toalla seca.

• Para obtener mejores resultados, desenrede las prendas antes de introducirlas en la secadora. Las prendas enredadas pueden reducir la eficiencia de secado o hacer que se abra la puerta. PRECAUCIÓN Añada o retire prendas de la secadora con el filtro de pelusa instalado. Si el filtro no está en su lugar, las prendas pequeñas pueden caer en la ranura y provocar el mal funcionamiento de la secadora. PASO 5 Al terminar el proceso de secado

• Vacíe el depósito de agua para evitar fugas. Para obtener más información sobre el vaciado del depósito de agua, consulte la sección «Vaciado del depósito de agua» en la página 43

• Si en la pantalla aparece el mensaje «Limpiar intercamb. calor», consulte la sección «Intercambiador de calor» de la página 46 y limpie el intercambiador de calor.

• Deje abiertas la puerta de la secadora y la cubierta del intercambiador de calor al terminar el proceso de secado para mantener la higiene del tambor. Untitled-3 27 8/11/2020 3:40:02 PMEspañol Español28 Funcionamiento Panel de control

• Si no realiza ninguna acción en el panel de control durante 10 minutos después de encender la secadora, esta se apagará automáticamente.

• La secadora se apaga automáticamente cuando termina el ciclo. PRECAUCIÓN No pulse para apagar la secadora cuando esté en funcionamiento. Mantenga pulsado para pausar el primer ciclo, y después pulse para apagar la secadora. 02 Dial de navegación Gire el Dial de navegación a la derecha o a la izquierda para navegar por los distintos ciclos de secado y funciones. Cuando gire el Dial de navegación, la pantalla muestra su selección (ciclo, funciones adicionales y funciones del sistema). 03 Inicio/Pausa  Mantenga pulsado para iniciar o pausar el funcionamiento. 04 Pantalla La pantalla muestra el ciclo actual, el tiempo restante estimado, las opciones de ciclo y otras alertas o mensajes útiles. 05 OK  Pulse para confirmar su selección, función o ajuste. 06 Nivel Secado  Pulse para cambiar el nivel de secado para el ciclo seleccionado. Puede seleccionar entre niveles de 1 a 3, pero el nivel disponible depende del ciclo seleccionado.

• 3: Adecuado para prendas grandes y espesas.

• 2: Nivel de secado estándar.

• 1: Seca de forma suave para proteger el tejido. Adecuado para prendas delicadas o aquellas que desearía secar de forma natural (colgándolas o extendiéndolas en horizontal) cuando están húmedas. 07 Fácil de Planchar  Pulse para encender o apagar la función Fácil de Planchar. Cuando esta función está encendida, el tambor gira de forma intermitente tras completar el ciclo de secado para evitar arrugas. 08 Tiempo  Pulse para ajustar la duración de los ciclos Secado por Tiempo, Aire tibio o Aire frío. Se puede configurar el tiempo de secado entre 20 y 240 minutos. La duración del secado depende del ciclo seleccionado. Untitled-3 28 8/11/2020 3:40:04 PMEspañol Español 29 09 Funciones adicionales 

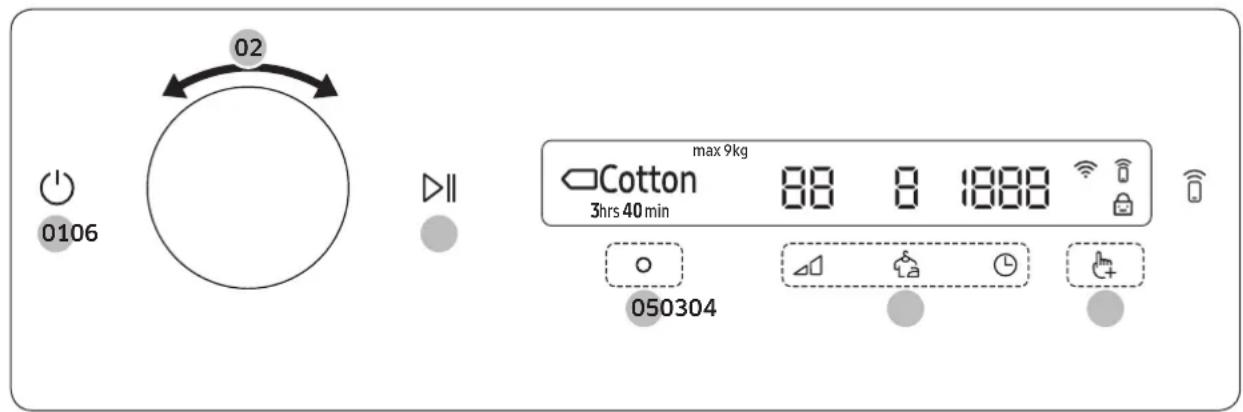

• Pulse para entrar en el menú de funciones adicionales.

• Pulse y mantenga pulsado durante 3 segundos para entrar en el menú de funciones del sistema. 10 Smart Control  Pulse para activar/desactivar la función Smart Control.

• Cuando la función Smart Control está activada, puede controlar su secadora a distancia usando la aplicación SmartThings en su teléfono inteligente. Descripción de los símbolos WiFi Este símbolo indica que la secadora está conectada a la red Wi-Fi. Smart Control Este símbolo indica que la función Smart Control está encendida. Para obtener más información sobre «Smart Control», consulte la página 38. Bloqueo Panel Este símbolo indica que la función Bloqueo Panel está encendida. Para obtener más información sobre «Bloqueo Panel», consulte la página 35. Untitled-3 29 8/11/2020 3:40:04 PMEspañol Funcionamiento Español30 Iniciar un ciclo

2. Gire el Dial de navegación para seleccionar el ciclo que desee. Para obtener más información sobre «Descripción

del ciclo», consulte la página 31.

3. Pulse , , o para cambiar lo ajustes predeterminados del ciclo.

4. Pulse , y después gire el Dial de navegación para seleccionar una función adicional. Para obtener más

información sobre «Funciones adicionales», consulte la página 34.

5. Pulse para cambiar los ajustes de la función adicional seleccionada. No todos los ciclos tienen disponibles

funciones adicionales.

6. Mantenga para iniciar el funcionamiento. Una vez que haya seleccionado el ciclo que desea, la pantalla

muestra una breve descripción del ciclo, la carga máxima de ropa y la duración del ciclo. También puede comprobar el progreso del ciclo, la duración restante del ciclo y códigos de información. Untitled-3 30 8/11/2020 3:40:05 PMEspañol Español 31 Descripción del ciclo NOTA Se pueden usar otros ciclos después de añadirlos a su lista de ciclos a través de la función Mis Programas. Si desea obtener más información, consulte la sección «Mis Programas» en la página 35. Ciclos de secado por sensor Ciclo Descripción Carga máx. (kg) DV9*** DV8*** Algodón Para algodones, ropa de cama y de mesa, ropa interior, toallas y camisas. 9,0 8,0 Rápido 35' Para secar prendas finas de algodón, sintéticas o que necesitan un secado rápido. El tiempo de secado predeterminado es de 35 minutos. 1,0 Super Speed Para cargas mixtas de tejidos de algodón y sintéticos.

• Solo modelos DV9*T82**** / DV9*T72**** / DV8*T72****. 3,0 Mezcla Para cargas mixtas de tejidos de algodón y sintéticos. 9,0 8,0 Sintéticos Para blusas y camisas de poliéster (diolen, trevira), poliamida (perlón, nilón) u otros materiales similares. 4,5 4,0 Delicados Para prendas delicadas que requieren un cuidado especial, como la lencería. 2,0 Toallas Se utiliza para secar cargas como toallas de baño. 4,0 Ropa de cama Para prendas voluminosas como mantas, sábanas, colchas y nórdicos ligeros. 2,0 Camisas Se usa para secar rápidamente una prenda, como una camisa. 2,0 Higiene Para desinfectar ropa seca y húmeda, ropa de cama y juguetes.

• Solo modelos DV9*T82**** / DV9*T72**** / DV8*T72**** / DV9*T62**** / DV8*T62****. 2,0 Lana Solo para lana que admite lavadora y secadora. Para obtener los mejores resultados dé la vuelta a las prendas antes de secarlas. 1,0 Impermeable Para ropa impermeable, como prendas de esquí y montaña, y tejidos como spandex, fibras elásticas y microfibras. Se recomienda utilizar este ciclos después de lavar la colada con el ciclo Impermeable de la lavadora. 2,0 Untitled-3 31 8/11/2020 3:40:05 PMEspañol Funcionamiento Español32 Ciclo Descripción Carga máx. (kg) DV9*** DV8*** Secado silencioso Para cargas mixtas de tejidos de algodón y sintéticos que desea secar en silencio. Se puede utilizar con la opción Fácil de Planchar, de modo que puede iniciar un ciclo antes de acostarse y encontrarlo listo por la mañana.

• Solo modelos DV9*T82****. 9,0 8,0 Secado Plancha Este ciclo finaliza el proceso de secado con un nivel de humedad que facilita el planchado. 4,0 Ciclos manuales de secado Ciclo Descripción Carga máx. (kg) Secado por Tiempo Se utiliza para establecer la duración del secado. Gire el Dial de navegación para seleccionar Secado por Tiempo y pulse para establecer el tiempo de secado entre 20 y 240 minutos. Pulse varias veces para seleccionar las opciones de tiempo disponibles en este orden: 20 / 30 / 40 / 50 / 60 / 90 / 120 / 150 / 180 / 240. NOTA

• La duración real del ciclo puede variar en función del nivel de secado de las prendas.

• Si usa este ciclo para un secado adicional tras usar uno de los ciclos de Secado por sensor (que aparecen en la página 31), establezca el tiempo mínimo de secado (20 minutos). Un secado excesivo puede dañar las prendas o deformarlas.

Aire tibio Para prendas pequeñas y secadas previamente. Ciclo temporizado para todo tipo de tejidos excepto lana y seda. Para secar prendas que aún están ligeramente húmedas o que ya se han secado previamente. También es adecuado para las siguientes operaciones de secado de prendas gruesas o de varias capas que tardan en secarse. Gire el Dial de navegación para seleccionar Aire tibio y pulse para establecer el tiempo de secado entre 20 y 240 minutos. Pulse varias veces para seleccionar las opciones de tiempo disponibles en este orden: 20 / 30 / 40 / 50 / 60 / 90 / 120 / 150 / 180 / 240.

Untitled-3 32 8/11/2020 3:40:05 PMEspañol Español 33 Ciclo Descripción Carga máx. (kg) Aire frío Todo tipo de tejidos. Para refrescar o airear prendas que no se han utilizado en mucho tiempo. Gire el Dial de navegación para seleccionar Aire frío y pulse para establecer el tiempo de secado entre 20 y 240 minutos. Pulse varias veces para seleccionar las opciones de tiempo disponibles en este orden: 20 / 30 / 40 / 50 / 60 / 90 / 120 / 150 / 180 / 240.

Otros ciclos Ciclo Descripción Carga máx. (kg) AirWash Use este ciclo para desinfectar prendas y dejarlas más limpias y frescas.

2. Gire el Dial de navegación para seleccionar la función adicional que desee.

3. Pulse para cambiar los ajustes de la función seleccionada o para iniciar la función.

• Para volver a la pantalla principal, pulse de nuevo y gire el Dial de navegación para seleccionar Atrás y pulse

• Si la función seleccionada no es compatible, aparece el mensaje «No compatible» y el botón no se activa.

• Cuando selecciona una función adicional, aparece un breve mensaje de ayuda las diez primeras veces que lo usa.

• Si no mueve el panel de control 7 segundos después de entrar en el menú Funciones adicionales, la pantalla vuelve al menú principal. Aviso humedad Esta función alerta cuando las camisas y otras prendas que necesitan planchado están suficientemente secas para plancharse.

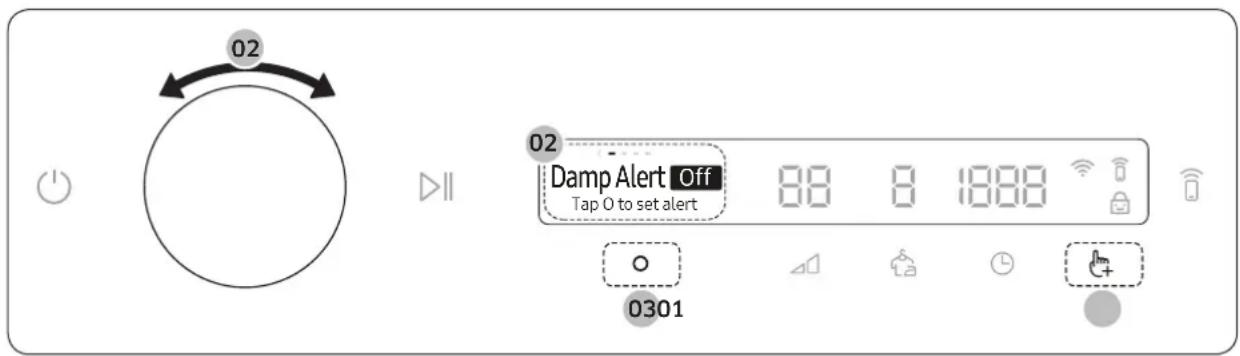

1. Seleccione un ciclo y cambie los ajustes según sea necesario.

- Esta función está disponible para Algodón, Sintéticos, Mezcla, y Secado silencioso con el Nivel Secado en 2 o 3.

3. Gire el Dial de navegación para seleccionar Aviso humedad, y después pulse .

4. Mantenga pulsado .

Alarma durante el secado:

1. Mantenga pulsado para pausar el ciclo de secado.

2. Abra la puerta y retire las prendas que desea planchar.

3. Cierre la puerta, mantenga pulsado para secar las restantes prendas.

Untitled-3 34 8/11/2020 3:40:05 PMEspañol Español 35 Mis Programas Añada o elimine ciclos para crear una lista de ciclos personal.

2. Gire el Dial de navegación para seleccionar Mis Programas, y después pulse .

- Solo puede editar un ciclo para crear un ciclo personal cuando la secadora no está en funcionamiento.

3. Gire el Dial de navegación para seleccionar un ciclo.

4. Pulse para añadir o eliminar el ciclo seleccionado.

- La adición y eliminación del ciclo se guarda automáticamente.

5. Una vez que haya terminado de crear Mis Programas, pulse para volver a la pantalla de ciclos.

NOTA Los ciclos de Algodón, Sintéticos, y Secado Plancha no se pueden eliminar de la lista de ciclos. Fin Diferido Puede hacer que la secadora finalice automáticamente el secado más tarde eligiendo un tiempo de retardo de entre 1 h y 24 h (en incrementos de 1 hora). La hora que aparece en la pantalla indica el momento de finalización del secado.

1. Seleccione un ciclo y cambie los ajustes según sea necesario.

3. Gire el Dial de navegación para seleccionar Fin Diferido, y después pulse .

4. Gire el Dial de navegación para seleccionar la duración deseada, y después pulse .

5. Mantenga pulsado .

- Para cancelar el Fin Diferido, pulse para reiniciar la secadora. Bloqueo Panel Para prevenir que los niños pongan accidentalmente en marcha la secadora o le cambien los ajustes, Bloqueo Panel bloquea todos los botones excepto y .

1. Cierre la puerta.

3. Gire el Dial de navegación para seleccionar Bloqueo Panel, y después pulse .

4. Pulse para seleccionar ON o OFF.

- El símbolo Bloqueo Panel se enciende cuando la función está activada. - No puede encender Bloqueo Panel con la puerta abierta. Si en la pantalla aparece el mensaje «Puerta abierta» mientras intenta activar Bloqueo Panel, cierre la puerta e inténtelo de nuevo. NOTA

• Cuando la función Bloqueo Panel está activada, todos los botones están deshabilitados excepto y .

• Si se pulsa un botón mientras Bloqueo Panel está activada, se activa una alarma con el mensaje «Bloqueo panel activado».

• Si abre y cierra la puerta con Bloqueo Panel activado, salta una alarma con el mensaje «Abra puerta y compruebe dentro» y «Bloqueo panel activado».

• Para ignorar un mensaje, desactive el Bloqueo Panel o la secadora. Untitled-3 35 8/11/2020 3:40:06 PMEspañol Funcionamiento Español36 Funciones del sistema Uso de las Funciones del sistema AI Patten Tap O to set alert Off

1. Mantenga pulsado durante 3 segundos.

2. Gire el Dial de navegación y seleccione la función del sistema deseada, y después pulse .

3. Pulse para cambiar los ajustes de la función seleccionada o para iniciar la función.

• Para volver a la pantalla principal, pulse de nuevo y gire el Dial de navegación para seleccionar Atrás y pulse

• Si no mueve el panel de control 7 segundos después de entrar en el menú Funciones del sistema, la pantalla vuelve al menú principal. Patrón de IA Esta función guarda los ciclos y ajustes usados con mayor frecuencia.

1. Mantenga pulsado durante 3 segundos.

2. Gire el Dial de navegación para seleccionar Patrón de IA, y después pulse .

3. Pulse para seleccionar ON o OFF.

- El ajuste predeterminado es ON. Ajústelo a OFF si no desea usar esta función. - Cuando activa la función, la secadora recuerda los ciclos usados con mayor frecuencia y sus ajustes (Nivel Secado , Duración ) y los guarda en función de la frecuencia de uso. - Cuando desactiva la función, se resetean todos los datos guardados. Alarma Puede activar o desactivar los sonidos de las alarmas.

1. Mantenga pulsado durante 3 segundos.

2. Gire el Dial de navegación para seleccionar Alarma, y después pulse .

3. Pulse para seleccionar ON o OFF.

- El ajuste predeterminado es ON. NOTA Este ajuste permanece sin cambios aunque reinicie la secadora. Untitled-3 36 8/11/2020 3:40:06 PMEspañol Español 37 WiFi Pulse para encender o apagar la Wi-Fi de la secadora.

1. Mantenga pulsado durante 3 segundos.

2. Gire el Dial de navegación para seleccionar WiFi, y después pulse .

3. Pulse para seleccionar ON o OFF.

- La Wi-Fi de la secadora viene apagada de fábrica. Sin embargo, la Wi-Fi de la secadora se enciende automáticamente cuando se enciende la secadora la primera vez. Después, los ajustes finales de la Wi-Fi se mantienen independientemente de si la secadora está encendida o apagada. - Una vez que enciende la Wi-Fi de la secadora y la conecta a una red, la secadora permanece conectada a la red incluso cuando apaga la máquina. - El símbolo de Wi-Fi indica que la secadora está conectada al enrutador a través de una conexión Wi-Fi. Idioma Puede cambiar el idioma del sistema.

1. Mantenga pulsado durante 3 segundos.

2. Gire el Dial de navegación para seleccionar Idioma, y después pulse .

3. Gire el Dial de navegación para seleccionar el idioma deseado, y después pulse .

Resetear Puede resetear la secadora.

1. Mantenga pulsado durante 3 segundos.

2. Gire el Dial de navegación para seleccionar Resetear, y después pulse .

- Su secadora se resetea a los ajustes de fábrica. Untitled-3 37 8/11/2020 3:40:06 PMEspañol Funcionamiento Español38 Funciones especiales Smart Control Puede conectarse a la aplicación SmartThings y controlar su secadora a distancia. Conectar la secadora

• Descargue e instale la aplicación SmartThings en el dispositivo móvil

• Mantenga pulsado para encender la secadora.

• Mantenga pulsado en la secadora. a. La secadora entra en el modo AP y se conecta a su dispositivo móvil. b. Pulse para autenticar su secadora en su dispositivo móvil. c. Una vez completado el proceso de autenticación, su secadora se conecta con éxito a la aplicación. Puede usar varias funciones disponibles en la aplicación SmartThings. NOTA

• Si su secadora no consigue conectarse a la aplicación SmartThings, inténtelo de nuevo.

• Compruebe su enrutador si tiene problemas de conexión tras conectar su secadora con la aplicación SmartThings.

• Si la Wi-Fi está apagada, mantenga pulsado durante 3 segundos para navegar hasta el menú Funciones del sistema, seleccione WiFi y pulse para encenderla.

• Encender la Wi-Fi de la secadora le permite conectarse a ella a través de la aplicación SmartThings en su teléfono inteligente independientemente de si la secadora está encendida o apagada. Sin embargo, en SmartThings la secadora aparece como no conectada a la red si la Wi-Fi de la secadora está apagada.

• Cierre la puerta antes de iniciar la función en Smart Control.

• Si usa la secadora 20 veces sin estar conectada a SmartThings, la siguiente vez que la encienda, aparecerá en SmartThings durante 3 segundos una ventana emergente acerca de su conexión.

• Si la Wi-Fi de la secadora no está conectada a un AP, la Wi-Fi se apagará cuando apague la secadora. Stay Connect Ajuste la función Stay Connect en la aplicación SmartThings. La secadora se mantiene conectada a la aplicación de modo que puede usar la aplicación cuando está fuera de casa.

1. Si enciende la función Stay Connect en la aplicación SmartThings, la secadora permanecerá en modo espera y

ahorro de energía tras finalizar un ciclo. - La función Stay Connect permanece activa durante 24 días si la puerta permanece cerrada.

2. Cuando la función Stay Connect está activada, se encienden Smart Control y Wi-Fi en la pantalla de la

3. Controle cómodamente la secadora a través de la aplicación SmartThings.

NOTA La secadora cambia al modo de espera y ahorro de energía cuando se pausa el funcionamiento, incluso cuando la máquina no está conectada a la aplicación SmartThings. Untitled-3 38 8/11/2020 3:40:07 PMEspañol Español 39 SmartThings Conexión Wi-Fi En el teléfono inteligente, vaya a Settings (Ajustes), encienda la conexión inalámbrica y seleccione un AP.

• Este electrodoméstico admite los protocolos Wi-Fi de 2,4 GHz. Descargar En un mercado de aplicaciones (Google Play Store, Apple App Store, Samsung Galaxy Apps) encontrará la aplicación SmartThings buscando la palabra «SmartThings». Descargue e instale la aplicación en su dispositivo. NOTA La aplicación puede modificarse sin aviso con el fin de mejorar su rendimiento. Además, las actualizaciones o las funcionalidades de la aplicación pueden pararse debido a motivos de usabilidad o seguridad, incluso cuando las actualizaciones sean compatibles con su sistema operativo. Inicio de sesión En primer lugar debe iniciar sesión en SmartThings con su cuenta de Samsung. Para crear una nueva cuenta de Samsung, siga las instrucciones de la aplicación. No es necesaria otra aplicación para crear la cuenta. NOTA Si tiene una cuenta de Samsung, úsela para iniciar sesión. El usuario de un teléfono inteligente Samsung registrado inicia la sesión automáticamente. Registrar su electrodoméstico en SmartThings

1. Asegúrese de que su teléfono inteligente está conectado a una red inalámbrica. Si no lo está, vaya a Settings

(Ajustes), encienda la conexión inalámbrica y seleccione un AP.

2. Abra SmartThings en su teléfono inteligente.

3. Cuando aparezca el mensaje «A new device is found. (Se ha encontrado un nuevo dispositivo.)», seleccione Add

4. Si no aparece ningún mensaje, seleccione + y seleccione su electrodoméstico en la lista de dispositivos

disponibles. Si su electrodoméstico no está en la lista, seleccione Device Type (Tipo de dispositivo) > Specific Device Model (Modelo de dispositivo específico), y después añada manualmente su electrodoméstico.

5. Registre su electrodoméstico en la aplicación SmartThings como se explica a continuación.

a. Añada su electrodoméstico a SmartThings. Asegúrese de que el electrodoméstico está conectado a SmartThings. b. Una vez finalizado el registro, su electrodoméstico aparece en el teléfono inteligente. Untitled-3 39 8/11/2020 3:40:07 PMEspañol Funcionamiento Español40 Anuncio de código abierto El software incluido en este producto contiene software de código abierto. Puede obtener el correspondiente código fuente completo durante un periodo de 3 años después del último envío de este producto poniéndose en contacto con nuestro equipo de soporte a través de http://opensource.samsung.com (Use el menú «Consulta»). También es posible obtener el correspondiente código abierto completo por un medio físico como un CD-ROM; puede aplicarse un cargo mínimo. El siguiente URL http://opensource.samsung.com/opensource/SMART_AT_051/seq/0 le proporciona información sobre la licencia de código abierto relacionada con este producto. Esta oferta es válida para cualquiera que reciba esta información. NOTA Por la presente, Samsung declara que este equipo de radio se ajusta a lo dispuesto en la Directiva UE2014/53/UE y los requisitos reglamentarios en el Reino Unido. El texto completo de la declaración de conformidad de la UE y la declaración de conformidad del Reino Unido está disponible en la siguiente dirección de Internet: La declaración de conformidad oficial puede consultarse en http://www.samsung.com, en Soporte > Soporte e introduciendo el nombre del modelo. Potencia máxima de transmisión Wi-Fi: 20 dBm a 2,412 GHz – 2,472 GHz Untitled-3 40 8/11/2020 3:40:07 PMEspañol Español 41 Usar la cesta de secado (solo modelos aplicables) Establezca un tiempo de secado de hasta 150 minutos en función de la humedad y el peso de los artículos que va a secar. Para secar prendas con la cesta de secado, se recomienda utilizar el ciclo Secado por Tiempo.

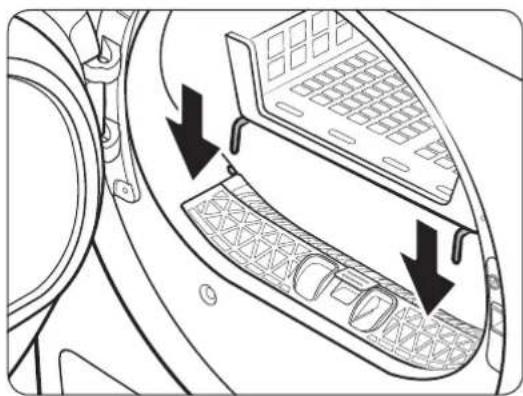

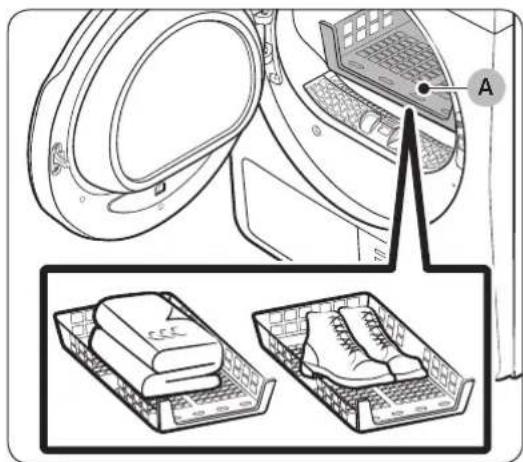

1. Instale la cesta de secado en el tambor, insertando

los bordes frontales de la cesta en los orificios del diafragma de la puerta.

2. Coloque los artículos en la cesta, dejando espacio

suficiente para que circule el aire. Doble y coloque las prendas de ropa planas en la cesta. Coloque las zapatillas con las suelas hacia abajo.

3. Cierre la puerta y pulse . Gire el Dial de navegación

para seleccionar Secado por Tiempo, y después pulse para seleccionar el tiempo de secado.

4. Mantenga pulsado .

Untitled-3 41 8/11/2020 3:40:07 PMEspañol Funcionamiento Español42 Sugerencias para el secado Prendas (máx. 1,5 kg) Descripción Jerséis lavables (déles forma y colóquelos en posición horizontal sobre la cesta) Si seca la colada utilizando la cesta, doble y coloque las prendas en la cesta para evitar que se formen arrugas. Muñecos de peluche (rellenos de algodón o de fibra de poliéster) Muñecos de peluche (rellenos de de goma espuma o goma) Almohadas de goma espuma Zapatillas deportivas Para secar zapatillas deportivas, colóquelas en la cesta con las suelas hacia abajo. PRECAUCIÓN

• El secado con calor de goma espuma, plástico o goma puede dañar los artículos y causar un incendio.

• Para evitar dañar los zapatos, use la cesta de secado. Untitled-3 42 8/11/2020 3:40:07 PMEspañol Español 43 Mantenimiento Vaciado del depósito de agua Vacíe el depósito de agua después de cada uso para evitar fugas.

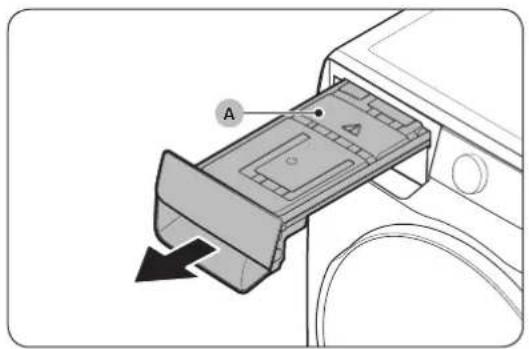

1. Retire el depósito de agua (A) de la secadora.

- Tire del depósito de agua con una mano hasta extraerlo hasta la mitad. - Una vez que tenga la mitad fuera, sujete la parte inferior del depósito con la otra mano y tire de él con las dos manos. PRECAUCIÓN

• El depósito de agua pesa. Retire con cuidado el depósito de agua usando las dos manos y manteniendo el nivel del agua.

• Tenga cuidado al retirar el depósito de agua. Pesa mucho y puede provocar daños si lo deja caer.

2. Vacíe el agua a través del orificio de desagüe (B) y

limpie el interior del depósito de agua. - Mezcle un poco de detergente neutro con agua tibia. Llene el depósito de agua con la mezcla a través del orificio de desagüe (B) y déjelo durante 30 minutos. Después, aclare el depósito con agua limpia y séquelo por completo.

3. Coloque el depósito de agua de nuevo en su lugar.

NOTA Si la secadora muestra el mensaje «Vaciar el depósito» y se para durante el proceso de secado, vacíe el depósito y pulse . El mensaje «Vaciar el depósito» desaparecerá, y la secadora proseguirá su funcionamiento. Untitled-3 43 8/11/2020 3:40:08 PMEspañol Mantenimiento Español44 Limpieza ADVERTENCIA

• No rocíe agua directamente en la secadora para limpiarla.

• No utilice benceno, disolventes, alcohol o acetona para limpiar la secadora. Se podría producir decoloración, deformación, daños, una descarga eléctrica o un incendio.

• Asegúrese de desenchufar el cable de alimentación antes de limpiar la secadora. Exterior Límpielo con un paño suave humedecido. No use limpiadores abrasivos. Evite colocar objetos pesados o afilados cerca o encima de la secadora. Guarde los detergentes y otros productos para el lavado en el pedestal (se vende por separado) o en un recipiente de almacenamiento aparte. Panel de control Límpielo con un paño suave humedecido. No use limpiadores abrasivos. No rocíe el panel directamente con limpiadores en aerosol. Limpie inmediatamente las salpicaduras o líquidos del panel de control. Tambor Limpie con un paño humedecido con un limpiador suave y no abrasivo, adecuado para acero inoxidable. Limpie los residuos con un paño limpio y seco. Puerta Se pueden acumular sustancias extrañas en la cara interna de la puerta y contaminarla. Limpie el interior de la puerta usando un cepillo o un paño suave. PRECAUCIÓN No separe el precinto de goma de la puerta. Filtro de pelusa Limpie el filtro de pelusa después de cada uso.

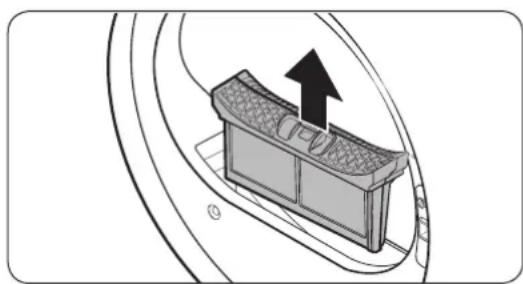

1. Abra la puerta de la secadora, agarre la parte superior

del filtro de pelusa y tire para retirar el filtro. - No separe el precinto de goma después de sacar el filtro. Untitled-3 44 8/11/2020 3:40:08 PMEspañol Español 45

2. Abra el filtro exterior y retire el filtro interior (A).

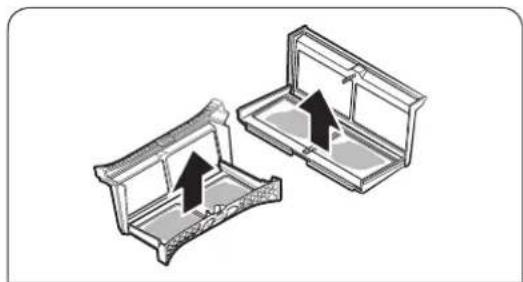

3. Abra el filtro exterior y el filtro interior.

4. Retire la pelusa de ambos filtros y límpielos con el

cepillo de limpieza. NOTA Para limpiar los filtros a fondo, límpielos con agua corriente y, a continuación, séquelos por completo.

5. Ponga el filtro interior dentro del filtro exterior y monte

el filtro de pelusa en su posición original. Untitled-3 45 8/11/2020 3:40:09 PMEspañol Mantenimiento Español46 PRECAUCIÓN

• Limpie el filtro de pelusa después de cada carga. De lo contrario, puede disminuir la eficacia del secado.

• Si la superficie del filtro está húmeda, déjela secar por completo antes de usarla. - Si introduce el filtro húmedo se puede formar moho o provocar olores y secar menos.

• Cuando limpie o retire el filtro de pelusa, no sacuda el filtro ni lo golpee. Hacerlo podría dañar el filtro.

• Abrir los filtros internos y externos sin cuidado y con demasiada fuerza puede dañarlos. Intercambiador de calor Cuando sea el momento de limpiar el intercambiador de calor, la secadora alertará mostrando un mensaje de «Limpiar intercamb. calor» Un intercambiador de calor sucio reducirá el rendimiento del producto y por eso debe limpiarse con frecuencia. NOTA

• Por la condensación debida a cambios de temperatura, se pueden formar gotas de agua alrededor del intercambiador de calor. Esto es normal y no es un indicador de fuga.

• Si planea no usar la secadora por un periodo prolongado, abra la cubierta del intercambiador de calor y ventílelo.

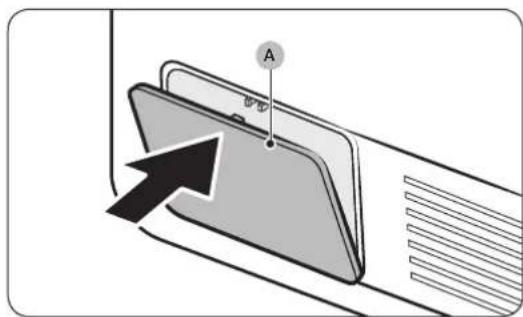

1. Presione suavemente la parte superior de la cubierta

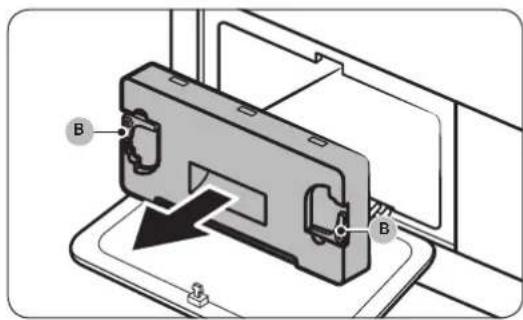

2. Desbloquee los fijadores (B) de la cubierta interior y

después tire de la cubierta interior para sacarlo. Untitled-3 46 8/11/2020 3:40:09 PMEspañol Español 47

3. Limpie el polvo del intercambiador de calor usando el

cepillo que se proporciona. - Después de limpiar con el cepillo, limpie el polvo restante con un paño suave y húmedo. PRECAUCIÓN

• Para evitar lesiones y quemaduras, no toque ni limpie el intercambiador de calor con las manos descubiertas.

• Cuando limpie el intercambiador de calor tenga cuidado de no dañar las aletas. NOTA Si el intercambiador de calor está completamente seco y por eso es difícil de secar, pulverice un poco de agua sobre él y límpielo con un cepillo.

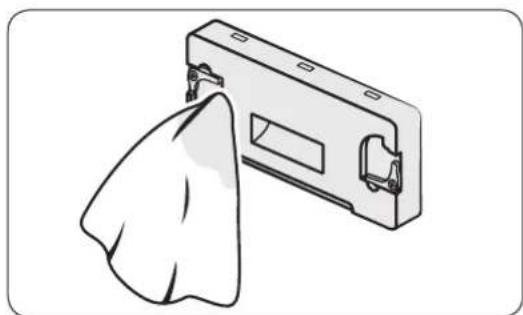

4. Limpie la cubierta interior con un paño suave y

humedecido. - Puede que haya humedad o sustancias extrañas alrededor de la cubierta interior.

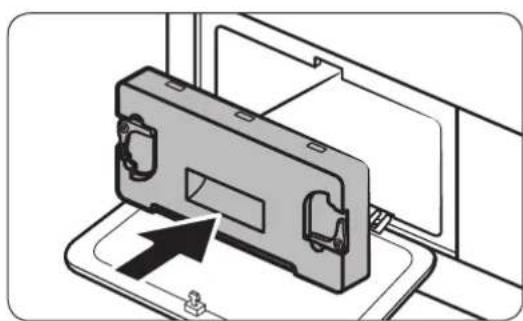

5. Vuelva a insertar la cubierta interior en su posición

original y a continuación bloquee las fijaciones.

6. Cierre la cubierta externa del intercambiador de calor.

• Después de limpiar el intercambiador de calor, pulse para ignorar el mensaje. El mensaje permanece hasta que lo ignore.

• Si la alarma continúa incluso después de ignorar el mensaje, desenchufe y vuelva a enchufar el cable a la corriente o retire y vuelva a colocar la cubierta interna del intercambiador de calor. Untitled-3 47 8/11/2020 3:40:10 PMEspañol Español48 Solución de problemas Puntos de comprobación Si tiene algún problema con la secadora, en primer lugar consulte la tabla siguiente y pruebe las sugerencias. Problema Actuación La secadora no arranca.

• Asegúrese de que la secadora está enchufada.

• Compruebe si la puerta está bien cerrada.

• Compruebe el fusible o vuelva a conectar el disyuntor.

• Si abrió la puerta durante un ciclo de secado, mantenga pulsado de nuevo.

• Asegúrese de que Bloqueo Panel no está activado. La secadora no se calienta.

• Compruebe el fusible o vuelva a conectar el disyuntor.

• Revise el filtro de pelusa y el intercambiador de calor. Límpielos si es necesario.

• El ciclo de la secadora puede estar en la fase de enfriamiento. Las prendas no se secan. Compruebe todos los puntos anteriores. Además:

• No sobrecargue la secadora. Si se sobrecarga la secadora, podría tardar más en secar la prendas.

• Seque tejidos pesados separados de los tejidos ligeros.

• Las prendas son demasiado pequeñas y puede que no tengan suficiente centrifugación dentro del tambor.

• Limpie el intercambiador de calor.

• Si está conectada una manguera de desagüe, asegúrese de que drena adecuadamente. La secadora hace demasiado ruido.

• Busque monedas, botones sueltos, clavos u otros objetos y retírelos inmediatamente.

• Compruebe el filtro de pelusa. Retire todo los que haya quedado atrapado en el filtro de pelusa.

• Asegúrese de que la secadora está nivelada y se apoya firmemente sobre el suelo.

• Es posible que la secadora emita un zumbido debido al aire que se mueve por el tambor y el ventilador. Esto es normal. Las prendas no se secan de forma uniforme.

• Las costuras, los bolsillos y otras zonas de las prendas tardan más en secarse que otras. Esto es normal.

• Separe las prendas pesadas de las ligeras. La secadora emite olor.

• Olores de pintura, barnices, agentes de limpieza y otras sustancias de uso doméstico pueden haber circulado por el aire y entrado en la secadora. Si nota ese olor, ventile la secadora completamente antes de usarla.

• Si la secadora está en un área cerrada, podría provocar un aumento de la temperatura ambiente. Por lo tanto, asegúrese de abrir una ventana y ventilar la zona.

• No intente secar prendas mojadas tras dejarlas en la lavadora o en la secadora durante mucho tiempo. Untitled-3 48 8/11/2020 3:40:10 PMEspañol Español 49 Problema Actuación La secadora se apaga antes de que las prendas estén secas.

• La carga es demasiado pequeña. Añada algunas otras prendas como toallas e intente secar de nuevo. Las prendas tienen pelusa.

• Asegúrese de que el filtro de pelusa está limpio antes de meter las prendas a la secadora. Cuando seque prendas que desprenden mucha pelusa, podrá tener que limpiar el filtro de pelusa durante el ciclo.

• Algunos tejidos (como las toallas blancas) desprenden más pelusas y deben secarse por separado de tejidos a los que la pelusa se adhiere con facilidad (como lencería negra).

• Asegúrese de que los bolsillos están vacíos antes de meter las prendas a secar. La temperatura ambiente alrededor de la secadora aumenta o hay olor a humedad.

• Las secadoras de bomba de aire hacen circular el aire del interior y del exterior de la secadora durante el proceso de secado para enfriar el sistema. Si se usa la secadora en un ambiente poco ventilado, podría aumentar el nivel de humedad ambiente o causar un olor a humedad. Asegure una ventilación adecuada cuando use la secadora. No se drena el agua.

• Compruebe que la manguera de desagüe no está torcida o aplastada. Estire la manguera si está torcida o aplastada y conéctela firmemente al desagüe en el suelo.

• Compruebe que la manguera de desagüe no esté congelada. Si la manguera está congelada, súmerjala en agua tibia para permitir que se descongele y vacíela. Vuelva a conectar la manguera y compruebe que drena adecuadamente. Si el problema persiste, póngase en contacto con un centro local de atención al cliente de Samsung. Untitled-3 49 8/11/2020 3:40:10 PMEspañol Solución de problemas Español50 Códigos de información Si la secadora no funciona, es posible que vea un código de información en la pantalla. Compruebe la tabla siguiente y pruebe las sugerencias. Código de información Significado Actuación Puerta abierta Secado con la puerta abierta

• Cierre la puerta y reinténtelo.

• Si no se soluciona, llame al servicio técnico.

• Compruebe si Bloqueo Panel está activado. Si Bloqueo Panel está activado, puede que reciba este mensaje cuando abra la puerta aunque la secadora no esté en funcionamiento. Abra puerta y compruebe dentro (Bloqueo panel activado) Bloqueo Panel se activa. Abra la puerta y verifique el interior del tambor.

• Si la función Bloqueo Panel está activada, desactívela o apague la secadora. Compruebe el filtro Problema en el filtro de pelusa

• Compruebe el montaje del filtro de pelusa.

• Si no se soluciona, llame al servicio técnico. Compruebe puerta del condensador Problema en la cubierta interior del intercambiador de calor.

• Compruebe el montaje de la cubierta interna del intercambiador de calor.

• Si no se soluciona, llame al servicio técnico. Compruebe desagüe / Vaciar el depósito Mal funcionamiento del desagüe. Mal funcionamiento de la bomba de desagüe. Manguera de desagüe congelada. Depósito de agua lleno

• Asegúrese de que la manguera de desagüe no está doblada ni dañada.

• Si la manguera está congelada, envuélvala en una toalla empapada en agua tibia durante cerca de diez minutos hasta que se descongele.

• Vacíe el depósito de agua, encienda la secadora y vuelva a empezar.

• Si no se soluciona, llame al servicio técnico.

Problema en el sensor de temperatura del aire

• Limpie el filtro de pelusa o el intercambiador de calor.

• Si no se soluciona, llame al servicio técnico. tC5 Problema en el sensor de temperatura del compresor

• Espere entre dos y tres minutos.

• Encienda de nuevo la secadora y empiece otra vez. Untitled-3 50 8/11/2020 3:40:11 PMEspañol Español 51 Código de información Significado Actuación

Compruebe el funcionamiento del motor.

• Intente reiniciar el ciclo.

• Si no se soluciona, llame al servicio técnico. AC6 Compruebe la comunicación entre la placa base principal y del inversor.

• Intente reiniciar el ciclo.

• Si no se soluciona, llame al servicio técnico. HC Sobrecalentamiento del compresor • Llame al servicio técnico. Si sigue apareciendo un código de información en pantalla, póngase en contacto con un centro de servicio local de Samsung. Untitled-3 51 8/11/2020 3:40:11 PMEspañol Español52 Apéndice Tabla de indicaciones del tejido Los símbolos siguientes proporcionan las instrucciones de cuidados para cada prenda. La etiqueta de indicaciones de la prenda contiene símbolos para lavado, blanqueado, secado y planchado, o para limpieza en seco si es necesario. El uso de estos símbolos garantiza la coherencia entre los fabricantes de prendas de ropa nacionales e importadas. Siga las indicaciones de la etiqueta para prolongar la vida de la prendas y reducir los problemas con la ropa. Ciclo de lavado Normal Plancha permanente / Antiarrugas / Control de arrugas Prendas delicadas Lavado a Mano Temperatura del agua** Caliente Tibia Fría NOTA ** Los puntos representan las temperaturas del agua del lavado apropiadas para diversas prendas. El rango de temperatura para Caliente es de 41-52 °C, para Tibia es de 29-41 °C y para Fría es de 16-29 °C. (La temperatura del agua del lavado debe alcanzar un mínimo de 16 °C para que se active el detergente y se consiga un lavado eficaz.) Lejía Cualquier lejía (si es necesaria) Solo lejía sin cloro (protección de color) Lejía (si es necesaria) Ciclo de secado Normal Plancha permanente / Antiarrugas / Control de arrugas Prendas delicadas Instrucciones especiales Secar colgado Secar en posición vertical Secar en posición horizontal Secado con calor Alta Media Baja Cualquier calor Sin calor / aire Untitled-3 52 8/11/2020 3:40:14 PMEspañol Español 53 Temperaturas de plancha o plancha con vapor Alta Media Baja Símbolos de advertencia para el lavado No lavar con agua No retorcer No usar lejía No secar en secadora No planchar con vapor No planchar Limpieza en seco Limpieza en seco No limpiar en seco Secar colgado Secar en posición vertical Secar en posición horizontal Protección del medio ambiente

• Este electrodoméstico se ha fabricado con materiales reciclables. Cuando decida desecharlo, siga la normativa local para la eliminación de residuos. Corte el cable de alimentación para que el electrodoméstico no pueda conectarse a una toma eléctrica. Quite la puerta para que los animales y los niños pequeños no puedan quedar atrapados en el interior.

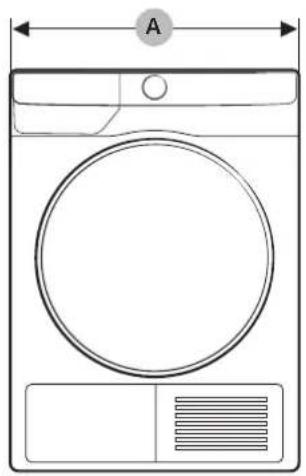

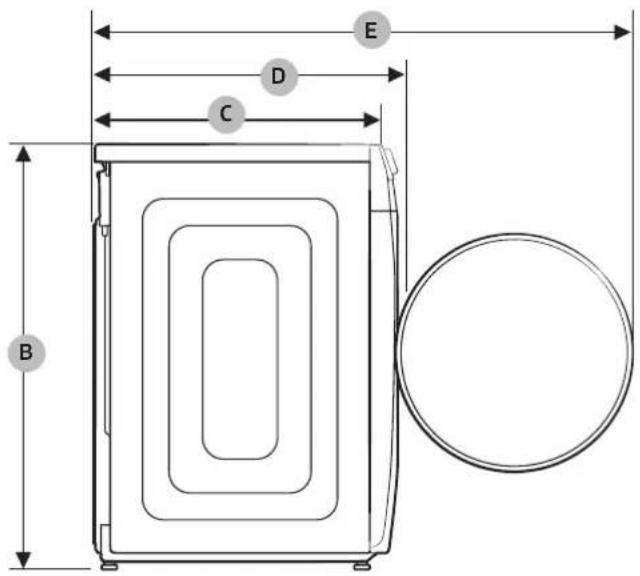

• Contiene gases fluorados de efecto invernadero. Equipo cerrado herméticamente. No libere gases a la atmósfera. Refrigerante (tipo): R-134a (GWP = 1430) Refrigerante (carga): 0,43 kg, 0,615 tCO2e Untitled-3 53 8/11/2020 3:40:16 PMEspañol Apéndice Español54 Especificaciones
