CHCP33D - Sistema de alta fidelidad SONY - Manual de uso y guía de instrucciones gratis

Tipo de producto	Cadena Hi-Fi mini con reproductor de CD, sintonizador FM/AM, pletina doble cassette, altavoces satélite y subwoofer
Marca	Sony
Modelo	CHCP33D (sistema completo: HCD-H33D + SS-S33D + SS-W33D)
Potencia de salida máxima	600 W (total)
Potencia de salida continua RMS	Satélites: 2 × 10 W (4 Ω, 1 kHz, 10 % DHT) Subwoofer: 35 W (6 Ω, 60 Hz, 10 % DHT)
Reproductor de CD	Sistema de audio digital para discos compactos; respuesta en frecuencia 2 Hz – 20 kHz; relación señal/ruido > 65 dB; rango dinámico > 97 dB; programación hasta 32 pistas; modos aleatorio, repetición
Sintonizador	FM estéreo (87,5 – 108 MHz) y AM (PO/OC); 40 presintonías (20 FM, 10 PO, 10 OC); sintonización automática y manual
Pletina de casetes	Pletina doble, 4 pistas, 2 canales estéreo; compatibilidad Tipo I, II, IV (grabación en I y II); reducción de ruido Dolby B; reproducción en relé; copia rápida (High Speed Dubbing)
Altavoces satélite	Modelo SS-S33D: altavoz de 6 cm de cono; respuesta 180 Hz – 20 kHz; dimensiones 110 × 185 × 100 mm (cada uno); peso 1,8 kg (con pie)
Subwoofer	Modelo SS-W33D: altavoz de 13 cm de cono; recinto bass-reflex; respuesta 40 – 180 Hz; dimensiones 225 × 210 × 295 mm; peso 4,8 kg
Dimensiones (unidad principal)	Aprox. 225 × 210 × 235 mm (an × al × pr)
Peso (unidad principal)	Aprox. 4,8 kg
Consumo eléctrico	85 W
Alimentación	CA 110 – 120 V o 220 – 240 V, 50/60 Hz (selector de voltaje)
Funciones principales	DBFB (amplificación de graves); ecualizador preestablecido (Rock, Pop, Jazz, Classic, Dance); temporizador de sueño y despertador; grabación programada de la radio; montaje horario y programado de grabación de CD; mando a distancia
Accesorios incluidos	Mando a distancia (pilas incluidas), antena cuadro AM, antena de hilo FM, cables de altavoces (×3), soporte, bridas, llave
Seguridad	Producto láser de clase 1; no exponer a la lluvia o humedad; confiar las reparaciones a un técnico cualificado
Mantenimiento y limpieza	Limpiar los cabezales de cassette cada 10 horas; desmagnetizar cada 20-30 horas; limpiar el gabinete con un paño suave ligeramente húmedo; limpiar los CD del centro hacia afuera
Piezas de repuesto y reparabilidad	Las reparaciones deben ser realizadas por un técnico cualificado. No se menciona ninguna pieza de repuesto específica; contactar al distribuidor Sony

Preguntas frecuentes - CHCP33D SONY

¿Cómo ajustar el reloj en la cadena Sony CHCP33D?

Presione CLOCK SET. Gire la rueda para ajustar la hora, luego presione ENTER/NEXT. Ajuste los minutos de la misma manera y presione ENTER/NEXT. El reloj se pondrá en marcha.

¿Cómo grabar un CD en cassette?

Inserte un cassette virgen en la pletina B. Coloque un CD y cierre la bandeja. Presione CD SYNCHRO (grabación sincronizada) o manualmente REC y luego II. Utilice cassettes Tipo I o II.

¿Cómo presintonizar las estaciones de radio?

Seleccione la banda (FM/AM) con TUNER/BAND. Sintonice una estación en modo AUTO o manual. Presione TUNER MEMORY, elija un número de presintonía con la rueda, luego confirme con ENTER/NEXT. Repita para cada estación.

¿Cómo usar el temporizador de sueño?

Cuando la fuente de sonido esté reproduciendo, presione varias veces SLEEP para elegir la duración (de 10 a 90 minutos). El aparato se apagará automáticamente al final del tiempo elegido.

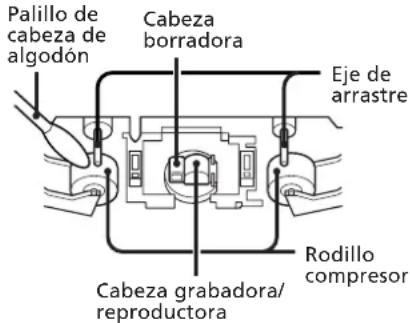

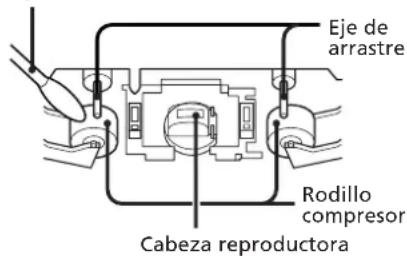

¿Cómo limpiar los cabezales de cassette?

Abra el compartimiento del cassette. Use un hisopo ligeramente humedecido con alcohol o líquido de limpieza para limpiar los cabezales, los rodillos de presión y los cabestrantes. Deje secar antes de insertar un cassette.

¿Qué hacer si el reproductor de CD no lee el disco?

Verifique que el CD esté limpio e insertado correctamente (cara impresa hacia arriba). Si se ha condensado humedad, deje el aparato encendido aproximadamente una hora. Si el problema persiste, verifique que el modo de reproducción no esté en PROGRAM o SHUFFLE. Presione PLAY MODE para volver al modo normal.

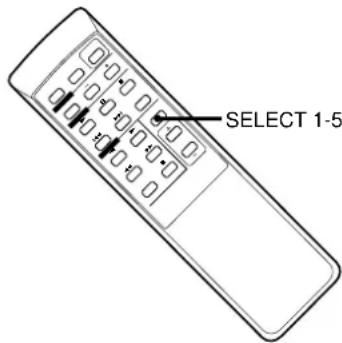

¿Cómo usar el ecualizador preestablecido?

Presione SELECT 1-5 en el mando a distancia para elegir entre los preajustes: ROCK, POPS, JAZZ, CLASSIC, DANCE (o SALSA según modelo). Para cancelar, presione hasta que desaparezca la indicación.

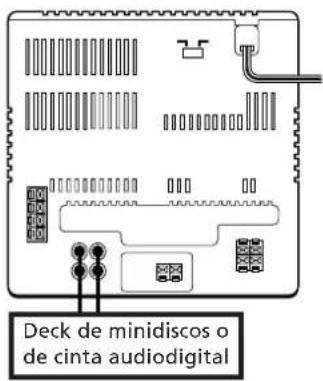

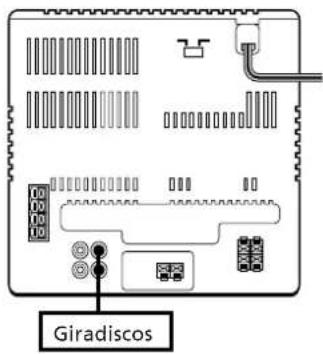

¿Cómo conectar un dispositivo externo (reproductor MD, tocadiscos)?

Conecte el dispositivo a los enchufes MD IN (entrada) o MD OUT (salida) en la parte posterior de la unidad principal. Use cables de audio estéreo. Para escuchar el dispositivo conectado, presione FUNCTION hasta que aparezca MD.

¿Cómo reproducir cassettes en continuo en las dos pletinas?

Inserte cassettes en ambas pletinas. Presione DIRECTION MODE hasta que aparezca RELAY. La reproducción pasará automáticamente de una pletina a la otra. Para cancelar, seleccione otro modo ( ← o ↔ ).

¿Cómo ajustar el nivel del subwoofer?

Presione WOOFER LEVEL para desplazarse por las opciones HIGH, MID, LOW. Elija el nivel deseado según sus preferencias de escucha.

MANUAL DE USUARIO CHCP33D SONY

Para evitar incendios o el riesgo de electrocución, no exponga la unidad a la lluvia ni a la humedad.

Para evitar descargas eléctricas, no abra la unidad. En caso de avería, solicite los servicios de personal calificado.

No instale el aparato en un espacio cerrado, como una estantería para libros o un armario empotrado.

El componente de láser de este producto es capaz de emitir radiación que sobrepase los límites para la clase 1.

Este aparato está clasificado como productor láser de clase 1 (CLASS 1 LASER). La etiqueta CLASS 1 LASER PRODUCT se incluye en la parte lateral exterior.

Esta etiqueta de protección se encuentra en el interior de la unidad.

Bienvenido!

Muchas gracias por la adquisición de este sistema de minicomponentes de alta fidelidad Sony. Esta serie dispone de funciones muy útiles. He aquí algunas:

• Sistema de retroalimentación dinámica de graves (DBFB), que refuerza el sonido de la gama de bajas frecuencias para ofrecer graves profundos y potentes.
• Función de memorización, que le permite almacenar e invocar hasta 40 de sus emisoras favoritas (30 para los clientes de Alemania e Italia).
• Ecualizador preajustado que le permitirá ajustar la calidad del sonido a cinco temas de música.
• Temporizador, que le permitirá activar y desactivar el reproductor de discos compactos, el deck de casetes, o la radio cuando desee.
• Deck de casetes doble que le permitirá grabar de la radio, del reproductor de discos compactos, o del otro deck de casetes, y realizar la reproducción con relevo con ambos decks.
• Telemando que le permitirá controlar el sistema desde su asiento. -El CHC-P33D se compone de lo siguiente:

— Unidad principal: HCD-H33D —Sistema de altavoces: SS-S33D —Altavoz de graves: SS-W33D

Índice

Capítulo 1: Instalación

Conexión del sistema estéreo 4 Instalación de los altavoces 5 Colocación de las pilas 6 Ajuste del reloj 6

Capítulo 2: Reproductor de discos compactos

Reproducción de un disco compacto (reproducción normal) 7 Reproducción de canciones en orden arbitrario (reproducción aleatoria) 8 Reproducción de canciones en el orden deseado (reproducción programada) 8 Reproducción con repetición de canciones (reproducción repetida) 9

Capítulo 3: Radio

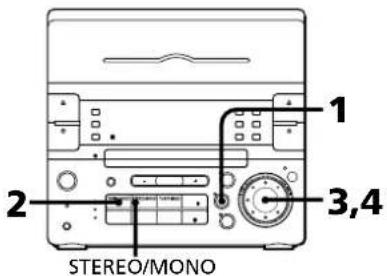

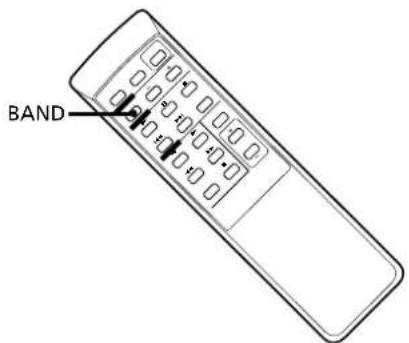

Escucha de la radio 10 Memorización de emisoras 11 Sintonía de emisoras memorizadas 11

Capítulo 4: Decks de casetes

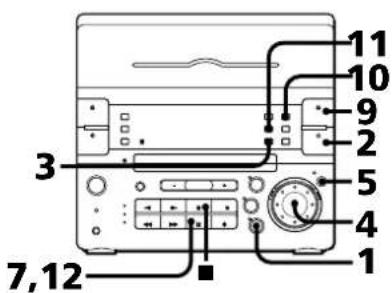

Reproducción de una cinta 12 Grabación de un disco compacto 13 Grabación de un disco compacto: Selección de la duración de la cinta (edición por tiempo) 14 Grabación de un disco compacto: Especificando el orden de las canciones (edición programada) 14 Grabación de la radio 15

Grabación de otra cinta (duplicación) 15

Capítulo 5: Ajuste del sonido

Ajuste del sonido 17 Selección del énfasis del sonido 17

Capítulo 6: Funciones adicionales

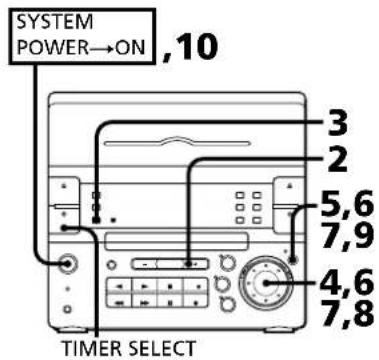

Para dormirse con música 18 Para despertarse con música 18 Grabación de programas radiofónicos con el temporizador 19 Conexión de equipos opcionales 20

Información adicional

Precauciones 21 Guía para la solución de problemas 21 Mantenimiento 22 Especificaciones 23 Índice de partes y controles 23

Conexión del sistema estéreo

Instalación de los altavoces

Colocación de las pilas

Ajuste del reloj

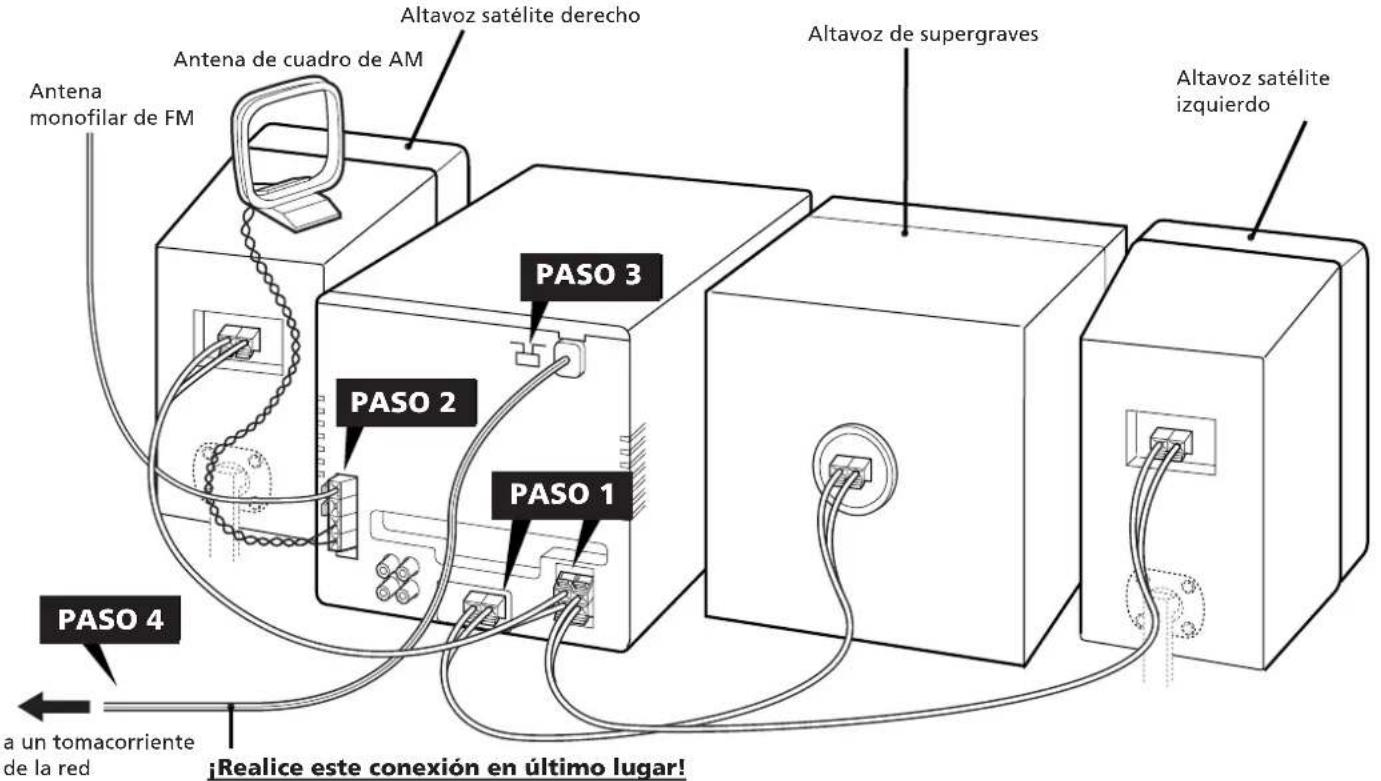

Conexión del sistema estéreo

Para conectar su sistema estéreo, utilice las ilustraciones siguientes.

Si desea conectar componentes opcionales al sistema estéreo, consulte "Conexión de equipos opcionales" del Capítulo 6.

PASO 1 Conexión de los altavoces

Con respecto a la instalación de los altavoces, consulte "Instalación de los altavoces".

Altavoces satélite derecho (R) e izquierdo (L)

Conecte el altavoz derecho a los conectores R y el izquierdo a los conectores L, con los conductores de raya blanca a y los grises a.

Altavoz de graves

Conecte el altavoz de graves a los conectores WOOFER, con el conductor gris con rayas rojas a y el conductor completamente gris a.

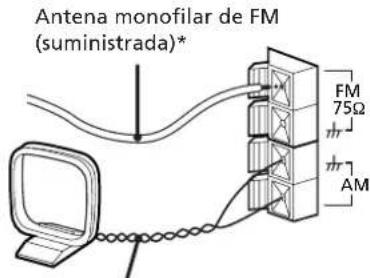

PASO 2 Conexión de las antenas

Antena de cuadro de AM (suministrada)

Nota: Extiéndala horizontalmente.

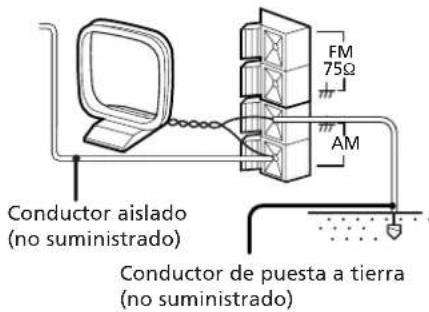

Conexión de la antena de cuadro de AM

Conecte la antena de cuadro suministrada a los terminales AM y m.

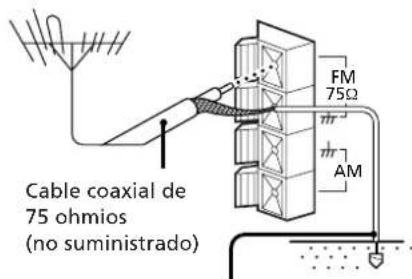

Conecte una antena exterior de FM a los terminales FM 75Ω, utilizando un cable coaxial de 75 ohmios.

Importante

Conecte la antena exterior a tierra desde el terminal H como medida de protección contra rayos. Para evitar la explosión de gas, no conecte el conductor de puesta a tierra a un tubo de gas.

Conductor de puesta a tierra (no suministrado)

Después de haber conectado la antena de AM, conecte un conductor aislado de 6 a 15 metros al terminal AM. Conecte el terminal a tierra.

Importante

Conecte la antena exterior a tierra desde el terminal H como medida de protección contra rayos. Para evitar la explosión de gas, no conecte el conductor de puesta a

tierra a un tubo de gas.

PASO 3 Ajuste de la tensión de alimentación (excepto el modelo para Australia)

Antes de conectar la alimentación, ponga el selector VOLTAGE SELECTOR en la posición correspondiente a la tensión de la red local.

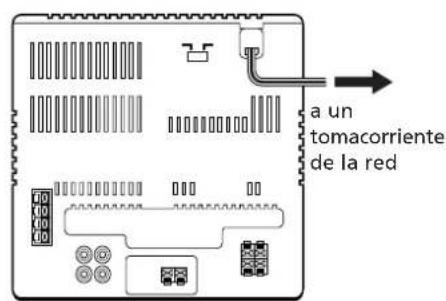

PASO 4 Conexión de la alimentación

Conecte el cable de alimentación a un tomacorriente de CA antes de haber realizado todas las conexiones anteriormente mencionadas.

Adaptador de enchufe

Si el enchufe del cable de alimentación de esta unidad no encaja en el tomacorriente de la red, quítale el adaptador de enchufe fijado al enchufe (excepto para Latinoamérica y Australia).

Instalación de los altavoces

La ubicación apropiada de los altavoces es esencial para obtener efectos direccionales y ambiente difundido.

Cuando instale los altavoces, refiérase a las instrucciones siguientes.

Después de haber determinado la ubicación final, fije los altavoces a los soportes de los mismos.

Nota

No instale el altavoz de graves cerca de la unidad, ni lo coloque sobre ni debajo de la unidad. De lo contrario, la vibración del altavoz de graves podría causar ruido mecánico o "salto de sonido".

Cuando instale los altavoces en cualquier lado de la unidad

Coloque el altavoz de supergraves entre los dos altavoces satélite.

Cuando instale los altavoces satélite alejados del altavoz de supergraves

1 Inserte el soporte suministrado en la parte posterior del altavoz de graves.

2 Instale el altavoz de supergraves entre los altavoces satélite con su panel frontal encarado hacia arriba.

Cuando instale los altavoces satélite alejados entre sí

Coloque los altavoces satélite de forma que queden encarados hacia la posición de escucha.

Fijación de los soportes de los altavoces

1 Apriete suavemente los cuatro tornillos utilizando la llave suministrada.

2 Gire el altavoz hasta la posición deseada. Usted también podrá girar el logotipo Sony.

3 Apriete firmemente los tornillos.

Continúa en la página siguiente →

→ Continuación

Nota

Apriete con seguridad los tornillos para evitar el ruido mecánico.

Para fijar el sujetacables al soporte del altavoz

Despegue las láminas que cubren los sujetacables y fíjelos a los soportes del altavoz.

Para instalar los altavoces en la pared

1 Quite las tapas y las placas de los soportes de los altavoces.

2 Utilice un destornillador para fijar los soportes a la pared con cuatro tornillos para madera (no suministrados).

3 Vuelva a instalar las tapas y las placas en los soportes de los altavoces.

Nota

Antes de fijar los altavoces, compruebe la resistencia de la pared y la longitud de los tornillos para madera a fin de evitar que se caigan los altavoces.

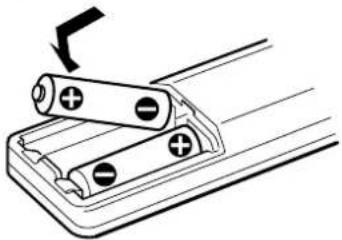

Colocación de las pilas

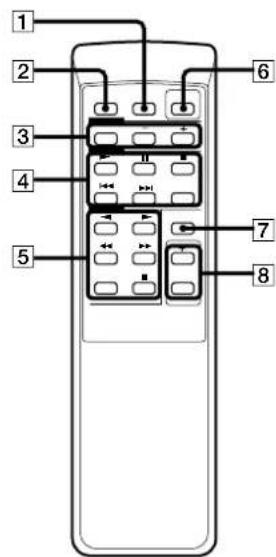

Inserte dos pilas R6 (tamaño AA) en el telemando suministrado para controlar el sistema a distancia.

1 Abra la tapa.

2 Inserte dos pilas R6 (tamaño AA). Haga coincidir los polos + y - con el diagrama del interior del compartimento de las pilas.

3 Cierre la tapa.

Duración de las pilas

Usted podrá esperar que el telemando funcione durante unos seis meses (utilizando pilas SUM-3(NS) Sony) antes de que se agoten las pilas. Cuando las pilas no puedan alimentar más el telemando, reemplácelas todas por otras nuevas.

Para evitar la fuga del electrólito de las pilas

Cuando no vaya a utilizar el telemando durante mucho tiempo, extráigale las pilas a fin de evitar el daño que podrá causar el electrólito de las mismas en caso de fugarse.

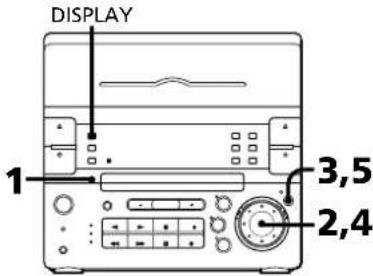

Ajuste del reloj

El reloj incorporado muestra la hora en el visualizador. Para usar las funciones activadas mediante el temporizador de su sistema estéreo, debe ajustar el reloj.

1 Presione CLOCK SET.

La indicación de la hora comenzará a parpadear.

2 Ajuste la hora actual girando el mando de lanzadera hasta que aparezca la hora correcta.

3 Presione ENTER/NEXT.

La indicación de los minutos comenzará a parpadear.

4 Ajuste los minutos actuales girando el mando de lanzadera hasta que aparezcan los minutos correctos.

5 Presione ENTER/NEXT.

El reloj comenzará a funcionar y parpadeará el punto superior. Utilice una señal horaria para ajustar con precisión el reloj. El punto superior parpadeará durante la primera mitad de un minuto (0 a 29 segundos), y el punto inferior lo hará durante la última mitad del minuto (30 a 59 segundos).

Para comprobar la hora, asegúrese de que la alimentación esté conectada.

Presione DISPLAY.

La hora actual aparecerá durante algunos segundos.

Para corregir la hora

Repita los pasos 1 a 5.

Capítulo 2: Reproductor de discos compactos

Reproducción de un disco compacto (reproducción normal)

Reproducción de canciones en orden arbitrario (reproducción aleatoria)

Reproducción de canciones en el orden deseado (reproducción programada)

Reproducción con repetición de canciones (reproducción repetida)

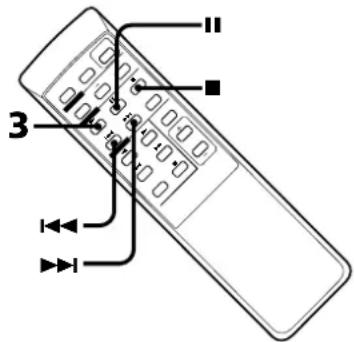

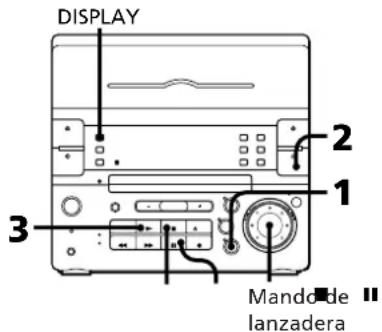

Reproducción de un disco compacto (reproducción normal)

Usted podrá reproducir discos compactos en estos modos: reproducción normal, reproducción aleatoria, reproducción programada y reproducción repetida. El modo decide las canciones que usted escuchará, el orden de las mismas, y si se repetirán o no.

Antes de reproducir un disco compacto, reduzca el nivel del sonido presionando VOLUME - a fin de no dañar los altavoces.

1 Presione CD.

2 Presione OPEN/CLOSE CD y coloque un disco compacto en la bandeja del disco.

con la cara de la etiqueta hacia arriba

3 Presione

La bandeja del disco se cerrará y se inicia la reproducción.

Para	presione
parar la reproducción	■
realizar unapeatua	■
reanudar la reproducción	■
extraer el disco compacto	≌ OPEN/CLOSE CD

Para hacer el comienzo de una canción - Sensor automático de canciones (AMS)

Usted podrá localizar el comienzo de una canción durante la reproducción o en el modo de pausa.

Para localizar el comienzo de la canción actual o de la anterior, gire el mando de lanzadera hacia la izquierda (o presione del telemando) hasta encontrar la canción deseada.

Para localizar el comienzo de la canción siguiente o de la posterior, gire el mando de lanzadera hacia la derecha (o presione del telemando) hasta encontrar la canción deseada.

Para localizar un punto de una canción Usted podrá localizar un punto particular de una canción durante la reproducción o en el modo de pausa.

Para	Realice lo siguientes
buscar rápida y progr presupidente en una canción	Mantenga presionada ▷, y suéltela en el punto deseado.
buscar rápida y regresxivamente en una canción	Mantenga presionada ▷, y suéltela en el punto deseado.
buscar rápidamente sin escuchar	Presione ▪, y afterwards mantenga presionada ▷ o ▷. Vuelva a presionar ▪ en el punto deseado.

Para comprobar el tiempo restante

Presione repetidamente DISPLAY.

Cada vez que presione DISPLAY durante la reproducción de un disco compacto, la visualización cambiará de la forma siguiente:

Tiempo de reproducción de la canción actual

Tiempo restante de la canción actual

Tiempo restante del disco compacto

Reloj (durante algunos segundos)

Para comprobar el tiempo de reproducción total y el número total de canciones

Presione DISPLAY en el modo de parada. Si vuelve a presionar DISPLAY, el visualizador volverá a la indicación del reloj durante cuatro segundos, y después volverá a la indicación anterior.

Función de reproducción presionando una sola tecla

Presione CD cuando la alimentación esté desconectada. Cuando haya un disco compacto en el reproductor, podrá escucharlo sin presionar ninguna otra tecla.

Selección automática de fuente

Si presiona CD cuando esté escuchando otra fuente de sonido, se seleccionará el reproductor de discos compactos y se iniciará automáticamente la reproducción.

Si no hay disco compacto en el reproductor

En el visualizador aparecerá "NO DISC". Presione OPEN/CLOSE CD para abrir la bandeja del disco.

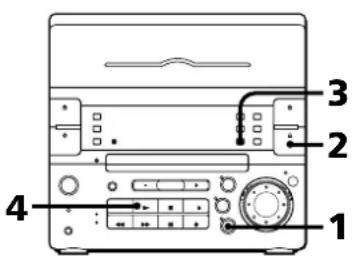

Reproducción de canciones en orden arbitrario (reproducción aleatoria)

Usted podrá reproducir todas las canciones del disco compacto en orden arbitrario. Para realizar esta operación, utilice las teclas de la unidad.

1 Presione CD. 2 Presione OPEN/CLOSE CD y coloque un disco compacto en la bandeja del disco. Después, presione OPEN/CLOSE CD para cerrar la bandeja del disco. 3 Presione repetidamente PLAY MODE hasta que en el visualizador aparezca "SHUFFLE". 4 Presione

Aparecerá "SHUFFLE" y se reproducirán todas las canciones en orden arbitrario.

Para cancelar la reproducción aleatoria

Presione repetidamente PLAY MODE hasta que "SHUFFLE" desaparezca del visualizador, y las canciones continuarán reproduciéndose en su orden original.

Si presiona PLAY MODE para hacer que se visualice "SHUFFLE" durante la reproducción normal

Usted podrá reproducir todas las canciones del disco compacto en orden aleatorio.

Para saltar una canción no deseada

Gire el mando de lanzadera hacia la derecha (o presione del telemando).

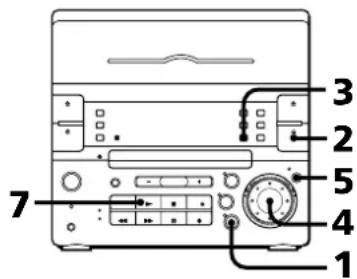

Reproducción de canciones en el orden deseado (reproducción programada)

Usted podrá programar hasta 32 canciones de todos los discos compactos en el orden en el que desee reproducirlas.

1 Presione CD. 2 Presione OPEN/CLOSE CD y coloque un disco compacto en la bandeja del disco. Después, presione OPEN/CLOSE CD para cerrar la bandeja del disco. 3 Presione repetidamente PLAY MODE, hasta que en el visualizador aparezca "PROGRAM". 4 Gire el mando de lanzadera para elegir una canción. En el visualizador aparecerá el número de canción y el tiempo de reproducción total.

Número de canción Tiempo de reproducción total

Si desea elegir esta canción, vaya al paso siguiente. En caso contrario, vuelva a girar el mando de lanzadora para elegir otra canción.

5 Presione ENTER/NEXT. El número de canción elegido aparecerá en el visualizador. Si el número de canción y el tiempo de reproducción total desaparecen antes de haber presionado ENTER/NEXT, vuelva al paso 4. 6 Para programar el resto de las canciones que desee reproducir, en el orden deseado, repita los pasos 4 y 5.

7 Presione

Todas las canciones se reproducirán en el orden elegido.

Para	Haga lo siguientes
parar la reproducción	Presione ■.
cerrar la reproducción programada	Presione repetidamente PLAY MODE hasta que desaparezca "PROGRAM".
programar另一边 canción al final	Gire el mando de lanzadora para elegir una canción, y cuando presione ENTER/ NEXT.
borrar todo el programa	Presione ■ una vez en el modo de parada o dos veces durante la reproducción.

Para cambiar el orden de las canciones programadas

Borre todo el programa y vuelva a crearlo.

Después de que se hayan reproducido todas las canciones

El orden del programa permanecerá almacenado en la memoria del reproductor de discos compactos, motivo por el que podrá volver a escuchar el mismo programa presionando simplemente.

Nota

Si en vez del tiempo de reproducción total aparece "---" durante la programación, significará que:

• el tiempo de reproducción total ha sobrepasado 100 horas, o que
• ha programado una canción de número superior a 20.

Reproducción con repetición de canciones (reproducción repetida)

Usted podrá elegir entre dos diferentes modos de reproducción repetida. En uno se repetirán todas las canciones en el modo de reproducción actual, y en el otro se repetirá una sola canción. Para realizar esta operación, utilice las teclas de la unidad.

Repetición de todas las canciones (en el modo de reproducción)

1 Presione una vez REPEAT hasta que en el visualizador aparezca "REPEAT".

2 Presione

Repetición de una sola canción (en el modo de reproducción normal solamente)

Presione repetidamente REPEAT durante la reproducción de la canción deseada de forma que en el visualizador aparezca "REPEAT 1".

Para cancelar la reproducción repetida

Presione repetidamente REPEAT de forma que "REPEAT" o "REPEAT 1" desaparezca del visualizador.

Nota

La unidad no repetirá una sola canción durante la reproducción aleatoria ni la reproducción programada.

Escucha de la radio

Memorización de emisoras

Sintonía de emisoras memorizadas

Escucha de la radio

Cuando escuche programas radiofónicos, podrá hacer que el sintonizador explore automáticamente frecuencias de radiodifusión, y sintonice emisoras con señales claras. Esta función le permitirá ahorrar tiempo en la búsqueda de emisoras con señales intensas. Sin embargo, las emisoras con señales débiles pueden saltarse con la sintonía automática. Sintonice manualmente las emisoras saltadas con la sintonía automática.

1 Presione repetidamente TUNER/BAND (o BAND del telemando) hasta que en el visualizador aparezca la banda deseada. Al presionar TUNER/BAND, la banda cambiará de la forma

Modelos para Latinoamérica y Australia:

Otros modelos:

2 Presione repetidamente TUNING MODE hasta que en el visualizador aparezca "AUTO".

3 Gire el mando de sintonía hacia la derecha para explorar emisoras de frecuencia superior. Para explorar emisoras de frecuencia inferior, gire el mando de sintonía hacia la izquierda. El sintonizador comenzará a explorar automáticamente las frecuencias de radiodifusión, y se detendrá cuando encuentre una emisora clara. En el visualizador aparecerá "TUNED". También aparecerá "STEREO" si la emisora sintonizada de FM está transmitiendo en estéreo.

4 Si no desea escuchar la emisora recibida, gire el mando de sintonía para reanudar la exploración.

Cuando no logre sintonizar la emisora deseada

La sintonía automática puede saltar una emisora de señal débil. Sintonice esta emisora manualmente.

1 Presione repetidamente TUNING MODE hasta que en el visualizador aparezca "MANUAL". 2 Mantenga girado el mando de sintonía hasta lograr sintonizar la emisora deseada.

Para mejorar la recepción de MW/SW (AM)

Cambie la orientación de la antena de cuadro de AM suministrada para MW/SW (AM).

Para cambiar el intervalo de sintonía de MW (AM) (excepto el modelo para Oriente Medio)

El intervalo de sintonía de MW (AM) ha sido ajustado en fábrica a 9 kHz. Cuando quiera cambiarlo a 10 kHz, realice lo siguiente:

1 Conecte la alimentación. 2 Sintonice cualquier emisora de MW (AM). 3 Desconecte la alimentación. 4 Presione TUNER/BAND manteniendo pulsada FUNCTION.

Después de haber cambiado el intervalo de sintonía de MW (AM), vuelva a memorizar las emisoras de MW (AM). Para devolver el intervalo de sintonía al ajustado en fábrica, realice el mismo procedimiento.

Cuando un programa de FM no se reciba claramente

Presione STEREO/MONO del telemando de forma que en el visualizador aparezca "MONO". No habrá efecto estéreo, pero la recepción mejorará. Para restablecer el efecto estéreo, vuelva a presionar STEREO/MONO.

Función de reproducción presionando una tecla

Presione TUNER/BAND cuando la alimentación esté desconectada.

Usted podrá escuchar la última emisora recibida sin necesidad de presionar ninguna otra tecla.

Selección automática de fuente

Si presiona TUNER/BAND cuando está escuchando otra fuente de sonido, se seleccionará el sintonizador, y se recibirá automáticamente la última emisora sintonizada.

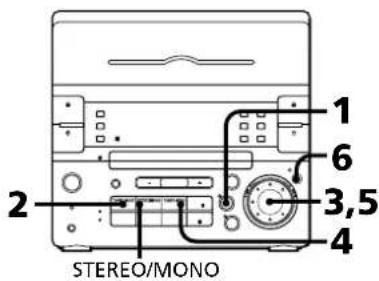

Memorización de emisoras

Usted podrá almacenar rápidamente en la memoria del sintonizador las frecuencias de sus emisoras favoritas. Podrá memorizar hasta 20 emisoras de FM, 10 de MW, y 10 de SW (20 de FM y 10 de AM con los modelos para Latinoamérica y Australia) en igual orden. Para realizar esta operación, utilice las teclas de la unidad.

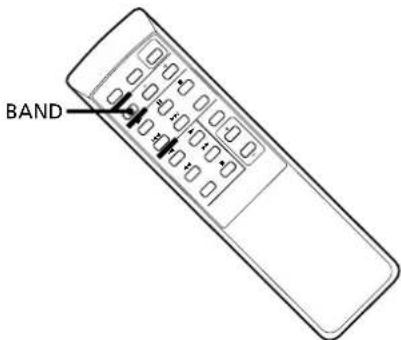

1 Presione repetidamente TUNER/BAND (o BAND del telemando) hasta que en el visualizador aparezca la banda deseada.

Modelos para Latinoamérica y Australia:

Otros modelos:

2 Presione repetidamente TUNING MODE hasta que en el visualizador aparezca "AUTO". 3 Gire el mando de lanzadera para sintonizar la emisora que desee memorizar.

4 Presione TUNER MEMORY. En el visualizador aparecerán "MEMORY" y el número de canal de memorización.

Número de canal de memorización

5 Gire el mando de lanzadera para hacer que se visualice el número de canal de memorización deseado cuando se esté visualizando "MEMORY".

6 Presione ENTER/NEXT. La emisora se almacenará en el número de memorización seleccionado. 7 Repita los pasos 3 a 6 para cada emisora que desee memorizar.

Para borrar una emisora memorizada

Almacene una nueva emisora en un número del canal de memorización previamente utilizado. La emisora antigua se borrará y será reemplazada por la nueva.

Si tiene problemas al memorizar una emisora

Cerciórese de que en el visualizador esté indicándose "MEMORY". En caso contrario, vuelva a presionar TUNER MEMORY de forma que en el visualizador aparezca "MEMORY" (durante unos ocho segundos), y realice los pasos 5 y 6.

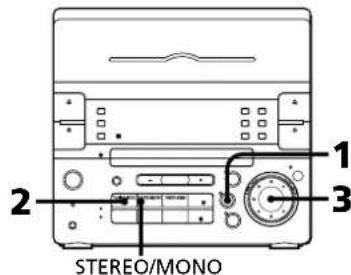

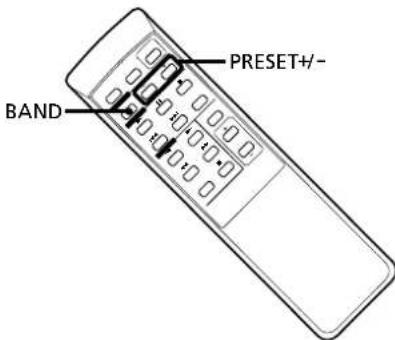

Sintonía de emisoras memorizadas

Después de haber memorizado sus emisoras favoritas, utilice el mando de lanzadora para sintonizarlas rápidamente.

1 Presione repetidamente TUNER/BAND (o BAND del telemando) hasta que en el visualizador aparezca la banda deseada.

Modelos para Latinoamérica y Australia:

2 Presione repetidamente TUNING MODE hasta que en el visualizador aparezca "PRESET". 3 Gire el mando de lanzadora (o presione PRESET (+/-) del telemando) para sintonizar la emisora memorizada deseada. Aparecerá la frecuencia de la emisora y se iniciará su recepción.

Reproducción de una cinta

Grabación de un disco compacto

Grabación de un disco compacto: Especificando la duración de la cinta (edición por tiempo)

Grabación de un disco compacto: Especificando el orden de las canciones (edición programada)

Grabación de la radio

Grabación de otra cinta (duplicación)

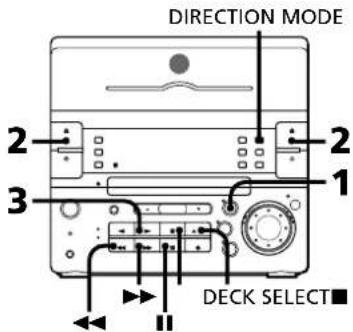

Reproducción de una cinta

Usted podrá utilizar cintas TYPE I (normal), TYPE II (CrO2) y TYPE IV (metal). Cuando inserte un cassette, el deck detectará automáticamente el tipo de cinta.

1 Presione TAPE.

2 Presione EJECT para abrir el compartimiento del cassette. Inserte un cassette grabado en el deck A o en el B con la parte de la cinta al descubierto hacia abajo y la cara que desee reproducir hacia adelante. Presione la parte central del compartimiento (de la ilustración anterior) para cerrarlo. Se inicia la reproducción de la cinta desde la cara frontal del cassette.

3 Presione (para reproducir la cara frontal) o (para reproducir la cara posterior). Se inicia la reproducción de la cinta. Si ha insertado cassettes en ambos decks, presione DECK SELECT para elegir el deck que desee utilizar.

Para reproducir	presione DIRECTION MODE para selectionar
una cara del cassette	←→
ambas caras*	←→
sucresivamente en ambos decks**	RELAY

• El deck se parará automáticamente antes de haber repetido la secuencia cinco veces. ** Consulte "Para reproducir sucesivamente en ambos decks (reproducción con relevo)".

Para	presione
parar la reproducción	■
realizar una pausa (deck B solamente)	■
reanudar la reproducción你想é de la pausa (deck B solamente)	■
hacer que la cinta avance rápidamente	▲ para la cara frontal▲ para la cara posterior
rebobinar la cinta	▲ para la cara frontal▲ para la cara posterior
extraer el cassette	≌ EJECT

Para reproducir sucesivamente en ambos decks (reproducción con relevo)

La reproducción con relevo sigue la secuencia indicada a continuación. Cuando haya finalizado la reproducción de la cara posterior del cassette del deck B, la secuencia se repetirá cuatro veces más.

1 Presione EJECT e inserte cassettes grabados en ambos decks. 2 Presione repetidamente DIRECTION MODE hasta que en el visualizador aparezca "RELAY". 3 Presione .

Para cancelar la reproducción con relevo

Presione repetidamente DIRECTION MODE hasta que en el visualizador aparezca o .

Para escuchar una cinta grabada con el sistema de reducción de ruido Dolby* tipo B, presione DOLBY NR hasta que en el visualizador aparezca "DOLBY NR B". El ajuste afecta a ambos decks. El sistema de reducción de ruido Dolby reduce el silbido de la cinta en señales de alta frecuencia y bajo nivel.

• Reducción de ruido Dolby fabricado bajo licencia de Dolby Laboratories Licensing Corporation.

DOLBY y el símbolo de la D doble son marcas de Dolby Laboratories Licensing Corporation.

Función de reproducción presionando una sola tecla

Presione TAPE cuando la alimentación es decidida.

Si hay un cassette en el deck, podrá escuchar la cinta sin necesidad de presionar ninguna otra tecla.

Si no hay cassette en el deck, simplemente se conectará la alimentación del sistema.

Selección automática de fuente: si presiona TAPE cuando está escuchando otra fuente de sonido, se seleccionará el deck de cassettes y se iniciará automáticamente la reproducción.

Grabación de un disco compacto

Usted podrá grabar un disco compacto en una cinta. También podrá grabar el sonido ajustado con el ecualizador en una cinta (consulte "Selección del énfasis del sonido").

Utilice cintas de tipo I (normal) o tipo II (CrO2). No utilice cintas de tipo IV (metal) para grabar.

Para escuchar otras fuentes, tendrá que parar la grabación.

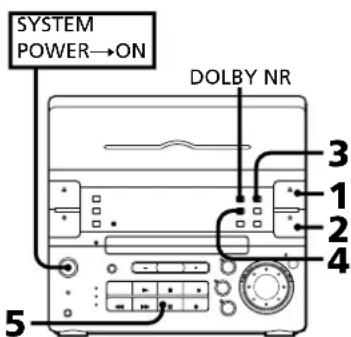

Grabación automática de un disco compacto

Utilizando la tecla CD SYNCHRO, puede registrar rápidamente un disco compacto en una cinta. Para realizar esta operación, utilice las teclas de la unidad.

1. Presione △ EJECT DECK B e inserte un cassette en blanco en el deck B con la cara que va a grabar hacia adelante. La grabación se iniciará desde la cara frontal del cassette, a menos que haya cambiado el sentido de reproducción antes de iniciar la grabación. Cerciórese de que las lengüetas del cassette estén intactas. 2. Presione ≡ OPEN/CLOSE CD y coloque el disco compacto. Después vuelva a presionar ≡ OPEN/CLOSE CD para cerrar la bandeja del disco.

3. Seleccione grabación de una cara o de ambas.

Para grabar	presione DIRECTION MODE para selectionar
una cara	←
ambas caras*	→ o RELAY

• La grabación se parará cuando llegue al final de la cara posterior. Cerciórese de iniciarla desde la cara frontal. 4. Presione CD SYNCHRO. El deck B pasará al modo de grabación en pausa. 5. Presione II deck para desactivar el modo de grabación en pausa. Se inicia la grabación. Después de los 10 segundos, se inicia la reproducción del disco compacto.

Para parar la grabación

Presione.

Para activar el reductor de ruido DOLBY NR.

Cuando desee reducir el ruido de siseo en señales de alta frecuencia y bajo nivel, después del paso 3, presione DOLBY NR de forma que en el visualizador aparezca "DOLBY NR B".

El ajuste del volumen o de la retroalimentación dinámica de graves (DBFB) no afectará el nivel de grabación. Sin embargo, estos controles cambiarán los niveles del sonido escuchado a través de los altavoces o de los auriculares.

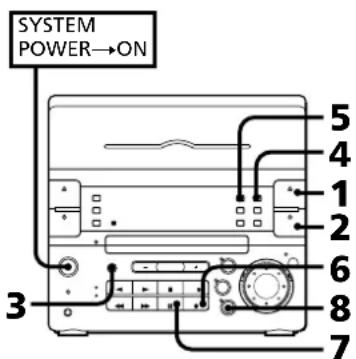

Grabación manual de un disco compacto.

Usted podrá grabar un disco compacto a su gusto, por ejemplo, eligiendo solamente las canciones que desee, o iniciando la grabación en medio de la cinta.

1 Presione EJECT DECK B e inserte un cassette en blanco en el deck B con la cara que desee grabar hacia adelante. La grabación se iniciará desde la cara frontal del cassette, a menos que haya cambiado el sentido de reproducción antes de iniciar la grabación. Cerciórese de que las lengüetas del cassette para el deck B estén intactas. 2 Presione OPEN/CLOSE CD y coloque el disco compacto. Después vuelva a presionar OPEN/CLOSE CD para cerrar la bandeja del disco. 3 Presione repetidamente FUNCTION hasta que en el visualizador aparezca "CD". 4 Seleccione grabación de una cara o de ambas.

Para grabar	presione DIRECTION MODE para selectionar
una cara	←
ambas caras*	←) o RELAY

• La grabación se parará siempre al final de la cara posterior. Cerciórese de iniciarla desde la cara frontal.

5 Cuando desee reducir el ruido de siseo de las señales de alta frecuencia y bajo nivel, presione DOLBY NR de forma que en el visualizador aparezca "DOLBY NR B". 6 Presione REC. El deck B pasará al modo de grabación en pausa. 7 Presione II para desactivar el modo de grabación en pausa. Se inicia la grabación. 8 Presione CD. Se iniciará la reproducción del disco compacto.

Para parar la grabación.

Presione.

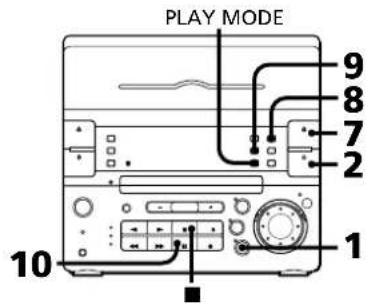

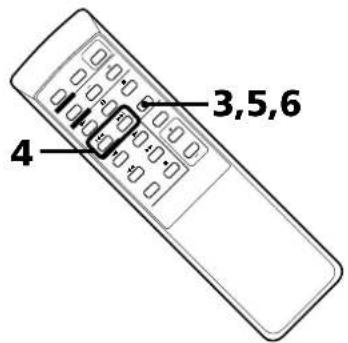

Grabación de un disco compacto: Selección de la duración de la cinta (edición por tiempo).

Usted podrá hacer que el sistema estéreo cree programas basándose en la duración de la cinta. El reproductor de discos compactos confeccionará programas que quepan dentro de la cinta. Por ejemplo, si utiliza una cinta de 40 minutos para grabar un disco compacto de 46 minutos, el reproductor de discos compactos elegirá automáticamente las canciones que quepan en 40 minutos, llenando al máximo la cinta. El reproductor no programará canciones de número superior a 20. Para realizar esta operación, utilice las teclas de la unidad y del telemando.

1 Presione CD. 2 Presione OPEN/CLOSE CD y coloque el disco compacto. Después vuelva a presionar OPEN/CLOSE CD para cerrar la bandeja del disco. 3 Presione EDIT. En el visualizador aparecerá "TIME EDIT". 4 Presione o del telemando para designar la duración de la cinta. Elija la indicación correspondiente a la duración en minutos de la cinta. Si desea que el reproductor de discos compactos reproduzca solamente la

mitad de lo que dure el disco compacto, elija "HALF".

A medida que presione la tecla, la indicación cambiará de la forma siguiente:

Nota

Usted no podrá seleccionar "HALF" cuando desee grabar un disco que posea más de 20 canciones.

5 Presione EDIT.

El reproductor de discos compactos determinará automáticamente las canciones que puedan grabarse en la cara A.

Tiempo de reproducción total de la cara A

6 Cuando desee grabar en ambas caras, vuelva a presionar EDIT.

El reproductor de discos compactos determinará automáticamente las canciones que puedan grabarse en la cara B.

Cuando desee grabar solamente en la cara A, presione para parar el parpadeo de la indicación.

7 Presione EJECT DECK B e inserte un cassette en blanco en el deck B con la cara que desee grabar hacia adelante. La grabación se iniciará en la cara frontal del cassette, a menos que haya cambiado el sentido de reproducción antes de iniciar la grabación.

Cerciórese de que las lengüetas del cassette estén intactas.

8 Seleccione grabación de una cara o de ambas.

Para grabar	presione DIRECTION MODE para selectionar
una cara	←
ambas caras*	(o) o RELAY

• La grabación se parará siempre al final de la cara posterior. Cerciórese de iniciarla desde la cara frontal.

9 Presione CD SYNCHRO.

El deck B pasará al modo de grabación en pausa.

10 Presione para desactivar el modo de grabación en pausa. Se inicia la grabación. Después de unos 10 segundos, se inicia la reproducción del disco compacto.

Para parar la grabación, presione.

Para cancelar la edición por tiempo, presione PLAY MODE.

Para seleccionar canciones con antelación

Usted podrá dar prioridad a la grabación de las canciones seleccionándolas antes de la programación (solamente hasta 20 canciones). Consulte "Reproducción de canciones en el orden deseado (reproducción programada)".

Para activar el sistema de reducción de ruido Dolby

Cuando desee reducir el ruido de siseo en señales de alta frecuencia y bajo nivel, después del paso 8, presione DOLBY NR de forma que en el visualizador aparezca "DOLBY NR B".

Grabación de un disco compacto: Especifique el orden de las canciones (edición programada)

Usted podrá ajustar el tiempo de grabación total de acuerdo con la duración de la cinta cuando confeccione un programa.

1 Presione CD. 2 Presione OPEN/CLOSE CD y coloque el disco compacto. Después vuelva a presionar OPEN/CLOSE CD para cerrar la bandeja del disco.

3 Presione repetidamente PLAY MODE hasta que en el visualizador aparezca "PROGRAM". 4 Gire el mando de lanzadera para elegir una canción. 5 Presione ENTER/NEXT. 6 Repita los pasos 4 y 5 para programar las canciones restantes que desee grabar en la cara A, en el orden preferido. 7 Para realizar una pausa al final de la cara A, presione II. En el visualizador aparecerá el tiempo de reproducción total "0.00". 8 Repita los pasos 4 y 5 para programar las canciones restantes que deben grabar en la cara B, en el orden preferido. 9 Presione EJECT DECK B e inserte un cassette en blanco en el deck B con la cara que desee grabar hacia adelante. La grabación se iniciará desde la cara frontal del cassette, a menos que haya cambiado el sentido de reproducción antes de iniciar la grabación. Cerciórese de que las lengüetas del cassette estén intactas. 10 Seleccione grabación de una cara o de ambas.

Para grabar	presione DIRECTION MODE para selectionar
una cara	←→
ambas caras*	←→ o RELAY

• La grabación se parará siempre al final de la cara posterior. Cerciórese de iniciarla desde la cara frontal. 11 Presione CD SYNCHRO. El deck B pasará al modo de grabación en pausa. 12 Presione II para desactivar el modo de grabación en pausa. Se inicia la grabación. Después de unos 10 segundos, se inicia la reproducción del disco compacto.

Para parar la grabación, presione.

Para cancelar la edición programada, presione PLAY MODE.

Para activar el sistema de reducción de ruido Dolby

Cuando desee reducir el ruido de siseo en señales de alta frecuencia y bajo nivel, después del paso 10, presione DOLBY NR de forma que en el visualizador aparezca "DOLBY NR B".

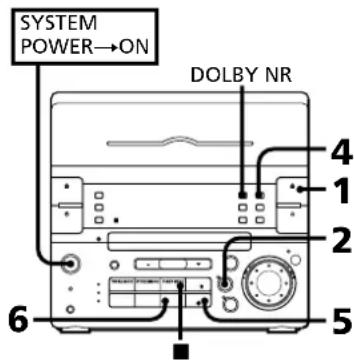

Grabación de la radio

Usted podrá grabar programas de radiodifusión del sintonizador en una cinta. Utilice cintas TYPE I (normal) o TYPE II (CrO2).

1. Presione EJECT DECK B e inserte un cassette en blanco en el deck B con la cara que desee grabar hacia adelante. La grabación se iniciará desde la cara frontal del cassette, a menos que haya cambiado el sentido de reproducción antes de iniciar la grabación. Cerciórese de que las lengüetas del cassette estén intactas. 2. Presione TUNER/BAND varias veces hasta que aparezca la banda deseada. 3. Sintonice la emisora cuyos programas desee grabar. (Con respecto a los detalles, consulte "Escucha de la radio" o "Sintonía de emisoras memorizadas".) 4. Seleccione grabación de una cara o de ambas.

Para grabar	presione DIRECTION MODE para selectionar
una cara	←
ambas caras*	← o RELAY

• La grabación se parará siempre al final de la cara posterior. Cerciórese de iniciarla desde la cara frontal. 5. Presione ● REC. El deck B entrará al modo de grabación en pausa. 6. Presione II para desactivar el modo de grabación en pausa. Se inicia la grabación.

Para parar la grabación, presione

Para reducir el ruido durante la grabación de MW/SW (AM): Si oye un silbido durante la grabación, cambie la ubicación de la antena de cuadro de AM hasta lograr la óptima recepción.

Para activar el Sistema de reducción de ruido Dolby: Cuando desee reducir el ruido de siseo en señales de alta frecuencia y bajo nivel, después del paso 4, presione DOLBY NR de forma que en el visualizador aparezca "DOLBY NR B".

Grabación de otra cinta (duplicación)

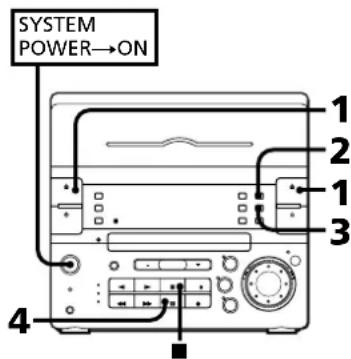

Duplicación automática de otra cinta

Usted podrá grabar automáticamente toda una cinta en otra utilizando la duplicación a gran velocidad. Para la duplicación, utilice las teclas de la unidad y una cinta TYPE I (normal) o TYPE II (CrO2).

Presione EJECT DECK A y DECK B e inserte el cassette grabado en el deck A con la cara que desee reproducir hacia adelante.

Además, inserte un cassette en blanco en el deck B con la cara que desee grabar hacia adelante.

La grabación y la reproducción se iniciarán desde la cara frontal del cassette, a menos que haya cambiado el sentido de reproducción antes de iniciar la grabación.

Cerciórese de que las lengüetas del cassette para el deck B estén intactas.

continúa en la página siguiente →

→ continuación

2 Elija la forma en la que deben grabar la cinta y presione DIRECTION MODE.

Indicador	Operación
←	La duplicación se parará cuando finalice una cara.
(→)	Cuando finalice la cinta de la cara frontal de un deck, se dará automatisticallyla vuelta independiente de la posición de la cinta del(other deck.
RELAY	Cuando finalice la cinta de la cara frontal de un deck, se parará hasta que finalice la other cinta,y afterwards se darán simultanamente la vuelta.

3 Presione HIGH SPEED DUBBING. El deck B entra en el modo de grabación en pausa. 4 Presione. Se inicia la duplicación a gran velocidad. Si había iniciado la duplicación desde la cara posterior en el modo RELAY y , esta se parará al final de la cara posterior.

Para parar la duplicación

Presione

Usted no tendrá que utilizar DOLBY NR para la duplicación a gran velocidad. La cinta del deck B se grabará automáticamente en el mismo estado que el de la cinta del deck A.

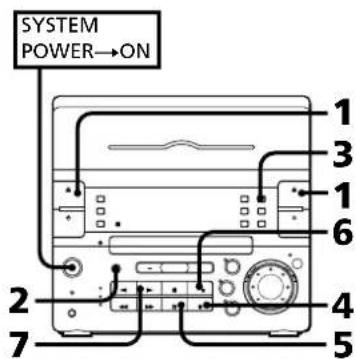

Duplicación manual de otra cinta

Cuando desee duplicar solamente una parte de una cinta, realice la duplicación manual a velocidad normal. Para la duplicación, utilice una cinta TYPE I (normal) o TYPE II (CrO2).

Presione EJECT DECK A y DECK B e inserte el cassette grabado en el deck A con la cara que desee reproducir hacia adelante. Además, inserte un cassette en blanco en el deck B con la cara que desee grabar hacia adelante. La grabación y la reproducción se iniciarán desde la cara frontal del cassette, a menos que haya cambiado el sentido de reproducción antes de iniciar la grabación. Cerciórese de que las lengüetas del cassette para el deck B estén intactas. 2 Presione repetidamente FUNCTION hasta que en el visualizador aparezca "TAPE". 3 Seleccione grabación de una cara o de ambas.

Para grabar	presione DIRECTION MODE para selectionar
una cara	←
ambas caras*	(>) o RELAY

• La grabación se parará siempre al final de la cara posterior. Cerciórese de iniciarla desde la cara frontal. 4 Presione ● REC. El deck B pasará al modo de grabación en pausa. 5 Presione II para desactivar el modo de grabación en pausa. Se inicia la grabación. 6 Presione DECK SELECT de forma que se encienda "A". 7 Presione. Se iniciará la reproducción en el deck A.

Para parar la duplicación

Presione. Para parar el otro deck presione DECK SELECT y después

Notas

• No cambie a otras funciones. Si lo hiciera, la grabación se pararía.
• Usted no podrá duplicar una cinta grabada con el efecto DOLBY NR B en otra cinta sin efecto DOLBY NR B.
• Cuando desee grabar una cinta grabada sin el sistema DOLBY NR en otra cinta utilizando tal sistema, después del paso 3 presione DOLBY NR de forma que en el visualizador aparezca "DOLBY NR B".

Capítulo 5:

Ajuste del sonido

Ajuste del sonido

Selección del énfasis del sonido

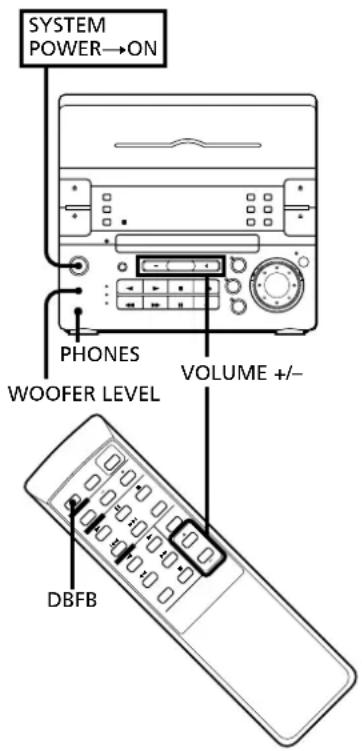

Ajuste del sonido

Para disfrutar plenamente del sonido de su sistema estéreo, realice los ajustes del sonido siguientes. Con respecto a los ajustes adicionales del sonido, consulte las secciones siguientes a esta.

Para ajustar el volumen

Presione VOLUME + / - de la unidad o del telemando.

Para reforzar los graves

Presione DBFB* de forma que en el visualizador aparezca "DBFB".

Para cancelar la retroalimentación dinámica de graves, presione DBFB.

• DBFB: Retroalimentación dinámica de graves

Para ajustar el nivel del altavoz de graves

Presione WOOFER LEVEL para hacer que se encienda el indicador "HIGH", "MID", o "LOW" a su gusto.

Para escuchar a través de auriculares

Conecte los auriculares a la toma PHONES. A través de los altavoces no saldrá sonido.

Selección del énfasis del sonido

Su sistema estéreo ha sido ajustado en fábrica a cinco énfasis de sonido especialmente recomendados. Elija entre estos cinco ajustes de acuerdo con el tipo de música que esté escuchando.

Presione SELECT 1-5 del telemando. Los ajustes aparecerán en el visualizador. Cuando seleccione el énfasis de sonido con efecto perimétrico, en el visualizador aparecerá "SUR

Selección	para Obtener
ROCK	sonido potente y claro con las Frequencias altas y bajas acentuadas
POPS	sonidos delicados y brillantes con la Frequencias altas y medias acentuadas
JAZZ	sonidos de percusión con los graves acentuados
CLASSIC	sonidos amplíos y abiertos plenos de reverberación
DANCE(SALSA)*	Sonidos vocales apasionados con un fuerte enfasis en el ritmo y en los niveles medio bajo
DANCE**	sonidos similares a los de una discotec al intensificar los graves

Para cancelar el énfasis del sonido

Presione repetidamente SELECT 1-5 hasta que el ajuste desaparezca del visualizador.

Nota

En los casos individuales, cerciórese de cancelar el modo de énfasis del sonido.

• Cuando grabe una cinta de un disco compacto cuando el nivel de sonido de grabación sea demasiado alto: puede darse el caso de que el sonido de reproducción de la cinta se distorsione con el efecto de énfasis del sonido activado.
• Cuando reproduzca una cinta grabada con el efecto de énfasis del sonido activado: la cinta se reproduce con doble énfasis del sonido y el sonido de reproducción puede distorsionarse.

Capítulo 5: Ajuste del sonido

Para dormirse con música

Grabación de programas radiofónicos con el temporizador

Conexión de equipos opcionales

Para dormirse con música

Usted podrá programar su sistema estéreo para que la alimentación se desconecte automáticamente a fin de poder irse a dormir escuchando música.

Antes de programar el cronodesconectador, cerciórese de que el reloj está correctamente ajustado.

Usted podrá utilizar el cronodesconectador con el temporizador para despertarse con música.

1. Ponga en reproducción su fuente favorita (deck de casetes, sintonizador o reproductor de discos compactos).

2. Presione SLEEP cuando la fuente esté reproduciéndose para elegir la duración de la reproducción.

En el visualizador aparecerán "SLEEP" y la indicación de los minutos durante algunos segundos. A medida que presione SLEEP, la indicación de los minutos se reducirá de diez en diez, de 90 a 10.

La alimentación se desconectará después de 90 a 10 minutos, dependiendo de la duración que haya elegido.

Para cancelar el cronodesconectador, presione repetidamente SLEEP hasta que en el visualizador aparezca "SLEEP OFF".

Para comprobar el tiempo restante antes de que el cronodesconectador desconecte la alimentación del sistema estéreo

Presione SLEEP una vez. El tiempo restante se visualizará durante varios segundos.

Para alterar el tiempo designado, mientras el cronodesconectador esté activado

Presione repetidamente SLEEP hasta que aparezca la indicación del tiempo deseado.

Nota

La función del temporizador de grabación no funciona cuando está activado el cronodesconectar.

Para despertarse con música

Usted podrá despertarse con música a la hora designada. Solamente tendrá que programar el temporizador una vez. Antes de programar el temporizador, cerciórese de que el reloj está correctamente ajustado. El temporizador programado se activará diariamente a la misma hora. Para despertarse con el sonido de la radio, cerciórese de memorizar con antelación la emisora que desee escuchar. (Consulte "Memorización de emisoras").

1 Prepare la fuente de sonido.

Para despertarse con la radio

Sintonice la emisora memorizada deseada.

Para despertarse con el sonido de un disco compacto

Coloque el disco compacto. Si desea que se reproduzca desde cierta canción, realice los procedimientos necesarios para la reproducción programada de un disco compacto. (Consulte "Reproducción de canciones en el orden deseado".)

Para despertarse con el sonido de una cinta

Inserte el cassette con la cara que desee escuchar hacia adelante. Si ha insertado cassettes en ambos decks, oirá el sonido del deck A.

2 Presione VOLUME + / - para ajustar el volumen. 3 Presione TIMER SET.

4 Gire el mando de lanzadora para seleccionar "DAILY 1" o "DAILY 2". Cuando gire el mando de lanzadora, la indicación cambiará de la siguiente forma:

• Cuando haya programado el temporizador para grabar de la radio, podrá seleccionar "REC". (Consulte "Grabación de programas radiofónicos con el temporizador".) 5 Presione ENTER/NEXT. Parpadearán los dígitos de la hora y en el visualizador aparecerá "ON".

6 Programe la hora a la que desee comenzar a escuchar la música girando el mando de lanzadora, y después presione ENTER/NEXT. Parpadearán los minutos.

Programe los Minutes de la misma forma.

Aparecerá "OFF" y los dígitos de la hora volverán a parpadear.

7 Programe la hora a la que desea dejar de escuchar la música girando el mando de lanzadora, y después presione ENTER/NEXT.

Programe los Minutes de la misma forma.

El indicador de la fuente de sonido parpadeará.

8 Elija una fuente de sonido girando el mando de lanzada.

La visualización cambiará de la forma:

9 Presione ENTER/NEXT. Los datos programados aparecerán secuencialmente en el visualizador. 10 Presione SYSTEM POWER para desconectar la alimentación del sistema. A la hora programada, la alimentación

se conectará y oirá la fuente de sonido seleccionada. A la hora de desconexión, la alimentación se desconectará.

Para cancelar el temporizador

Presione repetidamente TIMER SELECT de forma que en el visualizador aparezca "TIMER OFF".

Para comprobar los datos del temporizador

Presione TIMER SELECT para seleccionar "DAILY 1" o "DAILY 2".

Para cambiar los datos del temporizador

Repita los pasos 1 a 9.

Si desea despertarse con otro disco compacto o con otras canciones

Cambie al otro disco o programe las otras canciones (consulte "Reproducción de canciones en el orden deseado") y desconecte la alimentación del sistema.

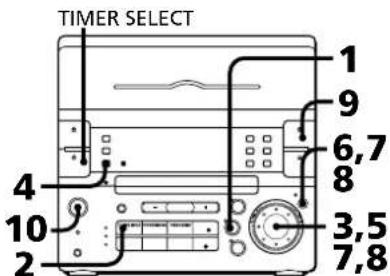

Grabación de programas radiofónicos con el temporizador

Usted podrá programar el temporizador para grabar de la radio. El temporizador solamente trabajará una vez por programación.

Memorice con antelación la emisión deseada. (Consulte "Memorización de emisoras".)

Cerciórese de que el reloj esté correctamente ajustado.

1 Presione repetidamente TUNER/BAND hasta que en el visualizador aparezca la banda deseada. 2 Presione repetidamente TUNING MODE hasta que en el visualizador aparezca "PRESET". 3 Gire el mando de lanzadera para sintonizar la emisora memorizada deseada.

4 Presione TIMER SET. 5 Gire el mando de lanzadera para seleccionar "REC".

6 Presione ENTER/NEXT. Parpadearán los dígitos de la hora.

7 Programe la hora a la que desea comenzar la grabación girando el mando de lanzadera, y después presione ENTER/NEXT. Los minutos parpadearán.

Programe los minutos de la misma forma. Aparecerá "OFF" y los dígitos de la hora volverán a parpadear.

8 Programe la hora a la que desea dejar de grabar girando el mando de lanzadera, y después presione ENTER/NEXT.

Programe los minutos de la misma forma.

Los datos programados aparecerán secuencialmente en el visualizador.

9 Presione EJECT DECK B e inserte un cassette en el deck B con la cara que desea grabar hacia usted (cara frontal). La grabación se inicia siempre desde la cara frontal.

Si es necesario, seleccione el modo de sentido de movimiento de la cinta. Usted podría usar cintas TYPE I (normal) o TYPE II (CrO2).

10. Presione SYSTEM POWER para desconectar la alimentación del sistema. A la hora programada, la alimentación se conectará y el nivel del volumen se ajustará automáticamente al mínimo.

continúa en la página siguiente →

→ continuación

Para cancelar el temporizador

Presione repetidamente TIMER SELECT hasta que en el visualizador aparezca "TIMER OFF".

Para comprobar los datos del temporizador

Presione repetidamente TIMER SELECT hasta que en el visualizador aparezca "REC".

Para cancelar los datos del temporizador

Repita los pasos 1 a 9.

Si la alimentación ya está conectada a la hora programada

La fuente de sonido cambiará automáticamente al sintonizador, pero la grabación no se realizará.

Conexión de equipos opcionales

Para disfrutar más de su sistema estéreo, podrá conectar otros componentes al mismo. Usted podrá conectar:

• un deck de minidiscos
• un deck de cinta audiodigital
• unos auriculares y un giradiscos

Conexión de un deck de minidiscos o de un deck de cinta audiodigital para grabación analógica

Usted podrá grabar de fuentes de sonido del sistema estéreo en un deck de minidiscos o en un deck de cinta audiodigital en sonido analógico.

También podrá escuchar el sonido del deck de minidiscos o del deck de cinta audiodigital presionando repetidamente FUNCTION para seleccionar MD.

Conecte	a
lasclerosis LINE IN del deck de minidiscos o del deck de cinta audiodigital	lasclerosis MD OUT
lasclerosis LINE OUT del deck de minidiscos o del deck de cinta audiodigital	lasclerosis MD IN

Utilice cables conectores de audio, y cerciórese de conectar las clavijas a las tomas del mismo color. Después presione FUNCTION para seleccionar la fuente de sonido.

Conexión de un giradiscos

Usted podrá conectar un giradiscos a las tomas MD IN. Antes de realizar la conexión, compruebe el tipo de giradiscos que posee.

¿Dispone su giradiscos de ecualizador de fono?	Conéctelo a
Sí	las��omas MD IN.
No	las��omas MD INutilizando unecualizador de capsaLM y un cable conector(no suministrados).

Información adicional

Precauciones

Guía para la solución de problemas

Mantenimiento

Especificaciones

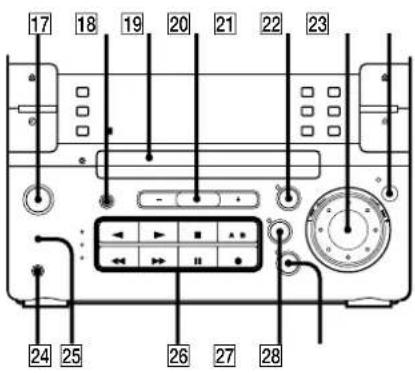

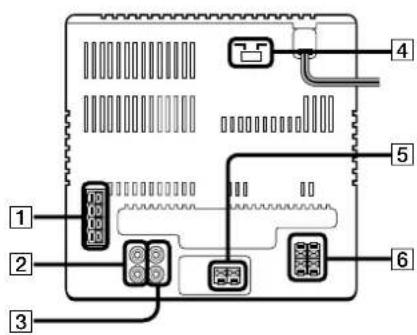

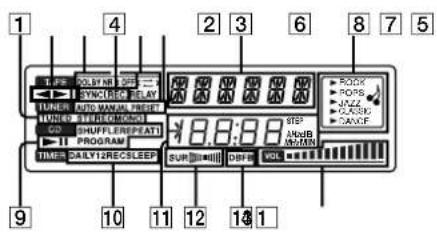

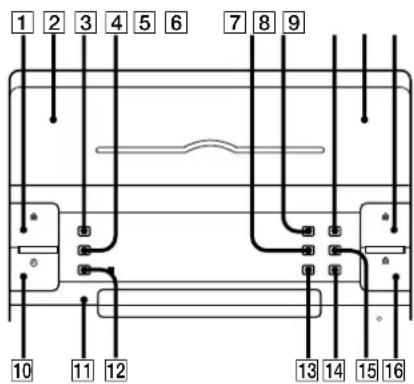

Índice de partes y controles

Índice alfabético

Precauciones

Si tiene una pregunta o problema en relación con su sistema estéreo, póngase en contacto con su proveedor Sony.

Seguridad

• El sistema estéreo no se desconectará de la fuente de alimentación de CA (red) mientras el cable esté enchufado en un tomacorriente de la red, incluso si apaga el interruptor de alimentación del mismo.
• Cuando no vaya a utilizar el sistema estéreo durante mucho tiempo, desenchúfelo del tomacorriente de CA. Para desenchufar el cable de alimentación, tire del enchufe. No tire nunca del propio cable.
• Si dentro de cualquier componente del sistema entra un líquido o un objeto sólido, desenchúfelo de la red y haga que sea comprobado por personal calificado.
• Cuando tenga que cambiar el cable de alimentación de CA, solicite este servicio a un taller de reparaciones calificado solamente.

Instalación

Coloque el sistema estéreo en un lugar adecuadamente ventilado a fin de evitar su recalentamiento interno.

Condensación de humedad en el reproductor de discos compactos

Si traslada el sistema estéreo directamente de un lugar frío a otro caliente, o si lo coloca en una sala muy húmeda, es posible que se condense humedad en el interior del reproductor de discos compactos. Cuando ocurra esto, el reproductor de discos compactos no funciona. Extraiga el disco compacto y deje el sistema con la alimentación conectada durante una hora hasta que se evapore la humedad.

Para conservar permanentemente una cinta

Para evitar el borrado accidental de una cinta, rompa la lengüeta de la cara A o B, como se muestra en la ilustración. Si desea volver a grabar en esta cinta, cubra los orificios de las lengüetas con cinta adhesiva.

Cuando esté utilizando casetes de cinta TYPE II (CrO2), tenga cuidado de no cubrir las ranuras detectoras realizadas por el deck de casetes para determinar el tipo de cinta.

Guía para la solución de problemas

Si se presenta algún problema durante la utilización de su sistema estéreo, utilice la lista de comprobaciones siguiente. Compruebe en primer lugar los puntos siguientes.

• El cable de alimentación debiera estar firmemente conectado.
• Los cables de los altavoces deben estar también firmemente conectados.

Si el problema persiste después de haber realizado las comprobaciones siguientes, consulte a su proveedor Sony.

Sintonizador

En el visualizador parpadea "STEREO".

→ Ajuste la antena.

Ruido o zumbido fuerte.

→ Ajuste la antena. → La señal es demasiado débil. Conecte una antena exterior. → Conecte un conductor de puesta a tierra.

No es posible recibir un programa de FM en estéreo.

→ Presione STEREO/MONO de forma que aparezca "STEREO".

Decks de casetes

No es posible grabar una cinta.

No hay casete en el compartimento del mismo. → El casete carece de lengüetas de seguridad. → La cinta está bobinada hasta el final.

Continúa en la página siguiente →

→ continuación

La cinta no se graba o no se reproduce, o el nivel de sonido se reduce.

→ Las cabezas están sucias. Límpialas. → En las cabezas grabadora/reproductoras se han acumulado residuos magnéticos*.

Fluctuación y trémolo excesivos, o pérdida de sonido

→ Los ejes de arrastre o los rodillos compresores están contaminados*.

→ En las cabezas grabadora/reproductoras se han acumulado residuos magnéticos*.

El ruido aumenta, o las altas frecuencias se borran.

→ En las cabezas grabadora/reproductoras se han acumulado residuos magnéticos*.

• Consulte "Mantenimiento".

Reproductor de discos compactos

La bandeja del disco compacto no se cierra.

→ El disco compacto no está correctamente colocado.

El disco compacto no se reproduce.

→ El disco compacto está sucio. → El disco compacto está insertado al revés. → El reproductor de discos compactos está en el modo de pausa. → Se ha producido condensación de humedad. Deje el sistema con la alimentación conectada durante aproximadamente una hora hasta que la humedad se haya evaporado.

La reproducción no se inicia desde la primera canción.

→ El reproductor de discos compactos se encuentra en el modo de reproducción programada o aleatoria. Presione repetidamente PLAY MODE de forma que desaparezca "PROGRAM" o "SHUFFLE".

Está visualizándose "4.7

→ Ha presionado repetidamente al final de un disco compacto. Para volver a la visualización normal, gire el mando de lanzadera hacia la izquierda (o presione del telemando).

Sección general

No hay sonido.

→ Presione VOLUME+. → Los auriculares están conectados. Desconéctelos.

Solamente sale sonido de un canal, o el volumen entre los canales izquierdo y derecho está desequilibrado.

→ Compruebe la conexión del altavoz del canal inoperativo.

El sonido de los canales izquierdo y derecho está invertido.

→ Compruebe la conexión y la ubicación de los altavoces.

Carencia de graves o la ubicación de los instrumentos musicales es aparentemente imprecisa.

→ Compruebe si los altavoces están conectados con la fase apropiada.

Zumbido o ruido considerable

→ Hay un televisor o una videograbadora demasiado cerca del sistema estéreo. Aleje el sistema estéreo del televisor o de la videograbadora.

En el visualizador parpadea "AM 12:00".

→ Se ha producido una interrupción del suministro eléctrico. Vuelva a conectar y a programar el temporizador.

El telemando no funciona.

→ Las pilas están agotadas. Reemplace ambas. → Entre el telemando y el sistema estéreo existe un obstáculo. Elimínelo.

Restablecimiento de los ajustes de fábrica

Desenchufe el cable de alimentación del tomacorriente y vuelva a enchufarlo. Mantenga pulsadas DISPLAY y FUNCTION, y presione TAPE.

Mantenimiento

Para limpiar las cabezas y la vía de paso de la cinta

Las cabezas de la cinta contaminadas provocan la mala grabación o la pérdida de sonido durante la reproducción. Se recomienda limpiarlas cada 10 horas de utilización.

Abra el compartimiento del cassette y frote las cabezas, los rodillos compresores y los ejes de arrastre con un palillo de cabeza de algodón ligeramente humedecido en líquido limpiador o en alcohol. Frote las partes indicadas a continuación.

Deck A

Palillo de cabeza de algodón

Deck B

No inserte un cassette hasta que se hayan secado las partes limpiadas.

Para desmagnetizar las cabezas de la cinta

Después de 20 a 30 horas de uso, es posible que se haya acumulado magnetismo residual suficiente como para provocar la pérdida de altas frecuencias y silbido. En tal caso, desmagnetice las cabezas y todas las partes metálicas por las que pase la cinta con un desmagnetizador adquirido en una tienda del ramo. Consulte el manual de instrucciones del desmagnetizador.

Para limpiar la caja

Utilice un paño suave ligeramente humedecido en una solución muy diluida de detergente.

Para limpiar los discos compactos

Cuando se ensucie un disco compacto, frótelo con un paño limpiador. Hágalo del centro hacia los bordes.

Notas sobre los discos compactos

• No utilice disolventes tales como benceno, diluidor de pintura, ni limpiadores ni pulverizadores antiestáticos destinados a discos analógicos. Si existen rayas, suciedad, o huellas dactilares en un disco compacto, es posible que se produzca un error de seguimiento.

Especificaciones

Sección del reproductor de discos compactos

Sistema Audiodigital de discos compactos

Láser de semiconductor (λ = 780 nm)

Duración de la emisión: continua

Salida de láser: 44,6 µW^* como máx.

*Esta calidad es el valor medido a una distancia de 200mm de la superficie del objetivo del bloque captor óptico con una apertura de 7mm.

Longitud de onda

780-790 nm

Respuesta en frecuencia

2 Hz - 20 kHz

Relación señal-ruido

Más de 65

Gama dinámica

Más de 97 dB

Sección del sintonizador

Sintonizador superheterodino de FM

estéreo, FM/AM

Sección del sintonizador de FM

Gama de sintonía

87.5-108.0 MHz (intervalo)

de 50 kHz

Antena Monofilar de FM

Terminales de antena

75 ohmios, desequilibrados

Frecuencia intermedia

10,7 MHz

Sección del sintonizador de AM

Gama de sintonía

Modelo para

Latinoamérica:

AM: 531 - 1.710 kHz

(intervalo ajustado a 9 kHz)

530-1.710 kHz (intervalo

ajustado a 10 kHz)

Modelo para Australia:

AM: 531 - 1.602 kHz

(intervalo ajustado a 9 kHz)

530-1.710 kHz (intervalo

ajustado a 10 kHz

Otros modelos:

MW: 531-1.602 kHz

(intervalo ajustado a 9 kHz)

530-1.710 kHz (intervalo

ajustado a 10 kHz)

SW: 5,95-17,90 MHz

Antena de cuadro de AM,

terminales para antena

exterior

Frecuencia intermedia

450 kHz

Sección de los decks de cassettes

Sistema de grabación

4 pistas, 2 canales, estéreo

Respuesta en frecuencia

(DOLBY NR en OFF)

40-13.000 Hz (±3 dB),

utilizando cassettes TYPE I

Sony)

40-14.000 Hz (±3 dB)

utilizando cassettes TYPE II

Sony)

Fluctuación y trémolo

0,1%, ponderación eficaz,

±0,3% (DIN)

Sección del amplificador

Salida de potencia musical de pico 600 W

Salida de potencia eficaz continua

Satellite: 10 W + 10 W (4 ohmios a 1

kHz, 10% de distorsión

armónica total)

Supergraves: 35 W (6 ohmios a 60 Hz

10% de distorsión armónica

total)

Entrada

MD IN Sensibilidad de 450 mV

impedancia de 47

kiloohmios

Salidas

MD OUT Sensibilidad de 250 mV

1 kiloohmios

PHONES (toma Telefónica estéreo):

Acepta auriculares de 8 o

más ohmios.

Sección de los altavoces

Altavoces satélite SS-S33D

Sistema de altavoces

Gama completa

Unidades de altavoces

6 cm de diámetro, tipo cono

Tipo de caja acústica

Respuesta en frecuencia

180 Hz - 20 kHz

Dimensiones Aprox. 110 × 185 × 100 (an/al/prf) (por altavoz,

incluyendo la rejilla frontal)

Aprox. 120 × 130 mm (an x

prf) (pedestal)

Masa Aprox. 1,8 kg por altavoz

Masa aprox. 1,8kg por altavoz.

con el soporte para altavoz

Altavoz de supergraves SS-W33D

Sistema de altavoces

Gama completa

Unidades altavoces

13 cm de día, tipo cono

Tipo de caja acústica

Reflectora de graves

Impedancia nominal

6 ohmios

Respuesta en frecuencia

40-180 Hz

Dimensiones Aprox. 225 × 210 × 295 (an/al/prf) incluyendo la rejilla

frontal

frontal

Masa aprox. 4,8 kg

Accesorios suministrados

Antena de cuadro de AM (1)

Telemando (1)

Pilas SUM-3 (NS) Sony (2)

Antena monofilar de FM (1)

Alimentación Modelo para Australia:

240 V CA, 50/60 Hz

Otros modelos:

110-120 o 220-240 V CA,

50/60 Hz, ajustable con el

selector de tensión

Consumo 85 W

Dimensiones aprox. 225 × 210 × 235 mm

(an/al/prf), incluyendo

partes y controles salientes

Masa aprox. 4,8 kg

Diseño y especificaciones sujetos a cambio

sin previo aviso.

Índice de partes y controles

Con respecto a los detalles sobre cómo utilizar los controles, consulte las páginas indicadas entre paréntesis.

Panel frontal

1 Tecla de expulsión del deck A (EJECT DECK A) (12) 2 Deck A (DECK A) (12) 3 Tecla selectora de visualización (DISPLAY) (6,8) 4 Tecla del cronodesconectador (SLEEP) (18)

continúa en la página siguiente →

→ continuación

5 Tecla de grabación sincronizada con un disco compacto (CD SYNCHRO) (13) 6 Tecla del sistema reductor de ruido Dolby (DOLBY NR) (12) 7 Tecla selectora de modo de sentido de movimiento de la cinta (DIRECTION MODE) (12) 8 Deck B (DECK B) (13) 9 Tecla de expulsión del deck B (EJECT DECK B) (13) 10 Tecla selectora de temporizador (TIMER SELECT) (19) 11 Tecla de ajuste del reloj (CLOCK SET) (6) 12 Tecla de programación del temporizador (TIMER SET) (18) 13 Tecla selectora de modo de reproducción (PLAY MODE) (8, 14) 14 Tecla de reproducción repetida (REPEAT) (9) 15 Tecla de duplicación a gran velocidad (HI-SPEED DUBBING) (16) 16 Tecla de apertura/cierre de la bandeja del disco compacto (OPEN/CLOSE CD) (7)

17 Interruptor de alimentación del sistema (SYSTEM POWER ON/STANDBY) (19) 18 Tecla selectora de referencia (FUNCTION) (13) 19 Bandeja del disco compacto (7) 20 Tecla de volumen (VOLUME +/-) (17) 21 Tecla y lámpara indicadora de cinta (TAPE) (12) 22 Mando de avance (6,7,11,14,18) 23 Tecla de introducción/paso siguiente (ENTER/NEXT) (6,8,11,15,19) 24 Toma para auriculares (PHONES) (toma telefónica estéreo) (17, 20) 25 Tecla de nivel del altavoz de graves (WOOFER LEVEL) (17) 26 Teclas de operación (7, 10, 12, 19)* 27 Tecla y lámpara indicadora de sintonizador/banda (TUNER/BAND) (10) 28 Tecla y lámpara indicadora de disco compacto (CD) (7)

• Teclas de operación Las teclas que PODRÁ utilizar para controlar el reproductor de discos compactos, el sintonizador y los decks de casetes se encenderán.

Información adicional

Reproductor de discos compactos

			REC

Sintonizador

Cuando seleccione el deck B, se encenderá II.

Nota

A o B se encenderá cuando controle el reproductor de discos compactos o el sintonizador. Sin embargo, usted podrá ignorar este.

Panel posterior

1 Terminales para antena (4) 2 Tomas de salida para deck de minidiscos (MD OUT) (20) 3 Tomas de entrada para deck de minidiscos (MD IN) (20) 4 Selector de tensión (4) (Excepto los modelos para Australia) 5 Conectores para el altavoz de graves (WOOFER) (4) 6 Conectores para altavoces (4)

Telemando

Tecla del cronodesconectador (SLEEP) Tecla de retroalimentación dinámica de graves (DBFB) (17) 3 Teclas de operación del sintonizador

Tecla selectora de banda (BAND)

Tecla de memorización (PRESET +/−)

4 Teclas de operación del reproductor de discos compactos

Tecla de reproducción (▶)

Tecla de pausa (II)

Tecla de parada (■)

Teclas de retroceso/avance rápido

(14) (7, 14)

Tecla de edición (EDIT) (14)

5 Teclas de operación de los decks de casetes

Tecla de reproducción de la cara

posterior/frontal (◁/▷)

Tecla de parada (■)

Teclas de rebobinado/avance rápido

(△/

Tecla selectora de deck (DECK SELECT)

6 Interruptor de alimentación del sistema (SYSTEM POWER) 7 Tecla de selección de énfasis de sonido (SELECT 1-5) (17) 8 Teclas de volumen (VOLUME +/−)

Visualizador

Indicaciones del sintonizador (10) 2 Indicaciones de reproducción de cintas (12) 3 Indicación del sistema de reducción de ruido Dolby (DOLBY NR) (12) 4 Indicación de grabación sincronizada con un disco compacto (CD SYNCHRO) (13) 5 Indicaciones de sentido de movimiento de la cinta (12) 6 Indicaciones de sintonía automática/manual/memorizada (AUTO/MANUAL/PRESET) (10) 7 Indicaciones de referencia (6, 8, 10, 14, 19) 8 Indicaciones de énfasis del sonido (17) 9 Indicaciones de modo de reproducción de disco compacto (7) 10 Indicaciones del temporizador (19) 11 Indicación de frecuencia/hora (6, 10) 12 Indicación de efecto perimétrico (SUR) (17) 13 Indicación de retroalimentación dinámica de graves (DBFB) (17) 14 Indicación de volumen (VOLUME) (17)

Índice alfabético

Ajuste

del sonido 17

Ajuste del reloj 6

Ajuste del sonido 17

Altavoces 4

AMS (sensor automático de cancelaciones) 7

Antenas 4

Auriculares 17, 20

Colocación de las pilas 6

Conexión

de antenas 4, de equipos opcionales 20, de la alimentación 5, de los altavoces 4, del sistema estéreo 4

DBFB (retroalimentación dinámica de graves) 17

Decks de casetes 12

Duplicación 15

Edición por tiempo 14

Emisoras

memorización 11, sintonía 10

Equipos opcionales 20

Grabación

con el temporizador 19 de la radio 15

de otra cinta (duplicación) 15 de un disco compacto 13

Grabación de discos compactos específico el orden de las canciones (edición programada) 14

específico la duración de la cinta (ediciones por tiempo) 14

Guía para la solución de problemas 21

Índice de partes y controles 23

Instalación de los altavoces 5

Mantenimiento 22

Nivel del altavoz de graves 17

Precauciones 21

Reducción de ruido (NR) Dolby 12

Reproducción

con repetición de canciones (reproducción repetida) 9

de cancelaciones en el orden deseado (reproducción programada) 8

de cancelaciones en orden arbitrario (reproducción aleatoria) 8

de un disco compacto (reproducción normal) 7

de una cinta 12

Reproducción aleatoria 8

Reproducción con relevo 12

Reproducción normal 7

Reproducción presionando una sola tecla 8,10,12

Reproducción programada 8

Reproducción repetición 9

Reproductor de discos compactos 7

Selección del énfasis del sonido 17

Selector de tensión 4

Sintonía de emisoras memorizadas 11

Sintonizador 10

Temporizador

Trabajo con el 19 para despertarse con música, 18 para dormirse con música.
