TCG4104 - Placa de parrilla BOSCH - Manual de uso y guía de instrucciones gratis

Tipo de producto	Placa de parrilla (grill de contacto)
Marca	Bosch
Modelo	TCG4104
Alimentación eléctrica	220-240 V ~, 50/60 Hz
Potencia	2000 W
Dimensiones (Al x An x Pr)	115 mm x 400 mm x 330 mm
Peso	Aproximadamente 5 kg
Material de las placas	Acero con revestimiento antiadherente
Número de placas	2 placas para parrilla desmontables
Funciones de cocción	Parrilladas por contacto, parrilladas convencionales, salamandra
Ajuste de temperatura	Por mando giratorio (continuo)
Indicador de control	Sí (se enciende al calentar, se apaga a temperatura)
Bandejas de recogida de grasa	2 bandejas desmontables
Orificio de salida de grasa	Sí
Asa	Sí, para transporte y apertura
Bloqueo de seguridad	Deslizadores de bloqueo (para almacenamiento)
Protección contra sobrecalentamiento	Sí (integrada)
Limpieza de las placas	Lavavajillas o manual tibio
Mantenimiento del cuerpo	Limpiar con un paño húmedo, no sumergir
Uso	Doméstico, interior, hasta 2000 m de altitud
Garantía	Según condiciones del distribuidor
Servicio posventa	01 40 10 11 00 (intervenciones) / 0 892 698 010 (consumidores)

Preguntas frecuentes - TCG4104 BOSCH

¿Cómo conectar y usar la parrilla por primera vez?

Antes del primer uso, coloque los deslizadores de bloqueo en , enchufe el aparato, ábralo, ajuste el mando giratorio a máxima potencia y deje calentar al menos 3 veces sin alimentos en una habitación bien ventilada. Deje enfriar, luego retire las placas, enjuáguelas, séquelas y engrase ligeramente las superficies revestidas. Vuelva a insertar las placas asegurándose de que las patas encajen.

¿Cuáles son los diferentes modos de cocción posibles?

La parrilla ofrece tres modos: parrilladas por contacto (placa superior en contacto directo con los alimentos para una cocción rápida), parrilladas convencionales (aparato abierto, voltear los alimentos) y salamandra (placa superior elevada en posición alta para dorar y gratinar).

¿Cómo ajustar la temperatura y cuándo se enciende el indicador?

Gire el mando giratorio a la temperatura deseada. El indicador de control se enciende durante el calentamiento y se apaga tan pronto como se alcanza la temperatura ajustada. Puede adaptar la temperatura durante el uso para obtener resultados óptimos.

¿Se pueden poner las placas en el lavavajillas?

Sí, las placas para parrilla y las bandejas de recogida de grasa son aptas para lavavajillas. También se recomienda limpiar las placas a mano cuando aún estén tibias para facilitar la limpieza.

¿Cómo limpiar el exterior del aparato?

Desenchufe siempre el aparato antes de limpiarlo. Nunca sumerja el aparato en agua. Límpielo con un paño húmedo. No use limpiador a vapor ni detergentes abrasivos. No limpie con limpiadores de horno o parrilla.

¿Qué hacer si el aparato no se bloquea para el almacenamiento?

Verifique que los deslizadores de bloqueo estén abiertos (posición ☑) antes de intentar bloquear. Si el bloqueo está sucio, límpielo. Asegúrese de que las placas estén bien colocadas y que el aparato esté completamente cerrado.

¿Es normal que haya humo u olor durante los primeros usos?

Sí, un ligero olor y un poco de humo pueden aparecer los primeros minutos. Esto es normal debido al calentamiento inicial de los componentes. Abra la ventana para ventilar hasta que desaparezca.

¿Qué tipos de alimentos se pueden asar y cómo evitar quemaduras?

Apto para carnes, pescados, verduras, paninis, etc. Para evitar quemaduras, toque solo el asa durante el uso, ya que las superficies se calientan mucho. Dore ligeramente en lugar de fuertemente, y retire los residuos quemados.

¿El aparato debe ser vigilado durante el funcionamiento?

Sí, es imprescindible vigilar siempre el aparato durante su funcionamiento. Nunca dejarlo sin vigilancia.

¿Cuáles son las precauciones esenciales de seguridad eléctrica?

Enchufe el aparato solo en un enchufe con toma de tierra. No use alargadores o temporizadores. Nunca sumerja el aparato o el cable en agua. En caso de defecto, desenchufe inmediatamente. Solo el servicio posventa autorizado puede reparar el aparato.

MANUAL DE USUARIO TCG4104 BOSCH

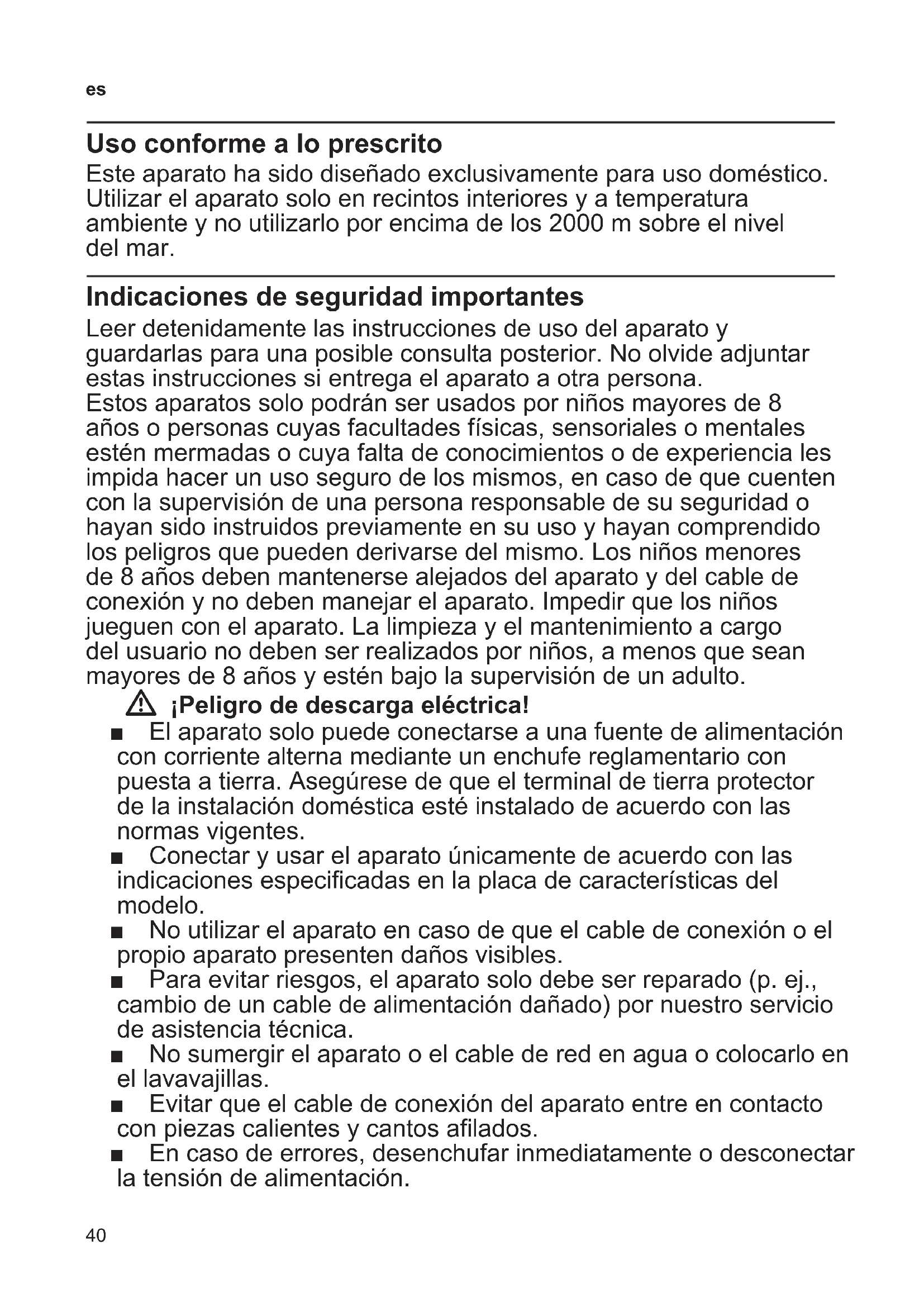

[es] Instrucciones de uso Parrilla eléctrica 40

Este aparato ha sido diseñado exclusivamente para uso doméstico. Utilizar el aparato solo en recintos interiores y a temperatura ambiente y no utilizarlo por encima de los 2000 m sobre el nivel del mar.

Indicaciones de seguridad importantes

Leer detenidamente las instrucciones de uso del aparato y guardarlas para una posible consulta posterior. No olvide adjuntar estas instrucciones si entrega el aparato a otra persona.

Estos aparatos solo podrán ser usados por niños mayores de 8 años o personas cuyas facultades físicas, sensoriales o mentales estén mermadas o cuya falta de conocimientos o de experiencia les impida hacer un uso seguro de los mismos, en caso de que cuenten con la supervisión de una persona responsable de su seguridad o hayan sido instruidos previamente en su uso y hayan comprendido los peligros que pueden derivarse del mismo. Los niños menores de 8 años deben mantenerse alejados del aparato y del cable de conexión y no deben manejar el aparato. Impedir que los niños jueguen con el aparato. La limpieza y el mantenimiento a cargo del usuario no deben ser realizados por niños, a menos que sean mayores de 8 años y estén bajo la supervisión de un adulto.

⚠️ ¡Peligro de descarga eléctrica!

■ El aparato solo puede conectarse a una fuente de alimentación con corriente alterna mediante un enchufe reglamentario con puesta a tierra. Asegúrese de que el terminal de tierra protector de la instalación doméstica esté instalado de acuerdo con las normas vigentes.
■ Conectar y usar el aparato únicamente de acuerdo con las indicaciones especificadas en la placa de características del modelo.
■ No utilizar el aparato en caso de que el cable de conexión o el propio aparato presenten daños visibles.
■ Para evitar riesgos, el aparato solo debe ser reparado (p. ej., cambio de un cable de alimentación dañado) por nuestro servicio de asistencia técnica.
■ No sumergir el aparato o el cable de red en agua o colocarlo en el lavavajillas.
■ Evitar que el cable de conexión del aparato entre en contacto con piezas calientes y cantos afilados.
■ En caso de errores, desenchufar inmediatamente o desconectar la tensión de alimentación.

¡Peligro de incendio!

■ Nunca conectar y utilizar el aparato en tomas de corriente con mando a distancia o en relojes programadores.
■ Desconectar el aparato de la red eléctrica tras cada uso, antes de limpiarlo, al abandonar la habitación o en caso de avería.
■ ¡Vigilar siempre el aparato mientras esté funcionando!

¡Peligro de asfixia!

No permita que los niños jueguen con el embalaje.

¡Peligro de lesiones!

Un uso erróneo del aparato puede causar lesiones.

¡Peligro de quemaduras!

Las superficies con las que se puede entrar en contacto pueden alcanzar temperaturas muy altas durante el funcionamiento del aparato. ¡Sujetar el grill sólo por el asa! ¡Transportarlo sólo una vez que se haya enfriado!

Enhorabuena por la compra de su nuevo aparato de la casa Bosch. En nuestra página web encontrará más información sobre nuestros productos.

Componentes y elementos de mando

Figura 1

1 Mando giratorio
2 Indicador luminoso
3 Asa
4 Soportes de las placas (4)
5 Placas *
6 Sujeciones de las placas (4)
7 Cierres desplazables (2)
8 Salida de evacuación de la grasa
9 Bandejas colectoras de grasa * (2)
* apropiado para lavar en el lavavajillas

Antes de usar el aparato por primera vez

■ Mover los cierres desplazables a la posición 🔒.
■ Conectar el grill a la red eléctrica introduciendo el cable de conexión en la toma de corriente.
■ Abrir el aparato.
■ Ajustar el mando giratorio a la máxima potencia y calentar el grill, sin alimentos en su interior y en un recinto bien ventilado (ventanas abiertas), como mínimo tres veces; dejarlo enfriar a continuación.
■ Cuando se utiliza por primera vez, es posible que aparezca un olor leve y un poco de humo durante los primeros minutos. Esto no supone una amenaza ni es síntoma de un fallo de funcionamiento de este producto. En tal caso, abrir la ventana y ventilar la habitación hasta que desparezca el humo o el olor.

■ Figura 3: Retirar las placas, lavarlas y secarlas. Untar la cara con el recubrimiento antiadherente con un poco de aceite de cocina.

■ Figura 4: Al colocar las placas en el grill, prestar atención a que las lengüetas encajen en las sujeciones de las placas y los soportes estén enclavados.

Uso

⚠️ ¡Peligro de quemaduras!

Durante el asado puede saltar grasa.

Importante: ¡No utilizar el grill sin las placas! ¡No dañar el recubrimiento antiadherente de las placas con objetos puntiagudos!

El grill eléctrico se puede ajustar y usar en diferentes posiciones, de manera que existen distintas formas de preparar los alimentos. En las páginas desplegables al principio de las instrucciones de uso figuran los tiempos de cocción y las posiciones de ajuste del grill que se recomiendan para los diferentes alimentos.

Asar por contacto directo con las placas (figura 2a)

La cara estriada de la placa superior está en contacto directo con los alimentos. El alimento se hace de manera uniforme por arriba y abajo. Este modo de preparación es particularmente adecuado para asar rápidamente al grill a altas temperaturas, p. ej., rumsteak, chuletas o paninis.

Asar al grill (figura 2b)

El grill se abre del todo. El alimento se distribuye por toda la superficie y se le debe dar la vuelta.

Gratinar (figura 2c)

La placa superior se desplaza hacia arriba y se engancha horizontalmente en la posición más elevada. La placa superior no debe entrar en contacto directo con los alimentos. Este modo de preparación es particularmente adecuado para hacer gratinados.

Elaboración

■ Colocar el grill en la posición correspondiente al modo de preparación que se desea realizar.
■ Colocar las placas con las caras antiadherentes directamente sobre los alimentos.
■ Colocar la bandeja colectora de grasa debajo de la salida de evacuación de la grasa.
■ Cerrar el aparato y ajustar la temperatura deseada con el mando giratorio.
■ El indicador luminoso se ilumina y se apaga en cuanto se alcanza la temperatura ajustada.
■ Colocar ahora los alimentos.
■ El tiempo de preparación depende del tamaño y del grosor del alimento.

Sugerencia: Para lograr un resultado óptimo, ajustar la temperatura durante el uso.

Observaciones generales

Preparar los alimentos en la barbacoa o el grill hasta que alcancen un color claro, evitando que lleguen a adquirir un color oscuro o marrón. Retirar los restos de alimentos quemados. No tostar con excesiva intensidad los alimentos ricos en almidón, en particular cereales y patatas (un tostado excesivo genera acrilamidas).

Caliente el grill antes de colocar los alimentos sobre las placas. Colocar los alimentos sobre las placas. Limpiar las placas después de cada uso con papel de cocina antes de volver a colocar alimentos sobre las mismas. En caso de preparar alimentos congelados, descongelarlos completamente y secarlos antes de colocarlos en el grill. Sazonar el pescado y la carne después de asarla al grill.

Pequeñas averías de fácil solución

El aparato no se puede bloquear para guardarlo.

■ Figura 5: El cierre ya está echado (☐). Abrir el cierre (☐).
o bien

■ Figura 6: El cierre está sucio. Limpiar el cierre.

Limpieza

⚠️ ¡Peligro de descarga eléctrica! Extraer el cable de conexión de la red eléctrica antes de limpiar el aparato. ¡No sumergir nunca el aparato en agua! Limpiarlo solo con un paño húmedo. No utilizar limpiadoras de vapor. Dejar enfriar el electrodoméstico.

! Atención!

Las superficies podrían dañarse. No emplear productos de limpieza abrasivos. No limpiar el grill con aerosoles especiales para hornos o parrillas.

■ Retirar las placas. Las placas y las bandejas colectoras de grasa se pueden lavar en el lavavajillas.
■ Limpiar regularmente las superficies de apoyo del aparato.

Sugerencia: Limpiar las placas a mano mientras estén templadas.

Guardar el aparato

Figura 5

■ Antes de guardar el aparato, dejarlo enfriar y cerrar las placas.
■ Para ello, colocar ambos cierres en la posición 🔒.

Sugerencia: El aparato se puede guardar tanto en posición vertical como en posición horizontal.

Características técnicas

Conexión eléctrica 220-240 V~50/60 Hz
Potencia 2000 W
Altura del aparato 115 mm
Anchura del aparato 400 mm
Profundidad del aparato 330 mm

Eliminación

Elimine el embalaje respetando el medio ambiente. Este aparato está marcado con el símbolo de cumplimiento con la Directiva Europea 2012/19/UE relativa a los aparatos eléctricos y electrónicos usados (Residuos de aparatos eléctricos y electrónicos RAEE). La directiva proporciona el marco general válido en todo el ámbito de la Unión Europea para la retirada y la reutilización de los residuos de los aparatos eléctricos y electrónicos. Infórmese sobre las vías de eliminación actuales en su distribuidor.

Garantía

Bosch se compromete a reparar o reponer de forma gratuita durante un período de 24 meses, a partir de la fecha de compra por el usuario final, las piezas cuyo defecto o falta de funcionamiento obedezca a causas de fabricación, así como la mano de obra necesaria para su reparación, siempre y cuando el aparato sea llevado por el usuario al taller del Servicio Técnico Autorizado por Bosch.

En el caso de que el usuario solicitara la visita del Técnico Autorizado a su domicilio para la reparación del aparato, estará obligado el usuario a pagar los gastos del desplazamiento.

Esta garantía no incluye: lámparas, cristales, plásticos, ni piezas estéticas, reclamadas después del primer uso, ni averías producidas por causas ajenas a la fabricación o por uso no doméstico. Igualmente no están amparadas por esta garantía las averías o falta de funcionamiento producidas por causas no imputables al aparato (manejo inadecuado del mismo, limpiezas, voltajes e instalación incorrecta) o falta de seguimiento de las instrucciones de funcionamiento y mantenimiento que para cada aparato se incluyen en el folleto de instrucciones.

Para la efectividad de esta garantía es imprescindible acreditar por parte del usuario y ante el Servicio Autorizado de Bosch, la fecha de adquisición mediante la correspondiente FACTURA DE COMPRA que el usuario acompañará con el aparato cuando ante la eventualidad de una avería lo tenga que llevar al Taller Autorizado.

La intervención en el aparato por personal ajeno al Servicio Técnico Autorizado por Bosch, significa la pérdida de garantía. GUARDE POR TANTO LA FACTURA DE COMPRA.

Todos nuestros técnicos van provistos del correspondiente carnet avalado por ANFEL (Asociación Nacional de Fabricantes de Electrodomésticos) que le acredita como Servicio Autorizado de Bosch.

Reservado el derecho a cambios y modificaciones sin previo aviso.
