MANUAL DE USUARIO ML104 MAKITA

• Debido a nuestras continuas investigaciones y desarrollos, las especificaciones aquí descritas están sujetas a cambios sin previo aviso.

• Nota: Las especificaciones pueden ser diferentes de un país a otro.

• El tiempo de funcionamiento puede diferir en función del tipo de batería y la condición de uso.

• El peso puede diferir en función de los accesorios, incluyendo el cartucho de la batería. En la tabla se muestran la combinación más ligera y la más pesada, de acuerdo con el Procedimiento EPTA 01/2014. Símbolos Se utilizan los siguientes símbolos para el equipo. Asegúrese de que comprende su significado antes del uso. ...... Lea el manual de instrucciones. ................. Para uso en interiores solamente .................. Radiación óptica (UV e IR). Minimice la exposición a los ojos o la piel. ................. No mire directamente a la fuente de luz en funcionamiento. ................. Utilice una protección adecuada o protección para los ojos. ................. ¡Preste especial cuidado y atención! ............. Sólo para países de la Unión Europea Debido a la presencia de componentes peligrosos en el equipo, el equipo eléctrico y electrónico, los acumuladores y las baterías desechados pueden tener un impacto negativo para el medioambiente y la salud humana. ¡No tire los aparatos eléctricos y electrónicos ni las baterías junto con los residuos domésticos! De conformidad con las Directivas Europeas sobre residuos de aparatos eléctricos y electrónicos y sobre acumuladores y baterías y residuos de acumuladores y baterías, así como la adaptación de las mismas a la ley nacional, el equipo eléctrico, las baterías y los acumuladores desechados deberán ser almacenados por separado y trasladados a un punto distinto de recogida de desechos municipales, que cumpla con los

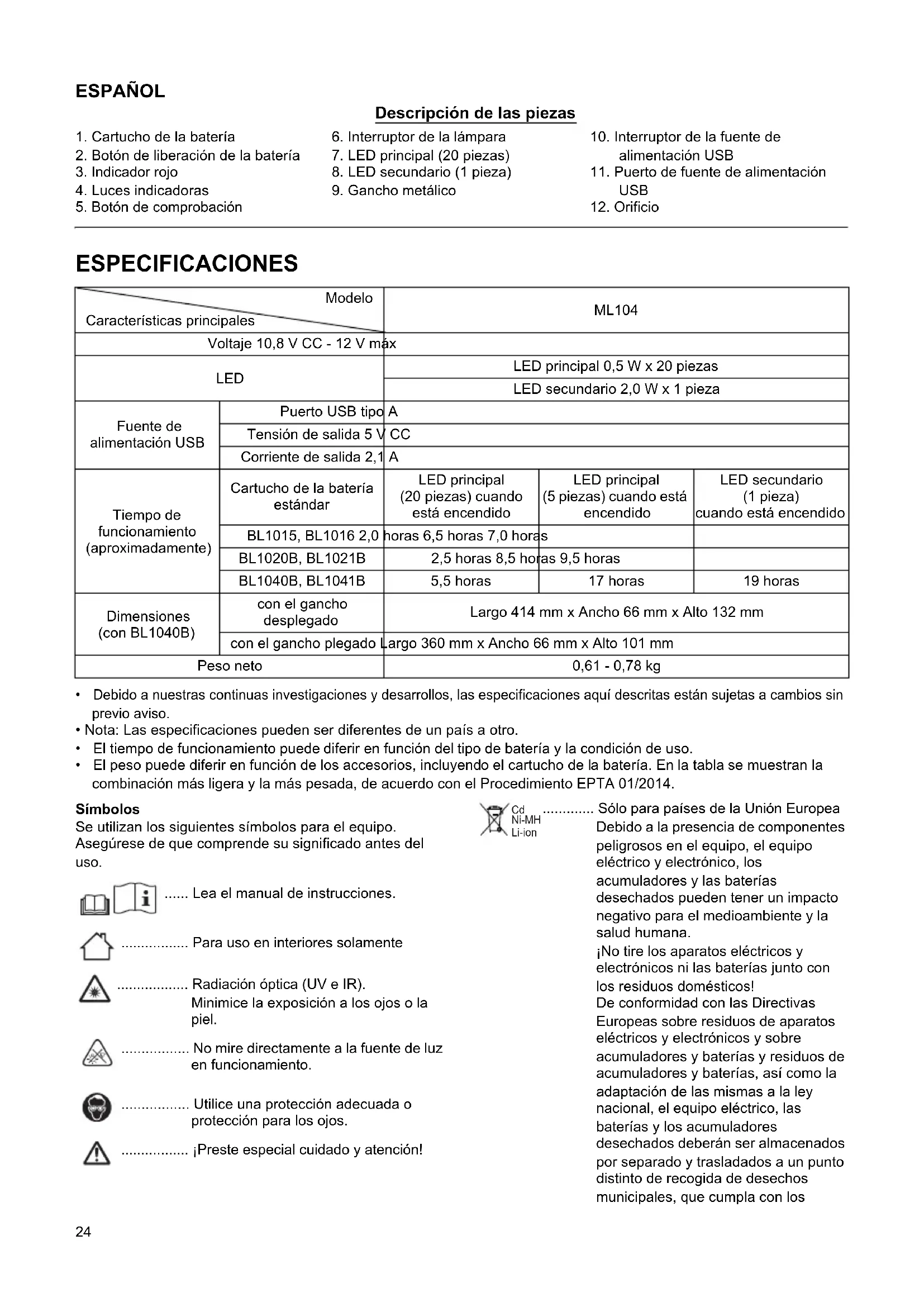

1. Cartucho de la batería

2. Botón de liberación de la batería

5. Botón de comprobación

8. LED secundario (1 pieza)

10. Interruptor de la fuente de

11. Puerto de fuente de alimentación

Modelo ML104 Características principales Voltaje 10,8 V CC - 12 V máx LED LED principal 0,5 W x 20 piezas LED secundario 2,0 W x 1 pieza Fuente de alimentación USB Puerto USB tipo A Tensión de salida 5 V CC Corriente de salida 2,1 A Tiempo de funcionamiento (aproximadamente) Cartucho de la batería estándar LED principal (20 piezas) cuando está encendido LED principal (5 piezas) cuando está encendido LED secundario (1 pieza) cuando está encendido BL1015, BL1016 2,0 horas 6,5 horas 7,0 horas BL1020B, BL1021B 2,5 horas 8,5 horas 9,5 horas BL1040B, BL1041B 5,5 horas 17 horas 19 horas Dimensiones (con BL1040B) con el gancho desplegado Largo 414 mm x Ancho 66 mm x Alto 132 mm con el gancho plegado Largo 360 mm x Ancho 66 mm x Alto 101 mm Peso neto 0,61 - 0,78 kg

Ni-MH Li-ion25 reglamentos sobre protección medioambiental. Esto se indica mediante el símbolo de cubo de basura tachado colocado en el equipo. INSTRUCCIONES IMPORTANTES DE SEGURIDAD ADVERTENCIA: Cuando se utilicen luminarias eléctricas siempre deben tomarse precauciones de seguridad para reducir el riesgo de incendio, descargas eléctricas y lesiones personales, incluyendo las siguientes:

INSTRUCCIONES. PRECAUCIÓN:

1. Cuando no utilice la luminaria, apáguela siempre y

desenchufe/extraiga el cartucho de la batería de la luminaria.

2. No cubra ni tape la luminaria encendida con trapos,

cartones, etc. Si la cubre o la obstruye, puede provocar un incendio.

3. No utilice la luminaria en lugares húmedos o mojados.

No exponga la luminaria a la lluvia o a la nieve. No la limpie con agua.

4. No utilice la luminaria en atmósferas explosivas, tales

como aquellas en las que haya presencia de polvo, gases o líquidos inflamables.

5. No mire hacia la linterna luminiscente ni mire

directamente hacia la fuente de luz. La lámpara se ha clasificado en el Grupo de riesgo 2. a) La lámpara o el sistema de la lámpara supera el Grupo exento y el riesgo relacionado con el visor depende de cómo los usuarios instalen y usen el producto; b) El riesgo por radiación óptica más restrictivo y otros riesgos por radiación óptica que exceden el Grupo exento. c) Un montaje, una instalación y un mantenimiento correctos, y un uso seguro, incluyendo advertencias claras acerca de las precauciones para evitar posibles exposiciones a radiaciones ópticas peligrosas. d) Consejo sobre procedimientos de uso seguro y advertencias relativas a malas prácticas y averías razonablemente previsibles y los modos de fallos peligrosos. e) AVISO: Este producto emite radiación UV e IR. f) ADVERTENCIA: Este producto emite radiación IR. g) PRECAUCIÓN: Este producto emite radiación óptica posiblemente peligrosa. h) Minimice la exposición a los ojos o la piel. Utilice una protección adecuada.

i) Utilice una protección adecuada o protección para los

ojos. j) No mire fijamente a la lámpara en funcionamiento. Los ojos pueden sufrir daños. k) Puede producirse irritación en los ojos o la piel a causa de la exposición. Evite la exposición de los ojos. Seguridad en materia de electricidad

1. No inserte un clavo, un cable, etc. en el puerto de

fuente de alimentación USB. De lo contrario un cortocircuito puede provocar humo y fuego.

2. No conecte la fuente de alimentación a un puerto

USB. De lo contrario existe un riesgo de incendio. El puerto USB se ha diseñado para cargar solamente un dispositivo de baja tensión. Coloque siempre la cubierta en el puerto USB cuando no esté cargando un dispositivo de baja tensión. Uso y mantenimiento de la luminaria a batería

1. Recárguela solamente con el cargador especificado

por el fabricante. Un cargador que es adecuado para un tipo de cartucho de la batería puede crear un riesgo de incendio cuando se usa con otro cartucho de la batería.

2. Utilice la luminaria solamente con los cartuchos de la

batería. El uso de cualquier otro cartucho de la batería puede crear un riesgo de lesiones e incendio.

3. Cuando no se utilice l cartucho de la batería,

manténgalo alejado de otros objetos metálicos, como clips de papel, monedas, llaves, clavos, tornillos u otros objetos metálicos pequeños que puedan establecer una conexión entre los terminales. El cortocircuito de los terminales de la batería puede provocar quemaduras o un incendio.

4. Si no se utiliza correctamente, la batería puede

expulsar líquido; evite cualquier contacto con dicho líquido. Si se produce un contacto accidental, enjuague con agua. Si el líquido entra en contacto con los ojos, solicite ayuda médica. El líquido expulsado de la batería puede provocar irritaciones o quemaduras.

INSTRUCCIONES DE SEGURIDAD

IMPORTANTES RELACIONADAS

CON EL CARTUCHO DE LA

1. Antes de utilizar el cartucho de la batería, lea todas

las instrucciones y referencias de precaución que se encuentran en (1) el cargador de la batería, (2) la batería y (3) el producto en el que se utiliza la batería.

2. No desmonte el cartucho de la batería.

3. Si el tiempo de funcionamiento es excesivamente

corto, deje de utilizar la herramienta de inmediato. De lo contrario, existe el riesgo de sobrecalentamiento, quemaduras e incluso explosión.

4. Si se produce contacto ocular con electrolito,

enjuáguese los ojos con agua limpia y acuda de urgencia al médico. Corre el riesgo de perder la visión.

5. No cortocircuite el cartucho de la batería:

(1) No toque los terminales con un material conductor. (2) Evite guardar el cartucho de la batería en un recipiente con otros objetos metálicos, como clavos, monedas, etc. (3) No exponga el cartucho de la batería al agua o a la lluvia.26 Un cortocircuito puede provocar un elevado flujo de corriente, sobrecalentamiento, quemaduras o incluso una avería.

6. No almacene la luminaria ni el cartucho de la batería

en lugares donde la temperatura supere los 50°C (122°F).

7. No queme el cartucho de la batería aunque esté

gravemente dañado o completamente gastado. El cartucho de la batería puede explotar si entra en contacto con fuego.

8. Procure que la batería no sufra golpes ni caídas.

9. No utilice una batería dañada.

10. Respete las normas locales relativas al desecho de la

11. Las baterías de litio-ión están sujetas a los requisitos

de la legislación sobre mercancías peligrosas. Para transportes comerciales, p. ej., terceros, transportistas, se deben respetar los requisitos especiales sobre embalajes y etiquetado. Para preparar el elemento para su transporte, debe consultarse con un experto en materiales peligrosos. Respete también cualquier posible normativa nacional. Tape o cubra con cinta adhesiva los contactos abiertos y empaquete la batería de forma que no se pueda mover dentro del embalaje. PRECAUCIÓN:

• Utilice solo baterías genuinas de Makita. El uso de baterías no genuinas de Makita o baterías que se han modificado puede provocar una explosión de la batería y un incendio, lesiones personales y daños. También se invalidará la garantía de Makita para la herramienta y el cargador de Makita. Consejos para conseguir una mayor duración de la batería

1. Cargue la batería antes de que se descargue por

completo. Siempre debe dejar de utilizar la luminaria y cargar el cartucho de la batería cuando observe que tiene menos potencia.

2. No recargue nunca un cartucho de la batería

completamente cargado. La sobrecarga acorta la vida útil de la batería.

3. Cargue el cartucho de la batería a una temperatura

ambiente que oscile entre 10°C y 40°C (50°F y 104°F). Antes de cargar un cartucho de la batería caliente, deje que se enfríe.

4. Cargue el cartucho de la batería si no lo ha utilizado

durante un período prolongado (más de seis meses). Guarde todas las advertencias e instrucciones para futuras consultas.

FUNCIONAMIENTO Instalación o extracción del cartucho de la batería (Fig. 1) PRECAUCIÓN:

• Apague siempre la luminaria antes de instalar o extraer el cartucho de la batería.

• Sujete la luminaria y el cartucho de la batería firmemente cuando instale o extraiga el cartucho de la batería. Si no sujeta la luminaria y el cartucho de la batería firmemente, pueden resbalar de sus manos y se pueden provocar daños en la luminaria y el cartucho de la batería y lesiones personales. Para quitar el cartucho de la batería, mantenga pulsado el botón de la parte frontal del cartucho y retírelo de la luminaria. Para instalar el cartucho de la batería, alinee la lengüeta situada en el cartucho de la batería con la ranura del chasis e insértelo. Insértelo completamente hasta que quede firmemente encajado con un clic. Si puede ver el indicador rojo de la zona superior del botón, significa que el cartucho no está encajado completamente. PRECAUCIÓN:

• Instale siempre completamente el cartucho de la batería de forma que el indicador rojo quede oculto. De lo contrario, el cartucho puede desprenderse accidentalmente de la luminaria y causar lesiones al operario o a alguna persona que se encuentre cerca.

• No presione excesivamente el cartucho de la batería para instalarlo. Si el cartucho no entra con suavidad, significa que no lo está instalando correctamente. Indicación de la capacidad restante de la batería (Fig. 2) (Solo para cartuchos de la batería con “B” al final del número de modelo.) Pulse el botón de comprobación del cartucho de la batería para indicar la capacidad restante de la batería. Las luces indicadoras se encienden durante unos segundos. NOTA:

• En función de las condiciones de uso y de la temperatura ambiente, la indicación puede diferir ligeramente de la capacidad real. Luces indicadoras Capacidad restante Iluminada Apagado 75% a 100% 50% a 75% 25% a 50% 0% a 25%27 Protección contra la descarga excesiva Cuando la capacidad de la batería no sea suficiente, la luz se apagará automáticamente. En ese caso, extraiga la batería de la herramienta y cárguela. Accionamiento del interruptor de la lámpara (Fig. 3) PRECAUCIÓN:

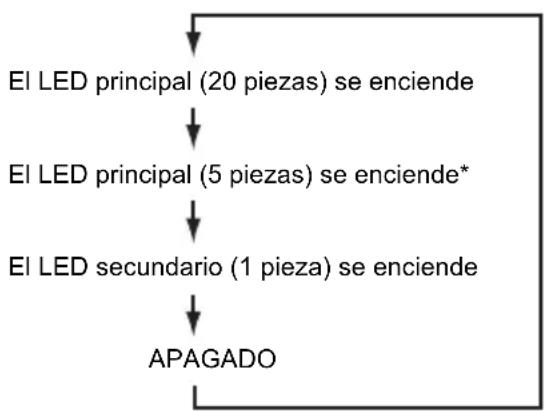

• No mire hacia la linterna luminiscente ni mire directamente hacia la fuente de luz. Pulse el interruptor de la lámpara tal y como se muestra a continuación para cambiar los modos.

• Se encienden los LED en el lado opuesto al interruptor de la lámpara. Gancho metálico (Fig. 4) Coloque el gancho metálico en posición vertical antes de utilizarlo. El gancho se puede girar 360° y extraer. Conexión de dispositivos USB (Fig. 5) PRECAUCIÓN:

• Conecte solo dispositivos que sean compatibles con un puerto de fuente de alimentación USB. De lo contrario se puede provocar una avería en el soporte de la batería. Esta luminaria (con la batería) puede funcionar como fuente de alimentación externa para los dispositivos USB. Abra la cubierta y conecte el cable USB (no se incluye) con el puerto de la fuente de alimentación del soporte de la batería. A continuación, conecte el otro extremo del cable con el dispositivo. Pulse el interruptor de la fuente de alimentación USB. El interruptor se ilumina de color verde y el puerto de la fuente de alimentación USB (con la batería) empieza a suministrar 5 V CC, 2,1 A como máximo. Pulse el interruptor de la fuente de alimentación USB de nuevo para desconectar la fuente de alimentación. NOTA:

• Antes de conectar el dispositivo USB a la luminaria (con la batería), realice siempre una copia de seguridad de los datos del dispositivo USB. De lo contrario, los datos se pueden perder irremediablemente.

• La luminaria no puede proporcionar alimentación a algunos dispositivos USB.

• Cuando no lo utilice, o bien después de una carga, retire el cable USB y cierre la cubierta.

• Para ahorrar energía de la batería, el interruptor de la fuente de alimentación USB se apagará automáticamente 30 minutos después de que haya finalizado el suministro de energía de la fuente de alimentación o cuando no se utilice la fuente de alimentación durante 30 minutos.

• Si la capacidad restante de la batería se reduce, el interruptor de la fuente de alimentación USB se apagará y la fuente de alimentación se detendrá para detener el exceso de descarga de la batería. En ese caso, cargue la batería o sustitúyala por una nueva. Imán de sujeción (accesorio opcional) (Fig. 6, 7) Acople el imán de sujeción enroscando el tornillo. Cuando fije la herramienta con el imán de sujeción, utilice un cordel para fijar el imán de sujeción. ADVERTENCIA:

• No acerque el imán de sujeción a un equipo de precisión, tal como un dispositivo electrónico, un reloj, un reloj de pulsera o una tarjeta IC. Pueden verse afectados por el campo magnético.

• No utilice el imán de sujeción cerca de marcapasos. Existe el riesgo de un mal funcionamiento. AVISO: Antes de colocar la herramienta, asegúrese de que el imán se pueda fijar al metal que desea y de que haya suficiente espacio para sujetar la herramienta. Después de sujetarla, asegúrese de que esté fijada firmemente. AVISO:

• Si el imán de sujeción se fija al material durante un período prolongado, la superficie del material se puede dañar, dependiendo de las condiciones de uso.

• Cuando desenganche el imán de sujeción, no lo deslice. Se puede dañar la superficie a la que el imán de sujeción está fijado. MANTENIMIENTO Para mantener la seguridad y la fiabilidad, las reparaciones y el mantenimiento debe realizarlos un centro de servicio técnico autorizado por Makita. PRECAUCIÓN:

• Nunca utilice gasolina, benceno, disolvente, alcohol o un producto similar. Se puede provocar una decoloración, una deformación o grietas. ACCESORIOS OPCIONALES PRECAUCIÓN: Se recomienda el uso de estos accesorios o complementos con la luminaria Makita especificado en este manual. El uso de otros accesorios o complementos puede conllevar el riesgo de ocasionar daños corporales. Los accesorios o complementos sólo deben usarse de una manera correcta y para la que se diseñaron.

• Batería y cargador originales de Makita NOTA:

• Algunos elementos de la lista se pueden incluir con el paquete de luminaria como accesorios estándar. Pueden ser diferentes de un país a otro. El LED principal (20 piezas) se enciende El LED principal (5 piezas) se enciende* El LED secundario (1 pieza) se enciende APAGADO28 PORTUGUÊS Descrição de peças ESPECIFICAÇÕES
