BEDIENUNGSANLEITUNG ML104 MAKITA

DE Akku-Lampe Betriebsanleitung

Beschreibung der Bauteile

1. Akkublock	5. Akkuprüftaste	9. Metallhaken
2. Akku-Freigabetaste	6. Lichtschalter	10. USB-Stromversorgungsschalter
3. Roter Bereich	7. Haupt-LED (20 Stück)	11. USB-Stromversorgungsanschluss
4. Anzeigelampen	8. Zusammen-LED (1 Stück)	12. Öffnung

TECHNISCHE DATEN

Hauptmerkmale\Modell		ML104
Spannung 10,8 V Gleichspannung - 12 V max
LED		Haupt-LED 0,5 W x 20 Stück
		Zusatz-LED 2,0 W x 1 Stück
USB-Stromversorgung	Anschluss USB Typ A
	Ausgangsspannung Gleichspannung 5 V
	Ausgangsstrom 2,1 A
Betriebszeit(Naherungswert)	Standard-Akkublock	Haupt-LED (20 Stück),leuchtend	Haupt-LED (5 Stück),leuchtend	Zusatz-LED (1 Stück),leuchtend
	BL1015, BL1016 2,0 Stunden 6,5 Stunden 7,0Stunden 9,5 Stunden
	BL1020B, BL1021B	2,5 Stunden 8,5Stunden 9,5 Stunden
	BL1040B, BL1041B	5,5 Stunden	17 Stunden	19 Stunden
Abmessungen(mit BL1040B)	Mit aufgestellttem Haken	L 414 mm x B 66 mm x H 132 mm
	Mit eingeklapptem Haken	L 360 mm x B 66 mm x H 101 mm
Nettogewicht		0,61 - 0,78 kg

• Aufgrund unserer andauernden Forschung und Weiterentwicklung sind Änderungen an den hier angegebenen Technischen Daten ohne Vorankündigung vorbehalten.
• Hinweis: Die Technischen Daten können in den einzelnen Ländern voneinander abweichen.
• Die Betriebszeit variiert je nach Akkutyp und Nutzungsbedingungen.
• Das Gewicht kann sich je nach Umfang und Art der vorhandenen Zubehörteile inkl. Akkublockändern. Das Gewicht der leichtest- und schwerstmöglichen Kombination, das im Einklang mit dem EPTA-Verfahren 01/2014 ermittelt wurde, ist in der Tabelle aufgeführrt.

Symbole

Im Folgenden sind die im Zusammenhang mit diesen Gerät verwendeten Symbole dargestellt.
Machen Sie sich vor der Benutzung des Geräts unbedingt mit diesen Symbolen vertraut.

.... Lesen Sie die Betriebsanleitung.

Verwendung nur im Inneren

Optische Strahlung (ultraviolette und infrarote Strahlung). Setzen Sie ihre Augen und Haut möglichst weniger dieser Strahlung aus.

Blichen Sie nicht direkt in die leuchtende Lichtquelle.

... .Verwenden Sie geeignete Abschirmungen bzw. einen Augenschutz.

Besondere Aufmerksamkeit erforderlich!

Cd Ni-MH Li-ion

Nur fur EU-Länder

Aufgrund des Vorhandenseins gefährlicher Komponenten in der Ausrüstung konnen Elektro- und Elektronik-Altgeräte, Akkumulatoren und Batterien sich negativ auf die Umwelt und die menschliche Gesundheit auswirken.

Entsorgen Sie Elektro- und Elektronikgeräte oder Batterien nicht mit dem Hausmüll!

In Übereinstimmung mit der Europäischen Richtlinie über Elektround Elektronik-Altgeräte,

Akkumulatoren und Batterien, verbrauchte Akkumulatoren und Batterien sowie ihrer Anpassung an nationales Recht sollenn Elektro

Altgeräte, Batterien und Akkumulatoren gemäß den

Umweltschutzbestimmungen getrennt gelagert und zu einer getrennten Sammelstelle fur Siedlungsabfälle gefleiert werden.

Dies wird durch das am Gerät angebrachte Symbol der durchgestruchten Abfalltonne auf Rädern angezeigt.

WICHTIGESICHERHEITSHINWEISE

WARNING: Um die Gefahr von Verletzungen, Stromschlagen und Branden zu verringn, müssen bei der Verwendung von elektrischen Leuchten stets grundlegende Sicherheitsmaßnahmen befolggt werden, zu denen auch die im Folgenden genannten gehoren:

LESEN SIE ALLE ANWEISUNGEN AUFMERKSAM DURCH.

ACHTUNG:

1. Wenn die Leuchte nicht verwendet wird, schalten Sie sie stets aus, und entfernen Sie den Akkublock aus der Leuchte.
2. Bedecken oder umwickeln Sie die eingeschaltete Leuchte nicht mit Stoff, Karton oder ähnlichen Gegenständen, da es anderenfalls zu einem Brand kommt kann.
3. Die Leuchtearfichtn an feuchten oder nassen Orten verwendet werden.Die Leuchtefarcheder Regen noch Schnee ausgesetzt werden.Waschen Sie die Leuchte nicht mit Wasser ab.
4. Betreiben Sie die Leuchte niemals in explosionsgeführdaten Umgebungen, wie etwa in der Nähe von brennbaren Flüssigkeiten, Gasen oder Staub.
5. Schauen Sie nicht direkt in die LED-Lampe oder in die Lichtquelle.

Die Lampe wurde in die Gefahrengruppe 2 eingestuft.

a) Die Lampe bzw. das Lampensystem fallen nicht in die Gruppe freier Geräte; die Gefahren, denen die Betrachter ausgesetzt sind, sind von der Installation und der Gebrauchsweise des Benutzers abhängig.
b) Die größte Gefahr durch optische Strahlungen und sonstige Gefahren durch optische Strahlungen fallen nicht in die Gruppe freier Geräte.
c) Ein ordnungsgemäßer Zusammenbau, eine ordnungsgemäße Installation und Wartung und der ungebährliche Gebrauch, einschließlich verständlicher Warnungen bezüglich Vorsichtsmaßnahmen, sind Voraussetzung darauf zu verhindern, dass sich Menschen gefährlichen optischen Strahlungen aussetzen.
d) Geben Sie Hinweise bezüglich{sicherer Betriebsverfahren und Warnungen bezüglich begründeter vorhersehbarer Fehlverhalten, Fehlfunktionen und gefährlicher Fehlerzustände.
e) HINWEIS: Von thisem Produkt werden UV-Strahlung und Infrarotstrahlung abgegeben.
f) WARNING: Von diesen Produkt wird Infrarotstrahlung abgegeben.
g) ACHTUNG: Von diesen Produkt werden gefährliche optische Strahlungen abgegeben.
h) Setzen Sie ihre Augen und Haut möglichst weniger dieser Strahlung aus. Gebrauchen Sie geeignete Abschirmungen.

i) Verwenden Sie geeignete Abschirmungen bzw. einen Augenschutz.
j) Blichen Sie nicht direkt in die eingeschaltete Lampe.
Andernfalls gefährden Sie ihre Sehfähigkeit.
k) Durch die Strahlungen kann es zu Irritationen von Augen und Haut kommt. Vermeiden Sie, dass die Augen den Strahlen ausgesetzt werden.

Sicherheit beim Umgang mit Elektrizität

1. Stecken Sie niemals Nagel, Drahte usw. in den USB-Stromversorgungsanschluss. Andernfalls kann ein Kurzschluss Rauch und Feuer verursichen.
2. Schlieben Sie die Stromquelle nicht an den USB-Anschluss an. Andernfalls besteht Brandgebung. Der USB-Anschluss ist nur für das Laden von Geräten mit einer geringeren Spannung vorgesehen. Den USB-Anschluss immer mit der Abdeckung verschreiben, wenn keine Geräte mit niedrigerer Spannung geladen werden.

Verwendung und Pflege von akkubetriebenen Leuchten

1. Der Akku darf nur mit dem vom Hersteller vorgegebenen Ladegerät aufgeladen werden. Ein Ladegerät, das sich für den einen Akkublocktyp eignet, kann bei der Verwendung mit einem anderen Akkublock eine Brandgefahr darstellen.
2. Die Leuchte darf nur mit den speziell dafür vorgesehenen Akkublücken verwendet werden. Bei Verwendung anderer Akkublöcke besteht Verletzungs- und Brandgebung.
3. Nicht verwendete Akkublöcke dürfen nicht in der Nähe von anderen metallischen Gegenständen wie Buroklammern, Münzen, Schlüsseln, Nageln, Schrauben oder sonstigen metallischen Kleingegenständen aufbewahrt werden, da durch derartige Gegenstände die Gefahr besteht, dass eine leitende Verbindung zwischen den Kontakten hergestellt wird. Ein Kurzschluss der Akkukontakte kann Verbrennungen verursachen oder eine Brandgefahr darstellen.
4. Bei unsachgemäßem Gebrauch kann Flüssigkeit aus dem Akku austreten; vermeiden Sie in dieser Fall jeglichen Kontakt mit der Flüssigkeit. Wenn Sie versehentlich mit Akkuflüssigkeit in Berührung geraten, waschen Sie die betroffene Stelle gründlich mit Wasser ab. Wenn die Flüssigkeit in die Augen geraten ist, suchen Sie anschließend umgehend einen Arzt auf. Die aus dem Akku austretende Flüssigkeit kann Hautreizungen und Verbrennungen verursachen.

WICHTIGESICHERHEITSANWEISUNGENFÜR AKKUBLOCK

1. Lesen Sie sich vor der Verwendung des Akkublocks alle Anweisungen und Sicherheitshinweise für das Akkuladegerät (1), den Akku (2) und das Produkt (3), für das der Akku verwendet wird, sorgfältig durch.
2. Der Akkublockarf nicht zerlegt werden.
3. Falls die Betriebsdauer erheblich kürzer wird, müssen Sie den Betrieb umgehend beenden. Anderenfalls

besteht die Gefahr einer Überhitzung sowie die Gefahr von Verbrennungen und)sagar einer Explosion.

1. Wenn Elektrolyt in die Augen geraten ist, waschen Sie die Augen mit klarem Wasser aus unduchen Sie sofort einen Arzt auf. Anderenfalls kann es zum Verlust der Sehfähigkeit kommt.
2. Vermeiden Sie einen Kurzschluss des Akkublocks: (1) Die Kontakte)dürfen nicht mit leitenden Materialien in Berührung kommt.
   (2) Der Akkublockarf nicht in einem Behalter aufbewahrt werden, in dem sich andere metallische Gegenstände wie beispelsweise Nagel,Munzen usw. befinden.
   (3) Der AkkublockoridakeinerFeuchtingkeitund keinemRegenausgesetztwerden. Ein Kurzschluss des Akkus kann zu elektrischen Strömen hoher Stärke, Überhitzung, Verbrennungen und sogar zu einer Zerstörung des Geräts führen.
3. Die Leuchte und der Akkublock * dürfen nicht an Orten aufbewahrt werden, an denen Temperaturen von 50^ oder darüber erreicht werden konnen.
4. Auch schwer beschädigte oder vollig unbrauchbar gewordene Akkublöcke)dürfen nicht verbrannt werden. Ein Akkublock kann in den Flammen explodieren.
5. Lassen Sie den Akku nicht fallen und vermeiden Sie Schläge gegen den Akku.
6. Verwenden Sie niemals einen beschädigten Akku.
7. Befolgen Sie die in Ihr dem Land geltenden Bestimmungen zur Entsorgung von Akkus.
8. Die enthaltenen Lithium-Ionen-Akkus unterliegen den gesetzlichen Bestimmungen über Gefahrguter. Beim kommerziellen Transport durch Dritte, z. B. Speditionsunternehmen, sind die besonderen Verpackungs- und Kennzeichnungsvorschriften zu beachten. Es ist unbedingt erforderlich, einen Fachmann für Gefahrstoffe bei der Vorbereitung der Ware für den Versand zu konsultieren.itte beachten Sie auch die geltenden nationalen Bestimmungen, die möglicherweise weitere Maßnahmen vorschreiben. Offene Kontakte müssen abgeklebt oder abgedeckt werden und der Akku muss so verpackt werden, dass er in der Verpackung nicht verrutschen kann.

ACHTUNG:

• Verwenden Sie ausschließlich Originalakkus von Makita.

Die Verwendung von Akkus anderer Hersteller als Makita oder von abgeänderten Akkus kann zu einer Explosion der Akkus und in Folge zu Feuer sowie Personen- und Sachschäden führen. Darüber hinaus verfüllt die für das Werkzeug und Ladegerät von Makita gultige Makita-Garantie.

Tipps für eine maximale Nutzungsdauer von Akkus

1. Laden Sie den Akkublock auf, bevor der Akku vollständig entladen ist.

Beenden Sie stets den Betrieb der Leuchte und laden Sie den Akkublock auf, sobald Sie eine verringerte Leistung bemerken.

1. Ein voll aufgeladener Akkublockoridae erneut geladen werden.Durch Überladungen wird die Lebensdauer des Akkus verkurzt.
2. Laden Sie den Akkublock bei einer Zimmertemperatur von 10^ bis 40^ auf. Lassen Sie einen bereits Akkublock vor dem Aufladen abkühlen.
3. Laden Sie den Akkublock auf, wenn Sie diesen für längerere Zeit nicht verwenden (länger als sechs Monate).

Bewahren Sie alle Warnhinweise und Anweisungen zum späteren Nachschlagen gut auf.

FUNKTIONSBESCHREIBUNG

Einsetzen und Entfernen des Akkublocks (Abb. 1)

ACHTUNG:

• Schalten Sie die Leuchte stets aus, bevor Sie den Akkublock einsetzen oder abnehmer.
• Halten Sie die Leuchte und den Akkublock sicher fest, wenn Sie den Akkublock einsetzen oder abnehmer. Andernfalls konnte Ihnen die Leuchte oder der Akkublock aus den Handen fallen, sodass die Leuchte oder der Akkublock beschädigt werden oder diese Verletzungen verursachen.

Zum Abnehmer des Akkublocks mussen Sie die Taste auf der Vorderseite des Akkublocks schiben und gleichzeitig den Akkublock aus der Leuchte herausziehen.

Zum Einsetzen des Akkublocks mussen Sie die Akkublockzunge zur inneren Gehäusenut ausrichten und den Akkublock in Position schiben. Setzen Sie den Akkublock ganz ein, bis er mit einem leisen Klick hörbar einrastet. Wenn Sie den roten Bereich oben auf der Tastesehen können, ist der Akkublock nicht ganz eingerastet.

ACHTUNG:

• Setzen Sie den Akkublock unbedingt ganz ein, bis der rote Bereich nicht mehr zu sehen ist. Andernfalls kann der Akkublock versehentlich aus der Leuchte fallen und Sie oder umstehende Personen verletzen.
• Wenden Sie beim Einsetzen des Akkublocks keine Gewalt an. Wenn der Akkublock nicht leicht hineingleitet, haben Sieihn nicht richtig angesetzt.

Anzeigen der Restladung des Akkus (Abb. 2)

(Nur für Akkublöcke mit einem „B“ am Ende der Modellnummer.)

Drücken Sie zum Anzeigen der Restladung des Akkus die Akkupruftaste. Die Anzeigenlampen leuchten dann weniger Sekunden lang auf.

Anzeigenlampen		Verbleibende Akkuladung
Leuchtet Aus
		75% bis 100%
		50% bis 75%
		25% bis 50%
		0% bis 25%

HINWEIS:

• In Abhängigkeit von den Bedingungen bei Gebrauch und von der Umgebungstemperatur kann der angezeigte Ladezustand gingfugig vom tatsächlichen Ladezustand abweichen.

Tiefentladungsschutz

Sollte die Kapazität des Akkus nicht mehr ausreichend sein, schaltet sich das Licht selbstätig aus. Entnehmen Sie in thisem Fall den Akku aus dem Werkzeug und laden Sie den Akku auf.

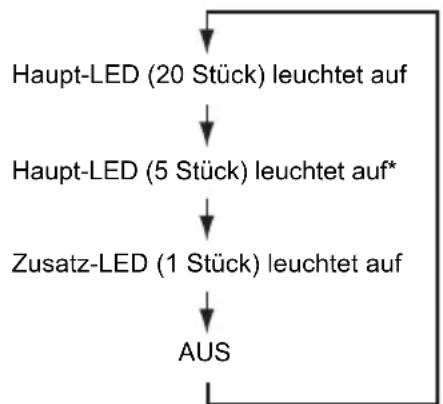

Bedienung des Lichtschalters (Abb. 3)

ACHTUNG:

• Schauen Sie nicht direkt in die LED-Lampe oder in die Lichtquelle.

Drücken Sie den Lichtschalter wie nachfolgend dargestellt, um den Betriebsmodus zu ändern.

• Die LEDs auf der Gegenseite des Lichtschalters leuchten auf.

Metallhaken (Abb. 4)

Drehen Sie den Metalhaken vor der Verwendung nach offen.

Der Haken kann um 360^ gedreht und abgenommen werden.

Anschlieben von USB-Geräten (Abb. 5)

ACHTUNG:

• Schlieben Sie nur Geräte an, die mit dem USB-Stromversorgungsanschluss kompatibel sind. Andernfalls kann es zu einer Funktionstörung des Akkuhalters kommt.

These Leuchte (mit Akku) kann als externe Stromquelle für USB-Geräte dienen.

Öffnen Sie die Abdeckung und verbinden Sie das USB-Kabel (nicht im Lieferumfang enthalten) mit dem Stromversorgungsanschluss des Akkuhalters. Verbinden Sie dann das andere Ende des Kabels mit dem Gerät. Drücken Sie den USB-Stromversorgungsschalter. Der Schalter leuchtet grün und der USB-Stromversorgungsanschluss (gemeinsam mit dem Akku) fängt an, eine 5-V-Gleichspannung mit hochstens 2,1 A zu liefern. Drücken Sie den USB-Stromversorgungsschalter erneut, um die Stromversorgung auszuschalten.

HINWEIS:

• Sichern Sie immer die Daten auf Ihrum USB-Gerät, bevor Sie das USB-Gerät an die Leuchte (mit Akku) anschließen. Ihr Daten konnten sonst möglicherweise durch unvorhersehbare Umstände verloren gehen.
  Die Leuchte kann möglicherweise einige USB-Geräne nicht mit Elektrizität versorgen.
• Schließen Sie die USB-Abdeckung undziehen Sie das USB-Kabel ab, wenn Sie den USB-Port nicht benutzen oder wenn das Gerät aufgeladen ist.
• Um Akkustrom zu sparen, schaltet sich der USB-Stromversorgungsschalter automatisch aus, wenn 30 Minuten seit der letzten Stromversorgung verstrichen sind oder wenn die Stromversorgung 30 Minuten lang nicht verwendet wurde.
• Wenn die verbleibende Akkukapazität gering wird, schaltet sich der USB-Stromversorgungsschalter aus und die Stromversorgung wird eingestellt, um eine Überentlung des Akkus zu vermeiden. Laden Sie in thisem Fall den Akku auf oder tauschen Sieihn mit einem neuen aus.

Befestigungsmagnet (optionales Zubehör) (Abb. 6, 7)

Bauen Sie den Befestigungsmagneten mittels Anziehender Schraube an.

Wird das Werkzeug mithilfe des Befestigungsmagneten angebracht, sichern Sie den Befestigungsmagneten mit einem Schnur.

WARNING:

• Bringen Sie den Befestigungsmagneten nicht in die Höhe von Prazisionsinstrumenten wie Elektrogeräten, Uhren, Armbanduhren oder EC-Karten. Diese können durch die magnetischen Kräfte beeinträchtigt werden.
• Verwenden Sie den Befestigungsmagneten keinesfalls in der Höhe eines Herzschrittmachers. Andernfalls kann es zu Fehlfunktionen kommt!

HINWEIS:

Vor der Anbringung ist sicherzustellen, dass sich der Magnet zur betreffenden Metalloberfläche befestigen lasst, sowie dass genugend Platz für die Anbringung vorhanden ist. Nach der Anbringung ist eine sichere Befestigung des Werkzeugs sicherzustellen.

HINWEIS:

• Bleibt der Befestigungsmagnet über einen längeren Zeitraum am Material befestigt, kann die Materialoberfläche je nach Einsatzbedingungen Schadennehmen.
• Den Magneten beim Abnehmen nicht verschieben! Die Oberfläche, auf welcher der Befestigungsmagnet angebracht ist, können Schadennehmen.

WARTUNG

Zur Gewährleistung der Sicherheit und der Zuverlösigkeit des Produkts sollenn alle Reparaturen und Wartungsarbeiten von einem durch Makita autorisierten Servicecenter durchgefuhrt werden.

ACHTUNG:

• Verwenden Sie zum Reinigen niemals Kraftstoffe, Benzin, Verdünner, Alkohol oder Ähnliches. Dies kann zu Verfährbungen, Verformungen oder Rissen führen.

SONDERZUBEHÖR

ACHTUNG:

Für die in thisem Handbuch beschriebene Leuche von Makita werden die folgenden Zubehör- und Zusatzteile empfohlen. Die Verwendung anderer Zubehör- und Zusatzteile kann zu Personenschäden führen. Die Zubehör- und Zusatzteile)dürfen nur auf ordnungsgemäße Weise fur den Zweck verwendet werden, fur den sie vorgesehen wurden.

Schultergurt
Befestigungsmagnet
- Original-Akku und Original-Ladegerät von Makita

HINWEIS:

• Einige der in der Kunden aufgeführten Elemente sind dem Leuchtenpaket als Standardzubehör beigefügt. Diese können in den einzelnen Ländern voneinander abweichen.
