MANUAL DE USUARIO NS5000 YAMAHA

Manual De Instrucciones

Hnctpykqna Po 3Kcnpnyataaenn

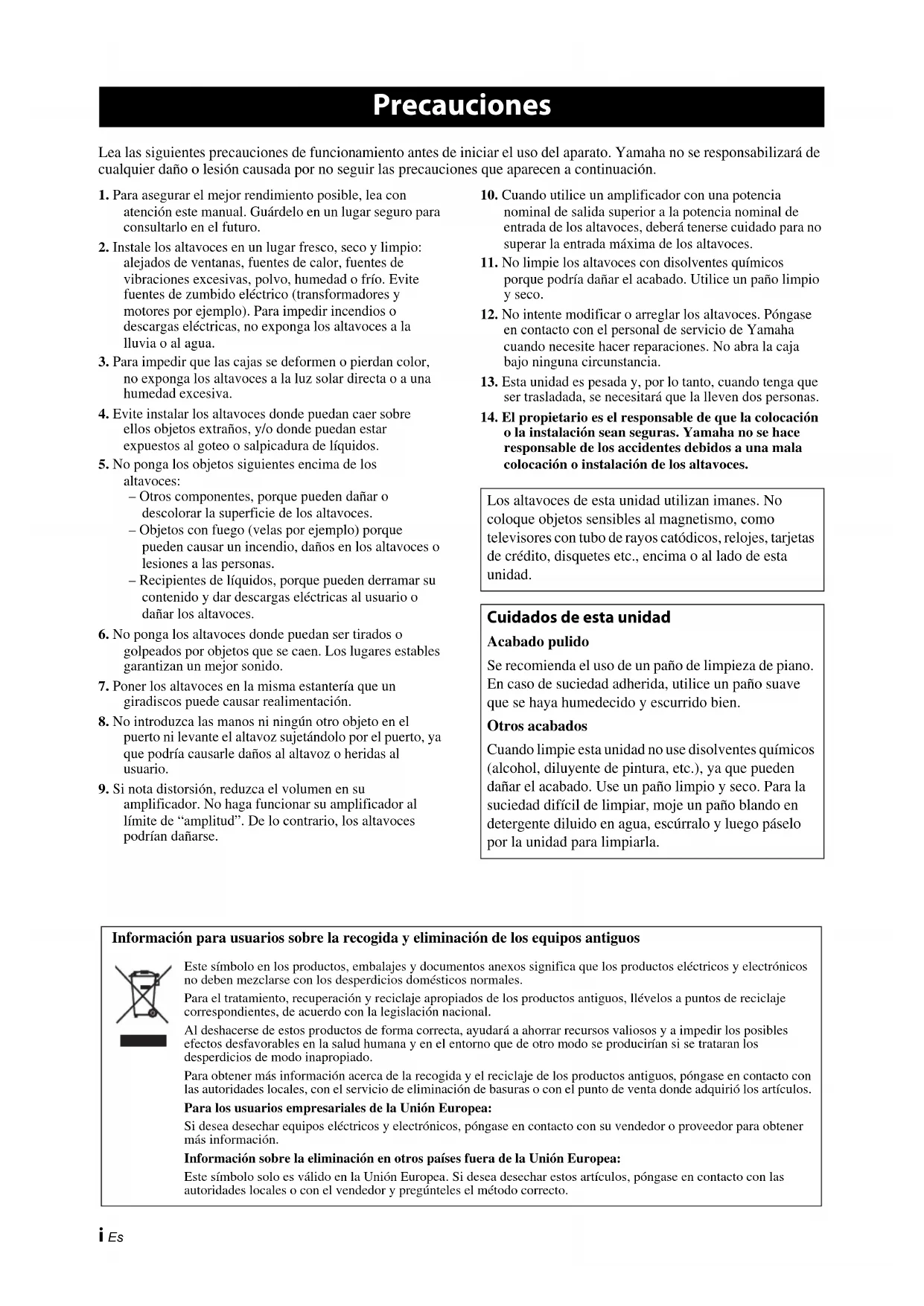

Precautions

Lea las siguientes precauaciones de configuracion ante de iniciaar el uso del aparato. Yamaha no se responsabilizará de cadaquier dano o lesión causada por no seguir las precauaciones que aparecen a continuación.

1. Para asegurar el mejor rendimiento posible, lea con atencion este manual. Guardelo en un lugar seguro para consultarlo en el futuro.
2. Instale los altavoces en un lugar fresco, seco y limpio: alejados de ventanas, fuentes de calor, fuentes de vibraciones excessivas, polvo, humedad o frío. Evite fuentes de zumbido electrico (transformadores y motores por ejemplo). Para impeder incendios o descargas electricas, no exponga los altavoces a la lluvia o al agua.
3. Para impeder que las cajas se deformen o pierdan color, no exponga los altavoces a la luz solar directa o a una humedad excessiva.
4. Evite instalar los altavoces donde poderan caer sobre ellos objetos extraños, y/o donde poderan estar expuestos al goteo o salpicadura de liquidos.

5. Noonga los objetos siguientes encima de los altavoces:

6. Otros componentes, perché puede darar o descolorar la superficie de los altovoces.

7. Objetos con fuego (velas por ejemplo) porqueSEO.
   puede causar un incendio, daños en los altavoces olesiones a las personas.

8. Recipientes de liquidos, porque pueda detrarar su contenido y dar descargas electricas al usuario o做不到 los altevoces.

9. No ponga los altavoces sobre可以把 un lugar de los golpeados por objetivos que se caen. Los lugarares estables garantizaran un mejor sonido.

10. Poner los altavoces en la misma estantería que un giradiscos pueda causar realimentación.
11. No introduzca las manos ni ningún(other objeto en el puerto ni levante el altovoz sujetándolo por el puerto, ya que podra Causearle daños al altovoz o heridas al usuario.

12. Si nota distorsión, reduzca el volumen en su amplificador. No haga funciona su amplificador al limite de "amplitud". De lo contrario, los altavoces podrán dararse.

13. Cuando utilise un amplificador con una potencia nominal de salute superior a la potencia nominal de entrada de los altavoces, deben tenerse cuidado para no superar la entrada Tmaxima de los altavoces.

14. No limpie los altavoces con disolventes químicos porque podrá darar el acabado. Utilice un paño limpio y seco.
15. No intente modificar o arreglar los altavoces. Póngase en contacto con el personal de servicios de Yamaha cuando necesse hacer reparaciones. No abra la caja bajo ninguna circunstancia.
    13.Esta unidad es pesada y, por lo tanto, cuandoonga que ser trasladada, se necesitarque la lleven dos personas.
16. El propietario es el responsable de que la colocacion o la instalacion sean seguras. Yamaha no se hace responsable de los accidentes debidos a una mala colocacion o instalacion de los altevoces.

Los altavoces de estaunidad realizan imanes. No coloque objetos sensibles al magnetismo, comoTelevisores con tubo de rayos catódicos, relojes, tarjetas de��ito, disquetes etc., encima o al lado de estaunidad.

Cuidados de esta unidad

Acabado pulido

Se recomienda el uso de un paño de limpieza de piano. En caso de sueidad adherida, utilise un paño suave que se haya humedecido y escurrido bien.

Otrosaabados

Cuando limpie estaunidad no use disolventes químicos (alcohol, diluyente de pintura, etc.), ya que pueda darñar el acabado. Use un paño limpio y seco. Para la@sucidad dificil del limpiar, moje un paño blando en detergente diluido en agua, escuñralo y bajo go paselo por launidad para limpiarla.

Información para sistemas sobre la recogida y eliminación de los equipos antiguos

Este sibolo en los productos, embalajes y documentos anexos significa que los productos electricos y electrónicos no deben mezclarse con los deserdicios domesticos normales.

Para el tratamiento, recuperación y reciclaje apropriados de los productos antiguos, llévelos a punto de reciclaje correspondientes, de acuerdo con la legislación nacional.

Al deshacerse de"These products de forma correcta,可以帮助 a ahorrar recursos valiosos y impedir los posibles efectos desfavorables en la salute humana y en el entorno que de otro modo se producirian si se trataran los despedicios de modo inapropiado.

Para Obtener más información acerca de la recogida y el reciclaje de los productos antiguos,pongase en contacto con las autoridades locales, con el service de eliminación de basuras o con el punto de vente donde adquirido los articelos.

Para los sistemas企业和 corporales de la Unión Europea:

Si deseña desechar equipos electricos y electrónicos,pongase en contacto con su vendedor o proveedor para Obtener mas información.

Información sobre la eliminación en otros países fuera de la Unión Europea:

Este sibolo solo es valido en la Unión Europea. Si desea deechaos articulos,pongase en contacto con las autoridades locales o con el vendedor y preguantes el método correcto.

Contenido

Precauciones

Characteristica. 1

Characteristicadefrecuencia 1

Clavija de puerto 2

Colocacion de los altavoces 2

Cóme conectar el amplificador 4

Cómo conectar los protectores 5

Especificaciones 5

Characteristicas

• Altavoz de estante de 3 vías y 30 cm

• Diafragma ZYLON (ZYLON es unamarcacommercial registrada de TOYOBO Co.,Ltd. en Japón).

• Camara RS (cama de supresión de resonancia)

• Absorbente acústico
• Puerto abocinado trenzado

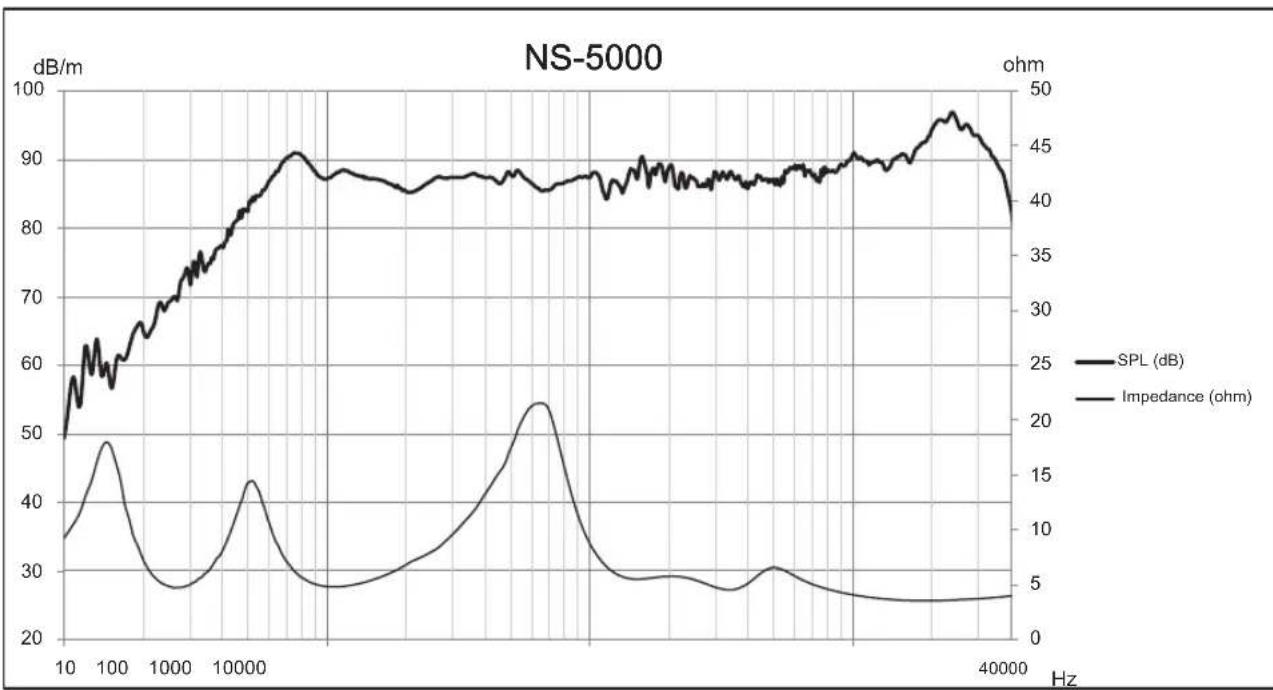

Characteristicas de Frequencia

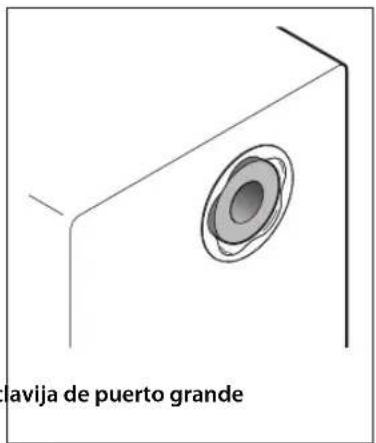

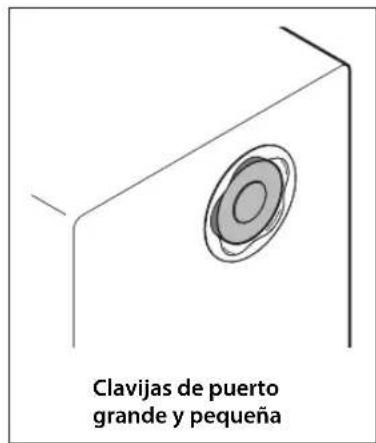

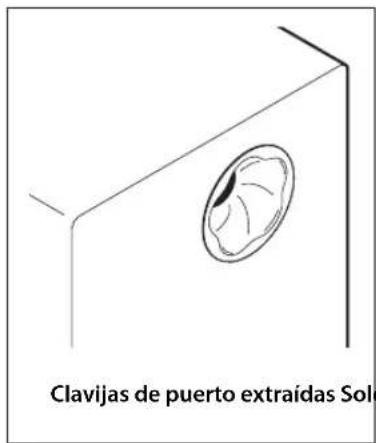

Clavija de puerto

Para el ajuste del sonido en el rango de Frequencias bajas, el altovo zunta (dento del puerto abocinado trenzado en la parte trasera) con clavijas de puerto (material absorbente acustico).

En función de la ubicación de instalación del altovoz y de su distancia desde la pared, inserte o extraiga las clavijas de puerto en caso necessario para ajustar el sonido en el rango de Frequencias bajas. Con las dos piezas (clavijas grande y petite), el sonido se pueda ajustar en dos niveles.

Para suprimir el sonido en el rango de Frequencias同比下降. Inserte las clavijas de puerto.

Recomendacion del fabricante 電 Utilice el altavoz con las clavijas de puerto extraidas.

Nota

• Al insertar las clavijas de puerto en el altovoz, no las presione demasiado. De lo contrario, podrián caarse bajo del altovoz.
• Si las clavijas de puerto no se pueda extraer o se caen bajo del altovo,pongase en contacto con su concesionario. Yamaha autorizzato mas cercano o con el centro deostenimiento.

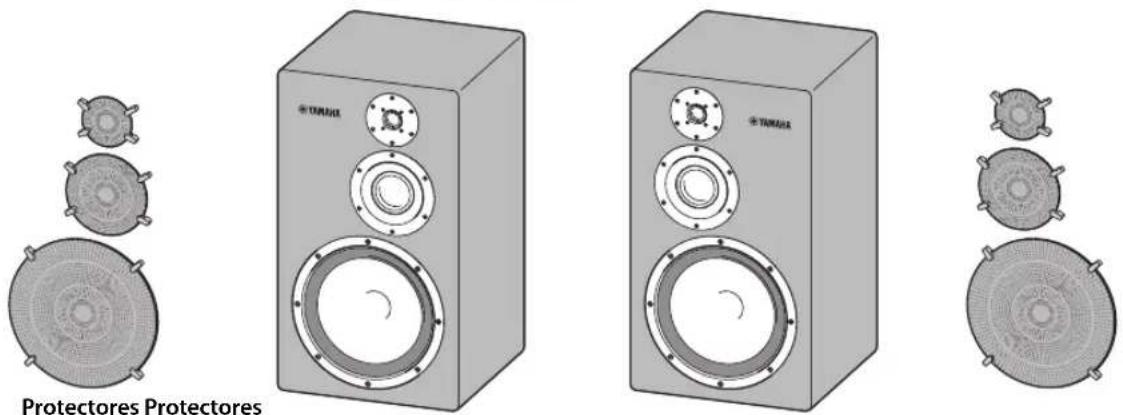

Colocacion de los altavoces

NS-5000 (L) NS-5000 (R)

Nota

Los protectores no estan montados en el altavoz y se suministran por分开ado. Asegurese de no perderlos.

■Utilización como altavoces estéreo de 2 canales

El mejor rendimiento estéreo se obtiene cuando los altavoces están colocados ligeramente en ángulo hacía el oyente.

En habitaciones con formas espaciales o que contienen obstáculos, la reproduccion estereo eficaz se logra cambiando las posiciones y orientaciones de los altovoces según seanecessaryo invirtiendo las posiciones de los altovoces izquierdo y Derecho.

Precauciones a tener en cuenta al colocarlos altavoces

Los altavoces estan construidos con gran parte del peso en la parte superior de los mismos y, por lo tanto, poder caer si no seiene el cuidado adequado para asegurar su estabilidad. Si el altovoz cae, el altovoz y otheras propiedades personales poder danarse o incluso poder danar a una persona (pudiendo causar daños incluso fatales).

Para un uso seguro y correcto del altovoz:

• Coloque el altozo sobre una superficie solida, nivelada, suave y con poca alta (con respectfully al sueño).
• No apriete ni presione el lateral del altovoz cuando lo transporte, ni apoye objetos sobre el lateral del altovoz.
• No se siente ni ponga objetos encima del altovoz. Las vibraciones o sacudidas asociadas con los terremotos yotiros fenomeno oactividadesuencaarqueel altovoz se caiga.Por razones de seguridad,se recomienda utilizing productos disponibles a laventa al publico que augmente la estabilitad del altovoz (sujeciones de metal o cadenas,etc).

Nota

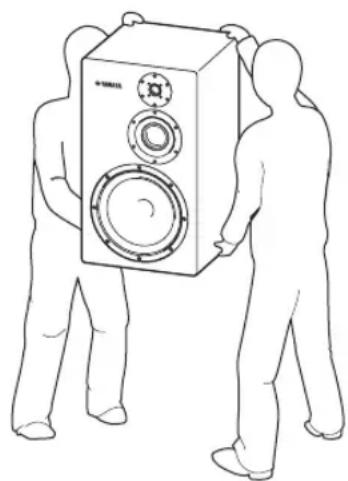

• Asegürese de que haya otra persona que le ayude a sujetarlo cuando lo vaya a instalar.

• Mueva el altavoz levantándolo desde los lados izquierdo y derechos y la parte inferior.

• Debido a que las superficies laterales de acabado pulido son resbaladizas, el altovoz pueda resbalance y caerse, provocando lesiones.

• Si toca las unidades de control del altovoz de la parte frontal, pueda dararlas.

• Al colocar el altovoz en el soporte de altovoz, etc., asegürese de no pillarse las manos o los dedos, ya que podría producirse lesiones.

• Preste especial atencion para evacrar dañar la superficie del altovoz.

• Tenga cuidado de no aplicar fuerza sobre el lateral del altovoz, de lo contrario, este pourrait caer causando daños personales a los usuario y pudiendo dañarse el altovoz.
• Para evacitar accidentes causados por tropiezos en los cables, fije los cables de los altavoces al suejo para evacitar tropiezos y accidentes.
• Si ubica los altavoces demasiado cerca de un tevelor de tubo de rayos católicos, se pueda deteriorar el color de la imagen y aparecer interferencias. En este caso, aleje los altavoces del tevelor. Estno no sucederá con televisores de LCD o plasma.

Cómo conectar el amplificador

Antes de realizar las conexiones, asegúrese de que el amplificador está apagado.

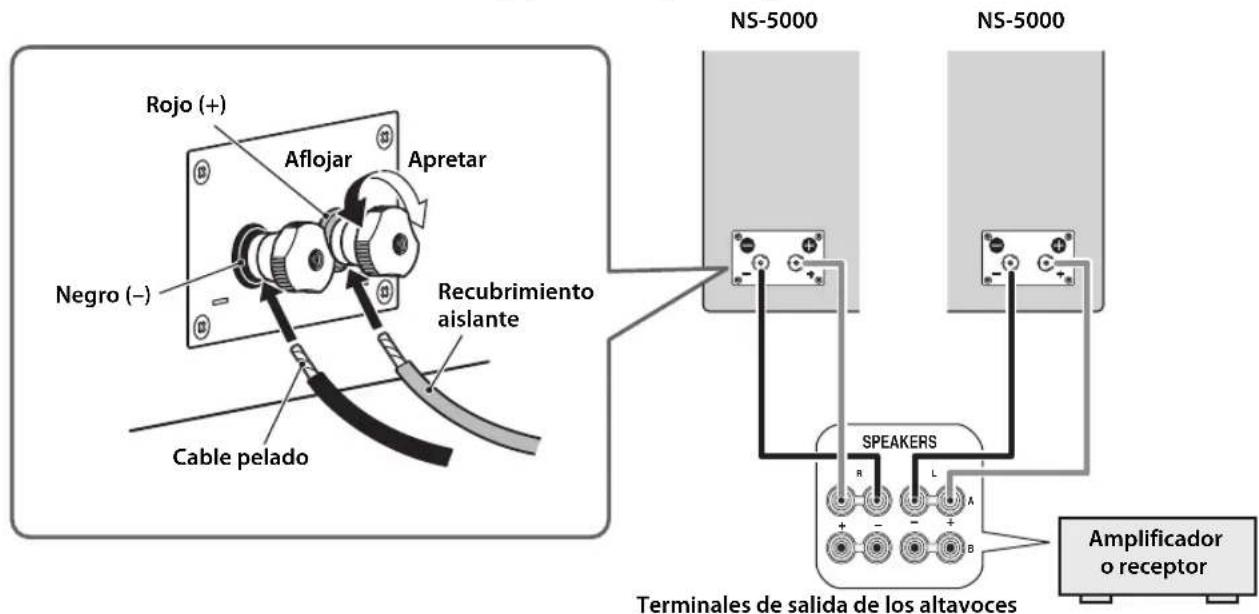

■Conexiones

Esteistema de altavoces es apto para las conexiones estandar y de doble cable.

#

El tamaño y/o el material del cable del altovoz afecta a la calidad del sonido. Por lo tanto, le recomendamos adquirir uno de alta calidad para sacar el máximo provecho de esta unidad.

Nota

• Conecte los terminals (+) en el amplificador y los altavoces realizando un lado del cable. Conecte los terminales (-) en ambos componentes realizando el(otherlado del cable.
• Conecte los altavoces a los terminales izquierdo (L) yckecho (R) de su amplificador y aseguese de no invertir la polaridad (+, - ) . Si un altavoz se conecta con la polaridad invertida, el sonido no sera natural y se reproducirá sin graves.
• Cuando utilise un amplificador con una potencia de salute nominal más alta que la potencia de entrada nominal del altovoz, deben tener cuidado para no superar la entrada maxima del altovoz.
• El altovo peut dararse si ciertoos sonidos salen continuamente a gran nivel de volumen. Por ejemplo, si salen continuamente las ondas senoidales de un disco de prueba, sonidos de graves de instrumentos electronicos, etc., o cuando la aguja de un giradiscos toca la superfi cie del disco, reduzca el nivel del volumen para evaporar que se dae el altovo.
• Refiérase al manual de instrucciones suministrado con el amplíficator o el receptor.

Cómo conectar los cables del altavoz

1 Quite el aislante de 15 mm de cada extremo de los cables y retuerza los conductores whilstos cuidadosamente y con firmeza, como se muestra a la izquierda.
2Afloje la perilla del terminal.
3Inserte el cable pelado.
4Apriete la perilla y asegure el cable.
5 Tire ligeramente de los cables en el terminal para verificar que está firmamente connectados.

Nota

• No deje que los cables pelados se toquen dues el altovoz o el amplificador o ambos se pueen dañar.
• No introduzca el recubrimiento aislante en el agujero. Puede que no salga el sonido..

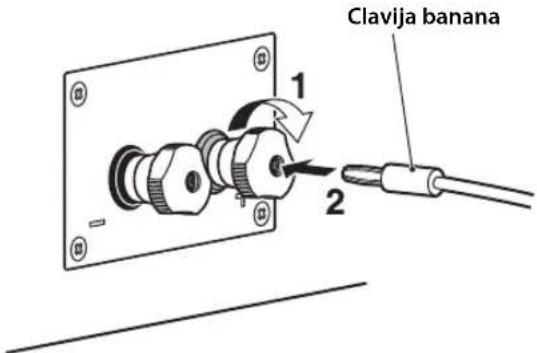

Alutilizarunaclavija banana

1 Apriete la perilla del terminal. 2 Inserte la clavija banana en el terminal.

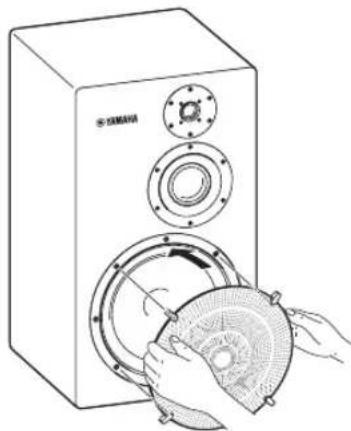

Cómo conectar los protectores

El altavoz y los protectores se suministran por分开ado.

Para conectar el protector, alinee los salientes (imán) en la parte de atras del protector con las clavjas correspondentes.

Nota

• Al extraer o conectar el protector, asegürese de no tocar las unidades de control y no ejerza una fuerza excessiva con las herramrientas.
• No toque ni golpee el diafragma del altovoz. De lo contrario, el altovoz podra的功能ar mal.
• Al extraer los protectores, evite que golpeen el altovoz. De lo contrario, podra arañarse la superficie del altovoz.
• Utilice ambas manos al extraer o conectar los protectores para evaporar que se caigan. De lo contrario, el altovo o el suejo pueda sufrir desperfectos o se pueda producir lesiones.
• Evite pillarse las manos o los dedos al extraer o conectar los protectores.
• Si el.altavoz seutiliza con los protectores extraidos, guardelos con cuidado sobre una superficie plana para que no se deformen. Asegürese de guardar los protectores fuera del alcance de los niños para que no los estropeen.

Especificaciones

Tipoi.......Estantede 3 vias Tipo blindado no magneticamente

Controlador....Graves: Altavoz con cono de 30 cm Gama media: Altavoz con boveda de 8 cm Agudos: Altavoz con boveda de 3 cm

Impedancia. Nominal 6Ω Respecta de fecuencia. 26Hz - 40kHz (-10 dB) -100 kHz (-30 dB)

Potencia nominal 200 W

Potencia nominal de entrada maxima 600 W

Sensibilidad. .88 dB/2,83 V, 1 m

Frecuencia de cruce. 750 Hz, 4,5 kHz

Dimensiones (An x Al x Pr) 395 x 690 x 381 mm
Peso 35 kg

• El contenido de este manual es aplicable a las espécificaciones más recientes en la Fecha de publicación. Para Obtener elultimate manual, acceda al situ web de Yamaha y descargue el archivo del manual.
• Deberá tenerse cuidado en no exceder los values de potencia de entrada arriba indicados.

La etiqueta de clasificacion que indica el numero de serie, etc., está fjada a la parte inferior de los altavoces. * El altovo izquierdo y el altovo derecho tiene el mesmo numero de series.
