• Les enceintes gauche et droite partagent le même numéro de série.i De Bitte lesen Sie sich die folgenden Sicherheitshinweise vor der Inbetriebnahme durch. Yamaha kann für etwaige Schäden und/ oder Verletzungen, die durch eine Nichtbeachtung der folgenden Sicherheitshinweise entstehen, nicht haftbar gemacht werden.

1. Um optimales Leistungsvermögen sicherzustellen,

lesen Sie bitte diese Anleitung aufmerksam durch. Bewahren Sie danach diese Anleitung für zukünftige Nachschlagzwecke an einem sicheren Ort auf.

2. Installieren Sie die Lautsprecher an einem kühlen,

trockenen, sauberen Ort, entfernt von Fenstern, Wärmequellen, übermäßigen Erschütterungen, Staub, Feuchtigkeit und Kälte. Vermeiden Sie Quellen mit elektrischen Brummgeräuschen (z.B. Transformatoren und Motoren). Um Feuer- und Stromschlaggefahr zu vermeiden, setzen Sie die Lautsprecher niemals Wasser oder Regen aus.

Um einer Verzug oder eine Verfärbung des Gehäuses zu vermeiden, setzen Sie die Lautsprecher niemals direktem Sonnenlicht oder übermäßiger Feuchtigkeit aus.

4. Vermeiden Sie eine Installation dieser Lautsprecher an

Orten, an welchen Objekte auf diese fallen und/oder diese Flüssigkeitstropfen oder Flüssigkeitsspritzern ausgesetzt werden können.

5. Stellen Sie niemals die folgenden Objekte auf den

Lautsprechern ab: – Andere Komponenten, da diese zu Beschädigung oder Verformung der Oberfläche der Lautsprecher führen können; – Brennende Objekte (wie zum Beispiel Kerzen), da diese Feuer verursachen und die Lautsprecher beschädigen oder persönliche Verletzungen verursachen können. – Mit Flüssigkeit gefüllte Behälter, da diese verschüttet werden kann, wodurch es zu elektrischen Schlägen für den Anwender oder zu Beschädigung der Lautsprecher kommen kann.

6. Stellen Sie die Lautsprecher nicht so auf, dass sie

umgeworfen oder von herabfallenden Objekten getroffen werden können. Stabile Anordnung stellt besseren Sound sicher.

Falls Sie die Lautsprecher auf dem gleichen Regal oder Gestell (Rack) wie den Platenspieler anordnen, kann es zu akustischer Rückkopplung (Heulgeräuschen) kommen.

Stecken Sie weder Ihrer Finger noch andere Gegenstände in den Port. Greifen und tragen Sie diese Lautsprecher nicht beim Port, da dies Verletzungen und / oder Schäden an den Lautsprechern verursachen könnte.

9. Falls Sie Verzerrungen feststellen, reduzieren Sie den

Lautstärkepegel mit dem Lautstärkeregler an Ihrem Verstärker. Betreiben Sie Ihren Verstärker niemals bis zu einem Punkt, bei welchem es zu „Begrenzungsverzerrung“ kommt. Anderenfalls können die Lautsprecher beschädigt werden.

10. Falls Sie einen Verstärker mit einer

Nennausgangsleistung verwenden, die höher als die Nennbelastbarkeit der Lautsprecher ist, dann ist Vorsicht geboten, damit der maximal zulässige Eingang der Lautsprecher nicht überschritten wird.

11. Reinigen Sie die Lautsprecher niemals mit chemischen

Lösungsmittel, da sonst das Finish beschädigt werden kann. Verwenden Sie ein sauberes, trockenes Tuch.

12. Versuchen Sie niemals die Lautsprecher zu

modifizieren oder selbst zu reparieren. Wenden Sie sich an das qualifizierte Yamaha-Kundendienstpersonal, wenn Wartung erforderlich ist. Öffnen Sie unter keinen Umständen das Gehäuse.

13. Da dieses Gerät schwer ist, sind zwei Personen zum

sicheren Transport erforderlich.

14. Verantwortung des Anwenders. Yamaha übernimmt

keine Haftung für Unfälle, die auf fehlerhafte Anordnung oder Installation der Lautsprecher zurückzuführen sind. Vorsichtsmaßnahmen Die Lautsprecher dieses Geräts enthalten Magnete. Stellen bzw. legen Sie also keine Gegenstände auf oder neben dieses Gerät, die keine Magnetfelder vertragen (z. B. Fernseher mit Bildröhre, Uhren, Kreditkarten, Disketten usw.). Pflege dieses Gerätes Polierte Oberflächenausführung Wir empfehlen die Benutzung eines Reinigungstuchs für Klaviere. Bei starker Verschmutzung ein angefeuchtetes und dann gründlich ausgewrungenes weiches Tuch benutzen. Andere Oberflächenausführungen Verwenden Sie beim Abwischen dieses Gerätes keine chemischen Lösungsmittel (Alkohol, Terpentin usw.); andernfalls kann die Oberfläche beschädigt werden. Verwenden Sie einen sauberen, trockenen Lappen. Tränken Sie bei schwerer Verschmutzung einen weichen Lappen mit wässriger Spülmittellösung, wringen Sie ihn aus und wischen damit diese Einheit ab. Verbraucherinformation zur Sammlung und Entsorgung alter Elektrogeräte Befindet sich dieses Symbol auf den Produkten, der Verpackung und/oder beiliegenden Unterlagen, so sollten benutzte elektrische Geräte nicht mit dem normalen Haushaltsabfall entsorgt werden. In Übereinstimmung mit Ihren nationalen Bestimmungen bringen Sie alte Geräte bitte zur fachgerechten Entsorgung, Wiederaufbereitung und Wiederverwendung zu den entsprechenden Sammelstellen. Durch die fachgerechte Entsorgung der Elektrogeräte helfen Sie, wertvolle Ressourcen zu schützen, und verhindern mögliche negative Auswirkungen auf die menschliche Gesundheit und die Umwelt, die andernfalls durch unsachgerechte Müllentsorgung auftreten könnten. Für weitere Informationen zum Sammeln und Wiederaufbereiten alter Elektrogeräte kontaktieren Sie bitte Ihre örtliche Stadt- oder Gemeindeverwaltung, Ihren Abfallentsorgungsdienst oder die Verkaufsstelle der Artikel. Information für geschäftliche Anwender in der Europäischen Union: Wenn Sie Elektrogeräte ausrangieren möchten, kontaktieren Sie bitte Ihren Händler oder Zulieferer für weitere Informationen. Entsorgungsinformation für Länder außerhalb der Europäischen Union: Dieses Symbol gilt nur innerhalb der Europäischen Union. Wenn Sie solche Artikel ausrangieren möchten, kontaktieren Sie bitte Ihre örtlichen Behörden oder Ihren Händler und fragen Sie nach der sachgerechten Entsorgungsmethode.1 De Deutsch Vorsichtsmaßnahmen ..............................................i Eigenschaften ...........................................................1 Frequenzgrafik..........................................................1 Bassreflexöffnungsstopfen.....................................2 Positionierung der Lautsprecher ..........................2 Anschließen an den Verstärker .............................4 Blenden anbringen ..................................................5 Technische Daten..................................................... 5

• 30 cm 3-Weg-Regallautsprecher

ist ein eingetragenes Warenzeichen von TOYOBO Co., Ltd. in Japan.)

• R.S. Chamber (Resonanzunterdrückungskammer)

• Acoustic Absorber (Schalldämpfer)

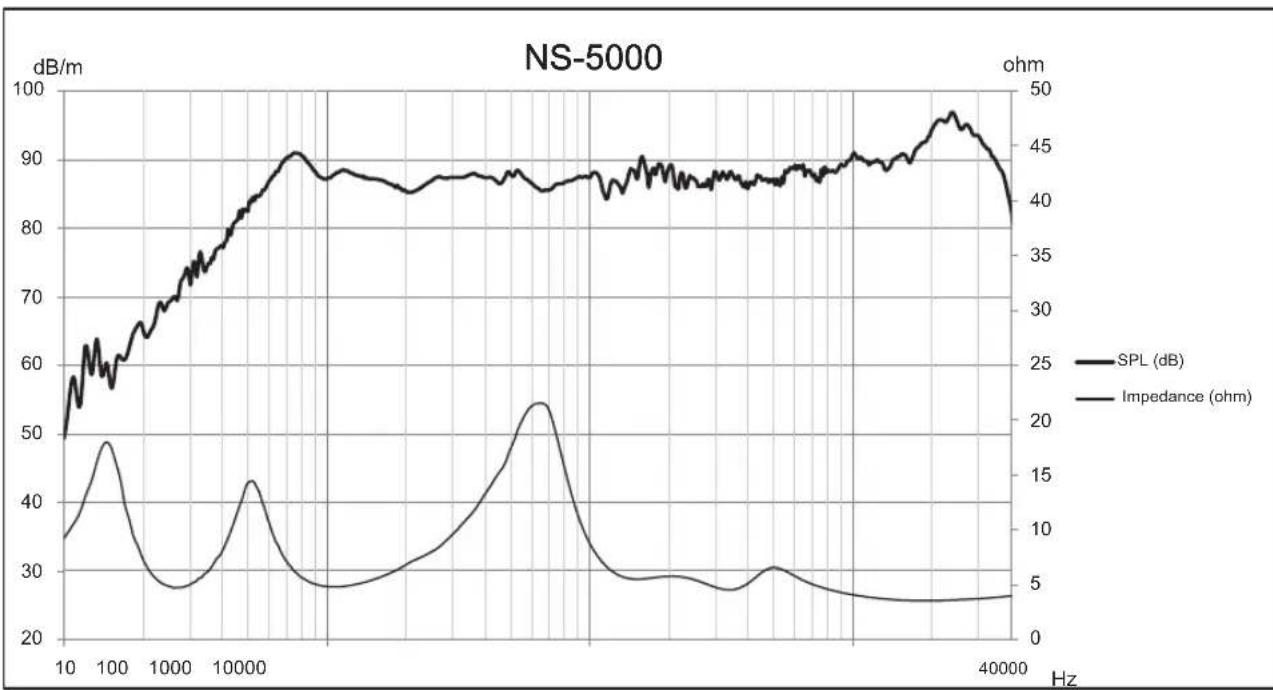

• Twisted Flare Port Inhalt Eigenschaften Frequenzgrafik

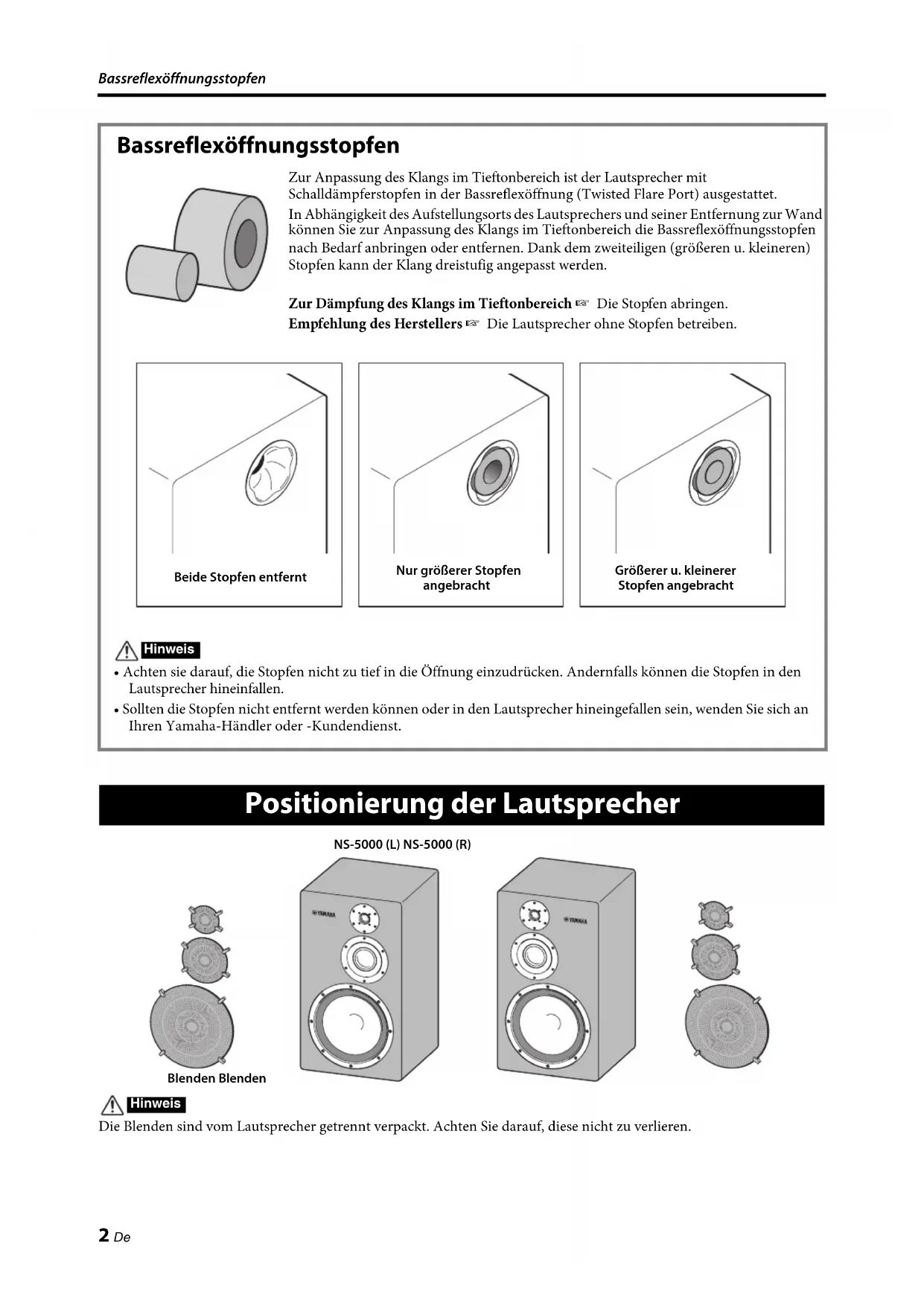

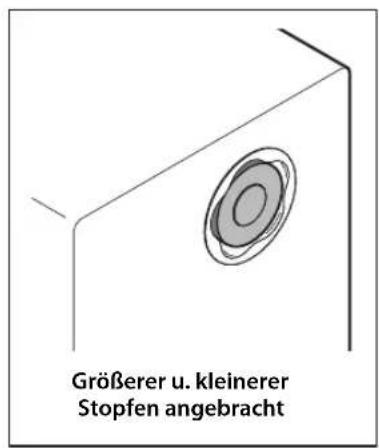

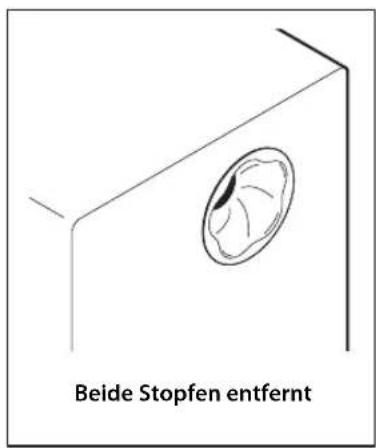

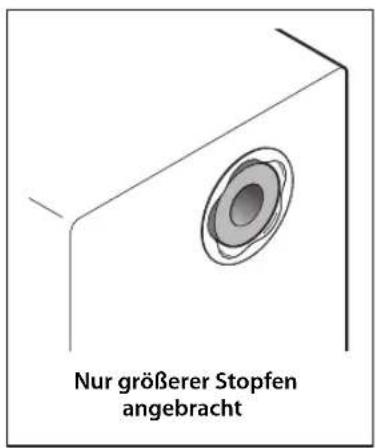

2 De Bassreflexöffnungsstopfen Die Blenden sind vom Lautsprecher getrennt verpackt. Achten Sie darauf, diese nicht zu verlieren. Bassreflexöffnungsstopfen Positionierung der Lautsprecher Zur Anpassung des Klangs im Tieftonbereich ist der Lautsprecher mit Schalldämpferstopfen in der Bassreflexöffnung (Twisted Flare Port) ausgestattet. In Abhängigkeit des Aufstellungsorts des Lautsprechers und seiner Entfernung zur Wand können Sie zur Anpassung des Klangs im Tieftonbereich die Bassreflexöffnungsstopfen nach Bedarf anbringen oder entfernen. Dank dem zweiteiligen (größeren u. kleineren) Stopfen kann der Klang dreistufig angepasst werden. Zur Dämpfung des Klangs im Tieftonbereich ☞ Die Stopfen abringen. Empfehlung des Herstellers ☞ Die Lautsprecher ohne Stopfen betreiben.

• Achten sie darauf, die Stopfen nicht zu tief in die Öffnung einzudrücken. Andernfalls können die Stopfen in den Lautsprecher hineinfallen.

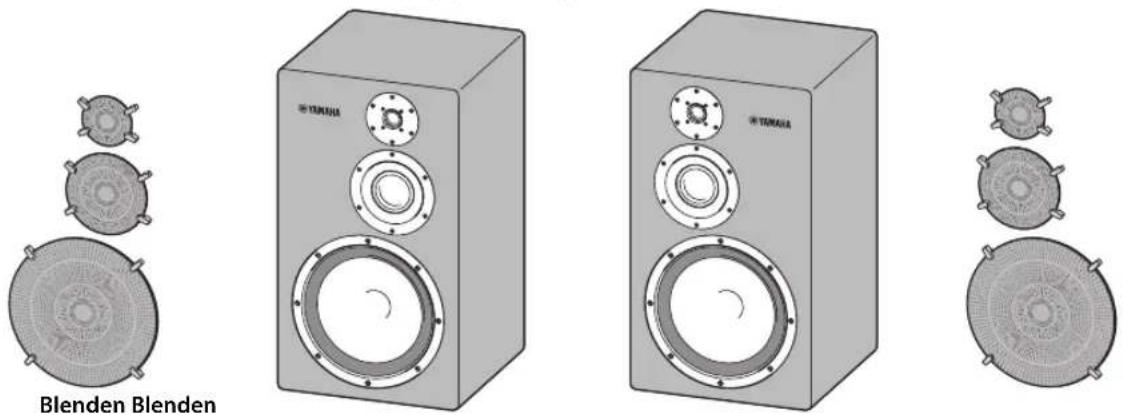

• Sollten die Stopfen nicht entfernt werden können oder in den Lautsprecher hineingefallen sein, wenden Sie sich an Ihren Yamaha-Händler oder -Kundendienst. Hinweis Beide Stopfen entfernt Nur größerer Stopfen angebracht Größerer u. kleinerer Stopfen angebracht NS-5000 (L) NS-5000 (R) Blenden Blenden Hinweis3 De Positionierung der Lautsprecher Deutsch ■ Verwendung als 2-Kanal-Stereolautsprecher Einen besseren Stereoklang erreichen Sie, indem Sie die Lautsprecher leicht angewinkelt zum Hörer aufstellen.

In Räumen mit ungewöhnlicher Form oder mit Hindernissen kann eine wirksamere Stereowiedergabe erzielt werden, indem der Aufstellungsort und die Ausrichtung der Lautsprecher nach Bedarf geändert oder der linke und rechte Lautsprecher ausgetauscht werden. Sicherheitshinweise für das Aufstellen der Lautsprecher Bei diesen Lautsprechern befindet sich der Großteil des Gewichts im oberen Geräteteil. Dadurch können sie leicht umfallen, wenn beim Aufstellen nicht auf ausreichende Stabilität geachtet wird. Kippt ein Lautsprecher um, kann das zur Beschädigung des Geräts sowie anderer Gegenstände und / oder zu Verletzungen führen (u. U. mit schwerem bzw. tödlichem Verlauf). Hinweise zur sicheren und sachgemäßen Benutzung der Lautsprecher:

• Stellen Sie die Lautsprecher an stabilen, ebenen und glatten Orten auf, die sich nach Möglichkeit nicht sonderlich hoch über dem eigentlichen Fußboden befinden.

• Drücken Sie beim Bewegen der Lautsprecher nicht gegen deren Seitenwände und lehnen Sie keine Gegenstände dagegen.

• Setzen Sie sich nicht auf die Lautsprecher und stellen Sie auch keine Gegenstände auf ihnen ab. Erschütterungen oder Stöße, die durch Erdbeben und ähnliche Ereignisse bzw. menschliche Aktivitäten verursacht werden, können dazu führen, dass die Lautsprecher umfallen. Aus Sicherheitsgründen wird daher die Verwendung handelsüblicher Halteelemente oder -ketten aus Metall (oder ähnlicher Produkte) zum stabilen Aufstellen der Lautsprecher empfohlen.

• Lassen Sie sich von einer zweiten Person helfen.

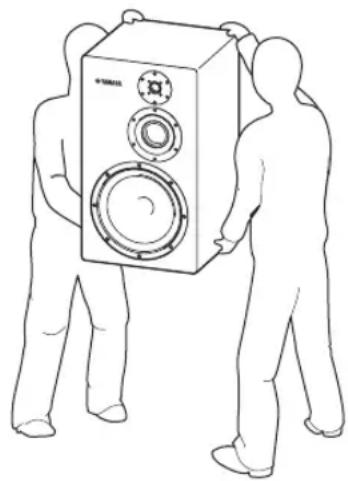

• Zum Versetzen des Lautsprechers packen Sie diesen an der linken, rechten und Unterseite. - Der Lautsprecher könnte aufgrund seiner glatten Glanzseitenflächen rutschen oder abstürzen und dabei Verletzungen verursachen. - Die ungeschützten Wandler an der Vorderseite können durch Berühren beschädigt werden. - Achten Sie beim Abstellen des Lautsprechers auf einen Ständer o.Ä. darauf, sich die Hände oder Finger nicht zu quetschen, um Verletzungen zu vermeiden.

• Achten Sie besonders darauf, dass die Gehäuseoberflächen der Lautsprecher nicht zerkratzt werden.

• Sie sollten nicht seitlich gegen die Lautsprecher drücken, da sie sonst umfallen könnten. Unter Umständen kann dies zu Schäden an den Lautsprechern und / oder Verletzungen führen.

• Befestigen Sie lose auf dem Boden liegende Lautsprecherkabel, um Stolperunfälle zu verhindern.

• Wenn Sie dieses Gerät zu nah an einem Röhren-Fernsehgerät aufstellen, können Bildstörungen oder ein summendes Geräusch auftreten. In diesem Fall stellen Sie die Lautsprecher weiter vom Fernsehgerät entfernt auf. Bei LCD- und Plasma-Fernsehgeräten ist dies kein Problem. Hinweis4 De Vergewissern Sie sich, dass der Verstärker ausgeschaltet ist, bevor Sie die Anschlüsse durchführen. ■ Anschlüsse Sie benötigen ein im Fachhandel erhältliches Lautsprecherkabel. Die Größe und/oder das Material eines Lautsprecherkabels beeinfl usst die Klangqualität. Deshalb empfehlen wir den Kauf eines hochwertigen Lautsprecherkabels, um die Leistung dieser Einheit zu betonen.• Verbinden Sie die (+)-Klemmen an Verstärker und Lautsprecher unter Verwendung einer Kabelseite. Verbinden Sie die (–)-Klemmen an beiden Komponenten unter Verwendung der anderen Kabelseite.• Achten Sie beim Verbinden der Lautsprecher mit den linken (L) und rechten (R) Anschlussklemmen des Verstärkers darauf, die Polarität (+, –) nicht zu verwechseln. Wird die Polarität des Lautsprecher umgekehrt, klingt der Ton unnatürlich und bassarm.• Wenn Sie einen Verstärker verwenden, dessen Nennleistung oberhalb der nominellen Aufnahmeleistung des Lautsprechers liegt, so darf die Belastbarkeitsgrenze des Lautsprechers niemals überschritten werden.
• Der Lautsprecher kann beschädigt werden, wenn bestimmte Töne mit sehr hohem Lautstärkepegel ausgegeben wird. Wenn z.B. Sinuswellen von einer Test-Disc, Bässe von einem elektronischen Instrument usw. kontinuierlich ausgegeben werden oder wenn die Abtastnadel eines Plattenspielers die Plattenoberfl äche berührt, stellen Sie den Lautstärkepegel niedriger, um Schäden an den Lautsprechern zu vermeiden.• Bitte beachten Sie die mit dem Verstärker oder Receiver mitgelieferte Bedienungsanleitung. ■ Anschließen der Lautsprecherkabe

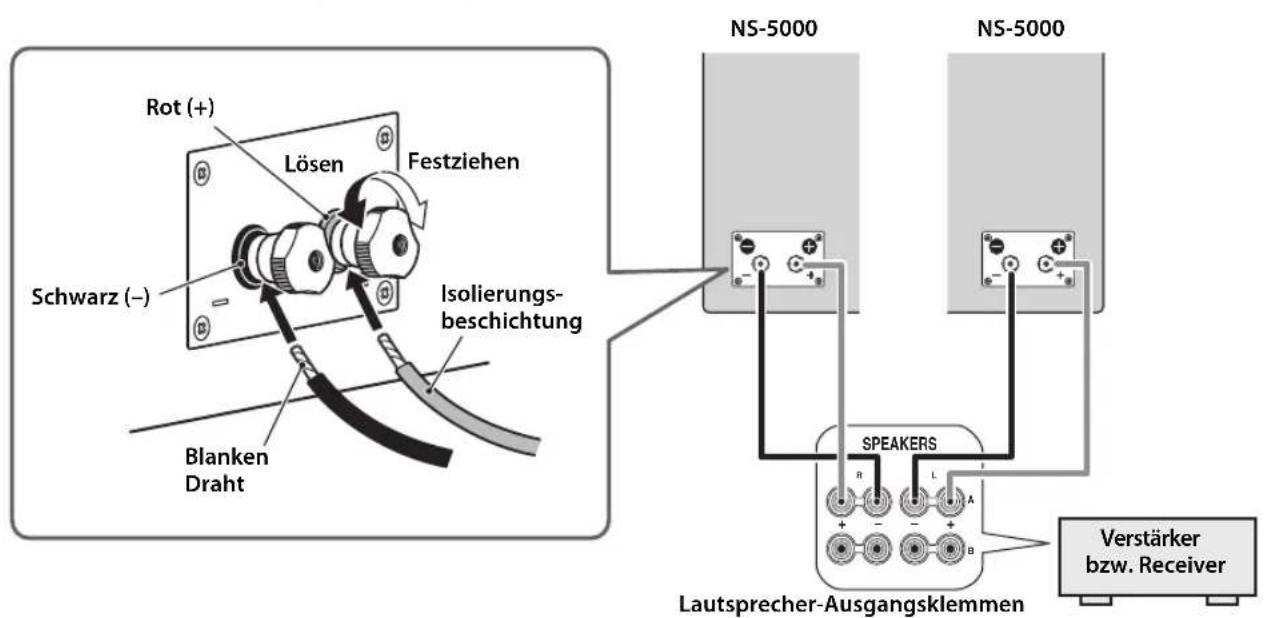

• Die bloßen Lautsprecherdrähte dürfen nicht miteinander in Berührung kommen, da dies den Lautsprecher oder den Verstärker oder auch beides beschädigen könnte.• Setzen Sie nicht die Isolierungsbeschichtung in das Loch. Dabei kann es sein, dass kein Ton kommt. Anschließen an den Verstärker Hinweis 1 Entfernen Sie 15 mm des Kabelmantels an den Enden aller Lautsprecherkabel. Verdrillen Sie die Adern so fest wie möglich, sodass keine Drähtchen mehr überstehen (siehe Abb. links). 2 Lösen Sie den Klemmenknopf. 3 Stecken Sie den blanken Draht ein.

Ziehen Sie den Klemmenknopf wieder an, sodass das Kabelende fest sitzt. 5 Ziehen Sie leicht am Kabel, um zu kontrollieren, ob es fest angeschlossen ist.15 mmRichtig Falsch Hinweis SPEAKERS

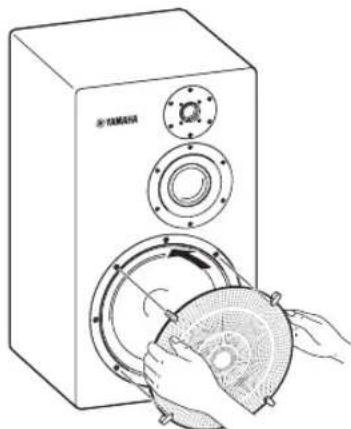

LösenFestziehenVerstärker bzw. ReceiverLautsprecher-AusgangsklemmenNS-5000Schwarz (–)Rot (+)Blanken DrahtIsolierungs-beschichtungNS-50005 De Blenden anbringen Deutsch ■ Kabel mit Bananenstecker Der Lautsprecher und die Blenden sind getrennt verpackt. Zum Anbringen der Blende richten Sie die Vorsprünge (Magneten) auf die entsprechenden Aufnahmen aus.Typ........................................................3-Weg-RegallautsprecherOhne magnetische Schirmung Treiber ..................................Tieftöner: 30 cm, Konus-Bauform Mitteltöner: 8 cm, Kalotte-BauformHochtöner: 3 cm, Kalotte-Bauform Impedanz .................................................................Nominal 6 Ω Frequenzgang...................................... 26 Hz - 40 kHz (–10 dB) - 100 kHz (–30 dB) Nenneingangsleistung ...................................................... 200 W Max. Eingangsleistung ..................................................... 600 W Empfindlichkeit..............................................88 dB/2,83 V, 1 m Übergangsfrequenz...........................................750 Hz, 4,5 kHz Abmessungen (B x H x T).........................395 x 690 x 381 mm Gewicht ................................................................................. 35 kg

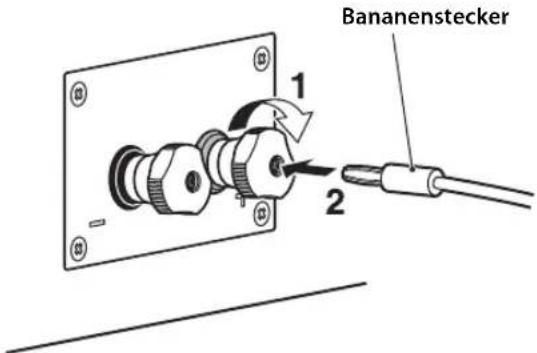

• Der Inhalt dieser Bedienungsanleitung gilt für die neuesten Technischen Daten zum Zeitpunkt der Veröffentlichung. Um die neueste Version der Anleitung zu erhalten, rufen Sie die Website von Yamaha auf und laden Sie dann die Datei mit der Bedienungsanleitung herunter.* Darauf achten, daß die oben angegebenen Eingangswerte nicht überschritten werden. Blenden anbringen Technische Daten Bananenstecker 1 Ziehen Sie den Klemmenknopf fest. 2 Stecken Sie den Bananenstecker in den Klemmenknopf ein.

• Achten Sie beim Abnehmen und Anbringen der Blende darauf, die Wandler nicht zu berühren und keine übermäßige Werkzeugkraft anzuwenden.• Achten Sie darauf, die Lautsprechermembrane nicht mit den Fingern oder anderen Gegenständen zu berühren. Andernfalls besteht die Gefahr, dass der Lautsprecher nicht mehr richtig funktioniert.• Achten Sie beim Abnehmen der Blenden darauf, den Lautsprecher nicht anzustoßen. Andernfalls könnte die Lautsprecheroberfläche verkratzt werden.• Benutzen Sie beim Abnehmen und Anbringen der Blenden beide Hände, damit diese nicht hinabfallen. Andernfalls könnten der Lautsprecher oder der Bodenbelag beschädigt oder Verletzungen verursacht werden.• Achten Sie beim Abnehmen und Anbringen der Blenden darauf, sich die Hände oder Finger nicht zu quetschen.• Wenn Sie Lautsprecher ohne Blenden einsetzen, bewahren Sie die Blenden geschützt auf einer flachen Unterlage auf, damit sie nicht verformt werden. Achten Sie darauf, die Blenden außerhalb der Reichweite von Kindern aufzubewahren, damit sie nicht beschädigt Hinweis Das Typenschild mit Informationen wie der Seriennummer ist an der Unterseite der Lautsprecher angebracht.
