MANUAL DE USUARIO 10032914 Klarstein

Fabricant : Chal-Tec GmbH, Wallstraße 16, 10179 Berlin, Allemagne. Ce produit est conforme aux directives européennes suivantes : 2014/30/UE (CEM) 2014/35/UE (LVD) 2011/65/UE (RoHS) 2009/125/CE (ErP)77 ÍNDICE Datos técnicos 78 Indicaciones de seguridad 79 Guía rápida 80 Vista general y panel de control 81 Instalación 83 Antes de la primera operación 86 Cómo cargar correctamente el lavavajillas 91 Programas de lavado 94 Puesta en funcionamiento 95 Limpieza y cuidado 96 Detección y reparación de anomalías 98 Estimado cliente, Le felicitamos por la adquisición de este producto. Lea atentamente el siguiente manual y siga cuidadosamente las instrucciones de uso con el fin de evitar posibles daños. La empresa no se responsabiliza de los daños ocasionados por un uso indebido del producto o por haber desatendido las indicaciones de seguridad. Escanee el código QR para obtener acceso al manual de usuario más reciente y otra información sobre el producto:78

Número de artículo 10032914 Fuente de alimentación 220-240 V ~ / 50 Hz79

INDICACIONES DE SEGURIDAD

Lea atentamente todas las indicaciones y conserve este manual de instrucciones para futuras consultas. Instrucciones generales

• Este aparato no está indicado para un uso comercial, sino doméstico o para entornos similares.

• Los niños mayores de 8 años y las personas con discapacidad física o psíquica pueden utilizar el aparato si han sido previamente instruidos por su tutor o supervisor sobre el funcionamiento del mismo y conocen las funciones, así como las indicaciones de seguridad. No permita que los niños jueguen con el aparato. Los niños mayores de 8 años solo podrán limpiar el aparato bajo la supervisión de un adulto.

• Este aparato está concebido para un uso en interiores y en el hogar. No sumerja el aparato, el cable de alimentación ni el enchufe en agua ni en ningún otro líquido.

• Desenchufe el aparato antes de realizar actividades de limpieza o mantenimiento. Para limpiarlo, utilice un paño húmedo y un producto de limpieza no abrasivo y pase, a continuación, un paño seco.

• Con el fin de reducir riesgo de una descarga eléctrica en caso de un fallo o mal funcionamiento, conecte el aparato a una toma de corriente de tierra. Si no está seguro si su toma de corriente cumple los requisitos, acuda a un electricista. Conecte el aparato a tomas de corriente que se adecuen a la tensión del mismo.

• No realice ningún cambio en el enchufe. Las modificaciones y cambios en el enchufe solo deberán realizarse por personal técnico cualificado.

• No se siente o se apoye en la puerta del lavavajillas.

• Encienda el aparato cuando todas las partes estén en su sitio.

• Abra la puerta con mucho cuidado si el lavavajillas está funcionando, el agua podría salir de manera imprevisible.

• No coloque objetos pesados en la puerta cuando esté abierta, ya que el lavavajillas podría volcarse80

1 Encender el aparato Pulse el botón Power y abra la puerta. 2 Añadir detergente Rellene el depósito grande (A) antes de cada programa de lavado.

3 Comprobar abrillantador En el indicador C puede comprobar si todavía queda suficiente abrillantador en el depósito. 4 Comprobar sal Rellene el depósito de la sal tan pronto como se enciendan los indicadores corre- spondientes en el display 5 Cargar el lavavajillas Retire los restos de comida de la vajilla y ponga antes en remojo las sartenes con restos quemados de comida. Siga las indicaciones de carga del lavavajillas. 6 Seleccionar programa Cierre la puerta y pulse en el botón de Programa hasta que se ilumine el programa deseado. 7 Iniciar el lavado Abra la toma de agua y pulse el botón Inicio/Pausa. El programa se iniciará después de 10 segundos. Cambiar el programa: Puede cambiar el programa siempre que el detergente no se haya disuelto aún. En caso contrario, deberá volver a rellenar el depósito. Mantenga pulsado durante 3 segundos en el botón Inicio/Pausa para interrumpir el programa actual. Seleccione un programa nuevo e inícielo. Añadir vajilla: Abra ligeramente la puerta y espere hasta que se detengan los brazos aspersores. Añada la vajilla. Cierre la puerta. Tras 10 segundos el programa continúa automática- mente. Si la máquina se apaga durante el programa: Si la máquina se apaga en mitad del programa, vuelva a seleccionarlo cuando encien- da de nuevo el lavavajillas para que retome el funcionamiento desde el punto en el que se había apagado. 8 Apagar el aparato Al finalizar el programa, el lavavajillas pitará durante 8 segundos Pulse el botón Power para apagar el aparato. Si no lo apaga, el aparato entrará en modo Standby y se apagará automáticamente después de 30 minutos. 9 Cerrar la toma de agua y descargar la bandeja Espere 15 minutos antes de retirar la vajilla, ya que después del secado puede estar muy caliente y sensible, y podría romperse con facilidad. Además, de esta manera se secará mejor. Después de 15 minutos podrá retirar la vajilla.81 Back View Cup Shelf Salt Container Detergent Dispenser Inlet pipe connector Filter assembly Rinse Aid Dispenser Drain pipe connector Spray Arms

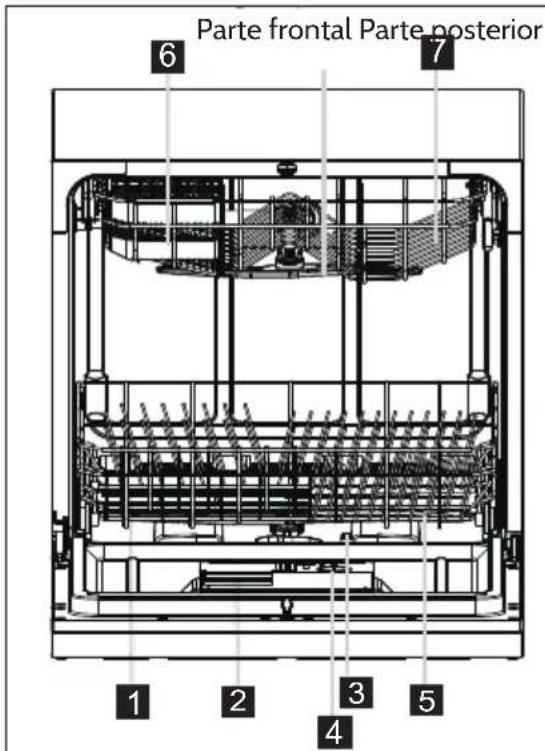

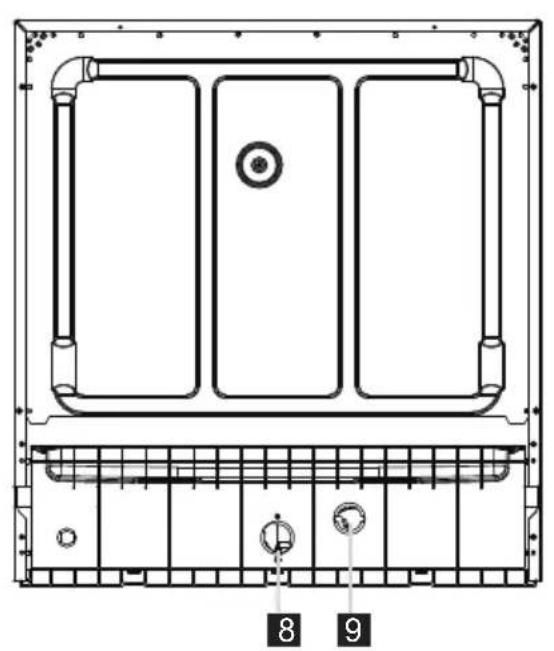

1 Depósito para la sal 2 Depósito para el detergente 6 Soporte para tazas 3 Sistema de filtración 7 Cesta 4 Depósito para el abrillantador 8 Entrada de agua 5 Brazos aspersores 9 Salida de agua Parte frontal Parte posterior82

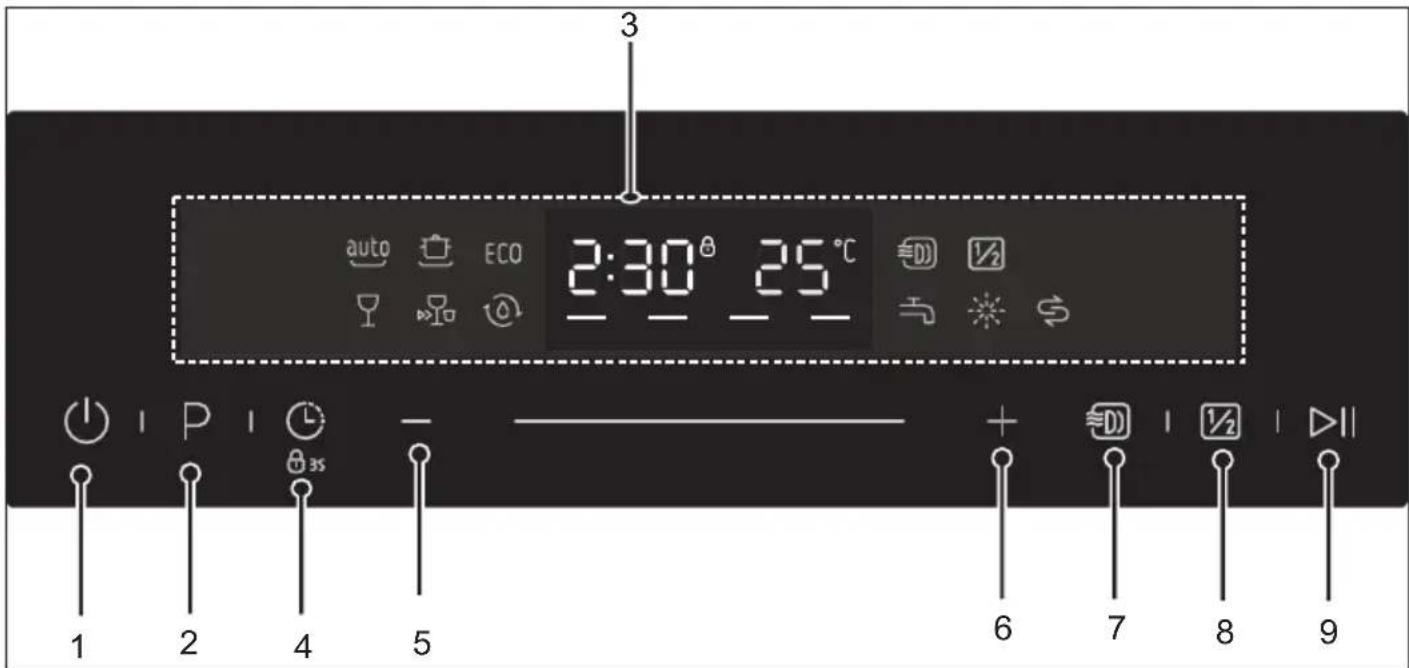

Botón Power: encender y apagar el aparato

Botón de programa: pulse este botón para elegir un programa.

Display: muestra el tiempo restante y el estado actual.

Inicio programado: pulse este botón si desea que el aparato se inicie más tarde. Mecanismo de bloqueo: bloquear el programa (mantener pulsado durante 3 segundos).

Inicio programado: pulse el botón para aumentar el Inicio programado.

Inicio programado: pulse el botón para disminuir el Inicio programado.

Función Frescura: Elimina olores y moho del lavavajillas y mejora la potencia de secado. El aparato está listo para usarse después de 72 horas.

Media carga Sólo puede seleccionar la función Media carga si en el lavavajillas hay menos de 5 utensilios.

Inicio/Pausa: iniciar o detener el lavavajillas

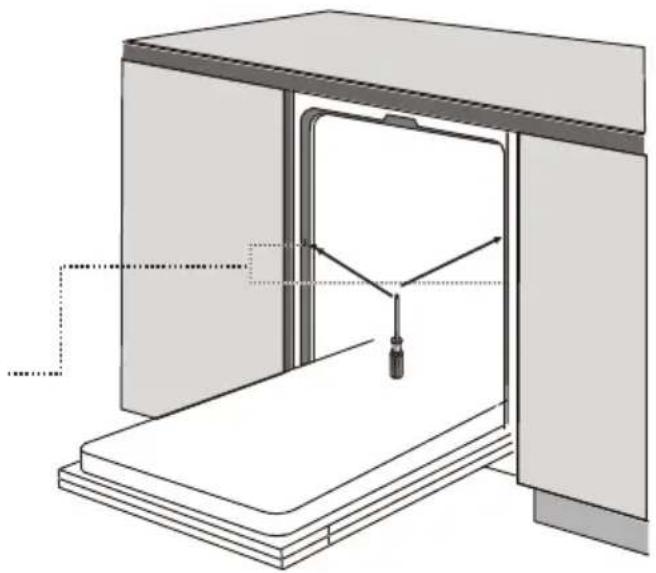

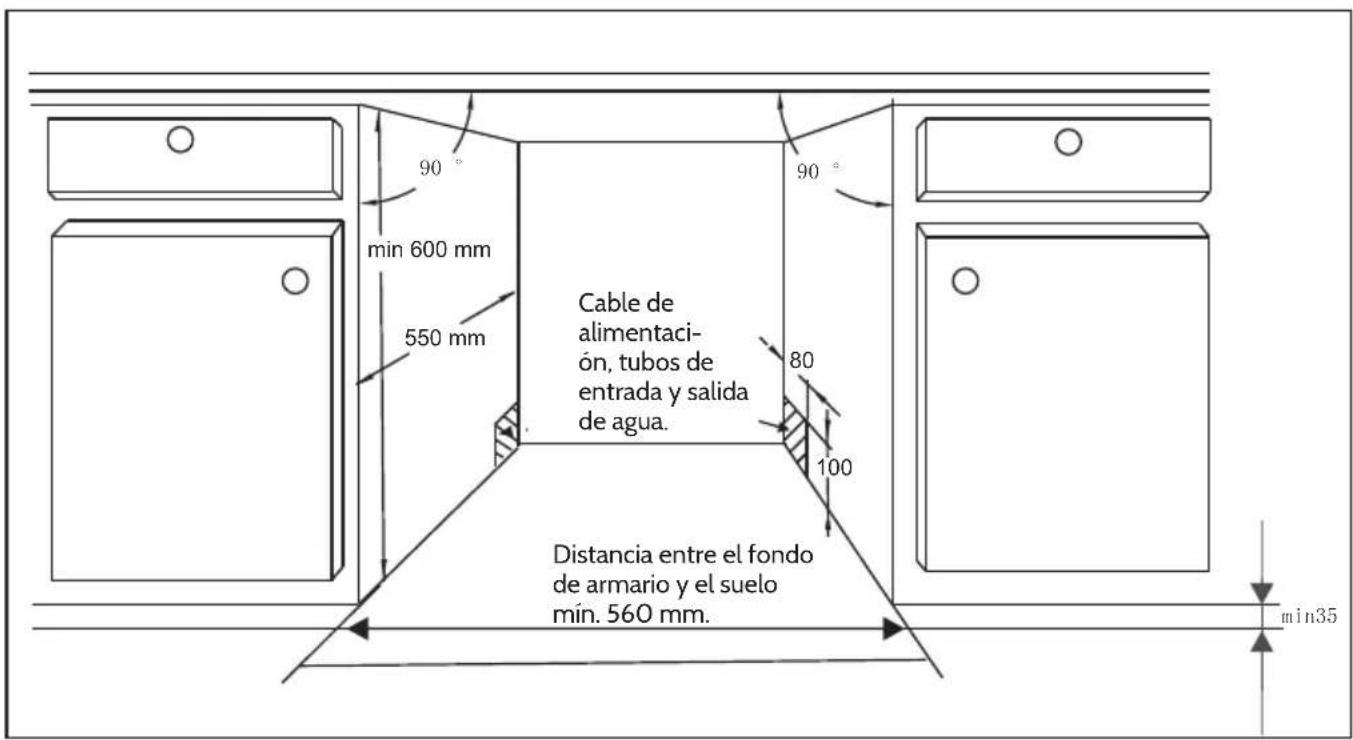

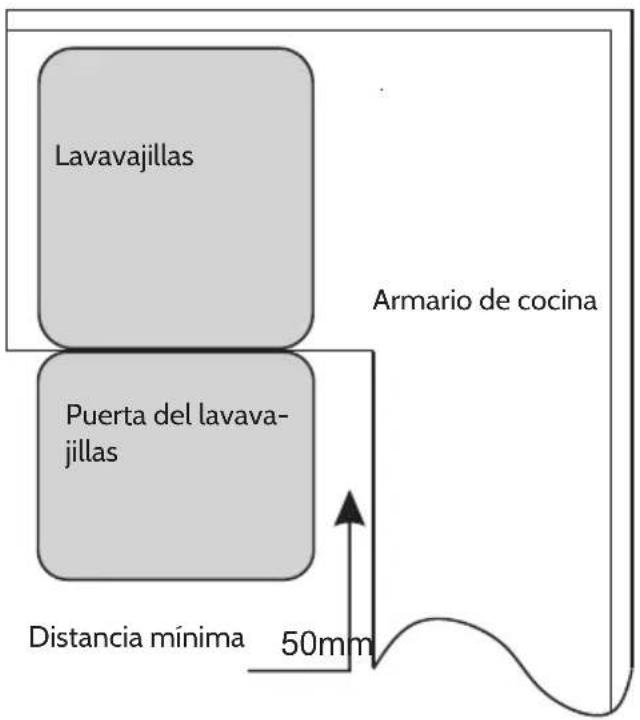

Space between cabinet bottom and floor Electrical, drain and water supply line entrances min35 Cable de alimentaci- ón, tubos de entrada y salida de agua. Distancia entre el fondo de armario y el suelo mín. 560 mm. INSTALACIÓN

• Coloque el aparato cerca de una toma de agua, de un desagüe y de una toma de corriente.

• Asegúrese de que las mangueras y el enchufe pueden alcanzarse fácilmente. Montaje del aparato Coloque el aparato en el lugar preferido. La parte posterior debe estar orientada a la pared y los laterales, a un armario empotrado o a la pared. El lavavajillas está equipado con una salida de agua que puede dirigirse hacia la parte derecha o izquierda para facilitar la instalación. Toma de corriente No utilice cables alargadores o adaptadores. Asegúrese de que la toma de corriente está conectada a una toma de tierra y cumple las prescripciones locales. Conecte el aparato a tomas de corriente que se adecuen a la tensión del mismo. Si el enchufe no encaja en la toma de corriente, acuda a un especialista para sustituirlo.84 Cabinet Dishwasher Door of Minimum space of 50mm dishwasher Lavavajillas Armario de cocina Distancia mínima Puerta del lavava- jillas Distancia mínima Montaje en un armario de cocina85 Conectar y desconectar la toma de agua Para realizar la conexión, utilice siempre mangueras nuevas. No utilice mangueras antiguas. La presión del agua debe estar comprendida entre 0,04 y 1 MPa. En caso de que la presión sea menor, pida asesoramiento a un técnico especializado.

• Colocar la manguera de entrada: desenrolle por completo la manguera de seguridad del soporte situado en la parte posterior del aparato. Fije el tornillo a un grifo de ¾ pulgadas (aprox. 2 cm). Abra la toma de agua completamente antes de su uso

• Retirar la manguera de entrada: cierre la toma de agua. Desatornille la manguera del grifo. IMPORTANTE: asegúrese de que el tornillo está bien fijado al grifo. En caso de que no haya utilizado nunca la conexión o haya pasado mucho tiempo desde la última vez, deje correr algo de agua primero hasta que salga clara. Esta medida de prevención está destinada a que la válvula de entrada del lavavajillas no se vea dañada o atascada por las partículas presentes en el agua. Instalar el desagüe Monte la manguera de desagüe en una tubería de salida con un diámetro mínimo de 4 cm o colóquela en un desagüe. Asegúrese de que la manguera no se dobla ni queda torcida. Utilice las abrazaderas incluidas en el envío para la fijación. La tubería de salida (A) no debe estar a una altura mayor de 75 cm y la manguera de desagüe (B) no debe estar sumergida en el agua para evitar el flujo de retorno. IMPORTANTE: fije la manguera de desagüe con las abrazaderas incluidas en el envío para evitar que la manguera se mueva y se produzca una fuga de aguas grises.

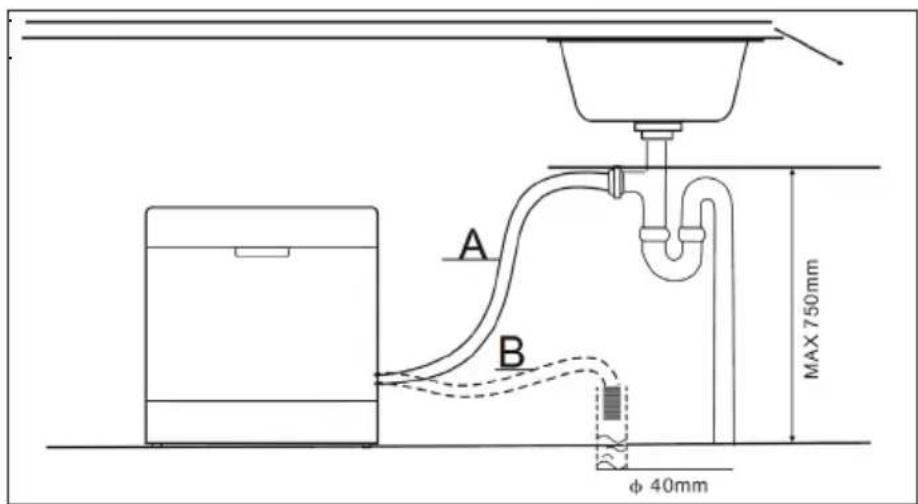

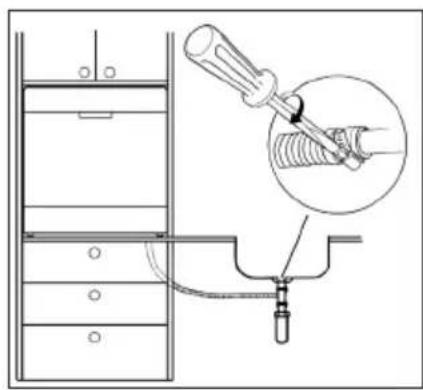

Recoger aguas grises En caso de que su desagüe se encuentre a más de 1 metro del aparato no podrá canalizar las aguas grises directamente en él. En este caso deberá recogerlas en un depósito que tendrá que estar situado por debajo de la salida de agua del aparato. Manguera alargadora Si necesita una manguera alargadora, utilice una de un tipo similar y asegúrese de que no mida más de 4 metros. Las mangueras largas pueden causar problemas en la eficacia de limpieza del lavavajillas. Iniciar el lavavajillas Compruebe si se cumplen los siguientes puntos antes de poner en marcha el aparato por primera vez:

• El lavavajillas está colocado horizontalmente y está listo para usarse.

• La válvula de entrada está abierta.

• Las conexiones de la manguera están completamente apretadas y selladas.

• El cable de alimentación está correctamente conectado a la toma de corriente.

• La corriente está conectada.

• Las mangueras de entrada y salida están bien conectadas.

• El material de embalaje y los adhesivos se han retirado completamente.

ANTES DE LA PRIMERA OPERACIÓN

Añadir la sal para lavavajillas

• Utilice solamente la sal para lavavajillas apropiada para el aparato. Otros tipos de sal, como la sal de mesa, pueden dañar la máquina. El fabricante no se hace responsable por los daños relacionados con el uso de un tipo inadecuado de sal.

• Añada la sal para lavavajillas antes de comenzar un programa de lavado completo. De esta manera evita que los granos de sal o el agua salada se queden en la máquina y la corroan.87

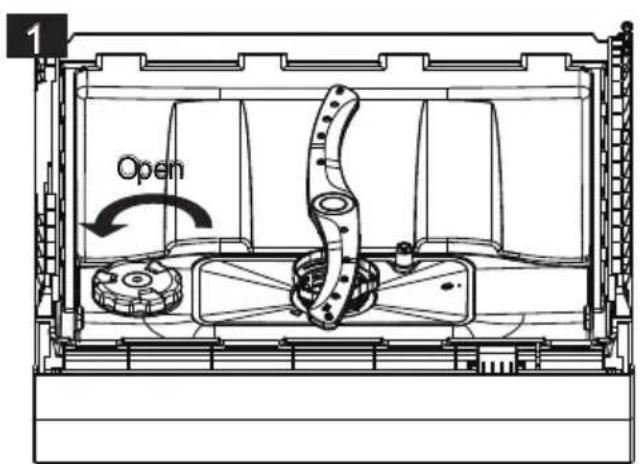

• Retire la cesta y desenrosque la tapa del depósito para sal (1).

• Antes del primer lavado, añada 1 litro de agua al depósito de sal.

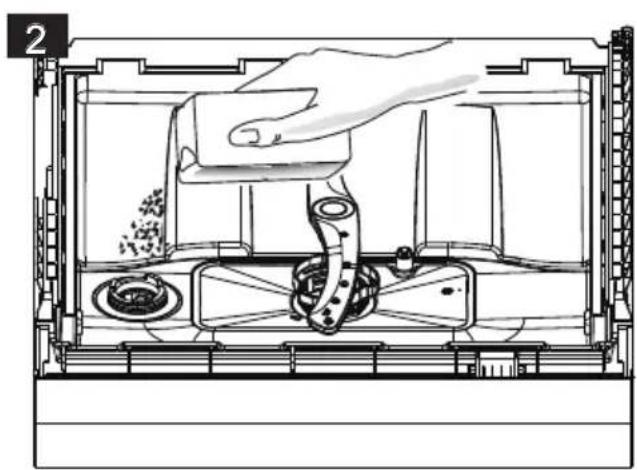

• Acople el embudo incluido en el envío al depósito de sal y añada 1,5 kg de sal (2). Es normal si sale un poco de agua del depósito.

• Enrosque la tapa en el sentido de las agujas del reloj.

• Los indicadores luminosos de la sal se apagan tras haber añadido la sal, cuando esta se ha disuelto por completo.

• Tras el añadido, inicie un programa de lavado. De no hacerlo, el sistema de filtración, la bomba u otras partes importantes de la máquina podrían dañarse con el agua salada. ADVERTENCIA: el depósito para la sal deberá llenarse de nuevo cuando los indicadores luminosos correspondientes se enciendan. Dependiendo de lo bien que se diluya la sal, el indicador también podrá encenderse aunque todavía quede sal en el depósito. En caso de que todavía queden marcas de sal tras el enjuague, inicie un programa rápido o de remojo para retirar la sal excedente. Ajustar la cantidad de sal

1. Ajustar la cantidad de sal

Cierre la puerta durante los 60 segundos siguientes de haber encendido el lavavajillas. Mantenga pulsado el botón Inicio/Pausa durante 5 segundos para entrar en modo Ajustes.

2. Seleccionar la cantidad de sal

Pulse varias veces el botón Inicio/Pausa para ajustar la dureza del agua de acuerdo con la dureza de su agua local. Los ajustes se realizan en el siguiente orden: H1 > H2 > H3 > H4 > H5 > H6.

3. Terminar ajuste de sal

Después de haber elegido el ajuste deseado, espere 5 segundos hasta que el aparato configure los ajustes de sal automáticamente y entre en modo Standby. Grados de dureza del agua Dureza del agua Regulación de dureza Indicador en el display Indicaciones: °dH

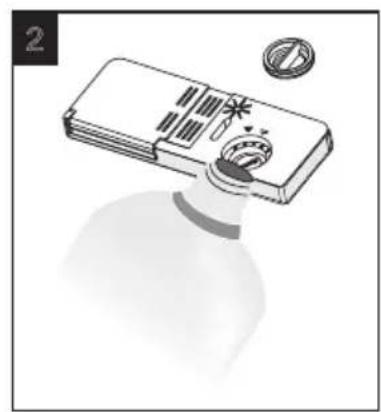

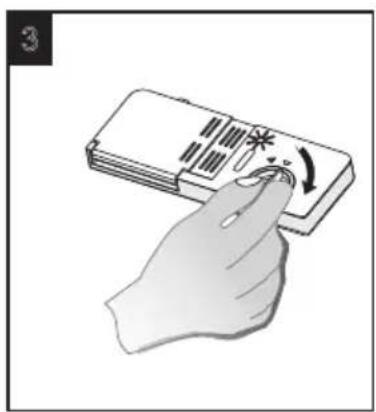

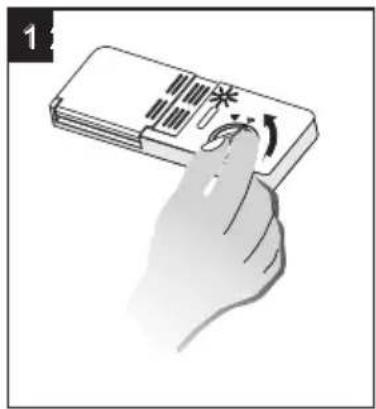

Añadir abrillantador La función del abrillantador es asegurar que el agua no deje gotas en la vajilla y eliminar todas las manchas y marcas. El aparato está diseñado para usarse con abrillantadores líquidos. El depósito para el abrillantador se encuentra en la puerta, al lado del depósito para el detergente. Para añadir el abrillantador, desbloquee la tapa e introduzca el líquido hasta que el indicador de control se vuelva negro. El depósito de abrillantador tiene una capacidad de 110 ml. El abrillantador se añade automáticamente al último ciclo de lavado y se ocupa de que la vajilla quede correctamente limpia y se seque sin ninguna marca de agua. Añada solamente tipos de abrillantador compatibles con el aparato. Rellene el depósito solamente con abrillantador, no utilice ningún otro producto de limpieza como pastillas de lavado o detergente líquido, ya que podrían dañar el aparato. Rellenar el abrillantador Cuando los indicadores del abrillantador se iluminan, podrá calcular la cantidad de líquido restante gracias a la ranura indicadora. Cuando el depósito de abrillantador está lleno, el indicador se vuelve de color negro. A medida que se vaya consumiendo el abrillantador, el indicador se volverá cada vez más claro. Asegúrese de que al menos ¼ del depósito está siempre lleno. 1 Gire la tapa hacia la izquierda y retírela. 2 Añada abrillantador al depósito. Asegúrese de no llenarlo en exceso. 3 Vuelva a colocar la tapa y gírela hacia la derecha. Asegúrese de no llenar el depósito en exceso para que el abrillantador no genere espuma durante el lavado. Limpie el líquido que se ha derramado con un paño viejo y no se olvide de volver a colocar la tapa.89 Ajustar la cantidad de abrillantador Para obtener un mejor resultado de secado con una cantidad de abrillantador limitada, puede ajustar la cantidad de abrillantador. Realice los siguientes pasos. Tipos de detergentes

1. Enchufe el lavavajillas.

2. En los 60 segundos siguientes de haber realizado el paso 1, mantenga pulsado el botón Inicio/Pausa

durante 5 segundos y, a continuación, pulse el botón de Inicio programado para entrar al modo Ajustes. El indicador de abrillantador parpadea como frecuencia 1 Hz.

3. Pulse el botón Inicio/Pausa para seleccionar el ajuste óptimo de acuerdo con sus hábitos. Los ajustes se

realizan en el siguiente orden: D1->D2->D3->D4->D5->D1. El depósito libera más abrillantador en el nivel D5 que en los otros niveles. El ajuste de fábrica es D3.

4. Si no pulsa ningún botón en un lapso de 5 segundos o si pulsa el botón de encendido/apagado, abandonará

el modo Ajustes y se activarán los ajustes realizados. Detergentes concentrados Según su composición química, los detergentes se dividen en dos tipos:

• Detergentes convencionales alcalinos con componentes corrosivos

• Detergentes con poca alcalinidad con enzimas naturales Pastillas de detergente Las pastillas de detergente de distintas marcas se disuelven con una rapidez variable en la máquina. Por este motivo, en los programas cortos este producto no suele mostrar su mayor eficacia de limpieza. Utilice las pastillas solamente en los programas de lavado largos para asegurar que estas se disuelven completamente y no dejan restos. ADVERTENCIA: muchas pastillas de lavado solamente están diseñadas para modelos con la función o programa 3 en 1. Añadir detergente Siempre llene el depósito para detergente antes de iniciar un programa y siga las instrucciones de la tabla de programas. Su lavavajillas necesita menos detergente y abrillantador que otros productos similares en el mercado. Normalmente basta con una cucharada de detergente para una carga normal. Si el grado de suciedad de la vajilla es alto, necesitará añadir más detergente. Introduzca el detergente en el depósito antes del inicio del programa; de lo contrario, el detergente podría humedecerse y sería más difícil de disolver.90 Push latch to open

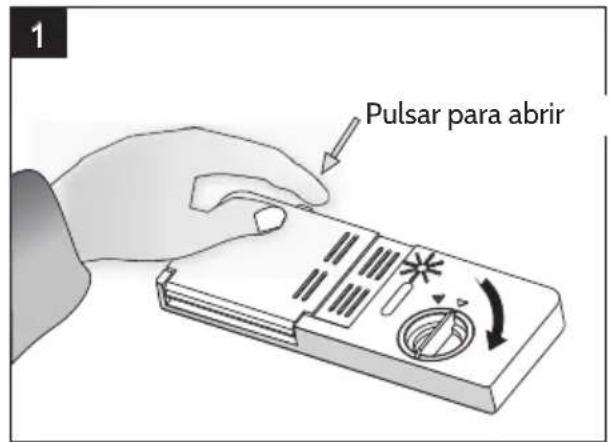

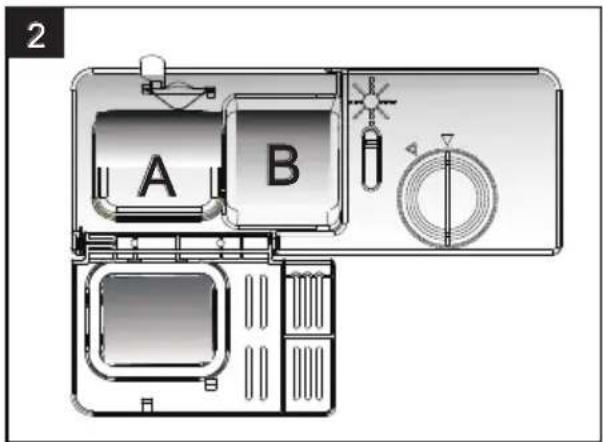

Pulsar para abrir Cómo llenar el depósito de detergente

• Si el depósito está cerrado, pulse en el cierre para abrirlo.

• Introduzca el detergente justo antes de iniciar el lavado.

• Utilice solamente detergentes indicados para este lavavajillas. Añada el detergente al depósito correcto: A = depósito principal para el detergente B = depósito para añadir detergente en el prelavado

• Lea las instrucciones del fabricante en el envase del producto referentes a la dosificación y almacenamiento.

• Cierre la tapa hasta que encaje.

• Si la vajilla está muy sucia, añada una dosis adicional de detergente en el depósito de prelavado. El detergente actuará desde la fase inicial. ADVERTENCIA: encontrará la cantidad recomendada de detergente en la sección «Programas de lavado». Esta variará dependiendo del grado de suciedad y de la dureza del agua. Para ello consulte el envase del detergente y lea las indicaciones del fabricante.91

CÓMO CARGAR CORRECTAMENTE EL LAVAVAJILLAS

• Recomendamos utilizar solamente vajilla indicada para el lavavajillas.

• Utilice solamente detergentes con poca alcalinidad, descritos en la sección anterior.

• Para la vajilla sensible al calor le recomendamos un programa a baja temperatura.

• Para evitar daños, no retire los vasos y los cubiertos del lavavajillas justo después de finalizar el programa. Vajilla y cubiertos no apropiados Vajilla y cubiertos no apropiados Vajilla y cubiertos permitidos con limitaciones

• Cubiertos con mangos de madera, cuernos de ani- males o de nácar.

• Vajilla de plástico sensible al calor.

• Cubiertos antiguos con mangos pegados que no son resistentes al calor.

• Cubiertos o vajilla con revestimiento.

• Objetos de cinc y cobre.

• Objetos de acero no inoxidable

• Vajilla y cubiertos de plástico

• Algunos tipos de vidrio, pueden oscurecerse con el tiempo.

• Objetos de plata y aluminio, ya que pueden cambi- ar de color con el tiempo.

• Vajilla esmaltada, el esmalte desaparece con el nú- mero de lavados. Puntos a tener en cuenta a la hora de cargar el lavavajillas Retire los restos de comida más grandes. Ponga en remojo las sartenes con restos quemados antes de introducirlas en el lavavajillas. No es necesario aclarar antes la vajilla. Coloque los objetos en el lavavajillas como se muestra a continuación:

• Coloque las tazas, vasos, ollas y sartenes en el lavavajillas de tal manera que la parte interior se oriente hacia abajo.

• Los objetos curvados deben colocarse rectos para que el agua pueda escurrirse.

• Cargue los objetos en la máquina de tal manera que no se puedas caer.

• Asegúrese de que los brazos aspersores se pueden mover completamente y que no están bloqueados ni obstaculizados por la vajilla u otros objetos.

• No lave piezas pequeñas en el lavavajillas, podrían caerse de la bandeja.

• Asegúrese de que la vajilla y los cubiertos no se solapan o queden cubiertos por otros.

• Para evitar que los vasos se rompan, no deben tocarse.

• Cargue en la cesta objetos pesados difíciles de lavar.

• Los objetos largos y afilados deben colocarse horizontalmente para evitar producir lesiones.

• Para conseguir un resultado óptimo, no sobrecargue el lavavajillas92 Bandeja superior Bandeja inferior Untertassen

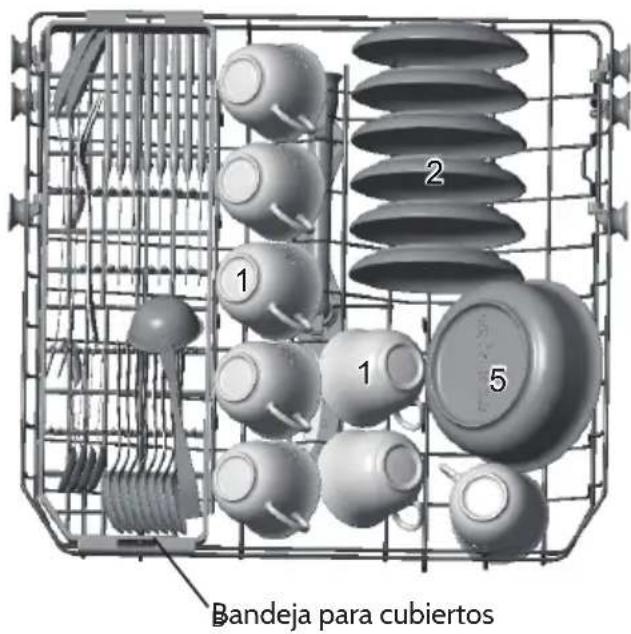

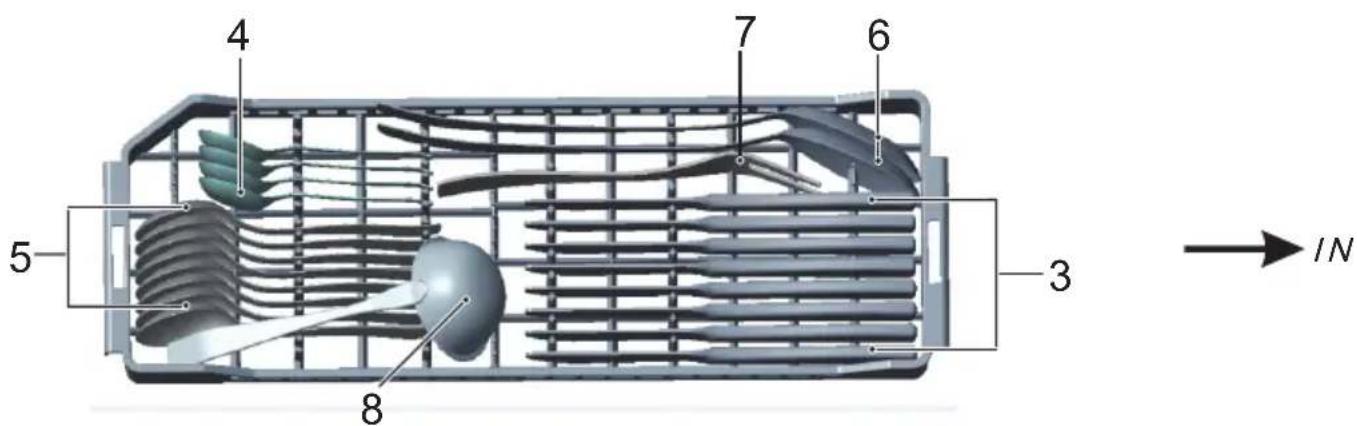

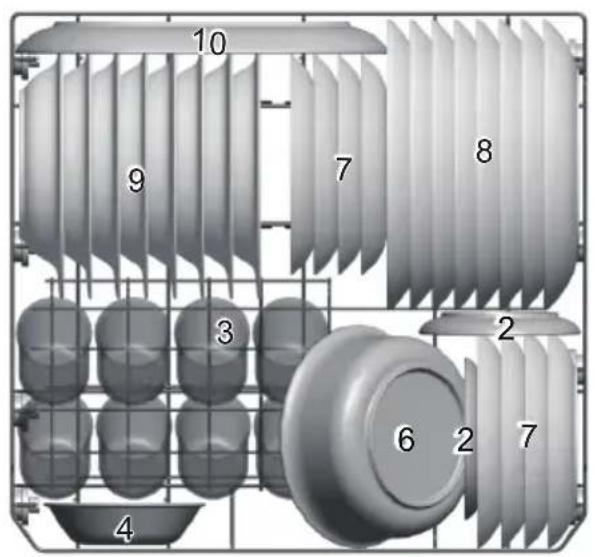

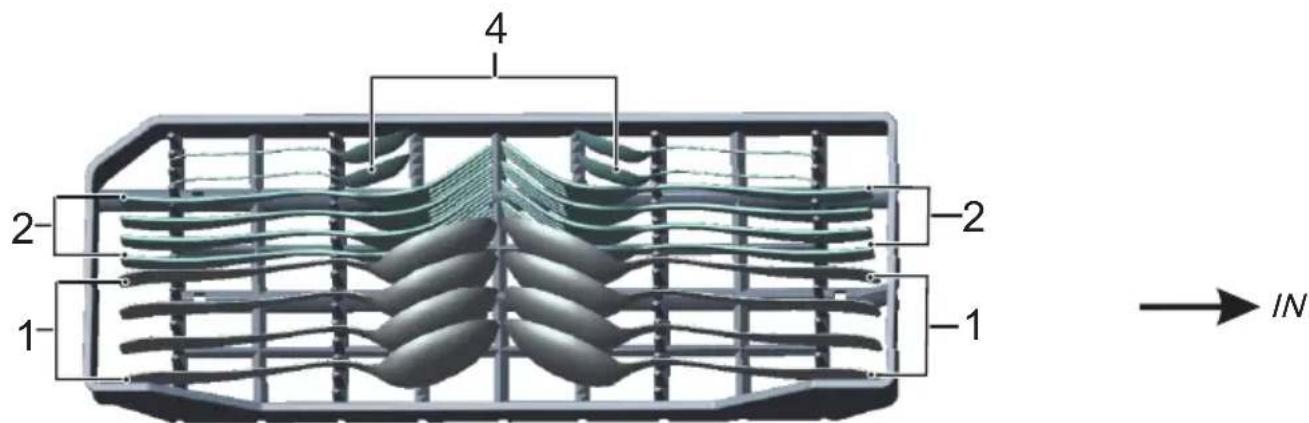

Besteckablage Platos de postreVasos Bandeja para cubiertos Cuencos peque- ños Cuencos medianosCuencos grandes Platos Platillos Platos hondos Bandejas Cómo cargar correctamente el lavavajillas Lavavajillas93 Cubiertos Coloque los objetos más ligeros en los niveles superiores. El peso no debe superar los 2 kg.Coloque los cubiertos uno por uno en la cesta según las posiciones indicadas (ver imagen) y asegúrese de que la vajilla no se mueve ni se solapa para que se lave correctamente. IMPORTANTE: asegúrese de que no sobresale nada por la parte inferior de la cesta. Coloque los cubiertos afilados siempre con la punta hacia abajo y asegúrese de no juntar demasiado los cubiertos. Coloque los cubiertos largos en el medio.

Cucharas Cucharas de postreCucharas de servirTenedores de trincharCucharonesTenedores CuchillosCucharillas94

Programa Descripción Ciclo de lavado Detergente Prelavado/ Lavado principal Tiempo Minutos Consumo en kWh Consumo en L Normal Para vajilla con una sucie- dad de día a día, normal, con o sin función de secado. Prelavado (50 °C) Lavado (65 °C) Aclarado Aclarado (70 °C) Secado 4/20 g o pastilla 3 en 1 150 0,85-1,05 7,5-10 Intensive Intensivo Para vajilla con un elevado grado de suciedad, como ollas, sartenes y vajilla con restos de comida seca. Prelavado (50 °C) Lavado (65 °C) Aclarado Aclarado (70 °C) Secado 4/20 g o pastilla 3 en 1 160 1,25 12,5 (*EN 50242) Para vajilla con un grado de suciedad normal, como ol- las, platos, vasos y sartenes con poca suciedad Prelavado Lavado (45 °C) Aclarado (65 °C) Secado 4/20 g o pastilla 3 en 1 185 0,72 8 Vidrio Para cargas con un grado de suciedad bajo, como vidrio y cerámica fina. Prelavado Lavado (45 °C) Aclarado Aclarado (60 °C) Secado 4/20 g o pastilla 3 en 1 95 0,7 10,5 Programa corto Programa corto para vajilla con grado de suciedad bajo que no necesita un secado extra. Lavado (45 °C) Aclarado Aclarado (55 °C) 15 g 35 0,52 7 Autolimpieza Autolimpieza efectiva del lavavajillas Lavado (70 °C) Aclarado Aclarado (65 °C) Secado 18 g 50 0,8 7 *EN50242: este programa se ha utilizado con los siguientes ajustes en el lavado de prueba: Capacidad estándar: 8 servicios, nivel de abrillantador: 6 Consumo de energía (apagado): 0.45 W Consumo de energía (encendido): 0.49 W95

PUESTA EN FUNCIONAMIENTO

Iniciar/detener un programa

1. Extraiga las bandejas, rellénelas y vuelva a colocarlas en su sitio.

2. Añada detergente y cierre la tapa.

3. Conecte el enchufe a la toma de corriente.

4. Pulse varias veces en el botón de programa y seleccione uno de los programas que se mostrarán en el

siguiente orden: Intensivo > Normal > ECO > Vidrio > 90 min. > Rápido.

5. Una vez haya seleccionado un programa, se enciende el indicador luminoso correspondiente. Pulse el

botón Inicio/Pausa para iniciar el aparato. Cambiar el programa Si desea cambiar un programa durante el funcionamiento del lavavajillas, debería hacerlo justo después de su inicio. En caso contrario, el detergente podría haberse disuelto ya y el agua podría haberse desviado al desagüe. Si esto sucede, vuelva a añadir detergente. Mantenga pulsado durante más de 3 segundos el botón Inicio/Pausa. El aparato cambia al modo Standby. Ahora, puede cambiar el programa y reiniciar el lavado. Si abre la puerta durante el curso del programa, el lavavajillas se detendrá automáticamente. Si vuelve a cerrar la puerta y pulsa el botón Inicio/Pausa, la máquina continuará con el programa tras 10 segundos. Los indicadores luminosos indican el estado actual del aparato:

• Uno de los indicadores luminosos está encendido: Standby o pausa.

• Uno de los indicadores luminosos parpadea: programa en curso. ADVERTENCIA: Si abre la puerta durante el curso del programa, el lavavajillas se detendrá. Si vuelve a cerrar la puerta y pulsa el botón Inicio/Pausa, la máquina continuará con el programa tras 10 segundos. Añadir más vajilla con programa en curso Mientras no se haya abierto el depósito de detergente, puede añadir más vajilla en cualquier momento.

1. Abra la puerta un poco para detener los brazos aspersores.

2. Una vez detenidos los brazos aspersores, puede abrir la puerta por completo.

3. Añada la vajilla.

4. Cierre la puerta.

5. Si vuelve a cerrar la puerta y pulsa el botón Inicio/Pausa, la máquina continuará con el programa tras 10

segundos. Retirar la vajilla tras el final del programa Una vez finalizado el programa, el lavavajillas emite un pitido de 8 segundos. Pulse el botón Power para apagar el aparato. Cierre la toma de agua y abra la puerta del lavavajillas. Espere unos momentos antes de retirar la vajilla, ya que está muy caliente y puedes romperse fácilmente. Retire primero la bandeja inferior para evitar que gotee el agua de la bandeja superior.96

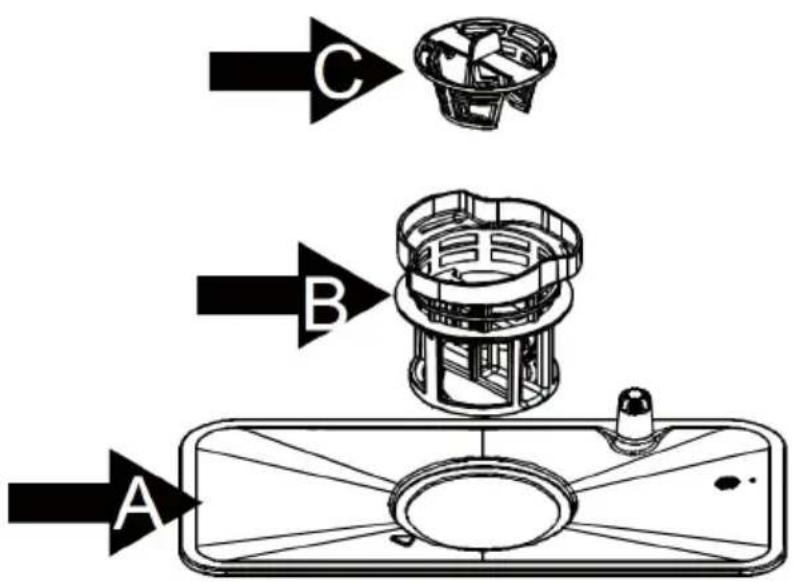

Sistema de filtración El filtro evita que los grandes residuos y restos de comida lleguen a la bomba. El sistema de filtración se compone de un filtro grueso, un filtro plano (principal) y un microfiltro. Filtro grueso (C) Los residuos grandes, como huesos o trozos de vidrio, quedarán atrapados en el filtro grueso. Para retirar estos restos, tire suavemente de las pestañas superiores del filtro y vacíelo. Microfiltro (B): Filtra la suciedad y los restos de comida y evita que durante el proceso de lavado vuelvan a la vajilla. Filtro principal (A): Los restos de comida y las partículas de suciedad se disuelven por una boquilla especial en el brazo aspesor y se desechan por el desagüe. Desmontar el sistema de filtración para su limpieza El sistema de filtración elimina la suciedad y los restos de comida y permite que el agua limpia pueda volver al ciclo. Para que la máquina pueda rendir al máximo, debe limpiar los filtros una vez por semana. Le recomendamos que retire los residuos y restos de comida más grandes tras cada ciclo de lavado y que lave el filtro con agua limpia. IMPORTANTE: nunca utilice el lavavajillas sin filtro. Una limpieza irregular del filtro reduce la eficiencia de lavado y puede dañar la vajilla.

1. Desenrosque el filtro grueso (C) en el sentido contrario a las agujas del reloj y retírelo.

2. Desmonte los filtros.

3. Una vez limpios, vuelva a montarlos en el orden correspondiente.

Indicaciones importantes sobre la limpieza del filtro

• Limpie el filtro grueso con un cepillo.

• No golpee los filtros durante la limpieza o podrían doblarse e influir negativamente en el rendimiento del aparato.97 Open Limpiar el lavavajillas

• Limpie el panel de control con un paño ligeramente húmedo y séquelo con cuidado.

• Lave la carcasa con cera de pulir adecuada para la máquina.

• No utilice objetos afilados, estropajos ni productos de limpieza agresivos.

• Limpie el borde de la puerta con un paño caliente y húmedo. Para que no entre el agua en el mecanismo de cierre, no utilice aerosoles. Cómo proteger la máquina de temperaturas muy bajas Durante el invierno, tenga en cuenta las siguientes indicaciones para proteger el lavavajillas de las bajas temperaturas. Tras cada lavado, realice las siguientes acciones::

1. Desconecte el enchufe de la toma de corriente.

2. Cierre la toma de agua y retire la manguera de entrada de la válvula de entrada.

3. Deje el agua escurrirse de la válvula y de la manguera en un recipiente.

4. Conecte de nuevo la manguera de entrada a la válvula.

5. Retire el filtro situado en el suelo del interior del lavavajillas y seque el agua con una esponja.

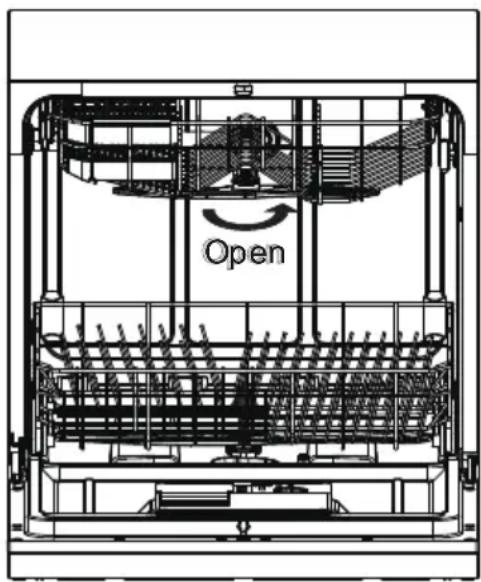

Limpieza del brazo aspersor Para una limpieza rutinaria, puede retirar el aspersor y limpiarlo de suciedad encrustada y cal. Para retirar el brazo superior, agárrelo por el centro y gírelo en el sentido de las agujas del reloj. Tire el brazo inferior hacia arriba para retirarlo. Enjuáguelo en agua jabonosa caliente y utilice un cepillo para limpiarlo. A continuación, vuelva a colocarlo correctamente Cómo realizar un mantenimiento adecuado del lavavajillas

• Después de cada lavado: cierre la entrada de agua y deje la puerta ligeramente abierta para que salga el vapor.

• Desconectar el enchufe: Antes de limpiar o reparar el aparato, desconéctelo de la toma de corriente.

• No utilice productos abrasivos o disolventes: para limpiar la carcasa o las juntas de goma no utilice productos abrasivos o disolventes. Utilice solamente un paño suave y un poco de agua con jabón. Para eliminar manchas y marcas, utilice un paño húmedo con algo de vinagre o un limpiador especial para el lavavajillas.

• Si no utiliza el lavavajillas durante un tiempo prolongado, recomendamos que realice primero un lavado sin vajilla. A continuación, retire el enchufe de la toma de corriente, cierre la entrada de agua y deje la puerta ligeramente abierta para que las juntas se conserven mejor y no se creen olores desagradables en la máquina.

• Mover la máquina: si tiene que mover el aparato intente mantenerlo vertical. Si esto no fuera posible, puede inclinarlo hacia la parte posterior.

• Juntas de la puerta: una de las causas de olores desagradables son los restos de comida que quedan atrapados en las juntas de la puerta. Limpie las juntas regularmente con una esponja húmeda.98 DETECCIÓN Y REPARACIÓN DE ANOMALÍAS Anomalía Posible causa Solución El lavavajillas no se enciende. El fusible se ha fundido o ha saltado. Sustituya los fusibles o vuelva a encender el interruptor de suministro eléctrico. Retire todos los dispositivos que dependan de la misma fuente de alimentación. No hay corriente. Asegúrese de que la máquina está encendida, la puerta cerrada y el cable de alimentación enchufado a la toma de corriente. La puerta no está bien cerrada. Asegúrese de que al cerrar la puerta, esta encaja correctamente. No se bombea agua del lavavajillas. La manguera de desagüe está doblada. Compruebe la manguera. El filtro está obstruido. Compruebe el filtro grueso. La salida de agua está obstruida. Compruebe la salida de agua y límpiela si es necesario. Si todavía tiene problemas, contacte con un especialista. Hay espuma en el interior del lavavajillas. Detergente inadecuado. Utilice solamente detergentes aptos para el lavavajillas. Si todavía se produce espuma, abra la puerta y deje que la espuma desaparezca. Introduzca un poco de agua fría en el interior del lavavajillas y cierre la puerta. Inicie cualquier programa de lavado para eliminar los restos. Exceso de abrillantador. Retire el exceso de detergente inmediatamente. Manchas de color en el interior del lavavajillas. Detergente con color. Utilice detergentes incoloros. Capa blanca en la superficie interior. Residuos minerales procedentes de agua dura. Limpie el interior de la máquina con un paño húmedo y un poco de detergente para lavavajillas. Para ello, utilice guantes y no emplee ningún otro producto de limpieza. Manchas de óxido en los cubiertos. Los cubiertos no son inoxidables. Lave solamente cubiertos inoxidables. No se ha iniciado ningún programa después de que haya rellenado el depósito de la sal. Tras el llenado inicie el programa rápido con el lavavajillas vacío. La tapa del depósito de sal está abierta. Asegúrese de que la tapa está bien cerrada.99 Anomalía Posible causa Solución Sonidos de golpes en el interior de la máquina. El brazo aspersor está cho- cando contra un objeto de la bandeja. Interrumpa el programa y coloque la vajilla de tal manera que no toque el brazo aspersor. Sonidos metálicos en el interior de la máquina. La vajilla se está moviendo. Interrumpa el programa y coloque la vajilla de tal manera que no se mueva. Sonidos de golpes en la tubería del agua. Puede deberse al cruce de las tuberías. No tiene ningún efecto en el funcionamiento del lavavajillas. Si no está seguro/a, contacte con un especialista. La vajilla no está limpia. La vajilla no se ha cargado correctamente. Siga las indicaciones de carga del lavavajillas. El programa no era lo sufici- entemente fuerte. Utilice el programa intensivo. Ha utilizado muy poco deter- gente. Utilice más detergente o cambie de producto. Hay objetos que bloquean los brazos aspersores. Coloque la vajilla en la máquina de tal forma que los brazos aspersores no queden bloqueados. El sistema de filtración está sucio o mal colocado. Limpie los filtros o colóquelos correctamente. Lim- pie los brazos aspersores. El vidrio se empaña. Combinación de agua blanda con mucho detergente. Utilice menos detergente y seleccione un progra- ma más corto para lavar y limpiar el vidrio. Marcas negras o grises en la vajilla. Las partes de aluminio han arañado la vajilla. Utilice un producto de limpieza no abrasivo. Restos de detergente en el depósito. La vajilla impide la disolución del detergente. Cargue cuidadosamente la vajilla en el lavavajillas. La vajilla no se seca Carga incorrecta. Siga las indicaciones de carga del lavavajillas. Muy poco detergente. Aumente la cantidad de detergente. La vajilla se ha retirado demasi- ado pronto. Deje la vajilla en la máquina durante 15 minutos una vez haya terminado el programa. Abra la puer- ta para que desaparezca la humedad. Programa incorrecto. En los programas cortos la temperatura de lavado y secado es menor. Utilice un programa con un tiempo de lavado mayor. El recubrimiento de los cubier- tos es de baja calidad. Este tipo de vajilla o cubiertos no son adecuados para su lavado en lavavajillas.100 Códigos de error Algunas averías se indican en el monitor con un código de error para avisarle del problema: Código Significado Posible causa E1 Avería en la toma de agua El grifo no está abierto, la entrada de agua se ha interrumpido o la presión del agua es demasiado baja. E3 No se alcanza la tempera- tura deseada. El elemento calefactor no funciona correctamente. E4 Fuga de agua. Una parte del lavavajillas pierde agua. Ed Error de comunicación entre el circuito impreso y el display. Circuito abierto o cable defectuoso.

INDICACIONES SOBRE LA RETIRADA DEL APARATO

Si el aparato lleva adherida la ilustración de la izquierda (el contenedor de basura tachado), entonces rige la directiva europea 2012/19/UE. Este producto no debe arrojarse a un contenedor de basura común. Infórmese sobre las leyes territoriales que regulan la recogida separada de aparatos eléctricos y electrónicos. Respete las leyes territoriales y no arroje aparatos viejos al cubo de la basura doméstica. Una retirada de aparatos conforme a las leyes contribuye a proteger el medio ambiente y a las personas a su alrededor frente a posibles consecuencias perjudiciales para la salud. El reciclaje ayuda a reducir el consumo de materias primas.

DECLARACIÓN DE CONFORMIDAD
