Tipo de producto	Lector/Grabador MiniDisc portátil
Marca	Sony
Modelo	MZ-R50
Dimensiones (Ancho x Alto x Profundidad)	108 x 19 x 78 mm
Peso (con batería)	220 g
Alimentación	1 pila AA (LR6) o adaptador de corriente
Autonomía (reproducción)	Aproximadamente 6 horas (pila alcalina)
Autonomía (grabación)	Aproximadamente 3 horas (pila alcalina)
Formato compatible	MiniDisc (grabable y pregrabado)
Funciones de grabación	Grabación digital estéreo/mono, detección de silencio, marcado automático de pistas
Funciones de reproducción	Reproducción normal, repetición, reproducción aleatoria, programación de pistas
Pantalla	Pantalla LCD retroiluminada
Micrófono incorporado	Sí, estéreo de electret
Salida de auriculares	Conector estéreo mini-jack de 3,5 mm
Conectividad	Entrada de línea (minijack), salida de línea (minijack), terminal de batería externa
Mantenimiento y limpieza	Limpiar la carcasa con un paño seco y suave. Utilizar un disco de limpieza para la cabeza óptica.
Seguridad	Utilizar solo pilas recomendadas. No exponer a la humedad ni a temperaturas extremas.
Piezas de repuesto y reparabilidad	Batería externa (DCC-E260), micrófonos estéreo (ECM-717, ECM-MS907, ECM-MS957), auriculares estéreo (MDR-D77, MDR-D55). Reparación por centro autorizado Sony.
Información general	Grabación y reproducción de calidad CD. Compatible con MiniDiscs de 74 y 80 minutos.

Preguntas frecuentes - MZ-R50 SONY

¿Cómo insertar un MiniDisc en el MZ-R50?

Abra la tapa del reproductor deslizando el pestillo. Inserte el MiniDisc con la etiqueta hacia arriba y la ranura de grabación visible (si está abierta). Cierre la tapa hasta que haga clic.

¿Cómo grabar usando el micrófono incorporado?

Asegúrese de que haya un MiniDisc virgen o regrabable insertado. Presione el botón REC (grabación) y luego PLAY para iniciar. Hable o coloque el dispositivo cerca de la fuente de sonido. Presione STOP para finalizar.

¿Por qué mi MZ-R50 no se enciende?

Verifique primero la pila: inserte una pila AA alcalina nueva respetando la polaridad. Si el dispositivo aún no se enciende, pruebe con un adaptador de corriente (no incluido). Si el problema persiste, contacte a un centro de servicio Sony.

¿Cómo limpiar la cabeza óptica del MZ-R50?

Utilice un MiniDisc de limpieza especial (disponible comercialmente). Inserte como un disco normal e inicie la reproducción. El disco de limpieza cepillará la lente. Nunca limpie con un hisopo de algodón o líquido.

¿Cuál es la autonomía de la pila?

Con una pila alcalina nueva, puede obtener aproximadamente 6 horas de reproducción y 3 horas de grabación. La autonomía varía según el volumen y las condiciones de uso.

¿Cómo borrar una grabación en un MiniDisc?

El MZ-R50 permite borrar pistas individualmente. Inserte el disco, presione EDIT, seleccione ERASE con las teclas de desplazamiento, luego elija la pista a borrar. Confirme con ENTER.

¿Se pueden usar MiniDiscs de 80 minutos?

Sí, el MZ-R50 es compatible con MiniDiscs de 74 minutos (estándar) y de 80 minutos (larga duración). Asegúrese de usar discos de calidad.

¿Cómo conectar el MZ-R50 a un equipo de música?

Use un cable de audio con conector mini-jack de 3,5 mm en ambos extremos. Conecte la salida LINE OUT del reproductor a la entrada LINE IN (o AUX) de su equipo. Ajuste el volumen en el reproductor.

¿Qué hacer si el dispositivo no graba?

Verifique que el MiniDisc insertado esté virgen o regrabable (la ranura de protección debe estar abierta). Asegúrese de que la pila esté suficientemente cargada. Si el problema persiste, reinicie el dispositivo retirando la pila durante 30 segundos.

¿Cómo proteger una grabación contra el borrado?

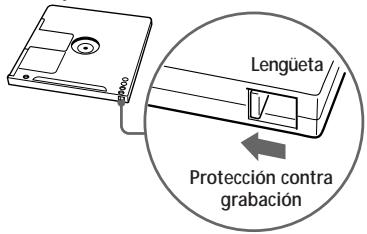

Para bloquear un MiniDisc y evitar el borrado accidental, deslice la pequeña lengüeta en el borde del disco para cerrar la ranura. Así, el disco estará en modo de solo lectura.

MANUAL DE USUARIO MZ-R50 SONY

Manual de instrucciones ES

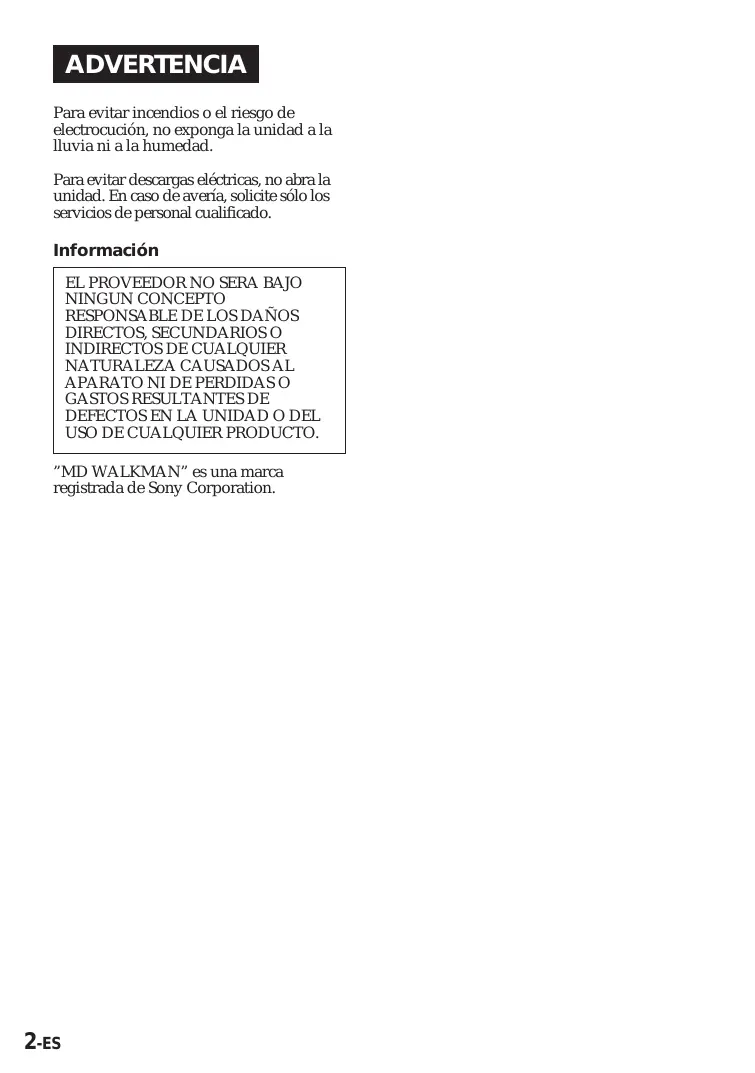

Para evitar incendios o el riesgo de electrocución, no exponga la unidad a la lluvia ni a la humedad.

Para evitar descargas eléctricas, no abra la unidad. En caso de avería, solicite sólo los servicios de personal cualificado.

Información

EL PROVEEDOR NO SERA BAJO NINGUN CONCEPTO RESPONSABLE DE LOS DAÑOS DIRECTOS, SECUNDARIOS O INDIRECTOS DE CUALQUIER NATURALEZA CAUSADOS AL APARATO NI DE PERDIDAS O GASTOS RESULTANTES DE DEFECTOS EN LA UNIDAD O DEL USO DE CUALQUIER PRODUCTO.

"MD WALKMAN" es una marca registrada de Sony Corporation.

¡Bienvenido!

¡Bienvenido al mundo del minidisco! A continuación, se enumeran algunas de las características y funciones que descubrirá con la nueva grabadora MiniDisc.

• Memoria resistente a golpes — Compensación de hasta 40 segundos de error de lectura óptica.
• Fácil utilización con el nuevo mando a distancia — Guarde la unidad principal en un bolsillo y maneje el reproductor MiniDisc mediante el mando de desplazamiento del mando a distancia; el visor muestra información de los temas, el modo de reproducción y la carga de las pilas.

- Grabación de alta fidelidad — Mediante la toma de entrada digital óptica, obtendrá grabaciones con sonido de alta fidelidad, con un nivel mínimo de ruido y distorsión.

- Dial de selección vertical — Podrá seleccionar los temas deseados directamente con sólo girar un dial.

- Sincrograbación digital — La grabadora inicia e introduce en pausa automáticamente la grabación en sincronización con el equipo digital conectado.

- Convertidor de velocidad de muestreo — Esta unidad permite grabar programas de equipos digitales con otras velocidades de muestreo, como un sintonizador BS o una platina DAT.

- Grabación de larga duración con sonido monofónico — Podrá realizar grabaciones de hasta 148 minutos en un disco con sonido monofónico.

- Indicador de posición — Podrá comprobar la posición actual del disco en el visor.

- Función de impresión de fecha y hora — El reloj incorporado graba automáticamente la fecha y la hora cuando realice una grabación.

- Función de título — Podrá comprobar los títulos de los temas y de los discos con el visor mientras reproduce/graba un MD.

Indice

¡Grabación inmediata de un MD!......6

¡Reproducción inmediata de un MD! 8

Diferentes formas de grabación 10

Dos formas de conexión a una fuente de sonido 10

Grabación con entrada digital 11

Para iniciar/detener la grabación sincronizada con el reproductor (sincrograbación) 11

Grabación con micrófono 12

Grabación con sonido monofónico para duplicar el tiempo normal de grabación.... 13

Ajuste manual del nivel de grabación (Grabación manual) ...... 14

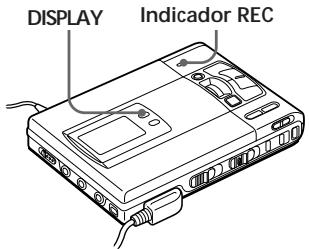

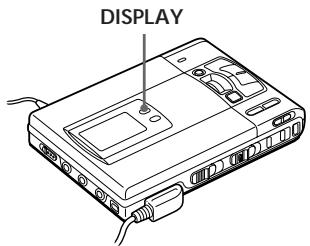

Comprobación del tiempo restante o la posición de grabación ..... 15

En la grabadora 15

En el mando a distancia 15

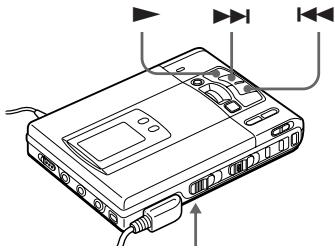

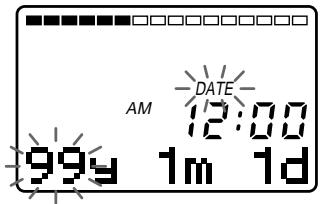

Ajuste del reloj para imprimir la hora de grabación 16

Diferentes formas de reproducción 18

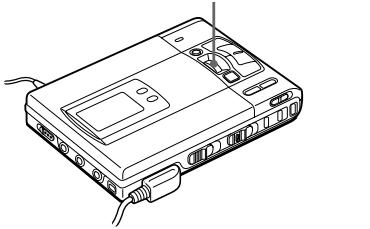

Selección directa del número o nombre de tema 18

Reproducción repetida de temas.... 18

Enfasis de los graves (DIGITAL MEGA BASS) 19

Protección de los oídos (AVLS) 19

Comprobación del tiempo restante o la posición de reproducción.... 20

En la grabadora 20

En el mando a distancia 21

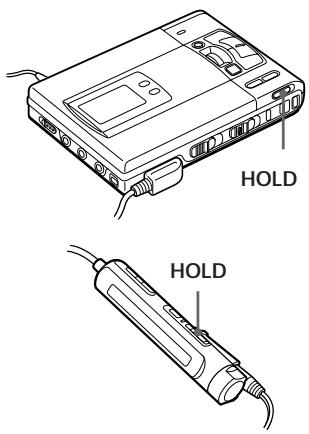

Bloqueo de los controles (HOLD) 21

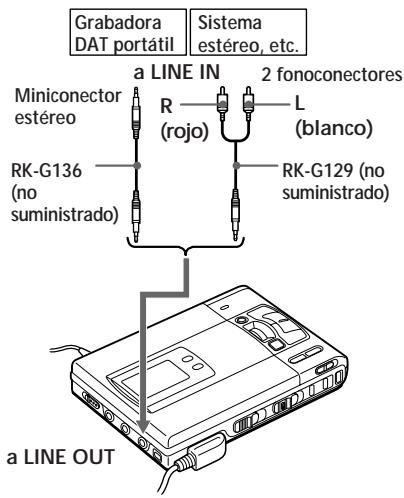

Conexión de un sistema estéreo 22

Edición de temas grabados 22

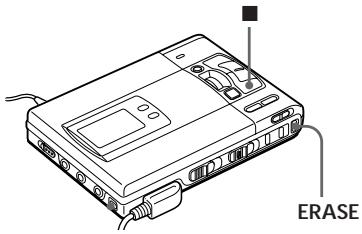

Borrado de temas 22

Para borrar un tema 22

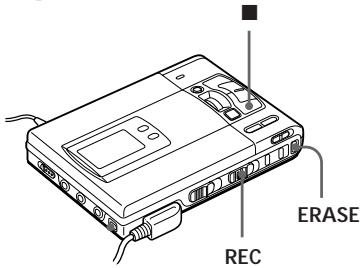

Para borrar todo el disco 22

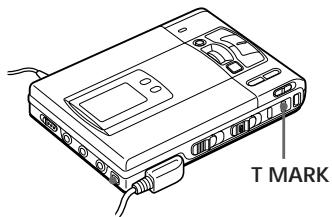

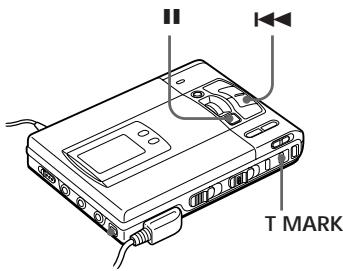

Inserción de una marca de tema.... 23

Borrado de una marca de tema 23

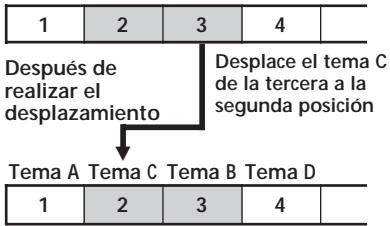

Desplazamiento de temas grabados 24

Asignación de etiqueta a grabaciones 24

Fuentes de alimentación 26

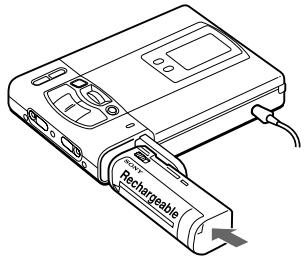

Uso de una pila recargable de ion-litio 26

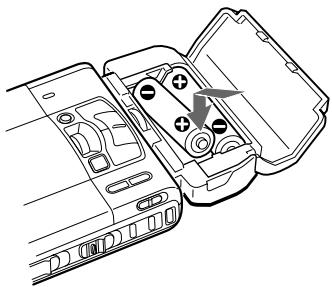

Uso de pilas secas 27

Información complementaria 28

Precauciones 28

Solución de problemas.... 30

Limitaciones del sistema 32

Mensajes 33

Especificaciones 35

¿Qué es un MD? 37

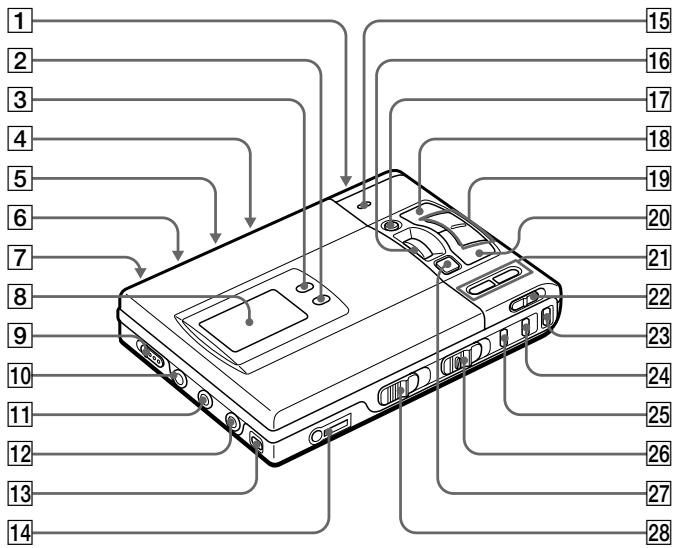

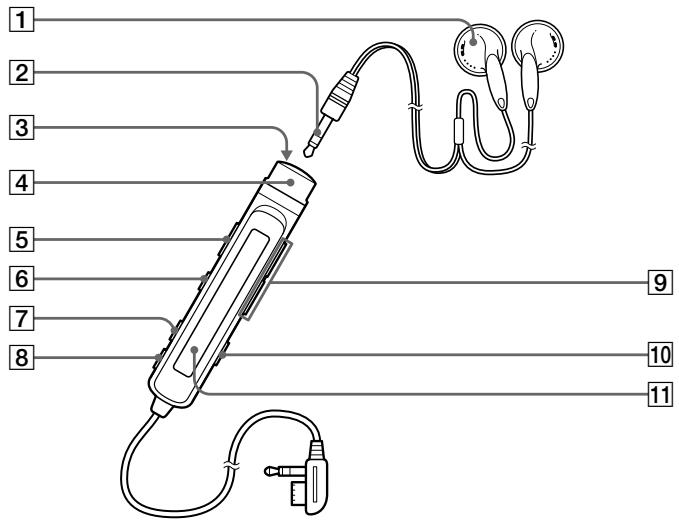

Controles 39

¡Grabación inmediata de un MD!

El sonido de reproductores de discos compactos, platinas de cassettes, etc., se enviará como señal analógica, aunque se grabará digitalmente y en estéreo. Para grabar de una fuente digital, consulte “Grabación con entrada digital” (página 11).

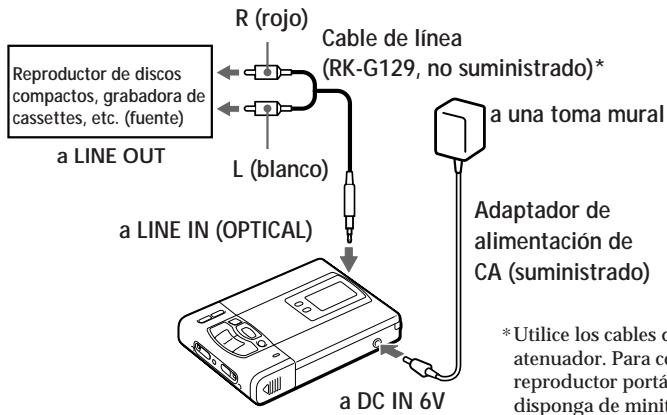

1 Conexiones.

* Utilice los cables de conexión sin atenuador. Para conectar un reproductor portátil de CD que disponga de minitoma estéreo, emplee el cable de conexión RK-G136 (no suministrado).

2 Inserte un MD grabable.

② Inserte un MD grabable con la cara de la etiqueta hacia arriba y presione la tapa para cerrarla.

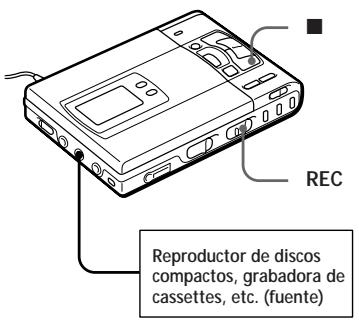

3 Grabe un MD.

① Pulse y deslice REC hacia la derecha.

Se ilumina “REC” y se inicia la grabación.

② Reproduzca el disco compacto o la cinta que desea grabar.

Para detener la grabación, pulse ■.

“Data Save” o “Toc Edit” parpadean mientras se graban datos de la grabación (los puntos de inicio y fin de los temas, etc.). No mueva ni golpee la grabadora, ni desconecte la fuente de alimentación mientras la indicación parpadea en el visor.

Para	Pulse
Realizar una pausa.	III^1) Vuelva a pulsar II para reanudar la grabación.
Grabar desde el final de la grabación anterior.	END SEARCH y deslice REC.
Grabar parcialmente sobre la grabación anterior.	▶, ▶▶l o ◀◀◀ para localizar el punto de inicio de grabación y pulse ■ para detenerla. A continuación, deslice REC.
Extraer el MD.	■ y abra la tapa. ^2)

1) Se añade una marca de tema en el punto en el que pulsó Ⅲ, por lo que la parte restante del tema se cuenta como un nuevo tema.
2) Al abrir la tapa, el punto de inicio de grabación cambiará al comienzo del primer tema. Compruebe el punto de inicio de grabación en el visor.

Si la grabación no se inicia

• Compruebe que la grabadora no se encuentra bloqueada (página 21).
• Compruebe que el MD no está protegido contra grabación (página 30).
• No es posible grabar en minidiscos comerciales pregrabados.

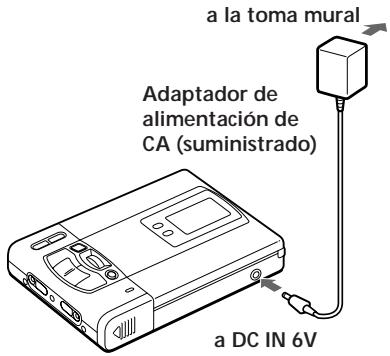

Para los modelos suministrados con el adaptador de enchufe de CA

Si el adaptador de alimentación de CA no encaja en la toma mural, utilice el adaptador de enchufe de CA.

• El nivel del sonido grabado se ajusta de forma automática.
• Es posible controlar el sonido durante la grabación. Conecte los auriculares suministrados con mando a distancia en / REMOTE y ajuste el volumen pulsando VOLUME +/- (VOL +/- en el mando a distancia). Esto no tiene efecto en el nivel de grabación.

¡Reproducción inmediata de un MD!

Para utilizar la grabadora con pilas recargables o pilas secas, consulte "Fuentes de alimentación" (páginas 26, 27).

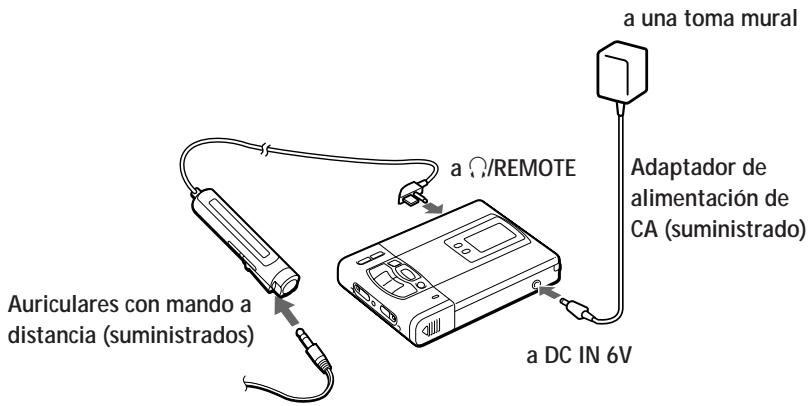

1 Conexiones.

2 Inserte un MD.

② Inserte un MD con la cara de la etiqueta hacia arriba y presione la tapa para cerrarla.

3

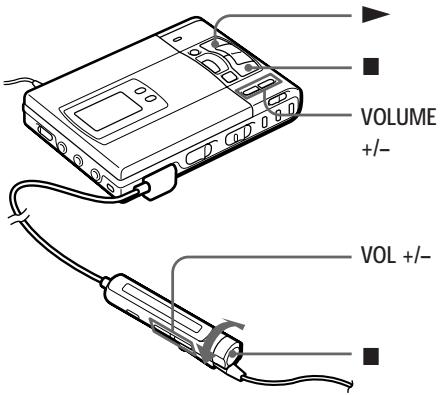

Reproduzca un MD.

① Pulse ▶ (Gire el control a ▶•▶▶I en el mando a distancia).

Se escucha un pitido breve en los auriculares.

② Pulse VOLUME (VOL en el mando a distancia) +/- para ajustar el volumen.

El volumen se mostrará en el visor.

Para detener la reproducción, pulse ■.

Se escucha un pitido prolongado en los auriculares.

Para	Pulse (pitidos en los auriculares)
Realizar una pausa	II (pitidos breves y constantes)Vuelva a pulsar II para reanudar la reproducción
Localizar el comienzo del tema actual	◀◀ una vez (gire el control a ◀◀ en el mando a distancia) (tres pitidos breves)
Localizar el comienzo del tema siguiente	▶◀ una vez (gire el control a ▶•▶▶I en el mando a distancia) (dos pitidos breves)
Retroceder durante la reproducción1)	Mantenga pulsado ◀◀ (mantenga girado el control en ◀◀ en el mando a distancia)
Avanzar durante la reproducción1)	Mantenga pulsado ▶▶I (mantenga girado el control en ▶•▶▶I en el mando a distancia)
Extraer el MD	■ y abra la tapa.2)

1) Para retroceder o avanzar rápidamente sin escuchar el sonido, pulse II y mantenga pulsado ◀◀◀ o ▶▶.
2) Al abrir la tapa, el punto de inicio de reproducción cambiará al comienzo del primer tema.

Si la reproducción no se inicia

Compruebe que la grabadora no se encuentra bloqueada (página 21).

Si utiliza auriculares opcionales

Utilice sólo auriculares con minitomas estéreo. No es posible utilizar auriculares con microtomas.

La reproducción conmutará automáticamente entre estereofónica y monofónica en función de la fuente de sonido.

Dos formas de conexión a una fuente de sonido

La toma de entrada de esta grabadora funciona como toma de entrada digital o analógica. Conecte la grabadora a un reproductor de discos compactos o a una grabadora de cassettes mediante la entrada digital o la analógica. Consulte los apartados “Grabación con entrada digital” (página 11) para grabar mediante una entrada digital, y “¡Grabación inmediata de un MD!” (página 6) para grabar mediante una entrada analógica.

Diferencia entre entradas digitales y analógicas

Diferencia	Entrada digital	Entrada analógica (línea)
Fuente conectable	Equipo con una toma de salida digital óptica	Equipo con una toma de salida analógica (línea)
Cable utilizable	Cable digital (con conector o miniconector óptico)	Cable de línea (con 2 fonoconectores o un miniconector estéreo)
Señal de la fuente	Digital	AnalógicaIncluso si conecta una fuente digital (como un CD), la señal que se envía a la grabadora es analógica.
Números de temas grabados	Marcados (copiados) automáticamente•en las mismas posiciones que la fuente•cuando la grabadora se detiene durante la grabación.	Marcados automáticamente•después de más de 2 segundos del segmento en blanco o en nivel bajo•cuando la grabadora se detiene durante la grabación.Es posible borrar marcas que no sean necesarias después de la grabación (“Borrado de una marca de tema”, página 23).
Nivel de sonido grabado	El mismo que la fuente	Ajustado automáticamente. Es posible ajustarlo también manualmente (“Ajuste manual del nivel de grabación”, página 14).

Notas

Es posible que las marcas de tema no se copien correctamente:

• si graba de algunos reproductores de discos compactos o de multidiscos utilizando la entrada digital.
• si la fuente se encuentra en modo de reproducción de programa o aleatoria mientras graba utilizando la entrada digital. En este caso, reproduzca la fuente en modo de reproducción normal.

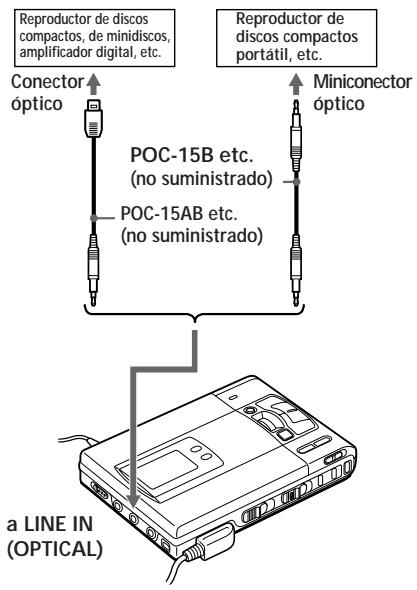

Grabación con entrada digital

Esta unidad tiene un convertidor de velocidad de muestreo incorporado para que puedan grabarse programas de equipos digitales con otras velocidades de muestreo, como un sintonizador BS o una platina DAT.

1 Inserte un MD grabable e inicie la grabación. Para las operaciones de grabación, consulte “¿Grabación inmediata de un MD!” (página 6). Para grabar de un reproductor de discos compactos portátil, introduzca éste en el modo de pausa y, a continuación, inicie la grabación.

La toma LINE IN (OPTICAL) se emplea como entrada tanto digital como analógica

La grabadora reconoce automáticamente el tipo de cable de línea y conmuta a la entrada digital o a la analógica.

Notas

• Es posible realizar grabaciones digitales sólo desde una salida de tipo óptico.
• Al grabar desde un reproductor de discos compactos portátil, reproduzca utilizando la alimentación de CA y desactive las funciones de protección contra omisión del sonido (como ESP*).
  * Protección electrónica contra sacudidas

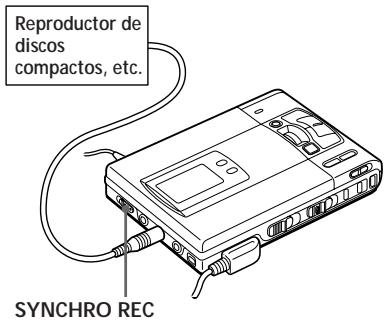

Para iniciar/detener la grabación sincronizada con el reproductor de fuente (sincrograbación)

Es posible realizar grabaciones digitales fácilmente de una fuente digital en un MD.

Antes de efectuar la sincrograbación, realice las conexiones necesarias a la fuente digital con un cable digital e inserte un MD grabable.

1 Deslice SYNCHRO REC a la posición ON. Aparece “SYNC” en el visor.

continuación

2 Pulse el botón REC y deslícelo a la derecha. La grabadora activa el modo de grabación en espera.
3 Active el reproductor fuente. La grabadora inicia la grabación cuando recibe el sonido de reproducción.

Para detener la grabación, pulse ■.

• No es posible introducir el modo de pausa manualmente durante la sincrograbación.
• Si el reproductor no emite ningún sonido durante más de 3 segundos en la sincrograbación, la grabadora activa el modo de espera automáticamente. Cuando el reproductor comienza a emitir sonido otra vez, la grabadora reanuda la sincrograbación. Si la grabadora está en el modo de espera durante 5 minutos o más, se detiene automáticamente.

Notas

• No active SYNCHRO REC una vez realizado el paso 2. La grabación puede no realizarse correctamente.
• Si graba en modo monofónico, siga los pasos 1 y 2 de “ Grabación con sonido monofónico para duplicar el tiempo normal de grabación “ (página 13) antes de realizar una sincrograbación.

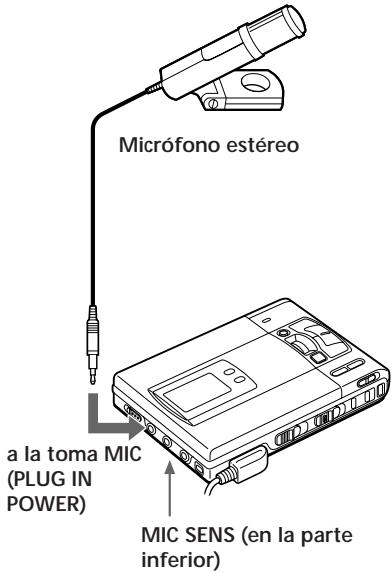

Grabación con micrófono

Conecte un micrófono estéreo ECM-717, ECM-MS907, ECM-MS957, etc., (no suministrado) a la toma MIC (PLUG IN POWER).

1 Seleccione la sensibilidad con MIC SENS (en la parte inferior de la grabadora). Normalmente, debe ajustarlo en HIGH. Si graba sonidos altos como un concierto en directo, ajústelo en LOW.

2 Inserte un MD grabable e inicie la grabación. Pulse REC y deslícelo hacia la derecha. “REC” se ilumina y la grabación se inicia. Para obtener más información, consulte “¡Grabación inmediata de un CD!” (página 6).

Nota

Para grabar con micrófono, en primer lugar debe desconectar cualquier fuente digital, ya que, en caso contrario, la grabadora no cambiará a la entrada de micrófono.

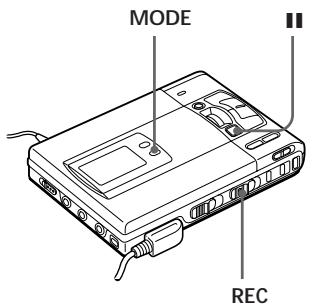

Grabación con sonido monofónico para duplicar el tiempo normal de grabación

Para grabaciones de larga duración, grabe con sonido monofónico. El tiempo de grabación se duplica con respecto al tiempo normal.

1 Mientras pulsa II, pulse y deslice REC hacia la derecha.
La grabadora activa el modo de grabación en espera.

2 Pulse MODE. Aparece “Mono REC” en el visor y la grabadora cambia al modo de grabación monofónica. Pulse MODE otra vez para grabar en modo estereofónico.

3 Vuelva a pulsar II para iniciar la grabación.

4 Reproduzca la fuente de sonido.

Para detener la grabación, pulse ■. La grabadora volverá al modo de grabación estereofónica la próxima vez que grabe.

Notas

• Si graba de una fuente estereofónica con sonido monofónico, se mezclará el sonido de los canales izquierdo y derecho.
• No es posible grabar en modo monofónico si SYNCHRO REC está deslizado en ON.
• Los minidiscos grabados con sonido monofónico sólo pueden reproducirse con un reproductor/grabadora de minidiscos provisto de la función de reproducción monofónica.

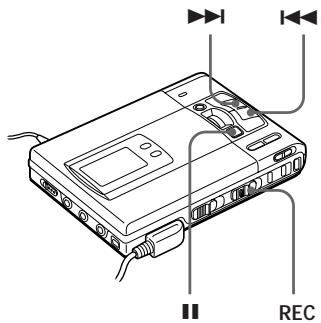

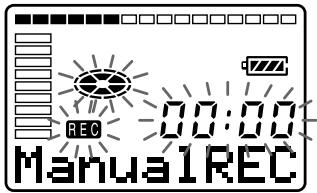

Ajuste manual del nivel de grabación (Grabación manual)

Si graba con una entrada analógica, el nivel de sonido se ajusta automáticamente. Es posible ajustar el nivel manualmente, si es necesario.

1 Mientras mantiene pulsado II, pulse y deslice REC hacia la derecha durante más de 2 segundos. Aparece “ManualREC” y la grabadora introduce el modo de pausa de grabación. Para volver al control automático, pulse y deslice REC hacia la derecha otra vez durante más de 2 segundos mientras la grabadora se encuentra en el modo de espera.

2 Reproduzca la fuente.

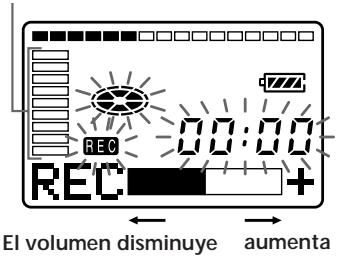

3 Mientras observa el medidor de nivel en el visor, ajuste el nivel de grabación pulsando ▶▶▶ (+) o ◀◀◀ (-).

Ajuste el nivel de forma que llegue al séptimo indicador desde abajo en el máximo nivel de entrada.

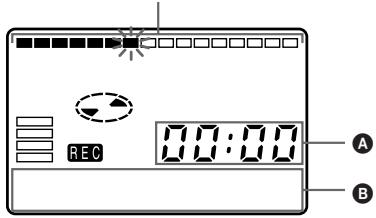

Medidor de nivel

Nota

Ajuste el nivel de grabación mientras la grabadora se encuentra en el modo de espera. No es posible ajustarlo durante la grabación.

4 Vuelva a pulsar II para iniciar la grabación.

Para detener la grabación, pulse ■.

El control de nivel de grabación vuelve a activarse como control automático.

Al grabar con la entrada de micrófono, seleccione la sensibilidad con MIC SENS (página 12).

Comprobación del tiempo restante o la posición de grabación

En la grabadora

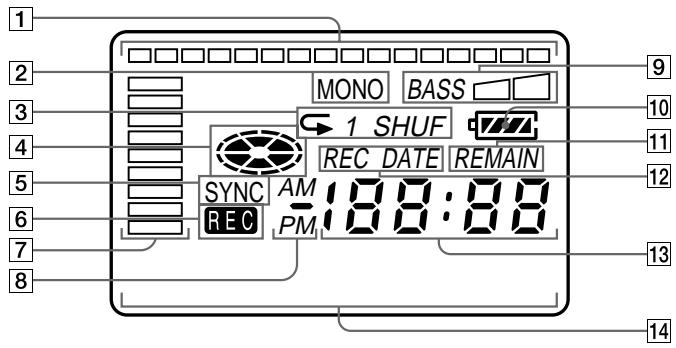

1 Pulse DISPLAY durante la grabación o mientras la grabadora se encuentra en el modo de parada. Cada vez que lo pulsa, el visor cambia de la siguiente forma.

Puntero de posición (indica la posición actual en el MD)

Durante la grabación

A	B
Tiempo transcurrido	Número de tema
Tiempo restante de grabación	Número de tema
Hora actual1)	Fecha actual1)

^1) Aparece sólo si el reloj está ajustado.

En el modo de parada

A	B
Tiempo transcurrido	Número de tema
Tiempo restante de grabación	Nombre de tema ^1)
Tiempo restante después de la posición actual	Nombre de disco ^1)
Hora actual ^2)	Fecha actual ^2)

^1) Aparece sólo si se ha etiquetado el tema.
^2) Aparece sólo si el reloj está ajustado.

En el mando a distancia

1 Pulse DISPLAY durante la grabación o mientras la grabadora se encuentra en el modo de parada. Cada vez que lo pulsa, el visor cambia de la siguiente forma.

Durante la grabación

A	B
Número de tema	Tiempo transcurrido
Número de tema	Tiempo restante de grabación
—	Hora actual1)

^1) Aparece sólo si el reloj está ajustado.

En el modo de parada

A	A
Número de tema	Tiempo transcurrido
Número de tema	Nombre de tema ^1)
Número de temas del disco ^1)	Nombre de disco ^1)
—	Hora actual ^2)

^1) Aparece sólo si se ha etiquetado el tema.
^2) Aparece sólo si el reloj está ajustado.

continuación

Para comprobar la condición de grabación

El indicador REC se ilumina o parpadea en función de la condición de grabación.

Condición de grabación	Indicador REC
Durante la grabación	se ilumina o parpadea en función del volumen de la fuente durante la grabación con un micrófono (espejo de voz)
Grabación en espera	parpadea
Tiempo disponible de grabación inferior a 3 minutos	parpadea lentamente
Se ha añadido una marca de tema	se apaga momentáneamente

Si desea comprobar la posición de reproducción o el nombre de tema durante la reproducción, consulte la página 20.

Ajuste del reloj para imprimir la hora de grabación

Para imprimir la fecha y la hora en el MD al grabar, es necesario en primer lugar ajustar el reloj.

CLOCK SET
(en la parte inferior)

1 Conecte la fuente de alimentación. Utilice el adaptador de alimentación de CA suministrado.
2 Pulse CLOCK SET situado en la parte inferior de la grabadora. Utilice un objeto con punta. Los dígitos del año parpadean.

3 Cambie el año actual pulsando ◀◀◀ o ▶▶◀.

Para cambiar los dígitos rápidamente, mantenga pulsado ◀◀◀ o ▶▶▶.

4 Pulse ▶ para introducir el año. El dígito del mes parpadea.
5 Repita los pasos 3 y 4 para introducir el mes, día, hora y minutos actuales. Cuando pulse ▶ para introducir los minutos, el reloj comenzará a funcionar.

Si comete algún error mientras ajusta el reloj

Pulse ■ y vuelva a ajustarlo desde el paso

1. Es posible omitir un paso pulsando ▶.

Para visualizar la hora actual

Cuando la grabadora no se encuentre en funcionamiento o durante la grabación, pulse DISPLAY varias veces hasta que la hora actual aparezca en el visor.

Para visualizar la hora en el sistema de 24 horas

Mientras ajusta el reloj, pulse DISPLAY. Para visualizar la hora en el sistema de 12 horas, vuelva a pulsar DISPLAY.

Carga de la pila incorporada en el reloj Cuando utilice la grabadora por primera vez o si vuelve a utilizarla después de un largo período de tiempo, cargue la pila incorporada del reloj.

Después de ajustar el reloj, deje la grabadora conectada a la alimentación de CA durante 2 horas aproximadamente para cargar la pila incorporada. Una vez cargada, la duración aproximada de la pila es de un mes si no conecta la unidad a ninguna fuente de alimentación. La grabadora cargará automáticamente la pila incorporada mientras está conectada a la alimentación de CA, a las pilas secas o a las pilas recargables.

▶Diferentes formas de reproducción

Selección directa del número o nombre de tema

Es posible seleccionar el tema deseado directamente usando el dial de selección vertical.

Dial de selección vertical

1 Gire el dial de selección para elegir un tema y púlselo para reproducir el tema seleccionado.

Girar para seleccionar.

Pulsar para reproducir.

Al girar el dial de selección, aparece el nombre del tema* en el visor. Para reproducir el tema elegido, pulse el dial de selección.

* Si el tema no dispone de etiqueta, sólo aparece el número de tema en el visor.

Si selecciona un tema en el modo de reproducción aleatoria, la reproducción aleatoria se inicia desde el tema elegido.

Reproducción repetida de temas

Existen tres formas de reproducción repetida de temas — repetición de todos los temas, de un tema y aleatoria.

1 Pulse MODE (PLAY MODE en el mando a distancia) mientras la grabadora reproduce un MD. Cada vez que pulsa este botón, la indicación de modo de reproducción cambia de la siguiente forma.

Ej.; Visor de la unidad principal

Indicación de modo de reproducción

Indicación	Modo de reproducción
ninguna (reproducción normal)	Todos los temas se reproducen una vez.
“ ” (repetición de todos los temas)	Todos los temas se reproducen de forma repetida.
“ 1” (repetición de un solo tema)	Un solo tema se reproduce de forma repetida.
“ SHUF ” (repetición aleatoria)	Todos los temas se reproducen de forma repetida en orden aleatorio.

Enfasis de los graves (DIGITAL MEGA BASS)

La función de elevación de graves intensifica el sonido de baja frecuencia para obtener reproducciones de sonido de mayor calidad. Sólo tiene efecto en el sonido de los auriculares.

Cada vez que lo pulsa, la indicación de elevación de graves cambia de la siguiente forma.

Indicación de elevación de graves

Indicación	Modo de reproducción
ninguna	Reproducción normal
“BASS □”	Elevación de graves (efecto moderado)
“BASS □□”	Elevación de graves (efecto intenso)

Notas

• Si el sonido se distorsiona al enfatizar los graves, disminuya el volumen.
• La función de elevación de graves no afecta al sonido de grabación.
• La función de elevación de graves no se activa cuando se conecta un cable de línea a la toma LINE OUT de la grabadora.

Protección de los oídos (AVLS)

La función AVLS (Sistema automático limitador de volumen) limita el volumen máximo para proteger los oídos.

1 Ajuste AVLS en la parte inferior de la grabadora a la posición LIMIT. Al intentar subir el volumen excesivamente, aparece "AVLS" en el visor. El volumen se mantiene a un nivel moderado.

Comprobación del tiempo restante o la posición de reproducción

En la grabadora

1 Pulse DISPLAY durante la reproducción.

Cada vez que pulsa DISPLAY, el visor cambia de la siguiente manera.

Puntero de posición (indica la posición actual en el MD)

A	B
Tiempo transcurrido	Número de tema
Tiempo restante del tema actual	Nombre de tema ^1)
Tiempo restante después de la posición actual	Nombre de disco ^1)
Tiempo de grabación ^2)	Fecha de grabación ^2)

^1) Aparece sólo si se ha etiquetado el tema.
^2) Aparece sólo si el reloj está ajustado.

En el mando a distancia

1 Pulse DISPLAY durante la reproducción.

Cada vez que pulsa DISPLAY, el visor cambia de la siguiente manera.

A	B
Número de tema	Tiempo transcurrido
Número de tema	Nombre de tema ^1)
Número de temas del disco	Nombre de disco ^1)
—	Tiempo de grabación ^2)

^1) Aparece sólo si se ha etiquetado el tema.
^2) Aparece sólo si el reloj está ajustado.

Si desea comprobar el tiempo restante o la posición de grabación durante la grabación o en el modo de parada, consulte la página 15.

Bloqueo de los controles (HOLD)

Utilice esta función para evitar el empleo accidental de los botones al transportar la grabadora.

1 Deslice HOLD en la dirección de

Deslice HOLD en la grabadora para bloquear los controles de ésta. Deslice HOLD en el mando a distancia para bloquear los controles de éste.

Deslice HOLD en dirección contraria a la flecha para desbloquear los controles.

Conexión de un sistema estéreo

Conecte la toma LINE OUT de la grabadora a las tomas LINE IN de un amplificador o de un reproductor de cintas con un cable de línea (RK-G129 o RK-G136, no suministrado). La salida es analógica. La grabadora reproduce el MD digitalmente y envía señales analógicas al equipo conectado.

Nota

La función de elevación de graves no funciona o se cancelará si la toma LINE OUT está conectada con un cable de línea.

▶Edición de temas grabados

Es posible editar grabaciones insertando/borrando marcas de tema o asignando etiquetas a temas y minidiscos. No es posible editar minidiscos comerciales pregrabados.

Notas sobre la edición

• No mueva ni golpee la grabadora mientras "Toc Edit"* parpadea en el visor.
• No es posible editar temas de un MD protegido contra grabación. Antes de editar los temas, cierre la lengüeta situada en el lado del MD.

* TOC = Indice de contenido

Borrado de temas

Para borrar un tema

Tenga en cuenta que no es posible recuperar las grabaciones que borre. Compruebe el tema antes de borrarlo.

1 Pulse ERASE mientras se reproduce el tema que desea borrar.
El visor muestra alternativamente los mensajes “Erase OK?” y “Push Erase”, y la grabadora reproduce el tema seleccionado de forma repetida. Para cancelar el borrado, pulse ■.

2 Compruebe el número de tema en el visor y vuelva a pulsar ERASE.

El tema se borra del MD y los restantes se vuelven a numerar.

Para borrar una parte de un tema

Añada marcas de tema al comienzo y al final de la parte que desea borrar, y, a continuación, bórrela.

Para borrar todo el disco

Es posible borrar con rapidez todos los temas y los datos del MD de una vez. Tenga en cuenta que no es posible recuperar las grabaciones que borre. Asegúrese de comprobar el contenido del disco que desea borrar.

1 En el modo de parada, mantenga pulsado ERASE y pulse y deslice REC hacia la derecha.
El visor muestra alternativamente los mensajes “All Erase?” y “Push Erase” en el visor. Para cancelar el borrado, pulse ■.

2 Vuelva a pulsar ERASE. “Toc Edit” parpadea en el visor. Una vez terminado el borrado, aparece “BLANK DISC”.

Inserción de una marca de tema

Es posible añadir marcas de tema para que la parte posterior a la nueva marca de tema se cuente como un nuevo tema. Los números de tema aumentarán de la siguiente forma.

Aumento del número de temas

1 Mientras la grabadora reproduce o detiene un MD, pulse T MARK en la grabadora en el punto que desea marcar. Aparece “MARK ON” en el visor y se inserta una marca de tema. El número de tema se incrementará en uno.

Para añadir marcas de tema durante la grabación

Pulse T MARK en la grabadora o TRACK MARK en el mando a distancia.

Nota

El botón TRACK MARK del mando a distancia no funciona durante la reproducción.

Borrado de una marca de tema

Si graba con entrada analógica (línea), es posible que se graben marcas de tema innecesarias cuando el nivel de grabación es bajo. Es posible borrar una marca de tema para combinar los temas antes y después de la marca. Los números de tema cambiarán de la siguiente forma.

Disminución del número de temas

1 Mientras la grabadora reproduce el tema cuya marca desea borrar, pulse II para realizar una pausa.
2 Localice la marca de tema pulsando ligeramente. Por ejemplo, para borrar la tercera marca de tema, localice el comienzo del tercer tema. Aparece “00:00” en el visor
3 Pulse T MARK para borrar la marca. Aparece “MARK OFF” en el visor. Se borra la marca y se combinan los dos temas.

Al borrar una marca de tema, la fecha, hora y nombre asignados a dicha marca de tema también se borran.

Desplazamiento de temas grabados

Es posible cambiar el orden de los temas grabados.

Antes de realizar el desplazamiento Tema A Tema B Tema C Tema D

1 Dial de selección vertical Mientras reproduce el tema que desea mover, mantenga pulsado ▶ y pulse TITLE/ENTER.
La grabadora reproduce el tema seleccionado de forma repetida. Por ejemplo, arriba, aparece
“MV003→003” en el visor.

2 Gire el dial de selección vertical para seleccionar la nueva posición de tema.

Por ejemplo, arriba, gire el dial de selección hasta que aparezca “MV003→002” en el visor. Para cancelar el desplazamiento, pulse ■.

3 Vuelva a pulsar TITLE/ENTER. El desplazamiento ha finalizado y la grabadora reproduce el tema desplazado.

También es posible desplazar el tema pulsando el dial de selección en el paso 3.

Asignación de etiqueta a grabaciones

Es posible asignar etiqueta con letras, números y marcas a los minidiscos y los temas que grabe. Es posible incluir en cada etiqueta hasta 200 caracteres y asignar a cada MD un máximo de 1700 caracteres.

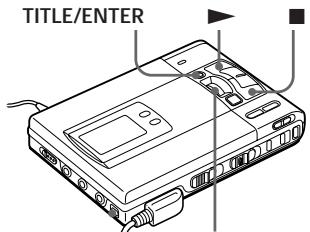

1 Reproduzca el tema al que desea asignar la etiqueta.
Inserte el MD grabable al que desea asignar la etiqueta.
Si ya hay un MD insertado, pulse para que la grabadora deje de funcionar.

2 Pulse TITLE/ENTER.

Si ha seleccionado un tema en el paso 1 anterior, la grabadora lo reproducirá de forma repetida. Un cursor parpadea en el visor.

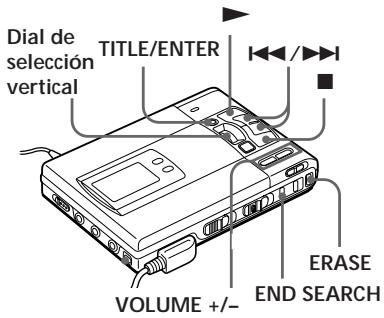

3 Utilice el dial de selección vertical para seleccionar e introducir un carácter.

Girar para seleccionar.
Pulsar para introducir.

Gire el dial de selección para elegir un carácter y púlselo para introducir este carácter. El cursor se desplaza hacia la derecha y se sitúa en modo de espera para esperar la entrada del siguiente carácter.

Pulse	Para
▶	Seleccionar rápidamente entre mayúsculas, minúsculas y marcas/números.
|◀◀/▶▶|	Desplazar el cursor a la izquierda o la derecha.
END SEARCH	Insertar un espacio.
ERASE	Borrar un carácter.
■	Cancelar la asignación de etiqueta.

4 Repita el paso 3 hasta introducir todos los caracteres de la etiqueta.

5 Pulse TITLE/ENTER. La asignación de etiqueta ha terminado.

Para cancelar la asignación de etiqueta, pulse ■.

Caracteres disponibles

• Letras mayúsculas y minúsculas del alfabeto inglés
• Números de 0 a 9
• ! " # \$ % & ( ) * + - . ; < = > ? @ _ ` ' , / : _ (espacio)

Para volver a asignar etiquetas a grabaciones

Siga los pasos 1 y 2 para visualizar la etiqueta del tema del minidisco. Introduzca un carácter nuevo sobre el que desea cambiar y, a continuación, pulse TITLE/ENTER.

Notas

• No es posible volver a asignar etiquetas a minidiscos comerciales pregrabados ni a los que no estén grabados.
• La grabadora puede mostrar caracteres japoneses “Katakana”, aunque no es posible asignar etiquetas con ellos.

▶Fuentes de alimentación

Es posible utilizar la grabadora con corriente doméstica o según se indica a continuación.

En la grabadora ...

- pila recargable de ion-litio (suministrada)

Con una caja de pila suministrada ...

- pilas secas (no suministradas)

Es preferable utilizar corriente doméstica para realizar grabaciones durante un largo período de tiempo.

Uso de una pila recargable de ion-litio

Antes de utilizar por primera vez la pila recargable de ion-litio LIP-8 suministrada, cárguela en la grabadora.

1 Conecte el adaptador de alimentación de CA suministrado.

2 Inserte la pila LIP-8 en la grabadora y cierre la tapa.

La indicación de pila aparece en el visor y la carga se inicia.

Una vez terminado el proceso de carga, la indicación de pila desaparece.

Tiempo de carga

80%	Aprox. 2 horas
100%	Aprox. 3 horas

(Para cargar una pila totalmente descargada)

Es posible usar la grabadora durante el proceso de carga.

Notas

• Asegúrese de que utiliza el adaptador de alimentación de CA.
• El tiempo de carga puede variar según la condición de la pila.

Uso de pilas secas

1 Fije la caja de pila suministrada.

2 Inserte dos pilas secas LR6 (tamaño AA) (no suministradas).

Duración de las pilas ^1)

Pilas	Gra-bación^2)	Repro-ducción
Pila recargable de ion-litio LIP-8	Aprox. 4 horas	Aprox. 7 horas
Dos pilas secas alcalinas Sony tipo LR6 (tamaño AA)	----3)	Aprox. 12 horas
LIP-8 + dos LR6 (tamaño AA)	----3)	Aprox. 22 horas

^1) Es posible que la duración de la pila se reduzca debido a las condiciones de funcionamiento y a la temperatura del lugar.

^2) Al grabar, utilice una pila recargable completamente cargada.

^3) El tiempo de grabación puede variar en función de las pilas alcalinas.

Cuándo sustituir las pilas

Si las pilas secas o la recargable disponen de poca energía, parpadeará o “LOW BATT” aparecerá en el visor. Sustituya las pilas secas o cargue la pila recargable.

Precauciones

Seguridad

No sitúe objetos extraños en la toma DC IN 6 V.

Fuentes de alimentación

• Utilice corriente doméstica, pilas recargables de ion-litio, dos pilas tipo LR6 (tamaño AA) o batería de automóvil.
• Uso doméstico: Utilice el adaptador de alimentación de CA suministrado con esta grabadora. No use otro tipo de adaptador, ya que puede causar un funcionamiento defectuoso de la grabadora.

Polaridad del enchufe

• La grabadora no se desconectará de la fuente de alimentación de CA (cable de alimentación) mientras esté conectada a la toma mural, incluso si la ha desactivado.
• Si no va a usar la grabadora durante mucho tiempo, asegúrese de desconectar el suministro de alimentación (adaptador de alimentación de CA, pilas secas, pilas recargables o cable de batería para automóvil). Para desenchufar el adaptador de alimentación de CA de la toma mural, tire del enchufe del adaptador, nunca del cable en sí.
• Uso en el automóvil: Utilice la caja de conexión para automóvil CPA-8 o CPA-9 y el cable de batería para automóvil DCC-E260 (no suministrados).

Calentamiento interno

Es posible que se produzca un calentamiento interno de la grabadora si se utiliza durante mucho tiempo. En este caso, apáguela hasta que se enfríe.

Instalación

• No utilice nunca la unidad en un lugar donde esté expuesta a la luz excesiva, altas temperaturas, humedad ni vibraciones.
• No cubra nunca la unidad cuando la utilice con el adaptador de alimentación de CA, ya que el calentamiento interno de la grabadora puede causar daños físicos o un funcionamiento defectuoso.

Auriculares

Seguridad en carretera

No utilice los auriculares mientras conduce, monta en bicicleta o maneja cualquier vehículo motorizado, ya que supone un peligro en la carretera y es ilegal en algunas zonas. Asimismo, puede ser potencialmente peligroso escuchar la grabadora con el volumen alto mientras camina, especialmente en los pasos de peatones.

Tenga extrema precaución o deje de utilizarla en situaciones potencialmente peligrosas.

Prevención de daños a los oídos

Evite utilizar los auriculares con el volumen alto. Los expertos en audición desaconsejan el uso continuo y con el volumen alto. Si oye pitidos en los oídos, reduzca el volumen o deje de usar la unidad.

Respecto por los demás

Mantenga el volumen a un nivel moderado. Esto le permitirá escuchar los sonidos del exterior y ser considerado con aquellos que se encuentran a su alrededor.

Cartucho del MiniDisc

• No rompa el obturador.
• No coloque el cartucho donde esté expuesto a la luz, a altas temperaturas, a la humedad ni al polvo.

Limpieza

• Limpie la unidad con un paño suave ligeramente humedecido con agua o con una solución detergente poco concentrada. No utilice estropajos abrasivos, detergentes concentrados ni disolventes como alcohol o bencina, ya que pueden dañar el acabado de la unidad.
• Limpie el cartucho con un paño seco para eliminar la suciedad.
• Si se ha concentrado polvo en la lente, es posible que se produzca un funcionamiento defectuoso de la unidad. Asegúrese de cerrar la tapa del compartimiento de disco después de insertar o extraer un MD.

Notas sobre las pilas

Es posible que el uso incorrecto de las pilas produzca fugas o explosión de las mismas. Para evitar estos tipos de accidentes, tome las siguientes precauciones:

• Instale los polos + y - de las pilas correctamente.
• No instale juntas pilas nuevas y usadas, ni de diferentes tipos.
• No intente volver a cargar las pilas secas.
• Si no va a utilizar la grabadora durante mucho tiempo, asegúrese de extraer las pilas.
• Si se producen fugas, limpielas a fondo y cuidadosamente para eliminar el líquido del compartimiento antes de insertar otras nuevas.

Nota sobre el ruido mecánico

La grabadora produce ruido mecánico durante el funcionamiento, producido por el sistema de ahorro de energía, lo cual no supone ningún problema.

Para proteger un MD grabado

Para proteger un MD contra grabación, deslice y abra la lengüeta situada en un lado del MD. En esta posición, no es posible grabar en el MD. Para volver a grabar, deslice la lengüeta a su posición anterior de forma que sea visible.

Parte posterior del MD

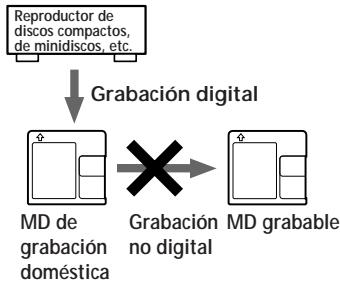

Nota sobre la grabación digital

Esta grabadora utiliza el sistema Serial Copy Management (Gestión de copia en serie), que sólo permite realizar copias digitales de primera generación de software comercial pregrabado. Sólo es posible efectuar copias de minidiscos de grabación doméstica con la conexión analógica (salida de línea).

Si tiene alguna duda o algún problema con respecto a su grabadora, póngase en contacto con el proveedor Sony más próximo.

Solución de problemas

Si el problema persiste después de realizar las comprobaciones sugeridas, póngase en contacto con el proveedor Sony más próximo.

Problema	Causa/Solución
La grabadora no funciona o funciona incorrectamente.	Es posible que las fuentes de sonido no estén conectadas con firmeza.Desconecte una vez las fuentes de sonido y vuelva a conectarlas (páginas 6, 11).Se ha condensado humedad en el interior de la grabadora.Extraiga el MD y sitúe la grabadora en un lugar templado durante varias horas hasta que se evapore la humedad.Las pilas secas o la pila recargable están débiles (o "LOW BATT" parpadea).Cargue la pila recargable o sustituya las pilas secas (páginas 26, 27).No ha instalado la pila recargable o las pilas secas correctamente.Instale las pilas correctamente (página 27).Ha pulsado un botón mientras la indicación de disco giraba rápidamente.Espere a que la indicación gire lentamente.El volumen de grabación es demasiado bajo.Al grabar digitalmente desde un reproductor portátil de discos compactos, no utilizó la alimentación de CA o no desactivó las funciones de protección contra omisión del sonido como ESP (página 11).La grabación analógica se ha realizado utilizando un cable de conexión con atenuador.Emplee un cable de conexión sin atenuador (página 6).Ha desenchufado el adaptador de alimentación de CA durante la grabación o se ha producido un corte de suministro eléctrico.Durante el funcionamiento, la grabadora recibió un golpe mecánico, demasiada electricidad estática, tensión de alimentación anormal causada por relámpagos, etc.Vuelva a poner la unidad en funcionamiento de la siguiente forma.Desconecte todas las fuentes de alimentación.No use la grabadora durante 30 segundos aproximadamente.Conecte la fuente de alimentación.
No se escucha el sonido de los auriculares.	No ha conectado la toma de los auriculares con firmeza.Conecte la toma de los auriculares al mando a distancia firmemente. Conecte la toma del mando a distancia a la toma /REMOTE firmemente.El volumen es demasiado bajo.Pulse VOLUME +/ - (VOL +/ - en el mando a distancia) para ajustar el volumen.La función AVLS está activada.Deslice AVLS a la posición NORM (página 19).
El MD no se reproduce desde el primer tema.	El disco en reproducción se detiene antes de llegar al último tema.Pulse varias veces o abra y cierre la tapa una vez para retroceder al comienzo del disco y, a continuación, vuelva a iniciar la reproducción después de comprobar el número de tema en el visor.
El sonido de reproducción se omite.	La grabadora está situada en un lugar donde recibe vibraciones constantes.Sitúe la grabadora sobre una superficie estable.Es posible que un tema muy corto produzca omisión de sonido.
El sonido presenta mucha electricidad estática.	El magnetismo intenso de un televisor o dispositivo similar interfiere con el funcionamiento de la grabadora.Aleje la grabadora de la fuente de que procede el magnetismo intenso.
No es posible localizar las marcas de tema.	Ha pulsado después de pulsar o Pulse antes de pulsar o
No se inicia la carga de la pila recargable.	No ha insertado la pila recargable correctamente o no ha conectado el adaptador de alimentación de CA correctamente.Inserte la pila o conecte el adaptador correctamente.
El reloj se retrasa o el visor parpadea.No se ha impreso la fecha de grabación en el disco.	La pila incorporada en el reloj está descargada.Conecte el adaptador de alimentación de CA a la toma DC IN 6 V de la grabadora y a la toma mural para cargar la pila incorporada. Después de la carga, vuelva a ajustar el reloj (página 16). Tenga en cuenta que el reloj normalmente se atrasa unos 2 minutos al mes.
La tapa no se abre.	Ha desconectado las fuentes de alimentación durante la reproducción, o las pilas se han agotado.Vuelva a conectar las fuentes de alimentación, o sustituya las pilas agotadas por otras nuevas.

Limitaciones del sistema

El sistema de grabación de la grabadora MiniDisc es radicalmente diferente al utilizado en platinas de cassettes y de cintas DAT, y se caracteriza por las limitaciones que se enumeran a continuación. No obstante, tenga en cuenta que estas limitaciones se deben a la naturaliza inherente del sistema de grabación de minidiscos en sí y no a razones mecánicas.

Problema	Causa
Aparece “TR FULL” incluso antes de que el disco alcance el tiempo máximo de grabación (60 o 74 minutos).	Si ha grabado 254 temas en el disco, aparece “TR FULL” independientemente del tiempo total de grabación. No es posible grabar más de 254 temas en el disco. Para continuar la grabación, borre los temas que no necesite.
Aparece “TR FULL” incluso antes de que el disco alcance el número de tema o el tiempo de grabación máximos.	Si graba y borra datos repetidamente, éstos pueden fragmentarse y dispersarse. Aunque es posible leer los datos dispersos, cada fragmento se cuenta como un tema. En este caso, es posible que el número de temas alcance 254 y no pueda realizar grabaciones posteriores. Para continuar la grabación, borre los temas que no necesite.
No es posible borrar las marcas de tema.	Si los datos de un tema se fragmentan, no es posible borrar la marca de tema de un fragmento de una duración inferior a 12 segundos. No es posible combinar un tema grabado en modo estereofónico con otro grabado en modo monofónico, y tampoco puede combinarse un tema grabado con la conexión digital con otro grabado con la conexión analógica.
El tiempo restante de grabación no aumenta incluso después de borrar muchos temas cortos.	Los temas de duración inferiores a 12 segundos no se cuentan y, por lo tanto, es posible que al borrarlos no se produzca un aumento del tiempo de grabación.
Es posible que el tiempo total de grabación y el tiempo restante del disco no completen el tiempo máximo de grabación (60 o 74 minutos).	La grabación se realiza en unidades mínimas de 2 segundos por unidad, independientemente de la duración del material. Incluso si la última unidad de grabación es inferior a 2 segundos, ésta se cuenta como una unidad de 2 segundos. A continuación, se introduce un espacio de 2 segundos antes de que la grabación vuelva a iniciarse para evitar que la última unidad del tema anterior se borre. Por lo tanto, es posible que el contenido grabado sea más corto que la capacidad máxima de grabación.
Es posible que los temas editados presenten ausencias de sonido durante operaciones de búsqueda.	Es posible que la fragmentación de datos produzca ausencias momentáneas de sonido durante la búsqueda, ya que los temas se reproducen a una velocidad superior a la de reproducción normal.

Mensajes

Si los mensajes de error siguientes parpadean en el visor, compruebe la tabla que aparece a continuación.

Mensaje de error	Significado/Solución sugerida
BLANK DISC	Ha insertado un MD en blanco.→ Inserte un MD grabado.
DISC ERR	La grabadora no puede leer el disco (está arañado o sucio).→ Vuelva a insertar el disco o sustitúyalo.
DISC FULL	No hay más espacio en el disco para grabar (menos de 12 segundos disponibles).→ Sustituya el disco.
Data Save	El reproductor MD está grabando información (sonido) de la memoria al disco.→ Espere hasta que este proceso se complete. No exponga el reproductor a golpes físicos, ni interrumpa la alimentación eléctrica.
Toc Edit	El reproductor MD está grabando información (posición de inicio y final de tema) de la memoria al disco.→ Espere hasta que el proceso se haya completado. No exponga el reproductor a golpes físicos, ni interrumpa la alimentación eléctrica.
BUSY	Ha intentado utilizar la grabadora mientras ésta accedía a los datos grabados.→ Espere hasta que el mensaje desaparezca (en casos excepcionales, es posible que tarde de 2 a 3 minutos).
NAME FULL	Ha intentado introducir más de 200 caracteres de nombre de tema o de disco, o los caracteres introducidos en el MD son superiores a 1700.→ Introduzca los caracteres dentro del límite.
Hi DC in	La tensión de alimentación es demasiado alta (no se utiliza el adaptador de alimentación de CA suministrado o el cable de batería para automóvil recomendado).→ Utilice el adaptador suministrado o el cable recomendado.
HOLD	La grabadora está bloqueada.→ Deslice HOLD para desbloquear la grabadora (página 21).
LOW BATT	Las pilas está agotadas.→ Cargue la pila recargable o sustituya las pilas secas (páginas 26, 27).
MEM OVER	Ha intentado grabar cuando el visor no muestra ninguna indicación, con la videograbadora colocada en un lugar donde recibe vibraciones constantes.→ Sitúe la grabadora en una superficie estable e inicio de nuevo la grabación.
NO COPY	Ha intentado realizar una copia de un disco protegido con el sistema Serial Copy Management (Gestión de copia serie). No es posible realizar copias de una fuente conectada digitalmente grabada mediante la conexión digital.→ Utilice la conexión analógica en su lugar (página 6).
NO DISC	Ha intentado reproducir o grabar sin insertar ningún disco en la grabadora.→ Inserte un MD.
NO SIGNAL	La grabadora no ha podido detectar señales de entrada digitales.→ Compruebe que ha conectado la fuente con firmeza (página 11).
P/B ONLY	Ha intentado grabar o editar en un MD comercial pregrabado (P/B significa reproducción).→ Inserte un MD grabable.
PROTECTED	Ha intentado grabar o editar en un MD con la lengüeta en la posición de protección contra grabación.→ Deslice la lengüeta a su posición anterior (página 30).
SORRY	Ha intentado borrar una marca de tema mientras reproducía el MD o al principio del primer tema.Ha intentado borrar una marca de tema para combinar temas que la grabadora no puede combinar (por la limitación del sistema).
TEMP OVER	Se ha producido un calentamiento interno en la grabadora.→ Deje que se enfríe.
TR FULL	No hay más espacio para datos nuevos cuando edita el MD.→ Borre los temas que no necesite (página 22).
TrPROTECT	Ha intentado grabar o editar en un tema protegido contra borrado.→ Grabe o edite en otros temas.

Especificaciones

Sistema

Sistema de reproducción de audio

Sistema MiniDisc audiodigital

Propiedades del diodo láser

Material: GaAlAs

Longitud de onda: λ = 780 nm

Duración de emisión: continua

Salida de láser: inferior a 44,6 μW

(Esta salida es el valor medido a una

distancia de 200 mm de la superficie de la lente del bloque de recogida óptico con una apertura de 7 mm).

Tiempo de grabación y reproducción

Máximo 74 minutos (MDW-74, grabación estereofónica)

Máximo 148 minutos (MDW-74, grabación monofónica)

Revoluciones

400 rpm a 900 rpm (CLV)

Corrección de error

Frecuencia de muestreo

44,1 kHz

Convertidor de velocidad de muestreo

Entrada: 32 kHz/44,1 kHz/48 kHz

Codificación

Sistema de modulación

EFM (Modulación de ocho a catorce)

Número de canales

2 canales estereofónicos

1 canal monofónico

Respuesta de frecuencia

20 a 20.000 Hz ± 3 dB

Fluctuación y trémolo

Inferior al límite medible

Entradas

Micrófono: minitoma estéreo, 0,22–0,78 mV

Entrada de línea: minitoma estéreo, 69–194 mV

Entrada óptica (digital): minitoma óptica (digital)

Salidas

Auriculares: minitoma estéreo, nivel máximo de salida de 5 mW+ 5 mW, impedancia de carga de 16 ohmios

Salida de línea: minitoma estéreo, 194 mV, impedancia de carga de 10 kiloohmios

General

Requisitos de alimentación

Adaptador de alimentación de CA Sony (suministrado)

conectado a la toma DC IN 6 V: 220–230 V

AC, 50/60 Hz (modelo europeo)

100–240 V AC, 50/60 Hz (otros modelos)

Pila recargable de ion-litio LIP-8

(suministrada)

Dos pilas alcalinas LR6 (tamaño AA) (no suministradas)

Duración de las pilas

Consulte el apartado “Duración de las pilas” (página 27)

Dimensiones

Aprox. 109,5 x 19,7 x 77 mm (an/al/f)

Masa

Aprox. 190 g sólo la grabadora

Aprox. 240 g incluidos MD grabable y pila recargable de ion-litio LIP-8

Accesorios suministrados

Adaptador de alimentación de CA (1)

Auriculares con mando a distancia (1)

Pila recargable de ion-litio LIP-8 (1)

Espumillas para los oídos (2)

Estuche de transporte (1)

Accesorios opcionales

Pila recargable de ion-litio LIP-8

Cable óptico

POC-151HG, POC-152HG, POC-MZ1,

POC-MZ2, POC-15B, POC-15AB, POC-DA12SP

Cable de línea RK-G129, RK-G136

Caja de conexión para automóvil CPA-8, CPA-9

Cable de batería para automóvil DCC-E260

Micrófonos estéreo ECM-717, ECM-MS907, ECM-MS957

Auriculares estéreo* MDR-D77, MDR-D55

Altavoces activos SRS-A41, SRS-A91

Minidiscos grabables Serie MDW

Estuche de transporte MiniDisc CK-MD4

Archivador MiniDisc CK-MD10

Es posible que su proveedor no disponga de algunos de los accesorios enumerados.

Pídale más información sobre los accesorios disponibles en su país.

Las patentes EE.UU. y extranjeras han sido otorgadas por Dolby Laboratories Licensing Corporation.

Diseño y especificaciones sujetos a cambio sin previo aviso.

*Tanto si conecta los auriculares directamente a la toma ∩/REMOTE de la unidad principal o al mando a distancia, utilice sólo auriculares con minitomas estéreo.

Minitomas estéreo

Funcionamiento de los minidiscos

Existen dos tipos de minidiscos (MD): comerciales (pregrabados) y grabables (en blanco). Los primeros, grabados en estudio, pueden reproducirse casi indefinidamente. No obstante, no es posible grabar en ellos, como ocurre en las cintas de cassette. Para grabar, debe utilizar “minidiscos grabables”.

Minidiscos comerciales pregrabados

Estos minidiscos se graban y se reproducen como los discos compactos (CD) estándar. Un haz láser enfoca los surcos de la superficie del MD y devuelve la información recogida a la lente de la grabadora. A continuación, ésta decodifica las señales y las reproduce como música.

Estos minidiscos, de tecnología magneto-óptica (MO), pueden grabarse tantas veces como se desee. El láser situado en el interior de la grabadora aplica calor al MD, desmagnetizando la capa magnética de éste. A continuación, la grabadora aplica un campo magnético a dicha capa. Este campo se corresponde exactamente con las señales de audio que genera la fuente conectada (las polaridades norte y sur se igualan a los números “1” y “0” digitales). El MD desmagnetizado adopta la polaridad del campo magnético, dando como resultado un MD grabado.

¿Por qué el MD tiene un tamaño tan reducido?

El minidisco de 2,5 pulgadas, embalado en un cartucho de plástico con aspecto similar a un disquete de 3,5 pulgadas (consulte la ilustración anterior), utiliza una nueva tecnología de compresión de audio digital llamada ATRAC (Adaptive TRansform Acoustic Coding). Para almacenar más sonido en menos espacio, el sistema ATRAC extrae y codifica sólo aquellos componentes de frecuencia realmente audibles para el oído humano.

Acceso aleatorio rápido

Al igual que los discos compactos, los minidiscos ofrecen acceso aleatorio instantáneo al comienzo de cualquier tema musical. Los minidiscos comerciales pregrabados se graban con direcciones de localización correspondientes a cada selección musical.

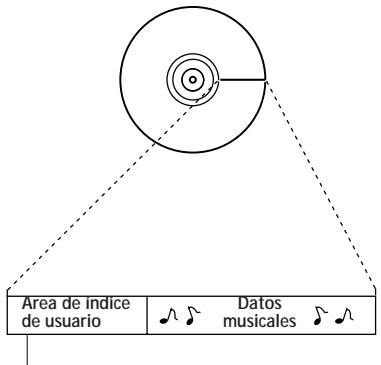

Los minidiscos grabables se fabrican con “Area de índice de usuario” que contiene el orden de la música. El sistema de índice (TOC) es similar al “sistema de gestión de directorios” de los disquetes. Expresado de otra forma, las direcciones de inicio y fin de todos los temas musicales grabados en el disco se almacenan en esta zona, lo que permite acceder aleatoriamente al comienzo de cualquier tema al introducir el número de éste (AMS), así como asignar etiqueta a la posición con un nombre de tema de la misma forma que se asigna nombre a un fichero de un disquete.

Contiene el orden y los puntos de inicio/fin de la música.

Memoria resistente a los golpes

Un inconveniente importante de los sistemas de lectura óptica es que pueden omitir o anular el sonido si la unidad está expuesta a vibraciones. El sistema del MD resuelve este problema mediante el uso de memoria intermedia que almacena datos de audio.

Controles

Para más información, consulte las páginas que aparecen entre paréntesis.

Grabadora

1 Compartimiento de pilas (en la parte inferior) (26)
2 Botón MODE (18)
3 Botón DISPLAY (15, 20)
4 Botón CLOCK SET (en la parte inferior) (16)
⑤ Conmutador MIC SENS (en la parte inferior) (12)
6 Conmutador AVLS (en la parte inferior) (20)
7 Toma DC IN 6V (en la parte posterior) (6)
8 Visor (15, 20)
9 Conmutador SYNCHRO REC (sincrograbación) (11)
10 Toma MIC (PLUG IN POWER) (12)
11 Toma LINE IN (OPTICAL) (6, 11)
12 Toma LINE OUT (21)

13 Botón DIGITAL MEGA BASS (19)
14 Toma Ⓞ (auriculares)/REMOTE (8)
15 Indicador REC (15)
16 Dial de selección vertical (18, 24)
17 Botón TITLE/ENTER (24)
18 Botón ▶ (reproducción) (7, 9)
19 Botón ◀◀◀ /▶▶▶ (búsqueda /AMS) (7, 9)
20 Botón ■ (detención) (7, 9)
21 Botón VOLUME +/− (9)
22 Conmutador HOLD (21)
23 Botón ERASE (22)
24 Botón T MARK (23)
25 Botón END SEARCH (7)
26 Conmutador REC (grabación) (7)
27 Botón II (pausa) (7, 9)
28 Botón OPEN (6)

1 Puntero de posición (15, 20) Muestra la posición actual en el MD. El punto de grabación o de reproducción parpadea y la parte grabada se ilumina.

② Indicación MONO (sonido monofónico)
③ Indicación de modo de reproducción Muestra el modo de reproducción del MD.
4 Indicación de disco Muestra que el disco gira para realizar la grabación, la reproducción o la edición de un MD.
5 Indicación SYNC (sincrograbación)
6 Indicación REC (7) Se ilumina durante la grabación. Si parpadea, la grabadora se encuentra en el modo de grabación en espera.

7 Medidor de nivel Muestra el volumen del MD en reproducción o en grabación.
8 Indicación AM/PM (16) Se ilumina junto con la indicación de hora en el sistema de 12 horas.
9 Indicación de elevación de graves (19)
10 Indicación de pila (26) Muestra la condición de la pila.
11 Indicación REMAIN (temas/tiempo restante) (15, 20) Se ilumina junto con el tiempo restante del tema y del MD o con el número restante de temas.
12 Indicación REC DATE (fecha actual/ de grabación) Se ilumina junto con la fecha y la hora de grabación del MD. Si sólo se ilumina “DATE”, el visor muestra la fecha y la hora actuales.
13 Indicación de tiempo (15, 20) Muestra el tiempo de grabación, la hora actual y el tiempo transcurrido del tema o del MD en grabación o en reproducción.
14 Indicación de información de caracteres (15, 20) Muestra los nombres de disco y tema, la fecha, los mensajes de error, los números de tema, etc.

Auriculares con mando a distancia

1 Auriculares
Es posible sustituirlos por otros opcionales.
2 Minitoma estéreo
3 Botón ■ (parada) (7, 9)
4 Control (9)

Para la reproducción, gírelo a

Gírelo a ▶•▶▶ durante la reproducción para buscar el comienzo del siguiente tema, y manténgalo en esta posición para avanzar rápidamente. Gírelo a ◀◀ durante la reproducción para buscar el comienzo del tema anterior, y manténgalo en esta posición para rebobinar.

5 Conmutador HOLD (21)
Deslícelo para bloquear los controles del mando a distancia.
6 Botón II (pausa) (7, 9)
7 Botón PLAY MODE (modo de reproducción) (18)
8 Botón DISPLAY (visor) (15, 20)
9 Botones VOL (volumen) +/- (9)
10 Botón TRACK MARK (23)
11 Visor (15, 20)

AVISO

Se utilizar auscultadores opcionais

Para ver a hora actual

Rode para seleccionar.

Rode para seleccionar.

Propriedades de díodo de laser

Material: GaAlAs

Entrada óptica (digital): mini-jack óptico (digital)

Saídas

Requisitos de energía

Cabo para bateria de automóvel DCC-E260

Microfones estéreo ECM-717, ECM-MS907, ECM-MS957

Auscultadores estéreo* MDR-D77, MDR-D55

Altifalantes activos SRS-A41, SRS-A91
