MANUAL DE USUARIO ORD 110 OK

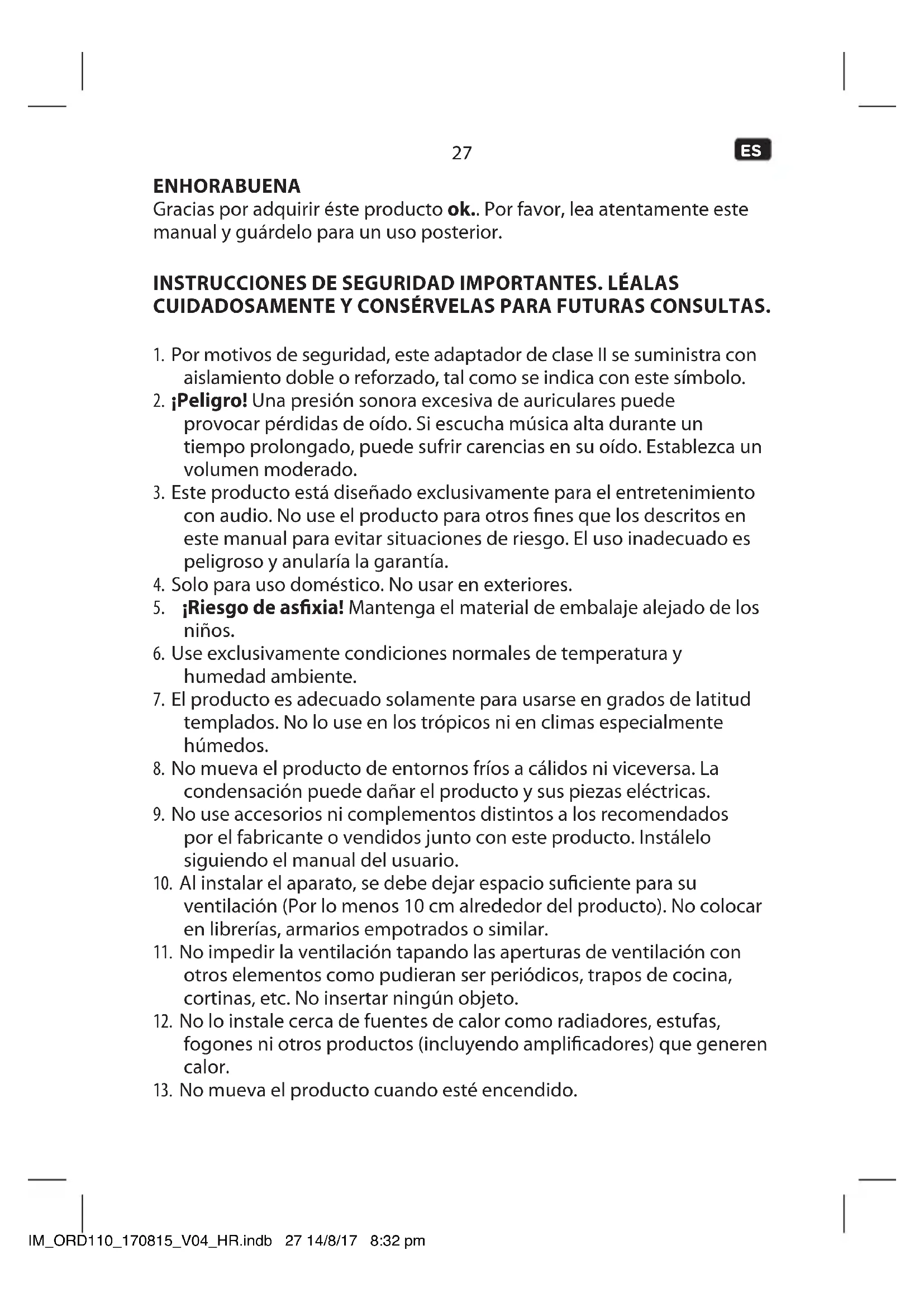

ENHORABUENA Gracias por adquirir éste producto ok.. Por favor, lea atentamente este manual y guárdelo para un uso posterior.

1. Por motivos de seguridad, este adaptador de clase II se suministra con

aislamiento doble o reforzado, tal como se indica con este símbolo.

2. ¡Peligro! Una presión sonora excesiva de auriculares puede

provocar pérdidas de oído. Si escucha música alta durante un tiempo prolongado, puede sufrir carencias en su oído. Establezca un volumen moderado.

3. Este producto está diseñado exclusivamente para el entretenimiento

con audio. No use el producto para otros nes que los descritos en este manual para evitar situaciones de riesgo. El uso inadecuado es peligroso y anularía la garantía.

4. Solo para uso doméstico. No usar en exteriores.

5. ¡Riesgo de asxia! Mantenga el material de embalaje alejado de los

6. Use exclusivamente condiciones normales de temperatura y

7. El producto es adecuado solamente para usarse en grados de latitud

templados. No lo use en los trópicos ni en climas especialmente húmedos.

8. No mueva el producto de entornos fríos a cálidos ni viceversa. La

condensación puede dañar el producto y sus piezas eléctricas.

9. No use accesorios ni complementos distintos a los recomendados

por el fabricante o vendidos junto con este producto. Instálelo siguiendo el manual del usuario.

10. Al instalar el aparato, se debe dejar espacio suciente para su

ventilación (Por lo menos 10 cm alrededor del producto). No colocar en librerías, armarios empotrados o similar.

11. No impedir la ventilación tapando las aperturas de ventilación con

otros elementos como pudieran ser periódicos, trapos de cocina, cortinas, etc. No insertar ningún objeto.

12. No lo instale cerca de fuentes de calor como radiadores, estufas,

fogones ni otros productos (incluyendo amplicadores) que generen calor.

13. No mueva el producto cuando esté encendido.

14. No toque, presione ni frote la supercie del producto con objetos

alados o puntiagudos.

15. ¡Peligro! Para reducir el riesgo de electrocución, no exponga el

producto a la lluvia ni la humedad.

16. El producto no debe exponerse a goteo ni salpicaduras, ni deben

colocarse objetos llenos de líquido, como jarrones, sobre el producto.

17. Asegúrese de que no se introduzcan objetos ni líquidos por las aperturas.

18. No deben colocarse fuentes de llama abierta, como velas, sobre el

19. Dirija cualquier servicio a un agente autorizado. No intente reparar

usted mismo el producto. Es necesaria la asistencia cuando se haya dañado el producto de cualquier modo, como si el cable de alimentación o el enchufe están dañados, si se ha derramado líquido o han entrado objetos en el producto, si se ha dañado el chasis, si el producto se ha visto expuesto a la lluvia o la humedad, si no funciona con normalidad, o si ha caído.

20. Antes de conectar el producto a la toma de corriente, asegúrese de

que la tensión indicada en el producto coincida con su alimentación local.

21. Utilice únicamente el adaptador incluido.

22. El enchufe del adaptador de corriente se utiliza como dispositivo

de desconexión; el dispositivo de desconexión permanecerá fácilmente operativo. Para desconectar por completo la entrada de alimentación, desconecte el enchufe del adaptador de corriente.

23. Debido a una descarga electrostática es posible que el producto

no funcione correctamente, o que no reaccione a los controles. Apague y desconecte el aparato; vuelva a conectarlo al cabo de unos segundos.

24. Proteja el cable de alimentación para que no sea pisado o pellizcado,

particularmente en el enchufe, los receptáculos de comodidad y el punto por el que salen del producto.

25. Desconecte el enchufe del adaptador de corriente en caso de que se

produzcan fallos durante el uso, durante tormentas eléctricas, antes de limpiarlo y cuando el producto no se utilice durante un período de tiempo largo.

26. ¡Peligro! Antes de proceder a la limpieza, apague el producto y

desconecte de la toma el enchufe del adaptador de corriente.

27. Cuando el producto ha alcanzado el nal de su vida útil, déjelo

inutilizable desconectando de la toma el enchufe del adaptador corriente y cortando el cable en dos. IM_ORD110_170815_V04_HR.indb 28 14/8/17 8:32 pm29

28. ¡Precaución! Riesgo de explosión en caso de cambio inadecuado de

baterías. Sustituya las baterías exclusivamente con el mismo tipo de batería o equivalente. Cambie siempre todas las baterías. No mezcle baterías nuevas y usadas, ni baterías en distintos estados de carga.

29. Cambie siempre el juego entero de pilas.

30. Asegúrese de que las baterías estén correctamente introducidas.

Observe la polaridad (+) positivo / (-) negativo en la batería y el chasis. Las baterías introducidas incorrectamente pueden provocar fugas o, en casos extremos, incendio o explosión.

31. Saque las baterías usadas. Saque las baterías si no va a usar el

dispositivo durante un periodo de tiempo prolongado. En caso contrario, las baterías podrían tener fugas y provocar daños

32. Las baterías no recargables no deben recargarse.

33. No se deben cortocircuitar los contactos.

34. Retire las baterías del producto antes de su eliminación.

35. No exponga nunca las baterías a un calor excesivo (como el sol o el

fuego), ni las tire nunca al fuego. Las baterías podrían explotar.

36. Mantenga las baterías fuera del alcance de niños pequeños. Si se

tragan las baterías, consiga ayuda médica de inmediato.

37. Si las baterías tiene fugas, sáquelas con un trapo y deséchelas de

forma adecuada. Evite que el ácido de las baterías entre en contacto con la piel y los ojos. Si entra ácido de las baterías en los ojos, enjuáguelos por completo con mucho agua y consulte a un médico de inmediato. Si el ácido de las baterías entra en contacto con la piel, lave la zona afectada con mucha agua y jabón. IM_ORD110_170815_V04_HR.indb 29 14/8/17 8:32 pm30

Este producto está destinado para la reproducción de audio vía radio FM. Cualquier otro uso puede tener como resultado danos en el producto o heridas. Este producto esta disenado solo para uso domestico y no esta pensado para uso comercial. El Imtron GmbH no asume ninguna responsabilidad por los daños al producto, daños a la propiedad o lesiones debido al descuido o uso inadecuado del producto, o el uso del producto que no cumpla con el propósito especicado por el fabricante. COMPONENTES A. Antena telescópica B. Pantalla C. Botón STANDBY D. Botón MODE E. Botón PRESET F. Botón SELECT G. Botón TUN/CH H. Botón MENU/INFO

J. Conexión de auriculares K. Toma de ENTRADA CC L. Compartimento de baterías M. Adaptador CA/CC ACCESORIOS 1 x Adaptador CA/CC 1 x Manual de usuario

ANTES DEL PRIMER USO

Saque el producto y sus accesorios cuidadosamente del embalaje original. Compruebe que el contenido entregado esté completo y sin daños. Si el contenido está incompleto o dañado, contacte de inmediato con su lugar de adquisición. IM_ORD110_170815_V04_HR.indb 30 14/8/17 8:32 pm31

FUENTE DE ALIMENTACIÓN

Si no es posible enchufar la radio a la corriente eléctrica, se pueden utilizar pilas.

1 Funcionamiento con corriente eléctrica Conecte el enchufe a una toma de corriente adecuada. 2 Funcionamiento con pilas

1. Abra el compartimento de baterías.

2. Inserte 4 pilas de 1,5 V (tipo AA, no se incluyen). Asegúrese de

que la polaridad sea correcta de acuerdo con la indicación.

3. Cierre el compartimento de las baterías.

• No utilice este aparato con la alimentación de CA y la batería al mismo tiempo.

• Quite todas las pilas cuando utilice el aparato con el suministro eléctrico. FUNCIONAMIENTO

Ajuste de la antena Para una recepción óptima, extienda la antena completamente y ajústela. Encendiendo la unidad Apriete el botón espera para encender la unidad. Ajuste el volumen El volumen puede ser ajustado durante la reproducción con el control de volumen. DIGITAL AUDIO BOADCASTING: RADIODIFUSIÓN DE AUDIO DIGITAL

Pulse MODE para seleccionar el modo DAB. Cuando la radio es encendida por primera vez, hará automáticamente una exploración completa de emisoras DAB/ DAB+. Entonces se almacena la lista de emisoras, eliminando la necesidad para otra exploración completa cuando la radio se enciende la próxima vez. Cuando la exploración está completa, las emisoras son almacenadas por orden alfabético. Se reproducirá la primera emisora disponible. Nota Si no hay recepción DAB en algún momento, cambie la posición de la unidad o ajuste la antena. IM_ORD110_170815_V04_HR.indb 31 14/8/17 8:32 pm32

1 Pulse TUN/CH en modo DAB para navegar por las emisoras DAB/DAB+ disponibles. 2 Para conrmar, pulse el mando giratorio SELECT.

MODO DAB: AUTOESCANEO

Presione y mantenga el botón MENU/INFO en modo DAB hasta que aparezca <Full scan> en pantalla. Pulse SELECT para conrmar. La unidad explorará todas las emisoras DAB/DAB+ disponibles y reproducirá la primera emisora. Nota Las nuevas emisoras y servicios son añadidos a las emisoras DAB/DAB+ almacenadas. Para que las nuevas emisoras DAB/DAB+ y servicios estén disponibles en su radio, realice una exploración completa con regularidad.

MOSTRAR INFORMACIÓN DE LA EMISORA

1 Seleccione una emisora DAB. 2 Durante la reproducción de radio DAB/DAB+, apriete MENU/ INFO repetidas veces para mostrar la siguiente información (si está disponible):

Puede guardar hasta 10 emisoras DAB/DAB+ predenidas. 1 Seleccione la emisora deseada. 2 Mantenga pulsado PRESET hasta que <#: (Empty)> aparezca en la pantalla. 3 Presione TUN/CH para programar un número del 1 al 10. Pulse SELECT para conrmar la selección. 4 Se visualiza el número predenido de la emisora guardada. 5 Repita los pasos del 1 al 4 para guardar más emisoras DAB/DAB+.

SELECCIONAR EMISORAS DAB PREDEFINIDAS

1 Pulse MODE para seleccionar el modo DAB/DAB+. 2 Pulse PRESET para acceder al menú predenido «Memoria predenida» <#: stored station name>. 3 Utilice TUN/CH para seleccionar un número predenido y conrme su elección pulsando SELECT.

USO DE MENÚS DAB/DAB+

En el modo DAB pulse MENU/INFO durante 1 o 2 segundos hasta que la pantalla muestre [Exploración completa] y use TUN/CH para moverse por las opciones del menú. Para conrmar su selección pulse SELECT cada vez.

• <Full scan> Busca todas las emisoras DAB/DAB+ disponibles.

• Ajuste de sintonización manual, por ejemplo para alinear la antena o añadir emisoras.

• <Prune> Elimina todas las emisoras no válidas de la lista de emisoras.

• <System> RECORTAR Borrar emisoras DAB sin actividad 1 Pulse TUN/CH hasta que aparezca <Recortar> y conrme con SELECT. 2 Seleccione <Yes> con TUN/CH y conrme con SELECT. IM_ORD110_170815_V04_HR.indb 33 14/8/17 8:32 pm34

SELECCIÓN DE EMISORAS DE FM

1 Apriete MODE (Modo) para seleccionar las emisoras de FM. 2 La radio reproduce la última emisora seleccionada. SELECCIÓN DE FRECUENCIAS DE EMISORAS DE FM 1 Seleccione una emisora de FM.

Selección manual de frecuencia. Gire TUN/CH para cambiar la frecuencia en intervalos de 0,05 MHz

Selección automática de frecuencia. Apriete SELECT / TUN/CH (1 o 2 segundos) y la radio dejará de buscar cuando se encuentre una emisora activa.

Puede guardar hasta 10 emisoras FM predenidas. 1 Seleccione la emisora FM deseada. 2 Mantenga pulsado PRESET hasta que <#: (Empty)> aparezca en la pantalla. 3 Presione TUN/CH para programar un número del 1 al 10. Pulse SELECT para conrmar la selección. 4 Se visualiza el número predenido de la emisora guardada.

SELECCIONAR UNA EMISORA FM PREDEFINIDA

1 Pulse PRESET para acceder al menú predenido. 2 Utilice TUN/CH para seleccionar un número predenido y conrme su elección pulsando SELECT. IM_ORD110_170815_V04_HR.indb 34 14/8/17 8:32 pm35

1 Presione y mantenga MENU/INFO en modo FM y seleccione una opción del menú con TUN/CH :

• [System] 2 Conrme la selección con SELECT.

AJUSTES DE EXPLORACIÓN

1 Presione y mantenga MENU/INFO en modo FM y seleccione con TUN/CH [Scan setting]. 2 Apriete SELECT para conrmar la selección. 3 Seleccione una opción del menú con TUN/CH y conrme con SELECT.

• [Strong stations only] [Solo emisoras fuertes] Explora emisoras con señales fuertes

• [All stations] [Todas las emisoras] Explorar todas las emisoras disponibles

Selección de modo mono o estéreo. 1 Presione y mantenga MENU/INFO en modo FM y seleccione con TUN/CH [Audio setting]. 2 Seleccione una opción del menú con TUN/CH y conrme con SELECT.

• [Forced mono] [Mono forzado] Selecciona reproducción en mono

CONFIGURACIÓN GENERAL

Presione y mantenga MENÚ/INFO en cualquier modo y seleccione [Sistema] con TUN/CH . Conrme la selección con SELECT. Están disponibles las siguientes opciones de menú:

1 Seleccione la opción del menú [Time] con TUN/CH y conrme con SELECT. 2 Use TUN/CH para seleccionar el submenú deseado:

• < Set 12/24 hour> Establecer 12/24 horas: Elección de formato de 12 o 24 horas

• < Set Time/Date> Establecer Hora/Fecha: Ajuste manual de hora y fecha

• < Auto update> Actualización automática: Elección de Actualización o no Actualización de DAB

• < Set date format> Establecer formato de la fecha: Elección de DD-MM-AAAA o MM-DD-AAAA

CONFIGURACIÓN DE FÁBRICA

Seleccione la opción del menú [Factory reset] con TUN/CH y conrme con SELECT.

MOSTRAR LA VERSIÓN DE SOFTWARE

• Desenchufe el adaptador de la toma antes de limpiar la unidad.

• ¡Atención! No permita que penetre agua en la unidad.

• Limpie la carcasa con una tela levemente humedecida.

• No utilice limpiadores fuertes o agresivos ni estropajos.

• No utilice sustancias químicas (como gasolina o alcohol) para limpiar la carcasa.

RESOLUCIÓN DE PROBLEMAS

Si aparecen problemas de funcionamiento, consulte la siguiente tabla. Si los problemas no se pueden resolver como se indica en Solución, contacte con el fabricante. Problema Causas posibles Solución El producto no funciona

• Alimentación Interrumpida

• Compruebe la fuente de alimentación No hay sonido • El volumen es muy bajo

• Ajuste el volumen Mala calidad en la recepción de radio

• Mala recepción de radio

• Sitúe el producto en otro lugar y reajuste la antena. IM_ORD110_170815_V04_HR.indb 37 14/8/17 8:32 pm38

ADAPTADOR ADAPTADOR Entrada : 100 - 240 V~ , 50/60 Hz, 0,3 A Salida : 6 V 0,5 A RADIO DAB Entrada : 6 V 0,5 A Bateria : 6 V 4 x 1,5 V (tipo AA) Consumo en funcionamiento : 3 W Consumo en espera : < 1 W Alcance de sintonización (Sintonización DAB) : 174 - 240 MHz Alcance de sintonización (Sintonización FM) : 87,5 - 108 MHz Parrilla de sintonización (Sintonización FM) : 0,05 MHz Dimensiones (L x A x P) : 170 X 101,2 X 52,8 mm Peso : Aprox. 0,3 kg ELIMINACIÓN No elimine este aparato como basura municipal no clasicada. Devuélvalo a un punto designado de recogida para el reciclaje WEEE. Haciendo esto, ayudará a conservar los recursos y proteger el medio ambiente. Contacte con su vendedor o con la administración local para obtener más información. Deshágase de las pilas de forma respetuosa con el medioambiente. No tire las pilas junto con los residuos domésticos del hogar. Utilice los sistemas de devolución y recogida de su comunidad o póngase en contacto con el vendedor al que compró el producto. IM_ORD110_170815_V04_HR.indb 38 14/8/17 8:32 pm39
