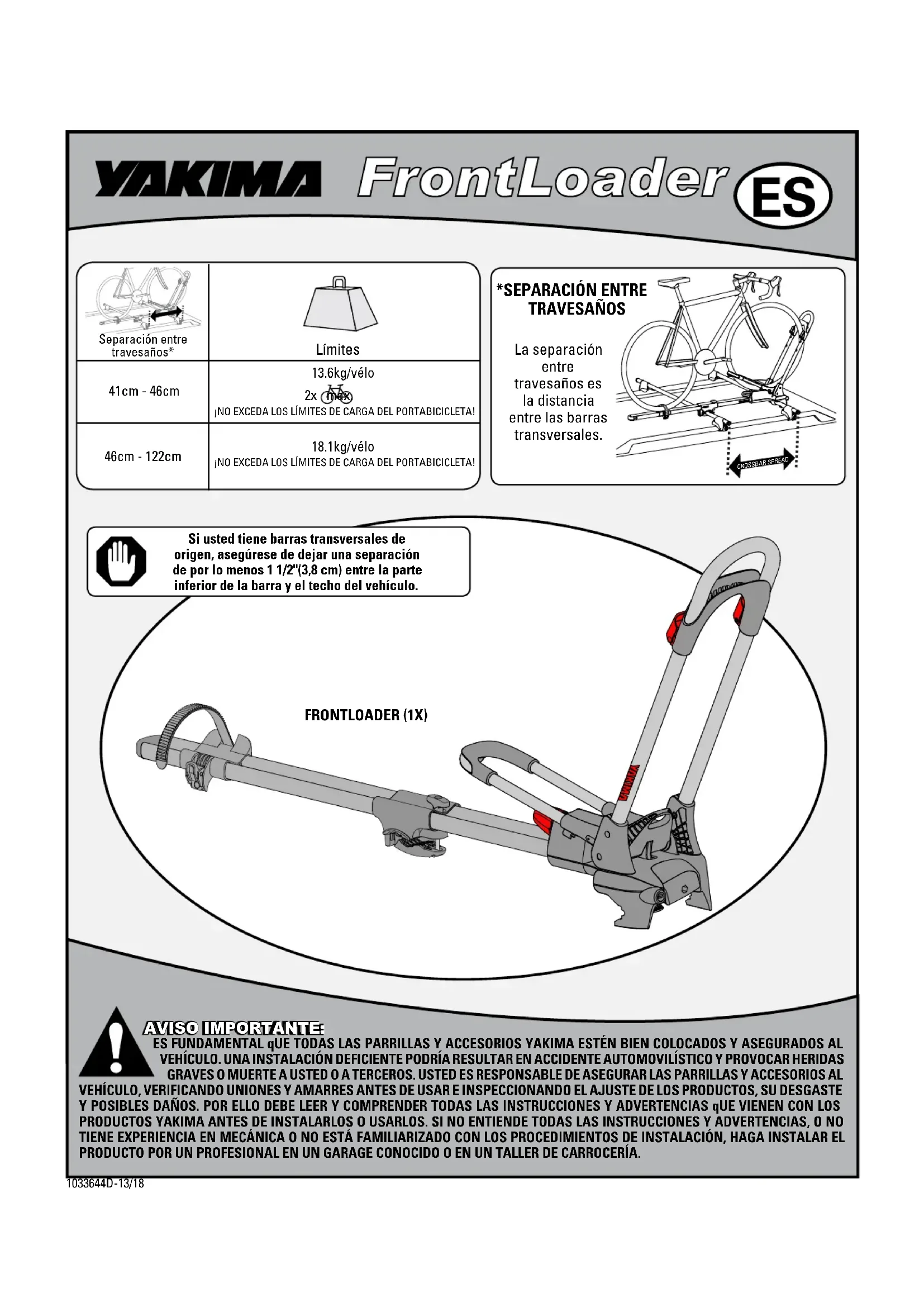

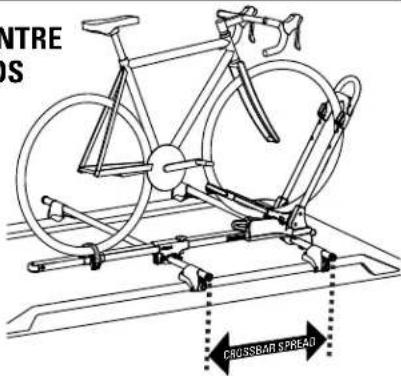

TRAVESAÑOS La separación entre travesaños es la distancia entre las barras transversales. FRONTLOADER (1X) Si usted tiene barras transversales de origen, asegúrese de dejar una separación de por lo menos 1 1/2"(3,8 cm) entre la parte inferior de la barra y el techo del vehículo. Límites Separación entre travesaños* ¡NO EXCEDA LOS LÍMITES DE CARGA DEL PORTABICICLETA! ¡NO EXCEDA LOS LÍMITES DE CARGA DEL PORTABICICLETA! 2x max. 41cm - 46cm 46cm - 122cm 13.6kg/vélo 18.1kg/vélo90° 1033644D-14/18 Coloque el FrontLoader sobre las barras transversales. Abra la mordaza delantera. Gire la perilla frontal en sentido antihorario para abrir la mordaza delantera. Abra la mordaza trasera. Es posible que deba girar el tornillo en T para permitir que pase a través de la ranura de la mordaza. Tenga cuidado de no dañar el acabado del techo. Coloque un paño sobre el techo antes de realizar la instalación para evitar rayarlo. Baje la mordaza delantera hasta que abrace la barra transversal de adelante. Haga deslizar la mordaza trasera hasta que abrace la barra transversal de atrás. Apriete las mordazas. Apriete la mordaza delantera. Gire la perilla en sentido horario hasta que la mordaza delantera quede fijada firmemente alrededor de la barra transversal. Apriete la mordaza trasera. Cierre la mordaza trasera alrededor de la barra transversal posterior. Ranura superior para las barras transversales redondas y cuadradas. Para los travesaños de origen, elija la mejor posición que garantice un agarre más seguro. Pase el tornillo en T por la abertura de la mordaza. Gire el tornillo en T para que quede en la ranura de la mordaza. Ajuste las mordazas si es necesario. Si no logra un agarre seguro con sus travesaños de origen, ajuste la mordaza. Gire la perilla en sentido horario hasta que la mordaza trasera quede totalmente apretada.1033644D-15/18 La abrazadera trasera está configurada para las instalaciones típicas. En ciertos casos, puede ser necesario un ajuste, como cuando la rueda toca la perilla trasera o cuando el soporte de rueda no llega a la rueda. Rueda detrás del travesaño trasero.

Retire el soporte de rueda y la abrazadera trasera. Cambie la orientación de la abrazadera trasera 180˚. Vuelva a instalar el capuchón terminal. NOTA: En caso que sea necesario, es posible retirar el soporte de rueda o la abrazadera trasera en forma independiente. Por ejemplo, si se necesita que la hebilla quede del lado opuesto, es posible rotar el soporte de rueda, tal como se muestra. Deslice el soporte de rueda primero y la abrazadera trasera después en el FrontLoader. Presione las lengüetas del capuchón terminal y retírelo. Rueda delante del travesaño trasero.

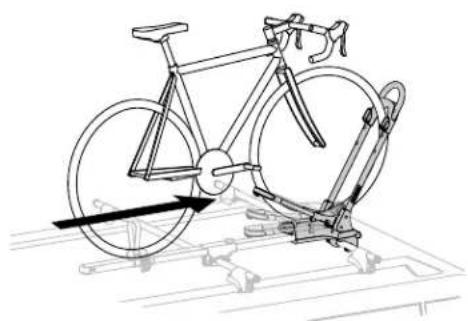

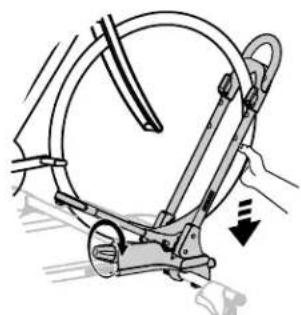

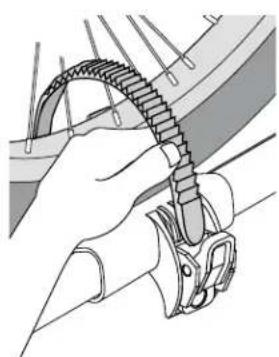

Si cambiando la orientación de la abrazadera, la rueda trasera aún sigue tocando la perilla, por favor póngase en contacto con nuestro equipo de servicio al cliente (888-925-4621) para recibir gratuitamente un adaptador.1033644D-16/18 Ajuste la rueda. Busque la medida de la rueda de su bicicleta que aparece en el neumático. Abra las palancas rojas del sujetador de rueda para ajustar la altura de sujeción. Deslice el sujetador de rueda hasta que el número coincida con la medida del neumático visible a través de la abertura. CIERRE LAS PALANCAS ROJAS. Inserte la correa de rueda en la ranura para facilitar el posicionamiento del neumático. Abra el portarrueda. Asegure la rueda trasera. Cargue la bicicleta. Suba la bicicleta, alinee la rueda delantera con el portarrueda y empújela hacia adelante. El portarrueda pequeño se levantará solo. Tire hacia abajo de la rueda mientras que gira la perilla en sentido horario para apretar el portarrueda. CENTRE EL

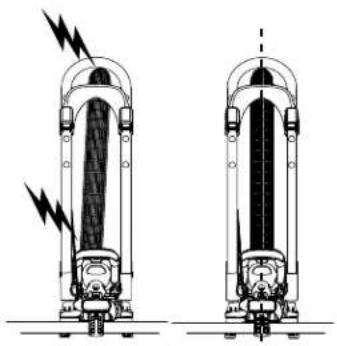

AGARRE DE RUEDA. Asegúrese de confirmar el perfil de la rueda de la bicicleta para el tamaño de su rueda. Los ajustes para ruedas de tamaño más grande tienen marcas tanto para rangos de tamaño de rueda de bicicleta de pista como de montaña. Siempre utilice el ajuste de rango de tamaño que corresponde con el tamaño de su rueda. No emplear este producto si la bicicleta tiene una aleta que impide que los portarruedas hacen contacto directo con el neumático.

• Pase la correa a través de los rayos e insértela en la ranura del soporte de rueda.

• Evite que la correa empuje la válvula.

• Tire con fuerza para que quede bien apretada.1033644D-17/18

• VERIFIqUE LA RUEDA TRASERA. Ajuste la correa si es necesario.

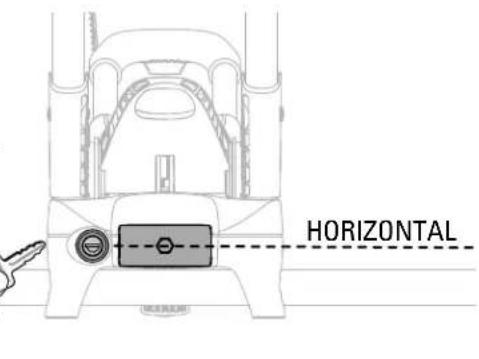

ADECUADAMENTE. Continua en la página siguiente… Trabe la bicicleta. INSTALE LAS CERRADURAS LOCK CORE OPCIONALES (vendidas por separado). Si ha comprado una cerradura Lock Core, siga las instrucciones que vienen con la misma para instalarla. Para comprar esas cerraduras (pieza número 8007202 de Yakima) (2 por paquete), visite www.yakima.com o contacte un distribuidor local de Yakima. Busque el cable de seguridad que está incorporado al portarrueda pequeño. Guarde el cable aquí cuando no lo use. Pase el cable a través del cuadro de la bicicleta e inserte la clavija plateada en el portaclavija de la cerradura. Gire la llave en sentido antihorario para bloquear. Siga las instrucciones que vienen con las cerraduras Lock Core para retirar el tambor e instalar el de su cerradura. HORIZONTAL NOTA: La perilla delantera debe estar en posición horizontal para trabar la cerradura. Siga las instrucciones que vienen con las cerraduras Lock Core para retirar el tambor e instalar el de su cerradura. NOTA: Para las bicicletas que tienen un ángulo del tubo de dirección pequeño, una horquilla con suspensión de largo recorrido y una relación tamaño del cuadro/distancia entre ejes muy grande, es posible que el cable de cierre del portabicicleta FrontLoader no alcance a dar toda la vuelta alrededor del tubo inferior del cuadro. Para la mayoría de las bicicletas, esto NO es un problema. Si el cable no alcanza, entonces ajuste el sujetador de la rueda delantera para una de 29”.= 1033644D-18/18SI QUITA EL PORTABICICLETA, SIGA LAS INSTRUCCIONES PARA VOLVER A INSTALARLO. No más de 165 lb (75 kg), a menos que se indique lo contrario. Respete la lista de compatibilidad de Yakima, o visite el sitio Yakima.com para conocer el límite de peso de su portaequipaje. No exceda el límite de peso de los portaequipajes para su vehículo. *(Ciertos vehículos están clasificados para menos de 165 lb (75 kg)).PORTAEQUIPAJE ESTE PRODUCTO(13 lb/5,9 kg)CARGA(40 lb/18 kg máximo)

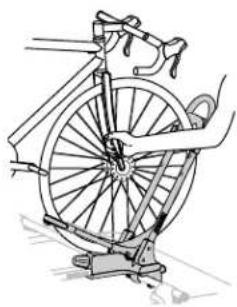

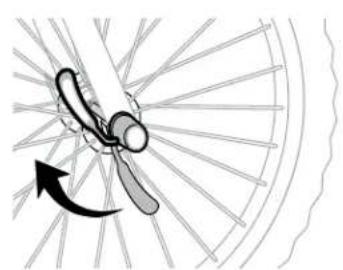

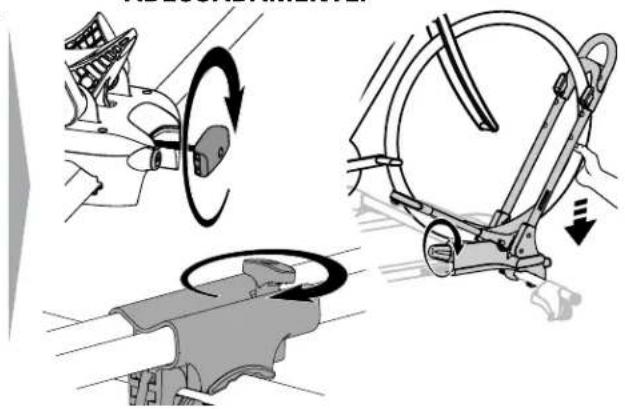

PESO ATENCIÓN: CERCIÓRESE DE QUE TODO EL EQUIPO ESTÁ ASEGURADO SEGÚN LAS INSTRUCCIONES. LAS PIEZAS DE MONTAJE PUEDEN AFLOJARSE CON EL TIEMPO. VERIFIQUE ANTES DE CADA USO Y AJUSTE SI ES NECESARIO.¡CONSERVE ESTAS INSTRUCCIONES!Respete las consignas de seguridad después de cada instalación.VERIFIQUE QUE LA RUEDA DELANTERA ESTÁ BIEN FIJADA AL CUADRO DE LA BICICLETA.ASEGÚRESE DE QUE LOS NEUMÁTICOS ESTÁN INFLADOS CON LA PRESIÓN INDICADA EN LOS MISMOS.… antes de partir. ¡Asegúrese de leer toda la información sobre precauciones y garantías que acompañan estas instrucciones!
