MANUAL DE USUARIO HoldUp +2 Yakima

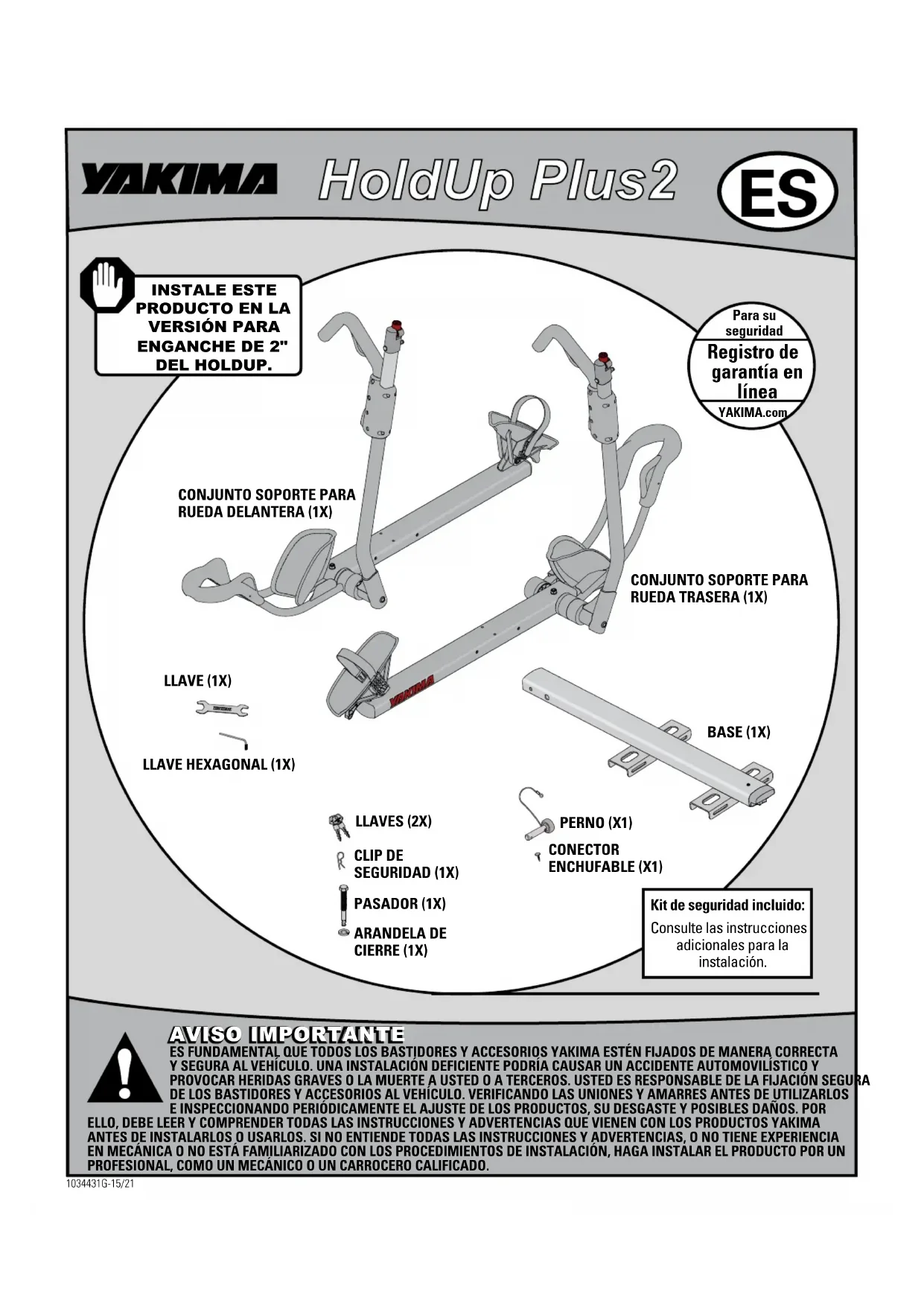

RUEDA DELANTERA (1X) PASADOR (1X) ARANDELA DE CIERRE (1X) Para su seguridad Registro de garantía en línea YAKIMA.com INsTAle esTe PROducTO eN lA veRsIÓN PARA eNGANche de 2" del hOlduP. Kit de seguridad incluido: Consulte las instrucciones adicionales para la instalación. AvIsO IMPORTANTe ES FUNDAMENTAL QUE TODOS LOS BASTIDORES Y ACCESORIOS YAKIMA ESTÉN FIJADOS DE MANERA CORRECTA Y SEGURA AL VEHÍCULO. UNA INSTALACIÓN DEFICIENTE PODRÍA CAUSAR UN ACCIDENTE AUTOMOVILÍSTICO Y PROVOCAR HERIDAS GRAVES O LA MUERTE A USTED O A TERCEROS. USTED ES RESPONSABLE DE LA FIJACIÓN SEGURA DE LOS BASTIDORES Y ACCESORIOS AL VEHÍCULO. VERIFICANDO LAS UNIONES Y AMARRES ANTES DE UTILIZARLOS E INSPECCIONANDO PERIÓDICAMENTE EL AJUSTE DE LOS PRODUCTOS, SU DESGASTE Y POSIBLES DAÑOS. POR ELLO, DEBE LEER Y COMPRENDER TODAS LAS INSTRUCCIONES Y ADVERTENCIAS QUE VIENEN CON LOS PRODUCTOS YAKIMA ANTES DE INSTALARLOS O USARLOS. SI NO ENTIENDE TODAS LAS INSTRUCCIONES Y ADVERTENCIAS, O NO TIENE EXPERIENCIA EN MECÁNICA O NO ESTÁ FAMILIARIZADO CON LOS PROCEDIMIENTOS DE INSTALACIÓN, HAGA INSTALAR EL PRODUCTO POR UN PROFESIONAL, COMO UN MECÁNICO O UN CARROCERO CALIFICADO. PERNO (X1) CONECTOR ENCHUFABLE (X1)

LLAVE HEXAGONAL (1X)1034431G-16/21

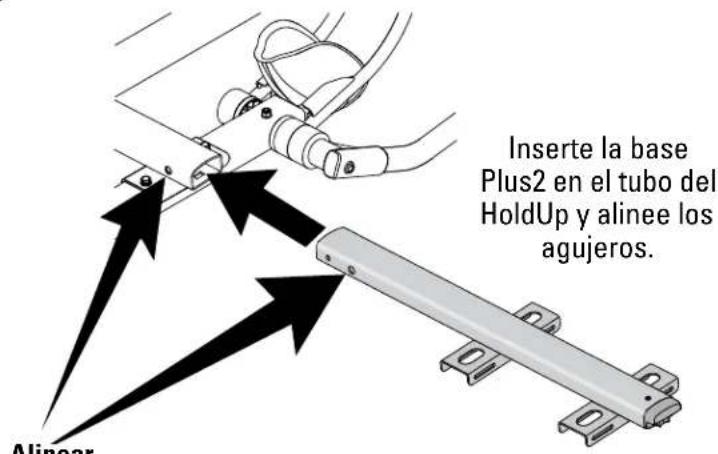

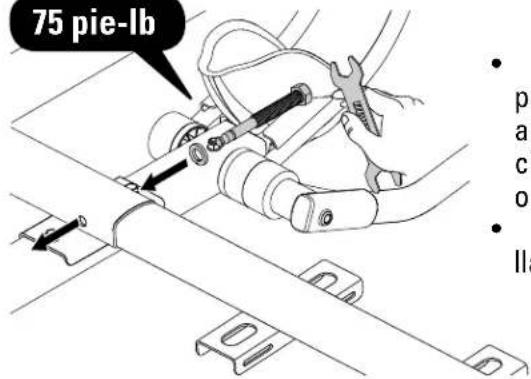

ReTIRe el eXTReMO del hOlduP. Utilice un destornillador de cabeza plana para retirar el extremo del HoldUp. INseRTe lA BAse Plus2 eN el hOlduP. Inserte la base Plus2 en el tubo del HoldUp y alinee los agujeros. Alinear INsTAle el PAsAdOR PRINcIPAl.

• Inserte el pasador, y la arandela de cierre en el orden indicado.

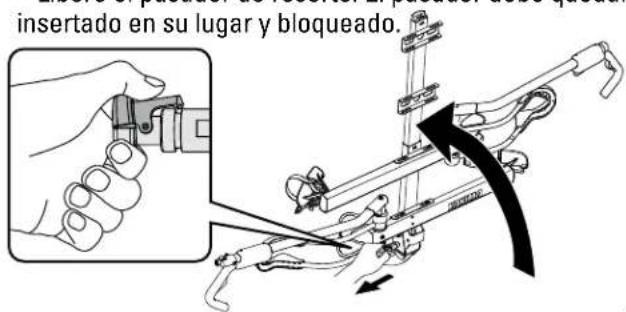

• Apriete con la llave ajustables. GIRe hAsTA lA POsIcIÓN veRTIcAl.

• Apriete la perilla para liberar el bloqueo.

• Tire del pasador de resorte para liberar la base.

• Levante el HoldUp Plus2.

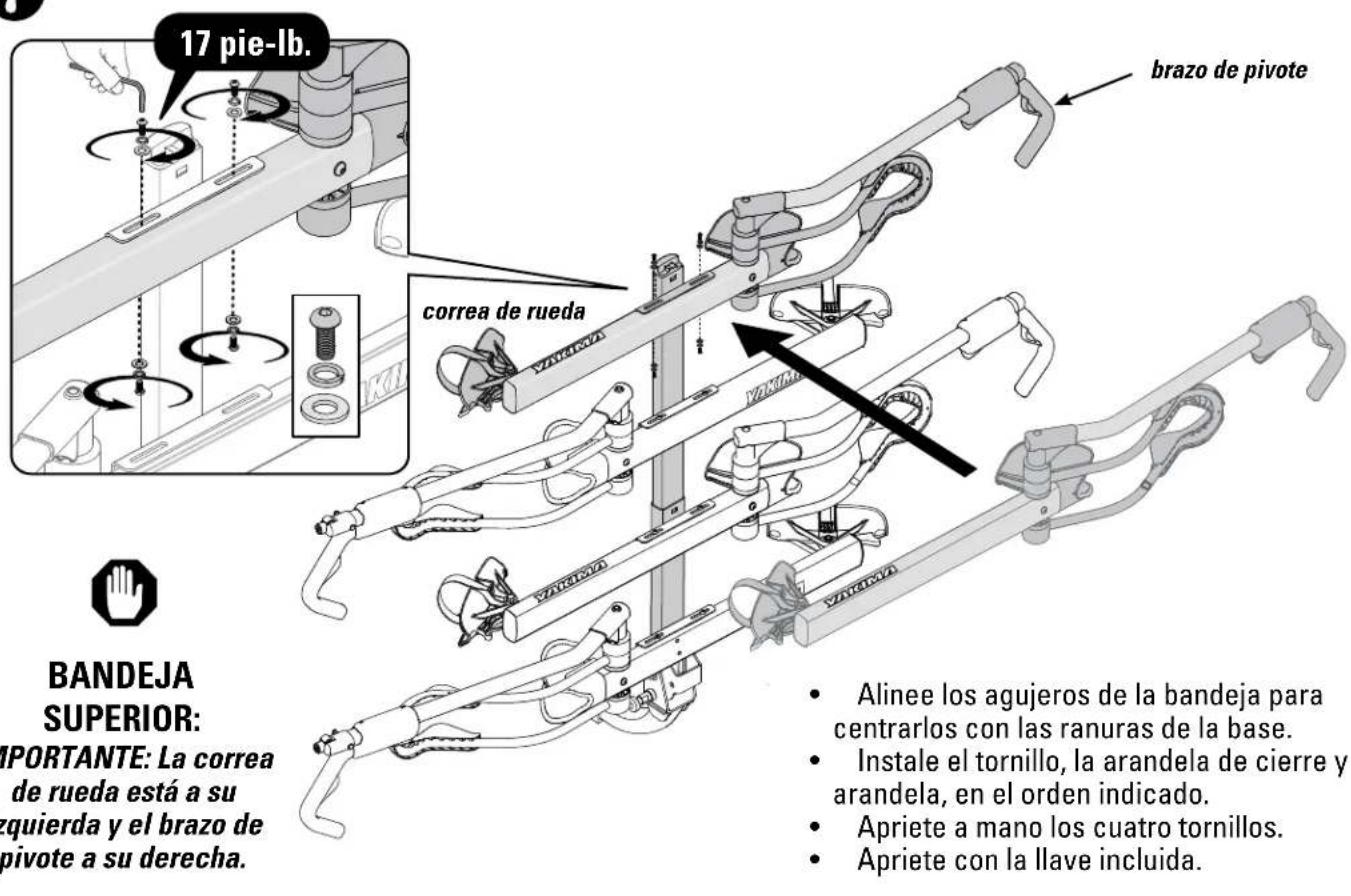

• Libere el pasador de resorte. El pasador debe quedar insertado en su lugar y bloqueado. ReTIRe lOs TORNIllOs de fIJAcIÓN. Los tornillos de fijación están instalados en las bandejas para su transporte. Retírelos antes de hacer el montaje. 75 pie-lb1034431G-17/21 fIJe lA seGuNdA BANdeJA A lA BAse. BANDEJA SUPERIOR: IMPORTANTE: La correa de rueda está a su izquierda y el brazo de pivote a su derecha. brazo de pivote correa de rueda BANDEJA INFERIOR: IMPORTANTE: La correa de rueda está a su derecha y el brazo de pivote a su izquierda. brazo de pivote correa de rueda fIJe lA PRIMeRA BANdeJA A lA BAse. 17 pie-lb. 17 pie-lb.

• Alinee los agujeros de la bandeja para centrarlos con las ranuras de la base.

• Instale el tornillo, la arandela de cierre y la arandela, en el orden indicado.

• Apriete a mano los cuatro tornillos.

• Apriete con la llave incluida.

• Alinee los agujeros de la bandeja para centrarlos con las ranuras de la base.

• Instale el tornillo, la arandela de cierre y la arandela, en el orden indicado.

• Apriete a mano los cuatro tornillos.

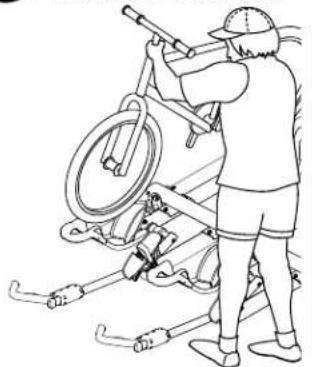

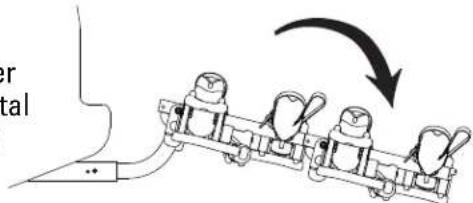

• Apriete con la llave incluida.cARGue PRIMeRO lA BIcIcleTA MÁs PesAdA. No instale la bicicleta si ésta tiene una rueda pinchada o una pequeña pérdida de aire. Si después de la instalación el neumático se desina, la bicicleta puede quedar cargada de manera insegura. PAse lA clAvIJA A TRAvÉs del lAzO del cORdÓN.

través del lazo del cordón.

Inserte completamente el perno estabilizador en el agujero. El perno quedará trabado en el lugar. Utilice el perno cuando el HoldUp Plus2 está en la posición inferior o superior. Si un guardabarros impide la colocación correcta del gancho de rueda, saque el guardabarros para cargar la bicicleta de manera adecuada y segura. Nota: El portabicicletas HoldUp puede descender por debajo de la horizontal para facilitar el cargado de las bicicletas. Después de cargarlas, asegúrese de volver a bloquear el portabicicletas HoldUp en la posición horizontal. ATENCIÓN: Si alguna parte de la bicicleta toca el gatillo rojo, no use el portabicicletas con esa bicicleta. 1034431G-18/21 PRePÁRese PARA cARGAR. Libere la correa de rueda presionando la palanca de la hebilla.

la ranura de la parte posterior del soporte de rueda. PlIeGue el BRAzO de PIvOTe hAcIA ABAJO. Asegúrese de que el brazo de pivote está plegado hacia abajo. PlIeGue el hOlduP hAcIA ABAJO.

• Tire del pasador de resorte.

• Descienda el HoldUp Plus2.

• El pasador de resorte debe quedar insertado en su lugar.4X

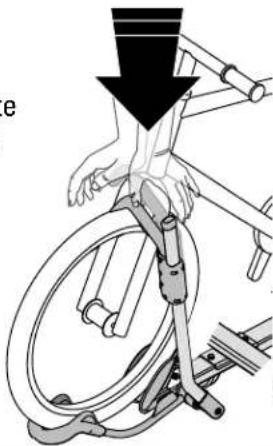

que el gancho se apoye en el neumático de la bicicleta, a 1" de los frenos. lleve el BRAzO de PIvOTe A su POsIcIÓN. AseGuRe el GANchO. Presione firmemente el gancho contra la rueda.

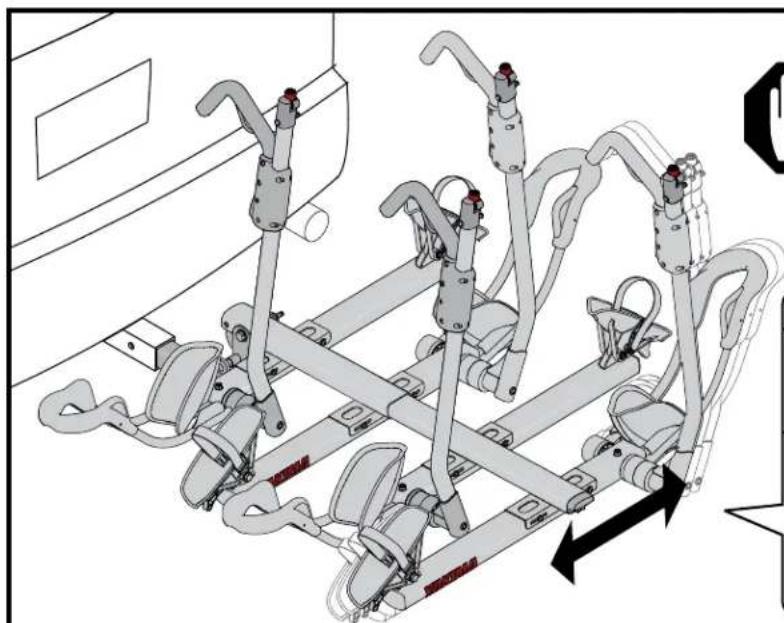

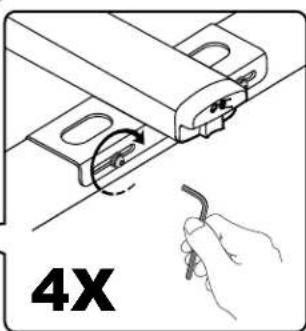

CAER CAUSANDO DAñOS MATERIALES, hERIDAS CORPORALES O INCLUSO LA MUERTE. Pase la correa entre los rayos de la rueda. Gire un poco la rueda, si es necesario. AseGuRe lA cORReA de lA RuedA TRAseRA. AJusTe lA cORReA de lA RuedA TRAseRA. Si una vez cargadas hay interferencia entre dos o más bicicletas, ajuste las bandejas lo necesario para eliminar esa interferencia. Afloje los 4 tornillos de la bandeja (sin retirarlos). Deslice la bandeja hacia la izquierda o la derecha.

los 4 tornillos de la bandeja. Ambas bandejas se pueden ajustar. Consulte los pasos 11 a 17 para cargar las bicicletas adicionales. Alterne la dirección de cada bicicleta adicional. cARGue lAs BIcIcleTAs AdIcIONAles. Pase la correa a través de los rayos e insértela en la ranura del soporte de rueda. Tire con fuerza para que quede bien apretada.1034431G-20/21 Pliegue el HoldUp hacia arriba.

• siemPreasegureelBraZodePivoteCuandolaBandeJaestÁvaCÍa. veRIfIQue lA INsTAlAcIÓN ANTes de PARTIR. leA TOdAs lAs AdveRTeNcIAs de lA PÁGINA sIGuIeNTe ANTes de PARTIR. Deslice el gancho contra la cuna de la rueda trasera. AseGuRe lOs BRAzOs de PIvOTe cuANdO NO se usAN. cuANdO NO TRANsPORTA BIcIcleTAs, sIeMPRe MANTeNGA el hOlduP PleGAdO hAcIA ARRIBA. Incline el soporte de rueda hacia adentro. Pliegue el soporte de rueda hacia adentro. ire el brazo de pivote hacia adentro.

• Acceda a los cables de seguridad que se encuentran en el extremo de cada brazo de pivote.

• Pase el cable de seguridad alrededor del cuadro de la bicicleta.

• Inserte el pasador del brazo de pivote en el orificio del extremo del cable de seguridad. Trabe con la llave. cuANdO TRANsPORTe BIcIcleTAs, uTIlIce sIeMPRe el cABle de seGuRIdAd PROvIsTO.1034431G-21/21

SI NECESITA ASISTENCIA

TÉCNICA O REPUESTOS:

Contacte un vendedor o llame al: [phone] De lunes a viernes de 7:00 AM a 5:00 PM, hora del Pacíco. Las piezas de montaje pueden aflojarse con el tiempo. Verifique antes de cada uso y ajuste si es necesario. Si no se respetan las cargas límites se pueden provocar daños materiales, heridas corporales o la muerte.

• Nunca conduzca fuera de la ruta cargado con bicicletas.

• No lo instale en remolques, casas rodantes o RV.

• No coloque los neumáticos de la bicicleta cerca del escape caliente del vehículo.

• No lo instale si la rueda de auxilio interere con las bicicletas o el portabicicletas plegado. BICICLETAS:

• Asegúrese de que sus neumáticos están inados con la presión indicada en los mismos.

• No transporte bicicletas en tándem o plegables.

• No transporte bicicletas con asientos para bebés, cestas, guardabarros, cubrebicicletas o motores. INsTAle esTe PROducTO sOlAMeNTe eN RecePTORes de 2". Quite este equipo antes de entrar en un lavadero automático de vehículos y cuando no lo utilice. MANTENIMIENTO: Utilice periódicamente un lubricante no soluble en agua en las piezas móviles de metal. Utilice un paño blando con agua y detergente suave para limpiar las piezas de caucho. Además, algunos receptores de menor tamaño pueden no aceptar este producto. Si usted no conoce la capacidad de su receptor de enganche, consulte un profesional en automóviles.

• No lo use con un alargador de enganche.

Este producto está cubierto por la garantía limitada a vida “mientras dure el romance” de Yakima. Para obtener una copia de esta garantía, visítenos en www.yakima.com, envíeno ¡cONseRve esTAs INsTRuccIONes! lA cARGA TOTAl de lAs 4 BIcIcleTAs NO deBe eXcedeR 91 KG. lÍMITes de cARGA IMPORTANTes: MANTeNIMIeNTO AsIsTeNcIA TÉcNIcA
