MANUAL DE USUARIO S22MY2E5A PANASONIC

INFORMACIÓN DEL PRODUCTO

Si tiene preguntas o problemas relacionados con su acondicionador de aire necesitará la siguiente información. Los números de modelo y de serie se encuentran en la placa de características situada en la parte inferior del aparato. N° de modelo ______________________________ N° de serie ______________________ Fecha de adquisición___________________________________________________________ Dirección del concesionario _____________________________________________________ Número de teléfono____________________________________________________________

PRECAUCIONES DE SEGURIDAD

Los símbolos siguientes utilizados en estas instrucciones de funcionamiento le avisan de que existen condiciones potencialmente peligrosas para los usuarios, el personal de servicio o el propio aparato: Este símbolo indica un riesgo o uso peligroso que podría causar graves heridas personales o incluso la muerte. Este símbolo indica un riesgo o uso peligroso que podría causar heridas personales o daños al aparato o a otras propiedades. 03_F569612_ES.fm Page 30 Wednesday, September 24, 2014 9:44 AM31

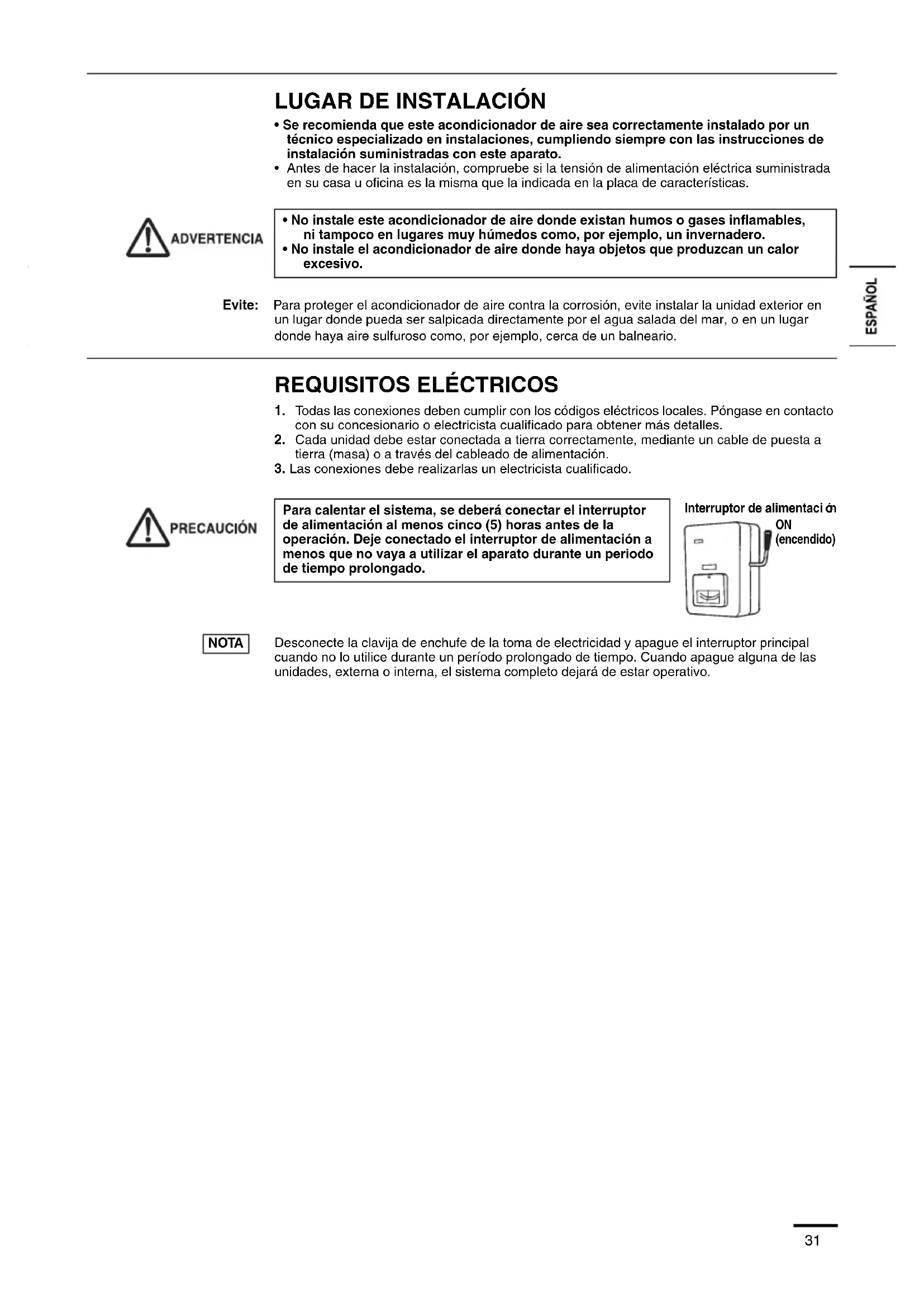

LUGAR DE INSTALACIÓN

• Se recomienda que este acondicionador de aire sea correctamente instalado por un técnico especializado en instalaciones, cumpliendo siempre con las instrucciones de instalación suministradas con este aparato.

• Antes de hacer la instalación, compruebe si la tensión de alimentación eléctrica suministrada en su casa u oficina es la misma que la indicada en la placa de características.

REQUISITOS ELÉCTRICOS

1. Todas las conexiones deben cumplir con los códigos eléctricos locales. Póngase en contacto

con su concesionario o electricista cualificado para obtener más detalles.

2. Cada unidad debe estar conectada a tierra correctamente, mediante un cable de puesta a

tierra (masa) o a través del cableado de alimentación.

3. Las conexiones debe realizarlas un electricista cualificado.

• No instale este acondicionador de aire donde existan humos o gases inflamables, ni tampoco en lugares muy húmedos como, por ejemplo, un invernadero.

• No instale el acondicionador de aire donde haya objetos que produzcan un calor excesivo. Evite: Para proteger el acondicionador de aire contra la corrosión, evite instalar la unidad exterior en un lugar donde pueda ser salpicada directamente por el agua salada del mar, o en un lugar donde haya aire sulfuroso como, por ejemplo, cerca de un balneario. Para calentar el sistema, se deberá conectar el interruptor de alimentación al menos cinco (5) horas antes de la operación. Deje conectado el interruptor de alimentación a menos que no vaya a utilizar el aparato durante un periodo de tiempo prolongado. Desconecte la clavija de enchufe de la toma de electricidad y apague el interruptor principal cuando no lo utilice durante un período prolongado de tiempo. Cuando apague alguna de las unidades, externa o interna, el sistema completo dejará de estar operativo. Interruptor de alimentaci

INSTRUCCIONES DE SEGURIDAD

• Lea con atención estas instrucciones de funcionamiento antes de utilizar este acondicionador de aire. Si sigue teniendo alguna dificultad o problema, póngase en contacto con su concesionario para que le ayude a solucionarlo.

• Este acondicionador de aire ha sido diseñado para proporcionarle un ambiente agradable en su habitación. Utilícelo solamente con la finalidad para la que ha sido diseñado según se describe en estas instrucciones de funcionamiento. Confirme con el distribuidor o especialista autorizado el tipo de refrigerante especificado que debe usar. El uso de un refrigerante distinto al tipo especificado puede acarrear daños al producto, reventones, lesiones, etc. No toque nunca la unidad con las manos mojadas. Nunca utilice ni guarde gasolina u otros productos o líquidos inflamables cerca del acondicionador de aire porque es muy peligroso. No utilice este aparato en una atmósfera potencialmente explosiva. Este acondicionador de aire no dispone de ventilador para introducir aire fresco del exterior. Cuando utilice en la misma sala aparatos de calefacción de gas o queroseno, que consumen mucho oxígeno del aire, debe abrir con frecuencia las puertas o ventanas. De lo contrario, en casos extremos, existe el riesgo de asfixia. Proporcione una toma de corriente que pueda utilizarse exclusivamente para cada unidad, e instale un disyuntor de circuito, un elemento de desconexión de la alimentación y un disyuntor de fugas a modo de protección contra sobrecorriente en la línea exclusiva. Proporcione una toma de corriente para cada unidad; y en el cableado fijo deberán incorporarse medios para la desconexión completa del suministro eléctrico que tengan una separación de contacto en todos los polos en conformidad con las normas del cableado. Para prevenir posibles peligros a causa de un fallo en el aislamiento, la unidad debe conectarse a tierra. Los usuarios no deben limpiar el interior de las unidades interiores y exteriores. Encargue la limpieza a un distribuidor o especialista autorizado. En caso de que este aparato funcione incorrectamente, no lo repare usted mismo. Póngase en contacto con el distribuidor de ventas o servicios para solicitar una reparación. Una fuga de gas refrigerante puede causar un incendio. Por motivos de seguridad, asegúrese de apagar el acondicionador de aire y también de desconectar la alimentación antes de efectuar limpiezas o reparaciones. En caso de emergencia, desconecte el enchufe de alimentación del tomacorriente, o apague el disyuntor, o apague el elemento de desconexión de la alimentación para aislar el acondicionador de aire de la fuente de suministro eléctrico. No introduzca los dedos ni ningún otro objeto en la unidad interior o exterior: las piezas giratorias pueden provocar heridas. No utilice cables manipulados, empalmados, prolongados o de origen desconocido para evitar sobrecalentamientos y riesgo de incendios. Deje de utilizar el producto cuando haya cualquier anormalidad/fallo y desconecte el cable de corriente o desactive el interruptor de alimentación y el interruptor (riesgo de humo/fuego/descarga eléctrica) Ejemplos de anormalidad

• El ELCB se desconecta frecuentemente.

• Se percibe olor a humo.

• Se observa ruido anormal o vibración en la unidad.

• Filtraciones de agua desde la unidad interior.

• El cable de alimentación o el enchufe está excesivamente caliente.

• No se puede controlar la velocidad del ventilador.

• La unidad se para inmediatamente incluso estando en funcionamiento.

• El ventilador no se para incluso habiendo cesado la operación. Contacte inmediatamente con su proveedor local para su mantenimiento/reparación Este aparato está pensado para ser utilizado por expertos o usuarios entrenados en tiendas, en la industria ligera y en granjas, o por no expertos en usos comerciales. No apague ni encienda el acondicionador de aire con el interruptor de la alimentación. Utilice para ello el botón de operación de encendido/apagado (ON/OFF). No introduzca nada en las salidas de aire de la unidad exterior. Esto es muy peligroso porque el ventilador gira a alta velocidad. No toque la entrada de aire o las afiladas aletas de aluminio de la unidad exterior. Podría hacerse daño. Instale la alarma contra incendios y la salida de aire a una distancia de al menos 1,5 m de la unidad. Este aparato puede ser utilizado por niños mayores de 8 años y por personas con facultades físicas, sensoriales o mentales reducidas, o bien faltas de experiencia y conocimiento, siempre y cuando hayan recibido supervisión o instrucción sobre el uso del aparato de manera segura y hayan entendido los peligros implicados. No caliente ni enfríe demasiado la sala si en ella se encuentran bebés o personas inválidas. No pegue ningún objeto en la CARCASA DEL VENTILADOR. Podría sufrir lesiones y la unidad podría dañarse. No se siente ni se ponga de pie sobre la unidad. Podría caerse y sufrir un accidente. 03_F569612_ES.fm Page 32 Wednesday, September 24, 2014 9:44 AM33

• El compresor puede dejar de funcionar ocasionalmente durante las tormentas. No se trata de un fallo mecánico. La unidad se recuperará automáticamente al cabo de unos minutos.

• El texto en inglés constituye las instrucciones originales. El resto de los idiomas son traducciones de las instrucciones originales. Deje de usar el producto si se produce alguna anormalidad/avería y desconecte el enchufe de alimentación. (Riesgo de humo/incendio/descarga eléctrica) Ejemplos de anormalidad /avería - El producto a veces no se enciende al activar el interruptor. - La corriente a veces se desconecta cuando se mueve el cable. - Huele a quemado o se oyen ruidos anormales durante el funcionamiento. - La carcasa presenta deformaciones o está anormalmente caliente. Póngase inmediatamente en contacto con su distribuidor local para llevar a cabo el mantenimiento o las reparaciones pertinentes. INFORMACIÓN IMPORTANTE REFERENTE AL REFRIGERANTE UTILIZADO Este producto contiene gases fluorados que producen efecto invernadero especificados en el protocolo de Kyoto. No ventile gases a la atmósfera. Tipo de refrigerante: R410A GWP (1) valor: 1975 (1) GWP = global warming potential (potencial de calentamiento atmosférico) Dependiendo de la legislación local o la europea será necesario realizar inspecciones periódicas. Contacte con su proveedor local para obtener más información. AVISO 03_F569612_ES.fm Page 33 Wednesday, September 24, 2014 9:44 AM34 INFORMACIÓN Condiciones de funcionamiento Utilice este acondicionador de aire dentro del siguiente intervalo de temperatura.*TBS: Temperatura de bulbo seco*TBH: Temperatura de bulbo húmedoUnidad exterior Interior Exteriormini (tipo LE1)Modo de refrigeración 14°C ~ 25°C (*TBH) -10°C ~ 46°C (*TBS)Modo de calefacción 16°C ~ 30°C (*TBS)-20°C ~ 18°C (*TBH)-20°C ~ 24°C (*TBS)2WAY (tipo ME1)Modo de refrigeración 14°C ~ 25°C (*TBH) -10°C ~ 43°C (*TBS)Modo de calefacción 16°C ~ 30°C (*TBS) -25°C ~ 15°C (*TBS)3WAY (tipo MF2)Modo de refrigeración 14°C ~ 25°C (*TBH) -10°C ~ 46°C (*TBS)Modo de calefacción 15°C ~ 30°C (*TBS) -20°C ~ 18°C (*TBH)Modo de refrigeración y calefacción– -10°C ~ 24°C (*TBS) Información para Usuarios sobre la Recolección y Eliminación de aparatos viejos y baterías usadas Estos símbolos en los productos, embalajes y/o documentos adjuntos, significan que los aparatos eléctricos y electrónicos y las baterías no deberían ser mezclados con los desechos domésticos. Para el tratamiento apropiado, la recuperación y el reciclado de aparatos viejos y baterías usadas, por favor, observe las normas de recolección aplicables, de acuerdo a su legislación nacional y a las Directivas 2002/96/CE y 2006/66/CE. Al desechar estos aparatos y baterías correctamente, Usted estará ayudando a preservar recursos valiosos y a prevenir cualquier potencial efecto negativo sobre la salud de la humanidad y el medio ambiente que, de lo contrario, podría surgir de un manejo inapropiado de los residuos. Para mayor información sobre la recolección y el reciclado de aparatos y baterías viejos, por favor, contacte a su comunidad local, su servicio de eliminación de residuos o al comercio donde adquirió estos aparatos. Podrán aplicarse penas por la eliminación incorrecta de estos residuos, de acuerdo a la legislación nacional. Para usuarios empresariales en la Unión Europea Si usted desea descartar aparatos eléctricos y electrónicos, por favor contacte a su distribuidor o proveedor a fin de obtener mayor información. [Informacion sobre la Eliminación en otros Países fuera de la Unión Europea] Estos símbolos sólo son válidos dentro de la Unión Europea. Si desea desechar estos objetos, por favor contacte con sus autoridades locales o distribuidor y consulte por el método correcto de eliminación. Nota sobre el símbolo de la bateria (abajo, dos ejemplos de símbolos): Este símbolo puede ser usado en combinación con un símbolo químico. En este caso, el mismo cumple con los requerimientos establecidos por la Directiva para los químicos involucrados.

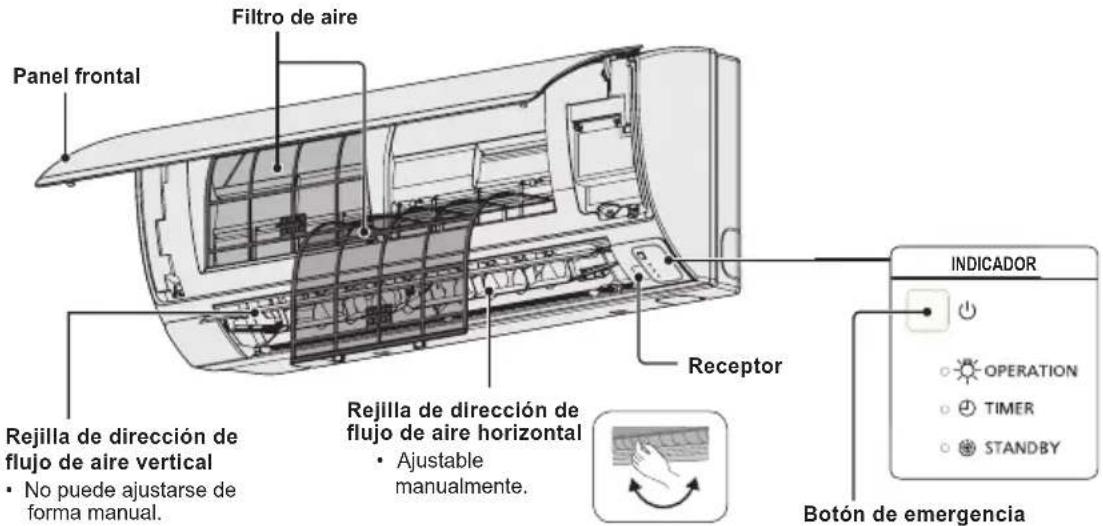

03_F569612_ES.fm Page 34 Wednesday, September 24, 2014 9:44 AM35 OPERACIÓN Nombres de las partes UNIDAD INTERIOR Unidad de mando a distancia inalámbrica (Partes opcionales) Unidad de mando a distancia alámbrico de altas especificaciones (Partes opcionales) Consulte las instrucciones de funcionamiento suministradas con la unidad de mando a distancia inalámbrica opcional. Consulte las instrucciones de funcionamiento adjuntadas a la unidad de mando a distancia alámbrico de altas especificaciones opcional. OPEN CLOS

CLOSE OPEN Parrilla de entrada Panel de control Rejilla de dirección de flujo de aireEl aire se descarga uniformementeRecepto

Botón de emergenciaPanel frontalFiltro de aireReceptorBotón de emergenciaRejilla de dirección de flujo de aire vertical• No puede ajustarse de forma manual.Rejilla de dirección de flujo de aire horizontal• Ajustable manualmente.INDICADOR Tipo Y2 (CASSETTE DE 4 VÍAS 60×60) Tipo K2 (MONTADO EN PARED) NOTA (Tipo inalámbrico: disponible para todas las unidades interiores) NOTA (Tipo alámbrico: disponible para todas las unidades interiores) 03_F569612_ES.fm Page 35 Wednesday, September 24, 2014 9:44 AM36 Unidad de mando a distancia del temporizador (Partes opcionales) NOTA (Tipo alámbrico: disponible para todas las unidades interiores)

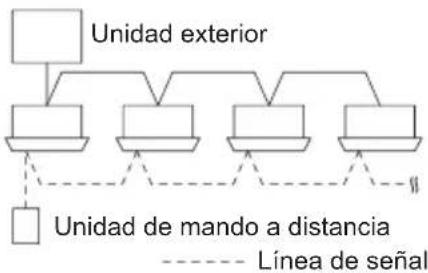

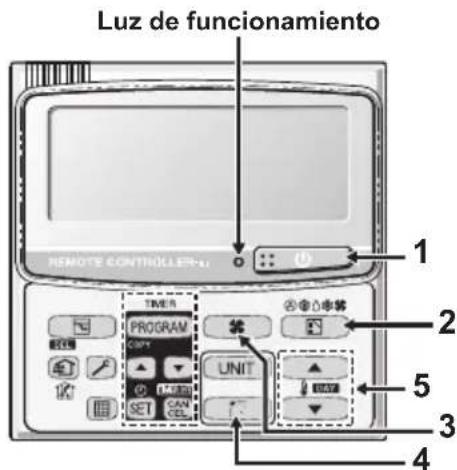

Nombres y operaciones Control de grupo

5. Botones de ajuste de la temperatura

Luz de funcionamiento Unidad de mando a distancia Línea de señal Unidad exterior

3. Botón (de velocidad del ventilador)

Cambio de la velocidad del ventilador.

Botón (de dirección del aire/balanceo)

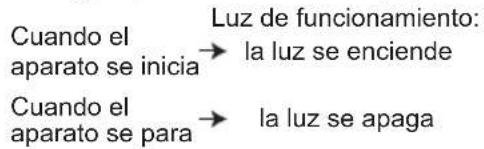

Botón (de inicio/parada) Luz de funcionamiento: Cuando el aparato se inicia la luz se enciende Cuando el aparato se para la luz se apaga

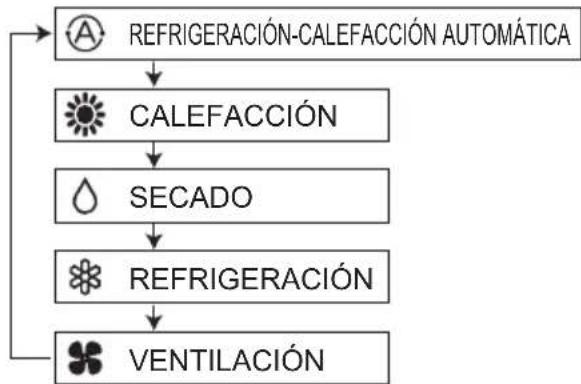

Botón (de selección de modo) Este botón se pulsa para seleccionar un modo de funcionamiento.

AUTOMÁTICA ALTA MEDIA BAJA Para más detalles, consulte las Instrucciones de manejo adjuntadas a la unidad de mando a distancia del temporizador opcional. Al pulsar el botón, se enciende la unidad, y al pulsarlo otra vez se apaga. Luz de funcionamiento La luz está encendida cuando un aparato de aire acondicionado está funcionando. Esta luz parpadea cuando se produce un error o se activa un dispositivo protector.

REFRIGERACIÓN-CALEFACCIÓN AUTOMÁTICA

CALEFACCIÓN SECADO REFRIGERACIÓN VENTILACIÓN El modo de refrigeración-calefacción automática detecta la diferencia entre la temperatura preconfigurada en el controlador y la temperatura real de la habitación. Sobre esa base, selecciona automáticamente el modo de calefacción o de refrigeración. (El control automático de la calefacción y la refrigeración para el sistema 2WAY y mini VRF puede efectuarse cuando todas las unidades interiores conectadas al mismo circuito de refrigerante están controladas en grupo.) NOTA: Cuando el botón de selección de modo está ajustado en VENTILACIÓN, no puede seleccionarse el modo AUTOMÁTICO. Pulse el botón de dirección del aire/balanceo para ajustar el balanceo automático o la dirección del aire conforme a un ángulo específico. (Para más detalles, véase la sección “Ajuste de la dirección de circulación del aire”.) Cambio del ajuste de la temperatura. Pulse los botones de ajuste de la temperatura para cambiar el ajuste de la temperatura al valor deseado. La función de control de grupo sirve para operar los distintos aparatos de aire acondicionado en una única habitación. ● Pueden conectarse hasta 8 unidades. ● Operación de todas las unidades interiores en el mismo modo excepto en lo que respecta a la dirección del aire.

Utilice el sensor de temperatura de la unidad interior. ej.) Unidad de mando a distancia del temporizador 03_F569612_ES.fm Page 36 Wednesday, September 24, 2014 9:44 AM37 AJUSTE DE LA DIRECCIÓN DE CIRCULACIÓN DEL AIRE Las funciones diferirán dependiendo de la unidad interior utilizada. La dirección de circulación del aire no se podrá ajustar utilizando la unidad de mando a distancia para cualquier unidad que no esté indicada abajo. Tipo Y2, tipo K2:

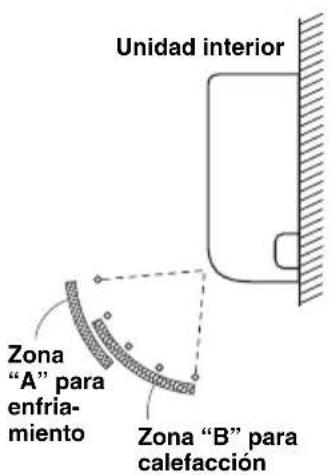

• No mueva nunca con las manos la aleta (aleta de circulación del aire vertical) que sea controlada utilizando la unidad de mando a distancia.

• Cuando el aparato de aire acondicionado se apaga, la aleta se desplaza automáticamente en la dirección de cierre.

• La aleta (aleta de circulación del aire vertical) se moverá a la posición ascendente cuando se realice la operación de espera para calefacción. La operación de barrido se hace después de liberarse la operación de espera para calefacción, pero en la unidad de mando a distancia se indicará barrido incluso durante la operación de espera para calefacción. Ajuste de la dirección de circulación del aire La dirección de circulación del aire cambiará cada vez que se pulse el botón FLAP durante la operación. Para activar la operación de barrido Pulse el botón FLAP para ajustar la aleta (aleta de circulación del aire vertical) a la posición descendente, y después pulse el botón FLAP otra vez. Esto visualizará , y la circulación del aire oscilará automáticamente hacia arriba y abajo. Para parar la operación de barrido Pulse el botón FLAP otra vez durante la operación de barrido de la aleta para parar la aleta en la posición deseada. Después, la circulación de aire podrá ser ajustada desde la posición superior pulsando el botón FLAP otra vez. Indicador cuando la operación de barrido está parada Durante la operación de enfriamiento o deshumidificación, la aleta no se parará en la posición descendente. Aunque la aleta se pare en la posición descendente durante la operación de barrido, no se parará hasta que se mueva a la tercera posición desde la parte superior. Calefacción Enfriamiento y deshumidificación Operación del ventilador Todas las operaciones Ajuste la aleta (aleta de circulación del aire vertical) en la posición descendente. Si pone la aleta en la posición ascendente, el aire caliente tal vez no llegue al suelo. La aleta (aleta de circulación del aire vertical) puede ajustarse en una de tres posiciones. Ajuste inicial Ajuste inicial Ajuste inicial Operación continua Ventilador y calefacción Enfriamiento y deshumidificación 03_F569612_ES.fm Page 37 Wednesday, September 24, 2014 9:44 AM38 AJUSTE DE LA DIRECCIÓN DE CIRCULACIÓN DEL AIRE (CONTINUACIÓN) Cassette de 4 vías (Y2) Los acondicionadores de aire de tipo Y2 están equipados con aletas automáticas. Usted podrá ajustar la dirección de circulación del aire a un ángulo específico o al modo de barrido utilizando la unidad de mando a distancia. No mueva la aleta con sus manos. Tipo montado en pared (K2) Direcciones verticales (automático) Confirme que la unidad de mando a distancia ha sido encendida. Pulse el botón FLAP para iniciar el movimiento de la aleta hacia arriba y abajo. Si quiere parar el movimiento de la aleta y dirigir el aire hacia una dirección deseada, pulse el botón FLAP otra vez. En el modo enfriamiento, no oriente la aleta hacia abajo y se vaya de la zona de enfriamiento “A”, de lo contrario, podrá gotear condensación al suelo. La zona ‘‘A’’ es la posición de aleta recomendada para enfriamiento. Cuando funciona continuamente en la configuración de dirección de corriente fija durante aproximadamente una hora, la dirección de la corriente se controla automáticamente y la posición de la aleta cambia. La dirección de la corriente puede ser diferente de la que se muestra en el control remoto. No mueva la aleta con sus manos. Direcciones horizontales (manual) La circulación del aire horizontal puede ajustarse manualmente moviendo las aspas verticales hacia la izquierda o derecha. Unidad interior Zona “B” para calefacción Zona “A” para enfria- miento 03_F569612_ES.fm Page 38 Wednesday, September 24, 2014 9:44 AM39 AJUSTE DE LA DIRECCIÓN DE CIRCULACIÓN DEL

• Si hay múltiples unidades interiores conectadas a una unidad de mando a distancia, se podrá ajustar la dirección de circulación del aire para cada unidad interior seleccionando las unidades interiores (vea la operación de abajo). Botón de aleta automática

• Para ajustar la dirección del aire para unidades individuales, pulse el botón UNIT. El visualizador mostrará el número de unidad interior bajo el control de grupo. Ajuste la dirección de circulación del aire para la unidad que esté mostrada en el visualizador.

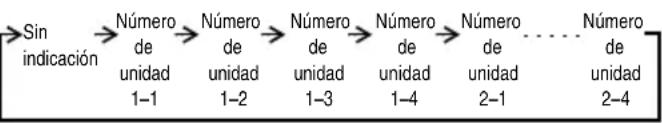

• Cada vez que pulse UNIT, el indicador cambiará en el orden mostrado abajo.

• Cuando no se visualice nada, podrá hacer el ajuste para todas las unidades interiores en una sola operación.

• El número de unidad se visualiza como Número de unidad exterior–Número de unidad interior. Ello variará dependiendo del número de unidades bajo el control de grupo. Una unidad exterior y ocho unidades interiores Dos unidades exteriores y cuatro unidades interiores Sin indicación Número de unidad 1–1 Número de unidad 1–2 Número de unidad 1–3 Número de unidad 1–8 Sin indicación Número

¿Cómo funciona? • Cuando la sala alcanza la temperatura que ha sido ajustada, la unidad repite el ciclo de desconexión y conexión automáticamente.

• Para evitar que la humedad en la habitación vuelva a aumentar, el ventilador interior también se apagará cuando se pare la operación de la unidad.

• La velocidad del ventilador se ajustará a ‘‘LO.’’ automáticamente y no podrá ser cambiada.

• La operación ‘‘DRY’’ no será posible si la temperatura exterior es de 15°C o menos. Rendimiento en calefacción

• Como este aparato calienta una habitación utilizando el calor del aire exterior (sistema de bomba de calor), la eficacia de calefacción se reducirá cuando la temperatura del exterior sea muy baja. Si no se puede obtener calor suficiente con esta bomba de calor, utilice otro aparato de calefacción junto con éste. Descongelación • Cuando la temperatura exterior sea baja, podrá formarse escarcha o hielo en el serpentín de intercambio de calor exterior, y reducirse el rendimiento de calefacción. Cuando ocurra esto, se pondrá en funcionamiento un sistema de descongelación controlado por microprocesador. Al mismo tiempo, el ventilador de la unidad interior se parará (o funcionará a muy baja velocidad en algunos casos) y aparecerá el indicador “STANDBY” en el visualizador hasta que se complete la descongelación. Entonces se reiniciará la operación de calefacción después de varios minutos. (Este intervalo variará ligeramente dependiendo de la temperatura exterior y de la forma en que se forme la escarcha.) (en espera) del visualizador

• Durante varios minutos después de comenzar la operación de calefacción, el ventilador interior no se pondrá en funcionamiento (o funcionará a muy baja velocidad en algunos casos) hasta que el serpentín de intercambio de calor se haya calentado suficientemente. Esto se debe a que está funcionando el sistema de prevención de corriente fría. Durante este periodo, el indicador ‘‘ ’’ (en espera) se mantendrá visualizado.

• ‘‘ ” (en espera) se mantendrá visualizado durante la descongelación o cuando el compresor haya sido apagado (o cuando la unidad esté funcionando a muy baja velocidad) por el termostato cuando el sistema esté en el modo de calefacción.

• Tras completarse la descongelación y cuando el compresor se haya encendido otra vez, ‘‘ ’’ (en espera) se apagará automáticamente al reanudarse la operación de calefacción. Si ocurre un corte del suministro eléctrico mientras está funcionando la unidad Si el suministro eléctrico de esta unidad se interrumpe temporalmente, la unidad reanudará automáticamente la operación (una vez restablecido el suministro) utilizando los mismos ajustes que los de antes de cortarse el suministro eléctrico.

1. Por motivos de seguridad, asegúrese de apagar el acondicionador de aire, y

desconectarlo también de la red eléctrica antes de realizar su limpieza.

2. No vierta agua sobre la unidad interior para limpiarla. El agua podría estropear los

componentes internos y producir una descarga eléctrica.

1. No utilice nunca disolventes o productos químicos ásperos cuando limpie la unidad

interior. No limpie las partes de plástico con agua muy caliente.

2. Algunos bordes metálicos y las aletas, al ser puntiagudos, pueden causar heridas

si no se manejan con cuidado. Tenga mucho cuidado al limpiar estas piezas.

3. El serpentín interno y otros componentes de la unidad exterior deberán limpiarse

regularmente. Póngase en contacto con su concesionario o centro de reparaciones. Lados de entrada y salida de aire (Unidad interior) Limpie los lados de entrada y salida de aire de la unidad interior con el cepillo de una aspiradora, o límpielos con un paño limpio y suave. Si estas partes están muy sucias, utilice un paño limpio humedecido en agua. Cuando limpie el lado de salida de aire, tenga cuidado de no sacar las aspas de su sitio. Funcionamiento ‘‘DRY’’ (deshumidificación) Funcionamiento en calefacción NOTA 03_F569612_ES.fm Page 40 Wednesday, September 24, 2014 9:44 AM41

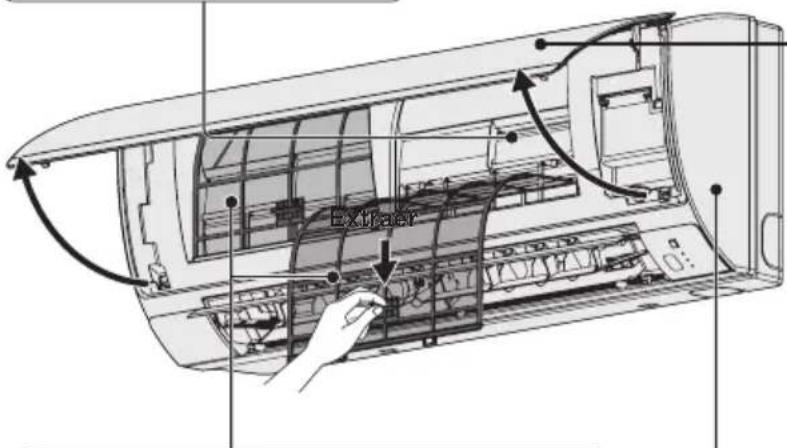

SALIENTE DE ALUMINIO

INSTRUCCIONES DE LAVADO

PANEL FRONTAL UNIDAD INTERIOR Extraer Extraer Extraer

• No utilice benceno, disolvente o limpiador en polvo.

• Utilice sólo jabones ( pH7) o detergentes domésticos neutros.

• No utilice agua con una temperatura superior a 40°C.

• Limpie el filtro regularmente para conseguir los mejores resultados y reducir el consumo eléctrico.

• Consulte con su distribuidor más cercano para realizar inspecciones periódicas. SUGERENCIA Limpie la unidad suavemente con un paño suave y seco.

• Es necesario limpiar los filtros de aire cada dos semanas.

• Lave/enjuague los filtros con agua, con cuidado para evitar dañar la superficie del mismo.

• Secar minuciosamente los filtros a la sombra, lejos del fuego o la luz solar directa.

• Reemplace los filtros dañados.

• Apague la unidad antes de limpiarla.

• No toque la aleta de aluminio, las partes afiladas pueden causar heridas. Indicador de filtro Botón de reajuste de filtro Mantenimiento del filtro de aire Se recomienda limpiar el filtro de aire cuando el (Filtro) aparezca en la pantalla. Para optimizar el rendimiento en zonas de mucho polvo o aceite, limpie el filtro con frecuencia independientemente del estado del filtro. Después de la limpieza

1. Una vez que se ha limpiado el filtro de aire, reinstálelo en la

posición original. Asegúrese de reinstalarlo en el orden inverso a como lo desinstaló.

2. Presione el botón de reajuste de filtro.

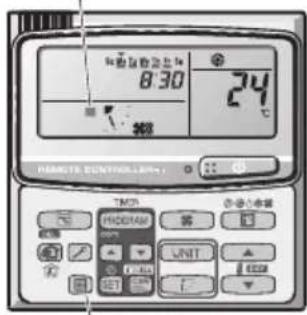

El indicador (Filtro) desaparecerá de la pantalla. ej.) Unidad de mando a distancia del temporizador Retire el panel frontal

• Tire hacia arriba del panel frontal para retirarlo.

• Lávelo suavemente y déjelo secar. Cierre el panel frontal

• Apriete los dos extremos del panel frontal para cerrarlo correctamente. 03_F569612_ES.fm Page 41 Wednesday, September 24, 2014 9:44 AM42 LOCALIZACIÓN Y RESOLUCIÓN DE PROBLEMAS Si su acondicionador de aire no funciona correctamente, compruebe primero los siguientes puntos antes de solicitar ayuda del servicio técnico. Si sigue sin funcionar correctamente, póngase en contacto con su distribuidor o su centro de servicio. UNIDAD INTERIOR UNIDAD EXTERIOR Síntoma Causa Ruido Ruido similar a corrientes de agua antes o durante el funcionamiento de la unidad

• Ruido de líquido refrigerante fluyendo por el interior de la unidad

• Ruido de agua de drenaje a través del tubo de drenaje Ruido de crujidos durante el funcionamiento o al cesar el funcionamiento de la unidad. Ruido de crujidos provocado por el cambio de temperatura de las piezas Olor Durante el funcionamiento, el aire descargado presenta olores. Componentes de olor interiores, olor a cigarro y olor a cosméticos acumulados en el acondicionador de aire y su aire se descargan. El interior de la unidad tiene polvo. Consulte a su distribuidor. Gotas de rocío Durante el funcionamiento de la unidad, se acumulan gotas de rocío cerca de la descarga de aire La humedad interior se refrigera mediante viento frío, y se acumula mediante gotas de rocío. Niebla Aparece niebla durante en el funcionamiento en el modo de refrigeración. (Lugares en los que existen grandes cantidades de rocío de aceite en restaurantes.)

• Es necesario limpiar, ya que el interior de la unidad (intercambiador de calor) está sucio. Es necesario que se ponga en contacto con su distribuidor.

• Durante la operación de descongelado El ventilador gira durante un tiempo, incluso a pesar de que la unidad deja de funcionar.

• La rotación del ventilador hace que el proceso de funcionamiento se realice con suavidad.

• El ventilador podría girar a veces por el secado del intercambiador de calor debido a la configuración. La dirección del aire cambia durante el funcionamiento de la unidad. No es posible realizar el ajuste de la dirección del aire. No es posible modificar la dirección del aire.

• Cuando la temperatura de descarga de aire es baja, o durante el funcionamiento de descongelado, el flujo de aire se dirige de forma horizontal de modo automático.

• La posición de la aleta se configura, ocasionalmente, de forma independiente. Cuando se modifica la dirección del aire, la aleta se mueve varias veces y se detiene en la posición designada. Cuando se modifica la dirección del aire, la aleta comienza a funcionar después de buscar la posición estándar. Polvo Se descarga acumulación de polvo dentro de la unidad interior. Durante el funcionamiento inicial a alta velocidad, es posible que el ventilador gire a veces a una velocidad mayor (durante 3 a 30 minutos) que la establecida. Esto es para comprobar el funcionamiento y confirmar si la rotación del motor del ventilador está dentro del intervalo de uso. Síntoma Causa La unidad no funciona Cuando se ACTIVA la alimentación de forma instantánea. La unidad no comienza a funcionar durante un tiempo aproximado de 3 minutos, ya que está activado el circuito de protección del compresor. Cuando el funcionamiento se detiene y se reanuda de forma inmediata. Ruido Se produce ruido en el modo de calefacción. Durante la operación de descongelado Vapor Aparece vapor en el modo de calefacción. Cuando se detiene mediante el mando a distancia, a veces el ventilador de la unidad exterior se encuentra en funcionamiento durante cierto periodo de tiempo, incluso a pesar de que el compresor exterior está detenido. La rotación del ventilador hace que el proceso de funcionamiento se realice con suavidad. 03_F569612_ES.fm Page 42 Wednesday, September 24, 2014 9:44 AM43 COMPROBACIONES PREVIAS A LA SOLICITUD DE SERVICIO Si su acondicionador de aire sigue sin funcionar correctamente, a pesar de haber revisado los puntos tal y como se describe anteriormente, detenga el funcionamiento de la unidad y desactive el interruptor de alimentación. A continuación, póngase en contacto con su distribuidor e informe del número de serie y del número. Nunca repare su acondicionador de aire usted mismo, ya que es muy peligroso. También debe informar de si aparece la marca de inspección y las letras E, F, H, L, P, en combinación con los números, en la pantalla LCD de la unidad de mando a distancia. CONSEJOS PRÁCTICOS PARA AHORRAR ENERGÍA Evite

• No bloquee la entrada ni la salida de aire de la unidad. Si se obstruye alguna, la unidad no funcionará correctamente y podrá resultar dañada.

• No deje que entre la luz del sol directa en la habitación. Utilice sombrillas, persianas o cortinas. Si las paredes y el techo de la habitación se calientan debido al sol, tardará mucho tiempo en enfriar la habitación. Efectúe

• Intente siempre mantener el filtro de aire limpio. (Consulte “MANTENIMIENTO Y LIMPIEZA”.) Un filtro atascado perjudicará el rendimiento de la unidad.

• Para impedir que el aire acondicionado se escape, mantenga las ventanas, las puertas y otras aberturas cerradas. Si la alimentación falla cuando la unidad está en funcionamiento Si la alimentación de esta unidad se corta temporalmente, la unidad reanudará automáticamente el funcionamiento una vez que el suministro se reestablezca utilizando los mismos ajustes de antes de que el suministro se interrumpiera. Síntoma Causa Solución El acondicionador de aire no funciona, aunque la alimentación está activada. Fallo de alimentación o situación posterior a fallo de alimentación Pulse de nuevo el botón de operación ON/OFF en la unidad del mando a distancia. El botón de funcionamiento está desactivado.

• Active la alimentación si el disyuntor está desactivado.

• Si el disyuntor ha saltado, póngase en contacto con su distribuidor sin activarlo. El fusible está fundido. Si el fusible está fundido, póngase en contacto con su distribuidor. Rendimiento bajo de la refrigeración (o la calefacción) El puerto de entrada de aire o de descarga de aire de las unidades interior y exterior está bloqueado por polvo u obstáculos. Retire el polvo o la obstrucción. El interruptor de velocidad del viento está en el ajuste “Bajo”. Cambie a “Alto” o “Fuerte”. Configuración incorrecta de temperatura Consulte “CONSEJOS PRÁCTICOS PARA AHORRAR ENERGÍA”. La habitación está expuesta a la luz del sol directa en el modo de refrigeración. Las puertas y/o las ventanas están abiertas. El filtro de aire está bloqueado. Consulte “MANTENIMIENTO Y LIMPIEZA”. Demasiadas fuentes de calor en la habitación en el modo de refrigeración. Utilice fuentes de calor mínimas y en breves periodos de tiempo. Demasiadas personas en la habitación en el modo de refrigeración. Reduzca el ajuste de temperatura o cambie a “Alto” o “Fuerte”. NOTA 03_F569612_ES.fm Page 43 Wednesday, September 24, 2014 9:44 AM44 INHALT Seite PRODUKT-INFORMATION ........................................................................................................44 SICHERHEITSHINWEISE ..........................................................................................................44 AUFSTELLUNGSORT ................................................................................................................45 ELEKTRISCHE ERFORDERNISSE ...........................................................................................45 SICHERHEITSVORSCHRIFTEN................................................................................................46 INFORMATIONEN.......................................................................................................................48 BETRIEB.....................................................................................................................................49
