Lumix DMWBGG9 - Cámara PANASONIC - Manual de uso y guía de instrucciones gratis

Tipo de producto	Empuñadura de batería para cámara digital
Marca	Panasonic
Modelo	DMW-BGG9
Compatibilidad	Cámara Panasonic Lumix DC-G9 (a partir de noviembre de 2017)
Dimensiones (L x A x P)	Aprox. 136,1 x 46,3 x 75,5 mm (sin partes salientes)
Peso	Aprox. 332 g con batería, 254 g sin batería
Alimentación	Batería de iones de litio Panasonic DMW-BLF19PP (Norteamérica) / DMW-BLF19E (otras regiones) o adaptador de CA (vendido por separado)
Autonomía	Aprox. 780 fotos con dos baterías (según condiciones de uso)
Funciones principales	Empuñadura adicional, controles para disparo vertical (disparador, dial, botones AF/AE Lock, ISO, WB, compensación de exposición), compartimento para batería adicional, conmutación automática entre baterías
Resistencia al polvo y salpicaduras	Sí
Temperatura de funcionamiento	-10°C a 40°C
Humedad de funcionamiento	10% a 80% HR
Mantenimiento	Limpiar con un paño suave y seco. Para suciedad persistente, use un paño húmedo y luego seco. No use disolventes como benceno, diluyente, alcohol.
Precauciones de seguridad	No exponer a pesticidas, luz solar directa, temperaturas altas, humedad. Evitar golpes. Use solo baterías y accesorios Panasonic recomendados.
Accesorios incluidos	Tapa del terminal (instalada)
Accesorios vendidos por separado	Batería DMW-BLF19PP/E, adaptador de CA DMW-AC10PP/E, acoplador CC DMW-DCC12
Garantía	1 año piezas y mano de obra (Canadá) para periféricos de cámaras digitales

Preguntas frecuentes - Lumix DMWBGG9 PANASONIC

¿Cómo fijar la empuñadura de batería a la cámara?

Asegúrese de que la cámara esté apagada. Retire la tapa del conector dedicado a la empuñadura en la cámara, luego retire la tapa del terminal en la empuñadura. Alinee el tornillo de retención, los contactos eléctricos y las clavijas de fijación, luego gire el tornillo en la dirección de la flecha para fijarlo firmemente. Verifique que el tornillo esté bien apretado antes de usar.

¿Puedo usar dos baterías al mismo tiempo?

Sí, puede usar una batería en la cámara y otra en la empuñadura. La cámara cambia automáticamente a la batería de repuesto cuando la primera se agota. También puede elegir el orden de uso en la configuración de la cámara.

¿Qué tipos de baterías son compatibles?

Use solo baterías Panasonic tipo DMW-BLF19PP (Canadá y EE. UU.) o DMW-BLF19E (otros países). El uso de otras baterías puede comprometer la calidad y seguridad del producto.

¿Cómo usar el adaptador de CA?

Para usar el adaptador de CA, debe usar el acoplador CC Panasonic DMW-DCC12 (vendido por separado) y el adaptador de CA DMW-AC10PP (Canadá/EE. UU.) o DMW-AC10E (otros países). Inserte el acoplador CC en el compartimento de la batería de la empuñadura, luego conecte el adaptador de CA. Tenga en cuenta que la tapa del compartimento debe permanecer abierta, reduciendo la protección contra el polvo y las salpicaduras.

¿La empuñadura de batería es hermética?

La empuñadura es resistente al polvo y las salpicaduras, pero no es hermética y no debe usarse bajo el agua. Seque las salpicaduras con un paño suave y seco después de usar.

¿Cómo limpiar la empuñadura de batería?

Limpie el dispositivo con un paño suave y seco. Si persiste la suciedad, use un paño húmedo y luego seque con un paño seco. Nunca use disolventes como benceno, diluyente, alcohol o detergentes, ya que podrían dañar la carcasa.

¿Qué hacer si la empuñadura no funciona?

Verifique que el interruptor de la empuñadura esté en ON y que la cámara esté encendida. Asegúrese de que la batería esté insertada correctamente y cargada. Si el problema persiste, contacte al distribuidor o al soporte de Panasonic. No intente reparar el dispositivo usted mismo.

¿Puedo usar otras marcas de baterías?

No, se recomienda encarecidamente usar solo baterías Panasonic auténticas. El uso de baterías de otras marcas puede causar fallos, reducción del rendimiento o riesgos de seguridad.

¿Cómo quitar la batería de la empuñadura?

Asegúrese de que la cámara esté apagada. Gire la palanca de liberación hacia OPEN para abrir la tapa del compartimento de la batería. Empuje la palanca de bloqueo en la dirección de la flecha para liberar la batería, luego retírela.

¿La empuñadura funciona con otros modelos Panasonic?

Según el manual (noviembre de 2017), la empuñadura DMW-BGG9 es compatible solo con la cámara Panasonic Lumix DC-G9. Para obtener información actualizada, visite el sitio web de soporte de Panasonic.

MANUAL DE USUARIO Lumix DMWBGG9 PANASONIC

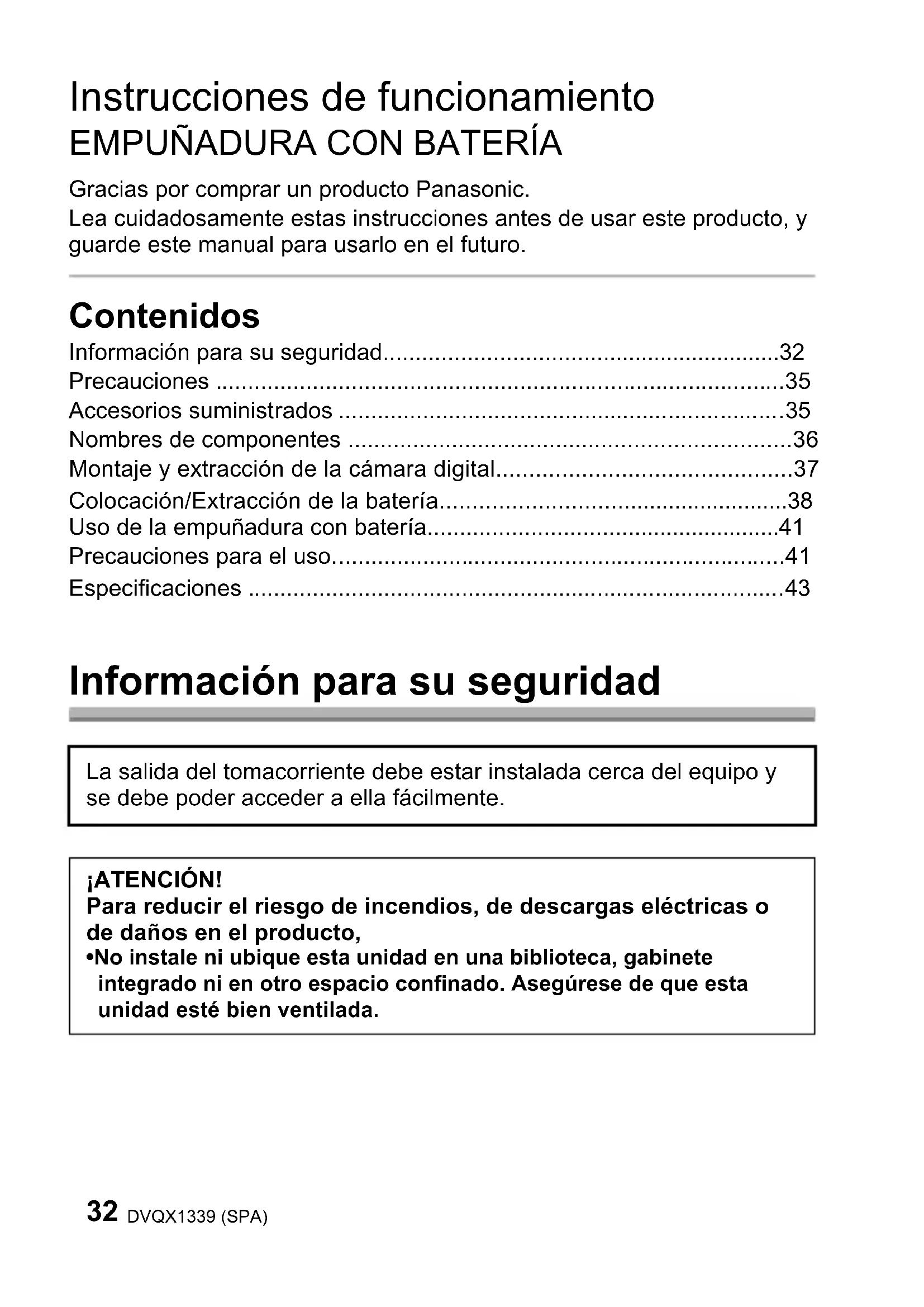

Instrucciones de funcionamiento EMPUÑADURA CON BATERÍA

Gracias por comprar un producto Panasonic.

Lea cuidadosamente estas instrucciones antes de usar este producto, y guarde este manual para uso en el futuro.

Contenidos

Información para su seguridad. 32

Precauciones 35

Accesorios suministrados 35

Nombres de componentes 36

Montaje y extracción de la cámara digital. 37

Colocación/Extracción de la batería 38

Uso de la empuñadura con batería. 41

Precauciones para el uso 41

Especificaciones 43

Información para su seguridad

La toma del tomacorriente debe estar instalada cerca del equipo y se debe poder acceder a ella fácilmente.

¡ATENCIÓN!

Para reducir el riesgo de incendios, de descargas eléctricas o de daños en el producto, no instale ni ubique esta unidad en una biblioteca, gabinete integrado ni en otro espacio confinado. Asegúrese de que esta unidad está bien ventilada.

ATENCIÓN

Batería (Batería de iones de litio)

• Utilice la unidad especializada para cargar la batería.
• No utilice la batería con un equipo que no sea la unidad específica.
• No permita que entre suciedad, arena, líquidos u otras materias extrañas en los terminales.
• No toque los terminales (+ y -) con objetos metálicos.
• No la desarme, remodele, caliente ni tire al fuego.

Si el electrólito entra en contacto con sus manos o sus ropas, lave a fondo la zona afectada con abundante agua.

Si el electrólito entra en contacto con sus ojos, no se los frote. Aclare sus ojos con abundante agua y consulte a un médico.

ATENCIÓN

• Existe un riesgo de explosión si la batería se reemplaza incorrectamente. Reemplace solamente con el tipo recomendado por el fabricante.
• Al desechar las baterías, comuníquese con sus autoridades locales o con el distribuidor y pregunte sobre el método correcto de eliminación.
• No caliente ni exponga en llamas.
• No deje la batería(s) en un automóvil expuesto a la luz solar directa durante un periodo largo de tiempo con las puertas y las ventanas cerradas.

Advertencia

Riesgo de incendio, explosión o quemaduras. No desmonte, caliente a más de 60°C (140°F) ni incinere.

Eliminación de Aparatos Viejos y de Pilas y Baterías Solamente para la Unión Europea y países con sistemas de reciclado.

Estos símbolos en los productos, su embalaje o en los documentos que los acompañan significan que los productos eléctricos y electrónicos y pilas y baterías usadas no deben mezclarse con los residuos domésticos.

Para el adecuado tratamiento, recuperación y reciclaje de los productos viejos y pilas y baterías usadas llévelos a los puntos de recogida de acuerdo con su legislación nacional. En España, los usuarios están obligados a entregar las pilas en los correspondientes puntos de recogida. En cualquier caso, la entrega por los usuarios será sin costo alguno para ellos. El coste de la gestión medioambiental de los residuos de pilas, acumuladores y baterías está incluido en el precio de venta.

Si los elimina correctamente ayudará a preservar valiosos recursos y evitará potenciales efectos negativos sobre la salud de las personas y sobre el medio ambiente.

Para más información sobre la recogida o reciclaje, por favor contacte con su ayuntamiento.

Puede haber sanciones por una incorrecta eliminación de este residuo, de acuerdo con la legislación nacional.

Nota para el símbolo de pilas y baterías (símbolo debajo):

Este símbolo puede usarse en combinación con el símbolo químico. En este caso, cumple con los requisitos de la Directiva del producto químico indicado.

Precauciones

-Esta unidad es una empuñadura con batería para cámaras digitales Panasonic. El funcionamiento y agarre fácil, cuando se sostiene verticalmente durante la grabación, mejorarán. El paquete de la batería adjunto (opcional), además de la batería en la cámara digital, permitirán un tiempo de grabación más largo. * Indicado en el texto como paquete de la batería o batería. Dispositivos compatibles (A partir de noviembre de 2017)

Dispositivos compatibles: DC-G9

Para obtener la última información sobre los dispositivos compatibles, vea las instrucciones de funcionamiento, el catálogo o el sitio web de la cámara digital. http://panasonic.jp/support/global/cs/dsc/

Manipulación de la unidad

• La resistencia al agua y al polvo de esta unidad no es una garantía de protección total contra la entrada de polvo y agua. Tenga en cuenta lo siguiente al usarla. Si la unidad no funciona correctamente, comuníquese con el distribuidor donde compró la unidad o con Panasonic.
• Instale esta unidad firmemente en la cámara digital.
• Cierre la puerta de la batería y la cubierta del acoplador de CC con firmeza.
• Tenga cuidado y no permita que la arena, polvo o agua se adhieran o entren en el área del terminal, la cámara digital o en esta unidad al colocar o sacar esta unidad. - Esta unidad no es impermeable y no se puede usar bajo el agua. En cuanto a la resistencia a salpicaduras, esta unidad está construida para resistir la entrada de agua. Si las salpicaduras de agua, etc. se adhieren a esta unidad, límpiela después de usarla con un paño suave y seco.
• No someta la unidad a vibraciones fuertes o impactos. Estas acciones podrían causar fallas o averías.
• También lea el manual de su cámara digital.

Accesorios suministrados

Números de productos correctos a partir de noviembre de 2017. Pueden estar sujetos a cambios.

• La batería es un accesorio opcional.

Tapa del terminal

• La tapa del terminal se coloca en la empuñadura con batería al momento de la compra.

DVKV1001Z

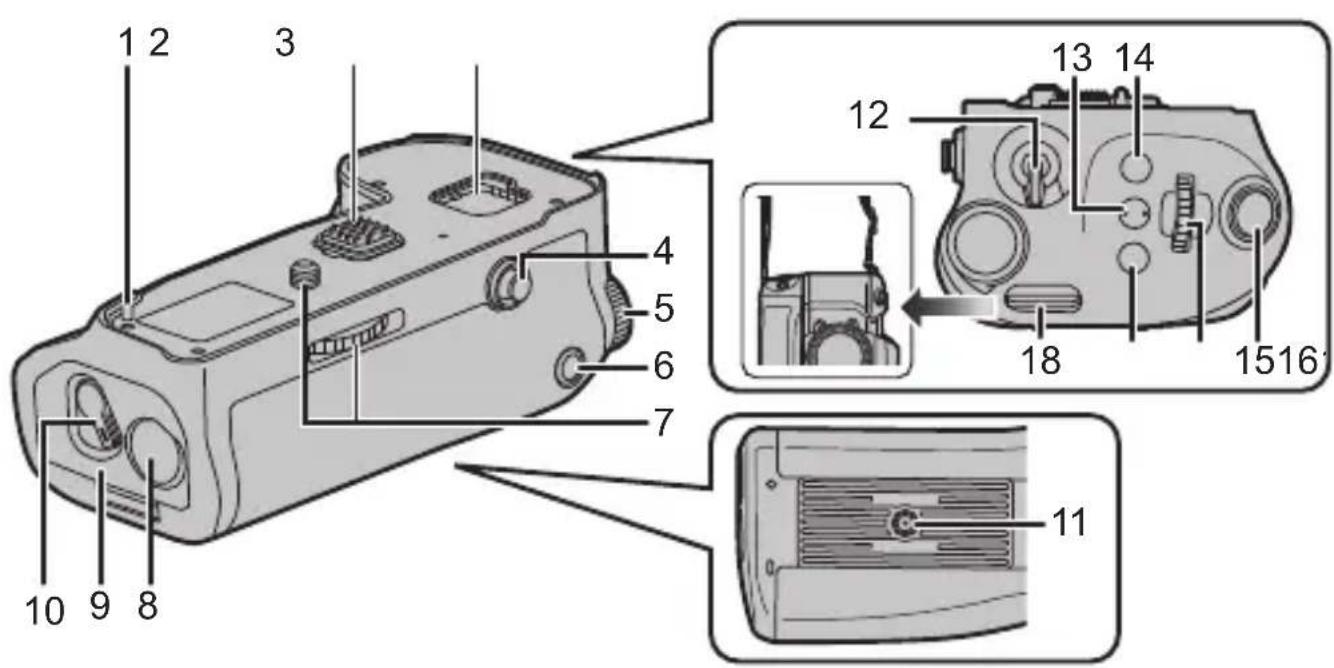

Nombres de componentes

1 Clavijas de sujeción de la cámara 2 Contactos eléctricos 3 Compartimento de la cubierta 4 Palanca de mando 5 Disco trasero 6 Botón [AF/AE LOCK] 7 Tornillo de sujeción 8 Tapa del acoplador CC 9 Puerta de la batería 10 Palanca del disparador 11 Montaje del trípode 12 Interruptor ON/OFF de funcionamiento

13 Botón [ ] (Sensibilidad ISO) 14 Botón [ ] (Balance de blancos) 15 Botón del obturador 16 Disco frontal 17 Botón [Compensación de la exposición] 18 Sujetador del accesorio de la correa

• Recomendamos colocar la correa de transporte suministrada en la cámara digital antes del uso para evitar caídas accidentales. (Lea las instrucciones de funcionamiento debajo de la cámara digital para tener más información sobre cómo colocar la correa).

Montaje y extracción de la cámara digital

• Revisar que la cámara digital esté apagada. (Colocar la unidad sobre la cámara o desmontarla de ella, si está encendida, puede causar un problema y no se recomienda hacerlo.)

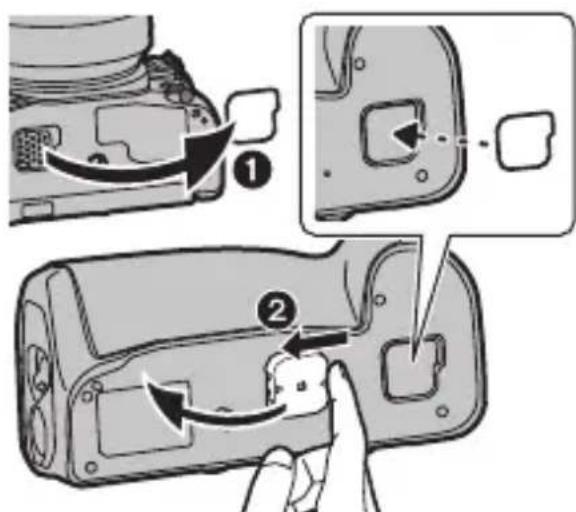

1 Retire la cubierta del conector de la empuñadura con batería de la cámara digital.

• La cubierta del conector de la empuñadura con batería se puede guardar en el compartimento de la empuñadura. Retire la tapa del terminal en los contactos eléctricos de la empuñadura con batería.

• Después de usarlas, vuelva a colocar la cubierta del conector de la empuñadura y la tapa del terminal en su posición original para proteger los terminales.
• Tenga cuidado para no perder la tapa del terminal.

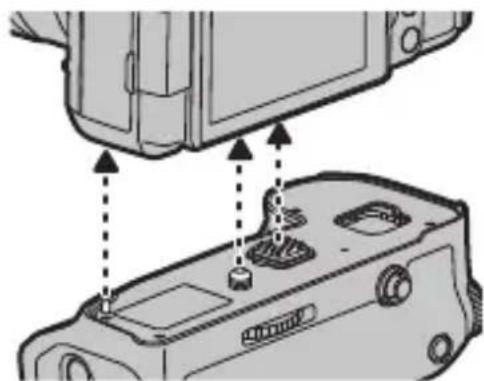

2 Inserte alineando el tornillo de sujeción, los contactos eléctricos y las clavijas de sujeción de la cámara.

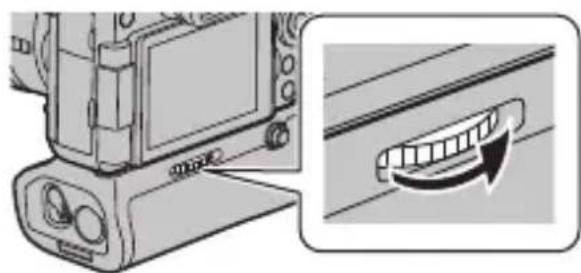

3 Gire el tornillo de sujeción en la dirección de la flecha para colocar de forma segura.

• Confirme que el tornillo de sujeción no está flojo durante el uso.

Nota

• Mantenga la tapa del terminal fuera del alcance de los niños para evitar que se la traguen.

Retire la empuñadura con batería de la cámara digital.

• Confirme que la cámara digital no está encendida y gire el tornillo de sujeción en la dirección opuesta al accesorio.

Colocación/Extracción de la batería

• Utilice siempre baterías genuinas de Panasonic (DMW-BLF19PP: opcional).
• Si utiliza otras baterías, no podemos garantizar la calidad de este producto.

Para otros países

• Utilice siempre baterías genuinas de Panasonic (DMW-BLF19E: opcional).
• Si utiliza otras baterías, no podemos garantizar la calidad de este producto.
• Use la batería después de la energía con un cargador dedicado.
• La empuñadura con batería se puede usar cuando la batería se coloca en la cámara digital o en la empuñadura con batería.
• Compruebe que la cámara digital esté apagada.

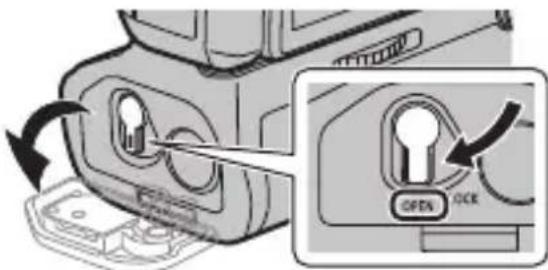

1. Gire la palanca de liberación de la empuñadura con batería hacia [OPEN] y abra la tapa de la batería.

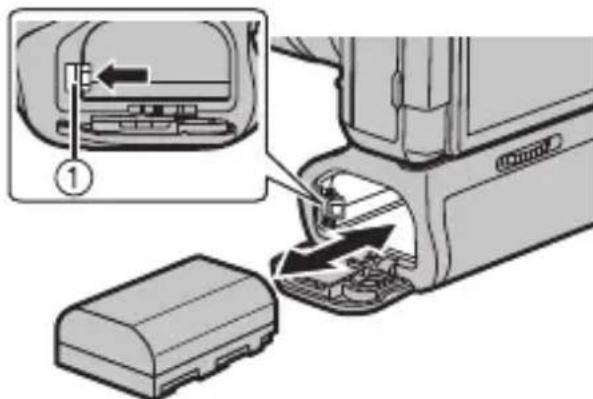

2. Preste atención a la orientación, colóquela de forma segura y completa hasta que escuche el bloqueo y confirme que la palanca ① esté enganchada a la batería.

• Para extraer la batería, empuje la palanca ① en la dirección de la flecha y saque la batería.

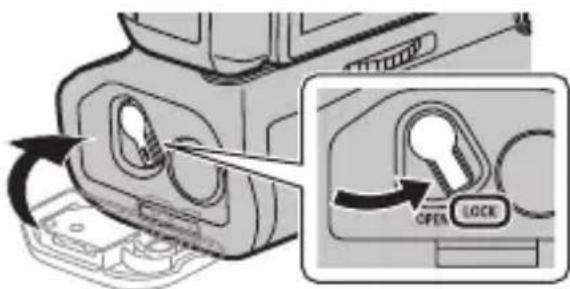

3. Cierre la puerta de la batería y deslice la palanca de liberación hacia [LOCK].

Nota

• Retire la batería cuando no la use. (La batería se agotará si se deja sin usar durante un período de tiempo prolongado.)
• La batería se descargará después del uso, mientras se carga y se somete a la carga. La empuñadura con batería también se descargará durante el uso, pero esto no es una falla.
• Confirme que no haya materia extraña en la puerta de la batería.

Uso de 2 baterías

La cámara digital se puede usar durante un período de tiempo prolongado cuando las baterías se colocan en la cámara digital y en la empuñadura con batería. (Cambiará a la otra batería cuando una de las baterías se haya agotado.)

• La batería que se va a usar primero se puede fijar en la cámara digital. Lea las instrucciones de funcionamiento de la cámara digital para obtener más información.

Nota

• No saque la batería cuando se esté usando la batería en la empuñadura con batería. (Se apagará la cámara digital.)

■ Usar el adaptador de CA (opcional) y el acoplador de CC (opcional) en lugar de la batería

La cámara digital se puede usar sin preocuparse por que la batería se agote al conectar el adaptador de CA y enchufarlo a un tomacorriente. Para usar el adaptador de CA, se requiere el acoplador de CC.

Nota

• Cuando se coloca el adaptador de batería, se abre la tapa del adaptador de batería, por lo tanto la estructura deja de ser resistente al polvo y al agua. Tenga cuidado y no permita que la arena, el polvo y el agua, etc. se adhieran a la estructura o entren en ella. Después del uso, revise que no haya materia extraña pegada a la tapa del adaptador de batería y ciérrela firmemente.
• Además, lea las instrucciones de funcionamiento del adaptador de CA y del acoplador de CC.
• Es posible que algunos accesorios opcionales no estén disponibles en algunos países.

Uso de la empuñadura con batería

El funcionamiento de los discos, la palanca de mando y los botones en la empuñadura con batería es el mismo que en la cámara digital.

Lea las instrucciones de funcionamiento para obtener información más detallada sobre la cámara digital.

1. Ponga el interruptor de la cámara digital en [ON].

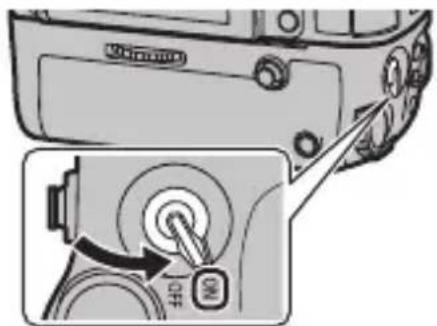

2. Ponga el interruptor de ON/OFF de funcionamiento de la empuñadura con batería en [ON].

• Habilita las operaciones de los discos, la palanca de mando y los botones.
• Esto no puede encender/apagar la cámara digital.

Nota

• Cuando la cámara digital se sostiene al agarrar la empuñadura, el botón de la empuñadura con batería se puede presionar accidentalmente. En este caso, coloque el interruptor de ON/OFF de funcionamiento de la empuñadura con batería en [OFF].

Precauciones para el uso

Acerca de la unidad

Mantenga la unidad lejos de rociadores de insecticida y otras sustancias volátiles.

• Si la unidad se expone a ellos rociadores o sustancias, se pueda deteriorar su carcaza externa o se pueda salir la pintura.
• No deje la unidad en contacto con objetos de goma o PVC durante periodos de tiempo prolongados.
• Bajo ninguna circunstancia la unidad se debe usar o almacenar en cualesquiera de las siguientes ubicaciones, ya que si lo hace poder problemas en el funcionamiento o fallas:
• En la luz solar directa o en una playa en verano
• En ubicaciones con altas temperaturas y altos niveles de humedad o donde los cambios de temperatura y humedad son aquedos
• Donde hay fuego
• Cerca de calefactores, aires acondicionados o humidificadores
• Donde hay vibración Dentro de un vehiculo
• No deje caer la unidad, no la golpee con otros objetos ni la someta a otros.
• tipo de impacto o golpe fuerte. -Esta unidad posee un contacto eléctrico que está conectado eléctricamente a la cámara digital. Coloque la tapa del terminal suministrada cuando esta unidad no se coloca en la cámara digital y no permita que los objetos de metal (como clavijas) entren en contacto.

No utilizar cuando se toque directamente esta unidad a bajas temperaturas durante un periodo de tiempo prolongado.

• En lugares fríos (entornos por debajo de 0°C ( 32°F ), como pistas de esquí), el contacto directo prolongado con las partes metálicas de esta unidad puede provocar daños en la piel. Utilice guantes o algo similar cuando utilice esta unidad durante periodos prolongados.

Limpieza

Al limpiar, use un paño seco y suave.

• Cuando la unidad está demasiado sucia, puede limpiarse al quitar la suciedad con un trapo mojado y escurrido, y luego con un trapo seco.
• No utilice disolventes como gasolina, diluyente, alcohol, detergentes para cocina, etc., para limpiar la unidad ya que de hacerlo podrá deteriorarla y podrá pelarse su revestimiento.
• Al usar un trapo químico, ponga cuidado de seguir las respectivas instrucciones adjuntas.

Especificaciones

Las especificaciones están sujetas a cambio sin previo aviso.

Empuñadura con batería (DMW-BGG9):

Información para su seguridad

Fuente de alimentación: CC 8,4 V (8,4-

Cantidad de imágenes que se pueda grabar	Aproximamente 780 imágenes (cuando se usesan 2 baterías) ·Las anteriores son conditiones de grabación de Panasonic cuando se connecta a laámara digital DC-G9. ·Posiblemente solo grabe una menorcantidad de imágenes según la condición del uso.
Dimensiones	Aproximamente 136,1 mm (W)×46,3 mm (H) ×75,5 mm (D) [5,36" (W)×1,82"(H)×2,97" (D)] (excluyendo las partes salientes)
Masa	Aproximamente 332 g/0,732 lb (con la bateria), Aproximamente 254 g/0,560 lb
Resistencia al polvo y alas salpicaduras	Sí
Temperatura de funcionaimiento	-10 °C* a 40 °C (14 °F* a 104 °F) * El rendimiento de la bateria (cantidad de imágenes que se pueda grabar/ tiempo de operación) pueda disminuir temporalmente cuando se usa en una temperatura entre -10 °C y 0 °C (14 °F y 32 °F) (en lugarares fríos como las pistas de ski o lugarares de granaltitude).
Humedad de funcionaimiento	10%RH a 80%RH

Los símbolos en este producto (incluidos los accesorios) representan lo siguiente:
