BEDIENUNGSANLEITUNG Lumix DMWBGG9 PANASONIC

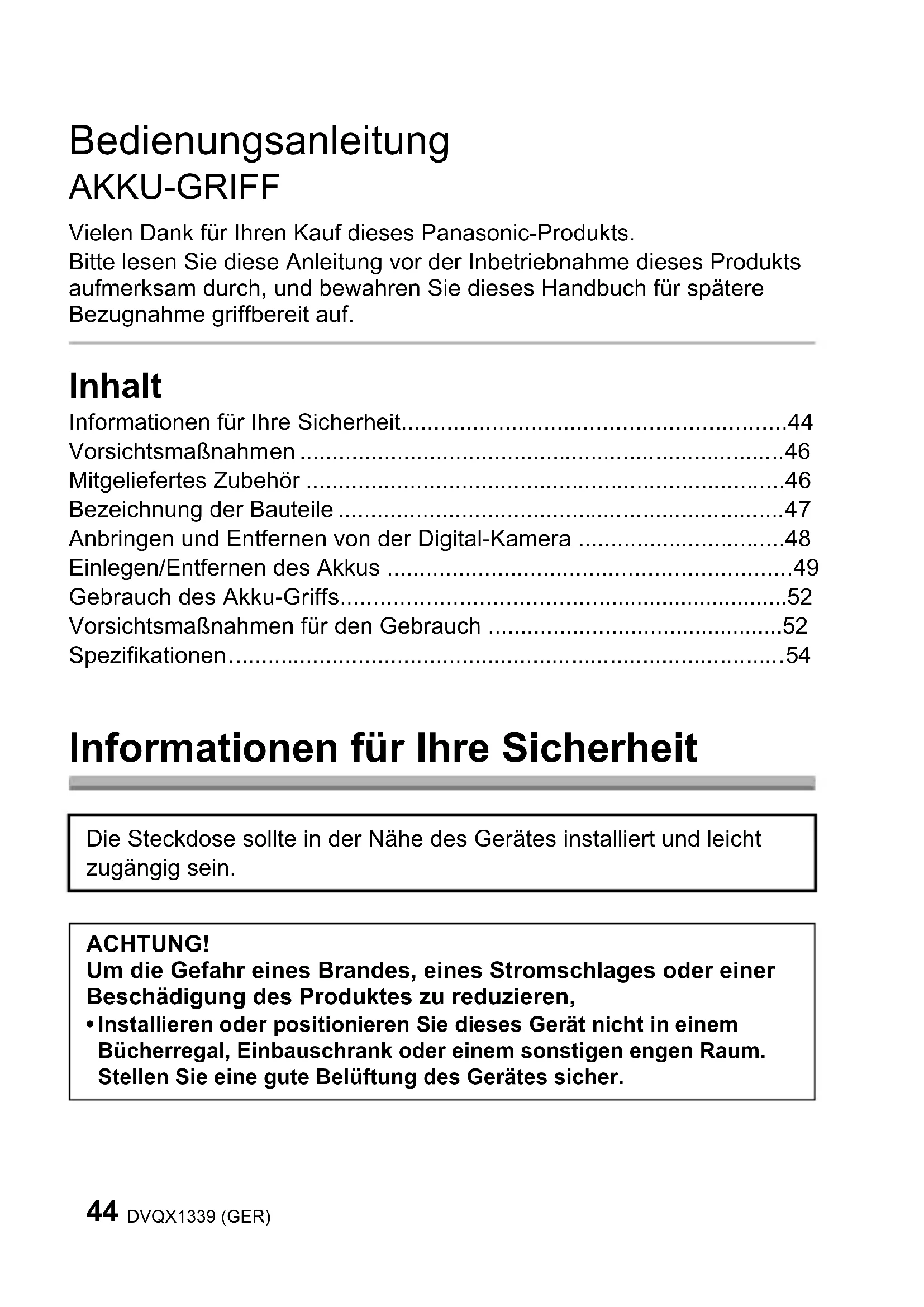

• Bedienungsanleitung AKKU-GRIFF Vielen Dank für Ihren Kauf dieses Panasonic-Produkts. Bitte lesen Sie diese Anleitung vor der Inbetriebnahme dieses Produkts aufmerksam durch, und bewahren Sie dieses Handbuch für spätere Bezugnahme griffbereit auf. Inhalt Informationen für Ihre Sicherheit p. 44
• Vorsichtsmaßnahmen p. 46
• Mitgeliefertes Zubehör p. 46
• Bezeichnung der Bauteile p. 47
• Anbringen und Entfernen von der Digital-Kamera p. 48
• Einlegen/Entfernen des Akkus p. 49
• Gebrauch des Akku-Griffs p. 52
• Vorsichtsmaßnahmen für den Gebrauch p. 52
• Spezifikationen Informationen für Ihre Sicherheit Die Steckdose sollte in der Nähe des Gerätes installiert und leicht zugängig sein. ACHTUNG! Um die Gefahr eines Brandes, eines Stromschlages oder einer Beschädigung des Produktes zu reduzieren, p. 54

• Installieren oder positionieren Sie dieses Gerät nicht in einem Bücherregal, Einbauschrank oder einem sonstigen engen Raum. Stellen Sie eine gute Belüftung des Gerätes sicher. DVQX1339.book 44 ページ ２０１７年１１月１４日　火曜日　午前１１時３分45 (GER) DVQX1339 ∫ Hinweise zum Akku

• Der Akku darf weder Hitze noch offenem Feuer ausgesetzt werden.

• Lassen Sie den/die Akku/s nie längere Zeit in einem Auto mit geschlossenen Türen und Fenstern zurück, das direkter Sonneneinstrahlung ausgesetzt ist. -Bedeutung des nachstehend abgebildeten Symbols- ACHTUNG

• Explosionsgefahr bei falschem Anbringen der Batterie. Ersetzen Sie die Batterie nur durch den vom Hersteller empfohlenen Typ.

• Wenden Sie sich zur Entsorgung der Batterien an die lokalen Behörden oder erfragen Sie die richtige Vorgehensweise zur Entsorgung. Warnung Brand-, Explosions- und Verbrennungsgefahr. Nicht auseinandernehmen, über 60 xC erhitzen oder anzünden. Entsorgung von Altgeräten und Batterien Nur für die Europäische Union und Länder mit Recyclingsystemen Dieses Symbol, auf den Produkten, der Verpackung und/oder den Begleitdokumenten, bedeutet, dass gebrauchte elektrische und elektronische Produkte sowie Batterien nicht in den allgemeinen Hausmüll gegeben werden dürfen. Bitte führen Sie alte Produkte und verbrauchte Batterien zur Behandlung, Aufarbeitung bzw. zum Recycling gemäß den gesetzlichen Bestimmungen den zuständigen Sammelpunkten zu. Endnutzer sind in Deutschland gesetzlich zur Rückgabe von Altbatterien an einer geeigneten Annahmestelle verpflichtet. Batterien können im Handelsgeschäft unentgeltlich zurückgegeben werden. Indem Sie diese Produkte und Batterien ordnungsgemäß entsorgen, helfen Sie dabei, wertvolle Ressourcen zu schützen und eventuelle negative Auswirkungen auf die menschliche Gesundheit und die Umwelt zu vermeiden. Für mehr Informationen zu Sammlung und Recycling, wenden Sie sich bitte an Ihren örtlichen Abfallentsorgungsdienstleister. Gemäß Landesvorschriften können wegen nicht ordnungsgemäßer Entsorgung dieses Abfalls Strafgelder verhängt werden. Hinweis für das Batteriesymbol (Symbol unten): Dieses Symbol kann in Kombination mit einem chemischen Symbol abgebildet sein. In diesem Fall erfolgt dieses auf Grund der Anforderungen derjenigen Richtlinien, die für die betreffende Chemikalie erlassen wurden. DEUTSCH DVQX1339.book 45 ページ ２０１７年１１月１４日　火曜日　午前１１時３分DVQX1339 (GER)

• Bei diesem Gerät handelt es sich um einen Akku-griff für Digital-Kameras von Panasonic.Dient zur Erleichterung der Bedienung und zur Verbesserung der Griffigkeit beim senkrechten Halten der Kamera während der Aufnahme. Das beiliegende Akkupack (Sonderzubehör) ermöglicht als Zusatz zum Akku in der Digital-Kamera eine längere Aufnahmedauer. ¢ Im Text als Akkupack oder Akku bezeichnet.
• Kompatible Geräte (Stand: November 2017)Kompatible Geräte: DC-G9Aktuelle Informationen zu kompatiblen Geräten finden Sie in der Bedienungsanleitung, im Katalog und auf der Website zur Digital-Kamera.http://panasonic.jp/support/global/cs/dsc/

Handhabung des Geräts

Die Staub- und Spritzwasserdichtheit dieses Gerätes ist eine Garantie für einen vollständigen Schutz vor dem Eindringen von Staub und Wasser. Achten Sie beim Gebrauch auf folgendes. Sollte das Gerät nicht ordnungsgemäß funktionieren, wenden Sie sich bitte an den Händler, bei dem Sie die Kamera erworben haben, oder direkt an Panasonic.• Bringen Sie dieses Gerät stabil an der Digital-Kamera an.• Schließen Sie die Batteriefachklappe und die Abdeckung des DC-Kopplers sorgfältig.• Achten Sie darauf, dass weder Sand, Staub noch Wasser in den Bereich der Kontakte, die Digital-Kamera oder dieses Gerät eindringen bzw. in diesen anhaften, wenn Sie dieses Gerät anbringen oder abnehmen.• Dieses Gerät ist nicht wasserdicht und darf deshalb nicht unter Wasser verwendet werden. Dieses Gerät ist spritzwassergeschützt, also so konstruiert, dass es dem Eindringen von Spritzwasser widersteht. Wenn Wasserspritzer ö. ä. auf dieses Gerät gelangen, trocknen Sie dieses Gerät nach der Verwendung mit einem weichen, trockenen Tuch ab.

• Setzen Sie das Gerät keinen starken Erschütterungen oder Stößen aus. Dadurch kann es zu Funktionsstörungen und Defekten kommen.• Lesen Sie bitte auch im Handbuch zu Ihrer Digital-Kamera nach. Mitgeliefertes Zubehör Die Produktnummern beziehen sich auf den Stand von November 2017. Änderungen sind vorbehalten.
• Der Akku gehört zum Sonderzubehör. Buchsenkappe

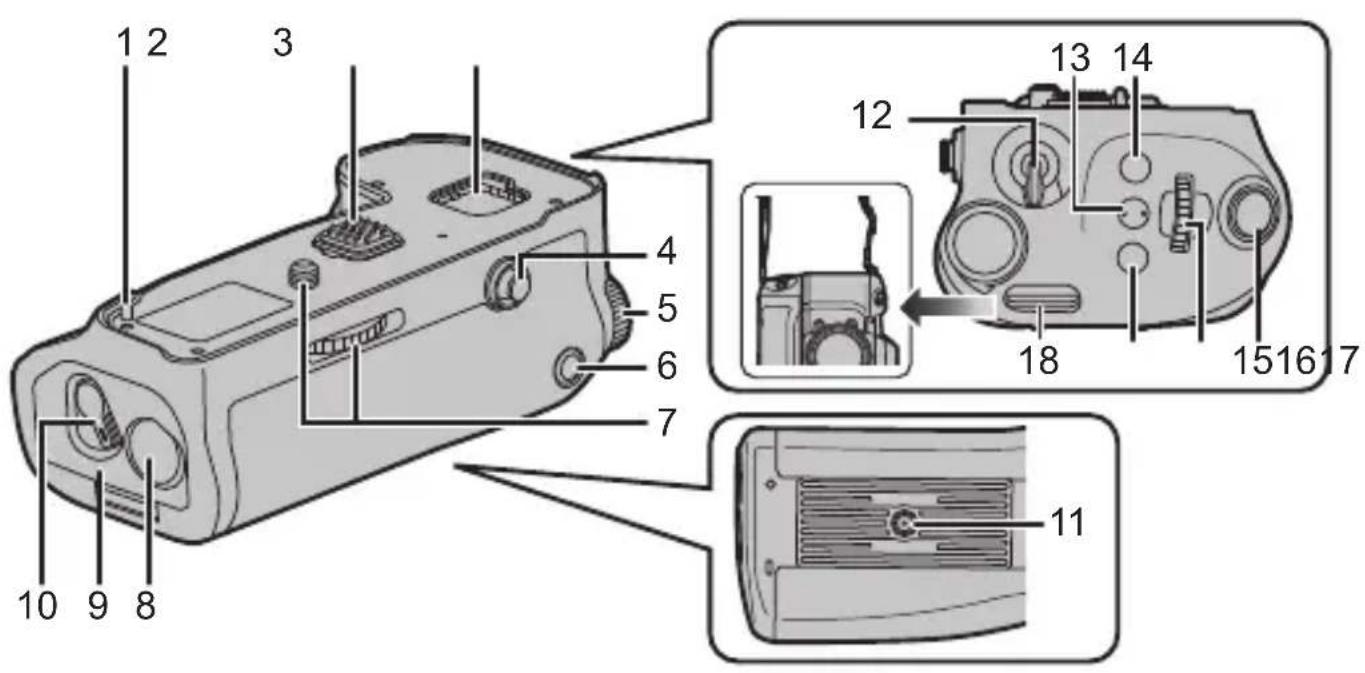

• Beim Kauf ist die Buchsenkappe am Akku-Griff befestigt. DVKV1001Z DVQX1339.book 46 ページ ２０１７年１１月１４日　火曜日　午前１１時３分47 (GER) DVQX1339 Bezeichnung der Bauteile 1 Stifte zum Anbringen an der Kamera 2 Elektrische Kontakte 3 Fach zur Verwahrung der Abdeckung 4 Joystick 5 Hinteres Einstellrad 6 [AF/AE LOCK]-Taste 7 Befestigungsschraube

DC-Verbindungsstück-Abdeckung 9 Akku-Abdeckung 10 Freigabehebel 11 Stativbefestigung 12 ON/OFF-Betriebsschalter 13 [ ] (ISO-Empfindlichkeit)- Taste 14 [ ] (Weißabgleich)-Taste 15 Auslöser 16 Vorderer Schalter 17 [ ] (Belichtungsausgleich)- Taste 18 Halter für Riemenbefestigung

• Es wird empfohlen, den mit der Digital-Kamera mitgelieferten Schultergurt vor Verwenden der Kamera anzubringen, um ein Herunterfallen zu verhindern. (Einzelheiten zum Anbringen des Gurts finden Sie in der Bedienungsanleitung der Kamera.)

Anbringen und Entfernen von der Digital-Kamera

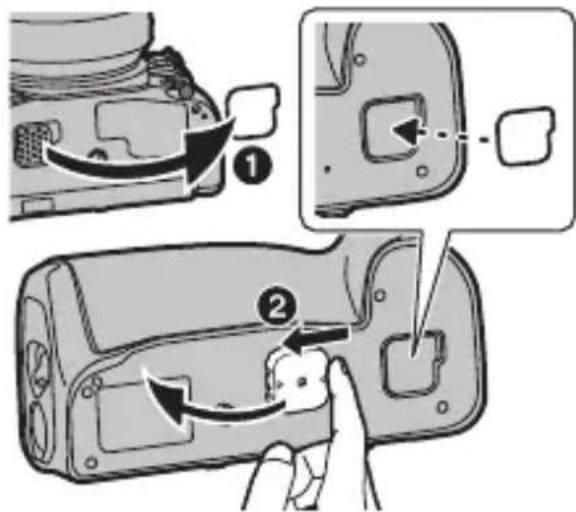

Prüfen Sie, ob die Digital-Kamera ausgeschaltet ist. (Beim Anbringen oder Entfernen des Gerätes können Störungen auftreten, wenn die Kamera eingeschaltet ist, weshalb davon abgeraten wird.) 1 1Entfernen Sie die Abdeckung für den Akkugriff-Steckverbinder an der Digital-Kamera.

• Die Abdeckung für den Akkugriff- Steckverbinder kann im entsprechende Fach im Akkugriff verwahrt werden.

Entfernen Sie die Buchsenkappe an den elektrischen Kontakten des Akku-Griffs.

• Bringen Sie die Abdeckung für den Akkugriff-Steckverbinder und die Buchsenkappe wieder in ihre ursprüngliche Position, um die Anschlüsse zu schützen.

• Bewahren Sie die Anschlussabdeckung sorgfältig auf.

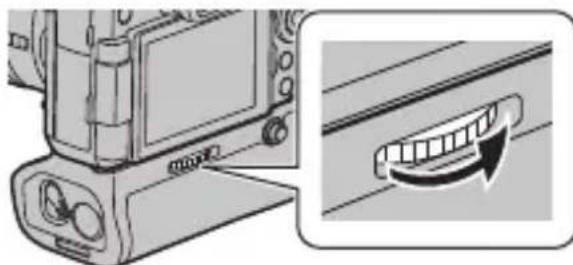

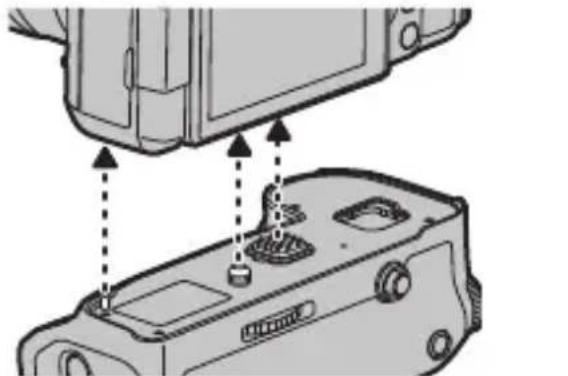

Fügen Sie sie ein, indem Sie die Befestigungsschraube, die elektrischen Kontakte und die Stifte zum Anbringen an der Kamera in Übereinstimmung bringen. 3 Drehen Sie die Befestigungsschraube in Pfeilrichtung, um sie fest anzubringen.

• Prüfen Sie, dass die Befestigungsschraube während des Gebrauchs nicht lose ist. Hinweis

Bewahren Sie die Buchsenkappe außerhalb der Reichweite von Kindern auf, damit diese die Kappe nicht verschlucken können.

Entfernen Sie den Akku-Griff von der Digital-Kamera

Prüfen Sie, dass die Digital-Kamera nicht eingeschaltet ist und drehen Sie die Befestigungsschraube in der zur Montage entgegengesetzten Richtung. DVQX1339.book 48 ページ ２０１７年１１月１４日　火曜日　午前１１時３分49 (GER) DVQX1339 Einlegen/Entfernen des Akkus

• Verwenden Sie den Akku nach dem Aufladen mit einem geeigneten Ladegerät.

• Der Akku-Griff kann benutzt werden, wenn der Akku entweder in die Digital- Kamera bzw. in den Akku-Griff eingesetzt wurde.

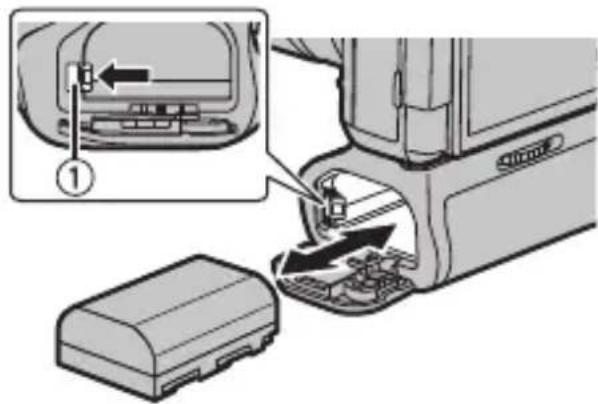

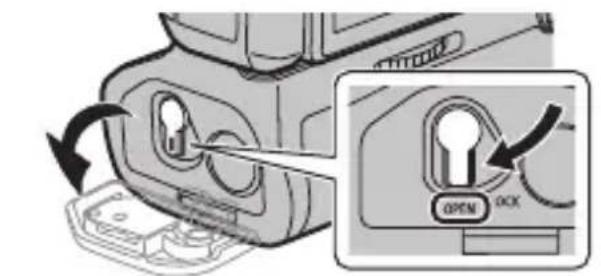

• Prüfen Sie, ob die Digital-Kamera ausgeschaltet ist. 1 Drehen Sie den Freigabehebel des Akku- Griffs auf [OPEN] und öffnen Sie die Akku-Abdeckung. 2 Schieben Sie ihn unter Beachtung der Ausrichtung vollständig hinein, bis ein Einrasten zu hören ist, und prüfen Sie dann, ob der Hebel 1 den Akku festhält.

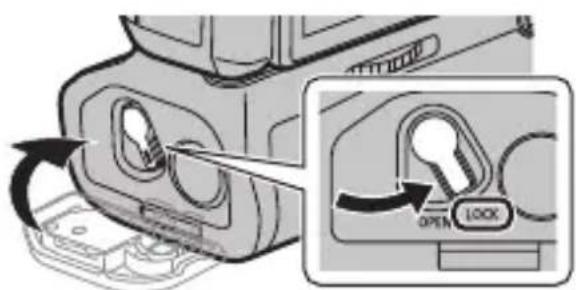

• Zum Entfernen des Akkus schieben Sie den Hebel 1 in Pfeilrichtung und entnehmen den Akku. 3 Schließen Sie die Akku- Abdeckung und drehen Sie den Freigabehebel auf [LOCK].

• Verwenden Sie nur Original-Akkus von Panasonic (DMW-BLF19E: Sonderzubehör).

• Falls andere Akkus verwendet werden, übernehmen wir keine Gewähr für die Qualität dieses Produkts. DVQX1339.book 49 ページ ２０１７年１１月１４日　火曜日　午前１１時３分DVQX1339 (GER)

• Entfernen Sie nach dem Gebrauch den Akku. (Der Akku nutzt sich ab, wenn er über einen langen Zeitraum unbenutzt bleibt.)

• Der Akku ist nach dem Gebrauch, während des Aufladens und direkt nach dem Aufladen warm. Auch der Akku-Griff wird während des Gebrauchs warm, wobei es sich jedoch nicht um eine Funktionsstörung handelt.

• Prüfen Sie, dass sich keine Fremdkörper auf der Akku-Abdeckung befinden. ∫ Verwendung von 2 Akkus Die Digital-Kamera kann über einen langen Zeitraum benutzt werden, wenn die Akkus sowohl in die Digital-Kamera als auch in den Akku-Griff eingesetzt werden. (Ist einer der Akkus verbraucht, schaltet das Gerät zum anderen Akku.)

• Welcher Akku vorrangig benutzt werden soll, kann in der Digital-Kamera eingerichtet werden. Lesen Sie für Einzelheiten in der Bedienungsanleitung zu Ihrer Digital-Kamera nach. Hinweis

• Entfernen Sie den Akku nicht, wenn der Akku im Akku-Griff benutzt wird. (Dann wird die Digital-Kamera ausgeschaltet.) DVQX1339.book 50 ページ ２０１７年１１月１４日　火曜日　午前１１時３分51 (GER) DVQX1339 ∫ Verwenden Sie an Stelle des Akkus einen Netzadapter (Sonderzubehör) und einen DC-Koppler (Sonderzubehör).

Verwenden Sie stets einen Original DC-Koppler von Panasonic (DMW-DCC12: Sonderzubehör). Die Digital-Kamera kann benutzt werden, ohne dass man sich um das Verbrauchen des Akkus sorgen muss, wenn der Netzadapter zwischen der Kamera und einer Steckdose angeschlossen wird. Zum Gebrauch des Netzadapters ist ein DC-Koppler erforderlich. Hinweis

• Beim Anbringen des DC-Verbindungsstücks wird die Abdeckung des DC- Verbindungsstücks geöffnet, sodass das Gerät nicht mehr staub- und spritzwasserdicht ist. Achten Sie darauf, dass kein Sand, Staub oder Wasser am Gehäuse anhaftet oder darin eindringt. Überprüfen Sie nach der Verwendung, dass keine Fremdkörper an der Abdeckung des DC- Verbindungsstücks anhaften, und verschließen Sie die Abdeckung gut.

• Lesen Sie auch die Bedienungsableitung des Netzadapters und des DC- Verbindungsstücks.

• Bestimmtes Sonderzubehör ist in einigen Ländern unter Umständen nicht erhältlich.

• Vergewissern Sie sich bei Verwendung eines Netzadapters, dass der Panasonic DC-Koppler (DMW-DCC12: Sonderzubehör) und der Netzadapter (DMW-AC10E: Sonderzubehör) verwendet werden.

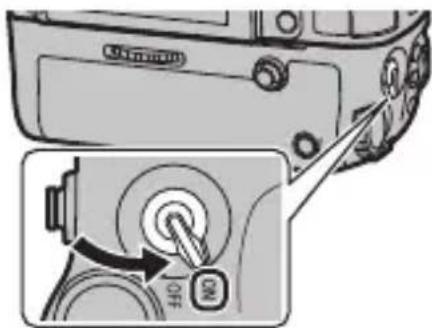

Gebrauch des Akku-Griffs Bedienung von Schalter, Joystick und Tasten am Akku-Griff entspricht der Bedienung der Digital-Kamera. Lesen Sie für Einzelheiten in der Bedienungsanleitung zu Ihrer Digital- Kamera nach. 1 Drehen Sie den Ein-/Ausschalter der Digital-Kamera auf [ON]. 2 Drehen Sie den ON/OFF- Betriebsschalter am Akku-Griff auf [ON].

• Die Bedienung von Schalter, Joystick und Tasten wird aktiviert.

• Ein Ein-/Ausschalten der Digital-Kamera ist damit aber nicht möglich. Hinweis

• Beim Festhalten der Digital-Kamera am Griff kann es unter Umständen zu einer unabsichtlichen Betätigung der Taste am Akku-Griff kommen. Drehen Sie den ON/ OFF-Betriebsschalter am Akku-Griff in diesem Fall auf [OFF]. Vorsichtsmaßnahmen für den Gebrauch ∫ Zum Gerät Halten Sie das Gerät von Insektensprays und anderen flüchtigen Substanzen fern.

• Wird das Gerät solchen Sprays oder Substanzen ausgesetzt, kann seine äußere Hülle beschädigt werden und/oder seine Farbe abblättern.

• Bringen Sie das Gerät nicht über längere Zeiträume mit Gegenständen aus Gummi oder PVC in Kontakt.

• Das Gerät darf keinesfalls unter den folgenden Bedingungen verwendet oder aufbewahrt werden, da es ansonsten zu Defekten oder Funktionsstörungen kommen kann:

• In direktem Sonnenlicht oder im Sommer am Strand

• An Orten mit hohen Temperaturen und hoher Feuchtigkeit, bzw. wo es zu starken Schwankungen bei Temperatur und Feuchtigkeit kommt DVQX1339.book 52 ページ ２０１７年１１月１４日　火曜日　午前１１時３分53 (GER) DVQX1339

• In der Nähe von Heizkörpern, Klimaanlagen oder Luftbefeuchtern

• Wo Erschütterungen vorhanden sind

• Lassen Sie das Gerät nicht fallen, schlagen Sie es nicht auf andere Gegenstände oder setzen Sie es keinen anderen starken Erschütterungen oder Stößen aus.

• Dieses Gerät weist einen elektrischen Kontakt auf, der elektrisch mit der Digital-Kamera verbunden ist. Bringen Sie die mitgelieferte Buchsenkappe an, wenn dieses Gerät nicht an der Digital-Kamera befestigt ist, und verhindern Sie einen Kontakt zu beliebigen Gegenständen aus Metall (wie Büroklammern). Nicht verwenden, während dieses Gerät bei niedrigen Temperaturen über längere Zeiträume direkt berührt wird.

• In kalten Umgebungen (unter 0 oC, z. B. auf Skipisten) kann ein längeres Berühren der Metallteile dieses Geräts zu Hautverletzungen führen. Tragen Sie Handschuhe o. ä., wenn Sie dieses Gerät über einen längeren Zeitraum hinweg verwenden. ∫ Reinigung Wischen Sie das Gerät zum Reinigen mit einem weichen, trockenen Tuch ab.

• Wenn das Gerät stark verschmutzt ist, kann es durch Abwischen des Schmutzes zuerst mit einem feuchten Tuch und dann mit einem trockenen gesäubert werden.

• Verwenden Sie zur Reinigung des Gerätes keine Lösungsmittel wie Waschbenzin, Verdünner, Alkohol, Küchenreiniger usw., da diese Mittel das äußere Gehäuse beschädigen oder zum Abblättern der Beschichtung führen können.

• Wenn Sie ein mit Chemikalien getränktes Tuch verwenden, beachten Sie unbedingt die zugehörigen Anweisungen. DVQX1339.book 53 ページ ２０１７年１１月１４日　火曜日　午前１１時３分DVQX1339 (GER)

Spezifikationen Die Spezifikationen können ohne Ankündigung geändert werden. Akku-Griff (DMW-BGG9): Sicherheitshinweise Die Symbole auf diesem Produkt (einschließlich Zubehör) haben die folgenden Bedeutungen: Stromquelle: DC 8,4 V (8,4 V ) Anzahl der aufnehmbaren Bilder Ca. 780 Bilder (bei Verwendung von 2 Akkus)

• Die obigen Werte beziehen sich auf Aufnahmebedingungen von Panasonic beim Anschluss an die Digital-Kamera DC-G9.

• Je nach den Einsatzbedingungen können unter Umständen weniger Bilder aufgenommen werden. Abmessungen Ca. 136,1 mm (B)k46,3 mm (H)k75,5 mm (T) (ohne die überstehenden Teile) Masse Ca. 332 g (mit Akku) Ca. 254 g Staub- und spritzwasserdicht

Betriebstemperatur j10 oC

Die Akkuleistung (Anzahl an aufnehmbaren Bildern/Betriebszeit) kann sich bei Temperaturen zwischen
