MANUAL DE USUARIO TYWK37PV3 PANASONIC

Muchas gratias por la compra del pedestal de pared para Pantalla Panorámina de Plasma de Panasonic.

• Antes de instalar este pedestal, lea las instrucciones de instalacion y el manual de instrucciones de la Pantalla. Panorámina de Plasma cuidadosamente para garantizar que la instalacion se realiza correctamente.
• Entregue estas instrucciones de instalacion al cliente despues de completar la instalacion y Solicitele que las lea cuidadosamente y que las guarde en un lugar seguro. (Puede ser necessario en caso de mudanza o para el mantenimiento en el futuro.)

Precauciones para la instalación

ADVERTENCIA

El trabajo de instalación debe hacerlo un的技术icoequalificado.
- Si se instalala incorrectly la abrazadora, la pantalla pueda caerse y sufir daños.
Compruebe que se han respetado todos los factores para su seguridad sobre la fuerza de la instalacion.
- Si la fuerza de la instalacion no es suficiente, la pantalla peut caerse y pueda sufrir daños.
No instale en lugares que no pueda soportar cargas pesadas.
- Si la fuerza de la superficie de instalacion no es suficiente, la pantalla可以选择 caerse y pueda sufrir danos.

PRECAUCION

No instale en lugarares expuestos a la humedad, polvo, homo, aceite, vapor de agua o excessivo calor.

• Puede afectar adversamente a la Pantalla Panorámina de Plasma y provocar un incendio o descarga daños.
  No instale la Pantalla Panorámica de Plasma cara arriba, de性和 o arriba abajo.
• Esto peutecher que se acumule calor dentro de la pantalla y provocar un incendio.
  Es necessitiesa la ayud de dos personas para instalar y desmontar la pantalla.
• Si noiene la ayudde de othera persona, la pantalla peute caerse y sufrir daños.

Deje un'espio de por lo menos 100 mm arriba, abajo y a los lados de la pantalla y 21.5 mm o mas detrás la pantalla.

• La pantalla tiene orificios de salute de aire encima y orificios de entrada de aire abajo y除外. No tape这些东西 orificios porque pueda ser la causa de un incendio.

Components

Unidad de abrazadora de suspENSION de pared.......1		Llave Allen (accesorio)..........1
		Tornillo M5..........2(Tornillo de fjacion)
Espaciador de aislamento.........4	Arandela de cazoleta dentada.......4	Perno de cabeza cazoleta con cubo hexagonal(M8-45)..........4

Puntos a tener en cuenta durante la instalacion

• La abrazadora de suspENSION de pared es para utiliser en la instalación de la Pantalla Panorárica de Plasma en una pared vertical para ver las imagenes de la pantalla. No lo usa para ningún otro tipo de instalación que no sea la vertical en una pared.
• Para un funciona correcto o sin problemas de la Pantalla Panorámina de Plasma, no instale la pantalla en los siguientes lugares.

Lugareserca de rociadores o senores
- Lugares expuestos a vibraciones o golpes
- Lugares cerca de cables de alta tension o motores electricos
- Lugares en contacto directo con el aire de la caletacion

• El método de instalación debe ser apropiado a laestructura y materiales realizados en el lugar de la instalación.
• Utilice pernos M6 de vente en los commercios, apropriados para el material de la pared (madera, hierro, hormigón) para la instalación en la pared.
• Mantenga los tornillos de retencion y el cable de alimentacion alejados de在哪quier parte o estructura metalica del interior de la pared.
• Enchufe el cable electrico para la Pantalla Panorámina de Plasma en un enchufe cercano y de fácil acceso.
• Debe haber buena circulación de aire para que la temperatura alrededor de la pantalla no suba encima de los 40^ . Si el aire no circula bien dentro de la pantalla pueda acumularse calor en el interior y provocar un incendio.

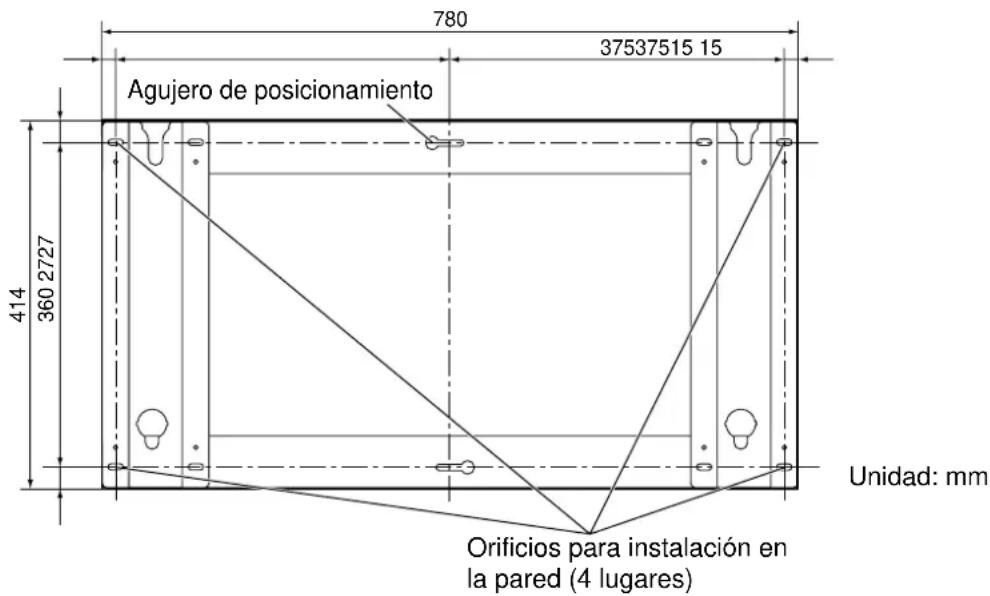

1. Verifique la fuerza del lugar de instalacion.

La abrazadora de suspENSION de pared pesa aproximadamente 3.5kg launidad de visualizacion de plasma ancha pesa aproximadamente de 25kg a 30kg . Consulte las dimensiones de instalacion de la abrazadora de suspENSION de pared en el siguientes esguema y confirmre la fuerza de la pared enareth lugarares, aggregando refuerzos si algo n doest los lugares no es lo suficientmente fuerte.

Nota

• La abrazadora de suspENSION de pared tiene orificios de instalacion en 10 Lugares. Si el material de la pared no es lo suficientemente fuerte cuando se utilizes cinco orificios de instalacion, utilise algunos de los orificios adiconiales. Sin embargo, según el material de construction realizado en el lugar de la instalacion, pueda aparecer gritas si se colocan tornillos demasiado cerca entre sí.

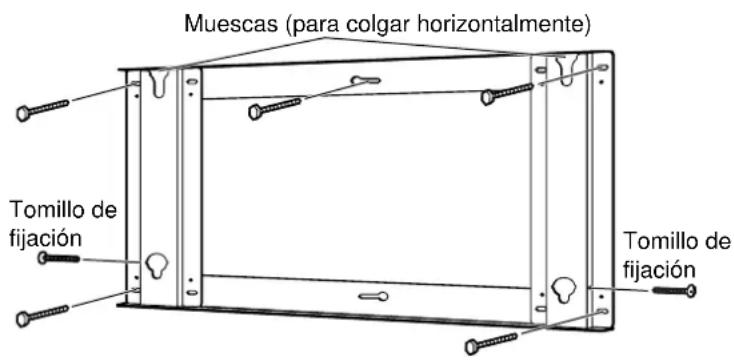

2. Instale la abrazadora en la pared.

• Instale la abrazadora de suspENSION de pared para que la flecha en la abrazadora apunte hacía arriba.
• Si fuera necessario introducir los pernos o tuercas por adelantado porque la pared es de hormigón, utilise la abrazadora en si para determinar las posiciones correctas de orificio de instalación o utilise el esquema de dimensiones para calcular las posiciones de los orificios. Introduzca los pernos o tuercas M6 en los orificios. Además, cuando introduzca los pernos,cede que sobresalgan 10 a 15 mm de la pared.

Procedimiento de instalación

① Atornille primero un perno en el orificio superior central.
② Utilice un calibre de nivel para corregir la alineacion de la abrazadora de suspENSION de pared y atornille los pernos en los demas cinco orificios.
③ Apriete temporallmente los tomillos de fijación. Si se introducen los tornillos más de 5 mm no sera possible instalar la Pantalla Panorárica de Plasma en la posición correcta.

Nota

Utilice pernos M6 de vente en los commercios, apropiados para el material de la pared, para su instalacion.

Procedimiento de instalación

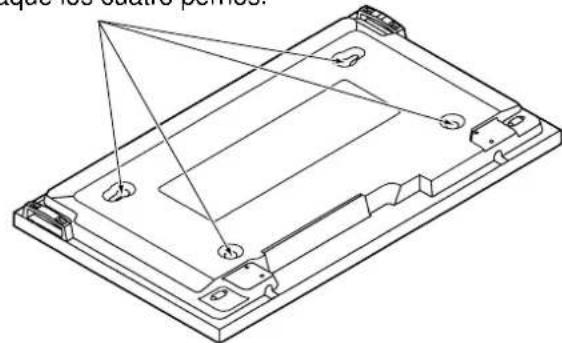

3. Prepare la Pantalla Panorámica de Plasma.

• Instale los espaciadores de aislacion en la pantalla. Saque los quatre permos.

1. Saque los cuatro permos de la pantalla.

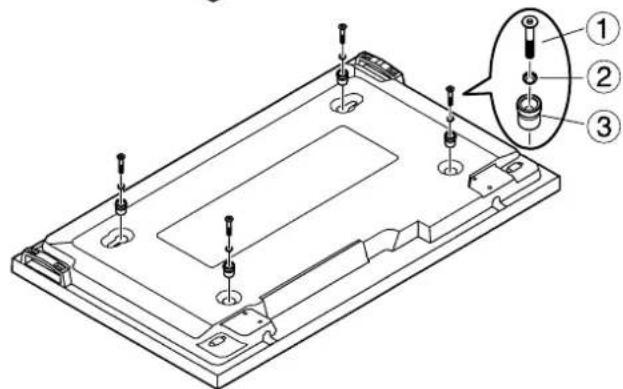

2. Utilice la herramienta accesoria (llave Allen) para instalar los quatre pemos de cabeza cazoleta con cubo hexagonal, arandelas de cazoleta dentada y espaciadores de aislamento en los orificios donde se utilizes los quatre pernos, tal como aparece en la figura.

①	Perno deckeza cazoleta con cubo hexagonal
②	Arandela decazoleta dentada
③	Espaciador deaislamento

Nota

• Coloque la pantalla para abajo encima de un paño limpio y libre de partículas extras y realize el procedimiento anterior.

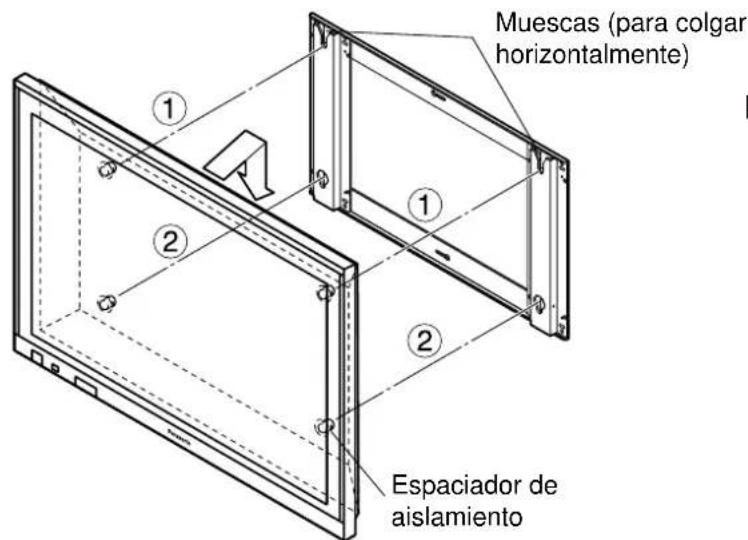

4. Instale la pantalla en la abrazadora de suspENSION de pared.

Procedimiento de instalación

① Empujé los espaciadores de aislamento en la pantalla en las muescas de la parte superior de la abrazadora de suspENSION de pared hasta que estén enganchados y bajo la pantalla en su lugar.

② Mientras encaja ligeramente la pantalla, inserte los espaciadores de aislamento inferior en los orificios para colgar horizontales inferiores en la abrazadora de suspENSION de pared, y bajo la pantalla.

Nota

• No levante la pantalla demasiado alto, de lo contrario pueda desengancharse.

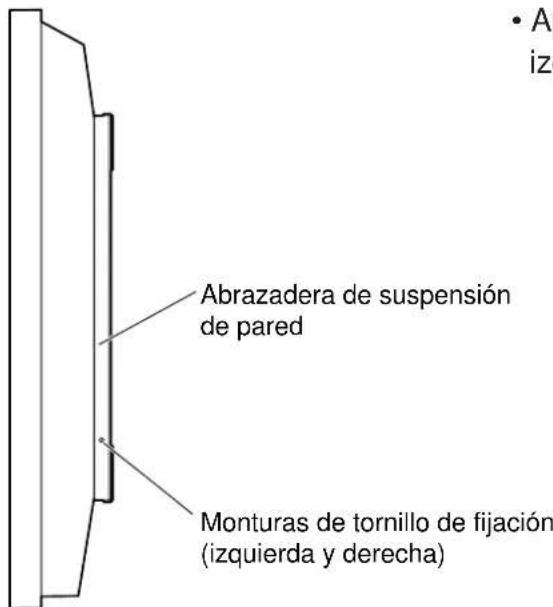

5. Asegure la abrazadora de suspENSION de pared.

• Apriete los tornillos de lijación en el lado izquierdo y derecho.

Nota

• Asegürese de apretar los tornillos de lijación izquierdo y derecho para evaporar que la pantalla se suele de la abrazadora de suspensión de pared.

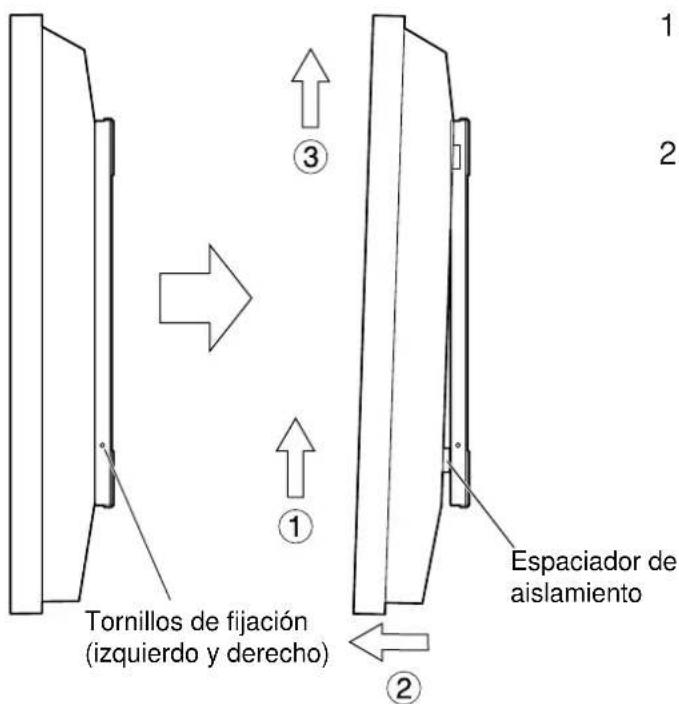

6. Desmontaje de la pantalla

1. Saque los dos tornillos de fijación atornillados en la abrazadora de suspENSION de pared.
2. Mientras levanta la parte inferior de la pantalla
   ② Tire hacía adelante para soltar los espaciadores de aislamento en la parte inferior
   ③ Levante la pantalla.
