BEDIENUNGSANLEITUNG TYWK37PV3 PANASONIC

Vielen Dank für den Kauf des Wandständers für das Plasmadisplay von Panasonic.

• Vor der Installation des Ständers lesen Sieitte dee Anleitung und die Bedienungsanleitung des Plasmadisplays sorgfaltig, um Sicherzustellen, daHnen bei der Aufstellung keine Fehler unterlaufen.
• Übergeben Sie nach abgeschlossener Installation diese Anleitung dem Kunden, und bitten Sie den Kunden die Anleitung durchzulesen und zum späteren Nachschlagen sorgfältig aufzubewahren. (Bei einem Umzug oder für die Wartung ist es möglich, daß Sie diese Anleitung wieder benötigen.)

Vorsichtsmaßnahmen für die Aufstellung

WARNING

Die Installation darf nur von einem qualifizierten Fachmann ausgeführrt werden.

• Bei fehlerhafter Montage kann das Display herunterfallen und Verletzungen verursachen.

Kontrollieren Sie die Sicherheit und ob eine ausreichende Festigkeit der Installation gewährleistet ist.

• Bei unzureichender Festigkeit kann das Display herunterfallen und Verletzungen verursachen.

Die Wandhängehalterungarf nicht an Stellen montiert werden, die keine ausreichende Tragfähigkeit fur das Gewicht aufweisen.

• Bei unzureichender Tragfähigkeit kann das Display herunterfallen und Verletzungen verursachen.

VORSICHT

Nicht an Orten installmenten, an denen hohe Feuchtigkeit, Staub, Oldampfe, Wasserdampf oder hohe Temperatures vorhanden sind.

• Solche Bedingungen sind für den Betrieb des Plasmadisplays ungeeignet und können einen Brand oder elektrischen Schlag verursachen.

Installieren Sie das Plasmadisplay nicht nach oben oder unterugen gerichtet und nicht auf die Seite gestellt.

• Unter solchen Bedingungen kann im Display ein Wärnestau auftreten, was zu einem Brandausbruch führen kann.

Für das Aufhängen und das Abnehmer des Displays sind zwei Personen notwendig.

• Falls nicht zwei Personen zur Verfügung stehen, kann das Display herunterfallen und Verletzungen verursichen.

Halten Sie einen freien Abstand von mindestens 100mm offen, unter und seitlich am Display und von mIndestens 21.5mm an der Rückseite des Displays ein.

• An der Oberseite des Displays sind Luftaustrittsöffnungen und auf der Unter-und Rückseite sind Luftintrittsöffnungen vorhanden. Diese Öffnungen dürfen nicht abgedeckt werden, weil sonst ein Brand verursacht werden kann.

Wandhängehalterung............1		Innensechskantschlüssel (Zubehör)..........1
		M5-Schrauben..........2 (Schraube)
Abstandhalter ..........4	Zahnscheiben ..........4	Innensechskant- Flachkopfschrauben (M8-45)..........4

Installationshinweise

• Die Wandhängehalterung ist für die Installation des Plasmadisplay an einer vertikalen Wand. Siearf nicht fur die Installation an einer nicht vertikalien Wand verwendet werden.

• Um einen störungsfreien Betrieb zu gewährleisten, damit das Display nicht an folgenden Orten installiert werden:

• Orte in dessen Höhe sich Sprinkler oder Sensoren befinden

• Orte, die Vibrationen oder Stößen ausgesetzt sind
• Orte, die sich in der Höhe von Hochspannungskabeln oder elektrischen Motoren befinden

• Orte, die einem direkten Luftstom von einer Heizung ausgesetzt sind

• Für die Struktur und das Material am Installationsort muß eine geeignete Installationsmethode angewendet werden.

• Verwenden Sie für die Installation an der Wand (Holz, Eisen, Beton) geeignete, im Handel erhältliche M6-Schrauben.
• Die Feststellschrauben und das Netzkabel von in der Wand vorhandenen Metallteilen oder Metallgegenständen fern halten.
• SchlieBen Sie den Netzstecker des Plasmadisplays an einer nahen und leicht zugänglichen Steckdose an.
• Es muß für eine ausreichende Raumbelüfung gesorgt werden, so daß die Temperatur in der Höhe des Displays nicht auf über 40^ ansteigt. Bei unzureichender Luftzirkulation im Display kann ein Wärnestau auftreten, was zu einem Brandausbruch führen kann.

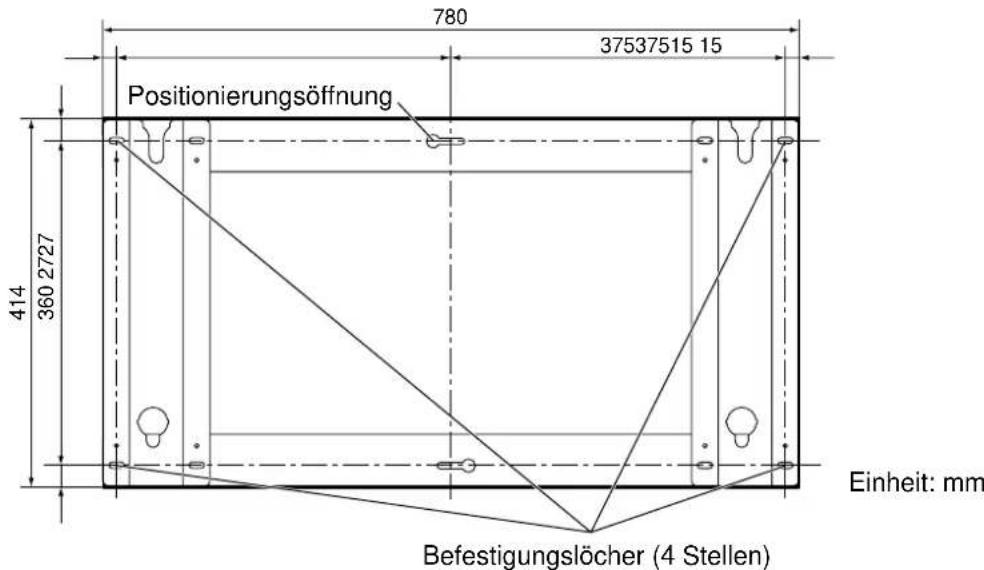

1. Überprüfen Sie die Tragfahigkeit des Installationsortes.

Die Wandhängehalterung hat ein Gewicht von ungebär 3.5 kg die Breit-Plasmadisplay-Einheit wiegt ca. 25 kg bis 30 kg. Beachten Sie die Installationsabmessungen für die Wandhängehalterung in der nachstehenden Abbildung und kontrollieren Sie die Stärke der Wand an den sechs Stellen, an denen die Halterung befestigt wird. Falls notwendig, müssen zu schwache Befestigungsstellen verstärkt werden.

Hinweis

• An der Wandhängehalterung sind LÖcher an 10 Stellen vorhanden.

Falls die Wand an den fünf Stellen nicht genügd stark ist, verwenden einige der anderen LÖcher. Beachten Sie, daß je nach dem Wandmaterial Risse auftreten konnen, wenn sich zwei Schrauben nahe beieinander befinden.

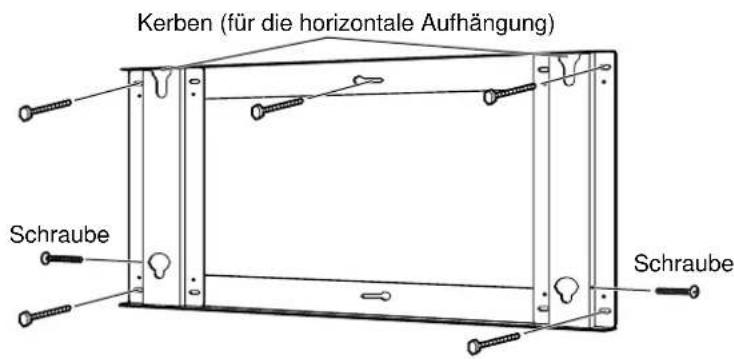

2. Bringen Sie die Wandhängehalterung an der Wand an.

• Montieren Sie die Wandhängehalterung so, daß die Pfeile auf der Halterung nach oben weisen.
• Falls bei einer Wand aus Beton die Schrauben vorher angebracht werden, konnen Sie die exakten Lochpositionen mit Hilfe der Halterung oder anhand der angegebenen Abmessungen bestimmen und die M6-Schrauben oder Muttern anbringen. Die Schrauben müssen 10 bis 15mm an der Wand vorstehen.

Installation

① Schrauben Sie zuerst eine Schraube in das Loch oben in der Mitte.
② Richten Sie die Wandhängehalterung exakt mit einer Lehre aus und befestigen Sie die anderen 4 Schrauben.
③ Ziehen Sie die Schrauben provisorisch fest. Falls die Schrauben mehr als 5mm hineingedrecht werden, laft sich das Plasmadisplay nicht in der richtigen Position installmenten.

Hinweis

• Verwenden Sie im Handel erhältliche M6-Schrauben, die für das Wandmaterial geeignet sind.

3. Bereiten Sie das Plasmadisplay vor.

• Bringen Sie die Abstandhalter am Display an.

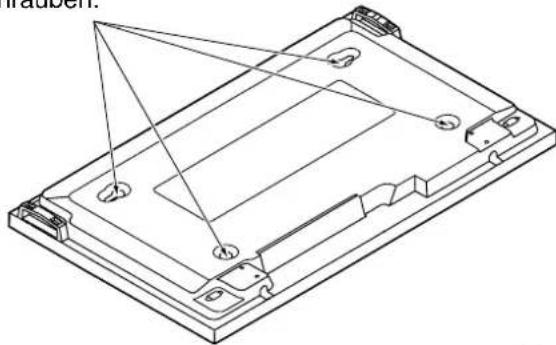

Entfernen Sie die vier

Schrauben.

1. Entfernen Sie die vier Schrauben am Display.

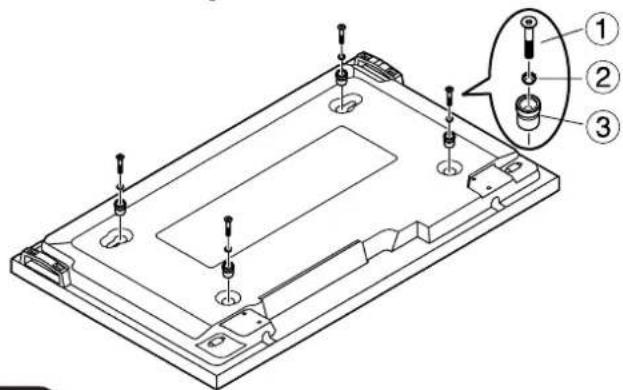

1. Verwenden Sie den Innensechskantschluss aus dem Zubehör, um die vier Innensechskant-Flachkopfschrauben, die Zahnscheiben und die Abstandhalter an den LÖchern an, an denen die vier Schrauben vorher befestigt waren, anzubrlngen.

①	Innensechskant-Flachkopfshrauben
②	Zahnscheiben
③	Abstandhalter

Hinweis

• Legen Sie das Display mit der Bildschirmseite nach unten gerichtet auf ein weiches sauberes Tuch, um die Schrauben anzubringen.

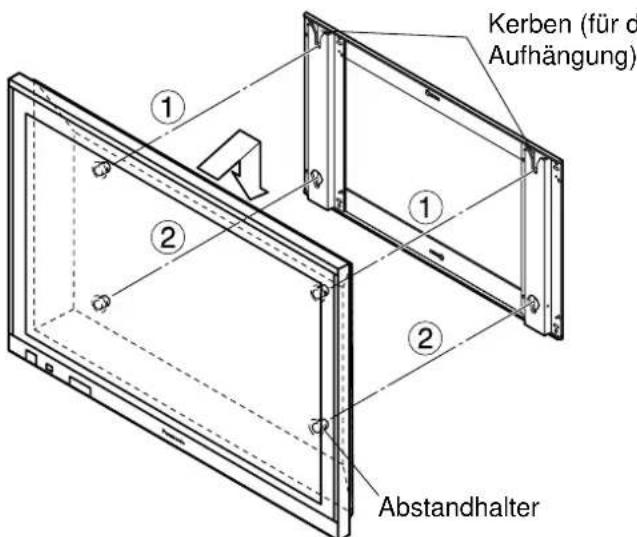

4. Montieren Sie das Display an der Wandhängehalterung.

Installation

① Drücken Sie die Abstandhalter an der Oberseite des Displays in die Nuten an der Oberseite der Wandhängehalterung, so daß sie einhaken und senken Sie das Display ab.

② Heben Sie das Display etwas an, um die Abstandhalter an der Unterseite in die horizontalen Aufhangungslöcher der Wandhängehalterung einzusetzen und senken Sie das Display ab.

Hinweis

• Heben Sie das Display nicht zuweit an, weil es sich sonst von der Halterunglös kann.

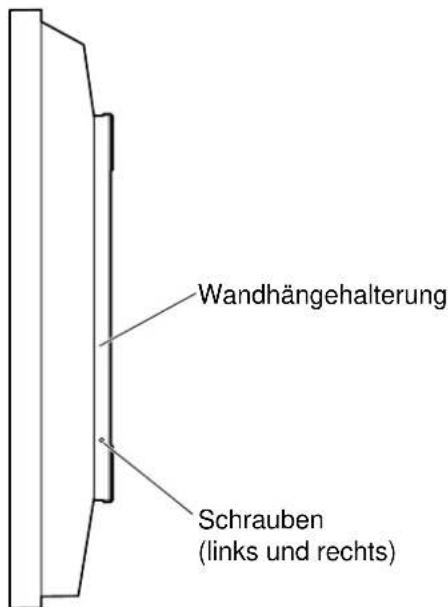

5. Sichern Sie die Wandhängehalterung.

• Ziehen Sie die Schrauben auf der linken und rechten Seite fest.

Hinweis

Die Schrauben auf der linken und rechten Seite müssen festgezogen werden, um zu verhüten, daß sich das Display von der Wandhängehalterung offen kann.

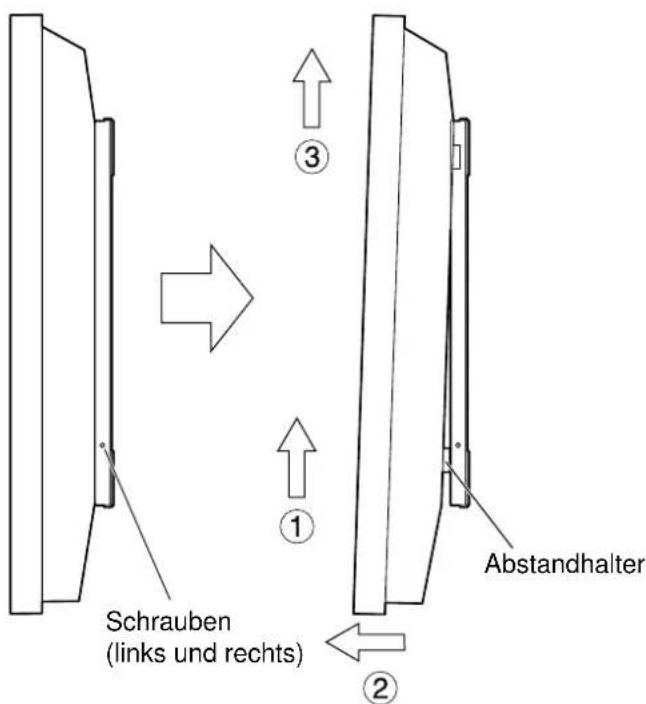

6. Abnehmen des Displays

1. Entfernen Sie die beiden Schrauben aus der Wandhängehalterung.

2. Heben Sie die Unterseite des Displays an.

② Ziehen Sie das Display nach vorn und entfern den Sie die Abstandhalter an der Unterseite.
③ Heben Sie das Display ab.
