GEBRUIKSAANWIJZING TYWK37PV3 PANASONIC

Dank u voor de aanschaf van de muurbevestigingssteun voor de Panasonic Breedbeeld Plasmadisplay Monitor.

• Lees deze Installatiehandleiding en de Bedieningshandleiding voor de Breedbeeld Plasmadisplay Monitor zorgvuldig door, alvorens deze bevestigingssteun te installereren om het werk op de juiste wijze te konnenuitvoeren.
• Overhandig na het voltooien van de installmentie deze Installatiehandleiding aan de klant met het verzoek.Deze zorgvuldig te lezen en op een veilige plaats te bewaren. (Bij verhuizing of in de toekomst uit te voeren onderhoud is het van belang dat deze informatie weeber beschikbaar is.)

Voorzorgsmaatregelen bij opstelling

WAARSCHUWING

De installmentewerkzaamheden dienen uitsluitend door een deskundige monteur uitgevoerd te worden.

• Als de bevestigingssteun nicht correct worden gemonteerd, bestaat de kans dat het toestel kommt te vallen en verwondingen kan veroorzaken.

Zorg er voor dat alle veiligheidseisen betreffende de stevigheid van de installmentatie toegepast worden.

• Als de stevigkeit van de installmentie onvoldoende is, bestaat de kans dat het toestel komt te vallen en verwondingen kan veroorzaken.

De muurbevestigingssteun Niet aanbrengen opplaatsen die geen gewicht konnen dragen.

• Als de stevigkeit van het montagevlak onvoldoende is, bestaat de kans dat het toestel komt te vallen en verwondingen kan veroorzaken.

OPGELET

Niet installereren opplaatsen die onderhevig zich aan vocht, stof, vettige dampen, stoom of grote hitte.

• Dit kan een nadelige invloed hebben op het functioneren van de Breedbeeld Plasmadisplay Monitor en brand of elektrische schokken tot gevolg hebben.

De Breedbeeld Plasmadisplay Monitor Niet met de voorzijde omhoog, zijdelings of ondersteboven installeren.

• Dit kan er toe leiden dat de hitte binnen in de display te hoog oploopt, waardoor brand kan ontstaan.

Het installereren en verwijderen van de display dient door twee Personen te worden uitgevoerd.

• Als dit nicht door twee Personen wirdt uitgevoerd, bestaat de kans dat de display kommt te vallen en verwondingen kan veroorzaken.

Laat een ruimte open van tenminste 100mm aan de bovenzijde, onderzijde en aan de linker-en rechtzerzijde van de display en 21.5mm of meer aan dechterzijde van de display.

• De display beschicht over luchtuitlaatopeningen aan de bovenzijde en luchtinlaatopeningen aan de onder- en darüberzijde. Deze openingsogen Niet geblokkeerd worden, aangezien daardoor brand kan ontstaan.

Muurbevestigingssteun..................................................1		Inbussleutel (accessoire)..................................................1
		M5 schroef..................................................2..................................................2 (Bevestigingsbout)
Isolatietussenstuk..................................................4	Getande veerklem..................................................4	Inbusbout (M8-45)..................................................4

Belangrijke punten bij installmentie

• De muurbevestigingssteun dient voor gebruik van de Breedbeeld Plasmadisplay Monitor voor kijkdoeleinden aan een vertikale muur. Gebruik deze Niet voor installmentie van een ander type dan vertikale muurinstallatie.

• Om verzekerd te zijn van een correct en probleemloos functioneren van de Breedbeeld Plasmadisplay Monitor dient u deze Niet op een van de volgendeplaatsen te installereren.

• Plaatsen in de buurt van brandblussers ot sensors

• Plaatsen die onderhevig zijn aan trillingen of schokken
• Plaatsen in de nabijheid van hoogspanningsdraden of elektromotoren

• Plaatsen die rechtstreeks bloataan aan lucht die afkomstig is van verwarmingsbronnen.

• De installmentemethode dient geschikt te zijn voor de structuur en de gebruike materialen op deplaats van de installment.

• Gebruik in de handel verkrijgbare M6 bouteen die geschikt zijn voor de betreffende muurmaterialen (hout, ijzer, beton) bij installmentie aan de muur.
• Houd de borgschemveen en het netsnoer uit de buurt van metalen delen en dergelijk die in de muur+zijn.
• Steek de stekker van de Breedbeeld Plasmadisplay Monitor in een stopcontact, voorzien van randaarde, dat zich bij en gemakkelijk bereikbaar is.
• Zorg voor voldoende ventilatie zodat de temperatuur rondon de display Niet hoger worden dan 40^ . Als de luchtcirculatie binnen in de display Niet voldoende is, bestaat de kans dat de temperatuur binnen in de display te hoog oploopt, waardoor brand kan ontstaan.

1. Controller de stevigheid van de montagepunter.

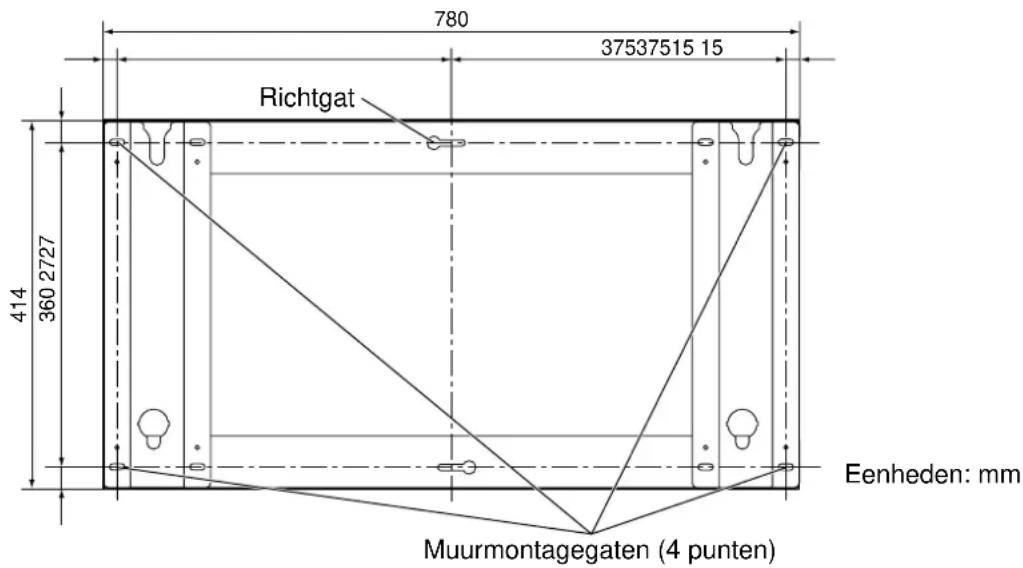

De muurbevestigingssteun weegt ongeveer 3.5kg en de Breedbeeld Plasmadisplay Monitor weegtussen 25 en 30~kg . Zie de installmentafmetingen van de muurbevestigingssteun in onderstaand schema en controllerer de stevigheid van de muur op de zes montagepunteren breng een extra versteviging aan in het geval deze punten Niet stevig genoeg zich.

Opmerking

• De muurbevestigingssteun is op 10 punten voorzien van montagegaten.

Als door de aard van het materiaal van de muur het gebruik van vijf montagegaten Niet voldoende stevigheid biedt, kannen reservegaten gebruikt worden.

De kans bestaatECHter dat afhankelijk van het constructiematerialiaal op de plaats van de installmentie scheuren ontstaan als schroeven op een te korte afstand van elkaar gemonteerd worden.

2. Bevestig de muurbevestigingssteun aan de muur.

• Bevestig de muurbevestigingssteun zodenig dat de aangegeven pij op de steun omhoog wijst.
• Als hetoodzakelijk is de boute of de moeren eerst te verankeren omdat de muur van beton vervaardigd is, de steun zelf gebruiken om de juiste positie van de montagegaten te bepalen of het afmetingsschema gebruiken om de posities van de gaten te berekenen. Veranker verrolgens de M6 boute of moeren in de gaten. Zorg er verder bij het verankeren van de boute voor, dat de boute over een afstand van 10 tot 15mm uit de muur steken.

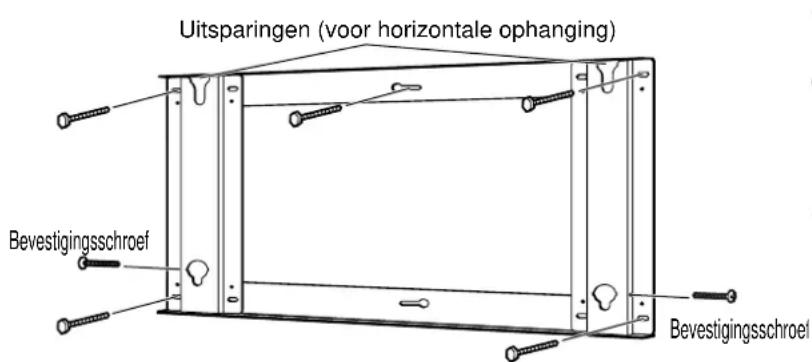

Installatieprocedure

Opmerking

① Schroef eerst een bout in het gat middenboven.
② Gebruik een waterpas om de uitlijning van de muurbevestigingssteun te corrigeren en schroefervolgens boutein de resterende vijf gaten.
③ Draai de bevestigingsschroeven provisorisch vast. Als de schroeven verder dan 5mm worden ingestoken, za het nicht möglichk zichn de Breedbeeld Plasmadisplay Monitor in de correcte positie te installereren.

• Gebruik bij installmentie aan de muur in de handel verkrijgbare M6 bouten die geschikt voor het materiaal van de betreffende muur.

3. Maak de Breedbeeld Plasmadisplay Monitor gereed.

• Bevestig de bevestingsnokken aan de display.

Verwijder de vier bouten.

1. Verwijder de vier bouten van de display.

1. Gebruik het bijgeleverd gereedschap (inbussleutel).

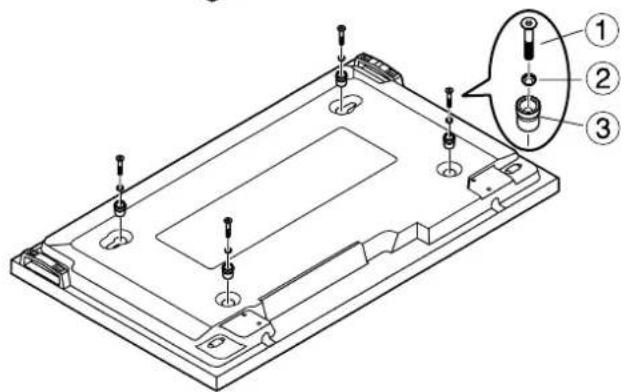

   Monteer de vier bijgeleverde inbusboute, de getande veerklemmen en de bevestigingsnokken in de gaten waar de vier bouten zich bevonden, zoals aangegeven in de illustratie.

①	Inbusbout
②	Veerklem
③	Bevestigingsnok

Opmerking

Leg de display met de Voorzijde naar beneden op een doek die schoon en vrij is van overige voorwerpen en voer verwolgens de hierboven aangegeven handelingen uit.

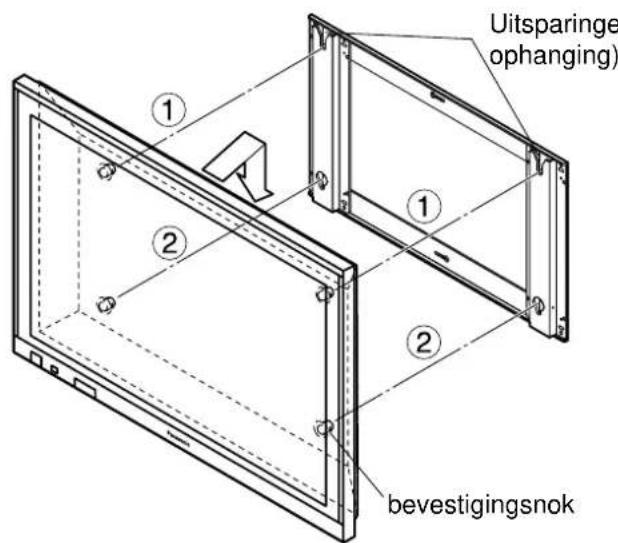

4. Monteer de display aan de muurbevestigingssteun.

Installatieprocedure

① Druke bovenste bevestigingsnokken op de display in de uitsparingen aan de boenzijde van de muurbevestigingssteun, haak deze goed vast en LASTervolgens de display op zichnplaats zakken.

② Til de display voorzichtig eenkleinstukje omhoog en steekenderste bevestigingsnokken op dedisplay in de onderste horizontaleophanggaten in demurbevestigingssteun, en laat dedisplayervolgens zakken.

Opmerking

• De display Niet te hoog optillen, aangezien de kans bestaat dat deze van zichnplaats worden losgehakt.

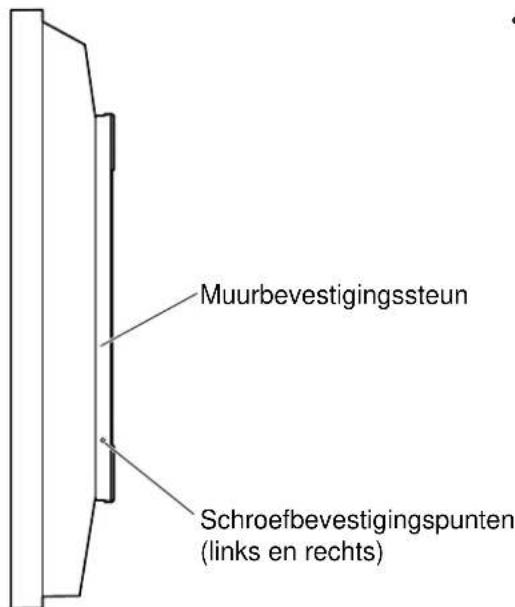

5. Zet de muurbevestigingssteun vast.

• Draai de bevestigingschroeven aan de linker en rechtter zijde vast.

Opmerking

• Niet vergeten de bevestigingschroeven aan de linker en rechter zichte vast te draaien, om te voorkomen dat de display van de muurbevestigingssteun los komt.

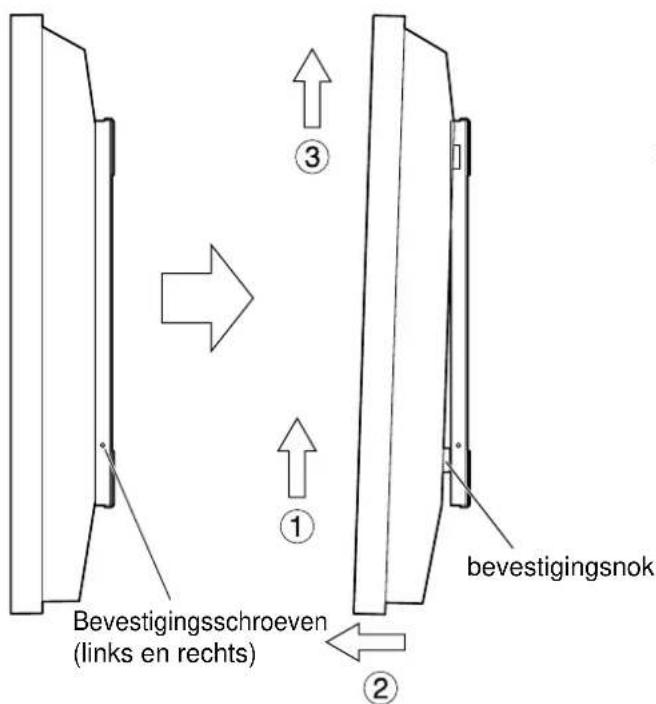

6. Verwijdersen van de display

1. Verwijder de twee bevestigingssschroeven welke in de muurbevestigingssteun bevestigd zijn.
2. TIl de onderzijde van de display omhoog.
   ② Trek de displayaar voren om de bevestigingsnokken aan de onderzijde los te make.
   ③ Til de display cervolgens omhoog.

Saatstandstyllerne pa skaermen.

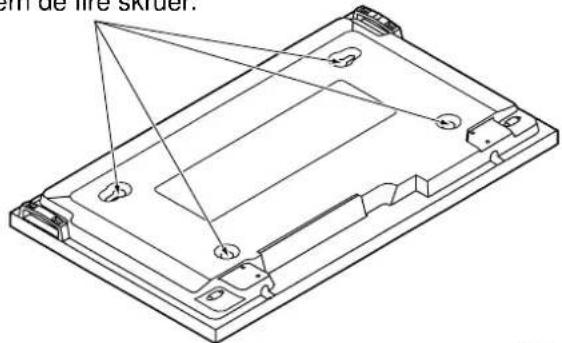

Fjern de fire skruer.
