Grazie per aver acquistato il supporto da parete per lo schermo al plasma-16:9 Panasonic.

• Prima di installare quello supporto, leggere attendamente le istruzioni per l'installazione e il manuale operativolo.
  dello schermo al plasma per accertarsi di svolgere correttamente agli operazione.
• Al termine dell'installazione, consegnare questo manuale di istruzioni al cliente, raccomandando di averne cura e di leggere le informazioni che lo riguardano. (Il manuale, infatti, cui rilevarsi utile per successive operazioni di manutenzione o di trasporto.)

Precauzioni da adottare per l'installazione

AVVERTENZA

Le operazioni di installatione vanno eseguite esclusivamente da personale qualificato.
- Se la staffa è installata in modo errato, lo schermo più cadere e procurare danni a cose e personne.
Accertarsi che siano osservate tutte le norme di sicurezza in materia di installmente.
- Se l'installazione non è corretta, lo schermo può cadere e procurare danni a cose e personne.
Non installare su pareti che non sono in grado di reggere carichi.
- Se la resistenza della superficie di installatione è insufficiente, lo schermo più cadere e procurare danni a cose e persone.

ATTENZIONE

Non installare in ambienti soggetti a umidità, polvere, vapori oleosi, vapore acqueo o forti fonti di calore.

• Tutte queste condizioni, infatti, possono averere effetti negativi sullo schermo al plasma-16:9 e provocare incendi o corti circuiti.
  Non installare lo schermo al plasma 16:9 posizionandolo versus l'alto, versus il basso o di lato.
• Posso n o sere provocati dei surriscaldamenti con seguente pericolo di incendio.

Per installare e rimuovere lo schermo sono richieste due persona.

• In caso contrario, si corre il rischio di far cadere lo schermo, procurandolsi danni a cose e persone.

Lasciare uno spazio di almeno 100mm in alto, in basso e ai lati dello schermo e di almeno 21.5mm sul retro.

• Lo schermo dispone di fissure di ventilazione nella parte superiore e di prese d'aria sul retro e nella parte inferiore. Non ostruire queste fissure per evitare surriscaldamenti interni.

Staffa per sospensione a parete (verticale)...................................................1 Chi		ave esagonale accessorio)....................................................1
		Viti M5 con testa a esagono incassato...................................................2 (Vite di fissaggio)
Distanziatore isolante ............................................................4	Rondella dentellata ............................................................4	Vite con testa piatta a esagono incassato (M8-45)....................................................4

Note particulari durante l'installazione

• La staffa per sospensione a parete (verticale) va utilizzata per l'installazione dello schermo al plasma-16:9 su una parete verticale. Non utilizzarla per scopi diversi da questo tipo di INSTALLazione.

• Al fine di garantire un corretto funzionamento alla problemi dello schermo al plasma 16;9, non installare l'unità in uno dei seguenti puntI:

• Punti prossimi a irroratori o sensori

• Punti soggetti a vibrazioni o urti
  Punti prossimi a cavi di alta tensiono motori elettrici

• Punti esposti al diretto contatto di aria proveniente da impianti di riscaldamento

• Il tipo di installatione delve essere appropriato alla struttura e ai materiali utilizzati nell'ambiente di installatione.

• Utilizzare viti M6 disponibili in commercio adatte al tipo di parete (legno, ferro, cemento) sulla quale installare l'unità.
  Non collocare le viti di fermo e il cavo di alimentazione a parti metalliche o a strutture comprese nel muro.
• Inserire la spina del cavo di alimentazione per lo schermo al plasma-16:9 in una presa elettrica che sua vicina all'apparecchio e lavorante accessibile.
• Fornire una ventilazione adeguata in modo da tenere la temperatura intorno allo schermo al di sotto dei 40^ . Se la ventilazione all'interno dello schermo è insufficiente, si corre il rischio di creare surriscaldamenti e di provocare incendi.

1. Verificare la resistenza del punto di installment.

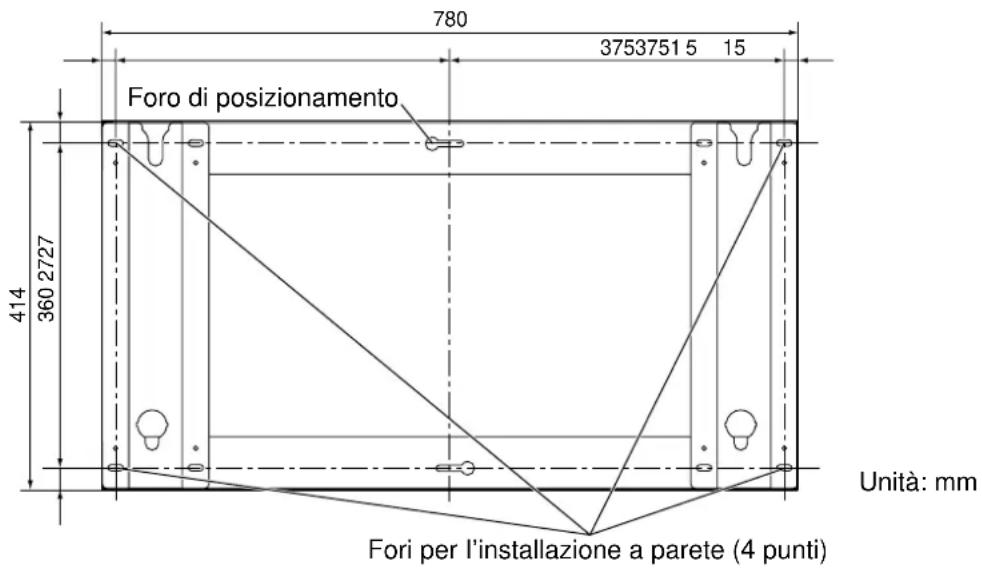

La staffa per sospensione a parete pesa approximativamente 3.5kg Il peso de l'unità Wide Plasma Display varia circa tra i 25 e i 30 kg. Prendendo in considerazione le dimensioni della staffa nel diagramma riportato di seguito, verificare la resistenza della parete nei sei punti di installatione e aggiungere dei rinforzi qualora uno dei punti non fosse sufficientemente resistente.

Nota

• Sulla staffa per sospensione a parete (vertical) sono localizzati 10 fori per l'installazione.

Se la struttura della parete non dispone di una resistenza sufficiente procurata con soli cinque fori per l'installazione, utilizzare alcuni dei restanti fori.

Tuttavia, a seconda del materiale da costruzione impiegato per la parete sulla quale installare l'unità, sono svilupparsi delle crepe se le viti vengono inserte troppo vicine le une alle other.

2. Installare la staffa per sospensione a parete (vertical) sulla parete.

• Installare la staffa per sospensione a parete (vertical) con la freccia riprodotta verso l'alto.
• Se è necessario praticare prima dei fori per fissare le viti in una parete in cemento, utilizzato la stafta per stabilire la corretta posizione dei fori oppure utilizzato il diagramma delle dimensioni per calcolarne la posizione. Quindi, inseire le viti M6 nei fori avendo cura che queste sporgano alla parete di almeno 10-15 mm.

Procedura di installmente

Nota

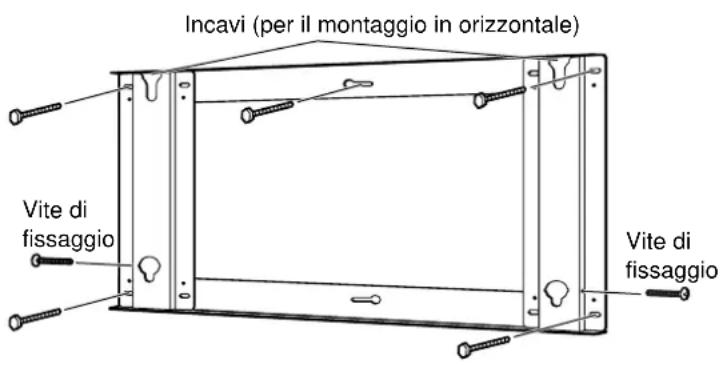

① Avvitare la prima vite nel foro centrale in alto.
② Utilizzare una livella a bolla per correggere l'allineamento del staffa per sospensione a parete (verticale), quando avvitare le viti nei restanti cinque fori.
③ Serrare le viti di fissaggio in modo non definitivo. Se le viti sono inserte per più di 5 mm, non sare possibile installare lo schermo al plasma-16:9 nella posizione appropriata.

Utilizare viti M6 disponibili in commercio adatte al tipo di materiale da costruzione della parete sulla quale installare l'unità.

Procedura di INSTALLazione

3. Prepare lo schermo al plasma-16:9

• Inserire i distanziatori isolanti nella schermo.

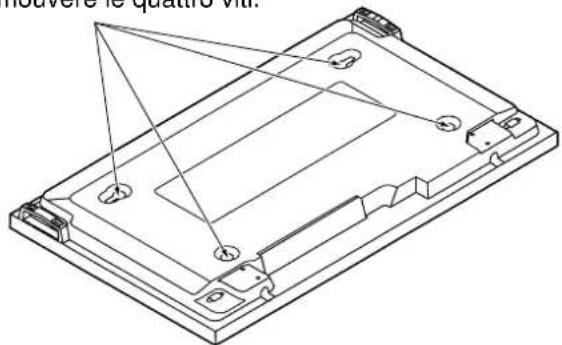

Rimouvere le quattro viti.

1. Rimuovere le quattro viti dallo schermo.

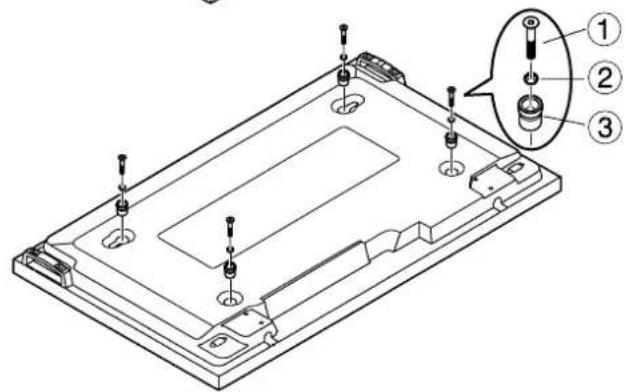

2. Utilizzare la chiave accessory (chiave esagonale) per installare le quattro viti con testa piatta a esagono incassato, le rondelle dentellate e i distanziatori isolanti nei fori in cui risiedevano le quattro viti, come illustrato in figura.

①	Vite con testa piatta a esagono incassato
②	Rondella dentellata
③	Distanziatore isolante

Nota

• Posizione lo schermo con la parte anteriore rivolta verso il basso su un panno pulito e privo di corpi estranei, quando procedere con i punti precedentemente descritti.

4. Installare lo schermo sulla staffa per sospensione a parete (vertical).

Procedura di installmente

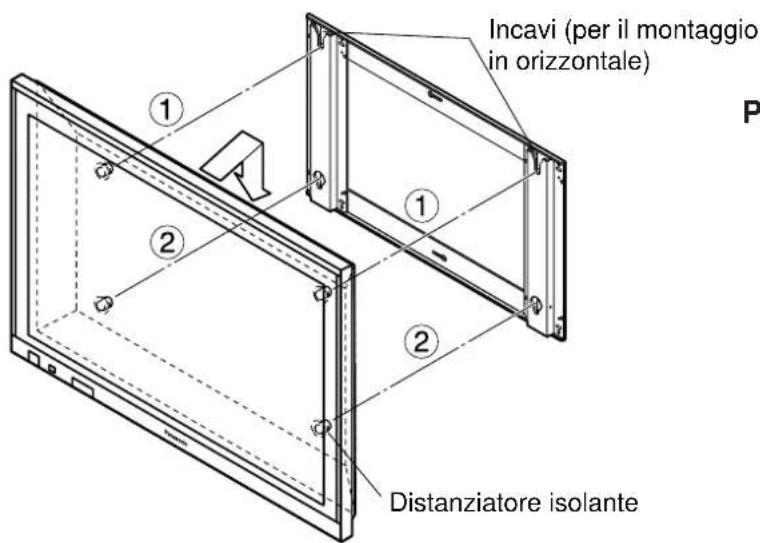

① Spingere i distanziatori isolanti superiordelloschermo all'interno degli incavi posti nella parte superiore della stafta per sospensione a parete finché non restano agganciati, quindi abbassare lo schermo.
② Sollevando leggermente lo schermo, insere i distanziatori inferiori dello schermo nei fori orizzontali posti nella parte inferiore della staffa per sospensione a parete, quindi abbassare lo schermo.

Nota

• Non sollevare troppo in alto lo schermo, altrimenti cui sganciarsi.

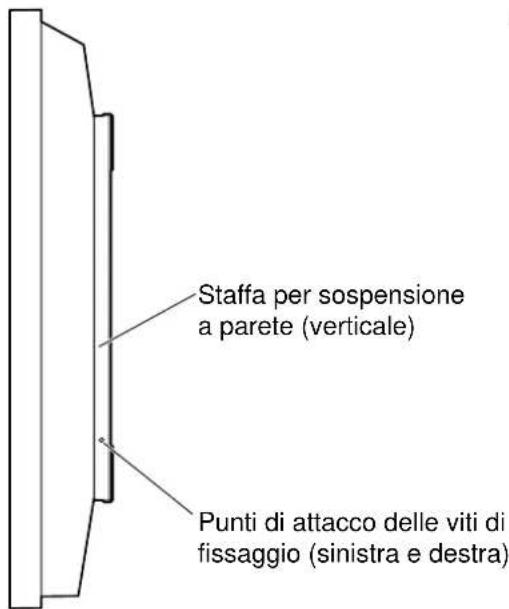

5. Fissare la staffa per sospensione a parete (vertical).

• Serrare le viti di fissaggio a sinistra e a destra.

Nota

• Accertarsi di serrare le viti di fissaggio a sinistra e a destra per impedire il distacco dello schermo al plasma-16:9 alla staffa per sospensione a parete (vertecale).

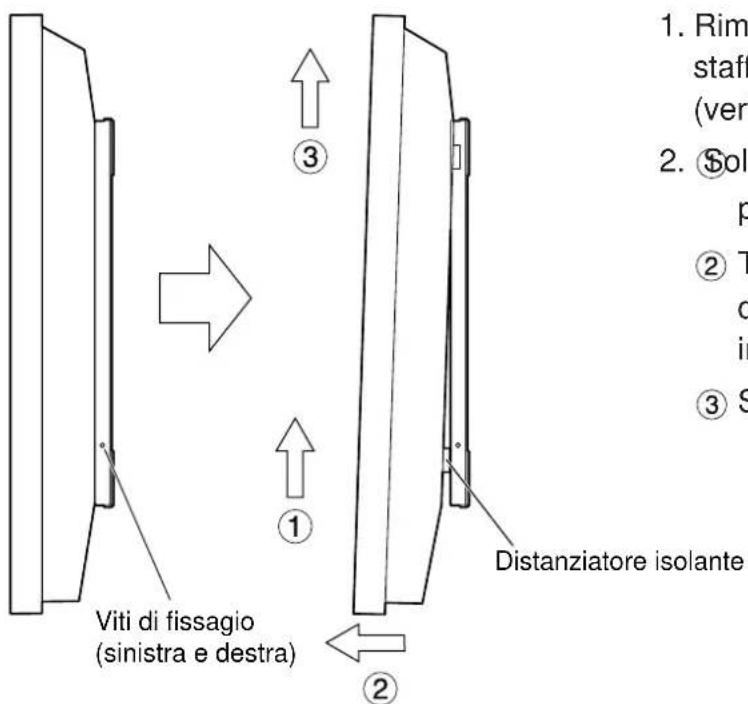

6. Rimozione dello schermo

1. Rimuovere le due viti di fissaggio alla staffa per sospensione a parete (vertecale).
2. Sollevare lo schermo verso l'alto prendendolo alla parte inferiore.
   ② Tirarlo in avanti per staccare i distanziatori isolanti nella parte inferiore.
   ③ Sollevare lo schermo verso l'alto.
