2. Montera vagguphangning på vaggen.

Tak, fordu har kobt vægbeslaget til Panasonic Widescreen-plasmaskærm.

• Af hensyn til korrekt montering anbefaler vi, at du læserijke monteringsvejledning samt betjeningsvejledningen til widscreen-plasmaskærmen grundigt igennem, inden du monterer beslaget.
• Giv installationsvejledningen til kunden, nr beslaget er monteret, og bed kunden om at lese den grundigt igennem og derefter opbevare den et sted, hvor den er let at finde. (Hvis plasmaskaernen skal flyttes ell ter service pa et senere tidspunkt, kan der blive brug for vejledningenigen.)

Sikkerhed i forbindelse med brug af widescreenplasmaskærm

ADVARSEL

Montering ma udelukkende foretages af en kvalificeret tekniker.
- Hvis beslaget monteres forkert, kan skaermen muligvis falde ned og medfrole personskader.
Kontroller, at alle sikkerhedsmæssige aspekter vedrørende minimumskrav for belastninger overholdt.
- Hvis minimumskravene ikke overholds, kan skærmen muligvis falde ned og medføre persorskader.

Montér不同程度en à l'air, der ilke har den ndvendige belastningsevne.

• Hvis monteringsoverfladens belastningsevne ikke er tilstrækkelig, kan skærmen muligvis falde ned og medføre persorskader.

FORSIGTIG

Montér不解 skærmen i områder, der er udsat for fugtighed, stov, oliedampe, vanddamp erller hove temperaturer.

• Sådanne forhold kan have en negativ indvirkning på widescreen-plasmaskærmens Funktion og eventuelt medfrole brand eller elektrisk stød.

Montér/DDe widescen-plasmaskaernen, sa skarmen vender opad, til en af siderne ell nedad.

• I modsat fald kan der forekomme en overophedning inde i plasmaskaernen, hvilket kan medfore brand.

Der skal to personer til at montere og afmontere skærmen.

• Hvis der ikke er to personer til stede ved dette arbejde, er der risiko for at tabe skærmen, hvilket kan medføre personskader.

Hold en afstand på mindst 100mm i toppen, i bunden og til højre og til venstre for plasmaskærmen samt en afstand på 21.5mm eller mere på bagsiden.

• Skærmen har lufthuller øverst (luftudledning) og lufthuller på under- og bagsiden (luftindtag). Disse huller på under ingen omstændigheder tildekkes. I modsat fald kan der opsta brand.

Vægbeslag.........1		Unbraco-nogle (tilbehør)..........1
		M5-skruer..........2(Monteringsskruer)
Afstandstylle............4	Sikringsskive..........4	Fladhovedet skruer med indvendig, seskantet kærV(M8-45)..........4

Vigtige henvisninger i forbindelse med montering

Vægbeslaget er beregnet til montering af widenscreen-plasmaskærmen på en lodret væg af hensyn til optimale visningsmuligheder. Brug det ikke til andre former for montering end lodret vægmontering.
- For at sikre en korrekt og problemfri Funktion af widescen-plasmaskaermen bør skærmen ikke monteres nogen af følgende steder:

• Steder, der er tæt på sprinklelæg eller sensorer
• Steder, hvor der er risiko for vibrationer og stød
• Steder, som er tæt på højspaendingsledninger eller elektromotorer

• Steder, hvor der er direkte kontakt med luft fra varmeanlaeg

• Den valgte monteringsmetode skal passer til monteringsstedets struktur og materialer.

• Brug gængse M6-skruer, som passer til vægmateriaielet (træ, jern, beton), til monteringen på væggen.
• Anbring/DDke holdeskruerne og netledningen i nærheden af metalliske dele uller strukturer i væggen.
• Sæt netkablet til widenscreen-plasmaskærmen i en stikkontakt, der sidder tæt på og let tilgængeligt i forhold til davon.
• Sørg for god ventilation, sä temperaturen omkring skærmen/DDke kommer over 40^ . Hvis luften inde i plasmaskærmen er for stillestænde, kan der ske en overophedning, hvilket kan medfrole brand.

1. Kontroller monteringsstedets belastningsevne.

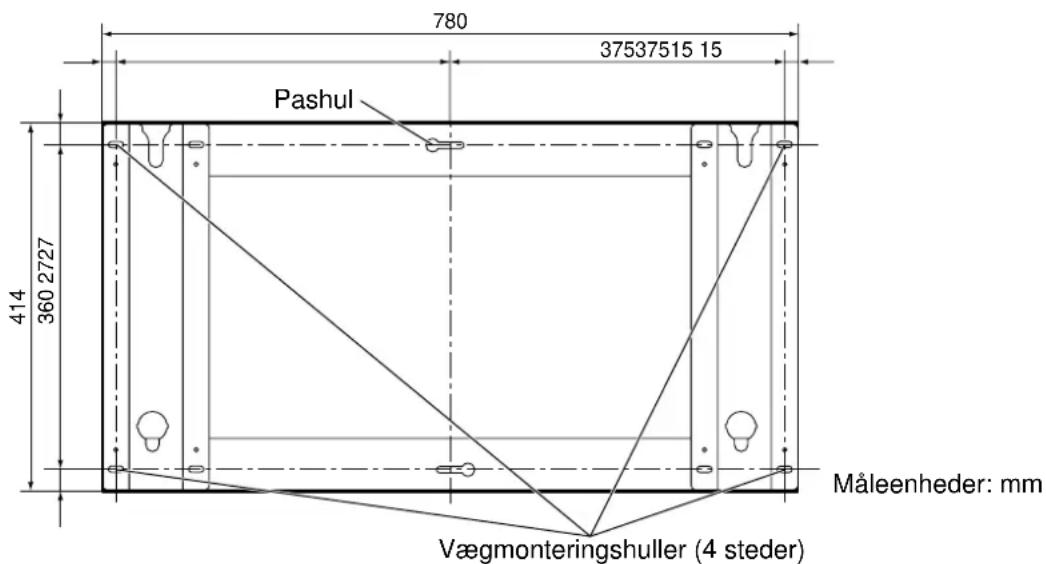

Vægbeslaget vejer ca. 3.5 kg, widescreen plasmaskærmen vejer ca. 25 til 30 kg. Brug diagrammet nedenfor over vægbeslagets monteringsdimensioner, og kontrollér væggens belastningsevne på de seks steder, hvor beslaget skal fastgøres til væggen. Forstærk et eller flere af disse steder, hvis belastningsevnen ikke er god nok.

Bemaerk

Vægbeslaget er forsynet med 10 monteringshuller.

Hvis vaegmaterialalets belastningsevne ici er tilstrakkelig til at garantere en sikker montering ved hjaelp af fem monteringshuller, er det muligt at bruge nogle af reservehullerne.

Afhaengigt af vaggens konstruktionsmaterialie pa det sted, hvor beslaget skal monteres, kan der opsta revner, hvis skruerne placeres for tæt pa hinanden.

2. Montér vægbeslaget på væggen.

• Montér vægbeslaget, sá pilen på beslaget peger opad.
• Hvis det er nødvendigt at indsætte bolte eller dyvler for den eigentlige montering, fordi æggen er lavet af beton, anbefales det at bruge beslaget til at markere, hvor monteringshullerne skal vare. Det er dog øgså muligt at bruge oplysningerne i diagrammet til at beregne, hvor hullerne skal vare. Indsæt derefter M6-skruerne eller dyvlerne i hullerne. Sørg for, at skruerne stikker ca. 10 til 15mm ud af æggen, nr du sætter dem i.

Bemaerk

Monteringsprocedure

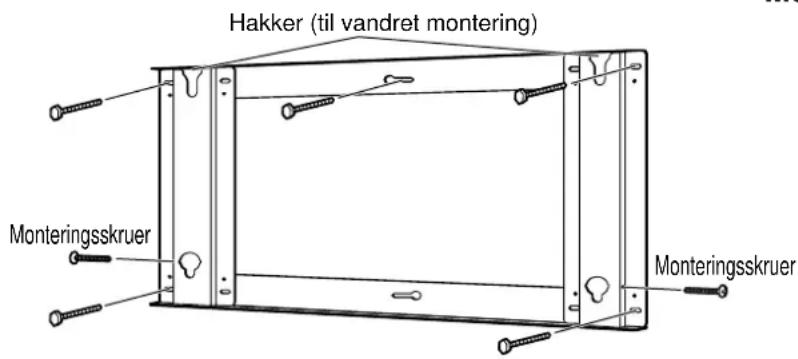

① Skru først en skruer i det øverste midterste hul.
② Brug et vaterpas, sa vægbeslaget kommer til at hænge lige. Skru derefter skruerne i de andre fem huller.
③ Spænd middlertidigt monteringsskruer fast. Hvis monteringsskruer er skruet mere end 5 mm i, vil det ikke muligt at installere widenscreenplasmaskærmen i den korrekte position.

• Brug gaengse M6-skruer, som passer til vægmaterialiet, til montering af beslaget på vaeggen.

Monteringsprocedure

3. Gør widescen-plasmaskærmen klar.

1. Fjern de fire skruer fra skærmen.

2. Tag tilbehørsnøglen (unbraconøgle), og montér de fire fladhovedede skruer med indvendig, sekskantet kærv, sikringsskkiverne og afstandstyllerne i de huller, hvor skruerne sad før som vist på figuren.

①	Fladhovedet skruer med indvendig, sekskantet kærv
②	Sikringsskive
③	Afstandstylle

Bemaerk

• Anbring plasmaskaermen med skaermen nedad pa en stykke stof, der er helt rent og frit for fremmedlegemer, og udfor derefter ovenstaende procedure.

4. Montér skærmen på vægbeslaget.

Monteringsprocedure

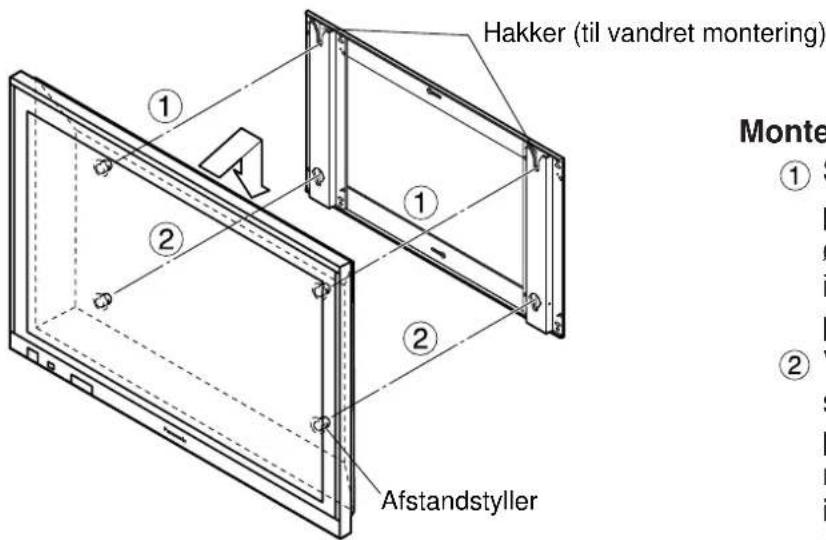

① Skub de overste afstandstyller pa plasmaskaernen ind i hakkerne overst pa vægbeslaget, indtil de gär i indgrep. Sænk derefter plasmaskaernen pa plads.

② Vip skaermen en lille smule, og skub samtidig de nederste afstandstyller pa plasmaskaermen ind i de nederste vandrette monteringshuller i vægbeslaget. Sænk derefter skaermen.

Bemaerk

• Pas pågressive at løjte skærmen for højt op, i modsat fald bliver skærmen løjfet at beslaget igen.

5. Fastgør vægbeslaget.

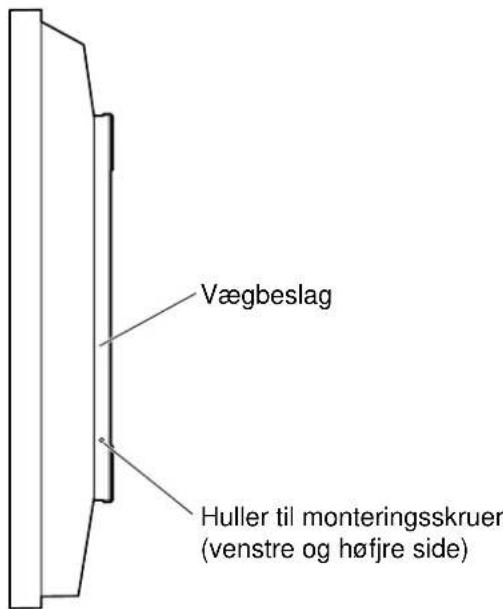

• Spænd monteringsskruerne i venstre og højre side fast.

Bemaerk

Husk at spende de venstre og hore monteringssskruer, sa skaernen ikke kan lnsig fra vagebslaget.

6. Afmontering af plasmaskærmen

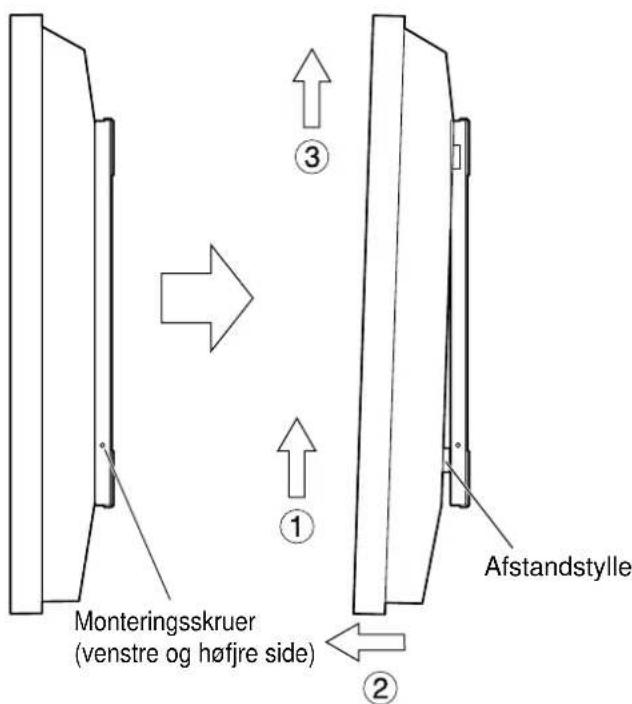

1. Fjern de to monteringsskruer, som er skruet ind i vægbeslaget.
2. Tag fat i skærmen under bunden, og Loft den en smule opad.
   ② Trak den samtidig ud mod dig selv for at frigore de nederste afstandstyller.
   ③ Loftderefterskaermen opad.
