BRUKSANVISNING TYWK37PV3 PANASONIC

• Läs denna monteringsanvisning och braksanvisningen for Bred plasma-monitor noggrant innan du monterar fästet, För att garantera att arbetet utförs på rätt sätt.
• Geenna monteringsanvisning till kunden sedan monteringen har slUTForts och be dem lasa den noggrant och forvara den pa saker plats. (Den kan komma att behovas igen om flyttning aller undhall utfors senare.)

Försiktighetsåtgårder vid montering

WARNING

Monteringen skull endast utforas av utbildad tekniker.

• Om fästet monteras på felaktigt sättkan monitor falla ned och orsaka personskada.
  Kontrollera att alla sakerhetsfaktorer som rör monteringens hällfasthet observeras.
• Om monteringens hãllfasthet inte ar tillracklig kan monitor falla ned och orsaka persorskada.
  Montera inte fästet på platser som inte tål belastning.
• Om styrkan på monteringsytan inte ar tillräcklig kan monitor falla ned och orsaka persorskada.

FÖRSIKTIGT

Montera inte fästet på platser som utsätts För fukt, damm, petroleummöngor, vattenånga eller stark varme.

• Dessa kan ha skadlig inverkan på bred plasma-monitor fonction, vilket kan resultedera i brand eller elektriska stötar.

Montera inte den breda plasma-monitor med framsidan vänd uppåt, at sidorna eller upp och ned.

• Vid sādan montering kan värme ackumuleras inuti monitor, vilket kan leda till brand.

Det behövs två personer För att montera eller avlågsna monitor.
- Om man hanterar monitor ensam kan man tappa monitor och personskada kan uppsta.

Upprätthäll ett avständ på minst 100 mm mellan skärmen och tak, golv och sidor, och minst 21.5 mm bakom skärmen.

• Monitor har luftutslappshål i overkant och luftintagshål i underkant och på baksidan. För att brand inte skall uppsta fär dessa hal inte täckas.

Väggupphängning............1		Insexnyckel (tillbehör)............1
		M5-skruv............2(Fästskruv)
Isolerande distans............4	Konisk yttertandbricka............4	Försänkt skruv medsexkantshål (M8-45) .........4

Punkter att observera under monteringen.

• Vagguphangning skall anvandas for montering av bred plasma-monitor pa en vertikal vagg for visning. Anvand det inte for nagon annan typ av montering an vertikalt pa vagg.

• För att garantera korrekt, problemfri drift av bred plasma-monitor skall monitor inter monteras på;nagon av foljande platser.

• Platser bredvid sprinklers eller sensorer.

• Platser som utsats for vibrationer aller stotar.
• Platser nara hogspanningskaplar eller elmotorer.

• Platser i direkt kontakt med luft frän varmeeelement.

• Monteringsmetoden skall vara lámplig für monteringsplatsen och det använda materialet.

• Använd i handeln tillgangliga M6-skruvar som ar lämpiga for vaggmaterialialet (trä, järn, belong) vid montering på vöggen.
• Håll fästskruvarna och nätkabeln borta frän metalldilar erler metallföremål inuti vöggen.
• Satt in stickproppen på den breda plasma-monitors anslutningskabel i ett narbelåget och lättätkomligt vagguttag.
• Ombesörj tillräcklig ventilation sa att temperaturen runt monitor inte stiger till over 40^ . Om luftcirkulationen inuti monitor ar otillräcklig kan varmen ackumuleras inuti monitor, vilket kan resultera i brand.

1. Kontrollera monteringsplatsens hällfasthet.

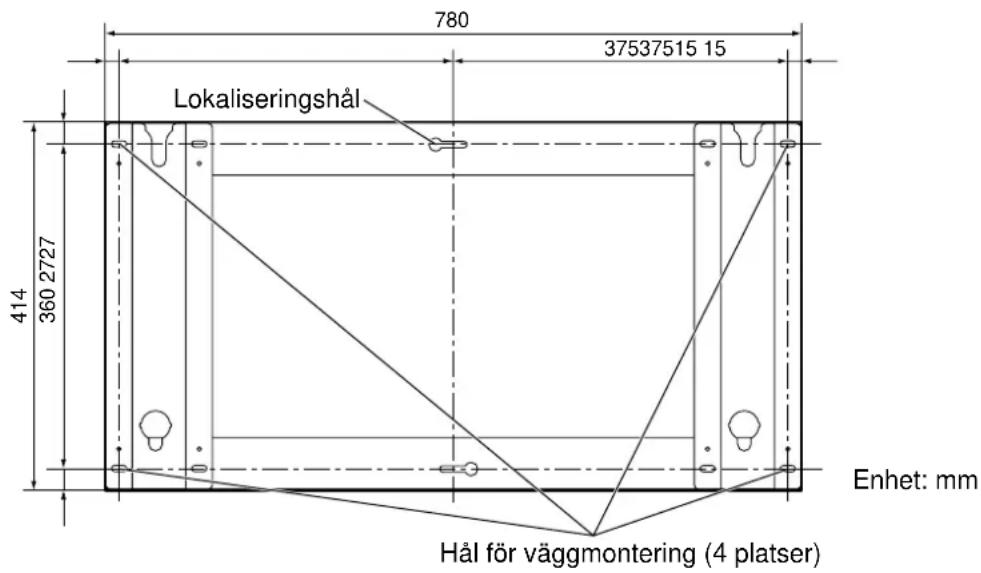

Fästet für vagguphangning värger ca. 3.5 kg och den breda plasma-monitoren värger ca. 25 till 30 kg. Se monteringsmatten for fästet für vagguphangning på nedanständende bild, kontrollera vaggens styrka vid de sex monteringspunkterna och utfor Förstarkningar om;nagon av dessa platser inte ar tillräckligt stark.

Observera

Vaggupphängning har monteringshal pa 10 platser.

Om vaggmaterialiet inte erbjuder tillracklig styrka vid anvandning av fem monteringshal, anvand nagra av reservhalen. Beroende pa byggnadsmaterialiet pa monteringsplatsen kan emellertid sprickor uppsta om skruvar monteras for nara varandra.

• Montera vagguphangning sá att pilen på fästet pekar uppät.
• Om det ar nödvändigt att plugga fast skruvar eller muttrar i forvag på grund av att vaggen ar av belong, anvand själva fästet for att bestämma rätt placering av halen eller använd mättskissen for att beräkna halens placering. Plugga sedan fast M6-skruvarna eller muttrarna i halen. När skruvarna pluggas fast skull skruvarna sticka ut 10 till 15 mm från vaggen.

Monteringsprocedur

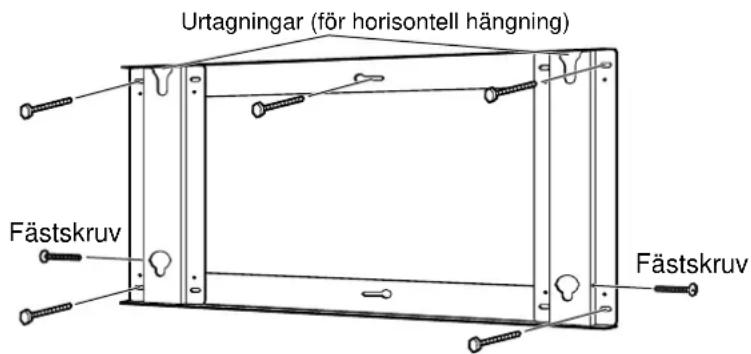

① Skruva Först fast en skruv genom mitthålet HöGSTupp.
② Anvandett vattenpass for att vaga av vaggupphängning och skruvasedan fast skruvar i de aterstaende fem halen.
③ Drag provisoriskt at faskruvarna. Om skruvarna ar inskuvade mer an 5 mm kommt det inte att vara möjigt att montera den breda plasma-monitoren på ratt satt.

Observera

• Använd i handeln tillgangliga M6-skruvar som ar lämpiga for vaggmaterialiet vid montering pa vaggen.

3. Förbered bred plasma-monitor.

• Fäst de isolerande distanserna vid monitor.

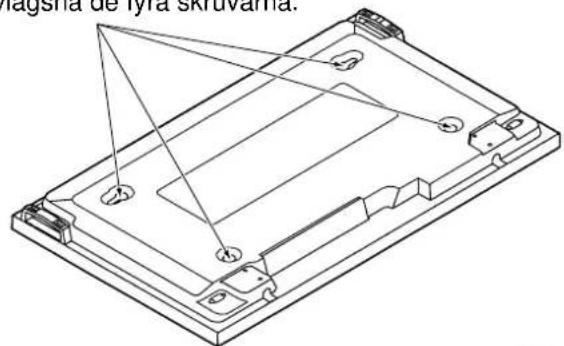

Avlagsna de fyra skruvarna.

1. Avlagsna de fyra skruvarna fran monitor.

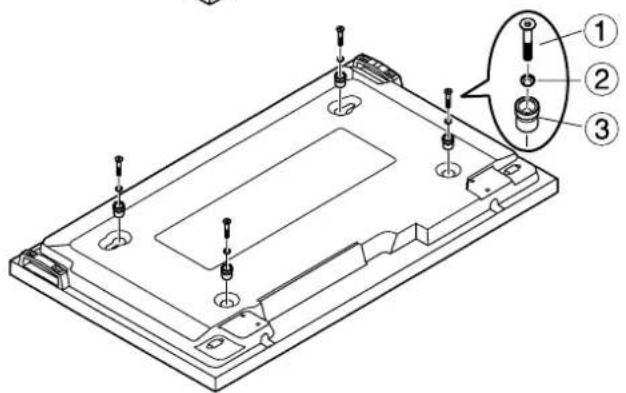

2. Använd det medfoljande verktyget (nyckel För insexhal) for att montera de tyra medfoljande bultarna med konisk skalle och sexkantshal, tandade läsbrickor och isolerande mellanlagg i de hal, där de fyra bultarna tidigare satt, sasom bilden visar.

①	Skruv med fösänkt skalle med sexkantshål
②	Konisk yttertandbricka
③	Isolerande distans

Observera

• Placera monitor med bildsdan nedat pa ett rent tygstycke som ar fritt fran frammande partiklar och utfor atgarderna oven.

① Tryck in monitors övre isoleringsmellanlägg i hacken pa den övre delen av fästet for vagguphangning tills de har hakats fast, och sänk direfter ned monitorn pa plats.

② Medan monitor lyfts upp en aning, skall du satta in dess nedre isoleringsmellanlagg i de nedre vagrata upphängningshalen pa fcastet forvaggupphängning, och darefter sanka ned monitor na plats.

Observera

• Lyft inte monitor für högt, annars kan den hakas loss.

5. Fäst vaggupphängning.

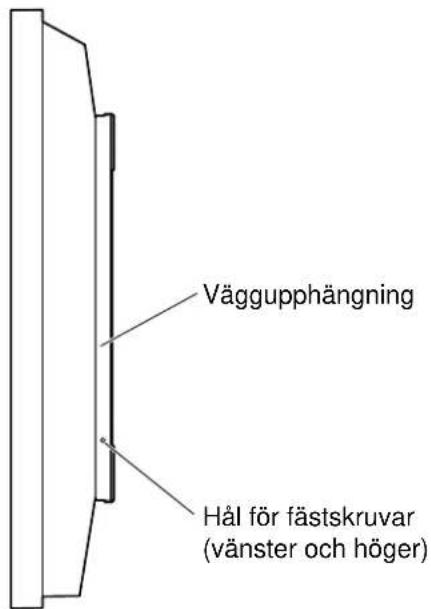

• Drag Åt fästskruvarna till vänster och Höger.

Observera

• Kontrollera att vänster och höger fästskruvar árdagna sa att monitor inte kan lossna frän vaggupphängning.

6. Att demontera monitor

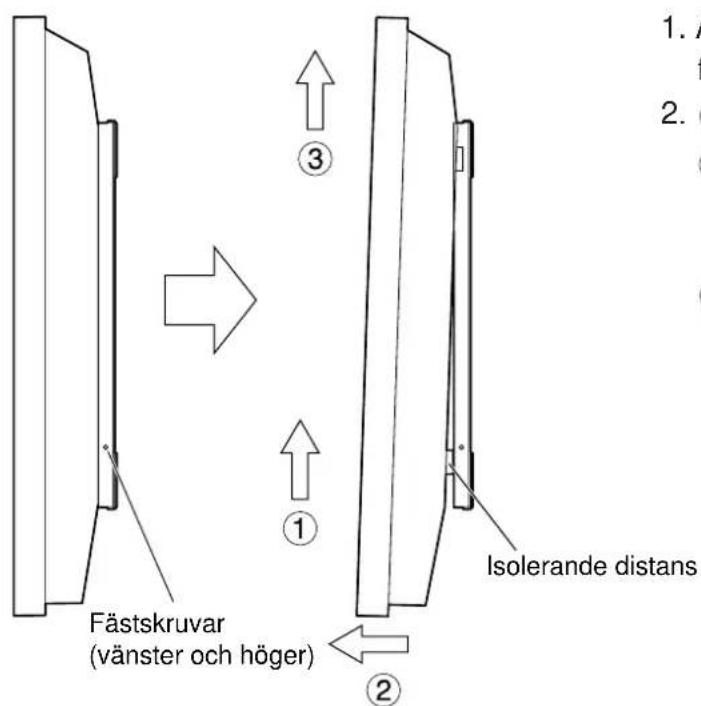

1. Avlagsna de två fästskruvarna som ar fastskruvade i vaggupphängning.
2. flytupp monitor underdel.

② Drag den framåt for att lossa de isolerande distanserna i unterkanten.
③ Lyft sedan upp monitor.
