AM 880 - Equipo de gimnasia MEDISANA - Manual de uso y guía de instrucciones gratis

Tipo de producto	Dispositivo de estimulación muscular (EMS) para abdominales
Marca	Medisana
Modelo	AM 880
Dimensiones (cinturón)	aprox. 110 x 16 x 3 cm
Peso (pilas incluidas)	aprox. 310 g
Alimentación	4,5 V ⎓, 3 pilas AAA (1,5 V)
Número de programas	6 (A a F)
Duración de los programas	25 a 30 minutos
Ajuste de intensidad	0 a 50
Frecuencia de pulso	30 a 90 Hz
Ancho de pulso	200 a 250 μs
Amplitud de pulso	0 a 70 mA (bajo 500 Ω)
Pantalla	LCD
Material del cinturón	Fibra sintética
Material de los electrodos	Caucho de silicona
Índice de protección	IP22
Limpieza	Paño ligeramente húmedo con detergente suave; secado al aire libre
Condiciones de funcionamiento	+5 °C a +40 °C, 15-90 % HR
Vida útil	5 años
Garantía	3 años
Piezas de repuesto disponibles	Tapas de repuesto para electrodos (art. 88323)

Preguntas frecuentes - AM 880 MEDISANA

¿Cómo instalar las pilas en el dispositivo Medisana AM 880?

Retire la tapa del compartimento de las pilas ubicado en la parte posterior de la unidad de control. Inserta las 3 pilas AAA suministradas respetando la polaridad (+/-) indicada. Cierra la tapa. Si aparece el icono de pila baja en la pantalla, reemplaza las pilas.

¿Cómo usar el cinturón abdominal AM 880?

Inserta la unidad de control en el soporte del cinturón (los imanes se enganchan). Coloca el cinturón alrededor del abdomen de modo que los 4 electrodos de silicona estén en contacto directo con la piel. Usa la extensión si es necesario. Enciende el dispositivo con el botón de Encendido/Apagado.

¿Cuáles son los programas disponibles y cómo seleccionarlos?

El dispositivo ofrece 6 programas (A a F). Presiona la tecla de selección de programas (⑤) para recorrer los programas. Cada programa tiene fases de calentamiento, trabajo y recuperación con frecuencias e intensidades variables. Los detalles están en el manual.

¿Cómo ajustar la intensidad de los impulsos?

Usa las dos teclas de ajuste de intensidad (④): presiona la flecha arriba para aumentar, la flecha abajo para disminuir. El nivel 0 corresponde a apagado, el nivel 50 es el máximo. Aumenta siempre lentamente para evitar molestias.

¿Qué hacer si el dispositivo no se enciende o la pantalla permanece vacía?

Verifica que las pilas estén correctamente instaladas y en buen estado. Reemplaza las 3 pilas por unas nuevas (AAA). Si el problema persiste, contacta al servicio postventa de Medisana.

¿Cómo limpiar el cinturón y la unidad de control?

Retira primero las pilas. Limpia la unidad de control con un paño ligeramente húmedo y un detergente suave. El cinturón se puede limpiar de la misma manera. No lo laves a máquina, no lo planches ni lo seques en secadora. Deja secar al aire libre.

¿Puede el dispositivo ser utilizado por personas portadoras de un marcapasos?

No. El dispositivo no debe ser utilizado en personas que lleven un marcapasos, implantes metálicos, o en caso de arritmias cardíacas, epilepsia, cáncer o enfermedades agudas. Consulte siempre a un médico en caso de duda.

¿Dónde no colocar los electrodos?

Nunca aplique los electrodos sobre el pecho, la espalda, el cuello, la cabeza o la región genital. Evite heridas abiertas, irritaciones cutáneas y áreas con joyas o piercings. Un mal uso puede provocar lesiones graves.

¿Cuál es la duración de la garantía y cómo activarla?

Medisana ofrece una garantía de 3 años a partir de la fecha de compra. Para activarla, conserve su comprobante de compra o factura. En caso de defecto, contacte a su vendedor o al servicio al cliente de Medisana. La garantía no cubre el desgaste normal, daños por mal uso o reparaciones no autorizadas.

¿Puedo usar el dispositivo durante el embarazo?

No. El dispositivo está destinado únicamente a mujeres sanas. En caso de embarazo, no use el dispositivo. Consulte a su médico antes de usarlo si tiene problemas de salud.

MANUAL DE USUARIO AM 880 MEDISANA

Instrucciones de manejo

ES Instrucciones de uso

1 Indicaciones de seguridad 49 2 Informaciones interesantes. 54 3 Aplicacion 54 4 Generalidades 58 5 Garantía 60

Dispositivo y elementos de control

ES 1 Botón de encendido/apagado

• Visualización LCD 3 Conector 4 Botones para configurar la intensidad • Selector de programa Sujeción magnética 7 Tapa del compartimento de pilas Cinturón prolongador 9 4 electrodos de contacto

Antes de utilizar el aparato, lea detenidamente las instrucciones de manejo, especialmente las indicaciones de seguridad; guarde estas instrucciones para su consulta posterior. Si cede el aparato a otras personas, entregue también estas instrucciones de manejo.

Leyenda

Se recomienda seguir las instrucciones de uso.

ADVERTENCIA

Las indicaciones de advertencia se deben respetar para evitar la posibilidad de que el usuario sufra lesiones.

ATENCIÓN

Estas indicaciones se deben respetar para evitar posibles daños en el aparato.

NOTA

Estas indicaciones le ofrecen información adicional que le resultará útil para la instalación y para el funcionamiento.

LOTE N.º STREAMO de LOTE

Corriente continua

IP22 Información del tipo de protección contra cuerpos extraños y agua

Fabricante

Este aparato no se debe eliminar por medio de la recogida de basuras doméstica.

No arroje las pilas usadas a la basura sino al contenedor de residuos especiales.

Símbolo CE (símbolo de conformidad)

¡No utilice el artículo doblado o plegado!

¡No inserte agujas en el artículo!

¡No lavar!

¡No lo blanquee!

¡El artículo no debe secarse en máquina!

¡El artículo no debe plancharse!

¡No limpiar en seco!

• Este aparato no es ADECUADO para uso médico (p. ej., en hospitales).
• Utilice el aparato únicamente conforme al fin previsto por las instrucciones de uso. En caso de utilizarlo para fines distintos, ya no será aplicable la garantía.
• Este aparato debe ser utilizado exclusivamente por adultos.

¡ADVERTENCIA!

La utilización del aparato en las proximidades de la caja torácica puede causar fibrilación ventricular o paro cardiaco.

• Este aparato no debe utilizarse:
• en la zona de la caja torácica/espalda
• en la zona del cuello y la cabeza
• en la zona genital.

De lo contrario podrá provocar convulsiones, fibrilación ventricular, parada cardiaca o lesiones de gravedad.

• No utilice el aparato en mujeres embarazadas.
• Este aparato no debe utilizarse en personas con marcapasos, cicatrices, mucosas, atrofias metálicas en el cuerpo, arritmias cardiacas, enfermedades graves, epilepsia o cáncer.
• Antes de utilizar el aparato es necesario retirar joyas o piercings de la zona donde va a ser utilizado, de lo contrario puede provocar quemaduras y lesiones.
• En caso de estar enfermo de diabetes, o padecer otra enfermedad, debe consultar a su médico antes de emplear el aparato.
• Las personas con hipersensibilidad solo podrán emplear el dispositivo conforme a las indicaciones de un médico.
• Si durante una aplicación experimentase molestias, tales como p. ej. reacciones alérgicas u otras molestias, interrumpa la aplicación inmediatamente y consulte a un médico.
• Los electrodos no deben entrar en contacto con zonas de piel heridas.
• Si la piel se irritase, interrumpa el tratamiento y consulte a un médico.
• No utilice nunca el cinturón con electrodos metálicos pulimentados, de lo contrario podría provocar lesiones de gravedad. Los electrodos deben estar siempre cubiertos. Las cubiertas de repuesto para los electrodos pueden adquirirse al centro de servicios de Medisana.
• Este equipo lo pueden emplear niños a partir de 8 años, personas con minusvalías físicas, sensoriales o mentales o personas sin experiencia ni conocimientos, siempre que estén bajo supervisión o se les haya explicado el funcionamiento del dispositivo y se les hayan indicado claramente los posibles riesgos.
• Los niños no podrán jugar con el dispositivo.
• Los niños no podrán limpiar ni poner a punto el dispositivo sin supervisión.
• No emplee el dispositivo cerca de fuentes de calor, materiales ni gases inflamables o explosivos.
• El artículo no debe utilizarse plegado o doblado.
• No coloquen ningún objeto sobre el aparato tras guardarlo para evitar dobleces excesivamente marcadas.
• No tire del cable, no lo tuerza ni lo doble.
• No deben fijarse ni insertarse en el aparato imperdibles ni otros objetos puntiagudos o afilados.
• No ponga el aparato en funcionamiento si presenta desgaste, daños o signos de uso inadecuado.
• En caso de averías, no trate de reparar el aparato por sí mismo, ya que esto anularía cualquier derecho de garantía. Encargue las reparaciones únicamente a personal de mantenimiento autorizado.
• No realice ninguna modificación en el aparato ni lo desarme.
• Utilice únicamente los accesorios originales del fabricante.
• No utilice el aparato simultáneamente con otros aparatos que emitan impulsos eléctricos al cuerpo.
• El dispositivo no se puede usar en el entorno de otros dispositivos con una fuerte radiación eléctrica como, por ejemplo, radiotransmisores, microondas o teléfonos móviles. Estos pueden influir en el funcionamiento.
• La operación del aparato cerca (p. ej. a 1 m de distancia) de instrumentos terapéuticos o equipos médicos de ondas cortas o medias puede ocasionar mal funcionamiento y/o lesiones.
• Un funcionamiento sin problemas y seguro solamente se puede garantizar cuando el aparato se usa y almacena dentro de las condiciones ambientales indicadas en los datos técnicos.
• ¡Mantenga el dispositivo alejado de la humedad y de líquidos!
• El aparato no debe ponerse en funcionamiento si se ha humedecido.
• No utilice el aparato nunca en la bañera o en la ducha. Si entra agua en el aparato, retire las pilas inmediatamente y no use el aparato más. Póngase en contacto con su proveedor o con nuestro centro de servicios técnico.
• Está prohibido usar el aparato durante el manejo de máquinas o durante la conducción.
• El dispositivo no se puede emplear en espacios con oxígeno purificado o aerosoles (por ejemplo, sprays).

2.1 Compruebe primero si el aparato está completo y si no presenta daños. En caso de dudas, no ponga el aparato en funcionamiento y envíelo a un punto de atención al cliente.

y embalaje

El volumen de entrega comprende:

1 MEDISANA Estimulador abdominal AM 880 - 3 Pilas 1,5 V (tipo AAA) 1 Cinturón prolongador 1 Instrucciones de manejo

El embalaje es reutilizable o puede reciclarse. Deshágase del material de embalaje que no necesite, siguiendo las normas pertinentes. Si al desembalar observara algún daño causado durante el transporte, póngase inmediatamente en contacto con el comerciante.

ADVERTENCIA

Asegúrese de que los plásticos de embalaje no caigan en manos de niños. ¡Existe peligro de asfixia!

3 Aplicación

El dispositivo de estimulación de músculos abdominales MEDISANA AM 880 funciona según el principio de la electroestimulación muscular (EMS). Por medio de suaves impulsos eléctricos a través de la piel, los músculos abdominales se estimulan sin sobrecargar las articulaciones. Esto provoca suaves contracciones musculares que pueden entrenar la musculatura de forma «pasiva» (= sin necesidad de realizar los movimientos de forma independiente). Este método puede ayudar a fortalecer la musculatura flácida en caso de debilidad parcial o insuficiente o de tensión de los músculos abdominales o para calentar antes de la práctica deportiva. Este tipo de estimulación muscular lleva ya muchos años siendo utilizado por atletas profesionales, ambiciosos deportistas aficionados y en la rehabilitación para aumentar el rendimiento físico, reducir el riesgo de lesiones y mantener la movilidad.

3.1 Poner / sacar las pilas

Retire la tapa del compartimento de las pilas y meta las pilas adjuntas (3 de tipo AAA). Compruebe la posición de las pilas (+/-), tal como se indica en las pilas y en el interior del compartimento. Vuelva a colocar la cubierta del compartimento de las pilas. En caso de un cambio de pilas proceda del mismo modo (cuando las pilas tienen poca carga se abre el símbolo de pila en la visualización 2). Se recomienda no utilizar pilas recargables. Si no va a utilizar el aparato durante un tiempo prolongado, retire las pilas del mismo.

ADVERTENCIA ADVERTENCIAS DE SEGURIDAD SOBRE LAS PILAS

• ¡No deseche las baterías!
• ¡Limpie los contactos de las pilas y del dispositivo antes de colocar las pilas!
• ¡Retire inmediatamente las baterías descargadas!
• ¡Peligro elevado de fuga del líquido; evite el contacto con la piel, los ojos y las mucosas! En caso de contacto con el ácido de las baterías, lave inmediatamente las zonas afectadas con agua limpia y abundante y vaya de inmediato al médico.
• ¡En el caso de que alguien se tragara una batería, habría que ir inmediatamente al médico!
• ¡Cambie siempre todas las baterías al mismo tiempo!
• Utilice solo baterías del mismo tipo, no use tipos diferentes o mezcle baterías viejas y nuevas.
• Coloque las baterías de forma correcta teniendo en cuenta la polaridad.
• Mantenga bien cerrado el compartimento de las pilas.
• Retire las baterías del aparato si no lo va a utilizar durante un tiempo.
• Mantenga las baterías fuera del alcance de los niños.
• ¡No vaya a cargar las baterías! ¡Peligro de explosión!
• ¡No las ponga en cortocircuito! ¡Peligro de explosión!
• ¡No las tire al fuego! ¡Peligro de explosión!
• ¡Guarde las pilas sin usar en el envase y no en la cercanía de objetos metálicos, para evitar un cortocircuito!

3.2 Preparar el aparato

Enchufe el conector 3 en el aparato y coloque la unidad de control de forma que esté firmemente asentada en el soporte del cinturón (las sujeciones magnéticas 6 deben estar en contacto con sus opuestos en el cinturón). Póngase ahora el cinturón de forma que los 4 electrodos de contacto 9 estén en contacto con la piel abdominal. Use, si fuese necesario, el cinturón prolongador 8, para poder poner el cinturón.

3.3 Aplicación

Encienda el aparato pulsando el botón de encendido/apagado ①. El aparato emite un pitido. Seleccione un programa (A hasta F) con el selector de programa ⑤. Con los dos botones de regulación de la intensidad ④ puede configurar la intensidad desde el nivel 0 al 50. El temporizador realiza automáticamente una cuenta atrás hasta llegar a 0. Transcurrido ese tiempo, el aparato se apaga automáticamente.

3.3

Aplicación

Si desea cambiar de programa durante la aplicación, pulse de nuevo el selector de programa ⑤, la intensidad pasará automáticamente a 0 y tras configurar el nuevo programa se pondrá de nuevo en el nivel de partida. Puede cancelar este proceso pulsando sobre la flecha hacia abajo ④. Cuando el aparato está encendido, pero la intensidad está en 0, pasados 5 horas se apaga automáticamente. Para apagar el aparato a mano, pulse y mantenga pulsado el botón de encendido/apagado ① durante 2 segundos. Para hacer una pausa durante el programa, pulse brevemente el botón de encendido/apagado ① y vuelva a pulsarlo brevemente para continuar. Los botones de la unidad de control se pueden proteger contra pulsación accidental, pulsando y manteniendo pulsado el selector ⑤ unos 2 segundos. Ese bloqueo de los botones se puede eliminar procediendo del mismo modo.

ADVERTENCIA

Aumente la intensidad poco a poco. No todos los usuarios deben usar todos los ajustes posibles. Si el empleo del dispositivo le resulta incómodo, reduzca la intensidad. Si el empleo sigue resultando desagradable, duele o le pica la piel, interrumpa la aplicación inmediatamente y consulte a un médico.

3.4

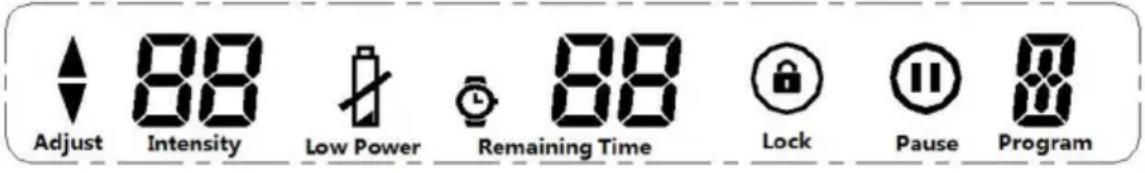

La visualización LCD ②

Ajustar Intensidad Batería Tiempo restante

Bloqueo de teclas

Pausa Programa

3.5

Los

programas

Programa A (anchura de impulso 200µs ), duración: 25 horas

Fase	Frecuencia (Hz)	Ascenso (s.)	Caía (s.)	Retencion (s.)	Pausa (s.)	Duración (min.)
Calentimiento	30	5	5	4	3	2
Fase 1	50	4	4	4	3	10
Fase 2	70	4	4	7	3	11
Enfriimiento	30	5	5	4	3	2

Programa B (anchura de impulso 200µs ), duración: 25 horas

Fase	Frecuencia (Hz)	Ascenso (s.)	Caía (s.)	Retencion (s.)	Pausa (s.)	Duración (min.)
Calentimiento	30	5	5	4	3	2
Fase 1	60	5	5	7	3	10
Fase 2	90	4	4	8	3	11
Enfriimiento	30	5	5	4	3	2

3.5

Los

programas

Programa C (anchura de impulso 250µs ), duración: 25 horas

Fase	Frecuencia (Hz)	Ascenso (s.)	Caía (s.)	Retencion (s.)	Pausa (s.)	Duración (min.)
Calentimiento	30	5	5	4	3	2
Fase 1	70	4	4	6	4	21
Enfriimiento	30	5	5	4	3	2

Programa D (anchura de impulso 250µs ), duración: 30 minutos

Fase	Frecuencia (Hz)	Ascenso (s.)	Caía (s.)	Retencion (s.)	Pausa (s.)	Duración (min.)
Calentimiento	30	5	5	4	3	2
Fase 1	80	5	5	7	4	26
Enfriimiento	30	5	5	4	3	2

Programa E (anchura de impulso 250µs ), duración: 30 minutos

Fase	Frecuencia (Hz)	Ascenso (s.)	Caía (s.)	Retencion (s.)	Pausa (s.)	Duración (min.)
Calentimiento	30	5	5	4	3	2
Fase 1	80	4	4	8	4	26
Enfriimiento	30	5	5	4	3	2

Programa F (anchura de impulso 250µs ), duración: 30 minutos

Fase	Frecuencia (Hz)	Ascenso (s.)	Caía (s.)	Retencion (s.)	Pausa (s.)	Duración (min.)
Calentimiento	30	5	5	4	3	2
Fase 1	90	4	4	10	5	26
Enfriimiento	30	5	5	4	3	2

4.1 Limpieza y cuidado

• El aparato está exento de mantenimiento. Usted únicamente podrá realizar los problemas de limpieza del aparato.
• Retire las pilas antes de limpiar el aparato.
• No utilice en ningún caso agentes limpiadores abrasivos ni cepillos de cerdas duras.
• En caso de suciedad leve, resulta suficiente limpiarlo con un paño o esponja ligeramente húmedo y un detergente suave.
• El artículo no debe secarse en máquina ni plancharse. Deje que el artículo se seque al aire en estado apagado y no vuelva a utilizarlo hasta que no esté completamente seco.
• Guarde el artículo de forma extendida y sin dobleces en una habitación seca a temperatura ambiente. Deje que el cinturón se enfríe antes de guardarlo.

4.2 Fallos y eliminación de fallos

• Ninguna visualización: Cambie las 3 pilas por pilas nuevas.
• No se pueda regular la intensidad: Compruebe si los electrodos están en contacto con la piel y si el conductor 3 se ha unido correctamente.

Para más información sobre el uso, en caso de problemas o descripciones técnicas detalladas para el personal de servicios, póngase en contacto con el fabricante.

4.3 Eliminación

Este aparato no se debe eliminar por medio de la recogida de basuras doméstica. Todos los usuarios están obligados a entregar todos los aparatos eléctricos o electrónicos, independientemente de si contienen sustancias dañinas o no, en un punto de recogida de su ciudad o en el comercio especializado, para que puedan ser eliminados sin dañar el medio ambiente. Retire las pilas antes de deshacerse del aparato.

No arroje las pilas usadas a la basura sino al contenedor de residuos especiales, o deposítelas en los recolectores de pilas de los comercios especializados.

Para más información sobre cómo deshacerse de su aparato, diríjase a su ayuntamiento o a su establecimiento especializado.

4.4 Datos Técnicos	Nombre y modelos	: Estimulador abdominal AM 880 de MEDISANA
	Suministro electrico	: 4,5 V=, 3 pilas (AAA)
	Forma de onda	: impulso rectangular bifásico, simétrico
	Anchura de impulso	: 200-250 μs
	Tasa de impulsos	: 30 - 90 Hz
	Amplitud de impulso	: 0 - 70 mA
	Impedancia de carga	: hasta 500 Ω
	Material	: Cinturón = fibra sintética
	Condiciones de servicios	Electrones = goma de silicona
		: +5°C hasta +40°C, humedad rel. 15 - 90 % (no condensante), presión atmósferica de 700 hPa
	Condiciones de transporte / almacenimiento	: hasta 1060 hPa.
		: -25°C hasta +5°C / +5°C hasta +35°C a max.
		humedad rel. 90 % (no condensante) / > +35°C hasta +70°C en una presión del vapor de agua de hasta 50 hPa
	Medidas	: aprox. 110 x 16 x 3 cm
	Peso	: aprox. 310 g, pilas incluidas
	Vida útil:	: El aparato ha sido disnado para una duración en uso de 5 años.
	N°. Art.	: 88322
	N° EAN	: 40 15588 88322 4
	Accesorios especiales	: N° art. 88323: cubiertas de repuesto (pegatinas) para electrodos, EAN 40 15588 88323 1

Este dispositivo cumple las disposiciones de las normas UE sobre dispositivos de estimulación de los músculos y los nervios. Está certificado conforme a las directivas CE y cuenta con la marca CE (etiqueta de conformidad).

Con vistas a mejoras de la calidad del producto, nos reservamos el derecho de introducir modificaciones sociales y de diseño.

En www.medisana.com encontrará la versión más actual de estas instrucciones de uso.

Condiciones de garantía y reparación

Le rogamos consulte con su distribuidor especializado o directamente con el centro de servicio técnico en caso de una reclamación. Si tuviera que remitirnos el dispositivo, le rogamos indique el defecto y adjunte una copia del recibo de compra.

En este caso, se aplicarán las siguientes condiciones de garantía:

1. Con relación a los productos de MEDISANA, se ofrece una garantía por un periodo de tres años a partir de la fecha de compra. En caso de una reclamación, la fecha de compra debe probarse mediante el recibo de compra o la factura.
2. Los defectos de material o de fabricación se eliminarán de forma gratuita dentro del periodo de garantía.
3. La aplicación de la garantía no conlleva una extensión del periodo de garantía, ni con respecto al dispositivo ni con respecto a los componentes sustituidos. 4. Esta garantía no cubre:

a. todos los daños causados por abuso, por ej. por incumplimiento del manual de uso; b. los daños debidos a reparaciones o intervenciones por parte del comprador o terceros no autorizados; c. los daños de transporte causados durante el transporte del domicilio del fabricante al consumidor o durante el envío al servicio técnico; d. accesorios sometidos a un desgaste normal.

1. Se excluye cualquier responsabilidad por los daños directos o indirectos causados por el dispositivo, excepto si el daño en el dispositivo haya sido considerado como una reclamación justificada.

MEDISANA GmbH

Jagenbergstraße 19

41468 NEUSS

ALEMANIA

Encontrará la dirección de nuestra asistencia técnica en la hoja anexa.

¡NOTAS IMPORTANTES! ¡GUARDAR SIN FALTA!

Símbolo CE (símbolo de conformidad)
