AM 880 - Attrezzatura fitness MEDISANA - Manuale utente e istruzioni gratuiti

Tipo di prodotto	Dispositivo di stimolazione muscolare (EMS) per addominali
Marca	Medisana
Modello	AM 880
Dimensioni (cintura)	circa 110 x 16 x 3 cm
Peso (pile incluse)	circa 310 g
Alimentazione	4,5 V ⎓, 3 pile AAA (1,5 V)
Numero di programmi	6 (da A a F)
Durata dei programmi	da 25 a 30 minuti
Regolazione dell'intensità	da 0 a 50
Frequenza dell'impulso	da 30 a 90 Hz
Larghezza dell'impulso	da 200 a 250 μs
Ampiezza dell'impulso	da 0 a 70 mA (sotto 500 Ω)
Display	LCD
Materiale della cintura	Fibra sintetica
Materiale degli elettrodi	Gomma silicone
Grado di protezione	IP22
Pulizia	Panno leggermente umido con detergente delicato; asciugatura all'aria
Condizioni di funzionamento	da +5 °C a +40 °C, 15-90 % UR
Durata di vita	5 anni
Garanzia	3 anni
Parti di ricambio disponibili	Coperchi di ricambio per elettrodi (art. 88323)

Domande frequenti - AM 880 MEDISANA

Come installare le pile nel dispositivo Medisana AM 880?

Rimuovere il coperchio del vano batterie situato sul retro dell'unità di controllo. Inserire le 3 pile AAA fornite rispettando la polarità (+/-) indicata. Richiudere il coperchio. Se l'icona di batteria scarica appare sullo schermo, sostituire le pile.

Come utilizzare la cintura addominale AM 880?

Inserire l'unità di controllo nel supporto della cintura (i magneti si agganciano). Posizionare la cintura intorno all'addome in modo che i 4 elettrodi in silicone siano a diretto contatto con la pelle. Utilizzare l'estensione se necessario. Accendere il dispositivo con il pulsante On/Off.

Quali sono i programmi disponibili e come selezionarli?

Il dispositivo offre 6 programmi (da A a F). Premere il tasto di selezione dei programmi (⑤) per scorrere i programmi. Ogni programma ha fasi di riscaldamento, lavoro e recupero con frequenze e intensità variabili. I dettagli sono nel manuale.

Come regolare l'intensità degli impulsi?

Utilizzare i due tasti di regolazione dell'intensità (④): premere la freccia su per aumentare, la freccia giù per diminuire. Il livello 0 corrisponde allo stop, il livello 50 è il massimo. Aumentare sempre lentamente per evitare fastidi.

Cosa fare se il dispositivo non si accende o il display rimane vuoto?

Verificare che le pile siano installate correttamente e in buone condizioni. Sostituire le 3 pile con nuove (AAA). Se il problema persiste, contattare il servizio post-vendita Medisana.

Come pulire la cintura e l'unità di controllo?

Rimuovere prima le pile. Pulire l'unità di controllo con un panno leggermente umido e un detergente delicato. La cintura può essere pulita allo stesso modo. Non lavarla in lavatrice, non stirarla e non asciugarla nell'asciugatrice. Lasciare asciugare all'aria.

Il dispositivo può essere utilizzato da persone portatrici di pacemaker?

No. Il dispositivo non deve essere utilizzato su persone portatrici di pacemaker, impianti metallici, o in caso di aritmie cardiache, epilessia, cancro o malattie acute. Consultare sempre un medico in caso di dubbio.

Dove non posizionare gli elettrodi?

Non applicare mai gli elettrodi sul petto, sulla schiena, sul collo, sulla testa o sulla zona genitale. Evitare ferite aperte, irritazioni cutanee e zone con gioielli o piercing. Un uso improprio può causare lesioni gravi.

Qual è la durata della garanzia e come attivarla?

Medisana offre una garanzia di 3 anni dalla data di acquisto. Per attivarla, conservare lo scontrino o la fattura. In caso di difetti, contattare il rivenditore o il servizio clienti Medisana. La garanzia non copre l'usura normale, i danni dovuti a uso improprio o riparazioni non autorizzate.

Posso utilizzare il dispositivo durante la gravidanza?

No. Il dispositivo è destinato solo a donne in buona salute. In caso di gravidanza, non utilizzare il dispositivo. Consultare il medico prima dell'uso in caso di problemi di salute.

MANUALE UTENTE AM 880 MEDISANA

Istruzioni per l'uso

Da leggere con attenzione!

IT Istruzioni per l'uso

1 Norme di sicurezza 37 2 Informazioni interessanti 42 3 Modalità d'impiego 42 4 Varie 46 5 Garanzia 48

Apparecchio ed elementi per la regolazione

IT ① Tasto di accensione e spegnimento

• Display LCD 3 Connettore Tasti per l'impostazione dell'intensità Tasto di selezione dei programmi Fissaggio mediante calamita Coperchio del vano batterie 8 Cinghia di prolungamento 9 4 elettrodi di lavoro

GB 1 On-/Off-button

Prima di utilizzare l'apparecchio, leggere attentamente le istruzioni per l'uso, soprattutto le indicazioni di sicurezza, e conservare le istruzioni per l'uso per gli impieghi successivi. Se l'apparecchio viene ceduto a terzi, allegare sempre anche queste istruzioni per l'uso.

Spiegazione dei simboli

Si consiglia di osservare le istruzioni per l'uso.

AVVERTENZA

Attenersi a queste indicazioni di avvertimento per evitare che l'utente si ferisca.

ATTENZIONE

Attenersi a queste indicazioni per evitare danni all'apparecchio.

NOTA

Queste note forniscono ulteriori informazioni utili relative all'installazione o al funzionamento.

LOT Numero LOT

Tensione continua

IP22 Indicazione sul tipo di protezione contro corpi estranei e acqua

Produttore

L'apparecchio non può essere smaltito insieme ai rifiuti domestici.

Non gettare le pile esaurite nei rifiuti domestici!

Marchio CE (marchio di conformità)

Non utilizzare l'articolo se non è ben disteso o se presenta delle pieghe!

Non trafiggere con aghi il prodotto.

Non lavare!

Non candeggiare.

Non asciugare in asciugatrice.

Non stirare.

Non pulire a secco!

• Il dispositivo non è idoneo per uso medicale (p. es. in strutture ospedaliere).
• Utilizzare il prodotto esclusivamente per l'impiego previsto come da istruzioni. In caso di uso diverso, si estingue qualsiasi diritto di garanzia.
• L'apparecchio è destinato unicamente all'uso da parte di adulti sani.

ATTENZIONE!

L'applicazione dell'apparecchio vicino alla cassa toracica può provocare fibrillazione ventricolare o arresto cardiaco!

• L'apparecchio non deve essere usato:
• nella zona della cassa toracica / del dorso
• nella zona del collo e della testa
• nella zona dei genitali.

• In caso di gravidanza non utilizzare l'apparecchio.
• L'apparecchio non può essere applicato nel caso di portatori di pacemaker, di altri impianti o di protesi metalliche nel corpo, in caso di disturbi del ritmo cardiaco, di affezioni acute, di epilessia o di malattia tumorale.
• Prima di utilizzare l'apparecchio rimuovere dalla zona di applicazione gioielli o piercing, in quanto altrimenti potrebbero verificarsi ustioni e lesioni.
• In caso di diabete o di altre malattie, prima dell'impiego dell'apparecchio dovreste chiedere consiglio al vostro medico di famiglia.
• Persone la cui sensibilità sia in qualche modo danneggiata o limitata possono utilizzare l'apparecchio solo su indicazione medica.
• Qualora durante l'utilizzo si verifichino inconvenienti quali reazioni allergiche o altri disturbi, interrompere immediatamente l'uso e consultare il medico.
• Gli elettrodi non possono essere applicati su punti della pelle aperti.
• Qualora si verifichino irritazioni della pelle, interrompere il trattamento e consultare un medico.
• Non utilizzare mai la cintura con elettrodi metallici nudi, in quanto ciò può causare gravi lesioni. Gli elettrodi devono essere sempre rivestiti. Le coperture di ricambio per gli elettrodi sono disponibili presso Medisana Service.
• Questo dispositivo può essere utilizzato da bambini a partire dagli 8 anni di età e da persone con capacità fisiche, sensoriali o mentali ridotte oppure con mancanza di esperienza o conoscenze, purché siano sorvegliati o informati a proposito dell'uso sicuro del dispositivo e comprendano i pericoli derivanti.
• I bambini non possono giocare con il dispositivo.
• I bambini non possono effettuare la pulizia e la manutenzione utente se non sono sorvegliati.
• Utilizzare l'apparecchio lontano da fonti di calore, materiali infiammabili o esplosivi o gas. Non mettere in funzione l'articolo se è piegato.
• Durante la conservazione non appoggiare oggetti sul dispositivo, per evitare pieghe marcate. Non tirare, torcere o piegare il cavo.
• Non applicare o trafiggere il dispositivo con spille di sicurezza o altri oggetti appuntiti o affilati.
• Non mettere in funzione il dispositivo se logoro, danneggiato o se presenta segni di uso improprio.
• In caso di guasto, si raccomanda di non riparare il dispositivo, pena l'annullamento della garanzia. Affidare le riparazioni esclusivamente ai centri di assistenza autorizzati.
• Non apportare modifiche all'apparecchio e non smontarlo.
• Utilizzare esclusivamente gli accessori originali del fabbricante.
• Non utilizzare l'apparecchio contemporaneamente ad altri dispositivi che trasmettono impulsi elettrici al corpo.
• L'apparecchio non deve essere usato nelle vicinanze di altri apparecchi che emettono forti impulsi elettrici, ad esempio stazioni radio, forni a microonde o cellulari. In questo caso infatti la funzionalità potrebbe risultare diminuita.
• Il funzionamento dell'apparecchio vicino (ad es. a 1 metro di distanza) a dispositivi terapeutici o apparecchi medicali a onde corte o medie può provocare malfunzionamenti e/o lesioni.
• L'uso sicuro e privo di disturbi è garantito solo se l'apparecchio viene utilizzato e conservato esclusivamente alle condizioni ambientali riportate nei dati tecnici.
• Tenere il dispositivo lontano dall'umidità e dai liquidi.
• Non mettere in funzione un dispositivo bagnato.
• Non utilizzare mai l'apparecchio mentre si fa il bagno o la doccia. Se dovesse penetrare dell'acqua nell'apparecchio, le batterie devono essere immediatamente tolte e si deve evitare di continuare a utilizzare l'apparecchio. Contattate il Vostro negoziante specializzato o il nostro centro di assistenza.
• Non si deve utilizzare l'apparecchio quando si è alla guida di un'automobile o quando si fa funzionare un macchinario.
• L'apparecchio non deve essere utilizzato in spazi con presenza di forte concentrazione di ossigeno o gas (ad esempio spray).

2.1 Verificare in primo luogo che l'apparecchio sia completo e che non vi siano segni di danni. In caso di dubbi non mettere in funzione l'apparecchio e inviarlo al centro di assistenza. Il materiale consegnato consta di:

1 MEDISANA Stimolatore dei muscoli addominali AM 880 - 3 batterie da 1,5 V (di tipo AAA) 1 Cinghia di prolungamento 1 Istruzioni per l'uso

Le confezioni sono riutilizzabili o possono essere riciclate. Smaltire il materiale d'imballaggio non più necessario in conformità alle disposizioni vigenti. In caso di danneggiamenti dovuti al trasporto, mettersi immediatamente in contatto con il proprio rivenditore.

AVVERTENZA

Assicurarsi che i sacchetti d'imballaggio non siano alla portata dei bambini. Pericolo di soffocamento!

3 Modalità d'impiego

Lo stimolatore dei muscoli addominali MEDISANA AM 880 funziona secondo il principio della stimolazione elettrica dei muscoli (EMS). Mediante impulsi elettrici graduali attraverso la pelle i muscoli addominali nel corpo vengono stimolati senza sollecitare le articolazioni. Si producono leggere contrazioni muscolari che possono stimolare la muscolatura "passivamente" (= senza movimenti eseguiti autonomamente). Può servire per rinsaldare la muscolatura rilassata in caso di muscoli addominali non uniformemente o poco allenati o tesi oppure per il riscaldamento prima dell'attività sportiva. Questo tipo di stimolazione dei muscoli viene più utilizzata da molti anni da atleti professionisti, da ambiziosi sportivi dilettanti e nella riabilitazione per migliorare le prestazioni del fisico, per ridurre il rischio di lesioni e per mantenere la mobilità.

3.1 Rimuovere il coperchio del vano batterie 7 ed inserire le batterie in dotazione (3 di tipo AAA). Fare attenzione al verso di posizionamento (+/-) delle batterie, come indicato all'interno del vano batterie. Rimettere la copertura del vano batterie 7. Procedere allo stesso modo per la sostituzione delle batterie (in caso di batterie scariche sul display compare il simbolo delle batterie 2). Si consiglia di non utilizzare batterie ricaricabili. Rimuovere le batterie se si prevede di non utilizzare l'apparecchio per molto tempo.

AVVERTENZA - INDICAZIONI DI SICUREZZA PER LA BATTERIA

• Non smontare le batterie!
• Se necessario, pulire i contatti delle batterie e dell'apparecchio prima di inserire le batterie!
• Rimuovere immediatamente le batterie esaurite dal dispositivo!
• Elevato rischio di fuoriuscita di liquidi, evitare il contatto con la pelle, gli occhi e le mucose! In caso di contatto con gli acidi delle batterie risciacquare subito i punti interessati con abbondante acqua pulita e consultare subito un medico!
• In caso di ingerimento di una batteria chiamare immediatamente un medico!
• Sostituire sempre tutte le batterie contemporaneamente!
• Impiegare unicamente batterie dello stesso tipo, non utilizzare tipologie diverse oppure batterie usate e nuove insieme!
• Inserire correttamente le batterie, prestare attenzione alla polarità!
• Il vano batteria deve essere ben chiuso!
• In caso di lungo periodo di inutilizzo, rimuovere le batterie dal dispositivo!
• Tenere le batterie lontano dalla portata dei bambini!
• Non ricaricare le batterie! Pericolo di esplosione!
• Non cortocircuitare! Pericolo di esplosione!
• Non gettare nel fuoco! Pericolo di esplosione!
• Tenere le batterie non utilizzate nella confezione e lontano da oggetti metallici, in modo da evitare cortocircuiti!

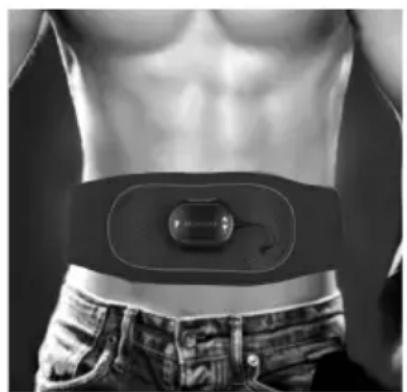

3.2 Preparazione

Collegare il connettore ③ all'apparecchio e posizionare l'unità di controllo in modo che sia ben fissata nel supporto della cintura (gli elementi di fissaggio mediante calamità ⑥ sono a fatto con i rispetti pezzi di risconto sulla cintura). Posizionare la cintura in modo che i 4 elettrodi di contagatto ⑨ si trovino sulla propria pelle nella zona del ventre. Eventualmente utilizzare la cinghia di prolungamento ⑧ per poter collocare la cintura.

3.3 Utilizzo

Accendere l'apparecchio premendo il tasto di accensione/spegnimento ①. L'apparecchio emette un segnale acustico. Selezionare un programma (dalla A alla F) con il tasto di selezione dei programmi ⑤. Con entrambi i tasti per l'impostazione dell'intensità ④ è possibile impostare l'intensità desiderata dal livello 0 al livello 50. Il timer attiva automaticamente un conto alla rovescia finché si raggiunge il valore di 0 minuti. Una volta scaduto quel tempo, l'apparecchio si spegne da solo.

3.3

Utilizzo

Se durante l'utilizzo del programma si desidera cambiare, premere di nuovo il tasto di selezione dei programmi ⑤ e si imposta automaticamente l'intensità su 0 e dopo l'impostazione del nuovo programma si ritorna di nuovo automaticamente al livello di partenza. È possibile interrompere questo procedimento premendo sul tasto con la freccia verso il basso ④ .

Se l'apparecchio è acceso, ma l'intensità è impostata sul livello 0, l'apparecchio si spegne automaticamente dopo ca. 5 minuti. Per spegnere manualmente l'apparecchio, premere e tenere premuto il tasto di accensione/spegnimento ① per ca. 2 secondi. Per mettere in pausa durante un programma, premere brevemente il tasto di accensione/spegnimento ① e premere di nuovo brevemente per continuare con l'applicazione.

I tasti dell'unità di controllo possono essere protetti contro la pressione accidentale, tenendo premuto il tasto di selezione dei programmi ⑤ per ca. 2 secondi. Questo blocco dei tasti può essere di nuovo eliminato nello stesso modo.

AVVERTENZA

Ora aumentare l'intensità lentamente. Non tutte le possibilità di regolazione sono adatte a tutti gli utenti. Qualora troviate sgradevole l'applicazione, abbassate l'intensità. Qualora dovesse risultare ancora fastidiosa o provocare dolore o irritazione alla pelle, interrompere immediatamente l'applicazione e consultare un medico.

3.4

Il display LCD 2

Regolare

Intensità

Bassa potenza

Tempo rimanente

Blocco

Pausa

Programma

Regolare intensità

Basso livello Tempo residuo batteria

Blocco tasti

Pausa Programma

3.5

I programmi

Programma A (larghezza dell'impulso 200µs ), durata: 25 minuti

Fase Frequenza Aumento Abbassa-Tempo di mante-Tempo di Durata (Hz) (Sec.)imento (Sec.) nimento (Sec.) pausa (Sec.) (Min.)

Riscaldamento 30	5	5	4	3	2
Fase 1	50	4	4	3	10
Fase 2	70	4	4	3	11
Raffreddamento 30	5	5	4	3	2

Programma B (larghezza dell'impulso 200µs ), durata: 25 minuti

Fase Frequenza Aumento Abbassa-Tempo di mante-Tempo di Durata (Hz) (Sec.)imento (Sec.) nimento (Sec.) pausa (Sec.) (Min.)

Riscaldamento 30	5	5	4	3	2
Fase 1	60	5	5	7	3
Fase 2	90	4	4	8	3
Raffreddamento 30	5	5	4	3	2

3.5 I programmi

Programma C (larghezza dell'impulso 250µs ), durata: 25 minuti

Fase	Frequenza (Hz)	Aumento Abbassa- Tempo di mante- Tempo di Durata
		(Sec.)imento (Sec.) nimento (Sec.) pausa (Sec.) (Min.)
Riscaldamento 30		5	5	4	3	2
Fase 1	70	4	4	6	4	21
Raffreddamento 30		5	5	4	3	2

Programma D (larghezza dell'impulso 250µs ), durata: 30 minuti

Fase	Frequenza (Hz)	Aumento Abbassa- Tempo di mante- Tempo di Durata
		(Sec.)imento (Sec.) nimento (Sec.) pausa (Sec.) (Min.)
Riscaldamento 30		5	5	4	3	2
Fase 1	80	5	5	7	4	26
Raffreddamento 30		5	5	4	3	2

Programma E (larghezza dell'impulso 250µs ), durata: 30 minuti

Fase	Frequenza (Hz)	Aumento Abbassa- Tempo di mante- Tempo di Durata
		(Sec.)imento (Sec.) nimento (Sec.) pausa (Sec.) (Min.)
Riscaldamento 30		5	5	4	3	2
Fase 1	80	4	4	8	4	26
Raffreddamento 30		5	5	4	3	2

Programma F (larghezza dell'impulso 250µs ), durata: 30 minuti

Fase	Frequenza (Hz)	Aumento Abbassa- Tempo di mante- Tempo di Durata
		(Sec.)imento (Sec.)nimento (Sec.)	nimento (Sec.)	pausa (Sec.)	(Min.)
Riscaldamento 30		5	5	4	3	2
Fase 1	90	4	4	10	5	26
Raffreddamento 30		5	5	4	3	2

4.1

Pulizia e manutenzione

• L'apparecchio non richiede manutenzione. L'utilizzatore può effettuare solo interventi di pulizia sull'apparecchio.
• Rimuovere le batterie prima di pulire l'apparecchio.
• Non utilizzare mai detersivi o spazzole aggressive.
• Per rimuovere piccole macchie, è sufficiente strofinare con un panno o una spugna leggermente inumiditi e un detersivo delicato.
• L'articolo non deve essere asciugato in asciugatrice o stirato. Lasciare asciugare il prodotto spento, all'aria aperta e utilizzare nuovamente solo quando sia completamente asciutto.
• Il prodotto deve essere conservato allargato e senza pieghe in un luogo asciutto e a temperatura ambiente. Prima di essere riposta, la fascia deve raffreddarsi.

4.2

Errore e rimedio

• Nessuna indicazione: sostituire tutte e 3 le batterie con batterie nuove. Non è possibile modificare l'intensità: controllare che gli elettrodi siano in contatto con la pelle e che la spina sia collegata correttamente.

Contattare il fabbricante per maggiori informazioni sull'utilizzo, per supporto in caso di problemi o per descrizioni tecniche dettagliate per il personale di servizio.

4.3

Smaltimento

L'apparecchio non può essere smaltito insieme ai rifiuti domestici.

Ogni utilizzatore ha l'obbligo di gettare tutte le apparecchiature elettroniche o elettriche, contenenti o prive di sostanze nocive, presso un punto di raccolta della propria città o di un rivenditore specializzato, in modo che vengano smaltite nel rispetto dell'ambiente.

Togliere le pile prima di smaltire lo strumento. Non gettare le pile esaurite nei rifiuti domestici, ma nei rifiuti speciali o in una stazione di raccolta pile presso i rivenditori specializzati.

Per lo smaltimento rivolgersi alle autorità comunali o al proprio rivenditore.

4.4 Dati technici	Nome e modello	: Stimolatore di muscoli addominali AM 880 di MEDISANA
	Alimentazione elettrica	: 4,5 V=, 3 batterie (tippo AAA)
	Forma delle onde	: impulso rettangolare bifasico, simmetrico
	Larghezza dell'impulso	: 200 - 250 μs
	Tasso di impulso	: 30 - 90 Hz
	Ampiezza di impulso	: 0 - 70 mA
	Impedenza di carico	: a 500 Ω
	Materiale	: Cinghia = fibre sintetiche Elettrodi = gomma siliconica
	Condizioni di esercizio	: da +5°C a +40°C, 15 - 90 % umidità relativà dell'aria (non condensante), pressione atmoss- ferica da 700 hPa a 1060 hPa.
	Condizioni di trasporto/ magazzinaggio	: da -25°C a +5°C / da +5°C a +35°C con mass. 90 % umidità relativà dell'aria (non condens- sante), / da > +35°C a +70°C con una pressione di vapore acqueo fino a 50 hPa
	Dimensioni	: ca. 110 x 16 x 3 cm
	Peso	: ca. 310 g, batterie incluse
	Durata di vita	: Il disposativo è progettato per un periodo di utilizzato di 5 anni.
	Codice articolo	: 88322
	Codice EAN	: 40 15588 88322 4
	Accessori speciali	: Tipo N° 88323: Copertura di ricambio (adesivi) per elettrodi, EAN 40 15588 88323 1

Questo apparecchio è conforme alle disposizioni CE in materia di stimolatori nervosi e muscolari. È stato certificato in base alle Direttive CE ed è stato munito di marchio "CE" (marchio di conformità).

Alla luce dei costanti miglioramenti dei prodotti, ci riserviamo la facoltà di apportare qualsiasi modifica tecnica e strutturale.

La versione attuale di queste istruzioni per l'uso si trovava all'indirizzo: www.medisana.com

Condizioni di garanzia e di riparazione

In caso di garanzia, contattare il vostro rivenditore di fiducia o direttamente il centro di assistenza. Se dovesse essere necessario spedire l'apparecchio, specificare il guasto e allegare una copia della ricevuta di acquisto. Valgono le seguenti condizioni di garanzia:

1. I prodotti MEDISANA hanno una garanzia di tre anni a partire dalla data di vendita. La data di acquisto deve essere comprovata in caso di garanzia dalla ricevuta di acquisto o dalla fattura.
2. Durante il periodo di garanzia, i guasti dovuti a difetti di materiale o di lavorazione vengono eliminati gratuitamente.
3. Una prestazione di garanzia non dà diritto al prolungamento del periodo di garanzia, né per l'apparecchio né per i componenti sostituiti.
4. La garanzia non include:

a. tutti i danni risultanti da uso improprio, ad esempio dall'inosservanza delle istruzioni d'uso, b. i danni riconducibili a manutenzione o a interventi effettuati dall'acquirente o da terzi non autorizzati, c. danni di trasporto verificati durante il trasporto dal produttore al consumatore o durante l'invio al servizio clienti, d. gli accessori soggetti a normale usura.

1. È altresì esclusa qualsiasi responsabilità per danni secondari diretti o indiretti causati dall'apparecchio anche se il danno all'apparecchio viene riconosciuto come caso di garanzia.

MEDISANA GmbH

Jagenbergstraße 19

41468 NEUSS

GERMANIA

L'indirizzo del servizio di assistenza è riportato nel foglio allegato separato.

NOTAS IMPORTANTES! ¡CONSERVAR SIN FALTA!
