MANUAL DE USUARIO Steam Station Top 320600 NOVA

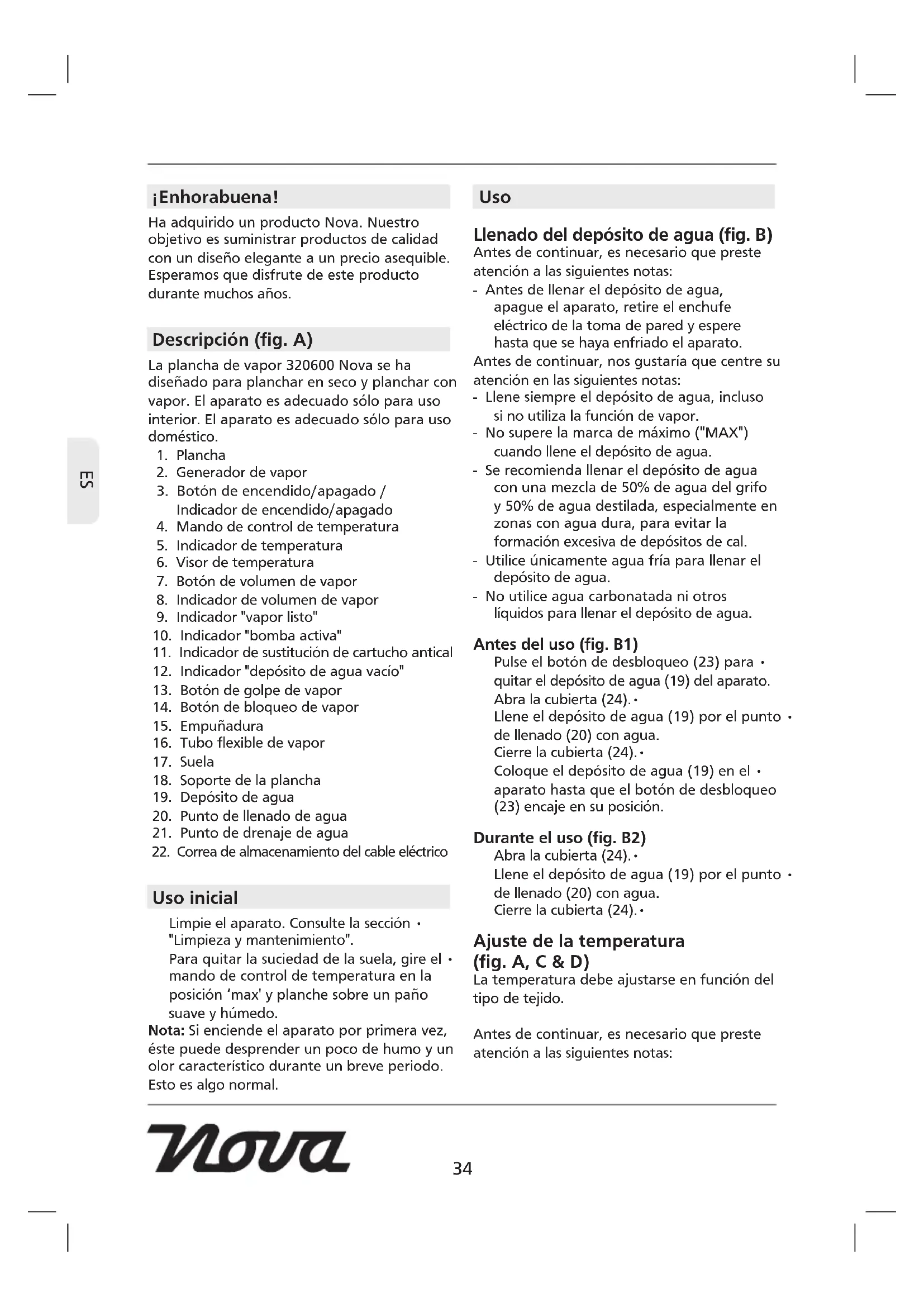

¡Enhorabuena! Ha adquirido un producto Nova. Nuestro objetivo es suministrar productos de calidad con un diseño elegante a un precio asequible. Esperamos que disfrute de este producto durante muchos años. Descripción (fig. A) La plancha de vapor 320600 Nova se ha diseñado para planchar en seco y planchar con vapor. El aparato es adecuado sólo para uso interior. El aparato es adecuado sólo para uso doméstico.

3. Botón de encendido/apagado /

Indicador de encendido/apagado

4. Mando de control de temperatura

5. Indicador de temperatura

6. Visor de temperatura

7. Botón de volumen de vapor

8. Indicador de volumen de vapor

11. Indicador de sustitución de cartucho antical

12. Indicador "depósito de agua vacío"

13. Botón de golpe de vapor

14. Botón de bloqueo de vapor

19. Depósito de agua

20. Punto de llenado de agua

21. Punto de drenaje de agua

22. Correa de almacenamiento del cable eléctrico

Uso inicial Limpie el aparato. Consulte la sección • "Limpieza y mantenimiento". Para quitar la suciedad de la suela, gire el • mando de control de temperatura en la posición ‘max' y planche sobre un paño suave y húmedo. Nota: Si enciende el aparato por primera vez, éste puede desprender un poco de humo y un olor característico durante un breve periodo. Esto es algo normal. Uso Llenado del depósito de agua (fig. B) Antes de continuar, es necesario que preste atención a las siguientes notas: - Antes de llenar el depósito de agua, apague el aparato, retire el enchufe eléctrico de la toma de pared y espere hasta que se haya enfriado el aparato. Antes de continuar, nos gustaría que centre su atención en las siguientes notas: - Llene siempre el depósito de agua, incluso si no utiliza la función de vapor. - No supere la marca de máximo ("MAX") cuando llene el depósito de agua. - Se recomienda llenar el depósito de agua con una mezcla de 50% de agua del grifo y 50% de agua destilada, especialmente en zonas con agua dura, para evitar la formación excesiva de depósitos de cal. - Utilice únicamente agua fría para llenar el depósito de agua. - No utilice agua carbonatada ni otros líquidos para llenar el depósito de agua. Antes del uso (fig. B1) Pulse el botón de desbloqueo (23) para • quitar el depósito de agua (19) del aparato. Abra la cubierta (24).• Llene el depósito de agua (19) por el punto • de llenado (20) con agua. Cierre la cubierta (24).• Coloque el depósito de agua (19) en el • aparato hasta que el botón de desbloqueo (23) encaje en su posición. Durante el uso (fig. B2) Abra la cubierta (24).• Llene el depósito de agua (19) por el punto • de llenado (20) con agua. Cierre la cubierta (24).• Ajuste de la temperatura (fig. A, C & D) La temperatura debe ajustarse en función del tipo de tejido. Antes de continuar, es necesario que preste atención a las siguientes notas:35

- Gire siempre el mando de control de temperatura en la posición ‘min' antes de insertar el enchufe eléctrico en la toma de pared o retirar el enchufe eléctrico de la toma de pared. Gire el mando de control de temperatura • (4) en sentido horario para aumentar la temperatura. Gire el mando de control de temperatura • (4) en sentido antihorario para disminuir la temperatura. El indicador de temperatura (5) permanece encendido durante el proceso. El indicador de temperatura (5) se apaga cuando la suela (17) ha alcanzado la temperatura deseada. El visor de temperatura (6) muestra la temperatura seleccionada. Etiqueta Tipo de tejido Temperatura (fig. D) (fig. C) A El tejido no debe plancharse. B Sintético (acrílico, modacrílico, polipropileno, poliuretano) A C Sintético (acetato, triacetato) B C Sintético (metal, nylon, poliéster, viscosa) B C Seda B C Lana C (planchado en seco / planchado con vapor) D Algodón C (planchado en seco / planchado con vapor) D Lino C (planchado en seco / planchado con vapor) Ajuste del volumen de vapor (fig. A) Pulse el botón de volumen de vapor (7) • para ajustar el volumen de vapor. Se enciende el indicador de volumen de vapor correspondiente (8a/8b/8c). Indicador "depósito de agua vacío" (fig. A & B) Si el nivel de agua del depósito de agua (19) es demasiado bajo, el indicador "depósito de agua vacío" (12) se encenderá para indicar que debe rellenarse el depósito de agua. Consejos de uso (fig. A - D) Planchado en seco Antes de continuar, nos gustaría que centre su atención en las siguientes notas: - No utilice la función de golpe de vapor para planchar en seco. Coloque la plancha (1) en el soporte de la • plancha (18). Inserte el enchufe eléctrico en la toma de • pared. El indicador de encendido/apagado (3) parpadea. Pulse el botón de encendido/apagado (3) • para encender el aparato. El indicador de encendido/apagado (3) se enciende. Ajuste la temperatura con el mando de • control de temperatura (4). El visor de temperatura (6) muestra la temperatura seleccionada. El indicador de temperatura (5) parpadea • mientras el aparato calienta el agua. Cuando se enciende el indicador de temperatura (5), el aparato está listo para el uso. El indicador de temperatura (5) se • encenderá y apagará cuando el aparato se encienda y se apague para mantener la temperatura deseada. Nota: Sonará una señal acústica cuando la bomba del interior del generador de vapor esté funcionando. El indicador "bomba activa" (10) permanece encendido durante el proceso. Si interrumpe el proceso, coloque la plancha • (1) en el soporte de la plancha (18). Tras el uso, coloque la plancha (1) en el • soporte de la plancha (18). Pulse el botón de encendido/apagado (3) • para apagar el aparato. El indicador de encendido/apagado (3) parpadea. Retire el enchufe eléctrico de la toma de • pared. El indicador de encendido/apagado (3) se apaga.36

Deje que el aparato se enfríe • completamente. Planchado con vapor Antes de continuar, nos gustaría que centre su atención en las siguientes notas: - Asegúrese de que el depósito de agua (19) esté lleno de agua para el planchado con vapor. Llene con agua el depósito (19).• Coloque la plancha (1) en el soporte de la • plancha (18). Inserte el enchufe eléctrico en la toma de • pared. El indicador de encendido/apagado (3) parpadea. Pulse el botón de encendido/apagado (3) • para encender el aparato. El indicador de encendido/apagado (3) se enciende. Ajuste la temperatura con el mando de • control de temperatura (4). La temperatura debe estar entre la temperatura media ("MED") y la temperatura máxima ("MAX"). El visor de temperatura (6) muestra la temperatura seleccionada. El indicador de temperatura (5) y el • indicador "vapor listo" (9) parpadean mientras el aparato calienta el agua. Cuando se encienden el indicador de temperatura (5) y el indicador "vapor listo" (9), el aparato está listo para el uso. El indicador de temperatura (5) y el • indicador "vapor listo" (9) se encenderán y apagarán cuando el aparato se encienda y se apague para mantener la temperatura deseada. Nota: Sonará una señal acústica cuando la bomba del interior del generador de vapor esté funcionando. El indicador "bomba activa" (10) permanece encendido durante el proceso. Para usar la función de golpe de vapor:• - Ajuste el volumen de vapor con el botón de volumen de vapor (7). - Para suministrar un golpe de vapor durante el uso, pulse el botón de golpe de vapor (13). Para vapor continuo, mantenga presionado el botón de golpe de vapor (13). - Pulse el botón de golpe de vapor (13) a intervalos para planchar en vertical (cortinas, prendas colgadas, etc.). - El generador de vapor puede ajustarse para producir vapor sin mantener pulsado el botón de golpe de vapor (13): Mueva el botón de bloqueo de vapor (14) hacia delante para empezar a emitir vapor desde la suela (17) continuamente. Mueva el botón de bloqueo de vapor (14) hacia atrás para dejar de emitir vapor desde la suela (17) continuamente. Antes de continuar, nos gustaría que centre su atención en las siguientes notas: - Suelte siempre el botón de bloqueo de vapor (14) cuando coloque la plancha (1) en el soporte de la plancha (18). Si interrumpe el proceso, coloque la plancha • (1) en el soporte de la plancha (18). Tras el uso, coloque la plancha (1) en el • soporte de la plancha (18). Pulse el botón de encendido/apagado (3) • para apagar el aparato. El indicador de encendido/apagado (3) parpadea. Retire el enchufe eléctrico de la toma de • pared. El indicador de encendido/apagado (3) se apaga. Deje que el aparato se enfríe • completamente. Consejos de planchado Empiece a planchar tejidos que necesitan • temperaturas más bajas (p. ej. sintético). Termine planchando tejidos que responden mejor a temperaturas más elevadas y al vapor (p. ej. algodón y lino). Se recomienda utilizar temperaturas bajas • para tejidos que tienen acabados inusuales (lentejuelas, bordados, etc.). Si el tejido es mixto (p. ej. 40% algodón, • 60% sintético), seleccione la temperatura para el tejido que requiera la temperatura más baja. Si no conoce la composición del tejido, • determine la temperatura probando en una esquina oculta del tejido. Empiece a planchar con una temperatura baja y aumente gradualmente la temperatura. Se recomienda planchar la seda, lana • o tejidos sintéticos del revés.37

Se recomienda planchar los tejidos de • terciopelo en la dirección de la fibra sin ejercer presión sobre el aparato. Si el tejido no está totalmente seco, el • proceso de planchado es más fácil. Planche siempre los tejidos de seda cuando estén húmedos. No planche las zonas con restos de • transpiración u otras marcas para evitar manchas. Si utiliza almidón, pulverice éste sobre el • otro lado del tejido y limpie la suela con mayor frecuencia. Función de desconexión automática Antes de continuar, nos gustaría que centre su atención en las siguientes notas: - No cuente con la función de desconexión automática para apagar el aparato. Tras el uso, apague el aparato con el botón de encendido/apagado (3) y retire el enchufe eléctrico de la toma de pared. El generador de vapor (2) se desconectará automáticamente si deja la plancha (1) sobre la suela (17) durante más de 30 segundos o sobre la parte posterior durante más de 15 minutos. El indicador de encendido/apagado (3), el indicador de temperatura (5) y el visor de temperatura (6) parpadearán para mostrar que el generador de vapor (2) se ha apagado automáticamente. Para encender el generador de vapor (2), levante y sacuda suavemente la plancha o pulse uno de los botones en el panel de control. Limpieza y mantenimiento Antes de continuar, es necesario que preste atención a las siguientes notas: - Antes de la limpieza o el mantenimiento, retire el enchufe eléctrico de la toma de pared y espere hasta que se haya enfriado el aparato. - No sumerja el aparato en agua ni otros líquidos. Antes de continuar, nos gustaría que centre su atención en las siguientes notas: - No utilice productos de limpieza agresivos o abrasivos para limpiar el aparato. - No utilice objetos afilados para limpiar el aparato. Compruebe periódicamente si el aparato • presenta algún daño. Compruebe periódicamente si el depósito • de agua presenta fugas. Limpie el aparato después de cada uso:• - Vacíe el depósito de agua drenando el agua por el punto de drenaje de agua en el fregadero. - Elimine los depósitos de cal y otra suciedad de la suela con un paño húmedo y un producto de limpieza no abrasivo. - Limpie la carcasa de la plancha con un paño suave húmedo. - Limpie la carcasa del generador de vapor con un paño suave húmedo. Sustitución del cartucho antical (fig. A & E) El cartucho antical (25) debe sustituirse cuando el indicador de sustitución (11) parpadee. Antes de continuar, es necesario que preste atención a las siguientes notas: - No utilice el aparato sin el cartucho antical (25). - Cuando haya que sustituir el cartucho antical (25), aún puede seguir utilizando el aparato para planchar. Utilice únicamente agua destilada en el depósito de agua (19) cuando sea necesario sustituir el cartucho antical (25). No utilice agua del grifo en el depósito de agua (19) cuando sea necesario sustituir el cartucho antical (25). Pulse el botón de desbloqueo (23) para • quitar el depósito de agua (19) del aparato. Retire el cartucho antical (25) antiguo del • compartimento del cartucho (26). Si es necesario, utilice papel de cocina para • secar el compartimento del cartucho (26). Coloque el nuevo cartucho antical (25) en • el compartimento del cartucho (26). Coloque el depósito de agua (19) en el • aparato hasta que el botón de desbloqueo (23) encaje en su posición.38

Mientras parpadea el indicador de • sustitución (11), mantenga pulsado el botón de encendido/apagado (3) durante 5 segundos para restablecer el sistema antical. El indicador de sustitución (11) se apaga. Aclarado de la caldera del generador de vapor (fig. A & F) El generador de vapor (2) debe aclararse cada mes o tras cada 10 usos. Antes de continuar, nos gustaría que centre su atención en las siguientes notas: - Antes de aclarar la caldera del generador de vapor (2), retire el depósito de agua (19). - Antes de abrir el punto de drenaje de agua (21), permita que el generador de vapor (2) se enfríe durante dos horas. Sacuda el generador de vapor (2) durante • unos segundos. Coloque el generador de vapor (2) sobre su • lateral de modo que el punto de drenaje de agua (21) apunte hacia arriba. Retire la cubierta (27) y afloje el tornillo (28).• Llene la caldera por el punto de drenaje de • agua (21) con agua (300 ml). Sacuda el generador de vapor (2) durante • unos segundos. Vacíe la caldera drenando el agua por el • punto de drenaje de agua (21) en el fregadero. En caso necesario, repita los pasos anteriores.• Apriete el tornillo (28) y monte la cubierta • (27). Almacenamiento (fig. A & G) Vacíe el depósito de agua (19).• Enrolle el tubo flexible de vapor (16) • alrededor del aparato como se muestra. Utilice la correa de almacenamiento (22) • para fijar el cable eléctrico (29) como se muestra. Ponga el aparato y los accesorios en el • embalaje original. Almacene el aparato con los accesorios en • un lugar seco donde no hiele, fuera del alcance de los niños. Instrucciones de seguridad Seguridad general Lea detenidamente el manual antes del • uso. Conserve el manual para consultas posteriores. Utilice el aparato y los accesorios • únicamente para sus respectivos usos previstos. No utilice el aparato ni los accesorios para otros fines que los descritos en este manual. Supervise siempre a los niños para asegurarse • de que no jueguen con el aparato. El aparato no debe ser utilizado por personas • (niños incluidos) con una discapacidad física, sensorial o mental, o que no tengan experiencia ni conocimientos, a menos que hayan recibido supervisión o instrucción sobre el uso del aparato por una persona responsable de su seguridad. No utilice el aparato si hay alguna pieza o • accesorio dañado o defectuoso. Si una pieza o un accesorio está dañado o es defectuoso, éste debe ser sustituido por el fabricante o un servicio técnico autorizado. No utilice el aparato cerca de bañeras, • duchas, lavabos u otros recipientes que contengan agua. No sumerja el aparato en agua ni otros • líquidos. Si el aparato se sumerge en agua u otros líquidos, no saque el aparato con las manos. Retire inmediatamente el enchufe eléctrico de la toma de pared. Si el aparato se sumerge en agua u otros líquidos, no vuelva a utilizarlo. Este aparato se ha diseñado para su uso • doméstico y en aplicaciones tales como zonas de cocina para el personal en tiendas, oficinas y otros entornos laborales; granjas; por parte de clientes en hoteles, moteles y otros entornos de tipo residencial; así como pensiones, etc.39

Seguridad eléctrica Antes del uso, compruebe siempre que la • tensión de red sea la misma que se indica en la placa de características del aparato. El aparato no se ha diseñado para funcionar • mediante un temporizador externo o un sistema de control remoto independiente. Conecte el aparato a un enchufe con toma • de tierra. En caso necesario, utilice un cable alargador con toma de tierra de un diámetro adecuado (al menos 3 x 1 mm

Para una protección adicional, instale un • dispositivo de corriente residual (DCR) con una corriente operativa residual nominal que no supere los 30 mA. Asegúrese de que no pueda entrar agua • en los enchufes de contacto del cable eléctrico y el cable alargador. Desenrolle siempre totalmente el cable • eléctrico y el cable alargador. Asegúrese de que el cable eléctrico no • cuelgue por encima del borde de una superficie de trabajo y pueda engancharse accidentalmente o tropezarse con él. Mantenga el cable eléctrico alejado del • calor, del aceite y de las aristas vivas. No utilice el aparato si el cable eléctrico • o el enchufe eléctrico está dañado o defectuoso. Si el cable eléctrico o el enchufe eléctrico está dañado o defectuoso, éste debe ser sustituido por el fabricante o un servicio técnico autorizado. No tire del cable eléctrico para desconectar • el enchufe de la red eléctrica. Desconecte el enchufe de la red eléctrica • cuando el aparato no esté en uso, antes del montaje o el desmontaje y antes de la limpieza y el mantenimiento. Instrucciones de seguridad para planchas de vapor No utilice el aparato en el exterior.• Proteja siempre el aparato del agua o de la • humedad excesiva. Coloque el aparato sobre una superficie • estable y plana. Coloque el aparato sobre una superficie • resistente al calor y a prueba de salpicaduras. No coloque el aparato sobre una placa de • cocinado. La plancha no debe utilizarse si se ha caído, • si hay signos visibles de daños o si tiene fugas. Compruebe siempre las etiquetas de las • prendas para conocer las instrucciones de planchado. Respete siempre las instrucciones de planchado. No planche cremalleras, botones, remaches • en los vaqueros, etc. para evitar dañar la suela. Asegúrese de que sus manos estén secas • antes de tocar el aparato. Las superficies accesibles del aparato se • pueden calentar mucho durante el uso. No toque las superficies accesibles. Toque sólo las empuñaduras cuando las superficies accesibles estén calientes. No toque las piezas metálicas del interior • del aparato durante el uso. Las piezas metálicas se calientan mucho durante el uso. Tenga cuidado con las piezas calientes. No • toque la suela ni el soporte de la plancha. La suela y el soporte de la plancha se calientan mucho durante el uso. Tenga cuidado con el vapor caliente para • evitar quemaduras. No apunte la suela hacia usted ni hacia • otras personas durante el uso. No planche prendas mientras usted u otra • persona las tenga puestas. No deje el aparato desatendido con la • suela caliente en contacto con tejidos o superficies altamente inflamables. No deje el aparato desatendido cuando la • plancha esté colocada sobre el generador de vapor y el enchufe esté conectado a la red eléctrica. Asegúrese de que el aparato no se caiga • cuando coloque la plancha sobre el soporte de la plancha. Almacene el aparato en un lugar seco • cuando no lo utilice. Asegúrese de que los niños no tengan acceso a los aparatos almacenados. Descargo de responsabilidad Sujeto a cambios; las especificaciones pueden modificarse sin previo aviso.40
