MANUAL DE USUARIO FV7001S BLACK & DECKER

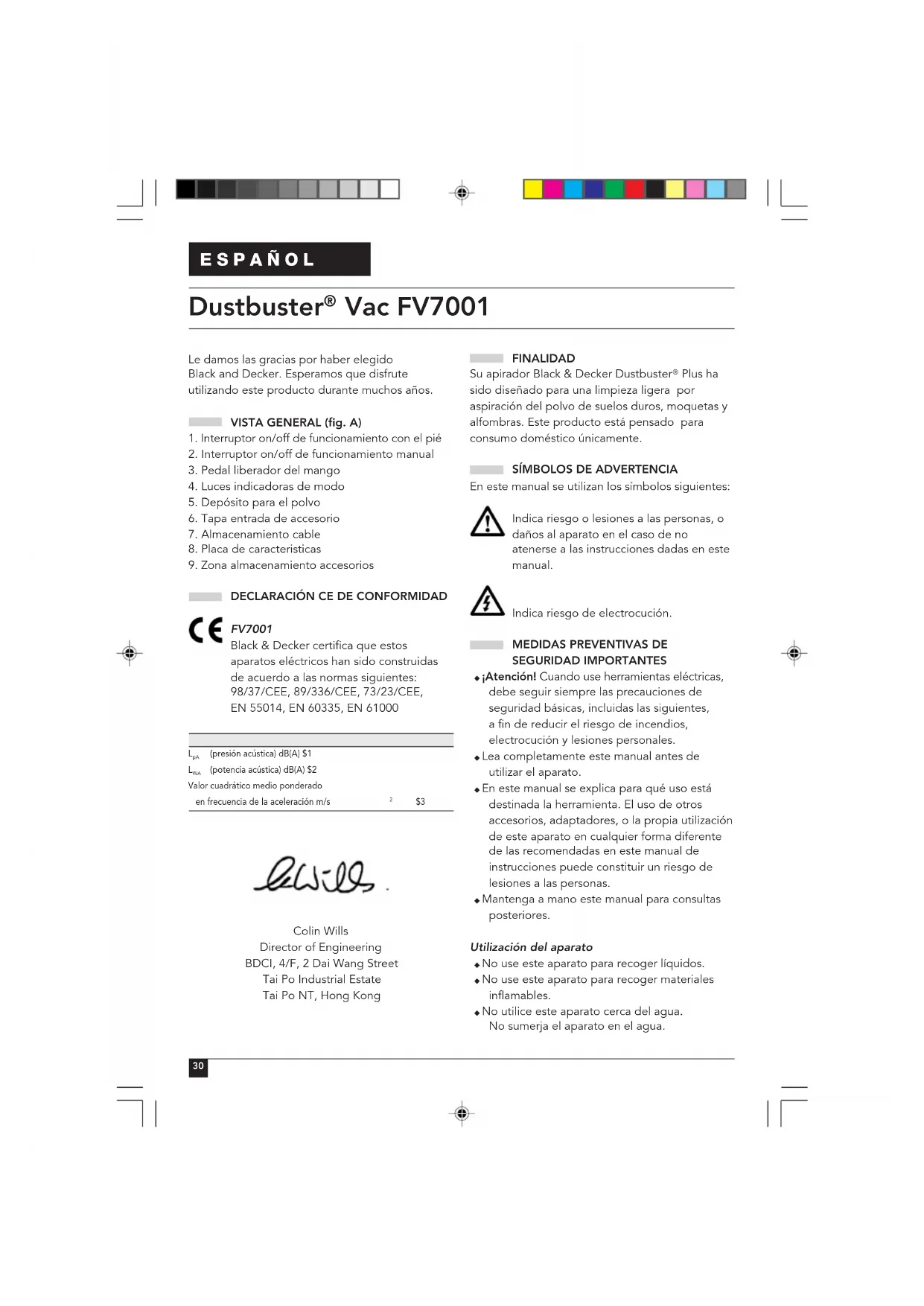

Vac FV7001 Le damos las gracias por haber elegido Black and Decker. Esperamos que disfrute utilizando este producto durante muchos años. VISTA GENERAL (fig. A)

1. Interruptor on/off de funcionamiento con el pié

4. Luces indicadoras de modo

5. Depósito para el polvo

6. Tapa entrada de accesorio

7. Almacenamiento cable

8. Placa de caracteristicas

9. Zona almacenamiento accesorios

DECLARACIÓN CE DE CONFORMIDAD

FV7001 Black & Decker certifica que estos aparatos eléctricos han sido construidas de acuerdo a las normas siguientes: 98/37/CEE, 89/336/CEE, 73/23/CEE, EN 55014, EN 60335, EN 61000

(presión acústica) dB(A) $1

(potencia acústica) dB(A) $2Valor cuadrático medio ponderadoen frecuencia de la aceleración m/s

Plus ha sido diseñado para una limpieza ligera por aspiración del polvo de suelos duros, moquetas y alfombras. Este producto está pensado para consumo doméstico únicamente.

SÍMBOLOS DE ADVERTENCIA

En este manual se utilizan los símbolos siguientes: Indica riesgo o lesiones a las personas, o daños al aparato en el caso de no atenerse a las instrucciones dadas en este manual. Indica riesgo de electrocución.

MEDIDAS PREVENTIVAS DE

SEGURIDAD IMPORTANTES ◆ ¡Atención! Cuando use herramientas eléctricas, debe seguir siempre las precauciones de seguridad básicas, incluidas las siguientes, a fin de reducir el riesgo de incendios, electrocución y lesiones personales. ◆ Lea completamente este manual antes de utilizar el aparato. ◆ En este manual se explica para qué uso está destinada la herramienta. El uso de otros accesorios, adaptadores, o la propia utilización de este aparato en cualquier forma diferente de las recomendadas en este manual de instrucciones puede constituir un riesgo de lesiones a las personas. ◆ Mantenga a mano este manual para consultas posteriores. Utilización del aparato ◆ No use este aparato para recoger líquidos.◆ No use este aparato para recoger materiales inflamables. ◆ No utilice este aparato cerca del agua. No sumerja el aparato en el agua.31 ESPAÑOL ◆ Mantenga alejada de ojos y cara la zona de aspiración del motor . ◆ Cuando utilice este aparato, mantenga a los niños y animales a la distancia de seguridad. ◆ Asegúrese de que el aparato es apagado antes de conectarlo o desconectarlo de la corriente. ◆ Tenga siempre cuidado cuando utilice este aparato. ◆ Nunca tire del cable para desconectarlo del enchufe. Proteja el cable del calor, del aceite y de las aristas vivas. ◆ No utilice este aparato en el exterior. ◆ Si el cable de corriente estuviera dañado por el uso, desconecte inmediatamente el aparato de la corriente. No toque el cable de antes de desconectar el aparato del enchufe de corriente. ◆ Desconecte el aparato de la corriente si no lo está utilizando, o antes de montar o desmontar piezas o de limpiarlo. Seguridad de otras personas ◆ No deje que la herramienta sea utilizada por niños o por personas que no estén familiarizadas con el uso del aparato.. ◆ No permita que niños, otras personas o animales se acerquen al área de trabajo ni toquen la herramienta o el cable de corriente. Es necesario estar muy atento cuando se utiliza el aparato cerca de niños. Cuando acabe de utilizar la herramienta ◆ Apague el aparato y saque la clavija del cable de la toma de corriente si va a dejar el aparato desatendido y antes de cambiar, limpiar o inspeccionar piezas del aparato. ◆ Cuando no esté siendo utilizado, el aparato debe guardarse en lugar seco. Los niños no deben tener acceso a estos aparatos guardados. Inspección y reparaciones ◆ Antes de utilizarlo, revise el aparato para ver si está dañado o tiene piezas defectuosas. Compruebe si hay alguna pieza rota, algún conmutador dañado o cualquier cosa que pudiera afectar a su funcionamiento. ◆ No use el aparato si hay alguna pieza dañada o defectuosa. ◆ Encargue al servicio técnico autorizado que repare o sustituya las piezas defectuosas o averiadas. ◆ Antes de utilizar el aparato, revise el cable de alimentación de corriente para ver si presenta indicios de daños, envejecimiento o desgaste. ◆ No utilice el aparato si el cable de corriente o el enchufe estuvieran dañados o defectuosos. ◆ Si el cable eléctrico o el enchufe estuvieran estropeados o defectuosos, hay que sustituirlos en un servicio oficial de reparaciones con el fin de evitar cualquier peligro. No corte el cable de corriente y no trate de repararlo usted mismo. ◆ No intente nunca extraer o sustituir ninguna de las piezas que no sean las especificadas en este manual.

◆ Antes de usarlo, compruebe que el voltaje de la red corresponde al valor indicado en la placa de características. El aparato tiene doble aislamiento, conforme a la norma EN 60335; por consiguiente, no se requiere conexión a tierra. MONTAJE Antes de proceder al montaje, compruebe que la herramienta está apagada y desenchufada. Montaje del mango largo (fig. B) ◆ Coloque la pieza superior (10) del mango sobre la pieza inferior (11) tal como se muestra. ◆ Inserte los dos tornillos (12) dentro de los orificios de montaje (13). ◆ Apriete los tornillos. Colocación y extracción del mango largo (fig. C) Podrá utilizar el aparato con mango largo, en forma de aspirador vertical, o sin el mango largo, como si fuera un aspirador de mano. El aspirador vertical resulta ideal para limpiar superficies de suelo mayores, mientras que el aspirador de mano se utiliza para superficies de suelo más pequeñas, en tapizados y en espacios reducidos.32 ESPAÑOL Cuando use el aparato como aspirador de mano, podrá también utilizar los accesorios (véase más adelante). Montaje ◆ Coloque el motor (15) en el suelo. ◆ Sujete el mango (14) verticalmente por encima de las ranuras de montaje (16) tal como se muestra. ◆ Presione el mango dentro de las ranuras hasta que se oiga un clic al encajar en su posición. Retirada ◆ Compruebe que el mango (14) está vertical. ◆ Mantenga presionado el pedal liberador (3). ◆ Tire del mango verticalmente hacia fuera de las ranuras de montaje. Montaje y desmontaje de accesorios (fig. D & E) Este aparato se suministra con los accesorios siguientes: - Un manguito flexible de conexión (17) - Un útil con hendidura (18) para espacios reducidos. - Un cepillo duro (19) para muebles y escaleras. Montaje ◆ Coja el accesorio correspondiente del aparato. ◆ Levante la tapa de entrada de accesorios (6) para descubrir la entrada de accesorios. ◆ Inserte el extremo plano (20) del manguito de conexión en la entrada. ◆ Enganche el otro extremo del manguito al accesorio. Retirada ◆ Mantenga presionados los clips (21) sobre el extremo plano del manguito . ◆ Tire del manguito hacia fuera de la entrada de accesorios. ◆ Desenganche el accesorio del manguito. ◆ Introduzca a presión el accesorio en su correspondiente portaaccesorios (9) hasta que haga clic en su posición. USO Encendido y apagado (fig. F) El aparato puede funcionar usando el interruptor on/off de pié (1) o el interruptor on/off de mano (2). Limpieza de suelos duros o limpieza utilizando los accesorios. ◆ Presione una vez el interruptor on/off para encender el aparato. Se iluminará la luz indicadora de modo (4) con el símbolo . ◆ Presione dos veces el interruptor on/off para apagar el aparato. Limpieza de alfombras y moquetas ◆ Presione dos veces el interruptor on/off para encender el aparato y el rodillo de cepillo. Se iluminará la luz indicadora de modo (4) con el símbolo . ◆ Presione una vez el interruptor on/off para apagar el aparato. Para guardar el cable (fig. G) ◆ Ponga el gancho (26) en posición hacia arriba (A). ◆ Enrolle el cable alrededor del gancho (26) y de los dos tornillos del gancho (12). Para sacar el cable. ◆ Ponga el gancho (26) en posición hacia abajo (B) para soltar el cable. Para vaciar el recipiente o cubeta de polvo (fig. H & I) ◆ Compruebe que la tapa de entrada de accesorios(6) está cerrada. ◆ Levante el recipiente del polvo (5) del aparato. ◆ Saque el filtro (22) del recipiente del polvo. ◆ Vacíe el recipiente del polvo. ◆ Coloque de nuevo el filtro en el recipiente del polvo. ◆ Vuelva a colocar la cubeta o depósito para el polvo en el aparato. Asegúrese de que encaja en posición con un clic.33 ESPAÑOL

LIMPIEZA Y MANTENIMIENTO

Antes de realizar cualquier tipo de mantenimiento o limpieza, apague y desenchufe el aparato. Limpieza ◆ Limpie periódicamente el aparato con un trapo humedecido. No utilice ninguna sustancia limpiadora abrasiva o que contenga disolventes. No sumerja el aparato en el agua. Limpieza del depósito de polvo y de los filtros (fig. H & I) Los filtros son reutilizables y deben limpiarse periódicamente. ◆ Compruebe que la tapa de entrada de accesorios(6) está cerrada. ◆ Levante el recipiente del polvo (5) del aparato. ◆ Saque el filtro (22) del recipiente del polvo. ◆ Vacíe el recipiente del polvo y límpielo empleando un cepillo suave o un paño humedecido. No utilice ninguna sustancia limpiadora abrasiva o que contenga disolventes. ◆ Cepille el filtro (22) para eliminar partículas de polvo sueltas. ◆ Abra el filtro duro (24) y levante el filtro blando (25) sacándolo fuera del portafiltros (23). ◆ Lave los filtros con agua enjabonada caliente. ◆ Compruebe que la cubeta para el polvo y los filtros están completamente secos. ◆ Vuelva a colocar el filtro blando (25) en el portafiltros (23). ◆ Cierre el filtro duro (24) y fije de nuevo el conjunto del filtro (22) en la cubeta para el polvo. ◆ Vuelva a colocar la cubeta o depósito para el polvo en el aparato. Asegúrese de que encaja en posición con un clic. ¡ Importante ! Una recogida de polvo óptima solo resulta posible cuando los filtros están limpios y la cubeta para el polvo vacía. No use nunca el aparato sin los filtros. Colocación de nuevos filtros (fig. H & I) Los filtros deben cambiarse cada 6-9 meses y siempre que estén desgastados o dañados. Los filtros de recambio los podrá encontrar en su concesionario Black and Decker (cat. nº $$$$). ◆ Desmonte el filtro blando (25) tal como se indica anteriormente. ◆ Vuelva a colocar el filtro blando (25) en el portafiltros (23). ◆ Para sustituir el filtro duro (24), desengánchelo de sus bisagras y sujete el nuevo filtro en su posición. ◆ Cierre el filtro duro y fije de nuevo el conjunto del filtro (22) en la cubeta para el polvo. ◆ Vuelva a colocar la cubeta o depósito para el polvo en el aparato. Asegúrese de que encaja en posición con un clic.

PROTECCIÓN DEL MEDIO AMBIENTE

Black & Decker proporciona facilidades para el reciclado de los productos Black & Decker que hayan llegado al final de su vida útil. Este servicio se proporciona de forma gratuita. Para poderlo utilizar, le rogamos entregue el producto en cualquier servicio técnico autorizado quien se hará carga del mismo en nuestro nombre. Pueden consultar la dirección de su servicio técnico más cercano poniéndose en contacto con la oficina local de Black & Decker en la dirección que se indica en este manual. Como alternativa, se puede consultar en Internet, en la dirección siguiente, la lista de servicios técnico autorizados e información completa de nuestros servicios de postventa y contactos: www.2helpU.com. GARANTÍA Black & Decker confía plenamente en la calidad de sus productos y ofrece una garantía extraordinaria. Esta declaración de garantía es una añadido a, y en ningún caso un perjuicio para, sus derechos estatutarios. La garantía es válida dentro de los territorios de los Estados Miembros de la Unión Europea y de los de la Zona Europea de Libre Comercio.34 ESPAÑOL Si un producto Black & Decker resultara defectuoso debido a materiales o mano de obra defectuosos o a la falta de conformidad, Black & Decker garantiza, dentro de los 24 meses de la fecha de compra, la sustitución de las piezas defectuosas, la reparación de los productos sujetos a un desgaste y rotura razonables o la sustitución de tales productos para garantizar al cliente el mínimo de inconvenientes, a menos que: ◆ El producto haya sido utilizado con propósitos comerciales, profesionales o de alquiler; ◆ El producto haya sido sometido a un uso inadecuado o negligente; ◆ El producto haya sufrido daños causados por objetos o sustancias extrañas o accidentes; ◆ Se hayan realizado reparaciones por parte de personas que no sean los servicios de reparación autorizados o personal de servicios de Black & Decker; Para reclamar en garantía, será necesario que presente la prueba de compra al vendedor o al servicio técnico de reparaciones autorizado. Pueden consultar la dirección de su servicio técnico más cercano poniéndose en contacto con la oficina local de Black & Decker en la dirección que se indica en este manual. Como alternativa, se puede consultar en Internet, en la dirección siguiente, la lista de servicios técnico autorizados e información completa de nuestros servicios de postventa y contactos: www.2helpU.com.35
