Información del producto

Marca : CATA

Modelo : GIB 6004 X

Categoría : Cocina

Característica Detalles
Tipo de cocina Cocina de gas
Número de quemadores 4 quemadores
Dimensiones (An x Pr x Al) 60 cm x 60 cm x 85 cm
Potencia de los quemadores De 1 kW a 3 kW segFAn el quemador
Tipo de horno Horno de gas
Capacidad del horno 60 litros
Funciones del horno Parrilla, cocciF3n tradicional
Sistema de seguridad Dispositivo de seguridad en los quemadores
Materiales Acero inoxidable
Mantenimiento Limpieza fE1cil gracias a la superficie lisa
Consumo energE9tico Clase energE9tica no especificada
Accesorios incluidos Rejilla, bandeja para horno
GarantEDa 2 aF1os

Preguntas frecuentes - GIB 6004 X CATA

Cómo encender la cocina CATA GIB 6004 X?
Para encender la cocina, gire la perilla de la zona de cocciF3n deseada a la posiciF3n de encendido y presione el botF3n de encendido elE9ctrico si estE1 disponible. AsegFArese de que la cocina de gas estE9 conectada y que el suministro de gas estE9 abierto.
Por quE9 la llama de mi cocina es dE9bil?
Una llama dE9bil puede ser causada por un quemador obstruido. Verifique que los orificios del quemador estE9n limpios y elimine cualquier acumulaciF3n de grasa o residuos.
CF3mo limpiar las placas de cocciF3n?
Utilice un paF1o suave y una soluciF3n de agua tibia y detergente suave para limpiar las placas de cocciF3n. Evite productos abrasivos que puedan rayar la superficie.
QuE9 hacer si la cocina no calienta?
Verifique que la cocina estE9 correctamente conectada y que el suministro de gas estE9 abierto. Si todo parece estar en orden, puede haber un problema con el termostato o el quemador. Contacte a un profesional para obtener asistencia adicional.
CF3mo ajustar la temperatura de cocciF3n?
Para ajustar la temperatura, gire la perilla correspondiente a la zona de cocciF3n al nivel deseado. Los niveles generalmente van de bajo a alto.
Son compatibles las rejillas con el lavavajillas?
Consulte el manual de usuario para recomendaciones especEDficas. En general, se recomienda lavar las rejillas a mano para evitar daF1ar el recubrimiento.
CF3mo verificar si los quemadores funcionan correctamente?
Encienda cada quemador por separado y observe la llama. Una llama regular y azul indica un buen funcionamiento. Una llama amarilla o roja puede indicar un problema.
CF3mo ajustar la intensidad de la llama?
La intensidad de la llama se puede ajustar girando la perilla de la zona de cocciF3n. Gire la perilla hacia la izquierda para aumentar la intensidad y hacia la derecha para disminuirla.
Hay garantEDa para la cocina CATA GIB 6004 X?
SED, la cocina generalmente viene con una garantEDa limitada de dos aF1os. Consulte los documentos proporcionados con su producto para mE1s detalles.
CF3mo contactar con el servicio postventa?
Puede contactar con el servicio postventa consultando el sitio web de CATA o utilizando los datos de contacto proporcionados en el manual de usuario.

Descarga las instrucciones para tu Cocina en formato PDF gratis! Encuentra tus instrucciones GIB 6004 X - CATA y toma tu dispositivo electrónico nuevamente en la mano. En esta página están publicados todos los documentos necesarios para el uso de su dispositivo. GIB 6004 X de la marca CATA.

MANUAL DE USUARIO GIB 6004 X CATA

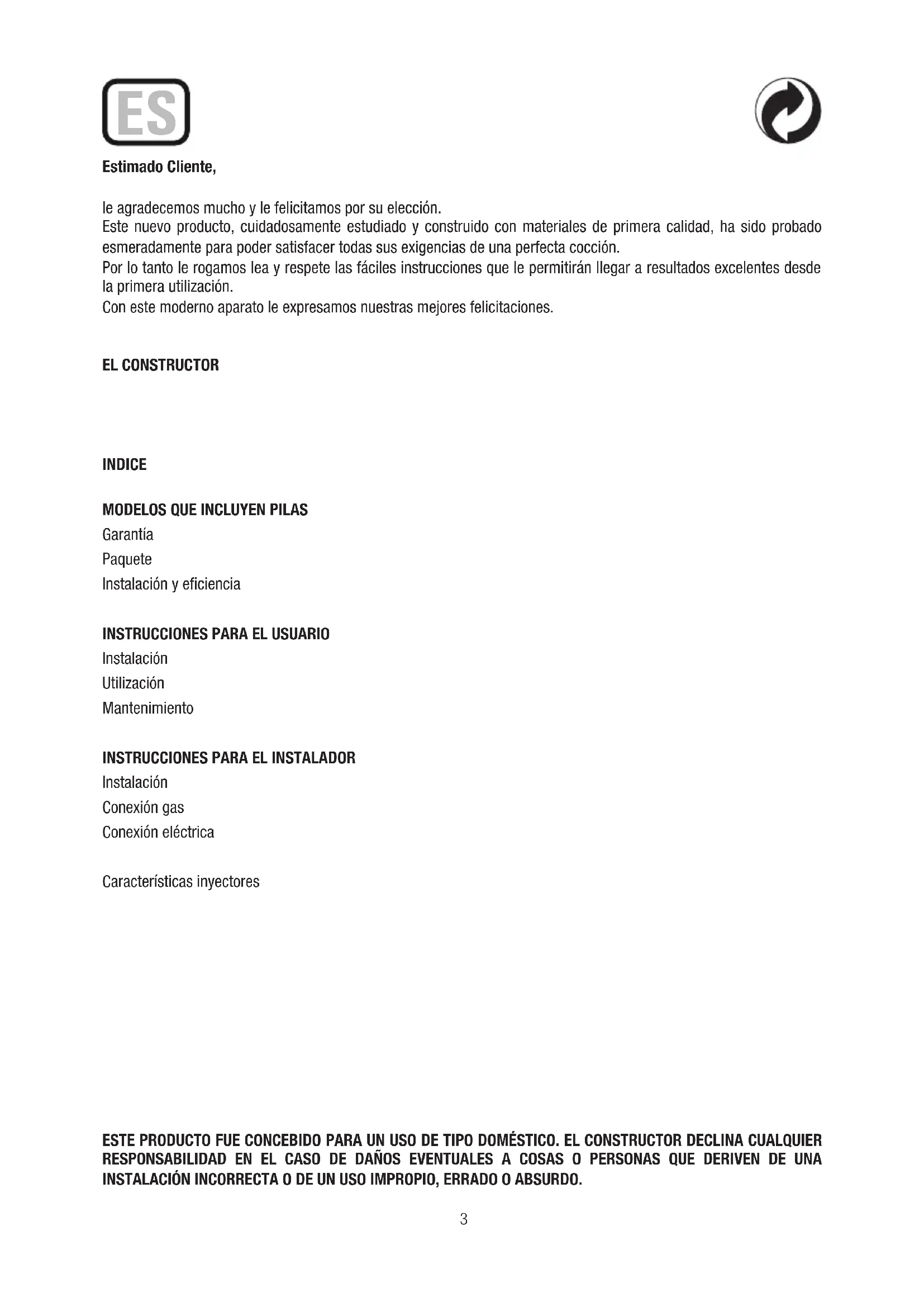

, CHI 6031 BK3 Estimado Cliente, le agradecemos mucho y le felicitamos por su elección. Este nuevo producto, cuidadosamente estudiado y construido con materiales de primera calidad, ha sido probado esmeradamente para poder satisfacer todas sus exigencias de una perfecta cocción. Por lo tanto le rogamos lea y respete las fáciles instrucciones que le permitirán llegar a resultados excelentes desde la primera utilización. Con este moderno aparato le expresamos nuestras mejores felicitaciones. EL CONSTRUCTOR INDICE

MODELOS QUE INCLUYEN PILAS

Garantía Paquete Instalación y eficiencia

INSTRUCCIONES PARA EL USUARIO

Instalación Utilización Mantenimiento

INSTRUCCIONES PARA EL INSTALADOR

Instalación Conexión gas Conexión eléctrica Características inyectores ESTE PRODUCTO FUE CONCEBIDO PARA UN USO DE TIPO DOMÉSTICO. EL CONSTRUCTOR DECLINA CUALQUIER RESPONSABILIDAD EN EL CASO DE DAÑOS EVENTUALES A COSAS O PERSONAS QUE DERIVEN DE UNA INSTALACIÓN INCORRECTA O DE UN USO IMPROPIO, ERRADO O ABSURDO. ES4

INSTRUCCIONES PARA EL USUARIO

Instalación Todas las operaciones relativas a la instalación (conexión eléctrica) tienen que ser efectuadas por personal cualificado según las normas vigentes. Para las instrucciones específicas véase la parte reservada al instalador. Utilización Quemadores de gas (Fig. 1). El encendido del quemador tiene lugar acercando una llama a los agujeros de la parte de arriba del mismo quemador presionando y girando en sentido antihorario el puño correspondiente hasta que su indicador coincida con la posición de máximo. Una vez efectuado el encendido regular la llama según la necesidad. La posición de mínimo está al final de la rotación antihoraria. En los modelos con encendido automático actuar sobre el puño como descrito arriba, presionando contemporáneamente el apropiado pulsador. En los modelos con encendido automático/simultáneo (con una mano) es suficiente accionar el mando respectivo como se indicó anteriormente. La descarga eléctrica entre bujía y quemador provoca el encendido del quemador interesado. Una vez efectuado el encendido soltar inmediatamente el pulsador regulando la llama según la necesidad. El encendido de los quemadores en los modelos con seguridad termoeléctrica se efectúa como en los casos ya descritos, manteniendo el mando presionado a fondo en la posición de máximo durante unos 3/5 segundos. Al soltar la perrilla asegurarse que el quemador permanezca encendido.N.B.: - se aconseja utilicen sartenes de diámetro apto a los quemadores evitando que la llama al máximo salga del fondo de las mismas - no dejar ollas vacías con el fuego encendido - sobre los planos Crystal no usar accesorios de cocción a la parrilla. Al final de la cocción se aconseja cierren el grifo principal del tubo y/o de la bombona. rápido Ф 18 x 24 semi-rápido Ф 14 x 18 auxiliar Ф 12 x 14 pesciera* 18 x 30 GAS

  • con rejilla de reducción Fig. 15

MODELOS QUE INCLUYEN PILAS

Garantía La garantía (servicio de garantía) no cubre las pilas. El fabricante de la placa de gas está exento de responsabilidad alguna por fallos de las pilas. Paquete Algunos modelos incluyen pilas (tipo D o LR20 o R20S; 1,5 V) para la función de autoencendido. Compartimento (dispositivo) para instalar la pila situado en la parte trasera inferior izquierda de la placa, representado en la figura. Si la pila no está incluida, hay que comprarla por separado. Instalación y eficiencia Antes de instalar la placa en una encimera, insertar una pila (prestando atención a la orientación de los polos «+» y «–») en el dispositivo especial situado en la parte trasera inferior izquierda de la placa, representado en la figura. Antes de fijar la placa en una encimera de forma definitiva con sellante especial (relleno) con base adhesiva (incluida), asegurarse de que el autoencendido funciona correctamente. Para ello, presionar cualquier botón y girarlo en sentido contrario a las agujas del reloj de forma que la marca señale hacia el símbolo de la llama. Esperar a que se produzcan chispas seguidas de los característicos sonidos crepitantes. Si el autoencendido no funciona bien, comprobar si la pila está desgastada y cambiarla. Si el problema persiste, llamar al Servicio de Atención al Cliente o al de mantenimiento. Mantenimiento Gas/Eléctrico Antes de cualquier operación desconectar eléctricamente el aparato. Para una mayor duración del aparato es indispensable efectuar periódicamente una cuidadosa limpieza general teniendo en cuenta lo siguiente:

  • las partes en vidrio, de acero y/o esmaltadas tienen que ser limpiadas con productos idóneos (que se pueden encontrar a la venta) no abrasivos ni corrosivos. Eviten productos a base de cloro (lejía de algas, ecc.)
  • eviten dejar sobre el tablero de trabajo substancias ácidas o alcalinas (vinagre, sal, zumo de limón, ecc.)
  • los rompellamas y las tapaderas (partes movibles del quemador) tienen que ser lavados a menudo con agua muy caliente y detergente teniendo el cuidado de quitar toda incrustación, tienen que ser secados cuidadosamente, y hay que controlar que ninguno de los agujeros de los rompellamas esté obturado, ni siquiera parcialmente.
  • las placas eléctricas se limpian con un estropajo húmedo y se engrasan ligeramente con aceite lubricante cuando estén todavía tibias.
  • las rejillas inox de la superficie de cocción después de haber sido calentadas toman una coloración azulada que no daña su calidad. Para que vuelvan a su apariencia original utilicen un producto ligeramente abrasivo. N.B.: - La eventual lubricación de los grifos tiene que ser efectuada por personal cualificado con el cual se aconseja ponerse en contacto en caso de anomalías de funcionamiento. Controlar periódicamente el estado de conservación del tubo flexible de alimentación gas. En caso de pérdidas solicitar la intervención inmediata del personal cualificado para su sustitución.6 Mantenimiento vidriocerámico (Fig. 2) Antes de todo quitar los residuos de comida y las salpicaduras de grasa de la superficie de cocción con una raedera. Luego limpiar en la zona caliente con Sidol o Stahifix con papel de cocina. Luego aclarar con agua y secar con un trapo limpio. Trazas de papel de aluminio, de objetos de plástico, azúcar o comidas muy sacaríferas tienen que ser quitadas inmediatamente de la zona caliente de cocción con una raedera para evitar posibles daños a la superficie de cocción. En ningún caso utilicen e-sponjas o estropajos; eviten también utilizar detergentes químicos agresivos como Fornospray o quitamanchas. No utilice aparatos de vapor para limpiar el plano de cocción. Fig. 2

INSTRUCCIONES PARA EL INSTALADOR

Instalación Este aparato no tiene un dispositivo de descarga de los productos de la combustión. Se aconseja instalarlo en locales suficientemente aireados según las disposiciones de ley vigentes. La cantidad de aire necesaria a la combustión no tiene que ser menos que 2.0 m

/h por cada kW de potencia instalado. Véase tabla potencias quemadores. Colocación El aparato está preparado para ser empotrado en un tablero de trabajo como ilustrado en la relativa figura. Antes de introducir el plano predisponer la junta de sellado sobre todo el perímetro del agujero del empotrado. Fig. 37

  • que la instalación tenga una eficaz conexión de tierra según las normas y las prescripciones de ley vigentes. Lapuesta a tierra es obligatoria por ley. En el caso de que el aparato no tenga el cable y/o el relativo enchufe utiíizar material apto para la absorción indicado en la placa matrícula y para la temperatura de trabajo. El cable en ningún punto tendrá que llegar a una temperatura superior de 50ºC a la temperatura ambiente. Si se quiere una conexión directa a la red, es necesario interponer un interruptor omnipolar con abertura mínima entre los contactos de 3 mm dimensionado para la carga de placa y responder a las normas vigentes (el cable de tierra amarillo/verde no tiene que ser interrumpido por el interruptor). El enchufe o el interruptor omnipolar tienen que ser fácilmente alcanzables con el aparato instalado. El constructor declina cualquier responsabilidad en el caso de que lo dicho arriba y las usuales normas contra los infortunios no sean respetadas. Si el cable de alimentación está dañado, debe ser sustituido por un cable o conjunto especial a suministrar por el fabricante o servicio post venta. Se prohibe la utilizacion de silicona para el sellado. Solo se permite utilizar la junta de estanqueidad suministrada. Se prohibe el uso de ollas de barro y difusores.

(Fig. 4) Conectar el aparato a la bombona o a la instalación según las prescripciones de las normas vigentes comprobando antes que el aparato esté preparado para el tipo de gas disponible. En caso contrario véase: “Adaptación a un distinto tipo de gas”. Además comprobar que la presión de alimentación esté dentro de los valores citados en la tabla “Características inyectores”. Conexión metálica rígida/semirígida Efectuar la conexión con rácores y tubos metálicos (también flexibles), de manera que no se provoquen solicitaciones a los órganos interiores del aparato. N.B.: - Una vez efectuada la instalación controlen, con una solución jabonosa, la perfecta estanqueidad de todo el sistema de conexión. G 1/2 ISO 7/1 ISO 228/1 (FR) Fig. 4 Conexión eléctrica (Fig. 5) Antes de efectuar la conexión eléctrica comprobar que:

  • las características de la instalación satisfagan cunato indicado en la placa matrícula colocada sobre el fondo de la superficie de cocción;8 Fig. 5 PISACABLE
  • que la instalación tenga una eficaz conexión de tierra según las normas y las prescripciones de ley vigentes. Lapuesta a tierra es obligatoria por ley. En el caso de que el aparato no tenga el cable y/o el relativo enchufe utiíizar material apto para la absorción indicado en la placa matrícula y para la temperatura de trabajo. El cable en ningún punto tendrá que llegar a una temperatura superior de 50ºC a la temperatura ambiente. Si se quiere una conexión directa a la red, es necesario interponer un interruptor omnipolar con abertura mínima entre los contactos de 3 mm dimensionado para la carga de placa y responder a las normas vigentes (el cable de tierra amarillo/verde no tiene que ser interrumpido por el interruptor). El enchufe o el interruptor omnipolar tienen que ser fácilmente alcanzables con el aparato instalado. El constructor declina cualquier responsabilidad en el caso de que lo dicho arriba y las usuales normas contra los infortunios no sean respetadas. Si el cable de alimentación está dañado, debe ser sustituido por un cable o conjunto especial a suministrar por el fabricante o servicio post venta. Adaptación a un tipo diferente de gas (Fig. 6) Si el aparato estuviera preparado para un tipo de gas diferente del de la alimentación disponible, hay que efectuar:
  • la sustitución de los inyectores (Fig. 6) con los correspondientes al tipo de gas a utilizar (véase tabla “Características inyectores”). Fig. 69
  • para la regulación del mínino, usar un destornillador apropiado en el tornillo puesto sobre la llave (Fig. 7) después de averio girado en la posición de mínimo. Para GPL (Butano / propano) atornillar a fondo. Fig. 7 Fig. 8 (cm) R L1 L2 L3 L4
