MANUAL DE UTILIZADOR GIB 6004 X CATA

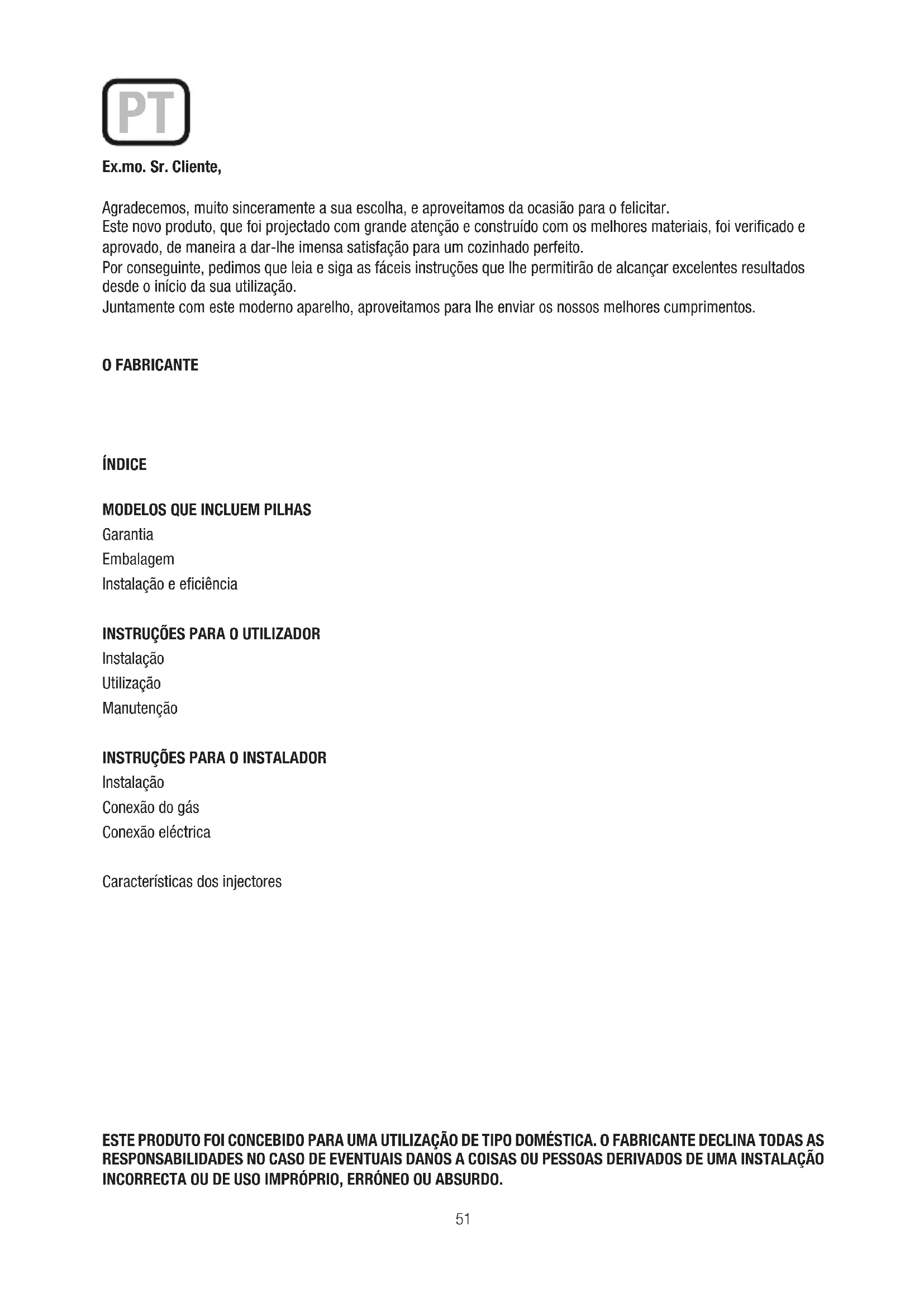

114/124 81/88 124/127 88/9451 Ex.mo. Sr. Cliente, Agradecemos, muito sinceramente a sua escolha, e aproveitamos da ocasião para o felicitar. Este novo produto, que foi projectado com grande atenção e construído com os melhores materiais, foi verificado e aprovado, de maneira a dar-lhe imensa satisfação para um cozinhado perfeito. Por conseguinte, pedimos que leia e siga as fáceis instruções que lhe permitirão de alcançar excelentes resultados desde o início da sua utilização. Juntamente com este moderno aparelho, aproveitamos para lhe enviar os nossos melhores cumprimentos. O FABRICANTE ÍNDICE

MODELOS QUE INCLUEM PILHAS

Garantia Embalagem Instalação e eficiência

INSTRUÇÕES PARA O UTILIZADOR

Instalação Utilização Manutenção

Instalação Todas as operações relativas à instalação (conexão eléctrica) terão de ser efectuadas por pessoal qualificado, segundo as normas em vigor. Para instruções especificas, veja-se a parte reservada para o técnico instalador. Utilização Queimador de gás (Fig. 1). Para acender o queimador de gás, ponha a chama nos furos da parte superior do dito queimador, fazendo pressão e rodando o punho correspondente em sentido anti-horário até fazer coincidir o índice com a posição máxima. Logo que o queimador de gás estiver aceso, regule a chama segundo a necessidade. A posição mínima encontra-se no teimo da rotação antihorária. Nos modelos com atamento automático, accionar o punho como descrito em cima, fazendo pressão, simultaneamente, sobre o correspondente botão de pressão. Nos modelos com acendimento automático/ simultâneo (com uma mão), basta seguir o procedimento descrito acima apenas no botão correspondente. A descarga eléctrica entre a velazínha e o queimador de gás acenderá este último. Logo que o queimador estiver aceso, solte imediatamente o botão de pressão, regulando a chama segundo a necessidade. O acendimento do queimador nos modelos com dispositivo segurança termo eléctrico, é feito da mesma forma que os casos acima descritos, mantendo carregado o botão na posição de máximo por 3/5 segundos Ao deixar de novo o manipulo certificar-se que o quimador fique aceso. N.B.: - Recomenda-se o uso de panelas com diâmetro igual ao dos queimadores evitando que a chama, cuando estiver alta, saia por ebalxo das ditas panelas - não deixar panelas vazias sobre o lume aceso - sobre planos Crystal não utilizar acessórios de cozedura à grelha. Quando terminou de cozinhar, siga a boa regra de fechar igualmente a torneira principal do conduto e/ou do balâo de gás. rápido Ф 18 x 24 semi-rápido Ф 14 x 18 auxiliar Ф 12 x 14 pesciera* 18 x 30 GAS

• com rede de redução Fig. 153

MODELOS QUE INCLUEM PILHAS

Garantia A garantia (serviço de garantia) não cobre as pilhas. O fabricante da placa a gás está isento de qualquer responsabilidade relativamente a quaisquer falhas das pilhas. Embalagem Alguns modelos incluem pilhas (tipo D ou LR20 ou R20S; 1,5 V) para a função de acendimento automático. Compartimento (dispositivo) para instalar a pilha, situado na parte traseira inferior esquerda da placa, tal como indicado na figura. Se a pilha não estiver incluída, a mesma deve ser adquirida separadamente. Instalação e eficiência Antes de instalar a placa numa bancada, introduzir uma pilha (respeitando a polaridade “+” e “-”) no compartimento situado na parte traseira inferior esquerda da placa, tal como indicado na figura. Antes de instalar a placa numa bancada de forma definitiva com vedante especial (enchimento) e base adesiva (incluída), garantir que a função de acendimento automático funciona correctamente. Para tal, pressionar qualquer botão e girá-lo no sentido contrário ao dos ponteiros do relógio de forma a que a marca aponte para o símbolo de chama. Aguardar a produção de faíscas seguidas dos característicos sons crepitantes. Se a função de acendimento automático não funcionar correctamente, verificar se a pilha está gasta e substituí-la se necessário. Se o problema persistir, contactar o Serviço de Apoio ao Cliente ou o Serviço de Manutenção. Manutenção Gás/Eléctrico Antes de qualquer operação, desligue o aparelho da corrente eléctrica. Para uma maior duração, é indispensável executar periodicamente uma esmerada limpeza geral ao aparelho tomando sempre em consideração o que segue:

• as partes em vidro, aço e/ou esmaltadas terão de ser limpas com produtos apropriados (que se encontram no comércio) e que não sejam nem abra-sivos nem corrosivos. Evite de usar produtos com base de cloro (substâncias para branquear, etc);

• evite de deixar substâncias ácidas ou alcalinas (vinagre, sal, sumo de limão, etc.) sobre a chapa de trabalho;

• os bicos de gás e as pequenas tampas (partes móveis do queimador) têm de ser lavados frequentemente com água fervente e detersivo, tomando grande cuidado com possíveis incrustações. Depois, enxugue com cuidado, e controle que nenhum dos buracos estejam completa ou parcialmente obturados;

• as chapas eléctricas deverão ser limpas com um pano húmido e e, seguida, ungidas ligeiramente com ólio lubrificante enquanto estiverem ainda momas.

as grelhas em aço inoxidável da chapa de trabalho, depois de terem sido aquecidas, podem tomar-se de uma cor azulada, o que não deteriora a qualidade. Para lhes dar novamente o aspecto original, use um produto ligeiramente abrasivo. N.B.: - Toda a possível lubrificação das torneiras, deverá ser efectuada por um pessoal qualificado, o qual terá de ser consultado em caso de anomalias no bom funcionamento. Controle periódicamente o estado de conservação do tubo flexível de alimentação do gás. No caso de perdas de gás, chamar imediatamente o pessoal qualificado, para a substituiçao do dito tubo. Controlar periódicamente el estado de conservación del tubo flexible de alimentación gas. En caso de pérdidas solicitar la intervención inmediata del personal cualificado para su sustitución.54 Manutenção superfície Vidrocerâmica (Fig. 2) Antes de mais nada, elimine, por meio de uma raspadeira, todos os restos de comida e salpicos de gordura da superfície de cozimento. Em seguida, limpe a zona quente com Sidol ou Stahifix, com papel de cozinha, em seguida, enxague com água e enxugue com um pano limpo. Quaisquer restos de folha de alumínio, de objectos de plástica, de açúcar ou de comida muito açucarada terão de ser removidos imediatamente da zona quente onde se cozinhou, por meio de uma raspadeira, afim de evitar possíveis danos à superfície da chapa de cozimento. De nenhuma maneira se deverà utilizar uma esponja ou esfregão abrasivo. Evitar igualmente a utilização de detersivos químicos agressivos como Fornospray ou produtos para tirar nódoas. Não utilize aparelhos de limpeza a vapor para limpar a placa de cozimento. Fig. 2

INSTRUÇÕES PARA O INSTALADOR

Instalação Este aparelho nâo possui um dispositivo de descarga do produto da combustão. Recomenda-se por conseguinte, que venha instalado em lugares suficientemente arejados segundo as disposições das leis em vigor. A quantidade necessária de ar para a combustão, não deverá ser inferior a 2.0 m

• a instalação esteja munida de uma conexão à terra eficaz, segundo as normas e disposições das leis em vigor. A conexão à terra é obrigatória nos termos da lèi. No caso que o aparelho não esteja munido de cabo e/ou da relativa tomada, utilize o material apropriado para absorver o que está indicado na chapa da matriz, para uma devida temperatura de cozimento. O tubo não deverá nunca atingir a temperatura de 50°C acima da temperatura ambiente. Se desejar uma conexão directa à rede, será necessário interpor um interruptor onipolar com abertura mínima de 3mm. entre os contactos, cuja dimensão deverá seguir a carga mencionada na chapa, seguindo igualmente as normas em vigor (o cabo de terra amarelo/verde não deve ser interrompido pelo interruptor). À tomada ou o interruptor onipolar deverão ser posicionados para uma fácil manipulação do aparelho instalado. O construtor declina qualquer responsabilidade no caso que não tenham sido respeitadas todas as disposições aqui em cima, assim como as normas para a prevenção de acidentes. Se o cavo de alimentação estiver danificado, é preciso substitui-lo com outro ou então com o jogo especial fornecido pelo fabricante ou serviço pósvenda. É proibida a utilização de silicone para efectuar a selagem. Apenas é permitida a utilização da junta estanque fornecida. É proibida a utilização de panelas de barro e de difusores.

(Fig. 4) Ligue o aparelho ao balão do gás ou à instalação segundo as disposições das normas em vigor, assegurando de antemão que o aparelho esteja coníorme ao tipo de gás que utilizar. Em caso contrário, veja a “Adaptação a diversos tipos de gás”. Verifique igualmente que a pressão de alimentação seja conforme aos valores descritos sobre a tabela “Características dos injectores”. Ligação metálica rígida/semi-rígida Efectuara ligação com a junção e os tubos metálicos (mesmo se são flexiveis), de modo a não provocar uma pressão sobre os órgãos internos do aparelho. N.B.: - Quando a instalação tiver sido efectuada controle a perfeita vedação de todo o sistema de ligação, usando uma solução de sabão. G 1/2 ISO 7/1 ISO 228/1 (FR) Fig. 4 Conexão eléctrica (Fig. 5) Antes de efectuar a conexão eléctrica, será preciso assegurar que:

• as características da instalação sigam o que está indicad a sobre a chapa da matriz aplicada no fundo da chapa de cozimento.56 Fig. 5 PRENSA-CABO

• a instalação esteja munida de uma conexão à terra eficaz, segundo as normas e disposições das leis em vigor. A conexão à terra é obrigatória nos termos da lèi. No caso que o aparelho não esteja munido de cabo e/ou da relativa tomada, utilize o material apropriado para absorver o que está indicado na chapa da matriz, para uma devida temperatura de cozimento. O tubo não deverá nunca atingir a temperatura de 50°C acima da temperatura ambiente. Se desejar uma conexão directa à rede, será necessário interpor um interruptor onipolar com abertura mínima de 3mm. entre os contactos, cuja dimensão deverá seguir a carga mencionada na chapa, seguindo igualmente as normas em vigor (o cabo de terra amarelo/verde não deve ser interrompido pelo interruptor). À tomada ou o interruptor onipolar deverão ser posicionados para uma fácil manipulação do aparelho instalado. O construtor declina qualquer responsabilidade no caso que não tenham sido respeitadas todas as disposições aqui em cima, assim como as normas para a prevenção de acidentes. Se o cavo de alimentação estiver danificado, é preciso substitui-lo com outro ou então com o jogo especial fornecido pelo fabricante ou serviço pósvenda. Adaptação a diversos tipos de gás (Fig. 6) No caso que o aparelho esteja predisposto para um tipo de gás diferente do gás de alimentação que utilizar, deverá proceder da seguinte forma:

• substitua os bicos (Fig. 6) ocm outros próprios ao tipo de gás que utilizar (veja a tabela relativa às “Características dos injectores”. Fig. 657

• para a regulação do mínimo agir com urna oportuna chave de parafuso sobre o parafuso colocado na torneira (Fig. 7) depois de o ter rodado à posição mínimo. Para GPL (butano / propano) ataraxar a fundo. Fig. 7 Fig. 8 (cm) R L1 L2 L3 L4
