MX 604 - Equipos de medición METRIX - Manual de uso y guía de instrucciones gratis

Tipo de producto	Probador de pararrayos - megóhmetro
Marca	Metrix
Modelo	MX 604
Dimensiones	155 × 98 × 40 mm
Peso (sin pilas)	350 g
Peso del módulo soporte pararrayos	110 g
Alimentación	3 pilas alcalinas 1,5 V tipo LR03
Autonomía típica	1500 mediciones de 5 segundos
Pantalla	Dial analógico con aguja
Funciones principales	Prueba de pararrayos (0-600 Vcc), medición de resistencia de aislamiento: 20 MΩ a 50 Vcc, 200 MΩ a 100 Vcc, 2000 MΩ a 500 Vcc
Categoría de sobretensión	CAT III 300 V respecto a tierra
Índice de protección	IP 40 / IK 04
Temperatura de uso	0 °C a 45 °C
Humedad relativa	Hasta 80 % a 31 °C
Altitud máxima	2000 m
Grado de contaminación	2 (excepto módulo y pinza soporte pararrayos)
Normas de seguridad	NF EN 61010-1 + A2, clase 2, doble aislamiento
Compatibilidad electromagnética	NF EN 61326-1 (emisión e inmunidad)
Precisión	Clase 10 (10 % del alcance de escala)
Mantenimiento y limpieza	Limpiar con un paño ligeramente humedecido con agua jabonosa. Dejar secar. No utilizar productos abrasivos ni disolventes.
Garantía	12 meses después de la puesta a disposición
Verificación metrológica	Periódica recomendada, por laboratorios acreditados COFRAC o agencias MANUMESURE
Piezas de repuesto y reparabilidad	Recambios disponibles: módulo soporte pararrayos (HX0015), sonda de mando (HA1340), puntas de contacto (HA2045), cable (HX2003), pinzas cocodrilo (HA2050), pinza soporte pararrayos (HX0017), correa (AF009701S), maletín (HX0016)

Preguntas frecuentes - MX 604 METRIX

¿Cómo probar un pararrayos con el MX 604?

Coloque el interruptor en la posición de prueba de pararrayos. Para un pararrayos desmontado, insértelo en el módulo soporte y presione el botón pulsador del módulo. Para una prueba in-situ, conecte el cable de tierra y la sonda, coloque las puntas en los extremos del pararrayos, luego accione el botón pulsador de la sonda. Lea la tensión en la escala de 600 V.

¿Cómo medir la resistencia de aislamiento?

Seleccione el rango deseado (20 MΩ/50 V, 200 MΩ/100 V o 2000 MΩ/500 V) con el interruptor. Asegúrese de que el circuito esté sin tensión (indicador de red apagado). Conecte los cables, luego presione el botón pulsador de la sonda. Lea el valor en la escala logarítmica correspondiente.

¿Cómo verificar el estado de las pilas?

Coloque el interruptor en la posición TEST. Presione el botón pulsador de la sonda. Si la aguja está en la zona negra, las pilas están cargadas; en la zona roja, están descargadas y deben reemplazarse.

¿Cómo reemplazar las pilas?

Desconecte todos los cables y ponga el interruptor en OFF. Retire los 4 tornillos de la parte trasera, quite la caja inferior, reemplace las 3 pilas LR03 respetando la polaridad, luego vuelva a cerrar.

¿Cuáles son las precauciones de seguridad a seguir?

Nunca utilice la pinza soporte pararrayos en circuitos bajo tensión. No supere los valores límite de protección. Desconecte el aparato antes de abrirlo. Algunos condensadores internos pueden mantener un potencial peligroso incluso sin tensión. Utilice únicamente cables conformes a la norma NF EN 61010-2-031.

¿Qué hacer si el aparato no funciona correctamente?

Verifique primero el estado de las pilas. Si el problema persiste, ponga el aparato fuera de servicio y contacte con personal cualificado para la reparación. No intente repararlo usted mismo.

¿Cómo limpiar el aparato?

Utilice un paño ligeramente humedecido con agua jabonosa. Déjelo secar completamente antes de usarlo. No utilice nunca productos abrasivos ni disolventes.

¿Cuáles son los accesorios suministrados con el MX 604?

Módulo desmontable soporte pararrayos, sonda de mando remota, punta de contacto roja, cable negro de 1,2 m con punta integrada, pinza cocodrilo negra, pinza soporte pararrayos, correa montada, 3 pilas LR03 no montadas, manual en 5 idiomas y un maletín de transporte.

¿Cuál es la garantía del producto?

La garantía es de 12 meses después de la fecha de puesta a disposición del material, salvo estipulación expresa.

¿Cómo obtener una traducción del manual?

En la página de descarga, elija el idioma deseado e indique su dirección de correo electrónico. Se le enviará una versión traducida.

MANUAL DE USUARIO MX 604 METRIX

Manual de instrucciones ESPAÑOL Capítulo

1

Capítulo

IV

V

1 Soportes pararrayos 2 Módulo de prueba pararrayos 3 Indicador de puesta bajo tensión 4 Escala de prueba pararrayos en voltios 5 Escala 2000 MΩ - 500 V 6 Escala 200 MΩ - 100 V 7 Escala 20 MΩ - 50 V 8 Escala de prueba batería

9 Medida de aislamiento 2000 MΩ-500 V 10 Medida de aislamiento 200 MΩ - 100 V 11 Medida de aislamiento 20 MΩ-50 V 12 Posición de prueba pararrayos 13 Posición de prueba batería 14 Puesta fuera de tensión 15 Conmutador de selección de medida 16 Botón pulsador de inicio de las pruebas pararrayos 17 Conmutador de guía de selección de pararrayos

SOMMAIRE

1. INSTRUCCIONES GENERALES 1

1.1. Precauciones y medidas de seguridad 29

1.1.1. Antes de la utilización 29 1.1.2. Durante la utilización 30 1.1.3. Símbolos 30 1.1.4. Consignas 30

1.2. Dispositivos de seguridad 30 1.3. Garantía 30 1.4. Verificación metrológica 30 1.5. Reparación 31 1.6. Mantenimiento 31

2. DESCRIPCIÓN DEL APARATO 31

2.1. Alimentación 31

2.1.1. Autoverificación de las pilas 31 2.1.2. Reemplazo de las pilas 31

2.2. Frontal de datos 32

2.3.1. Módulo soporte pararrayos 32 2.3.2. Sonda 32

3. DESCRIPCIÓN FUNCIONAL 33

3.1. Prueba de pararrayos.. 33 3.2. Medida de resistencia de aislamiento a 50 V / 20 MΩ

o 100V/200 MΩ o 500V/2000 MΩ 33

4. CARACTERÍSTICAS GENERALES 34

4.1. Características 34 4.2. Para los rugados 34

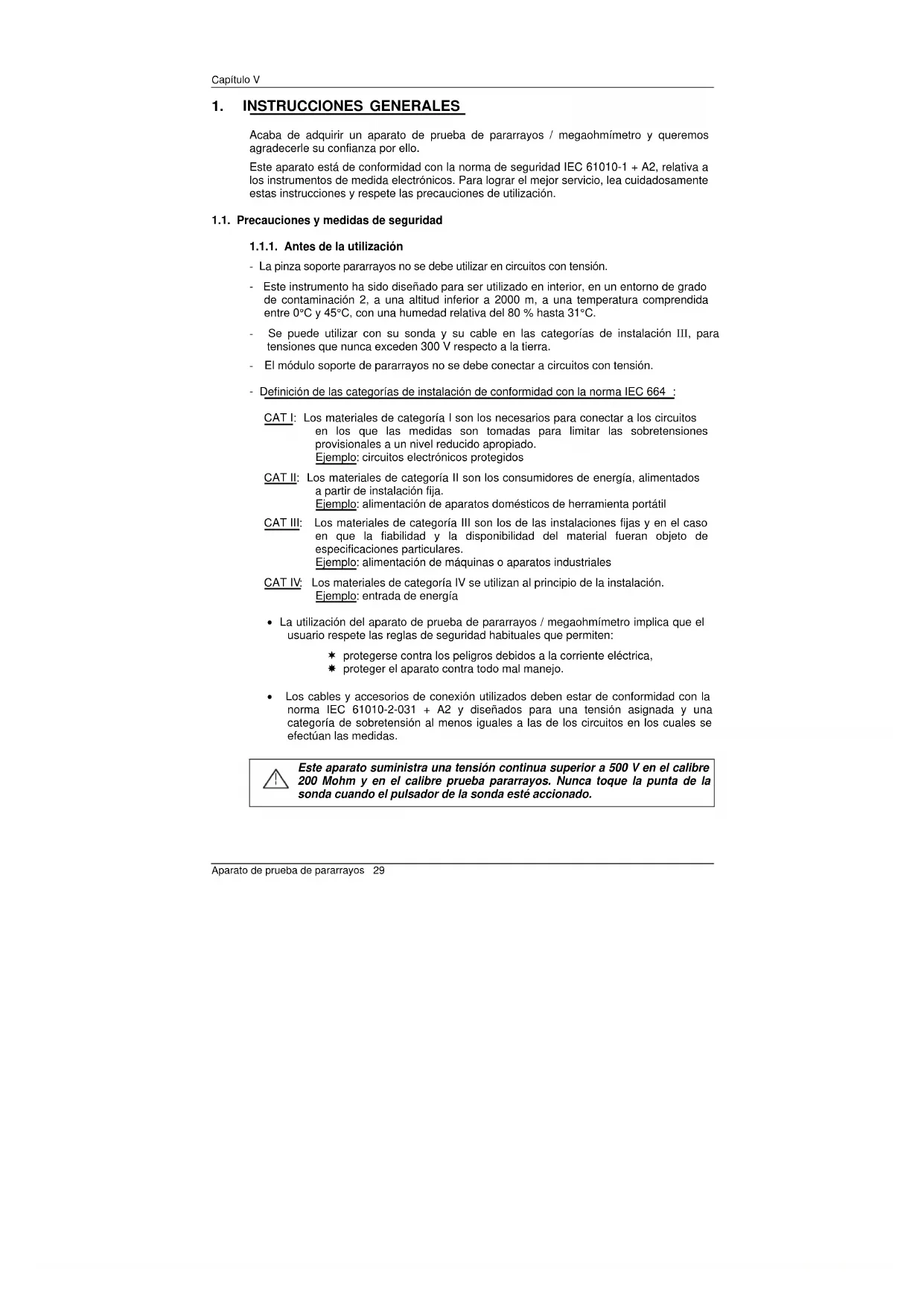

1. INSTRUCCIONES GENERALES

Acaba de adquirir un aparato de prueba de pararrayos / megaohmímetro y queremos agradecerle su confianza por ello.

Este aparato está de conformidad con la norma de seguridad IEC 61010-1 + A2, relativa a los instrumentos de medida electrónicos. Para lograr el mejor servicio, lea cuidadosamente estas instrucciones y respete las precauciones de uso.

1.1. Precauciones y medidas de seguridad

1.1.1. Antes de la utilización

• La pinza soporte pararrayos no se debe utilizar en circuitos con tensión.
• Este instrumento ha sido diseñado para ser utilizado en interior, en un entorno de grado de contaminación 2, a una altitud inferior a 2000 m, a una temperatura comprendida entre 0 °C y 45 °C, con una humedad relativa del 80 % hasta 31 °C.
• Se puede usar con su sonda y su cable en las categorías de instalación III, para tensiones que nunca exceden 300 V respecto a la tierra.
• El módulo soporte de pararrayos no se debe conectar a circuitos con tensión.
• Definición de las categorías de instalación de conformidad con la norma IEC 664:

CAT I: Los materiales de categoría I son los necesarios para conectar a los circuitos en los que las medidas son tomadas para limitar las sobretensiones provisionales a un nivel reducido apropiado. Ejemplo: circuitos electrónicos protegidos. CAT II: Los materiales de categoría II son los consumidores de energía, alimentados a partir de instalación fija. Ejemplo: alimentación de aparatos domésticos o herramientas portátiles. CAT III: Los materiales de categoría III son los de las instalaciones fijas y en el caso en que la fiabilidad y la disponibilidad del material fueran objeto de asignaciones particulares. Ejemplo: alimentación de máquinas o aparatos industriales. CAT IV: Los materiales de categoría IV se utilizan al principio de la instalación. Ejemplo: entrada de energía. - La utilización del aparato de prueba de pararrayos / megaohmímetro implica que el usuario respete las reglas de seguridad habituales que permiten: * protegerse contra los peligros debidos a la corriente eléctrica, * proteger el aparato contra todo mal manejo. - Los cables y accesorios de conexión realizados deben estar de conformidad con la norma IEC 61010-2-031 + A2 y diseñados para una tensión asignada y una categoría de sobretensión al menos iguales a las de los circuitos en los cuales se efectúan las medidas.

Este aparato suministra una tensión continua superior a 500 V en el calibre 200 MΩ y en el calibre prueba de pararrayos. Nunca toque la punta de la sonda cuando el pulsador de la sonda está accionado.

Nunca excedas los límites de protección indicados en las especificaciones. Características de cada tipo de medida.

1.1.3.

Símbolos

Consulte el manual de instrucciones, un uso incorrecto que pueda hacer al aparato o sus componentes.

Aparato protegido por doble aislamiento o aislamiento reforzado

Peligro alta tensión

Borne de casa

Conforme a la directiva WEEE 2002/96/EC

1.1.4. Consignas

• Todo ajuste, mantenimiento o reparación del aparato de prueba de pararrayos / megaohmímetro bajo tensión sólo debe ser efectuado por personal calificado, después de haber tomado en cuenta el contenido de las presentes instrucciones.
• Una persona calificada es una persona familiarizada con la instalación, la construcción, la utilización y los peligros presentados. Está autorizada a poner en servicio y fuera de servicio la instalación y los equipos de conformidad con las reglas de seguridad.
• Antes de partir el aparato, desconéctelo obligatoriamente de todos los circuitos de medida y cerciórese de que no esté cargado de electricidad estática, lo que podrá ocasionar la destrucción de los elementos internos.
• Cuando el aparato está abierto, ciertos condensadores internos pueden conservar un potencial peligroso incluso después de haber puesto el aparato fuera de tensión.
• En caso de defectos o de condiciones anormales, poner el aparato fuera de servicio e impida su uso hasta que se haya verificado.
• Se recomienda cablear o insertar el elemento que se debe probar antes de iniciar la medida.
• Coloque el conmutador en OFF cuando no esté utilizando el aparato.

1.2. Dispositivos de seguridad

• El conmutador tiene 2 topes que limitan su rotación.
• No se puede acceder a la caja de la pila sin haber desconectado antes los cables de medida.
• Un indicador (indicador luminoso en la esfera del aparato) indica la presencia eventual de tensión de red eléctrica.

1.3. Garantía

Al igual que para todos los aparatos de medida o de ensayo, se requiere una verificación periódica.

Para las verificaciones y calibraciones de sus aparatos, diríjase a los laboratorios de metrología acreditados (solicítenos la relación).

1.5. Reparación

Para toda intervención en el marco de la garantía o fuera de dicho marco, envíe el aparato a su distribuidor.

1.6. Mantenimiento

Limpie el instrumento con un trapo húmedo y jabón. Nunca utilice productos abrasivos, ni disolventes.

2. DESCRIPCIÓN DEL APARATO

Este aparato de prueba de pararrayos, asociado a un megaohmímetro, está diseñado para ofrecerle una garantía de seguridad, una protección máxima y un nivel de rendimiento sin igual. Le permite medir las resistencias de aislamiento de los circuitos de tierra.

Se trata de un instrumento de medida profesional, portátil, autónomo, destinado a los electricistas, que permite medir las siguientes magnitudes:

• tensión de los pararrayos
• resistencias de aislamiento hasta 2000 MΩ bajo 500 Vcc, resistencias de aislamiento hasta 200 MΩ bajo 250 Vcc, resistencias de aislamiento hasta 20 MΩ bajo 50 Vcc

Se puede acceder a estas magnitudes mediante un conmutador rotativo.

2.1. Alimentación

El aparato está alimentado por 3 pilas de 1,5 V estándar (como LR03) que le garantizan una autonomía de aproximadamente 1500 medidas de 5 s.

2.1.1. Autoverificación de las pilas: PRUEBA

Antes de llevar a cabo una serie de medidas, es importante verificar que las pilas que alimentan el aparato estén en buen estado.

Una posición PRUEBA permite indicar el estado de las pilas (presionar el botón pulsador de la sonda).

Aparecen en el frontal de datos dos zonas de color diferente:

Zona negra = pilas cargadas,

Zona roja = pilas descargadas.

2.1.2. Reemplazo de las pilas

Desconecte los cables de prueba de los circuitos de medida, ponga el conmutador rotativo en la referencia OFF y retire los cables de prueba del aparato o el módulo soporte pararrayos del aparato.

Para cambiar las pilas del aparato, proceda de la siguiente manera:

1. Quite los 4 tornillos situados en la parte de atrás del aparato.
2. Retire la caja inferior.
3. Reemplace las pilas, verificando la polaridad.
4. Vuelva a cerrar el aparato.

2.2. Frontal de datos

La indicación de la medida es de tipo analógico. El aparato está equipado con un frontal de datos graduado y con una aguja.

Este frontal está graduado de tal forma que se obtenga una lectura directa, sin factor multiplicador (graduación logarítmica); la longitud de escalas es de 79 mm (arco circular según la norma IEC 51):

• escala de prueba de pararrayos graduada de 0 V a 600 VCD (escala negra)
• escala logarítmica para el calibre 2000 MΩ 500 V (escala azul)
• escala logarítmica para el calibre 200 MΩ 250 V (escala azul)
• escala logarítmica para el calibre 20 MΩ 50 V (escala azul)
• escala de prueba que consta de 2 colores (escala roja y blanca)

2.3. Terminales de entrada

Las medidas se efectúan:

• con una sonda españica conectada a los terminales de entrada por un cable gris y una toma de tres bornes, así como un cable negro y una punta de prueba o una pinza cocodrilo,
• o, con un módulo soporte pararrayos equipado de 4 bornes machos que se conectan a los 4 terminales de entrada de la caja del instrumento.

2.3.1. Módulo soporte pararrayos

Este módulo es una caja moldeada con 4 bornes machos que se colocan en el aparato de prueba de pararrayos.

La cara delantera del módulo comprende:

• dos marcos para alojar dos diferentes tipos de pararrayos.
• un conmutador de guía para selección, en el momento de la prueba, uno u otro de los dos pararrayos (de tipo acoplado),
• un botón pulsador que permite iniciar la prueba de pararrayos.

2.3.2. Sonda

La sonda permite activar las medidas directamente desde la punta de prueba gracias a un botón pulsador. Esta sonda consta de tres partes:

1. Un extremo que comprende:
2. una punta de prueba con un diámetro de 4 mm y una longitud de 18 mm
3. un botón pulsador que permite iniciar las pruebas de pararrayos externo o las pruebas de resistencia de aislamiento
4. Un cable compuesto de 3 cables de diámetro 0,5 mm y de una longitud de 1,5 m
5. Una toma de tres bornes que se conecta en el aparato de medida.

Esta toma está equipada de un dispositivo de detección de error, evitando así cualquier error de conexión.

3.1. Prueba de pararrayos

Coloque el conmutador en la posición

Las medidas de pararrayos se pueden efectuar de dos formas diferentes:

a) Medida sobremesa

El aparato está equipado con un módulo soporte de pararrayos. El pararrayos que se debe probar se inserta en el alojamiento apropiado. Accione el botón pulsador del módulo para iniciar la medida.

b) Medida en el terreno

Conecte al aparato el cable de masa y la sonda con toma de tres bornes. Coloque las dos puntas de prueba de los cables en los extremos del pararrayos a probar. Accione el botón pulsador de la sonda para iniciar la medida. Para la medida, se puede usar el accesorio pinza soporte pararrayos.

Leer directamente la tensión en la escala 600 V:

• Precisión: ±10 % de la amplitud de escala en las condiciones de referencia. Tensión de salida en vacío < 950 V CD. Corriente de cortocircuito < 400 μA.

El módulo soporte de pararrayos y la pinza soporte pararrayos no se deben conectar a circuitos con tensión.

3.2. Medida de resistencia de aislamiento a 50V/20 MΩ o 100V/200 MΩ o 500V/2000 MΩ

En los bornes de la resistencia que se ha de medir, se genera la alta tensión. La caída de tensión medida en los bornes de una resistencia interna conocida en serie con la resistencia que se ha de medir, permite deducir su valor.

Los ensayos deben efectuarse solo en circuitos que no estén bajo tensión (el indicador de red en el frontal de datos del aparato debe estar absolutamente apagado después de la conexión de los cables y antes de pulsar el botón de la sonda).

Los resultados de medida pueden estar falseados por las impedancias de los circuitos adicionales conectados en paralelo o por corrientes transitorias.

Gama de medida:

100 kΩ a 20 MΩ bajo 50 V; 100 kΩ a 200 MΩ bajo 100 V; 5 MΩ a 2000 MΩ bajo 500 V

500 kΩ según IEC 61557-2, con prueba de batería en el área negra

En circuito abierto (Rx infinito), la aguja llega al tope a la derecha.

La lectura del valor medido se efectúa en tres escalas logarítmicas específicas: 2000 MΩ / 500 V, 200 MΩ / 100 V y 20 MΩ / 50 V, que cubren cada una 3 décadas.

Corriente de medida: ≥ 1 mA para R = 500 kΩ

≤4 mA en cortocircuito

• Protección de las entradas: hasta 600 V CA
• Tensiones en vacío:

<75 Vcc en el calibre 50 V

< 150 Vcc en el calibre 100 V

< 750 Vcc en el calibre 500 V

Precisión:

clase 10 (10% de la amplitud de escala en las condiciones de referencia)

4. CARACTERÍSTICAS GENERALES

4.1. Características

Seguridad de conformidad con IEC 61010-1 + A1 + A2 clase 2, CAT III 300 V con respecto a tierra, grado de contaminación 2, excepto la pinza soporte pararrayos y el módulo soporte de pararrayos

Compatibilidad electromagnética Emisión: EN 61326-1 CEM

Inmunidad: EN 61326-1

Condiciones ambientales

Temperatura de referencia 18°C a 28°C

Temperatura de uso 0°C a 45°C

Altitud inferior a 2000 m

Humedad relativa del 80% hasta 31°C

Influencia de la temperatura 0,1 veces la clase /°C

Grado de protección

Alimentación

3 pilas

pseudo alcalina 1,5 V (LR03)

Autonomía

típica 1500 medidas de 5 s

Características mecánicas

Dimensiones 155 x 98 x 40 mm

Peso 350g

Peso del módulo 110g

4.2. Para los pedidos

Aparato de prueba de pararrayos / megaohmímetro MX0604

Entregado con

Un módulo separable soporte de pararrayos

Una sonda de mando a distancia

Una punta de contacto roja

Un cable negro de 1,2 m de longitud, sin ranura, con punta de prueba integrada

Una pinza cocodrilo negra

Una pinza soporte pararrayos

Una correa colocada en el aparato

Tres pilas alcalinas LR03 sin colocar en el aparato

Un manual de funcionamiento en 5 idiomas

Un maletín para el transporte

Repuesto

Un módulo separable soporte de pararrayos... HX0015

Una sonda de mando a distancia... HA1340

Un juego de 2 puntas de contacto (negra + roja)... HA2045

Un cable negro de 1,2 m de longitud, sin ranura, con punta de prueba integrada... HX2003

Una pinza cocodrilo negra HA2050

Una pinza soporte pararrayos... HX0017

Una correa a colocar en el aparato... AF009701S

Un maletín para el transporte... HX0016
