MODE D'EMPLOI MX 604 METRIX

Notice de fonctionnement FRANÇAIS Chapitre

Testeur de parafoudres

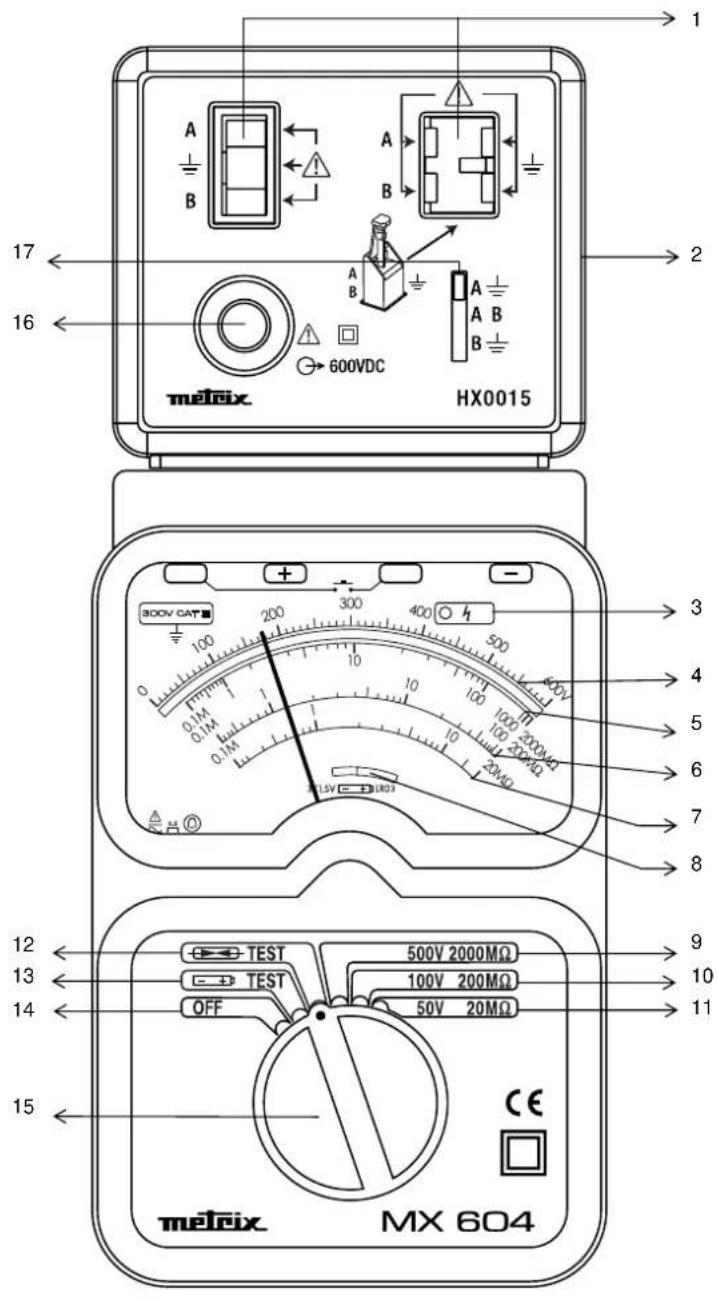

LÉGENDE

1 Supports parafoudres 2 Module de test parafoudre 3 Voyant de présence tension 4 Échelle test parafoudre en volts 5 Échelle 2000 MΩ - 500 V 6 Échelle 200 MΩ - 100 V 7 Échelle 20 MΩ - 50 V 8 Échelle test batterie

9 Résistance d'isolement 2000 MΩ - 500 V 10 Résistance d'isolement 200 MΩ - 100 V 11 Résistance d'isolement 20 MΩ - 50 V 12 Position test parafoudre 13 Position test batterie 14 Position OFF 15 Commutateur de sélection de mesure 16 Bouton poussoir de lancement des tests parafoudre 17 Commutateur à glissière de sélection de parafoudre

CAPTION

1.1. Précautions et mesure de sécurité 1

1.1.1. Avant utilisation 1 1.1.2. Pendant l'utilisation 2 1.1.3. Symboles 2 1.1.4. Consignes 2

1.2. Dispositifs de sécurité 2

1.3. Garantie 2 1.4. Vérification métrologique 2 1.5. Réparation 3 1.6. Entretien 3

2. DESCRIPTION DE L'APPAREIL 3

2.1. Alimentation 3

2.1.1. Auto-vérification des piles 3 2.1.2. Remplacement des piles 3

2.2. Cadran 4

2.3. Bornes d'entrée 4

2.3.1. Module support parafoudres 4 2.3.2. Sonde 4

3. DESCRIPTION FONCTIONNELLE 5

3.1. Test de parafoudre 5 3.2. Mesure de résistance d'isolement sous 50 V / 20 MΩ ou 100 V / 200 MΩ ou 500 V / 2000 MΩ

4. CARACTÉRISTIQUES GÉNÉRALES 6

4.1. Caractéristiques 6 4.2. Pour commander 6

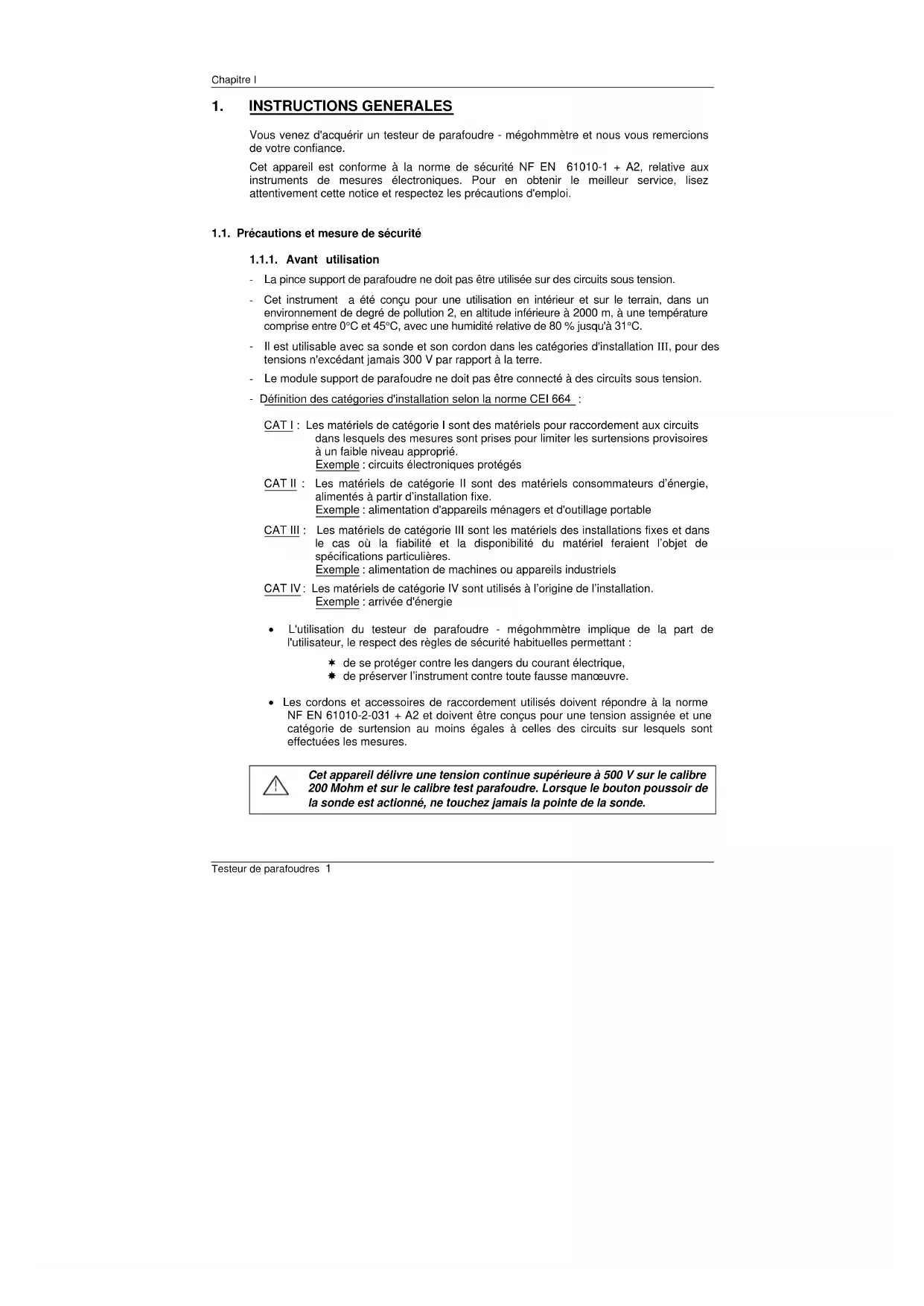

1. INSTRUCTIONS GÉNÉRALES

Vous venez d'acquérir un testeur de parafoudre - mégohmmètre et nous vous remercions de votre confiance.

Cet appareil est conforme à la norme de sécurité NF EN 61010-1 + A2, relative aux instruments de mesures électroniques. Pour en obtenir le meilleur service, lisez attentivement cette notice et respectez les précautions d'emploi.

1.1. Précautions et mesure de sécurité

1.1.1. Avant utilisation

• La pince support de parafoudre ne doit pas être utilisée sur des circuits sous tension.
• Cet instrument a été conçu pour une utilisation en intérieur et sur le terrain, dans un environnement de degré de pollution 2, en altitude inférieure à 2000 m, à une température comprise entre 0 °C et 45 °C, avec une humidité relative de 80 % jusqu'à 31 °C.
• Il est utilisable avec sa sonde et son cordon dans les catégories d'installation III, pour des tensions n'excédant jamais 300 V par rapport à la terre.
• Le module support de parafoudre ne doit pas être connecté à des circuits sous tension.
• Définition des catégories d'installation selon la norme CEI 664 :

CAT I : Les matériels de catégorie I sont des matériels pour raccordement aux circuits dans lesquels des mesures sont prises pour limiter les surtensions provisoires à un faible niveau approprié. Exemple : circuits électroniques protégés. CAT II : Les matériels de catégorie II sont des matériels consommateurs d'énergie, alimentés à partir d'une installation fixe. Exemple : alimentation d'appareils ménagers et d'outillage portable. CAT III : Les matériels de catégorie III sont les matériels des installations fixes et dans le cas où la fiabilité et la disponibilité du matériel feraient l'objet de spécifications particulières. Exemple : alimentation de machines ou appareils industriels. CAT IV : Les matériels de catégorie IV sont utilisés à l'origine de l'installation. Exemple : arrivée d'énergie.

• L'utilisation du testeur de parafoudre - mégohmmètre implique de la part de l'utilisateur, le respect des règles de sécurité habituelles permettant :
• de se protéger contre les dangers du courant électrique,
• de préserver l'instrument contre toute fausse manœuvre.
• Les cordons et accessoires de raccordement utilisés doivent répondre à la norme NF EN 61010-2-031 + A2 et doivent être conçus pour une tension assignée et une catégorie de surtension au moins égales à celles des circuits sur lesquels sont effectuées les mesures.

Cet appareil délivre une tension continue supérieure à 500 V sur le calibre 200 Mohm et sur le calibre test parafoudre. Lorsque le bouton poussoir de la sonde est actionné, ne touchez jamais la pointe de la sonde.

1.1.2. Pendant l'utilisation

Ne dépassez jamais les valeurs limites de protection indiquées dans les spécifications propres à chaque type de mesure.

1.1.3. Symboles

Reportez-vous à la notice de fonctionnement. Une utilisation incorrecte peut endommager l'appareil et mettre en jeu votre sécurité.

Appareil protégé par une double isolation ou une isolation renforcée.

Risque de choc électrique

Terre

Conformément à la directive WEEE 2002/96/EC

1.1.4. Consignes

• Tout réglage, entretien ou réparation du testeur de parafoudre - mégohmètre ne doit être effectué que par un personnel qualifié, après prise en compte des instructions de la présente notice.
• Une personne qualifiée est une personne familière avec l'installation, la construction, l'utilisation et les dangers représentés. Elle est autorisée à mettre en service et hors service l'installation et les équipements conformément aux règles de sécurité.
• Avant toute ouverture de l'appareil, déconnectez-le impérativement de tout circuit de mesure et assurez-vous de ne pas être chargé d'électricité statique, ce qui pourrait entraîner la destruction d'éléments internes.
• Lorsque l'appareil est ouvert, certains condensateurs internes peuvent conserver un potentiel dangereux même après avoir mis l'appareil hors tension.
• En cas de défauts ou contraintes anormales, mettre l'appareil hors service et empêchez son utilisation jusqu'à ce qu'il soit procédé à sa vérification.
• Il est recommandé de câbler ou insérer l'élément à tester avant tout déclenchement de la mesure.
• Placez le commutateur sur OFF lorsque l'appareil n'est pas utilisé.

1.2. Dispositifs de sécurité

• Le commutateur compte 2 butées limitant sa rotation.
• Il est impossible d'accéder au boîtier de la pile sans avoir, au préalable, déconnecté les cordons de mesure.
• Un indicateur (voyant sur le cadran de l'appareil) signale la présence éventuelle d'une tension secteur.

1.3. Garantie

La garantie s'exerce, sauf stipulation expresse, pendant 12 mois après la date de mise à disposition du matériel (extrait de nos conditions générales de vente pouvant être communiquées sur demande).

1.4. Vérification métrologique

Comme tous les appareils de mesure ou d'essais, une vérification périodique est nécessaire.

Pour les vérifications et étalonnages de vos appareils, adressez-vous à nos laboratoires de métrologie accrédités COFRAC ou aux agences MANUMESURE.

Renseignements et coordonnées sur demande : Tél. [phone] Fax [phone]

1.5. Réparation

Réparation sous garantie et hors garantie

Adressez vos appareils à l'une des agences régionales MANUMESURE agréées.

Réparation hors de France métropolitaine

Pour toute intervention sous garantie ou hors garantie, retournez l'appareil à votre distributeur.

1.6. Entretien

Nettoyer l'instrument avec un chiffon légèrement imbibé d'eau savonneuse. Laisser sécher avant utilisation. Ne jamais utiliser de produits abrasifs, ni de solvants.

2. Description de l'appareil

Ce testeur de parafoudre, associé à un mégohmmètre, est conçu pour vous donner une haute garantie de sécurité, une protection maximale et un niveau de performance inégalé. Il permet la mesure de résistance d'isolement des circuits de terre.

C'est un instrument de mesure professionnel, portable, autonome, destiné aux électriciens, permettant de mesurer les grandeurs suivantes, accessibles au moyen d'un commutateur rotatif :

• tension des parafoudres
• résistance d'isolement jusqu'à 2000 MΩ sous 500 Vdc
• résistance d'isolement jusqu'à 200 MΩ sous 100 Vdc
• résistance d'isolement jusqu'à 20 MΩ sous 50 Vdc

2.1. Alimentation

L'alimentation de l'appareil se fait à partir de 3 piles 1,5 V standard (type LR03) qui lui assurent une autonomie d'environ 1500 mesures de 5 s.

2.1.1. Auto-vérification des piles :

Avant d'effectuer une campagne de mesures, il est important de vérifier que les piles alimentant l'appareil sont bonnes.

La position TEST du commutateur renseigne sur l'état des piles (appui nécessaire sur le bouton de la sonde).

Deux zones de couleurs différentes sont représentées sur le cadran :

• si l'aiguille se positionne dans la zone noire, les piles sont chargées ;
• si l'aiguille se positionne dans la zone rouge, les piles ne sont pas suffisamment chargées. Il faut alors les remplacer.

2.1.2. Remplacement des piles

Déconnectez les cordons de test des circuits de mesure, mettez le commutateur rotatif sur la fonction OFF et enlevez les cordons de test ou le module support parafoudre de l'appareil.

Pour remplacer les piles de l'appareil, procédez de la façon suivante :

1. Otez les 4 vis situées au dos de l'appareil.
2. Enlevez le boîtier inférieur.
3. Remplacez les piles, en contrôlant la polarité.
4. Refermez l'appareil.

2.2. Cadran

L'indication de la mesure est de type analogique. Le testeur de parafoudre est équipé d'un cadran gradué et d'une aiguille.

Le cadran est gradué de manière à avoir une lecture directe, sans facteur multiplicateur (graduation logarithmique); la longueur d'échelle est de 79 mm (arc circulaire suivant la norme CEI 51):

• échelle testeur de parafoudre graduée de 0 V à 600 VDC (échelle noire)
• échelle logarithmique pour le calibre 2000 MΩ / 500 V (échelle bleue)
• échelle logarithmique pour le calibre 200 MΩ / 100 V (échelle bleue)
• échelle logarithmique pour le calibre 20 MΩ / 50 V (échelle bleue)
• échelle -TST composée de 2 couleurs (échelle blanche et rouge)

2.3. Bornes d'entrée

Les mesures sont effectuées :

• soit avec une sonde spécifique reliée aux bornes d'entrée par un cordon gris et une prise tripode, ainsi qu'avec un cordon noir et une pointe de touche ou une pince crocodile,
• soit avec un module support parafoudre équipé de 4 douilles mâles qui viennent se connecter aux 4 bornes d'entrée du boîtier de l'instrument.

2.3.1. Module support parafoudres

Ce module est un boîtier moulé avec 4 douilles mâles qui viennent se connecter sur le testeur de parafoudre.

La face avant du module comprend :

• deux empreintes pour loger deux différents types de parafoudres,
• un commutateur à glissière pour sélectionner, au moment du test, l'un ou l'autre des deux parafoudres (de type jumelé),
• un bouton poussoir qui permet de lancer le test de parafoudre

2.3.2. Sonde

La sonde permet le déclenchement des mesures directement au niveau de la pointe de touche grâce à un bouton poussoir. Cette sonde est équipée de trois parties :

1. Un embout comprenant :
2. une pointe de touche diamètre 4 mm et longueur 18 mm
3. un bouton poussoir qui permet de lancer les tests de parafoudre démonté ou les tests de résistance d'isolement
4. Un câble composé de 3 fils de diamètre 0,5 mm et d'une longueur de 1,5 m
5. Une prise tripode qui se branche sur l'appareil de mesure.

Cette prise est munie d'un détrompeur évitant ainsi toute erreur de branchement.

3. DESCRIPTION FONCTIONNELLE

3.1. Test de parafoudre

Placez le commutateur sur la position

Les mesures de parafoudre peuvent être effectuées de deux façons différentes :

a) Test de parafoudre démonté

L'appareil est muni de son module support de parafoudre. Le parafoudre à tester est alors inséré dans le logement approprié. Actionnez le bouton poussoir du module pour lancer la mesure.

b) Test de parafoudre in-situ

Connectez à l'appareil le cordon de masse et la sonde avec prise tripode. Placez les deux pointes de toucher des cordons sur les extrémités du parafoudre à tester. Actionnez le bouton poussoir de la sonde pour lancer la mesure. Pour cette mesure, l'accessoire «pince support parafoudre» peut être utilisé.

Faire la lecture directe de la tension sur l'échelle 600 V :

• Précision : classe 10, 10 % de l'étendue d'échelle dans les conditions de référence. Tension de sortie à vide < 950 V DC. Courant de court-circuit < 400 μA

Le module support de parafoudre et la pince support de parafoudre ne doivent pas être connectés à des circuits sous tension.

3.2. Mesure de résistance d'isolement sous 50 V / 20 MΩ, 100 V / 200 MΩ, 500 V / 2000 MΩ

La haute tension est générée aux bornes de la résistance à mesurer. La chute de tension prélevée aux bornes d'une résistance interne connue en série avec la résistance à mesurer permet d'en déduire sa valeur.

Les essais ne doivent être effectués que sur des circuits hors tension (le voyant secteur sur le cadran de l'appareil doit absolument être éteint après connexion des cordons et avant appui sur le bouton poussoir de la sonde).

Les résultats de mesure peuvent être faussés par les impédances de circuits additionnels connectés en parallèle ou par des courants transitoires.

Gamme de mesure : 100 kΩ à 20 MΩ sous 50 V, 500 kΩ selon CEI 61557-2, avec test batterie dans la zone noire

En circuit ouvert (Rx infinie), l'aiguille vient en butée à droite.

La lecture de la valeur mesurée se fait sur trois échelles logarithmiques spécifiques : 2000 MΩ / 500 V, 200 MΩ / 100 V et 20 MΩ / 50 V, couvrant chacune 3 décades.

Courant de mesure : ≥ 1 mA pour R = 500 kΩ, ≤ 4 mA en court-circuit. Protection des entrées : jusqu'à 600 V eff. Tensions à vide : < 75 V DC sur le calibre 50 V, < 150 V DC sur le calibre 100 V, < 750 V DC sur le calibre 500 V. Précision : classe 10 (10 % de l'étendue d'échelle dans les conditions de référence)

4. CARACTÉRISTIQUES GÉNÉRALES

4.1. Caractéristiques

Sécurité selon NF EN 61010-1 + A2

classe 2, CAT III 300 V par rapport à la terre

degré de pollution 2, sauf module support

parafoudre et pince support parafoudre

Compatibilité électromagnétique (CEM) : Émission NF EN 61326-1

Immunité NF EN 61326-1

Environnement

Température de référence : 18 °C à 28 °C

Température d'utilisation : 0 °C à 45 °C

Utilisation en intérieur

Altitude < 2000 m

Humidité relative : 80 % jusqu'à 31 °C

Influence de la température : 0,1 fois la classe / °C

Protection de l'appareil : IP 40 / IK 04

Alimentation

3 piles alcalines type 1,5 V (LR03)

Autonomie typique : 1500 mesures de 5 s

Caractéristiques mécaniques

Dimensions : 155 × 98 × 40 mm

Masse (sans pile) : 350 g

Masse du module : 110 g

4.2. Pour commander

Testeur de parafoudre - mégohmmètre MX0604

État de livraison

Un module détachable support de parafoudres

Une sonde de commande déportée

Une pointe de touche rouge

Un cordon noir de 1,2 m, droit-droit, sans gorge, avec pointe de touche intégrée

Une pince crocodile noire

Une pince support parafoudre

Une sangle montée sur l'appareil

Trois piles alcalines LR03 non montées dans l'appareil

Une notice de fonctionnement en 5 langues

Une mallette de transport

Rechanges

Un module détachable support de parafoudres .HX0015

Une sonde de commande déportée . HA1340

Un jeu de pointes de touche (rouge et noire) . HA2045

Un cordon noir de 1,2 m droit-droit, sans gorge, avec pointe de touche intégrée .HX2003

Un jeu de pinces crocodiles (rouge et noire) . HA2050

Une pince support parafoudre . HX0017

Une sangle à monter sur l'appareil. .AF009701S

Une mallette de transport. HX0016

2.3. Bornes d'entrée 25

2.3.1. Module support parafoudres 25 2.3.2. Sonde 25

3. FONCTIONNEMENT 26

3.1. Test parafoudres 26 3.2. Mesure de la résistance d'isolement avec 50 V/20 MΩ ou 100 V/200 MΩ

o 500 V/2000 MΩ 26

4. CARACTÉRISTIQUES GÉNÉRALES

4.1. Caractéristiques 27 4.2. Pour commander 27

1. INSTRUCTIONS GÉNÉRALES

Zone noire = batteries chargées,

Zone rouge = batteries déchargées.

2.3. Bornes d'entrée

3 piles alcalines 1,5 V (LR03)

1.1.2. Pendant l'utilisation
