GXV3601_LL - Cámara de vigilancia GRANDSTREAM - Manual de uso y guía de instrucciones gratis

Tipo de producto	Cámara de vigilancia IP
Marca	Grandstream
Modelo	GXV3601_LL
Dimensiones (objetivo)	36 × 52 × 52 mm
Peso (objetivo)	95 g
Alimentación	12 V CC o PoE (Power over Ethernet)
Conectividad de red	Puerto Ethernet RJ45 10/100
Objetivo	Varifocal 3,5–8 mm, F1.4, montura CS, formato 1/3"
Ángulo de visión horizontal	81°
Funciones principales	Visión nocturna, detección de movimiento, entrada/salida de alarma, PTZ RS485, micrófono, altavoz, almacenamiento en tarjeta SD y llave USB
Resolución de video	Hasta 720p (no especificado precisamente)
Temperatura de funcionamiento	-10 °C a +55 °C
Humedad de funcionamiento	10 % a 90 % HR (sin condensación)
Seguridad	No abrir, no usar alimentación de terceros, no exponer fuera de los rangos de temperatura/humedad
Mantenimiento y limpieza	Limpiar con un paño suave y seco; evitar disolventes
Piezas incluidas	Caja de alimentación 12 V, conector de cables verde, guía de instalación rápida
Reparabilidad	No desmontar; contactar al soporte técnico de Grandstream
Configuración predeterminada	Dirección IP: 192.168.1.168, credenciales: admin / admin
Software requerido	Internet Explorer con complemento GSViewerX.cab

Preguntas frecuentes - GXV3601_LL GRANDSTREAM

¿Cómo conectar el GXV3601 a mi red?

Puede usar la alimentación de 12 V CC (opción A) o PoE (opción B). Conecte el cable Ethernet al puerto de red y a su switch/router. Para PoE, asegúrese de que el puerto Ethernet esté prealimentado.

¿Cuál es la dirección IP predeterminada del GXV3601?

La dirección IP predeterminada es 192.168.1.168. Configure su PC con una dirección fija en la misma subred (ej: 192.168.1.x) y máscara 255.255.255.0.

¿Cuáles son las credenciales predeterminadas para acceder a la interfaz web?

El nombre de usuario es admin y la contraseña es admin.

¿Por qué no veo el video después de acceder a la página web?

Debe instalar el complemento GSViewerX.cab proporcionado por Grandstream. Autorice la instalación en Internet Explorer, luego actualice la página y haga clic en el botón de reproducción.

¿Puedo usar un cable de alimentación no incluido?

No, use únicamente la caja de alimentación incluida. El uso de un adaptador de terceros puede dañar el dispositivo.

¿Cómo restablecer el GXV3601 a los ajustes de fábrica?

El botón RESET se encuentra en el panel. Manténgalo presionado durante aproximadamente 10 segundos hasta que los indicadores parpadeen.

¿Qué tipo de tarjeta SD es compatible?

El GXV3601 es compatible con tarjetas SD para almacenamiento local. La capacidad máxima no está especificada, pero las tarjetas SD estándar de hasta 32 GB deberían funcionar.

¿Puedo usar un micrófono externo?

Sí, el GXV3601 tiene una entrada de micrófono (borne A/B/W). Puede conectar un micrófono externo.

¿Cuál es la temperatura de funcionamiento permitida?

La cámara puede funcionar entre -10 °C y +55 °C. No la exponga a temperaturas fuera de este rango.

¿Dónde puedo descargar el manual de usuario completo?

El manual completo está disponible en el sitio web de Grandstream en la dirección: http://www.grandstream.com/support/gxv_series_surveillance/gxv3601/documents/gxv3601_usermanual_english.pdf (en inglés).

MANUAL DE USUARIO GXV3601_LL GRANDSTREAM

• No intente abrir, desarmar o modificar la unidad
• No use un adaptador de corriente de otra marca
• No exponga esta unidad a temperaturas fuera de este rango: -10 °C ^o a +55 °C
• No exponga esta unidad a condiciones húmedas fuera del rango de 10 a 90 % RH (no condensadas)

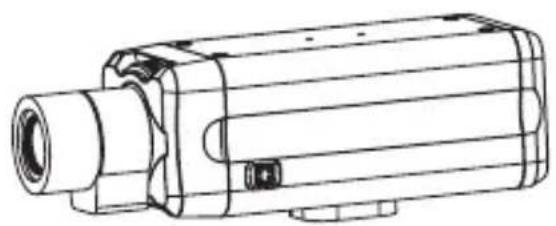

Contenido

Adaptador de corriente

Guía de Instalación Rápida

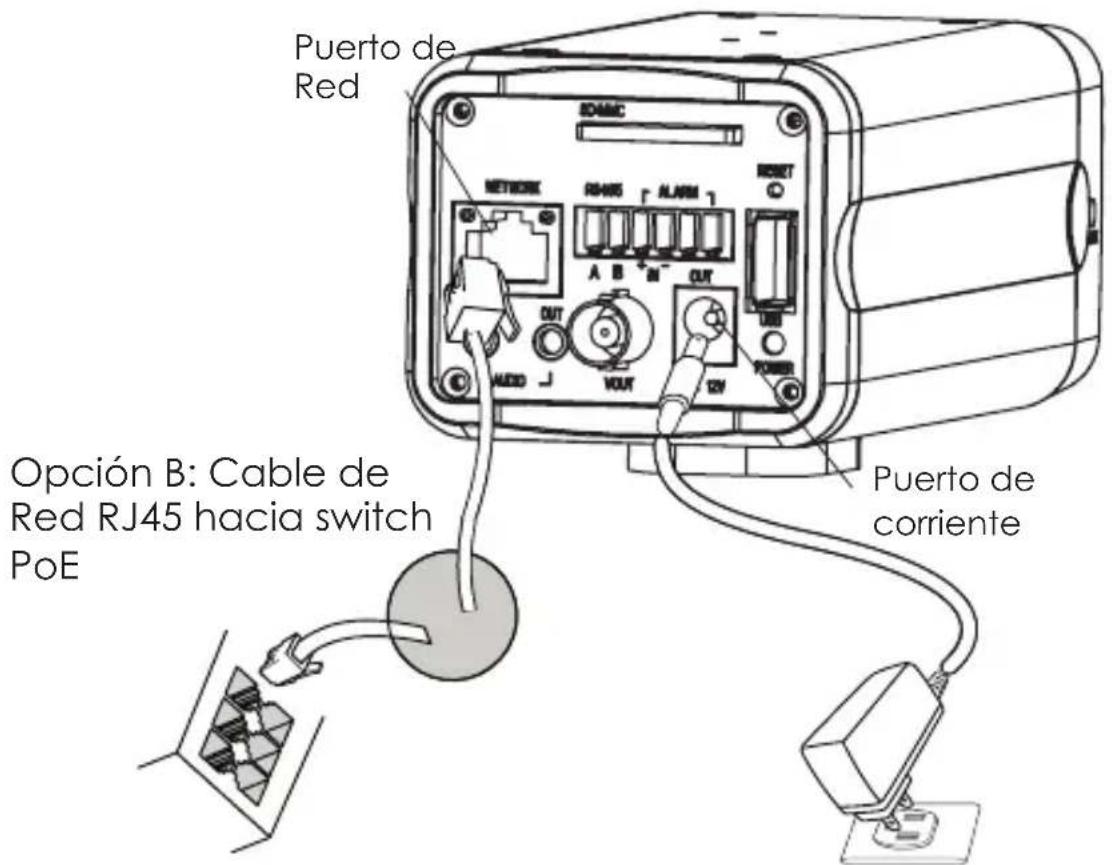

Conexión del GXV3601

Observe la ilustración de abajo cuando siga las instrucciones en la pagina siguiente

Puerto de Red Opción B: Cable de Red RJ45 hacia switch PoE Puerto de corriente

Opción A: Adaptador de corriente hacia toma de corriente

Nota: Utilice solo una opción A o B

Si el usuario elije opción A,

Paso 1: Conecte el conector pequeño y redondo del adaptador de corriente en el puerto de corriente. Conecte el otro extremo en la toma de corriente.

Paso 2: Conecte el cable de red RJ45 en el Puerto de red. Conecte el otro extreme en el hub/switch/router.

Si el usuario elije opción B:

Paso 1: Conecte el cable de red RJ45 en el puerto de red. Conecte le otro extremo en el switch de PoE.

Configuración del GXV3601

Configure el GXV3601 usando el Explora- dor Internet de Microsoft

Paso 1: Conecte su PC y el GXV3601 a la misma red.

Paso 2: Coloque la IP de su PC en 192.168.1.X. Coloque la mascara de red en 255.255.255.0.

Paso 3: Abra su explorador de Internet Microsoft. Coloque 192.168.1.168 en la barra de dirección.

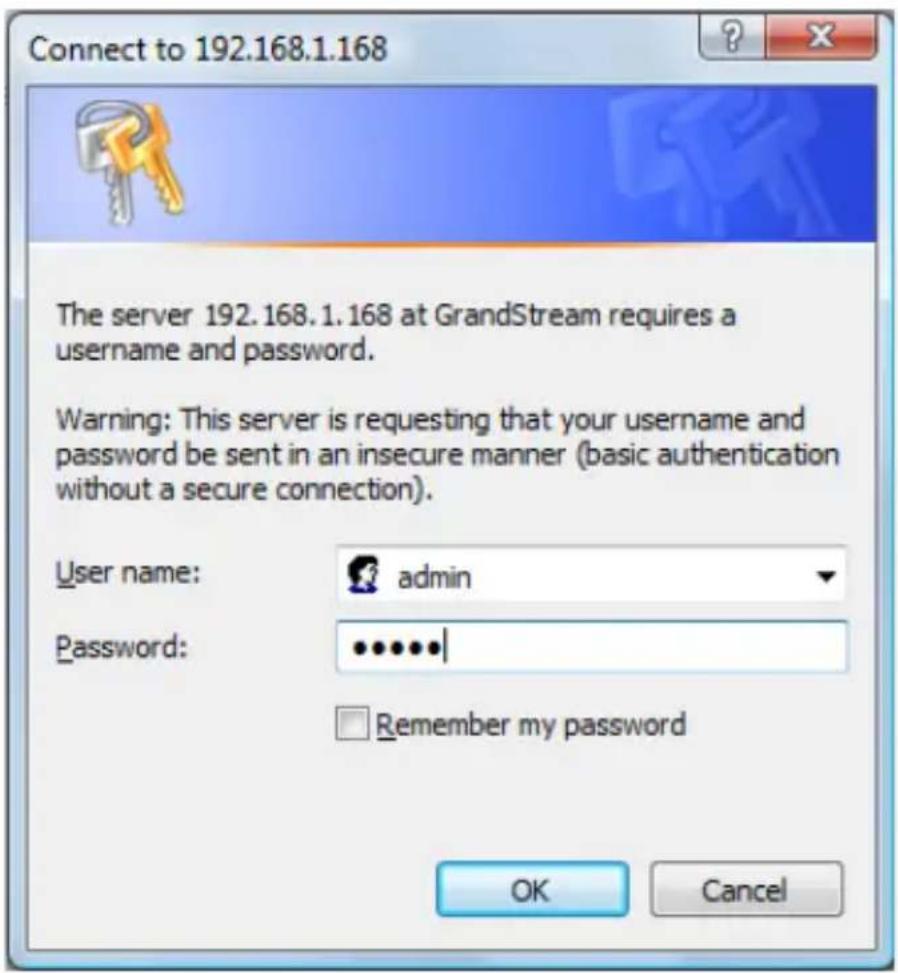

Paso 4: Una ventanilla saldrá pidiendo ingresar el nombre de usuario y contraseña. El nombre de usuario por defecto para el administrador es “admin” y “admin”.

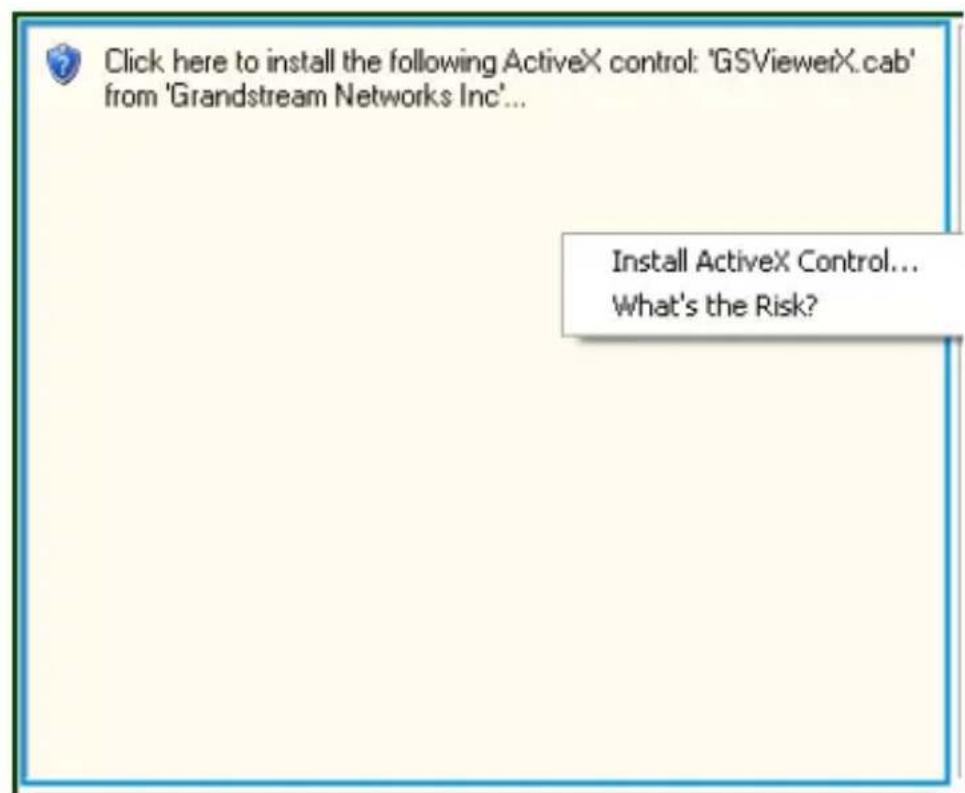

Paso 5: Luego de ingresar a la pagina web, su explorador le indicara que “ Esta pagina quiere instalar el siguiente add-on: GSViewerX.cab desde “Grandstream Networks Inc.”. Instale el add-on siguiendo las instrucciones.

Paso 6: Luego de instalar el GSViewX.cab con éxito, el usuario podrá ver la pagina principal mostrando las siguientes figuras. Haga Click en el botón de PLAY para ver el video.

ZOOM FOCUS SPEED BRIGHTNESS CONTRAST SATURATION

Paso 7: Para mas configuraciones vaya al menú principal a la izquierda.

Por favor baje el manual de usuario y FAQ para mas instrucciones de configuracion:

http://www.grandstream.com/support/gxv_series_surveillance/gxv3601/documents/gxv3601_usermanual_english.pdf

GXV3601 Diagrama de Conex-

Entrada de Alarma Salida de Alarma Memoria SD Disco USB RS-485 PTZ NETWORK A B N OUT DC 12V PC INTERNET Microfono Parlante 12V

GXV3601 Especificaciones del Lente

Especificaciones del Lente

Montura del Lente CS
Formato del Lente 1/3"
Longitud de Foco Foco variable	3.5 a 8 mm
Apertura (D/F) 1/1.4
Angulo Horizontal 81	°
IRIS DC
Distancia a Objeto Minima 0.20 mt (0.65 pies)
Tamaño(Diametro x Longitud 1 x Longitud 2)	36 X 52 X 52 mm(1.42 X 2.05 X 2.05 in)
Operación Foco (con seguro)
	Zoom (con seguro)
Peso 95 gr (3.35 oz)
