Tipo de producto	Cámara de vigilancia IP
Marca	Grandstream
Modelo	GXV3601
Dimensiones (Diámetro x Largo1 x Largo2)	36 x 52 x 52 mm
Peso	95 g
Alimentación	DC 12V (mediante fuente de alimentación incluida) o PoE IEEE 802.3af
Tipo de lente	Montura CS, Formato 1/3"
Distancia focal	3.5 a 8 mm (varifocal)
Apertura	F1.4
Ángulo de visión horizontal	81°
Distancia mínima del objeto	0.20 m
Almacenamiento	Tarjeta SD, Llave USB
Entradas/Salidas	Entrada de alarma, Salida de alarma, PTZ RS485
Audio	Micrófono integrado, Altavoz
Conectividad de red	Puerto Ethernet RJ45 10/100, PoE
Protocolos compatibles	TCP/IP, HTTP, DHCP, etc. (interfaz web)
Temperatura de funcionamiento	-10°C a +55°C
Humedad de funcionamiento	10% a 90% HR (sin condensación)
Contenido del paquete	Fuente de alimentación, conector de cables, guía de instalación rápida
Configuración predeterminada	Dirección IP: 192.168.1.168, credenciales: admin / admin
Mantenimiento	Limpiar el lente con un paño suave y seco. Evitar la humedad y las temperaturas extremas.
Seguridad	No abrir la carcasa. Utilizar únicamente la fuente de alimentación suministrada.

Preguntas frecuentes - GXV3601 GRANDSTREAM

¿Cómo restablecer la cámara GXV3601 a los ajustes de fábrica?

Mantenga presionado el botón RESET durante aproximadamente 10 segundos hasta que la cámara se reinicie. Los ajustes volverán a los valores predeterminados.

¿Cuál es la dirección IP predeterminada de la cámara?

La dirección IP predeterminada es 192.168.1.168. Asegúrese de que su PC esté en la misma subred (por ejemplo, 192.168.1.x).

¿Cómo acceder a la interfaz de configuración?

Abra Internet Explorer (obligatorio para el complemento ActiveX) e ingrese la dirección IP de la cámara. Use el nombre de usuario admin y la contraseña admin por defecto.

¿La cámara admite alimentación PoE?

Sí, admite Power over Ethernet (PoE) IEEE 802.3af. Puede alimentarla a través de un switch PoE o un inyector PoE.

¿Qué tipo de tarjeta SD es compatible?

La cámara acepta tarjetas SD (probablemente SDHC) para el almacenamiento local de grabaciones. Insértela en la ranura correspondiente.

¿Puedo usar la cámara en exteriores?

La cámara está diseñada para uso interior. Si desea usarla en exteriores, colóquela bajo un techo para protegerla de la intemperie.

¿Cómo conectar la cámara a la red?

Conecte un cable Ethernet RJ45 al puerto de red de la cámara y el otro extremo a un switch, enrutador o hub. Puede usar la alimentación PoE o la fuente de alimentación suministrada.

¿Qué hago si no veo la imagen después de la configuración?

Verifique que el complemento GSViewerX.cab esté instalado en Internet Explorer. Asegúrese también de que el cortafuegos no impida la comunicación. Reinicie el navegador.

¿La cámara tiene visión nocturna?

No, esta cámara no incluye LED infrarrojo para visión nocturna. Requiere iluminación ambiente para funcionar en la oscuridad.

¿Cómo actualizar el firmware de la cámara?

Descargue el último firmware desde el sitio de Grandstream, acceda a la interfaz web, luego vaya a la sección Mantenimiento para realizar la actualización.

MANUAL DE USUARIO GXV3601 GRANDSTREAM

• No intente abrir, desarmar o modificar la unidad
• No use un adaptador de corriente de otra marca
• No exponga esta unidad a temperaturas fuera de este rango: -10 °C ^o a +55 °C
• No exponga esta unidad a condiciones húmedas fuera del rango de 10 a 90 % RH (no condensadas)

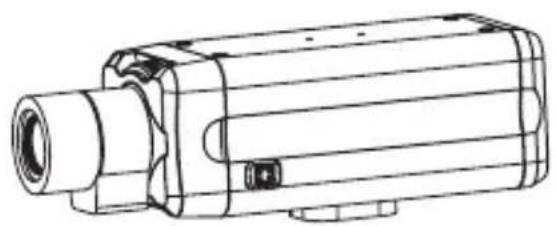

Contenido

Adaptador de corriente

Guía de Instalación Rápida

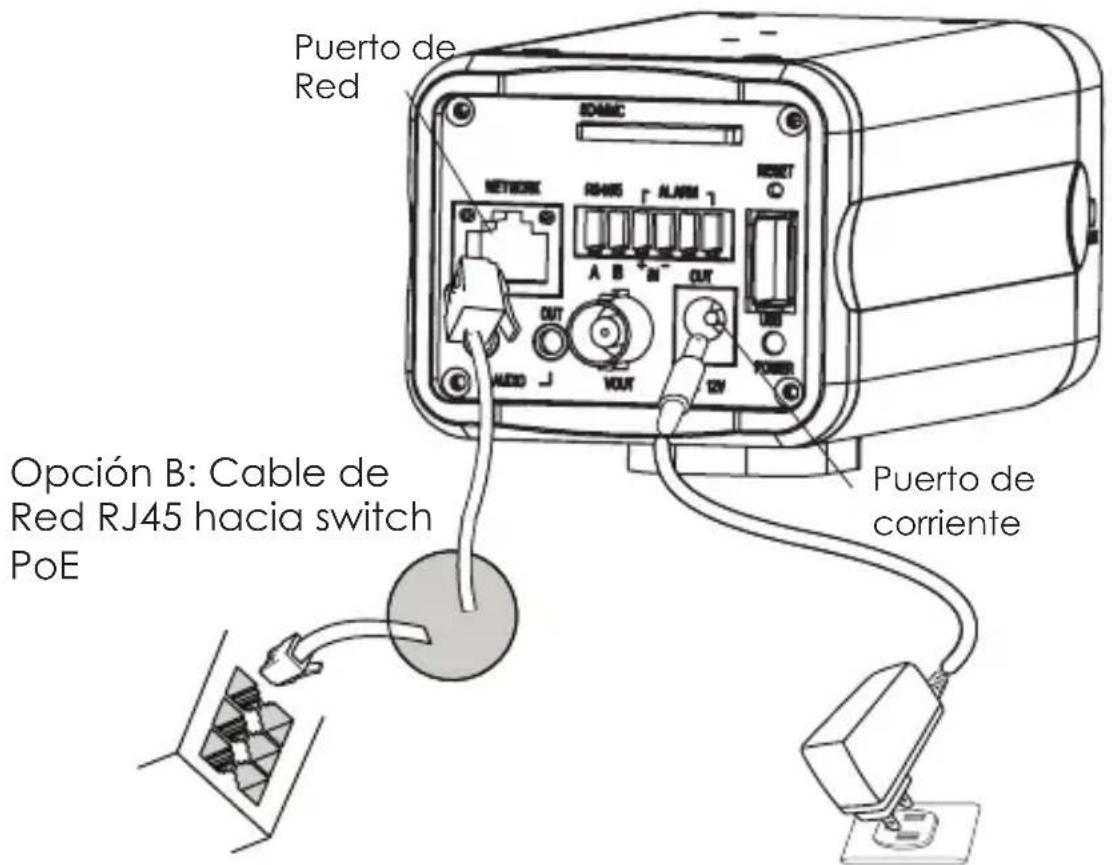

Conexión del GXV3601

Observe la ilustración de abajo cuando siga las instrucciones en la pagina siguiente

Puerto de Red Opción B: Cable de Red RJ45 hacia switch PoE Puerto de corriente

Opción A: Adaptador de corriente hacia toma de corriente

Nota: Utilice solo una opción A o B

Si el usuario elije opción A,

Paso 1: Conecte el conector pequeño y redondo del adaptador de corriente en el puerto de corriente. Conecte el otro extremo en la toma de corriente.

Paso 2: Conecte el cable de red RJ45 en el Puerto de red. Conecte el otro extreme en el hub/switch/router.

Si el usuario elije opción B:

Paso 1: Conecte el cable de red RJ45 en el puerto de red. Conecte le otro extremo en el switch de PoE.

Configuración del GXV3601

Configure el GXV3601 usando el Explora- dor Internet de Microsoft

Paso 1: Conecte su PC y el GXV3601 a la misma red.

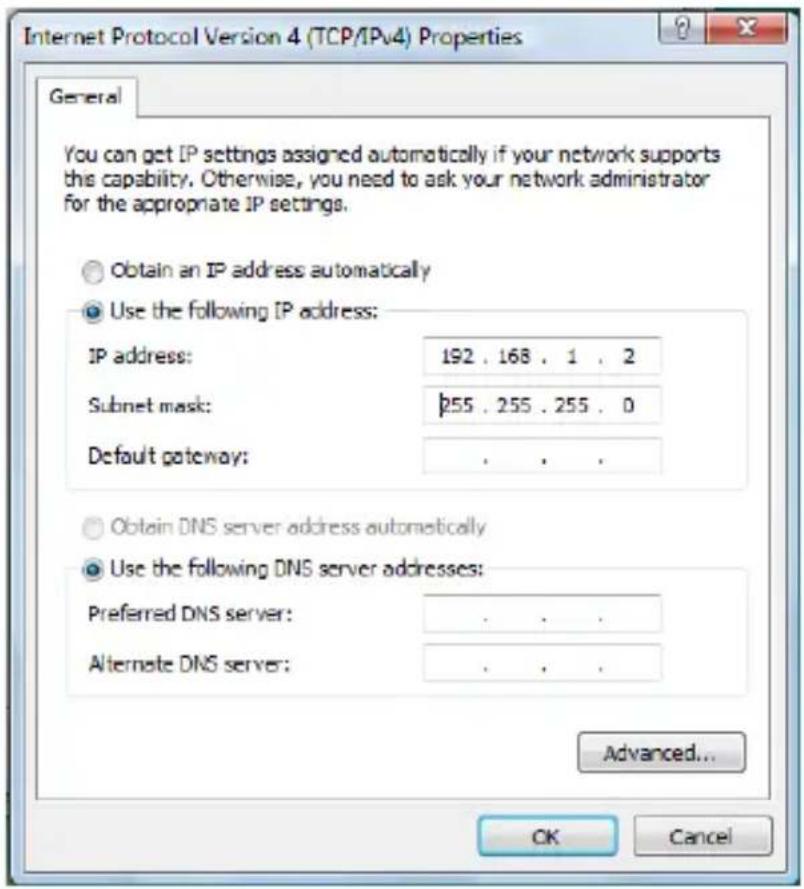

Paso 2: Coloque la IP de su PC en 192.168.1.X. Coloque la mascara de red en 255.255.255.0.

Paso 3: Abra su explorador de Internet Microsoft. Coloque 192.168.1.168 en la barra de dirección.

Paso 4: Una ventanilla saldrá pidiendo ingresar el nombre de usuario y contraseña. El nombre de usuario por defecto para el administrador es “admin” y “admin”.

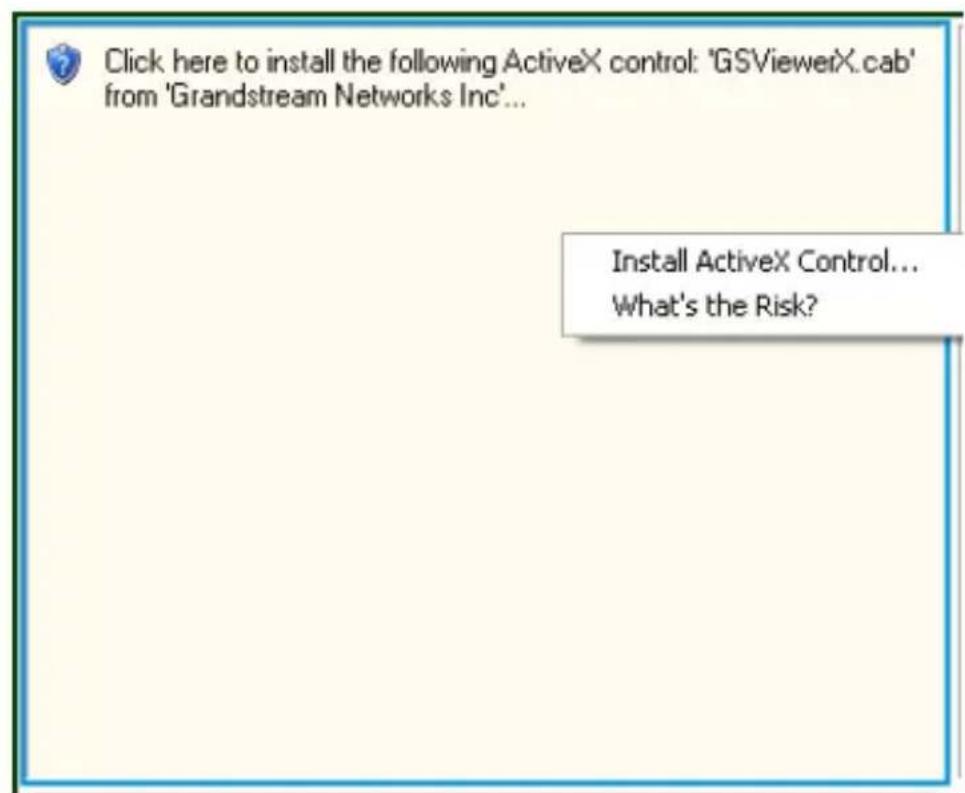

Paso 5: Luego de ingresar a la pagina web, su explorador le indicara que “ Esta pagina quiere instalar el siguiente add-on: GSViewerX.cab desde “Grandstream Networks Inc.”. Instale el add-on siguiendo las instrucciones.

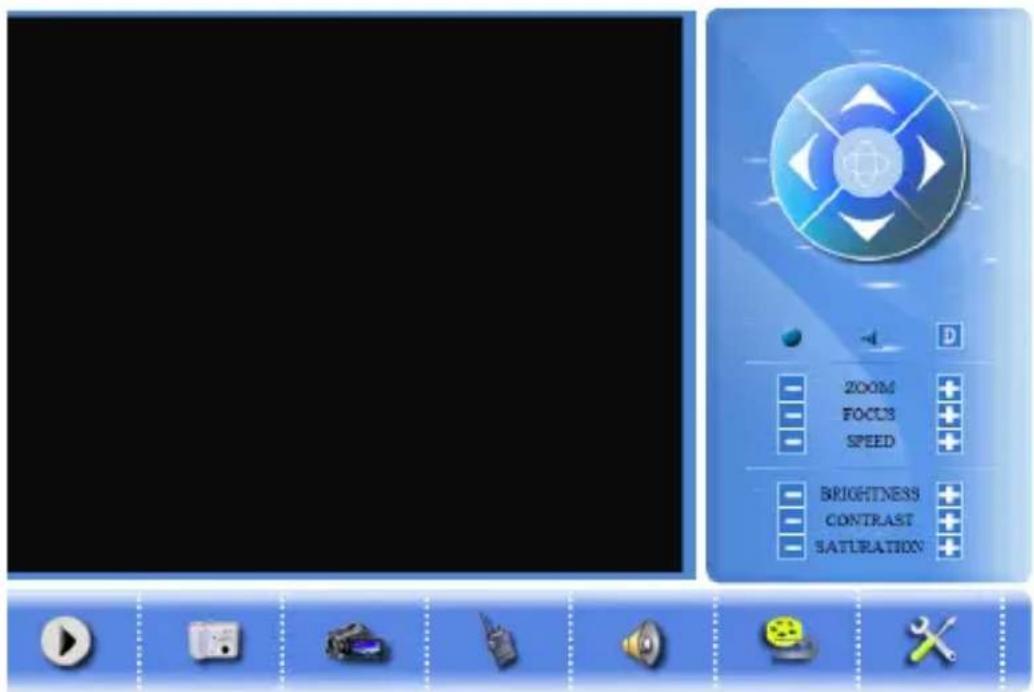

Paso 6: Luego de instalar el GSViewX.cab con éxito, el usuario podrá ver la pagina principal mostrando las siguientes figuras. Haga Click en el botón de PLAY para ver el video.

ZOOM FOCUS SPEED BRIGHTNESS CONTRAST SATURATION

Paso 7: Para mas configuraciones vaya al menú principal a la izquierda.

Por favor baje el manual de usuario y FAQ para mas instrucciones de configuracion:

http://www.grandstream.com/support/gxv_series_surveillance/gxv3601/documents/gxv3601_usermanual_english.pdf

GXV3601 Diagrama de Conex-

Entrada de Alarma Salida de Alarma Memoria SD Disco USB RS-485 PTZ NETWORK A B N OUT DC 12V PC INTERNET Microfono Parlante 12V

GXV3601 Especificaciones del Lente

Especificaciones del Lente

Montura del Lente CS
Formato del Lente 1/3"
Longitud de Foco Foco variable	3.5 a 8 mm
Apertura (D/F) 1/1.4
Angulo Horizontal 81	°
IRIS DC
Distancia a Objeto Minima 0.20 mt (0.65 pies)
Tamaño(Diametro x Longitud 1 x Longitud 2)	36 X 52 X 52 mm(1.42 X 2.05 X 2.05 in)
Operación Foco (con seguro)
	Zoom (con seguro)
Peso 95 gr (3.35 oz)
