GXV3601 - Caméra de surveillance GRANDSTREAM - Notice d'utilisation et mode d'emploi gratuit

Type de produit	Caméra de surveillance IP
Marque	Grandstream
Modèle	GXV3601
Dimensions (Diamètre x Longueur1 x Longueur2)	36 x 52 x 52 mm
Poids	95 g
Alimentation	DC 12V (via boîtier d'alimentation fourni) ou PoE IEEE 802.3af
Type de lentille	Support CS, Format 1/3"
Longueur focale	3.5 à 8 mm (varifocale)
Ouverture	F1.4
Angle de vue horizontal	81°
Distance minimale de l'objet	0.20 m
Stockage	Carte SD, Clé USB
Entrées/Sorties	Entrée alarme, Sortie alarme, PTZ RS485
Audio	Microphone intégré, Haut-parleur
Connectivité réseau	Port Ethernet RJ45 10/100, PoE
Protocoles pris en charge	TCP/IP, HTTP, DHCP, etc. (interface web)
Température de fonctionnement	-10°C à +55°C
Humidité de fonctionnement	10% à 90% RH (sans condensation)
Contenu du pack	Boîtier d'alimentation, connecteur de câbles, guide d'installation express
Configuration par défaut	Adresse IP : 192.168.1.168, identifiants : admin / admin
Entretien	Nettoyer l'objectif avec un chiffon doux et sec. Éviter l'humidité et les températures extrêmes.
Sécurité	Ne pas ouvrir le boîtier. Utiliser uniquement l'alimentation fournie.

FOIRE AUX QUESTIONS - GXV3601 GRANDSTREAM

Comment réinitialiser la caméra GXV3601 aux paramètres d'usine ?

Maintenez le bouton RESET enfoncé pendant environ 10 secondes jusqu'à ce que la caméra redémarre. Les réglages reviendront aux valeurs par défaut.

Quelle est l'adresse IP par défaut de la caméra ?

L'adresse IP par défaut est 192.168.1.168. Assurez-vous que votre PC est dans le même sous-réseau (par exemple 192.168.1.x).

Comment accéder à l'interface de configuration ?

Ouvrez Internet Explorer (obligatoire pour l'add-on ActiveX) et saisissez l'adresse IP de la caméra. Utilisez le nom d'utilisateur admin et le mot de passe admin par défaut.

La caméra supporte-t-elle l'alimentation PoE ?

Oui, elle supporte le Power over Ethernet (PoE) IEEE 802.3af. Vous pouvez l'alimenter via un switch PoE ou un injecteur PoE.

Quel type de carte SD est pris en charge ?

La caméra accepte les cartes SD (probablement SDHC) pour le stockage local des enregistrements. Insérez-la dans le logement prévu à cet effet.

Puis-je utiliser la caméra en extérieur ?

La caméra est conçue pour un usage intérieur. Si vous souhaitez l'utiliser en extérieur, placez-la sous un abri pour la protéger des intempéries.

Comment connecter la caméra au réseau ?

Branchez un câble Ethernet RJ45 au port réseau de la caméra et reliez l'autre extrémité à un switch, routeur ou hub. Vous pouvez utiliser l'alimentation PoE ou le boîtier d'alimentation fourni.

Que faire si je ne vois pas l'image après la configuration ?

Vérifiez que l'add-on GSViewerX.cab est bien installé dans Internet Explorer. Assurez-vous aussi que le pare-feu n'empêche pas la communication. Redémarrez le navigateur.

La caméra dispose-t-elle d'une vision nocturne ?

Non, cette caméra n'intègre pas de LED infrarouge pour la vision nocturne. Elle nécessite un éclairage ambiant pour fonctionner dans l'obscurité.

Comment mettre à jour le firmware de la caméra ?

Téléchargez le dernier firmware depuis le site de Grandstream, accédez à l'interface web, puis allez dans la section Maintenance pour effectuer la mise à jour.

MODE D'EMPLOI GXV3601 GRANDSTREAM

• Ne pas tenter d'ouvrir, de désassembler ou de modifier le dispositif
• Ne pas utiliser un boitier d'alimentation tiers
• Ne pas exposer cet appareil à des températures hors de la gamme de -10 °C à +55 °C
• Ne pas exposer cet appareil à un environnement avec l'humidité hors de la gamme de 10-90% RH (sans condensation)

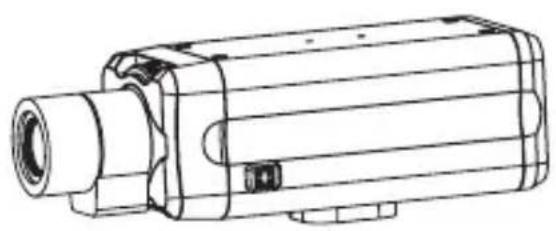

CONTENU DU PACK

Boitier d'alimentation

Connecteur de câbles vert

Guide d'installation express

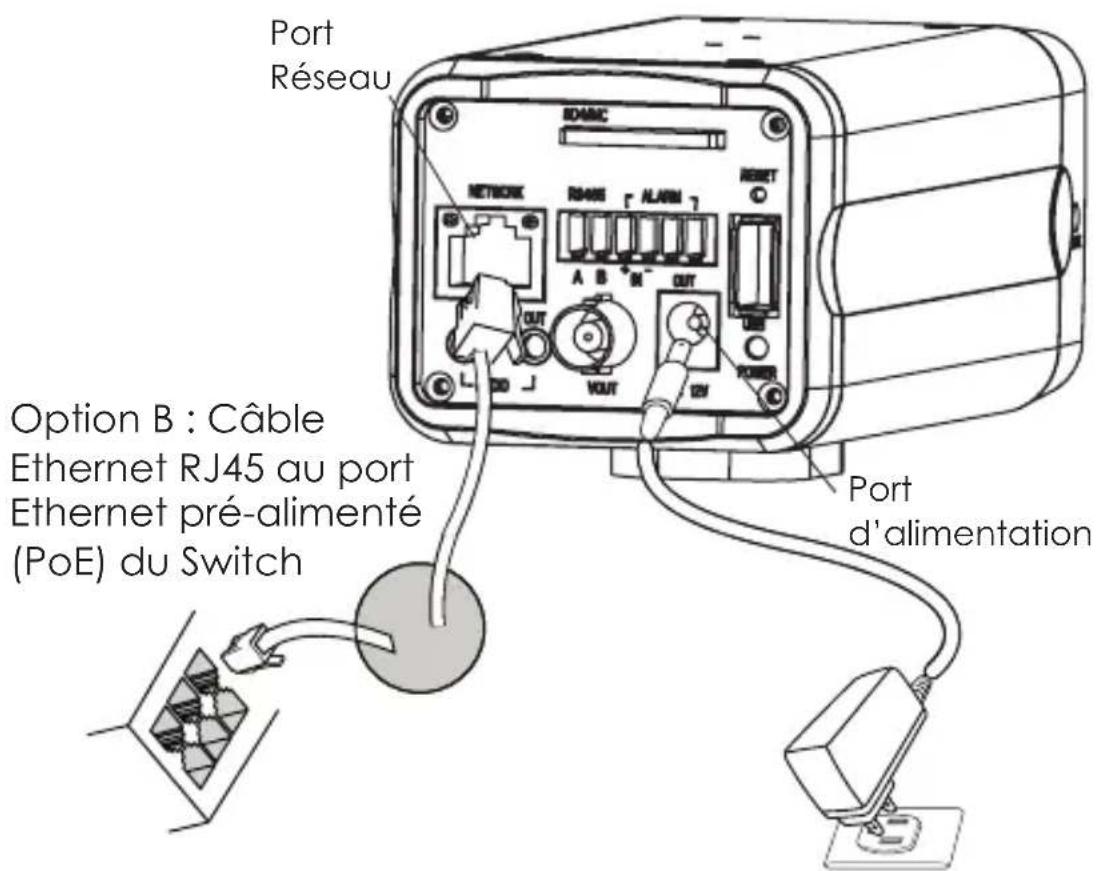

CONNEXION DU GXV3601

Reportez-vous à l'illustration ci-dessous en suivant les instructions sur la page suivante.

Port Réseau OPTION B : Câble Ethernet RJ45 au port Ethernet pré-alimenté (PoE) du Switch Port d'alimentation

Option A : Boitier d'alimentation à la prise électrique

NOTE : Pour l'alimentation, choisissez l'option A ou B

Si l'utilisateur choisi l'option A

Etape 1: Branchez le petit, rond connecteur du boitier d'alimentation dans port d'alimentation. Branchez l'autre extrémité dans une prise murale.

Etape 2: Branchez un câble Ethernet RJ45 dans le port réseau. Branchez l'autre extrémité sur un hub / switch / routeur.

Si l'utilisateur choisi l'option B,

Etape 1: Branchez un câble Ethernet RJ45 sur le port réseau. Branchez l'autre extrémité dans un port Ethernet pré-alimenté.

La Configuration du GXV3601

Configurez le GXV3601 en utilisant le navigateur Microsoft Internet Explorer

Etape 1: Connectez votre PC et le GXV3601 dans le même réseau.

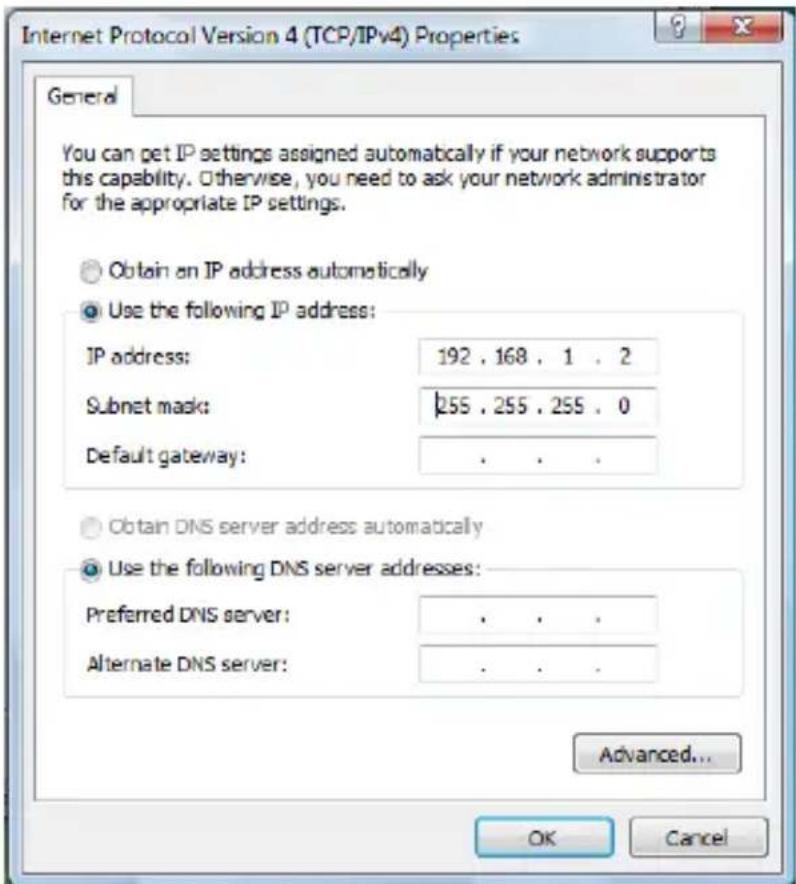

Etape 2: Fixez l'adresse IP de votre PC à 192.168.1.X et le masque sous réseau à 255.255.255.0.

Etape 3: Ouvrez le navigateur Microsoft Internet Explorer et tapez 192.168.1.168 dans la barre d'adresse.

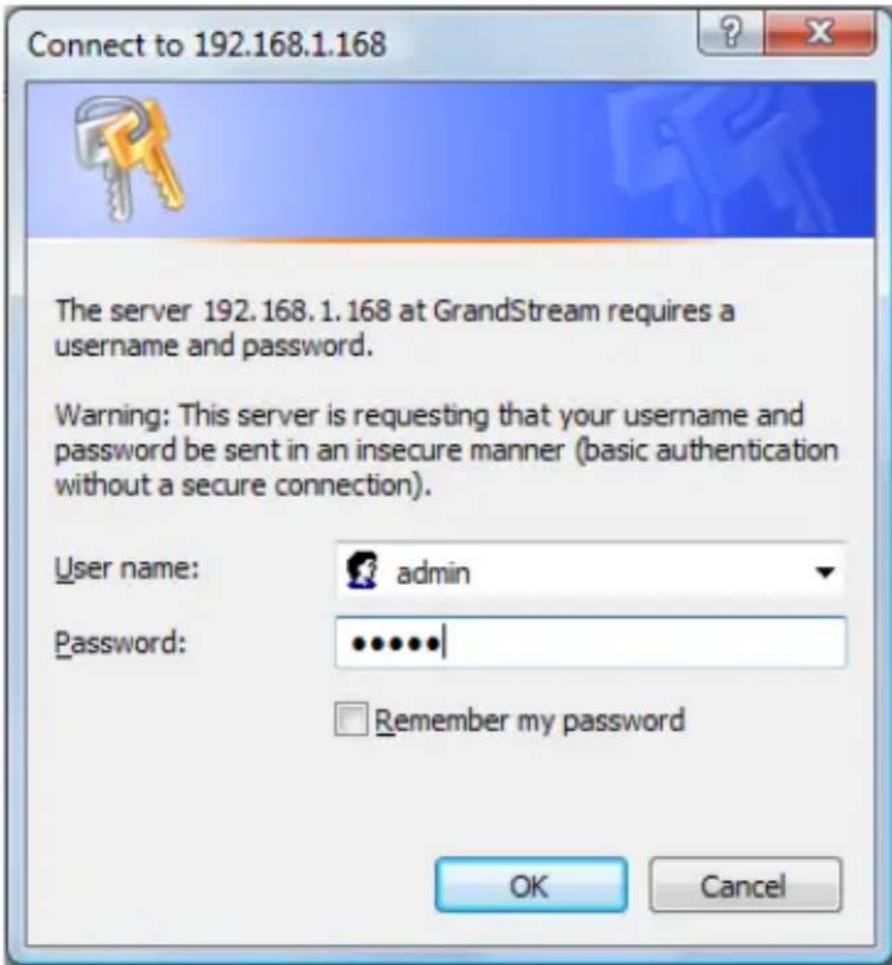

Etape 4: Une fenêtre apparaîtra pour inviter les utilisateurs à entrer le nom d'utilisateur et mot de passe. Le nom d'utilisateur et le mot de passe par défaut de l'administrateur sont "admin" et "admin".

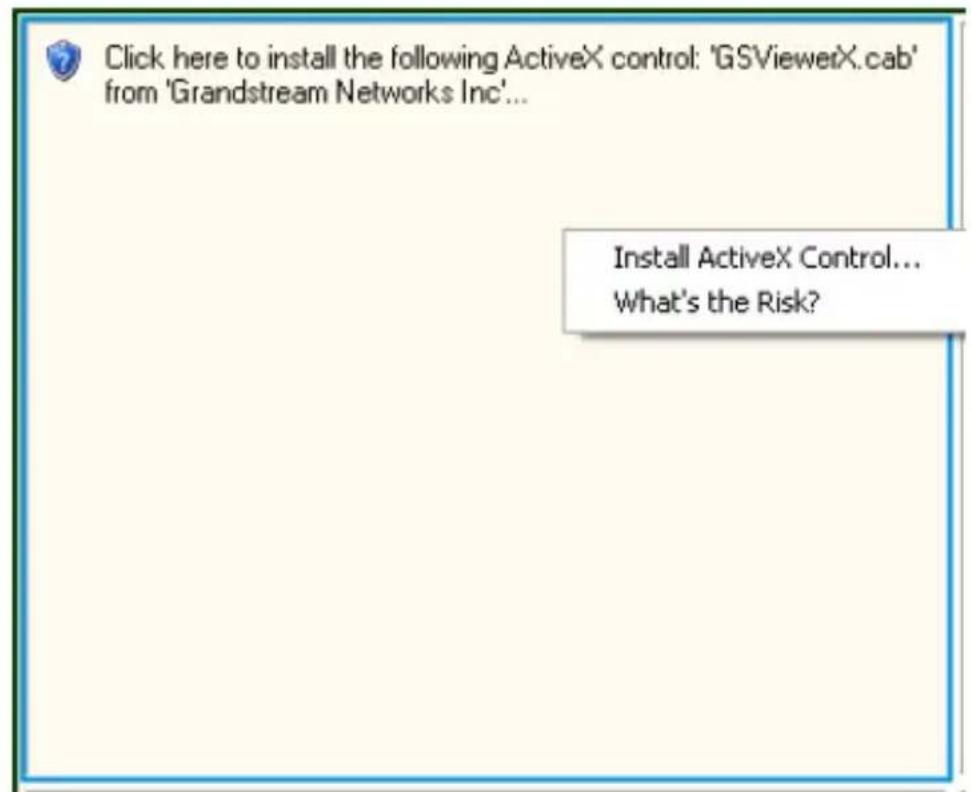

Etape 5: Après avoir accédé à la page Web, IE indique que “Ce site veut installer l’add-on ci-après:« GSViewerX.cab ‘de’ Grandstream Networks Inc. “ Installez cette add-on en suivant les instructions.

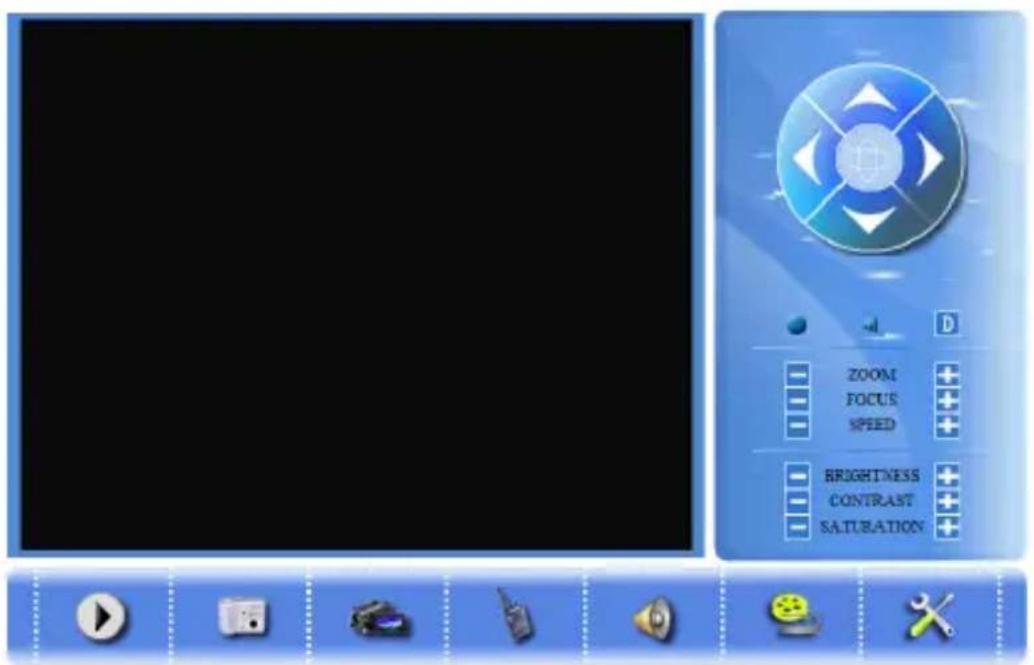

Etape 6: Après l'installation du GSViewX.cab avec succès, les utilisateurs pourront voir la page d'accueil indiquée dans l'image suivante. Cliquez sur le bouton de lecture pour regarder la vidéo.

Etape 7: Pour plus de paramètres, Veuillez aller sur le menu principal sur le côté gauche.

Pour les instructions de configuration détaillées, veuillez télécharger le manuel d'utilisation et l'aide. http://www.grandstream.com/support/gxv_series_surveillance/gxv3601/documents/gxv3601_usermanual_english.pdf

Exemple de Diagramme de connexion du GXV3601

Carte SD CLE USB Entree Alarme Sortie Alarme PTZ RS485 INTERNET Microphone Haut-Parleur Ordinateur DC 12V POER RESET A B W OUT NETWORK A B W F0405 - ALAIN N OUT VOUT ALDO CLET INTERNET

Spécifications de la lentille du GXV3601

Spécifications de la lentille

Support de Lentille CS
Format de Lentille 1/3"
Longueur du Focal Centre Variable3.5 to 8 mm
Ouverture 1/1.4
Angle de vue horizontal 81	°
IRIS DC
Distance minimale de l'objet	0.20 m (0.65 pies)
Taille(Diamètre x Longueur1 x Longueur2)	36 X 52 X 52 mm(1.42 X 2.05 X 2.05 in)
Opération Centre	(avec/verrouillage)
	Zoom(avec/ verrouillage)
Poids 95 g (3.35 oz)
