Type de produit	Caméra de surveillance IP
Marque	Grandstream
Modèle	GXV3601_LL
Dimensions (objectif)	36 × 52 × 52 mm
Poids (objectif)	95 g
Alimentation	12 V DC ou PoE (Power over Ethernet)
Connectivité réseau	Port Ethernet RJ45 10/100
Objectif	Varifocal 3,5–8 mm, F1.4, monture CS, format 1/3"
Angle de vue horizontal	81°
Fonctions principales	Vision nocturne, détection de mouvement, entrée/sortie alarme, PTZ RS485, microphone, haut-parleur, stockage sur carte SD et clé USB
Résolution vidéo	Jusqu'à 720p (non spécifié précisément)
Température de fonctionnement	-10 °C à +55 °C
Humidité de fonctionnement	10 % à 90 % HR (sans condensation)
Sécurité	Ne pas ouvrir, ne pas utiliser d'alimentation tierce, ne pas exposer hors des plages de température/humidité
Entretien et nettoyage	Nettoyer avec un chiffon doux et sec ; éviter les solvants
Pièces détachées fournies	Boîtier d'alimentation 12 V, connecteur de câbles vert, guide d'installation express
Réparabilité	Ne pas démonter ; contacter le support technique Grandstream
Configuration par défaut	Adresse IP : 192.168.1.168, identifiants : admin / admin
Logiciel requis	Internet Explorer avec add-on GSViewerX.cab

FOIRE AUX QUESTIONS - GXV3601_LL GRANDSTREAM

Comment connecter le GXV3601 à mon réseau ?

Vous pouvez utiliser l'alimentation 12 V DC (option A) ou le PoE (option B). Branchez le câble Ethernet au port réseau et à votre switch/routeur. Pour le PoE, assurez-vous que le port Ethernet est pré-alimenté.

Quelle est l'adresse IP par défaut du GXV3601 ?

L'adresse IP par défaut est 192.168.1.168. Configurez votre PC avec une adresse fixe dans le même sous-réseau (ex: 192.168.1.x) et un masque 255.255.255.0.

Quels sont les identifiants par défaut pour accéder à l'interface web ?

Le nom d'utilisateur est admin et le mot de passe est admin.

Pourquoi je ne vois pas la vidéo après avoir accédé à la page web ?

Vous devez installer l'add-on GSViewerX.cab proposé par Grandstream. Autorisez l'installation dans Internet Explorer, puis rafraîchissez la page et cliquez sur le bouton de lecture.

Puis-je utiliser un câble d'alimentation non fourni ?

Non, utilisez uniquement le boîtier d'alimentation fourni. L'utilisation d'un adaptateur tiers peut endommager l'appareil.

Comment réinitialiser le GXV3601 aux paramètres d'usine ?

Le bouton RESET se trouve sur le panneau. Maintenez-le enfoncé pendant environ 10 secondes jusqu'à ce que les voyants clignotent.

Quel type de carte SD est supporté ?

Le GXV3601 supporte les cartes SD pour le stockage local. La capacité maximale n'est pas spécifiée, mais les cartes SD standard jusqu'à 32 Go devraient fonctionner.

Puis-je utiliser un microphone externe ?

Oui, le GXV3601 dispose d'une entrée microphone (borne A/B/W). Vous pouvez y connecter un microphone externe.

Quelle est la température de fonctionnement autorisée ?

La caméra peut fonctionner entre -10 °C et +55 °C. Ne l'exposez pas à des températures hors de cette plage.

Où puis-je télécharger le manuel d'utilisation complet ?

Le manuel complet est disponible sur le site de Grandstream à l'adresse : http://www.grandstream.com/support/gxv_series_surveillance/gxv3601/documents/gxv3601_usermanual_english.pdf (en anglais).

MODE D'EMPLOI GXV3601_LL GRANDSTREAM

• Ne pas tenter d'ouvrir, de désassembler ou de modifier le dispositif
• Ne pas utiliser un boitier d'alimentation tiers
• Ne pas exposer cet appareil à des températures hors de la gamme de -10^ à +55^
• Ne pas exposer cet appareil à un environnement avec l'humidité hors de la gamme de 10-90% RH (sans condensation)

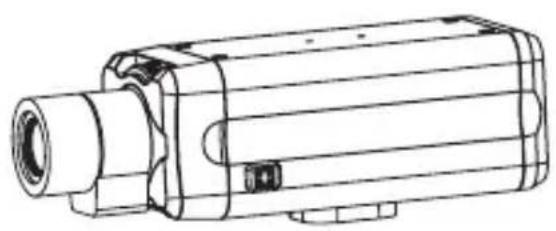

CONTENU DU PACK

Boitier d'alimentation

Connecteur de câbles vert

Guide d'installation express

CONNEXION DU GXV3601

Reportez-vous à l'illustration ci-dessous en suivant les instructions sur la page suivante.

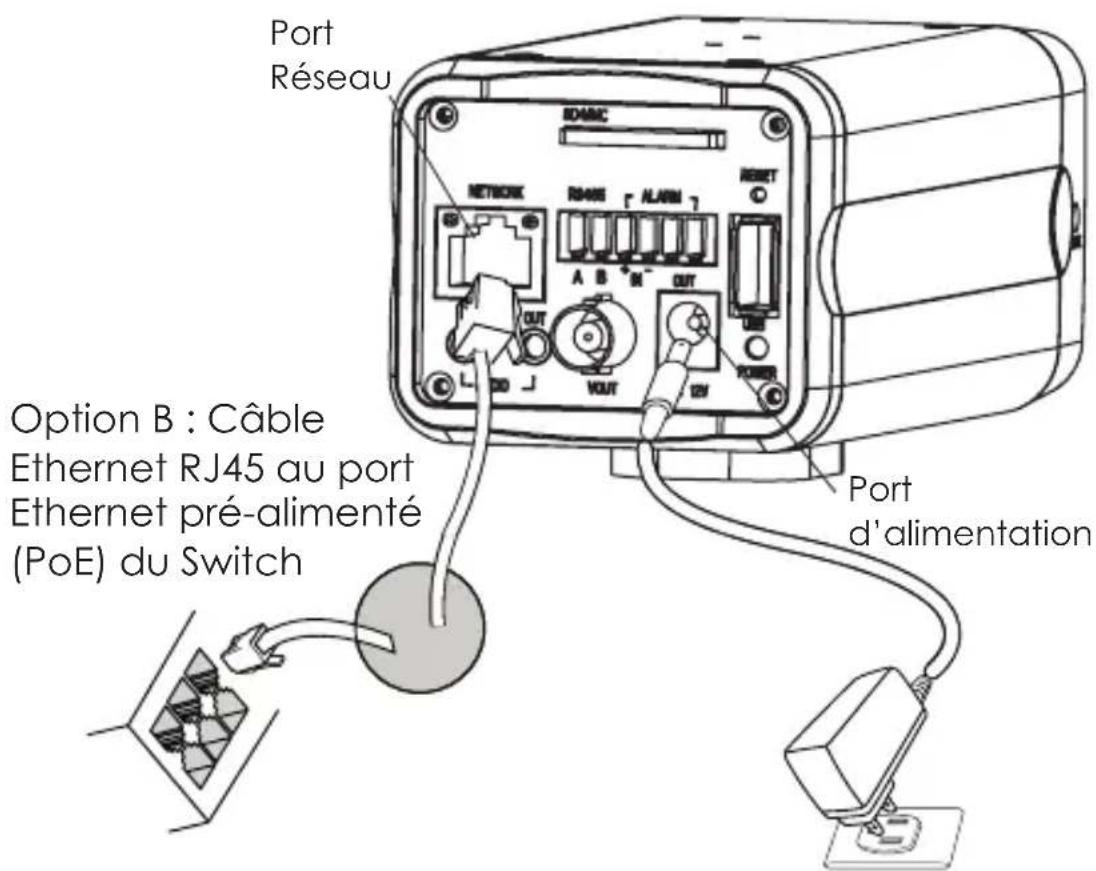

Port Réseau OPTION B : Câble Ethernet RJ45 au port Ethernet pré-alimenté (PoE) du Switch Port d'alimentation

Option A : Boitier d'alimentation à la prise électrique

NOTE : Pour l'alimentation, choisissez l'option A ou B

Si l'utilisateur choisi l'option A

Etape 1: Branchez le petit, rond connecteur du boitier d'alimentation dans port d'alimentation. Branchez l'autre extrémité dans une prise murale.

Etape 2: Branchez un câble Ethernet RJ45 dans le port réseau. Branchez l'autre extrémité sur un hub / switch / routeur.

Si l'utilisateur choisi l'option B,

Etape 1: Branchez un câble Ethernet RJ45 sur le port réseau. Branchez l'autre extrémité dans un port Ethernet pré-alimenté.

La Configuration du GXV3601

Configurez le GXV3601 en utilisant le navigateur Microsoft Internet Explorer

Etape 1: Connectez votre PC et le GXV3601 dans le même réseau.

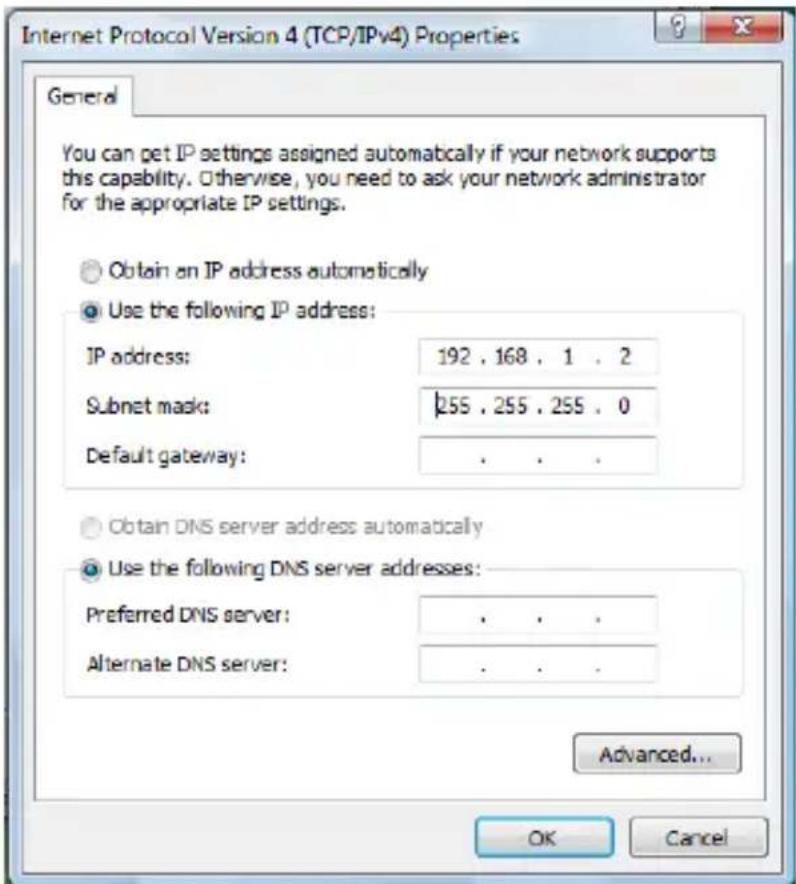

Etape 2: Fixez l'adresse IP de votre PC à 192.168.1.X et le masque sous réseau à 255.255.255.0.

Etape 3: Ouvrez le navigateur Microsoft Internet Explorer et tapez 192.168.1.168 dans la barre d'adresse.

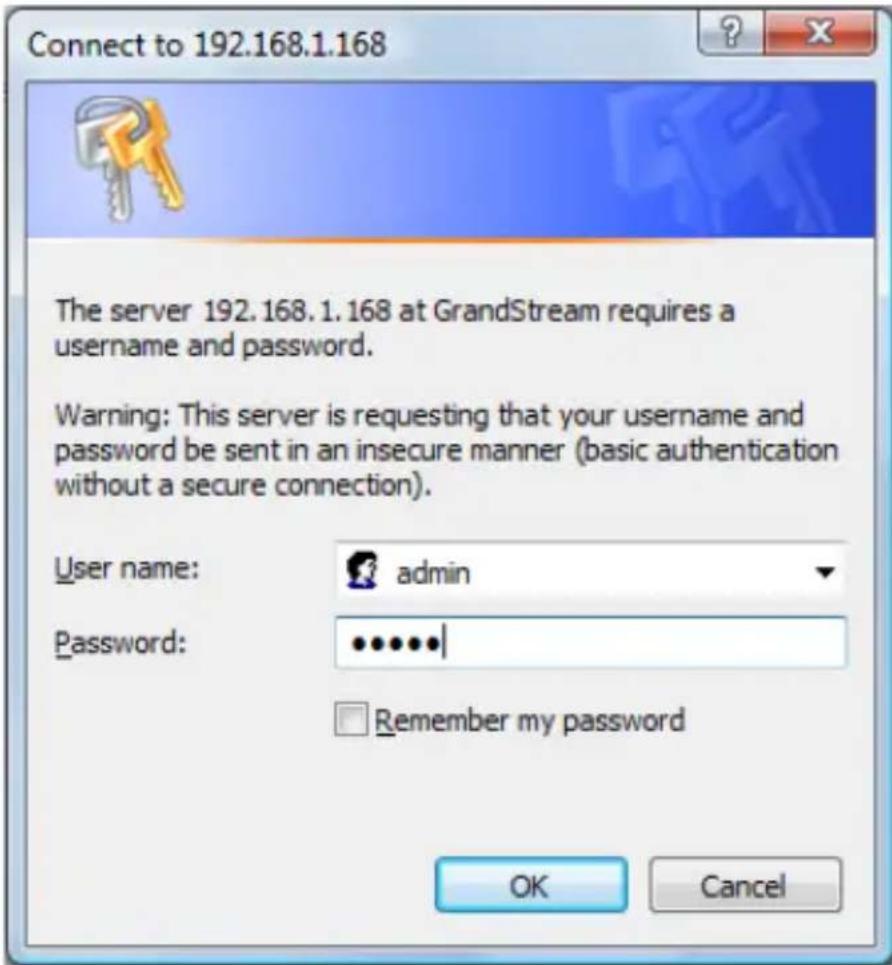

Etape 4: Une fenêtre apparaîtra pour inviter les utilisateurs à entrer le nom d'utilisateur et mot de passe. Le nom d'utilisateur et le mot de passe par défaut de l'administrateur sont "admin" et "admin".

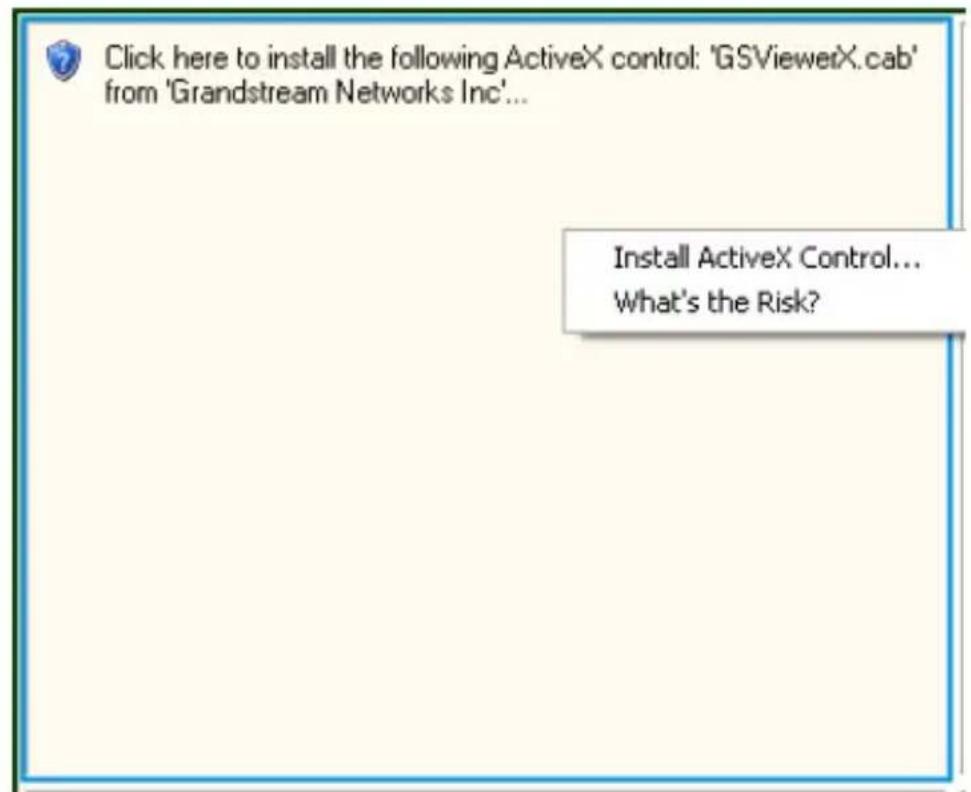

Etape 5: Après avoir accédé à la page Web, IE indique que “Ce site veut installer l’add-on ci-après:« GSViewerX.cab ‘de’ Grandstream Networks Inc. “ Installez cette add-on en suivant les instructions.

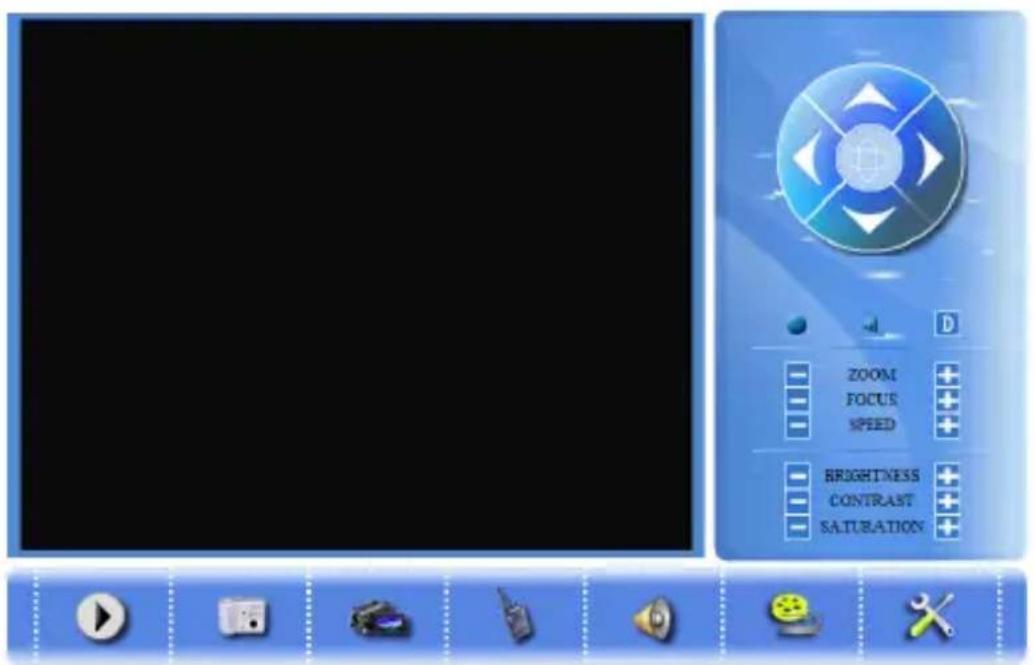

Etape 6: Après l'installation du GSViewX.cab avec succès, les utilisateurs pourront voir la page d'accueil indiquée dans l'image suivante. Cliquez sur le bouton de lecture pour regarder la vidéo.

Etape 7: Pour plus de paramètres, Veuillez aller sur le menu principal sur le côté gauche.

Pour les instructions de configuration détaillées, veuillez télécharger le manuel d'utilisation et l'aide. http://www.grandstream.com/support/gxv_series_surveillance/gxv3601/documents/gxv3601_usermanual_english.pdf

Exemple de Diagramme de connexion du GXV3601

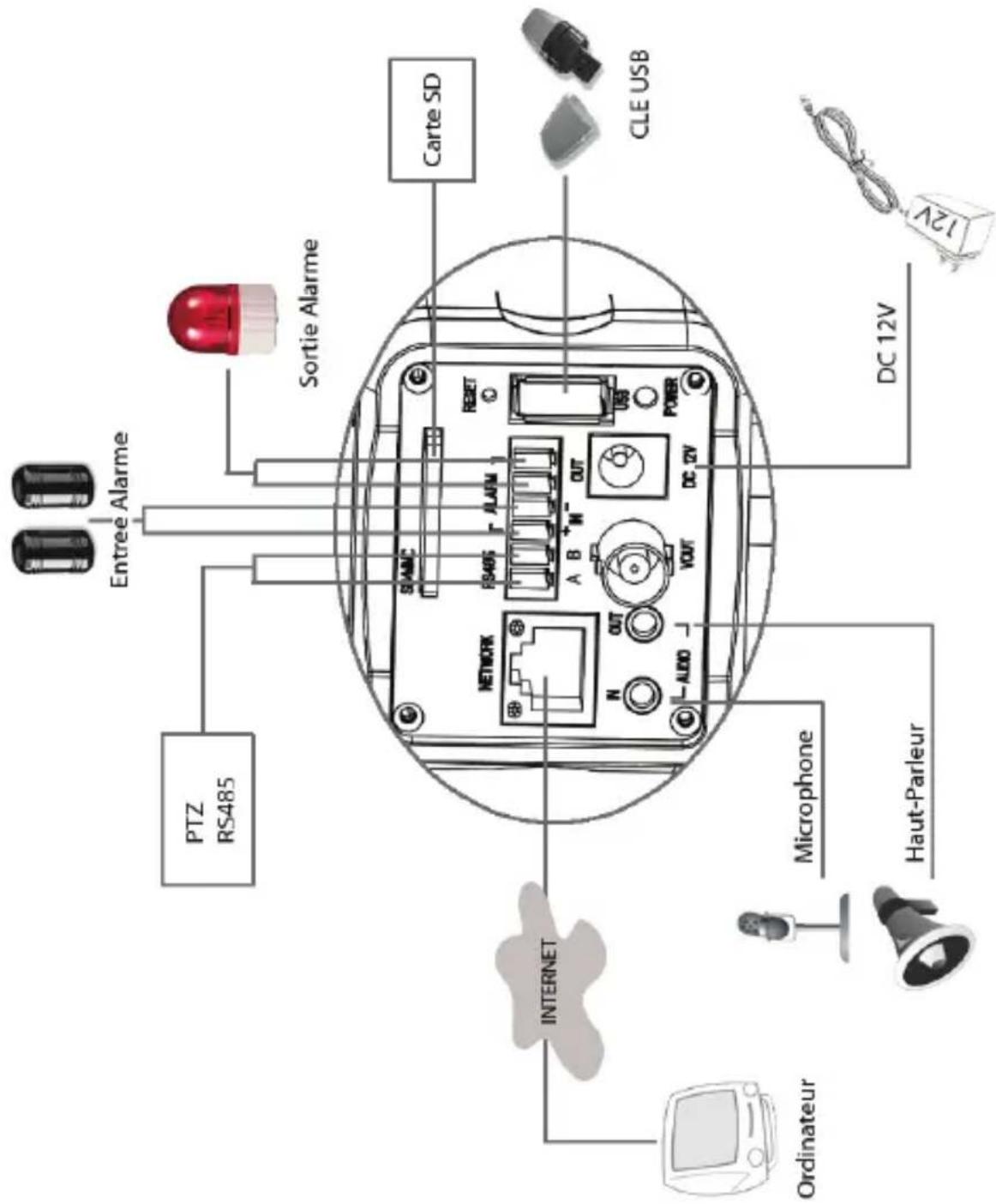

Carte SD CLE USB Entree Alarme Sortie Alarme PTZ RS485 INTERNET Microphone Haut-Parleur Ordinateur DC 12V POER RESET A B W OUT NETWORK A B W R405 - ALAN A B W VOUT N N ALDO

Spécifications de la lentille du GXV3601

Spécifications de la lentille

Support de Lentille CS
Format de Lentille 1/3"
Longueur du Focal Centre Variable3.5 to 8 mm
Ouverture 1/1.4
Angle de vue horizontal 81	°
IRIS DC
Distance minimale de l'objet	0.20 m (0.65 pies)
Taille(Diamètre x Longueur1 x Longueur2)	36 X 52 X 52 mm(1.42 X 2.05 X 2.05 in)
Opération Centre	(avec/verrouillage)
	Zoom(avec/ verrouillage)
Poids 95 g (3.35 oz)
