Características técnicas	Portabicicletas de enganche para 2 bicicletas, capacidad máxima de carga de 60 kg
Dimensiones	Dimensiones plegado: 74 x 30 x 18 cm, dimensiones desplegado: 74 x 30 x 76 cm
Peso	Peso total: 13,6 kg
Compatibilidad	Compatible con la mayoría de las bicicletas, incluidas las eléctricas
Instalación	Instalación fácil y rápida sin herramientas, se fija en la mayoría de los enganches
Uso	Diseñado para un transporte seguro de bicicletas, incluye correas de sujeción
Mantenimiento	Verificar regularmente las fijaciones y el estado de las correas, limpiar con un paño húmedo
Seguridad	Equipado con reflectores para mejor visibilidad, bloqueo de bicicletas posible
Información general	Garantía limitada de 2 años, diseñado para uso en carretera

Preguntas frecuentes - HalfBack 2 Yakima

¿Cómo instalo el Yakima HalfBack 2 en mi vehículo?

Para instalar el Yakima HalfBack 2, comience colocando el soporte en la puerta trasera de su vehículo. Ajuste los brazos laterales y las correas para una sujeción segura. Consulte el manual de instrucciones para pasos detallados y consejos específicos para su modelo de coche.

¿Es el Yakima HalfBack 2 compatible con todo tipo de bicicletas?

El Yakima HalfBack 2 está diseñado para transportar la mayoría de las bicicletas, incluidas las de carretera y montaña. Sin embargo, puede no ser adecuado para bicicletas con cuadros de carbono, frenos de disco o diseños específicos. Verifique las especificaciones del producto para más detalles.

¿Cuántas bicicletas puedo transportar con el Yakima HalfBack 2?

El Yakima HalfBack 2 puede transportar hasta dos bicicletas, con un peso total máximo de 34 kg.

¿Cómo aseguro mis bicicletas en el Yakima HalfBack 2?

Para asegurar sus bicicletas, use las correas de sujeción proporcionadas con el portabicicletas. Asegúrese de que cada bicicleta esté bien fijada y que las ruedas y el cuadro estén firmemente sujetados.

¿Puedo usar el Yakima HalfBack 2 con una puerta trasera de vidrio?

No, no se recomienda usar el Yakima HalfBack 2 en vehículos con puerta trasera de vidrio. Esto podría dañar la puerta trasera y comprometer la seguridad de las bicicletas.

¿Cómo mantengo mi Yakima HalfBack 2?

Para mantener su Yakima HalfBack 2, límpielo regularmente con agua y jabón suave. Revise las correas y las piezas para detectar signos de desgaste y asegúrese de que todas las fijaciones estén bien apretadas.

¿Qué hago si el portabicicletas se mueve o parece inestable durante la conducción?

Si el portabicicletas se mueve o parece inestable, verifique que todas las correas estén bien apretadas y que el soporte esté correctamente instalado. Si el problema persiste, retire el portabicicletas y consulte el manual de instrucciones para un nuevo ajuste.

¿Dónde puedo encontrar piezas de repuesto para el Yakima HalfBack 2?

Puede encontrar piezas de repuesto para el Yakima HalfBack 2 en el sitio web de Yakima o en distribuidores autorizados. Asegúrese de indicar el modelo exacto al hacer su pedido.

¿El Yakima HalfBack 2 tiene garantía?

Sí, el Yakima HalfBack 2 cuenta con una garantía limitada de 2 años. Esta garantía cubre defectos de fabricación, pero no cubre daños causados por un uso inadecuado.

MANUAL DE USUARIO HalfBack 2 Yakima

HalfBack (Bicicleta 2) 35 lb / 15,9 kg máx. por bicicleta. 70 lb / 31,75 kg en total. HalfBack (Bicicleta 3) 30 lb / 13,6 kg máx. por bicicleta. 90 lb / 40,8 kg en total. COMPRAR POR SEPARADO: TubeTop Requerido en las bicicletas para damas, o en las que tienen el tubo superior en ángulo. Pieza #8002531.1 www.fitlookup.yakima.com

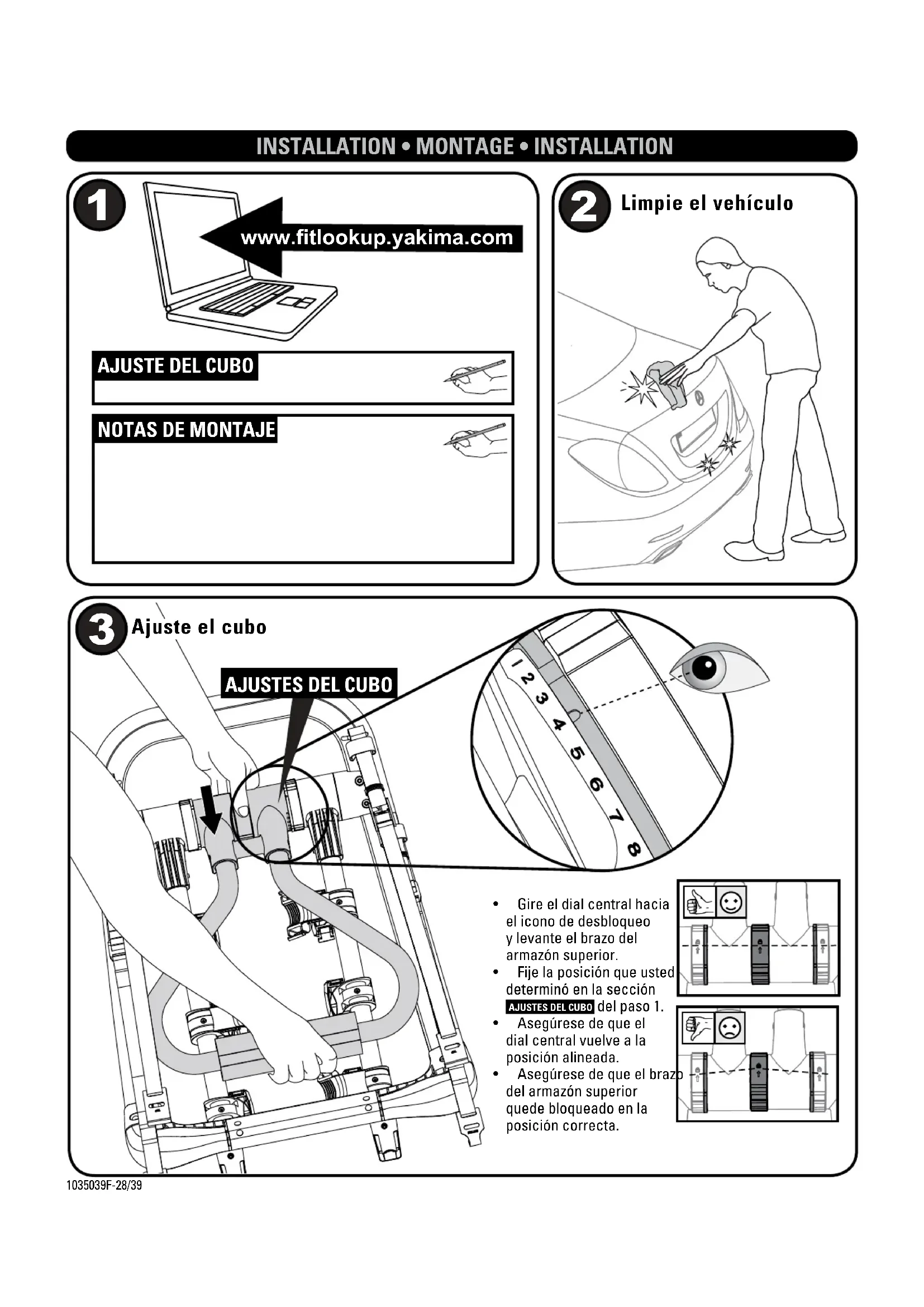

• Gire el dial central hacia el icono de desbloqueo y levante el brazo del armazón superior.

• Fije la posición que usted determinó en la sección AJUSTESDELCUBO del paso 1.

• Asegúrese de que el dial central vuelve a la posición alineada.

• Asegúrese de que el brazo del armazón superior quede bloqueado en la posición correcta. Ajuste el cubo Limpie el vehículo NOTASDEMONTAJE AJUSTEDELCUBO AJUSTESDELCUBO4

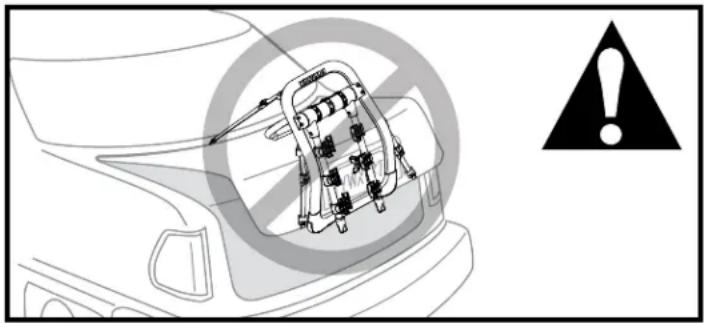

1035039F-29/39Armazón superior:•Laposiciónladaelarmazóninferiorydependedelaformadela carrocería del vehículo.•Sedebeevitartodocontactoconundeectoraerodinámico.Armazón inferior:•¡LA POSICIÓN DEL ARMAZÓN INFERIOR ES FUNDAMENTAL PARA SOPORTAR LA CARGA!• Una posición corriente es justo encima del paragolpes, en el borde inferior del maletero o de la portezuela.•Utilice la superficie que sea más sólida.• No apoye el armazón inferior sobre una superficie de vidrio, plástico o metal delgado.• El baúl y la portezuela de muchos vehículos tienen una gran superficie de metal que no es muy sólida y que se puede abollar bajo la acción del peso.•No apoye el portabicicletas HalfBack sobre el emblema del vehículo.PARA EVITAR DAÑOS, POSICIONE SIEMPRE EL POR-TABICICLETAS DONDE LO INDICAN LAS NOTAS DE MONTAJEESPECÍFICASPARASUVEHÍCULO. Posicione el portabicicletas HalfBack VERIFIQUESISUSNOTAS DEMONTAJEINDICAN QUEDEBEUTILIZAR ANCLAJESPARALOS GANCHOS SUPERIORES.

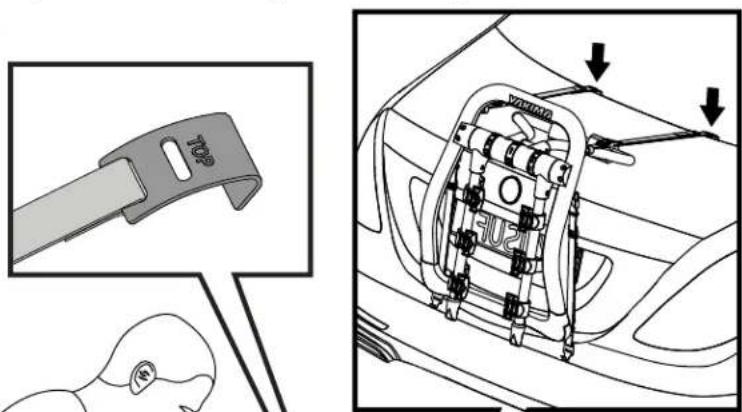

• Utilice su cuerpo para sostener los ganchos de ambas correas superiores del portabicicletas en el borde superior de la tapa del maletero, de la portezuela o de la puerta trasera. Apriete las correas superiores hasta que el portabicicletas se mantenga en su lugar.• Es posible que deba fijar los ganchos en la parte más ancha del borde y luego llevarlos al lugar recomendado del vehículo.• Las correas deben quedar paralelas y su separación no debe superar el ancho del armazón del portabicicletas HalfBack. Las correas deben quedar sobre el armazón del portabicicletas.• ¿No es capaz de fijar los ganchos superiores? Utilice la configuración de los anclajes. Siga las instrucciones de instalación de la PÁGINA 4.• ¡NOFIJELOSGANCHOSSUPERIORESALASPIEZAS DE PLÁSTICO O A LOS DEFLECTORES AERODINÁMICOS! En su lugar, utilice la configuración de los anclajes. Siga las instrucciones de instalación de la PÁGINA 4.• ¡NOFIJELOSGANCHOSSUPERIORESALOSVIDRIOS! Utilice los ganchos para vidrio de portezuela (vendidos por separado – Pieza nro. 8002612 de Yakima).• ¡RETIRE LOS GANCHOS ANTES DE ABRIR LA PORTEZUELA O EL BAÚL! De lo contrario, se puede dañar al vehículo. Fijación de los ganchos superioresB

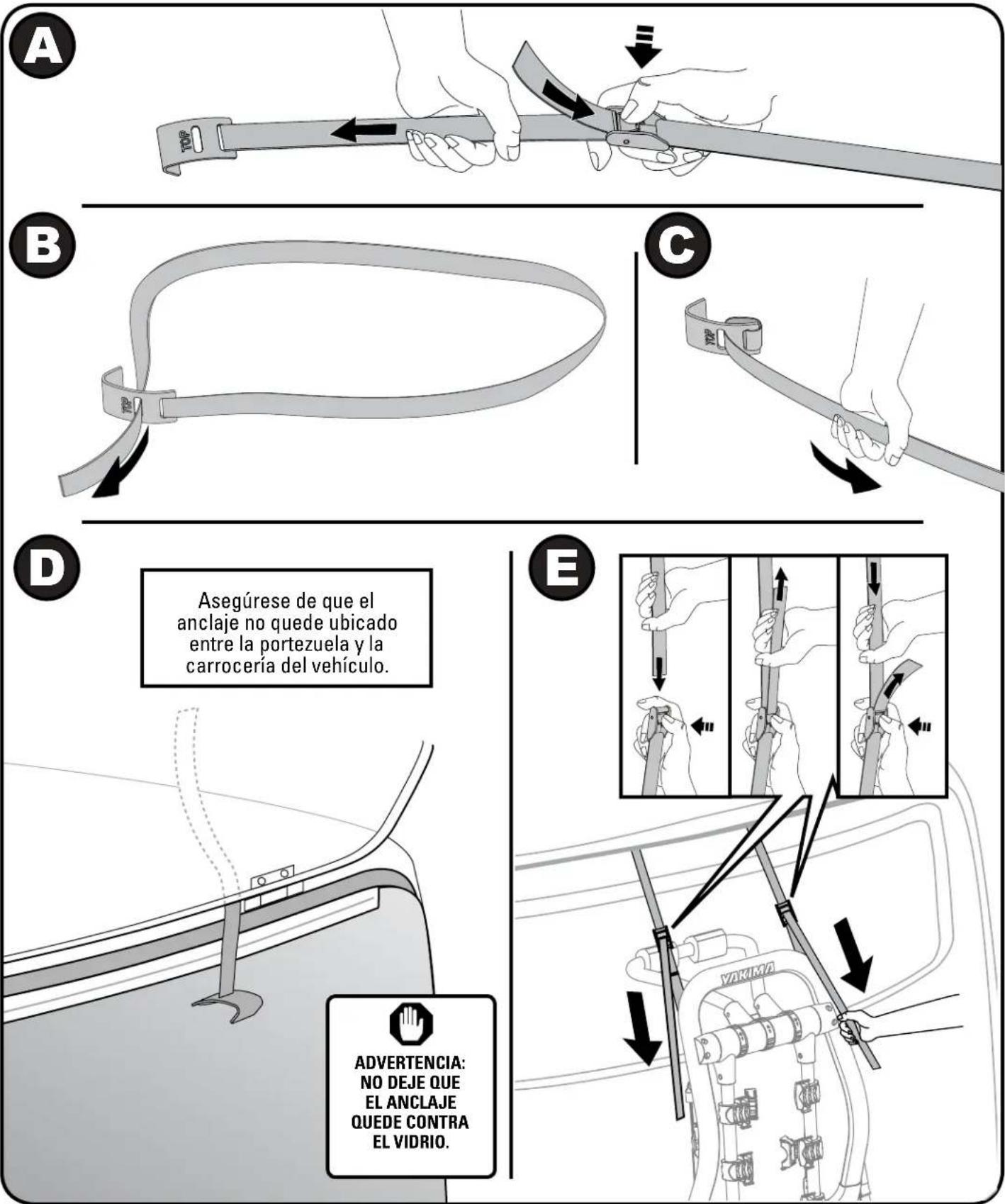

GANCHOS SUPERIORES: Instrucciones para instalar los anclajes Si está seguro de que su vehículo no necesita anclajes, omita esta página. Asegúrese de que el anclaje no quede ubicado entre la portezuela y la carrocería del vehículo. ADVERTENCIA:

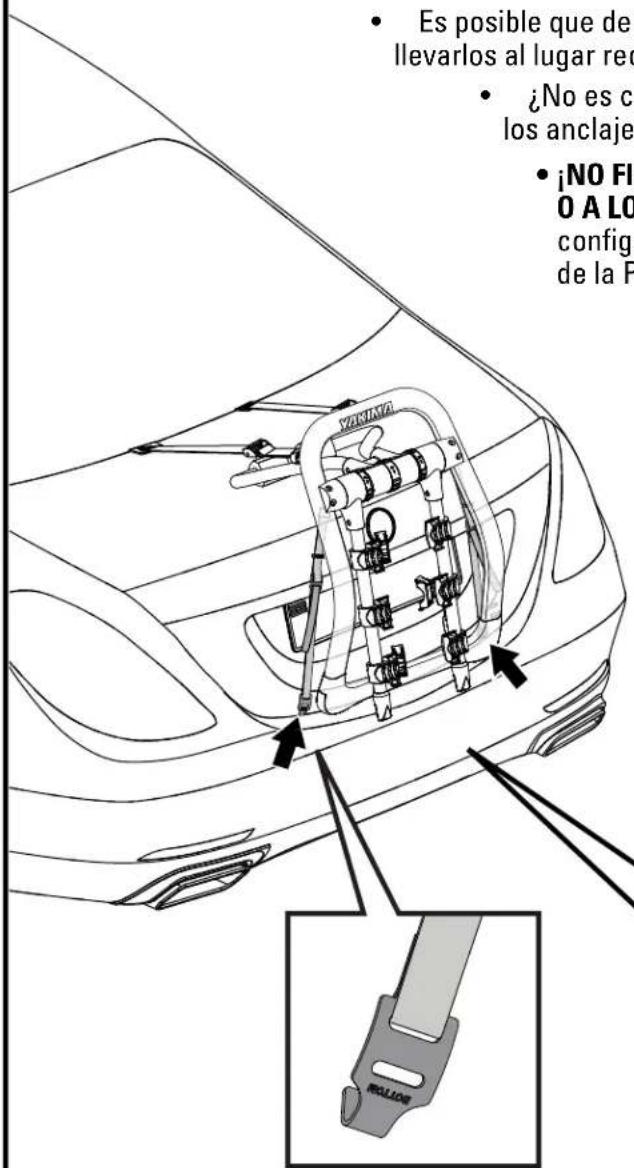

• ¿No es capaz de fijar los ganchos inferiores? Utilice la configuración de los anclajes. Siga las instrucciones de instalación de la PÁGINA 6. Fijación de los ganchos inferiores

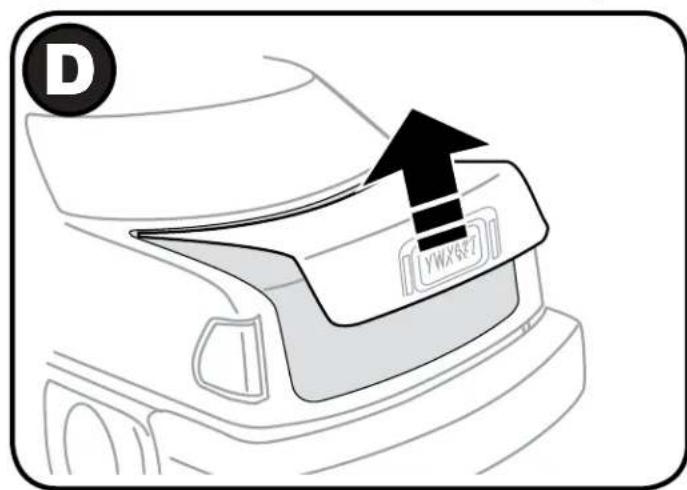

• ¡RETIRE LOS GANCHOS ANTES DE ABRIR LA PORTEZUELA O EL BAÚL! De lo contrario, se puede dañar al vehículo.

• Los puntos de fijación adecuados pueden ser el borde inferior del baúl, de la portezuela o de la puerta trasera. También puede utilizar los ganchos de amarre que están debajo del vehículo o la parte metálica del paragolpes. Fije los ganchos solamente en los lugares que sean suficientemente sólidos.

• Es posible que deba fijar los ganchos en la parte más ancha del borde y luego llevarlos al lugar recomendado del vehículo.

• ¡NOFIJELOSGANCHOSINFERIORESALASPIEZASDEPLÁSTICO O A LOS DEFLECTORES AERODINÁMICOS! En su lugar, utilice la configuración de los anclajes. Siga las instrucciones de instalación de la PÁGINA 6.

• ¡NO FIJE LOS GANCHOS INFERIORES A LOS VIDRIOS! Utilice los adaptadores para vidrio de portezuela (vendidos por separado – Pieza nro. 8002612 de Yakima). VAYA A LA ETAPA 7. VERIFIQUESISUSNOTAS DEMONTAJEINDICAN QUEDEBEUTILIZAR ANCLAJESPARALOS GANCHOS INFERIORES.

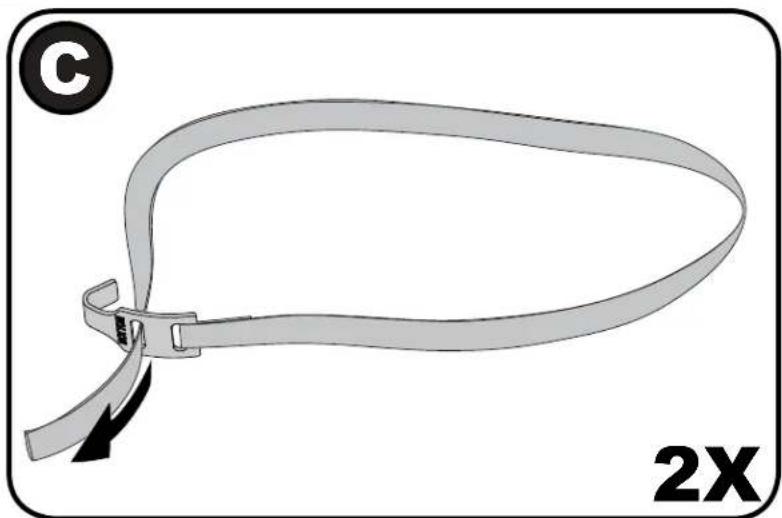

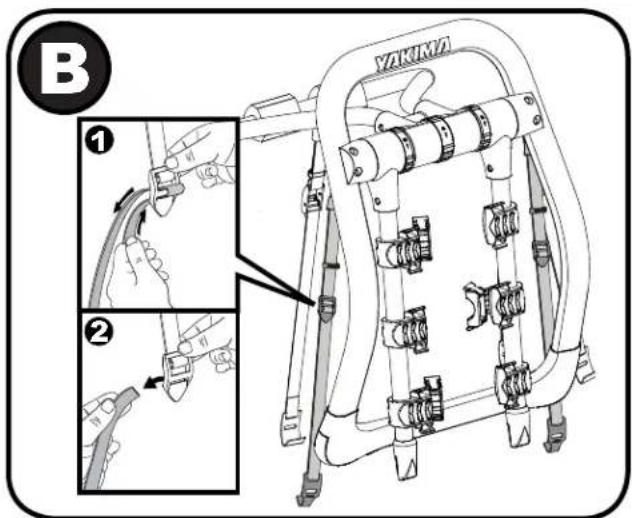

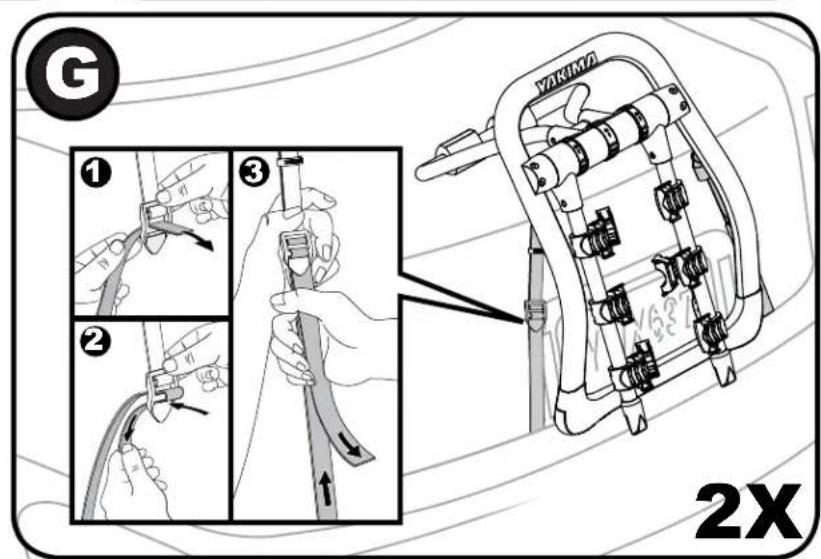

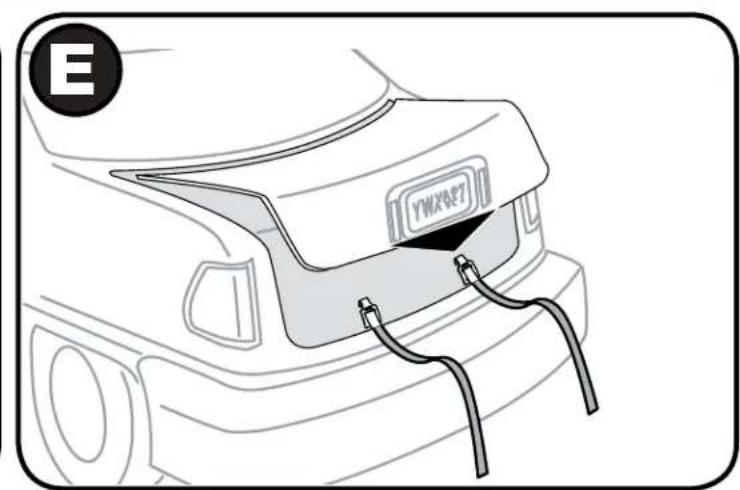

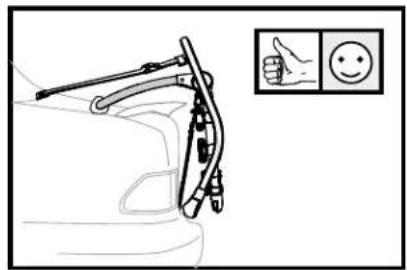

RETIREELPORTABICICLETASDELVEHÍCULO. GANCHOS INFERIORES: Instrucciones para instalar los anclajes Si está seguro de que su vehículo no necesita anclajes, omita esta página. ANTES DE CERRAR EL BAÚL:Asegúrese de que lAs AlmohAdillAs no queden AtrApAdAs entre lA tApA del bAúl y lA cArroceríA del vehículo.7

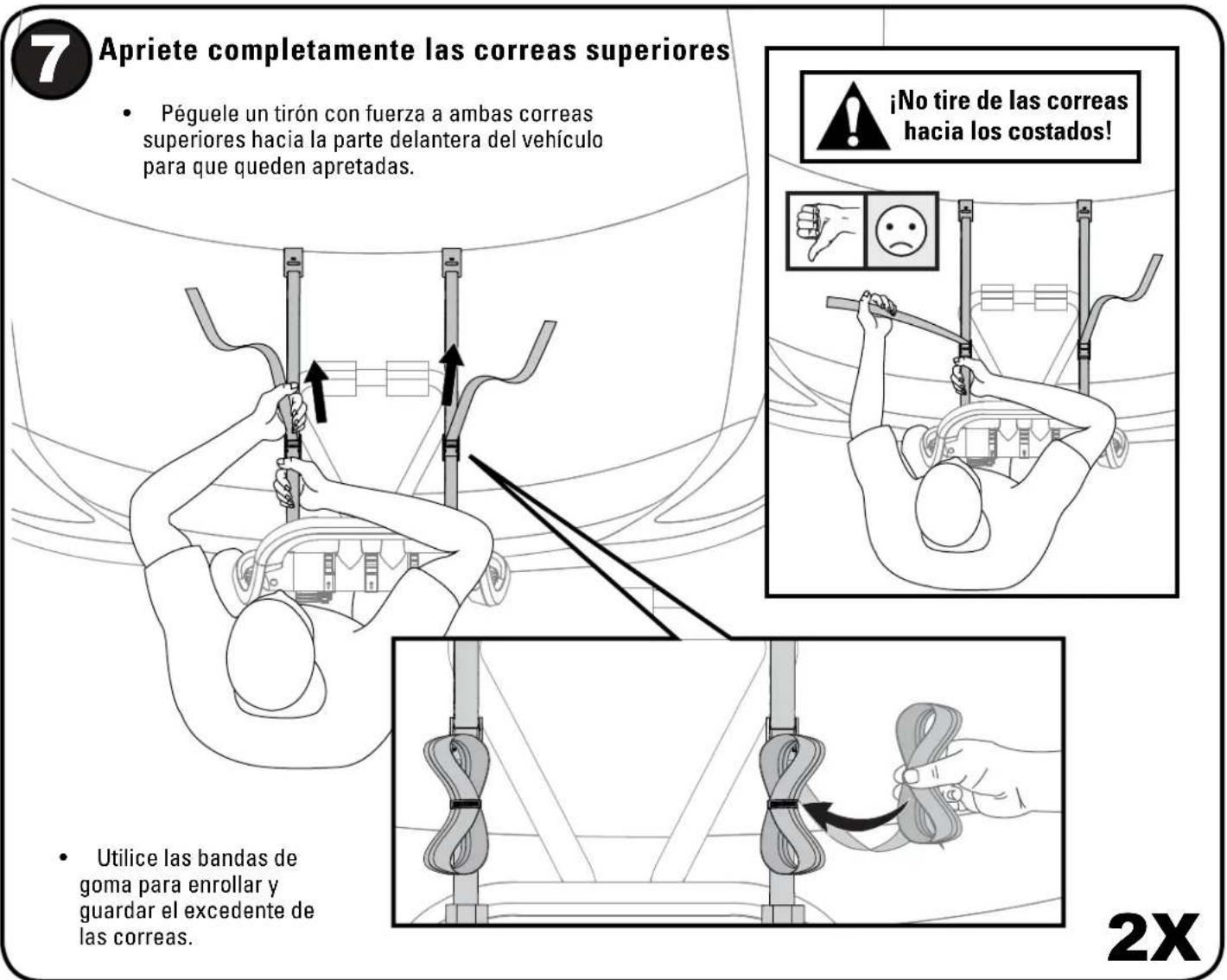

• Péguele un tirón con fuerza a ambas correas superiores hacia la parte delantera del vehículo para que queden apretadas.

• Utilice las bandas de goma para enrollar y guardar el excedente de las correas. ¡No tire de las correas hacia los costados! Apriete completamente las correas inferiores Apriete completamente las correas superiores

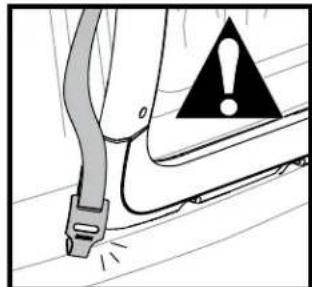

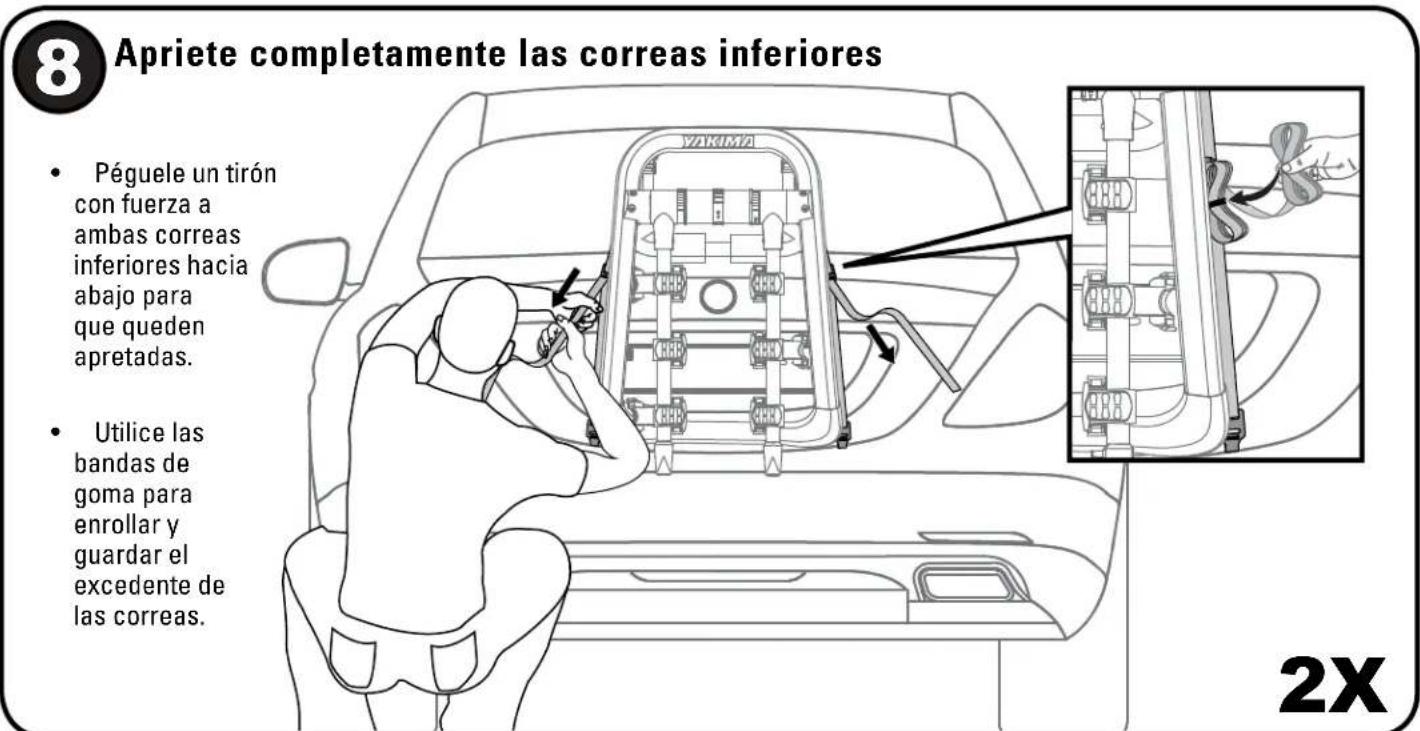

• Péguele un tirón con fuerza a ambas correas inferiores hacia abajo para que queden apretadas.

• Utilice las bandas de goma para enrollar y guardar el excedente de las correas.9

Pruebe la instalación

• Sujete el portabicicletas HalfBack y verifique que esté bien fijado al vehículo tratando de moverlo en todas las direcciones. El portabicicletas no debe moverse.

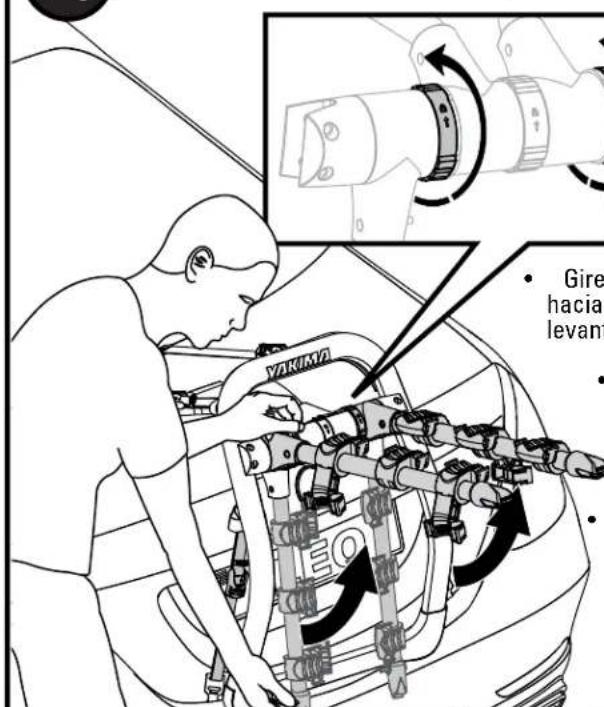

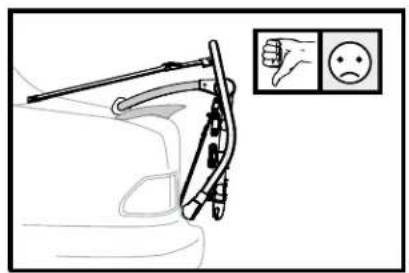

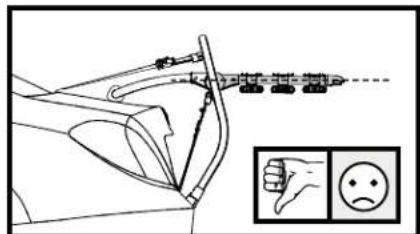

• Se debe evitar todo contacto con un deflector aerodinámico. Suba los brazos de soporte

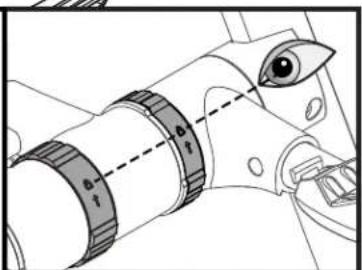

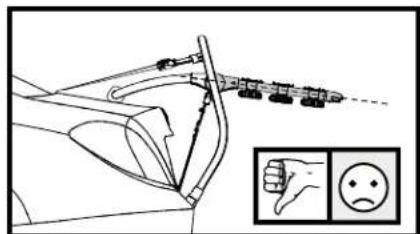

• Gire los diales izquierdo y derecho hacia el icono de desbloqueo y levante los brazos de soporte.• Los brazos de soporte deben quedar paralelos entre sí y formando un ligero ángulo hacia arriba. Asegúrese de que los diales izquierdo y derecho vuelvan a sus posiciones de bloqueo.
• Tire de ambos brazos de soporte hacia abajo para asegurarse de que queden bloqueados en esa posición. Los iconos de bloqueo quedan alineados cuando los brazos están bloqueados.12

1035039F-35/39 Para transportar su bicicleta con toda seguridad, es posible que necesite utilizar un TubeTop

de Yakima (vea la cubierta). En lo posible, las bicicletas deben quedar horizontales para evitar que toquen el suelo o que se caigan. Si las bicicletas no se cargan correctamente, se pueden provocar daños materiales, heridas corporales o la muerte. Alterne la dirección de las bicicletas para evitar que interfieran entre sí.

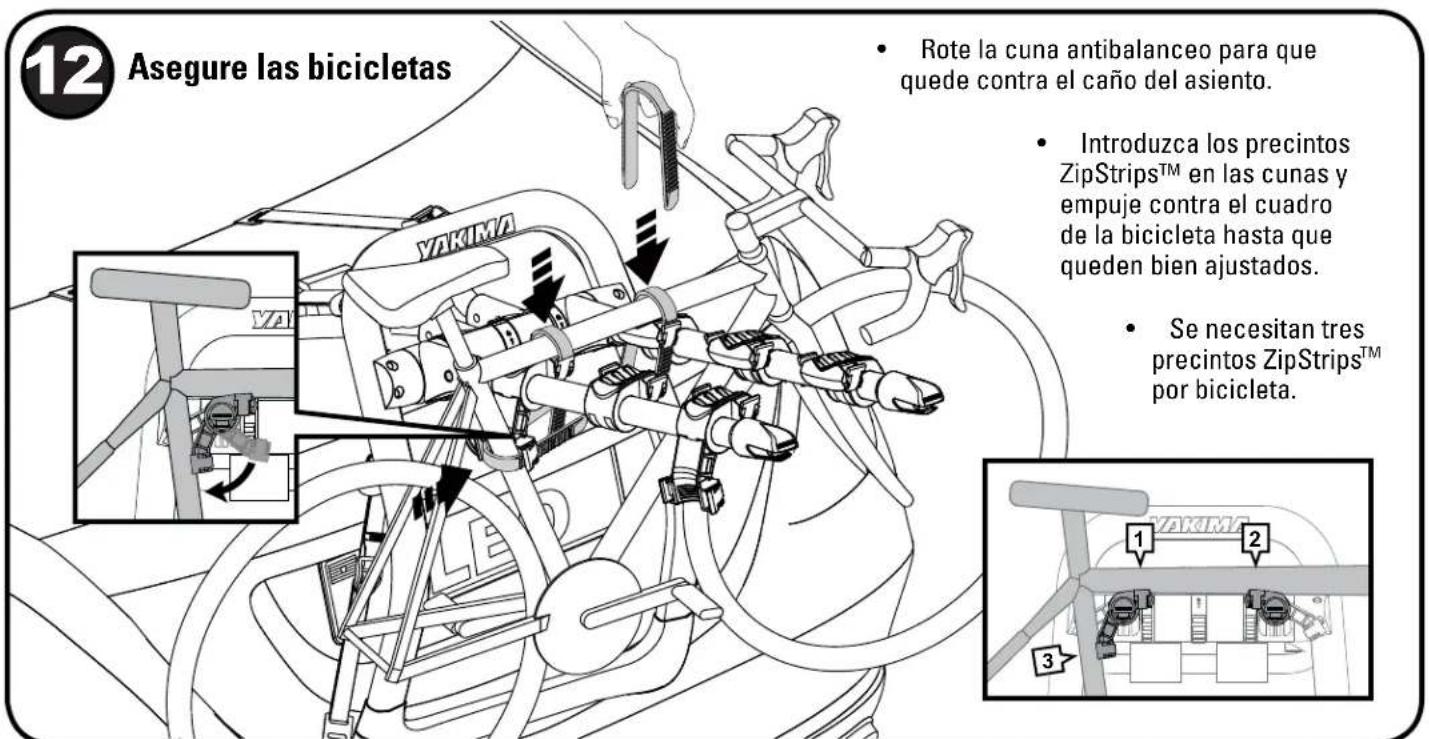

• Se necesitan tres precintos ZipStrips

• Rote la cuna antibalanceo para que quede contra el caño del asiento.

en las cunas y empuje contra el cuadro de la bicicleta hasta que queden bien ajustados. Asegure las bicicletas Cargue las bicicletas Rote las cunas antibalanceo para facilitar la carga de las bicicletas.

• Cargue primero la bicicleta más pesada.

• Las bicicletas se deben cargar lo más cerca posible del vehículo.

• Cargue siempre la primera bicicleta de manera que la cadena quede del lado opuesto al vehículo.13

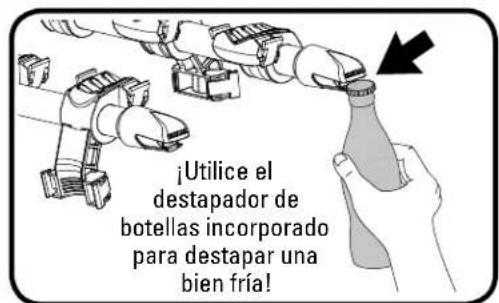

1035039F-36/39 Instale la correa de seguridad ¡Utilice el destapador de botellas incorporado para destapar una bien fría!

• Retire la correa de seguridad.

• Retire los precintos ZipStrips™.

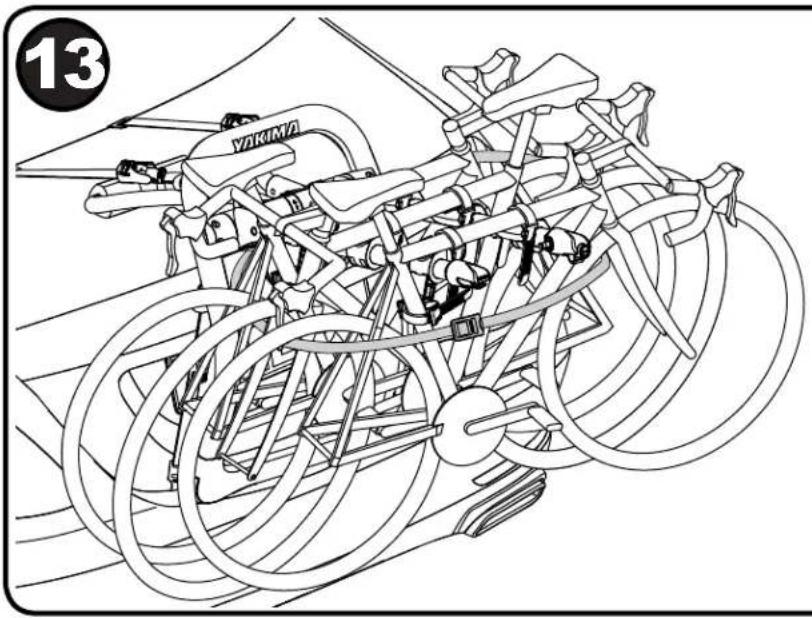

• Descargue las bicicletas. Utilice la correa de seguridad incluida para asegurar las bicicletas al portabicicleta. Pase la correa a través de cada rueda y alrededor del portabicicletas. Introduzca la correa en la hebilla, apriétela y asegure el extremo libre.4

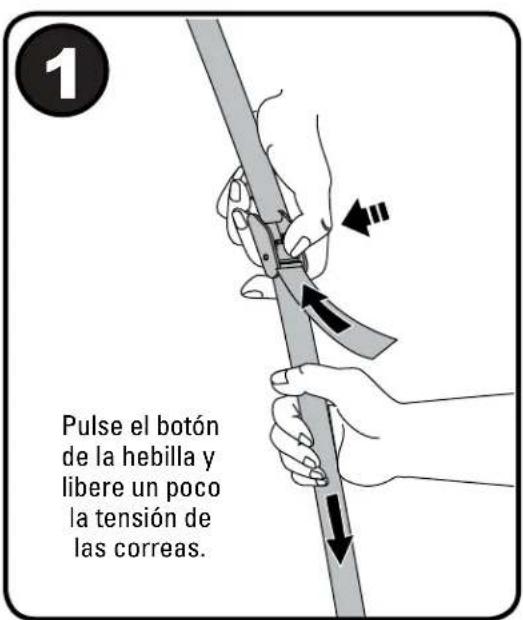

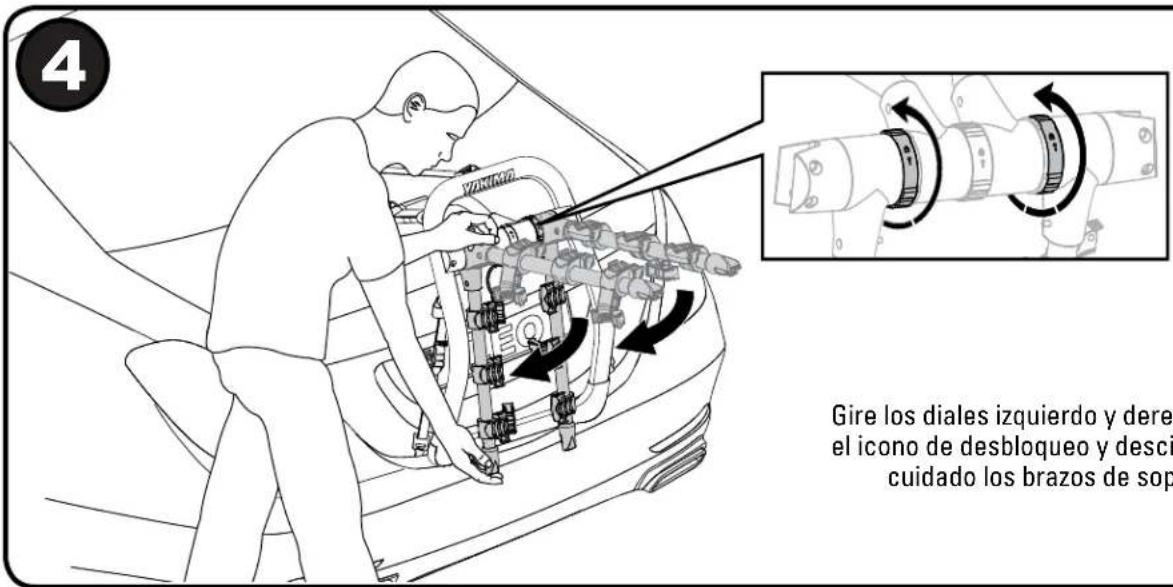

1035039F-37/39 Gire los diales izquierdo y derecho hacia el icono de desbloqueo y descienda con cuidado los brazos de soporte. Pulse el botón de la hebilla y libere un poco la tensión de las correas.

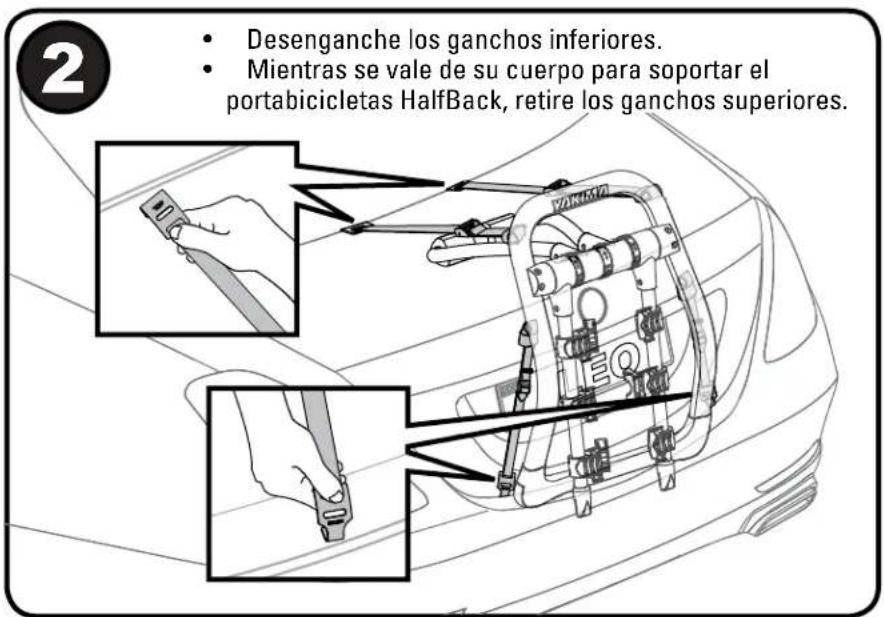

• Desenganche los ganchos inferiores.

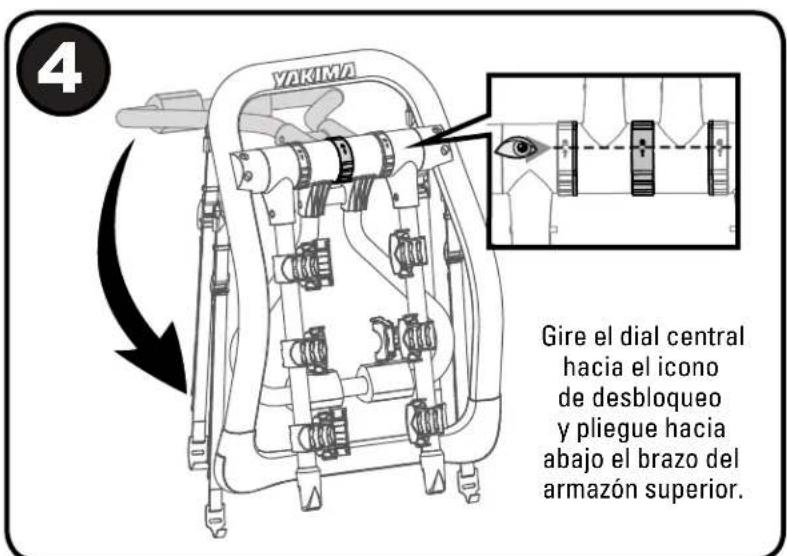

• Mientras se vale de su cuerpo para soportar el portabicicletas HalfBack, retire los ganchos superiores. Retire con cuidado el portabicicletas del vehículo. Gire el dial central hacia el icono de desbloqueo y pliegue hacia abajo el brazo del armazón superior.1035039F-38/39R8A9N1D ¡iMPoRTAnTE! ¡Asegúrese de leer toda la información sobre precauciones y garantías que acompañan estas instrucciones! LÍMiTES DE PESo HalfBack (Bicicleta 2) 35 lb / 15,9 kg máx. por bicicleta. 70 lb / 31,75 kg en total. HalfBack (Bicicleta 3) 30 lb / 13,6 kg máx. por bicicleta. 90 lb / 40,8 kg en total.

USA www.yakima.com ACCESORIOS RECOMENDADOS (VENDIDOS POR SEPARADO) CABLE DE SEGURIDAD DE 9 PIES (PIEZA NÚMERO 8007233 DE YAKIMA)Asegura las bicicletas al portabicicletas. Para comprar estos accesorios, visite el sitio www.yakima.com o póngase en contacto con un distribuidor. TUBETOP

(PIEZA NÚMERO 8002531 DE YAKIMA)Recomendado para bicicletas sin tubos superiores o con tubos en ángulo.CORREA DE SEGURIDAD PARA MALETERO (PIEZA NÚMERO 8002623 DE YAKIMA)Asegura el portabicicletas al vehículo.GANCHOS PARA VIDRIO DE PORTEZUELA (PIEZA NÚMERO 8002612 DE YAKIMA)Cuando se fijan los ganchos para vidrio de portezuela a las correas superiores, la carga queda limitada a 2 bicicletas solamente. MANTENIMIENTO Use un paño delicado con agua y detergente suave para limpiar las piezas de plástico. PRECAUCIÓN RETIRELOSPORTABICICLETASHALFBACK/

FULLBACK ANTES DE ENTRAR EN UN

LAVADEROAUTOMÁTICODEVEHÍCULOS. ¡CONSERVE ESTAS INSTRUCCIONES! Portezuelas de vidrio• Si los ganchos superiores o inferiores se deben fijar a una parte de vidrio o plástico, siga las instrucciones para instalar los ganchos para vidrio de portezuela (vendidos por separado).Vehículos convertibles• El armazón superior del portabicicletas no se debe apoyar en la capota del vehículo convertible.• No levante ni baje la capota cuando el portabicicletas está instalado.Limpiaparabrisas de la luneta trasera• Es posible que no pueda usar el limpiaparabrisas trasero cuando está instalado el portabicicletas. Evite siempre que el limpiaparabrisas toque alguna parte del portabicicletas.Vehículos con un deflector aerodinámico• No utilice este producto si el portabicicletas toca el deflector aerodinámicoEspacio entre el deflector y la luneta o portezuela• En los vehículos deportivos utilitarios, furgonetas y familiares que tienen un espacio entre el deflector aerodinámico y la luneta trasera o portezuela, se deben pasar las correas superiores por debajo del deflector, si es posible. Las correas no deben tocar el deflector aerodinámico.Juntasmuycerradas• E n ciertos vehículos las juntas de cierre entre la tapa del baúl o la portezuela y la carrocería son demasiado estrechas para poder introducir los ganchos. En este caso, deslícelos desde el borde exterior del baúl o de la portezuela hasta la posición apropiada. Otra solución es abrir el baúl o la portezuela, introducir los ganchos en la posición apropiada y volver a cerrarlos con mucho cuidado para evitar dañar el vehículo.• Asegúrese de que el baúl o la portezuela queda bien cerrado antes de continuar la instalación.Puntos de amarre menos sólidos• S i las correas se ajustan demasiado, se pueden dañar las partes menos sólidas de la carrocería. Lea las precauciones que debe tomar durante la instalación y que se aplican a su vehículo...
