Tipo de producto	Objetivo fotográfico
Marca	Panasonic
Modelo	Lumix G 714mm f4
Distancia focal	7 a 14 mm (equivalente 35 mm: 14 a 28 mm)
Apertura máxima	F4.0
Apertura mínima	F22
Composición óptica	16 elementos en 12 grupos (2 asféricos, 4 ED)
Ángulo de visión	114° (gran angular) a 75° (teleobjetivo)
Distancia mínima de enfoque	0,25 m
Aumento máximo	0,08× (equivalente 35 mm: 0,15×)
Estabilizador óptico	No disponible
Montura	Micro Four Thirds
Diámetro de filtro	Filtro incompatible
Diámetro máximo	70 mm (parte del parasol)
Longitud total	Aproximadamente 83,1 mm
Peso	Aproximadamente 300 g
Accesorios incluidos	Bolsa de almacenamiento, tapa trasera, cubierta del parasol
Mantenimiento y limpieza	Limpiar con un paño suave y seco; no usar disolventes
Seguridad	No desmontar; evitar golpes y humedad
Reparabilidad	Confiar al vendedor para cualquier reparación

Preguntas frecuentes - Lumix G 714mm f4 PANASONIC

¿Cuál es la distancia focal del objetivo Lumix G 714mm f4?

La distancia focal es de 7 a 14 mm, lo que equivale a 14 a 28 mm en formato 35 mm.

¿Se puede usar un filtro en este objetivo?

No, este objetivo es incompatible con los filtros debido a su diseño óptico.

¿Cuál es el peso del objetivo?

El objetivo pesa aproximadamente 300 g.

¿Cuál es la montura del objetivo?

Utiliza la montura Micro Four Thirds, compatible con las cámaras de este sistema.

¿El objetivo dispone de un estabilizador óptico?

No, el estabilizador óptico no está disponible en este modelo.

¿Cuál es la distancia mínima de enfoque?

La distancia mínima de enfoque es de 0,25 m desde el sensor.

¿Cómo limpiar el objetivo?

Use un paño suave y seco para limpiar la superficie. Evite benceno, alcohol o cualquier otro disolvente.

¿Qué hacer en caso de condensación en el objetivo?

Apague la cámara y déjela reposar aproximadamente 2 horas a temperatura ambiente hasta que desaparezca la niebla.

¿Este objetivo es compatible con las cámaras Four Thirds?

No, solo es compatible con las cámaras Micro Four Thirds, no con la montura Four Thirds estándar.

¿Qué accesorios se incluyen con el objetivo?

Los accesorios incluyen una bolsa de almacenamiento, una tapa trasera y una cubierta del parasol.

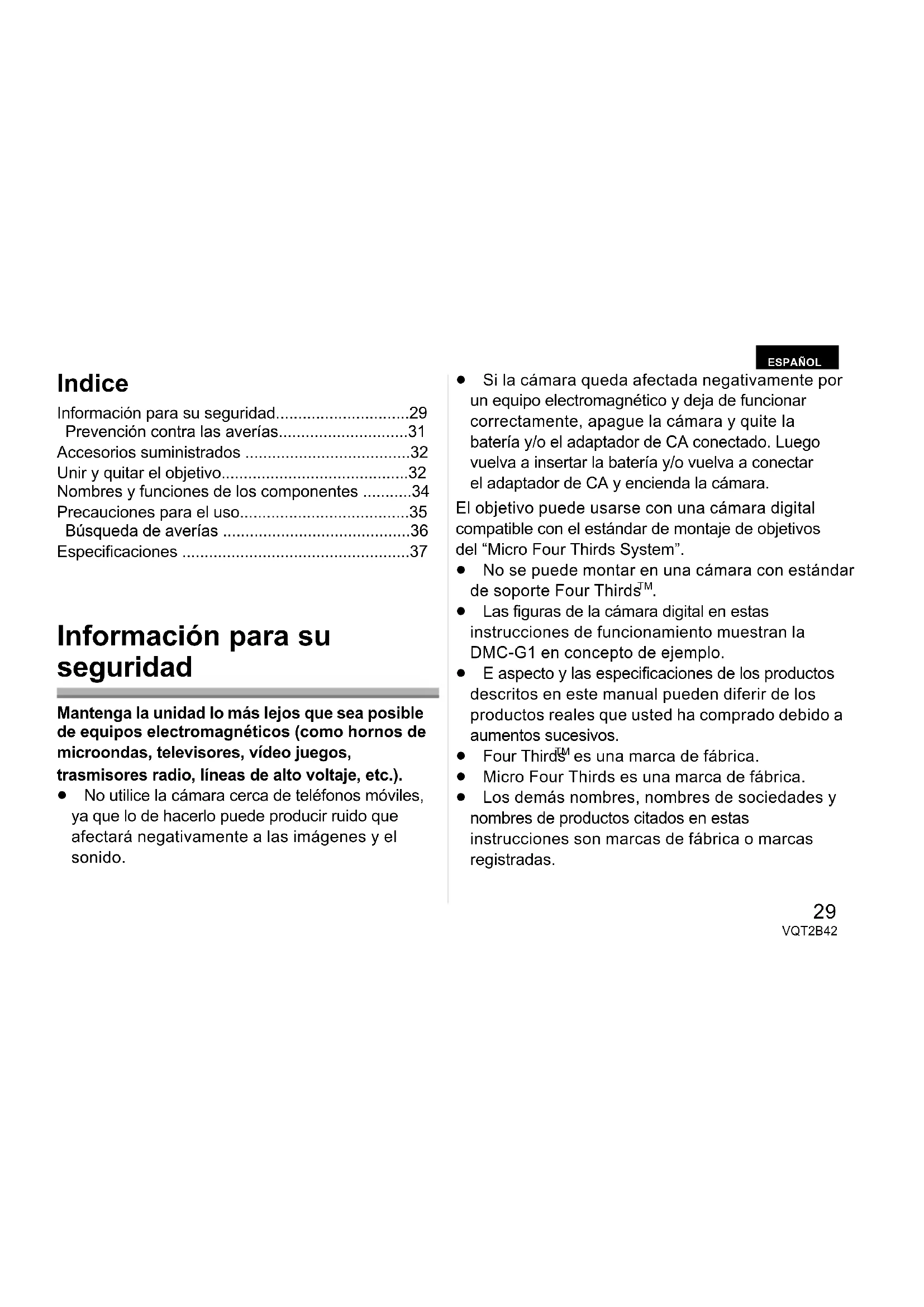

MANUAL DE USUARIO Lumix G 714mm f4 PANASONIC

Información para su seguridad......29

Prevención contra las averías....31

Accesorios suministrados ....32

Unir y quitar el objetivo....32

Nombres y funciones de los componentes .....34

Precauciones para el uso....35

Búsqueda de averías ....36

Especificaciones ......37

Información para su seguridad

Mantenga la unidad lo más lejos que sea posible de equipos electromagnéticos (como hornos de microondas, televisores, vídeo juegos, trasmisores radio, líneas de alto voltaje, etc.).

- No utilice la cámara cerca de teléfonos móviles, ya que lo de hacerlo puede producir ruido que afectará negativamente a las imágenes y el sonido.

ESPAÑOL

- Si la cámara queda afectada negativamente por un equipo electromagnético y deja de funcionar correctamente, apague la cámara y quite la batería y/o el adaptador de CA conectado. Luego vuelva a insertar la batería y/o vuelva a conectar el adaptador de CA y encienda la cámara.

El objetivo puede usarse con una cámara digital compatible con el estándar de montaje de objetivos del "Micro Four Thirds System".

• No se puede montar en una cámara con estándar de soporte Four Thirds™.
• Las figuras de la cámara digital en estas instrucciones de funcionamiento muestran la DMC-G1 en concepto de ejemplo.
• El aspecto y las especificaciones de los productos descritos en este manual pueden diferir de los productos reales que usted ha comprado debido a aumentos sucesivos.
• Four Thirds™ es una marca de fábrica.
• Micro Four Thirds es una marca de fábrica.
• Los demás nombres, nombres de sociedades y nombres de productos citados en estas instrucciones son marcas de fábrica o marcas registradas.

Información sobre la eliminación para los usuarios de equipos eléctricos y electrónicos usados (particulares)

La aparición de este símbolo en un producto y/o en la documentación adjunta indica que los productos eléctricos y electrónicos usados no deben mezclarse con la basura doméstica general.

Para que estos productos se sometan a un proceso adecuado de tratamiento, recuperación y reciclaje, llévelos a los puntos de recogida designados, donde los admitirán sin coste alguno. En algunos países existe también la posibilidad de devolver los productos a su minorista local al comprar un producto nuevo equivalente. Si desecha el producto correctamente, estará contribuyendo a preservar valiosos recursos y a evitar cualquier posible efecto negativo en la salud de las personas y en el medio ambiente que pudiera producirse debido al tratamiento inadecuado de desechos. Póngase en contacto con su autoridad local para que le informen

detalladamente sobre el punto de recogida designado más cercano.

De acuerdo con la legislación nacional, podrían aplicarse multas por la eliminación incorrecta de estos desechos.

Para empresas de la Unión Europea

Si desea desechar equipos eléctricos y electrónicos, póngase en contacto con su distribuidor o proveedor para que le informe detalladamente.

Información sobre la eliminación en otros países no pertenecientes a la Unión Europea

Este símbolo sólo es válido en la Unión Europea.

Si desea desechar este producto, póngase en contacto con las autoridades locales o con su distribuidor para que le informen sobre el método correcto de eliminación.

Prevención contra las averías

Atención del objetivo

• La arena y el polvo pueden dañar el objetivo. Cuando use el objetivo en una playa, tenga cuidado de que ni arena ni polvo entren en el interior del objetivo o en los terminales, etc.
• Este objetivo no es impermeable. Si caen gotas de agua sobre el objetivo, límpielo con un paño seco.
• No ejerza demasiada presión sobre el objetivo.
• Cuando haya suciedad (agua, aceite, huellas dactilares, etc.) en la superficie del objetivo, la imagen puede verse afectada. Limpie ligeramente con un paño suave y seco antes y después de tomar las imágenes.
• No coloque el soporte del objetivo mirando hacia abajo. No deje que se ensucien los puntos de contacto ①.

Acerca de la condensación (empañamiento del objetivo)

• La condensación ocurre cuando se encuentra una diferencia en la temperatura y humedad como se describe a continuación. La condensación puede ensuciar el objetivo y producir hongos y un funcionamiento defectuoso, por lo tanto, tenga cuidado en las situaciones siguientes:
• Cuando lleva la cámara a casa desde el aire libre durante un tiempo frío
• Cuando lleva la cámara dentro de un coche con aire acondicionado
• Cuando sopla aire frío sobre el objetivo desde un acondicionador de aire
• En lugares húmedos

- Para impedir la condensación, meta la cámara en una bolsa de plástico para que se aclimate a la temperatura ambiente. Si ocurre condensación, apague la alimentación y déjela así durante dos horas. Una vez que la cámara se haya aclimatado a la temperatura ambiente, el empañamiento desaparece naturalmente.

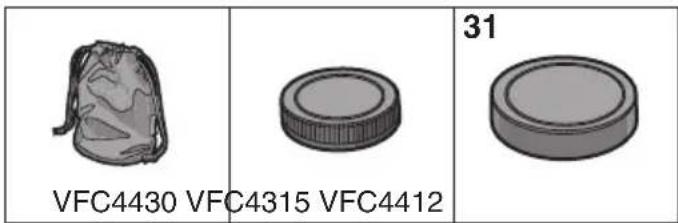

Accesorios suministrados

[Controles a realizar cuando va a desembalar la unidad]

Al quitar la unidad de su embalaje, compruebe que se encuentren la unidad principal y los accesorios suministrados. Además compruebe el aspecto externo y las funciones para verificar que no hayan padecido daños durante la distribución y el transporte.

Por si encuentra algún problema, antes de usar el producto llame a su comerciante.

1 Bolsa de almacenamiento del objetivo 2 Tapa trasera del objetivo

(La tapa trasera del objetivo y la de la visera se unen al objetivo intercambiable al momento de la compra.)

3 Tapa de la visera del objetivo

Unir y quitar el objetivo

• Se refiera también a las instrucciones de funcionamiento de la cámara para unir y separar el objetivo. ■ Unión del objetivo
• Compruebe que la cámara esté apagada.

1 Gire la tapa trasera del objetivo para separarla.

Ⓐ: Tapa trasera del objetivo

2 Alinee las marcas para ajustar el objetivo Ⓑ (marcas rojas) ubicadas en el cuerpo de la cámara y el mismo objetivo, luego gire éste en la dirección de la flecha hasta que dispare.

• No pulse el botón de desenganche del objetivo cuando va a unir un objetivo.
• Como el soporte del objetivo podría salir rayado, no trate de unir el objetivo a la cámara manteniéndolo de ángulo.
• Compruebe que el objetivo esté unido correctamente.

■ Separación del objetivo

- Compruebe que la cámara esté apagada.

Pulse el botón de desenganche del objetivo © mientras gira el objetivo en la dirección de la flecha para quitarlo.

• Una la tapa trasera de manera que el punto de contacto del objetivo no salga rayado.
• Una la tapa del cuerpo a la cámara para que ni suciedad ni polvo entren dentro de la unidad principal.

■ Unir y separar la tapa de la visera de objetivo

- Ponga cuidado en no perder la tapa de la visera del objetivo.

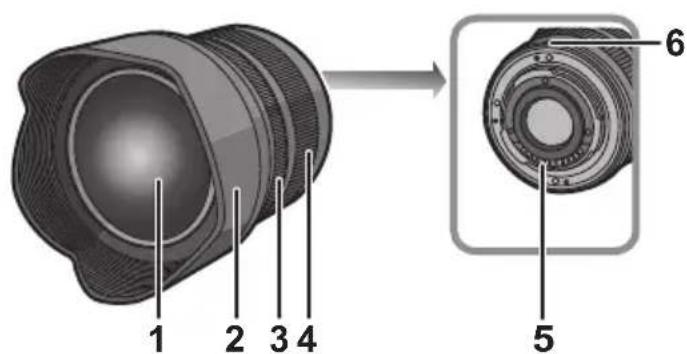

Nombres y funciones de los componentes

■ Objetivo

Gire el anillo del zoom cuando quiere tomar imágenes grandes (teleobjetivo) o anchas (gran angular) (Igual a una cámara de película de 35 mm: de 14 mm a 28 mm)

5 Punto de contacto

6 Marca para ajustar el objetivo

Nota

- Este lente permite obtener un campo de visión muy ancho. Cuando use esta lente con áreas periféricas de fotografía flash puede oscurecerse ligeramente si el flash no consigue iluminar toda el área a fotografiar. Esto no es un funcionamiento defectuoso.

Precauciones para el uso

Acerca del objetivo

Tenga cuidado de no hacer caer el objetivo ni de que choque contra algo. Asimismo, tenga cuidado de no presionarlo demasiado.

- Tenga cuidado de no hacer caer la bolsa en la que cabe el objetivo. Éste podría dañarse, la cámara podría dejar de funcionar normalmente y las imágenes podrían no grabarse.

Cuando use pesticidas y otras sustancias volátiles alrededor de la cámara, tenga cuidado de que no entren en el objetivo.

- Si dichas sustancias caen en el objetivo, pueden dañarlo o hacer desconchar su barniz.

No transporte la unidad si ésta está todavía unida al cuerpo de la cámara.

• De ninguna manera la unidad debe ser usada o almacenada en uno de los siguientes lugares, ya que hacerlo podría perjudicarla o producir un funcionamiento defectuoso.
• Bajo la luz directa del sol o bien a lo largo de la costa durante el verano.
• En lugares donde haya altas temperaturas o altos niveles de humedad, o bien donde sean repentinos los cambios de temperatura y humedad.
• En lugares donde haya altas concentraciones de arena, polvo o suciedad.
• Donde haya llamas.
• Cerca de calefactores, acondicionadores de aire o humedecedores.
• Donde el agua pueda mojar la unidad.
• Donde haya vibraciones – dentro de un vehículo.
• Consulte también las instrucciones de funcionamiento de la cámara digital.
• Cuando no ha de ser usada la unidad por un período prolongado, le recomendamos guardar con un desecante (silicagel). El hecho de no hacerlo podría ocasionar una avería causada por el moho etc. Se recomienda que compruebe el funcionamiento de la unidad antes de usarla.
• No deje el objetivo en contacto con productos de plástico durante largos períodos de tiempo.
• No toque los contactos eléctricos de la unidad. Lo de hacerlo puede causar avería en la unidad.
• No desmonte ni modifique la unidad. En el caso de que las partes internas requiriesen una inspección o reparación, lleve la unidad al vendedor.

No utilice gasolina, diluyente, alcohol u otros agentes de limpieza parecidos para limpiar la unidad.

• El hecho de usar disolventes puede dañar el objetivo y hacer desconchar su barniz.
• Quite cualquier indicio de polvo o huellas dactilares con un paño blando y seco.
• Utilice un paño seco para polvo a fin de quitar del anillo del zoom y el del enfoque la suciedad y el polvo.
• No use detergentes para cocina o un paño tratado químicamente.

Búsqueda de averías

Se oye un sonido cuando se enciende o se apaga la cámara.

- Éste es el sonido del objetivo o el movimiento de abertura y no es un funcionamiento defectuoso.

Especificaciones

ÓPTICA INTERCAMBIABLE PARA CÁMARA DIGITAL

Longitud focal f=7 mm a 14 mm	(Igual a una cámara de película de 35 mm: de 14 mm a 28 mm)
Tipo de abertura	7 obturaciones de hoja/diafragma iris/diafragma circular
Gama de abertura F4.0
Valor de abertura mínimo F22
Estructura del objetivo	16 elementos en 12 grupos (2 objetivos esféricos, 4 Lentes ED)
En la distancia del enfoque	0,25 m a ∞ (desde la línea de referencia de la distancia del enfoque)
Máxima ampliación de la imagen	0,08× (Igual a una cámara de película de 35 mm: 0,15×)
Estabilizador óptico de la imagen	No disponible
Soporte “Micro Four Thirds Mount”
Ángulo visual	114° (Granangular) a 75° (Teleobjetivo)
Diámetro del filtro	Filtro no compatible
Diámetro máx.	70 mm (sección de la visera del objetivo)
Longitud total	Aprox. 83,1 mm (desde la punta de la visera hasta el lado básico del soporte del objetivo)
Peso Aprox. 300 g
