MANUALE UTENTE Lumix G 714mm f4 PANASONIC

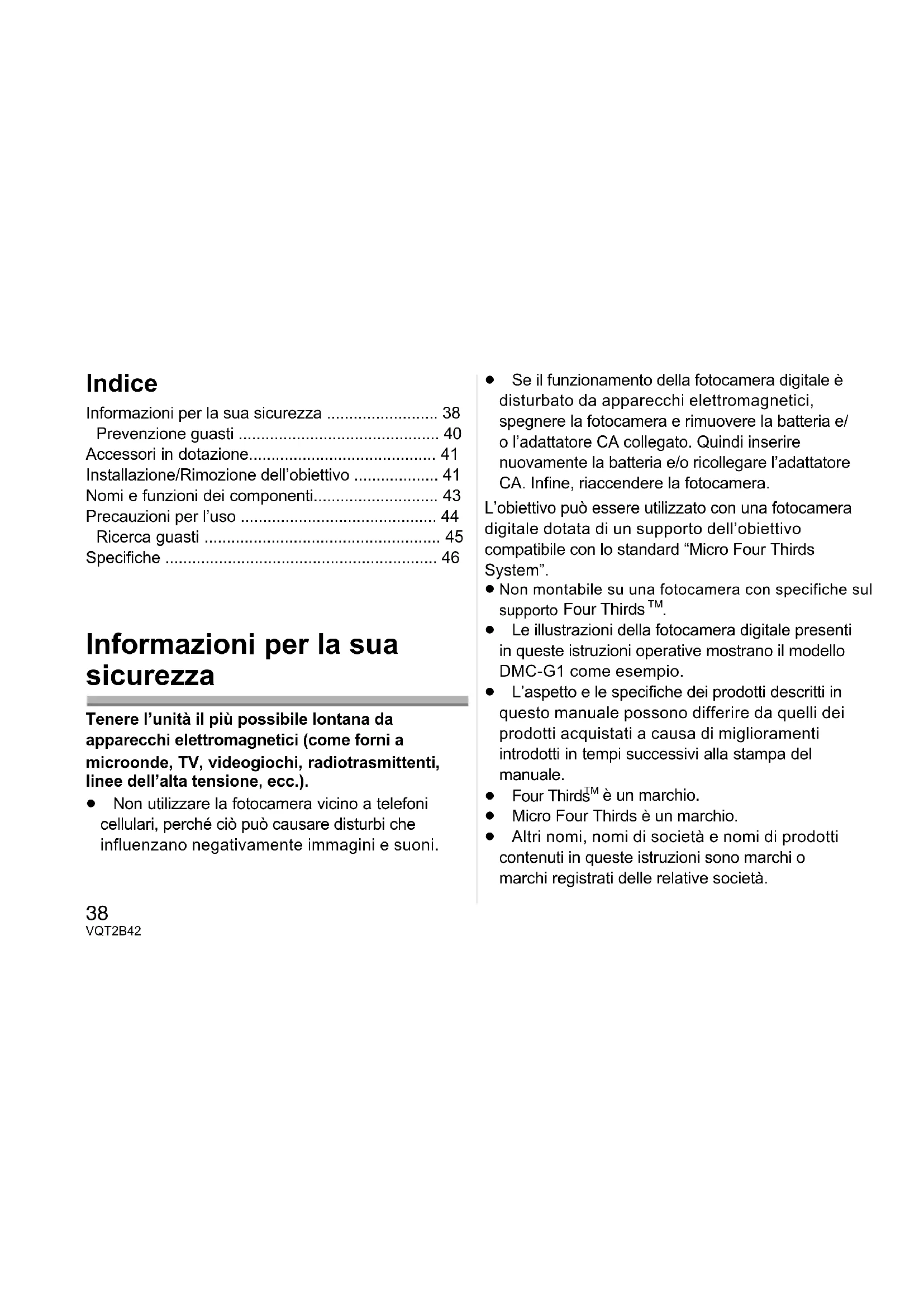

Non montabile su una fotocamera con specifiche sul supporto Four Thirds

≥ Le illustrazioni della fotocamera digitale presenti in queste istruzioni operative mostrano il modello DMC-G1 come esempio. ≥ L’aspetto e le specifiche dei prodotti descritti in questo manuale possono differire da quelli dei prodotti acquistati a causa di miglioramenti introdotti in tempi successivi alla stampa del manuale. ≥ Four Thirds

è un marchio. ≥ Micro Four Thirds è un marchio. ≥ Altri nomi, nomi di società e nomi di prodotti contenuti in queste istruzioni sono marchi o marchi registrati delle relative società. VQT2B42_E.book 38 ページ ２００９年３月２４日　火曜日　午前１０時５１分39 VQT2B42 -Se vedete questo simbolo- Informazioni per gli utenti sullo smaltimento di apparecchiature elettriche ed elettroniche obsolete (per i nuclei familiari privati) Questo simbolo sui prodotti e/o sulla documentazione di accompagnamento significa che i prodotti elettrici ed elettronici usati non devono essere mescolati con i rifiuti domestici generici. Per un corretto trattamento, recupero e riciclaggio, portare questi prodotti ai punti di raccolta designati, dove verranno accettati gratuitamente. In alternativa, in alcune nazioni potrebbe essere possibile restituire i prodotti al rivenditore locale, al momento dell'acquisto di un nuovo prodotto equivalente. Uno smaltimento corretto di questo prodotto contribuirà a far risparmiare preziose risorse ed evitare potenziali effetti negativi sulla salute umana e sull'ambiente, che potrebbero derivare, altrimenti, da uno smaltimento inappropriato. Per ulteriori dettagli, contattare la propria autorità locale o il punto di raccolta designato più vicino. In caso di smaltimento errato di questo materiale di scarto, potrebbero venire applicate delle penali, in base alle leggi nazionali. Per gli utenti aziendali nell'Unione Europea Qualora si desideri smaltire apparecchiature elettriche ed elettroniche, contattare il rivenditore o il fornitore per ulteriori informazioni. Informazioni sullo smaltimento in nazioni al di fuori dell'Unione Europea Questo simbolo è valido solo nell'Unione Europea. Qualora si desideri smaltire questo prodotto, contattare le autorità locali o il rivenditore e chiedere informazioni sul metodo corretto di smaltimento. ITALIANO VQT2B42_E.book 39 ページ ２００９年３月２４日　火曜日　午前１０時５１分40 VQT2B42 ∫ Custodia dell’obiettivo ≥ Sabbia e polvere possono danneggiare l’obiettivo. Evitare che sabbia o polvere penetrino all’interno dell’obiettivo o dei terminali quando si utilizza l’obiettivo su una spiaggia, ecc. ≥ Questo obiettivo non è impermeabile. Se delle gocce d’acqua dovessero cadere sull’obiettivo, pulirlo con un panno asciutto. ≥ Non premere con troppa forza l’obiettivo. ≥ Quando la superficie della lente è sporca (acqua, olio, impronte, ecc.), l’immagine può risultare deteriorata. Pulire leggermente la superficie della lente con un panno asciutto e morbido prima e dopo aver ripreso delle immagini. ≥ Non tenere il supporto dell’obiettivo rivolto verso il basso. Evitare che i Contatto del supporto dell’obiettivo 1 si sporchino. ∫ Informazioni sulla condensa (Appannamento dell’obiettivo) ≥ La condensa si forma quando si verificano differenze di temperatura e umidità come quelle descritte sotto. La condensa può causare l’appannamento dell’obiettivo e portare alla formazione di muffe e a malfunzionamenti, per cui è necessario fare attenzione nelle seguenti situazioni: – Quando si porta la fotocamera da un ambiente esterno freddo a uno interno – Quando si porta la fotocamera in un’auto con il condizionatore in funzione – Quando l’aria fredda di un condizionatore colpisce direttamente l’obiettivo – In luoghi umidi ≥ Per evitare la formazione di condensa, inserire la fotocamera in una busta di plastica per consentirle di adattarsi alla temperatura circostante. Se si forma della condensa, spegnere la fotocamera e non toccarla per un paio due ore. Una volta che la temperatura della fotocamera ritorna ai valori dell’ambiente circostante l’appannamento scomparirà naturalmente. Prevenzione guasti VQT2B42_E.book 40 ページ ２００９年３月２４日　火曜日　午前１０時５１分41 VQT2B42 Accessori in dotazione [Controlli da effettuare quando si disimballa l’unità]Quando si estrae il flash dalla confezione, controllare che siano presenti l’unità principale e gli accessori in dotazione. Controllarne inoltre l’aspetto esterno e il funzionamento, per verificare che non abbiano subito danni durante la distribuzione e il trasporto.Se si riscontra qualche problema, contattare il rivenditore prima di utilizzare il prodotto. 1 Sacca portaobiettivo 2 Copriobiettivo posteriore (Il copriobiettivo posteriore e il coperchio del paraluce sono installati sull’obiettivo intercambiabile al momento dell’acquisto.) 3 Coperchio del paraluce Installazione/Rimozione dell’obiettivo ≥ Consultare anche le istruzioni per l’uso della fotocamera per informazioni sulla procedura di installazione e disinstallazione della fotocamera. ∫ Installazione dell’obiettivo ≥ Controllare che la fotocamera sia spenta. 1 Ruotare il copriobiettivo posteriore per disinstallarlo. A: Copriobiettivo posteriore

Allineare i segni per l’installazione dell’obiettivo

(segni rossi) sul corpo della fotocamera e sull’obiettivo, quindi ruotare l’obiettivo nella direzione indicata dalla freccia finché non scatta.

• Non premere il pulsante di sblocco dell’obiettivo quando si installa un obiettivo.

• Non tentare di installare l’obiettivo tenendolo diagonalmente rispetto al corpo della fotocamera, per evitare di graffiare il supporto dell’obiettivo.

• Controllare che l’obiettivo sia installato correttamente. ∫ Disinstallazione dell’obiettivo ≥ Controllare che la fotocamera sia spenta. Premere il pulsante di sblocco dell’obiettivo C e nel contempo ruotare fino in fondo l’obiettivo nella direzione indicata dalla freccia per rimuoverlo.

• Installare il copriobiettivo posteriore per evitare di graffiare il punto di contatto.

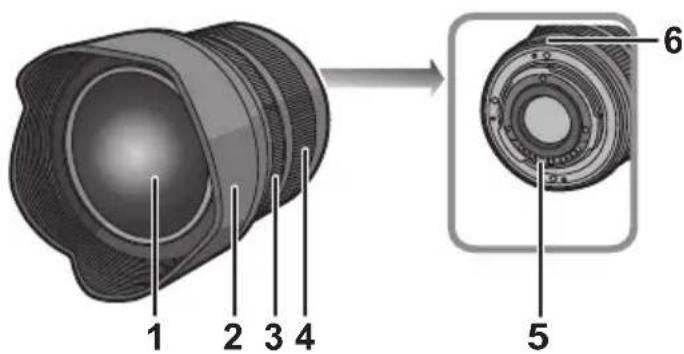

• Installare il copriobiettivo posteriore sulla fotocamera per evitare che sporcizia o polvere penetrino all’interno dell’unità principale. ∫ Installazione e rimozione del coperchio del paraluce ≥ Fare attenzione a non perdere il coperchio del paraluce. VQT2B42_E.book 42 ページ ２００９年３月２４日　火曜日　午前１０時５１分43 VQT2B42 Nomi e funzioni dei componenti ∫ Obiettivo 1 Superficie dell’obiettivo 2 Paraluce 3 Ghiera di messa a fuoco Ruotare per mettere a fuoco quando si scattano fotografie utilizzando la messa a fuoco manuale. 4 Ghiera dello zoom Ruotare la ghiera dello zoom quando si desidera riprendere immagini ravvicinate (teleobiettivo) o di grande ampiezza (grandangolo). (equivalente per fotocamera con pellicola da 35 mm: da 14 mm a 28 mm) 5 Punto di contatto 6 Segno per l’installazione dell’obiettivo Nota

• Questo obiettivo ha un campo visivo estremamente ampio. Quando si utilizza questo obiettivo con il flash le zone periferiche della foto possono risultare leggermente più scure se il flash non è in grado di illuminare l’intera area che si sta fotografando. Questo è normale e non si tratta di un malfunzionamento.

VQT2B42_E.book 43 ページ ２００９年９月１０日　木曜日　午前１１時４７分44 VQT2B42 Precauzioni per l’uso ∫ L’obiettivo Fare attenzione a non lasciar cadere o a non urtare l’obiettivo. Evitare inoltre di esercitare una forte pressione sull’obiettivo.

Fare attenzione a non far cadere la custodia in cui è stato inserito l’obiettivo in quanto questo può danneggiarsi. La fotocamera può smettere di funzionare e potrebbe non essere più possibile registrare delle immagini. Quando si utilizzano pesticidi e altre sostanze volatili nelle vicinanze della fotocamera fare attenzione che non vengano a contatto con l’obiettivo.

Se tali sostanze vengono a contatto con l’obiettivo possono danneggiarlo o provocare il distacco di vernice. Non lasciare l’unità installata sulla fotocamera mentre la si trasporta. ≥ Non utilizzare e non lasciare mai l’unità nelle seguenti condizioni, per evitare problemi di funzionamento. – Esposta alla luce del sole, o in spiaggia d’estate – Temperatura e umidità elevate o soggette a grossi sbalzi – Elevate concentrazioni di sabbia, polvere o sporco – Dove sono presenti fiamme – Vicino a caloriferi, condizionatori o umidificatori – Dove l’unità può venire a contatto con l’acqua – Dove sono presenti vibrazioni – All’interno di un’auto ≥ Vedere anche le istruzioni per l’uso della fotocamera digitale. ≥ Quando si prevede di non utilizzare l’unità per un periodo prolungato, si consiglia di porvi accanto un disseccante (silica gel). In caso contrario potrebbero verificarsi dei malfunzionamenti dovuti alla presenza di muffe ecc. Si consiglia di controllare il funzionamento dell’unità prima dell’uso. ≥ Non lasciare l’obiettivo a contatto per lungo tempo con prodotti in gomma o in plastica. VQT2B42_E.book 44 ページ ２００９年３月２４日　火曜日　午前１０時５１分45 VQT2B42 ≥ Non toccare i contatti elettrici dell’unità. In caso contrario l’unità può guastarsi. ≥ Non smontare o alterare l’unità. Se vi sono parti interne che richiedono controlli o riparazioni, portare l’unità al produttore. Non utilizzare benzina, diluenti, alcol o prodotti simili per pulire l’unità. ≥ L’utilizzo di solventi può danneggiare l’obiettivo o provocare il distacco di vernice. ≥ Rimuovere la polvere o le impronte digitali eventualmente presenti con un panno morbido e asciutto. ≥ Usare un panno asciutto per rimuovere sporco e polvere sulla ghiera dello zoom e sulla ghiera della messa a fuoco. ≥ Non utilizzare un detergente da cucina o un panno chimico. Quando la fotocamera viene accesa o spenta, si sente un suono. ≥ È il suono provocato dal movimento dell’obiettivo o dell’apertura, e non si tratta di un malfunzionamento. Ricerca guasti VQT2B42_E.book 45 ページ ２００９年３月２４日　火曜日　午前１０時５１分46 VQT2B42 Specifiche

LENTI INTERCAMBIABILI PER FOTOCAMERA DIGITALE

“LUMIX G VARIO 7–14 mm/F4.0 ASPH.” Lunghezza focale f=7 mm a 14 mm (equivalente per fotocamera con pellicola da 35 mm: 14 mm a 28 mm) Tipo di apertura 7 otturatori a lamelle/diaframma a iride/diaframma circolare Gamma dell’apertura F4.0 Valore minimo dell’apertura F22 Costruzione dell’obiettivo 16 elementi in 12 gruppi ( 2 lenti sferiche, 4 lenti ED) Distanza di messa a fuoco 0,25 m a ¶ (dalla riga di riferimento della distanza di messa a fuoco) Ingrandimento massimo dell’immagine 0,08k (equivalente per fotocamera con pellicola da 35 mm: 0,15k) Stabilizzatore ottico di immagine Non disponibile Supporto “Micro Four Thirds Mount” Profondità di campo 114x (Grandangolo) a 75x (Teleobiettivo) Diametro del filtro Filtro non compatibile Diametro massimo 70 mm (sezione del paraluce) Lunghezza complessiva Circa 83,1 mm (dall’estremità del paraluce al lato di base del supporto dell’obiettivo) Massa Circa 300 g VQT2B42_E.book 46 ページ ２００９年３月２４日　火曜日　午前１０時５１分47 VQT2B42
