Objektivtyp	Standard-Zoomobjektiv
Objektivanschluss	Micro 4/3 Anschluss
Brennweite	14-42 mm (entspricht 28-84 mm im 35-mm-Format)
Maximale Blende	f/4.0
Optischer Aufbau	10 Elemente in 9 Gruppen
Bildstabilisierung	Nein
Autofokus	Ja, Kontrastdetektions-Autofokus
Abmessungen	Ca. 67 x 60 mm
Gewicht	Ca. 200 g
Empfohlene Verwendung	Landschafts-, Porträt- und Reisefotografie
Pflege	Mit einem weichen Tuch reinigen, aggressive Chemikalien vermeiden
Garantie	2 Jahre (je nach Händler)
Mitgeliefertes Zubehör	Objektivdeckel, Gegenlichtblende (modellabhängig)

Häufig gestellte Fragen - Lumix G 714mm f4 PANASONIC

Wie kann ich das PANASONIC Lumix G 714mm f4 Objektiv an meiner Kamera montieren?

Um das Objektiv zu montieren, richten Sie die rote Markierung am Objektiv an der roten Markierung am Kamerabajonett aus und drehen Sie das Objektiv im Uhrzeigersinn, bis es einrastet.

Was soll ich tun, wenn das Objektiv nicht richtig an der Kamera befestigt wird?

Überprüfen Sie, ob die rote Markierung richtig ausgerichtet ist und das Objektiv sauber ist. Stellen Sie außerdem sicher, dass das Kamerabajonett frei von Schmutz ist.

Wie kann ich das Objektiv reinigen, ohne es zu beschädigen?

Verwenden Sie einen weichen Pinsel oder einen Blasebalg, um Staub zu entfernen. Für Fingerabdrücke verwenden Sie ein leicht angefeuchtetes Mikrofasertuch mit einem Linsenreiniger.

Warum sind meine Fotos unscharf, wenn ich dieses Objektiv verwende?

Stellen Sie sicher, dass das Objektiv entsprechend Ihren Bedürfnissen auf Autofokus oder manuellen Fokus eingestellt ist. Überprüfen Sie auch, ob Sie eine geeignete Verschlusszeit entsprechend der Brennweite verwenden.

Ist das Objektiv mit anderen Panasonic-Kameras kompatibel?

Ja, dieses Objektiv ist mit allen Kameras der Micro-Four-Thirds-Reihe kompatibel, einschließlich Panasonic und Olympus.

Wie kann ich das Objektiv für Landschaftsfotografie verwenden?

Für Landschaftsfotografie verwenden Sie eine kleinere Blende (eine größere Blendenzahl, z. B. f/8 oder f/11), um eine größere Schärfentiefe und bessere Schärfe im gesamten Bild zu erzielen.

Hat das Objektiv eine Bildstabilisierungsfunktion?

Ja, dieses Objektiv ist mit einem elektronischen Bildstabilisierungssystem ausgestattet, das hilft, Bewegungsunschärfe bei Aufnahmen aus der Hand zu reduzieren.

Welche Zubehörteile werden für dieses Objektiv empfohlen?

Es wird empfohlen, einen UV-Filter zum Schutz der Frontlinse sowie eine Gegenlichtblende zur Reduzierung von Reflexionen und zur Verbesserung des Kontrasts zu verwenden.

Kann ich dieses Objektiv für Videoaufnahmen verwenden?

Ja, dieses Objektiv eignet sich auch für Videoaufnahmen dank seines geräuschlosen Autofokus und der hervorragenden Bildqualität.

Was soll ich tun, wenn das Objektiv nicht richtig fokussiert?

Überprüfen Sie, ob das Objektiv sauber ist und keine Verschmutzungen an den elektrischen Kontakten vorhanden sind. Wenn das Problem weiterhin besteht, versuchen Sie, die Einstellungen Ihrer Kamera zurückzusetzen.

BEDIENUNGSANLEITUNG Lumix G 714mm f4 PANASONIC

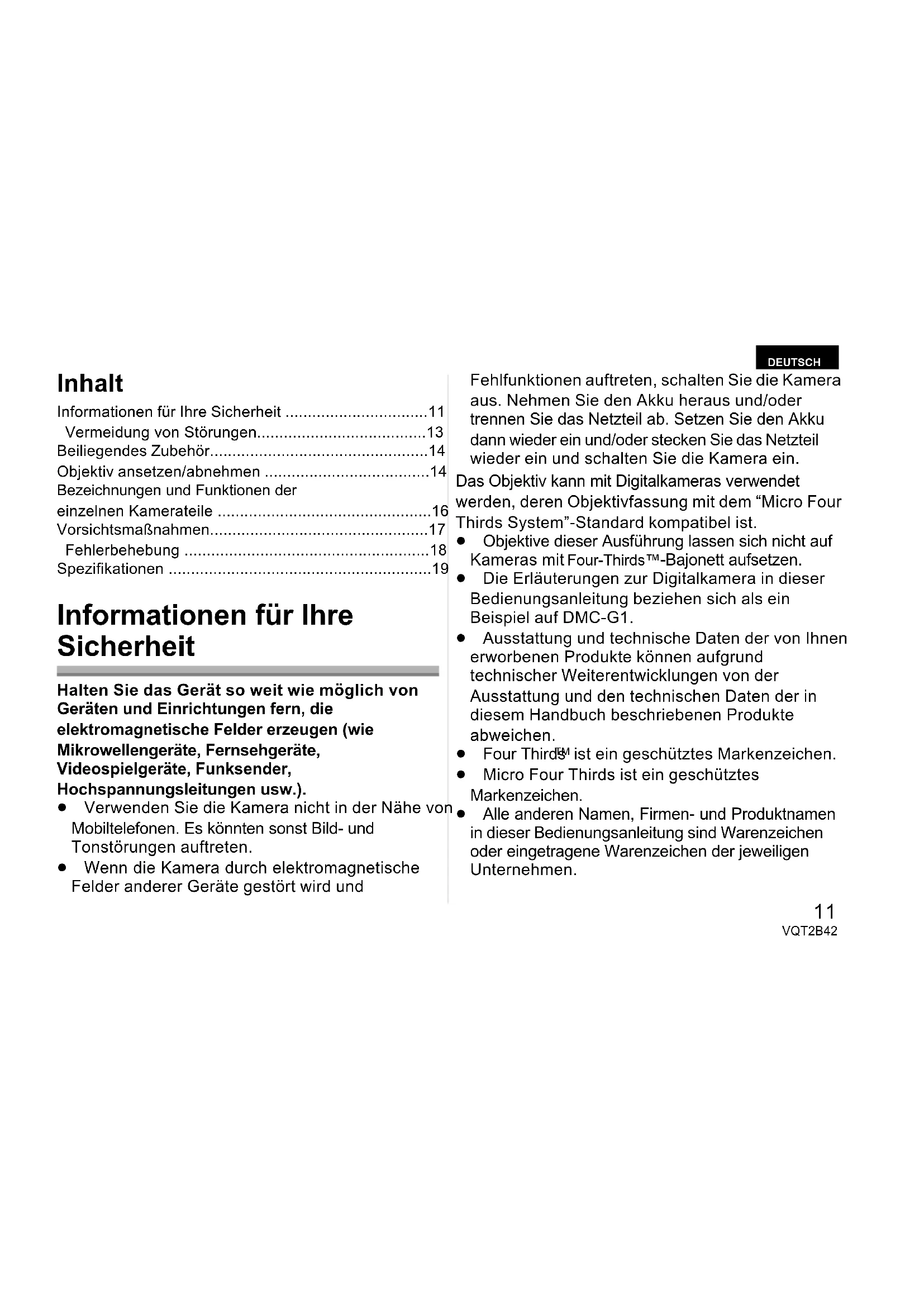

Informationen für Ihre Sicherheit ....11

Vermeidung von Störungen....13

Beiliegendes Zubehör....14

Objektiv ansetzen/abnehmen 14

Bezeichnungen und Funktionen der einzelnen Kamerateile ....16

Vorsichtsmaßnahmen....17

Fehlerbehebung 18

Spezifikationen 19

Informationen für Ihre Sicherheit

Halten Sie das Gerät so weit wie möglich von Geräten und Einrichtungen fern, die elektromagnetische Felder erzeugen (wie Mikrowellengeräte, Fernsehgeräte, Videospielgeräte, Funksender, Hochspannungsleitungen usw.).

- Verwenden Sie die Kamera nicht in der Nähe von Mobiltelefonen. Es könnten sonst Bild- und Tonstörungen auftreten.

- Wenn die Kamera durch elektromagnetische Felder anderer Geräte gestört wird und

DEUTSCH

Fehlfunktionen auftreten, schalten Sie die Kamera aus. Nehmen Sie den Akku heraus und/oder trennen Sie das Netzteil ab. Setzen Sie den Akku dann wieder ein und/oder stecken Sie das Netzteil wieder ein und schalten Sie die Kamera ein.

Das Objektiv kann mit Digitalkameras verwendet werden, deren Objektivfassung mit dem "Micro Four Thirds System"-Standard kompatibel ist.

• Objektive dieser Ausführung lassen sich nicht auf Kameras mit Four-Thirds™-Bajonett aufsetzen.
• Die Erläuterungen zur Digitalkamera in dieser Bedienungsanleitung beziehen sich als ein Beispiel auf DMC-G1.
• Ausstattung und technische Daten der von Ihnen erworbenen Produkte können aufgrund technischer Weiterentwicklungen von der Ausstattung und den technischen Daten der in diesem Handbuch beschriebenen Produkte abweichen.
• Four Third ^TM ist ein geschütztes Markenzeichen.
• Micro Four Thirds ist ein geschütztes Markenzeichen.
• Alle anderen Namen, Firmen- und Produktnamen in dieser Bedienungsanleitung sind Warenzeichen oder eingetragene Warenzeichen der jeweiligen Unternehmen.

-Bedeutung des nachstehend abgebildeten Symbols-

Benutzerinformationen zur Entsorgung von elektrischen und elektronischen Geräten (private Haushalte)

Entsprechend der grundlegenden Firmengrundsätzen der Panasonic-Gruppe wurde ihr Produkt aus hochwertigen Materialien und Komponenten entwickelt und hergestellt, die recyclebar und wieder verwendbar sind.

Dieses Symbol auf Produkten und/oder begleitenden Dokumenten bedeutet, dass elektrische und elektronische Produkte am Ende ihrer Lebensdauer vom Hausmüll getrennt entsorgt werden müssen.

Bringen Sie bitte diese Produkte für die Behandlung, Rohstoffrückgewinnung und Recycling zu den eingerichteten kommunalen Sammelstellen bzw.

Wertstoffsammelhöfen, die diese Geräte kostenlos entgegennehmen.

Die ordnungsgemäße Entsorgung dieses Produkts dient dem Umweltschutz und verhindert mögliche schädliche Auswirkungen auf Mensch und Umwelt, die sich aus einer unsachgemäßen Handhabung der Geräte am Ende Ihrer Lebensdauer ergeben könnten.

Genauere Informationen zur nächstgelegenen Sammelstelle bzw. Recyclinghof erhalten Sie bei Ihrer Gemeindeverwaltung.

Für Geschäftskunden in der Europäischen Union

Bitte treten Sie mit Ihrem Händler oder Lieferanten in Kontakt, wenn Sie elektrische und elektronische Geräte entsorgen möchten. Er hält weitere Informationen für sie bereit.

Informationen zur Entsorgung in Ländern außerhalb der Europäischen Union

Dieses Symbol ist nur in der Europäischen Union gültig.

Vermeidung von Störungen

■ Objektivpflege

• Sand und Staub können das Objektiv beschädigen. Achten Sie darauf, dass kein Sand oder Staub auf Objektiv oder Anschlüsse gelangt, wenn Sie die Kamera im Freien, z.B. am Strand, verwenden.
• Dieses Objektiv ist nicht wasserdicht. Wenn Regenwasser oder anderes Wasser auf das Objektiv spritzt, wischen Sie es mit einem trockenen Tuch ab.
• Üben Sie keinen zu starken Druck auf das Objektiv aus.
• Schmutz auf dem Objektiv (Wasser, Öl, Fingerabdrücke usw.) kann zu schlechteren Bildern führen. Wischen Sie die Objektivoberfläche vor und nach dem Fotografieren vorsichtig mit einem weichen, trockenen Tuch ab.
• Richten Sie die Objektivfassung nicht nach unten. Achten Sie darauf, dass der Kontaktpunkt der Objektivfassung ① nicht verschmutzen.

■ Hinweise zu Kondensation (Beschlagen des Objektivs)

• Kondensation entsteht, wenn sich Umgebungstemperatur oder Luftfeuchte wie unten beschrieben ändern. Da Kondensation zu Flecken auf dem Objektiv, Pilzbefall und Fehlfunktionen führen kann, müssen Sie in folgenden Fällen auf Anzeichen von Kondensation achten:
  – Die Kamera wird bei kaltem Wetter von draußen nach drinnen gebracht
  – Die Kamera wird in ein klimatisiertes Auto gebracht
  – Eine Klimaanlage bläst kalte Luft direkt auf das Objektiv
  – Die Kamera wird bei hoher Luftfeuchte verwendet
• Sie vermeiden Kondensation, wenn Sie die Kamera in einer geschlossenen Plastiktüte transportieren und diese erst dann öffnen, wenn sich die Kamera an die Umgebungstemperatur angepasst hat. Wenn sich Kondensation bildet, schalten Sie die Kamera aus und lassen Sie sie für etwa zwei Stunden ausgeschaltet. Die Kondensation baut sich während der Anpassung der Kamera an die Umgebung auf natürlichem Wege ab.

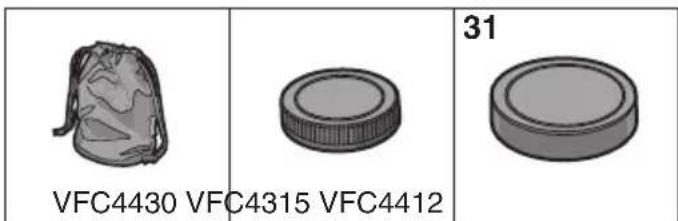

Beiliegendes Zubehör

[Kontrollen, die beim Entfernen der Verpackung des Geräts vorzunehmen sind]

Prüfen Sie beim Entnehmen des Gerätes aus seinem Karton, ob das Hauptgerät und sein beiliegendes Zubehör vorhanden sind. Kontrollieren Sie deren äußeres Aussehen und ihre

Funktionsweise, um zu prüfen, dass es während des Vertriebs und Transports nicht zu Beschädigungen gekommen ist.

Setzen Sie sich, sollten Sie Störungen feststellen, vor dem Gebrauch des Gerätes mit Ihrem Händler in Verbindung.

2Hinterer Objektivdeckel (Beim Kauf sind der hintere Objektivdeckel und der Deckel der Gegenlichtblende auf das Wechselobjektiv aufgesetzt.)

3Deckel der Gegenlichtblende

14

VQT2B42

Objektiv ansetzen/abnehmen

- Informationen zum Aufsetzen und Abnehmen des Objektivs finden Sie auch in der Bedienungsanleitung der Kamera.

■ Das Objektiv aufsetzen

- Stellen Sie sicher, dass die Kamera ausgeschaltet ist.

1 Drehen Sie den hinteren Objektivdeckel, um ihn abzunehmen.

Ⓐ: Hinterer Objektivdeckel

2 Richten Sie die roten Markierungen Ⓑ zum Ansetzen des Objektivs auf Kameragehäuse und Objektiv aneinander aus und drehen Sie das

Objektiv in Pfeilrichtung, bis es hörbar einrastet.

• Drücken Sie nicht auf die Objektiventriegelung, während Sie das Objektiv ansetzen.
• Versuchen Sie niemals, das Objektiv schräg zum Gehäuse anzusetzen, da die Objektivfassung beschädigt werden könnte.
• Überprüfen Sie, ob das Objektiv richtig aufgesetzt ist.

■ Das Objektiv abnehmen

- Stellen Sie sicher, dass die Kamera ausgeschaltet ist.

Halten Sie die Objektiventriegelung gedrückt © und drehen Sie das Objektiv so weit wie möglich in Pfeilrichtung, bis Sie es abnehmen können.

- Setzen Sie den hinteren Objektivdeckel auf, um die Kontakte der Objektivfassung nicht zu beschädigen.

- Setzen Sie den Gehäusedeckel der Kamera auf, damit kein Schmutz oder Staub ins Kamerainnere gelangen kann.

■ Deckel der Gegenlichtblende aufsetzen und abnehmen

- Bewahren Sie den Deckel der Gegenlichtblende sorgfältig auf, um ihn nicht zu verlieren.

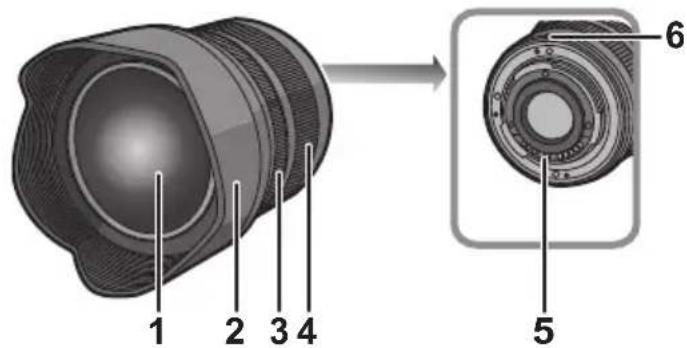

Bezeichnungen und Funktionen der einzelnen Kamerateile

■ Objektiv

1 2 3 4 6 5

1 Linsenfläche
2 Gegenlichtblende
3 Schärfenring

Drehen Sie zum Scharfstellen am Schärfenring, wenn Sie Aufnahmen mit der manuellen Scharfeinstellung machen.

4 Zoomring

Drehen Sie am Zoomring, wenn Sie Aufnahmen mit Tele oder Aufnahmen mit Weitwinkel machen möchten.

(Kleinbild-Äquivalent: 14 mm bis 28 mm)

5 Kontaktpunkt
6 Markierung zum Ansetzen des Objektivs

Hinweis

- Mit diesem Objektiv kann ein sehr weites Bildfeld erreicht werden. Kann bei Blitzaufnahmen mit diesem Objektiv nicht das gesamte Motiv belichtet werden, bleiben Randbereiche der Aufnahmen unter Umständen etwas dunkler. Dies ist jedoch normal und keine Fehlfunktion.

Vorsichtsmaßnahmen

■ Hinweise zum Objektiv Achten Sie darauf, das Objektiv nicht fallen zu lassen und keinen starken Stößen auszusetzen. Üben Sie keinesfalls zu starken Druck auf das Objektiv aus.

- Achten Sie auch darauf, dass die Tasche, in der Sie das Objektiv aufbewahren, nicht herunterfällt, denn das Objektiv könnte sonst schwer beschädigt werden. Unter Umständen funktioniert dann auch die Kamera nicht mehr und kann keine Bilder mehr aufzeichnen.

Wenn in der Umgebung der Kamera Pestizide oder andere flüchtige Substanzen verwendet werden, müssen Sie dafür sorgen, dass diese Stoffe nicht in Kontakt mit der Obektivoberfläche kommen.

- Falls solche Substanzen auf das Objektiv gelangen, könnten sie zur Beschädigung des Objektivs oder zum Abblättern der Farbe führen.

Tragen Sie das Gerät nicht, während es noch an der Kamera angebracht ist.

- Keinesfalls darf das Gerät unter den folgenden Bedingungen benutzt oder aufbewahrt werden, da dies zu Defekten oder Funktionsstörungen führen kann.

– Bei direktem Sonnenlicht oder im Sommer an der Küste
– An Orten mit hohen Temperaturen und hoher Feuchtigkeit, bzw. wo starke Änderungen bei Temperatur und Feuchtigkeit erfolgen
– An Orten mit hoher Konzentration von Sand, Staub oder Schmutz
- Bei einem Brand
– In der Nähe von Heizkörpern, Klimaanlagen oder Luftbefeuchtern
– Wo Wasser das Gerät benässen kann
– Wo Erschütterungen vorhanden sind
- In einem Fahrzeug
- Weiter Informationen finden Sie auch in der Bedienungsanleitung der Kamera.
- Wenn für längere Zeit kein Einsatz erfolgt, lagern Sie das Objektiv gemeinsam mit einem Trocknungsmittel (Silica-Gel). Ohne ausreichende Trocknung kann die Einsatzfähigkeit des Objektivs durch Schimmel usw. beeinträchtigt oder der Einsatz völlig unmöglich werden. Es wird empfohlen, die Funktionsfähigkeit des Gerätes vor dem Gebrauch zu prüfen.
- Stellen Sie sicher, dass das Objektiv nicht über einen längeren Zeitraum in Kontakt mit Gummi- oder Plastikprodukten kommt.
- Berühren Sie nicht die elektrischen Kontakte des Gerätes. Dadurch kann es zu einem Defekt am Gerät kommen.

- Nehmen Sie das Gerät nicht auseinander und nehmen Sie keine Veränderungen daran vor. Wenn die inneren Bauteile eine Inspektion oder eine Reparatur benötigen, bringen Sie das Gerät zur Verkaufsstelle.

Verwenden Sie zur Reinigung der Geräte kein Waschbenzin, Alkohol oder ähnliche Reinigungsmittel.

• Lösungsmittel können zur Beschädigung des Objektivs oder zum Abblättern der Farbe führen.
• Staub und Fingerabdrücke lassen sich mit einem weichen, trockenen Tuch entfernen.
• Verwenden Sie ein trockenes Staubtuch, um Schmutz und Staub auf dem Zoomring und dem Schärfering zu entfernen.
• Verwenden Sie keine Küchenspülmittel oder mit Chemikalien getränkte Tücher.

Fehlerbehebung

Beim Ein- und Ausschalten ist ein Geräusch zu hören.

- Dieses Geräusch wird durch die Blenden- oder Objektivbewegung verursacht; es ist keine Fehlfunktion.

Spezifikationen

WECHSELOBJEKTIV FÜR DIGITALE KAMERA

"LUMIX G VARIO 7-14 mm/F4.0 ASPH."

Brennweite f=7 mm bis 14 mm	(Kleinbild-Äquivalent: 14 mm bis 28 mm)
Blende Zentralverschluss mit sieben Lamellen/Irisblende/Rundblende
Blendenwerte F4.0
Minimale Blende F22
Objektivaufbau	16 Elemente in 12 Gruppen (2 asphärische Linsen, 4 ED-Linsen)
Schärfebereich	0,25 m bis ∞ (von der Referenzlinie für die Brennweite)
Maximale Vergrößerung	0,08× (Kleinbild-Äquivalent: 0,15×)
Optischer bildstabilisator	Nicht verfügbar
Objektivbajonett “Micro Four Thirds Mount”
Bildwinkel	114° (Weitwinkel) bis 75° (Tele)
Filterdurchmesser	Kein Filter aufsetzbar
Max. Durchmesser	70 mm (im Bereich der Gegenlichtblende)
Gesamtlänge Ca. 83,1 mm	(von der Spitze der Gegenlichtblende bis zum Ende des Bajonetts)
Gewicht Ca. 300 g
