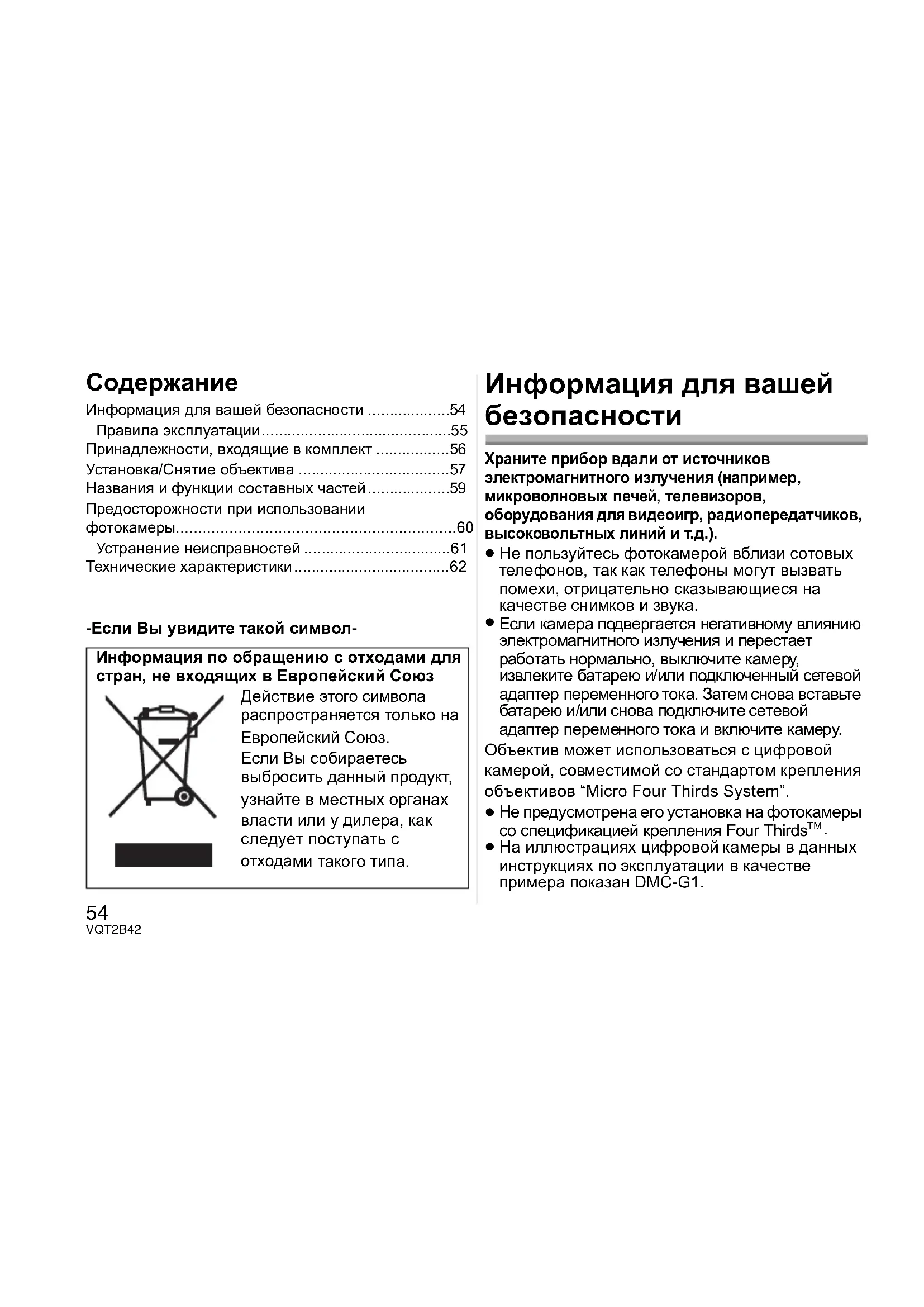

РУКОВОДСТВО ПОЛЬЗОВАТЕЛЯ Lumix G 714mm f4 PANASONIC

Информация для вашей безопасности ....54

Правила эксплуатации....55

Принадлежности, входящие в комплект ....56

Установка/Снятие объектива ....57

Названия и функции составных частей......59

Предосторожности при использовании фотокамеры....60

Устранение неисправностей ....61

Технические характеристики....62

-Если Вы увидите такой символ-

Информация по обращению с отходами для стран, не входящих в Европейский Союз

Действие этого символа распространяется только на Европейский Союз.

Если Вы собираетесь выбросить данный продукт, узнайте в местных органах власти или у дилера, как следует поступать с отходами такого типа.

Информация для вашей безопасности

Храните прибор вдали от источников электромагнитного излучения (например, микроволновых печей, телевизоров, оборудования для видеоигр, радиопередатчиков, высоковольтных линий и т.д.).

• Не пользуйтесь фотокамерой вблизи сотовых телефонов, так как телефоны могут вызвать помехи, отрицательно сказывающиеся на качестве снимков и звука.
• Если камера подвергается негативному влиянию электромагнитного излучения и перестает работать нормально, выключите камеру, извлеките батарею и/или подключенный сетевой адаптер переменного тока. Затем снова вставьте батарею и/или снова подключите сетевой адаптер переменного тока и включите камеру.
  Объектив может использоваться с цифровой камерой, совместимой со стандартом крепления объективов "Micro Four Thirds System".
• Не предусмотрена его установка на фотокамеры со спецификацией крепления Four Thirds™.

• На иллюстрациях цифровой камеры в данных инструкциях по эксплуатации в качестве примера показан DMC-G1.

• Внешний вид и спецификации продуктов, описанные в данном руководстве, могут отличаться от фактических приобретенных продуктов ввиду более поздних улучшений.

• Four Third ^TM является торговым знаком.
• Micro Four Thirds является торговым знаком.
• Другие названия, названия фирм и изделий, отмеченные в этой инструкции, являются торговыми знаками или зарегистрированными товарными знаками соответствующих компаний.

Правила эксплуатации

■ Уход за объективом

• Песок и пыль могут привести к повреждению объектива. При использовании объектива на пляже и т.п. убедитесь, что внутри объектива и гнезд нет песка и пыли.
• Данный объектив не является водонепроницаемым. Если на объектив попали капли воды, вытрите объектив сухой тканью.
• Нельзя сильно нажимать на объектив.
• В случае попадания на поверхность объектива грязи (воды, масла, отпечатков пальцев и т. д.) качество снимка может ухудшиться. Следует осторожно вытереть поверхность объектива мягкой сухой тканью перед съемкой.

РУССКИЙ ЯЗЫК

- Не ставьте объектив монтажной поверхностью вниз. Не допускайте попадание загрязнений на монтажные поверхности ① объектива.

■ О конденсации (Запотевании объектива)

• Конденсация происходит при разнице в температуре и влажности, как описано ниже. Конденсация может привести к загрязнению объектива, появлению плесени и неисправностей, поэтому необходимо соблюдать осторожность в следующих ситуациях:
  – при внесении камеры в помещение с улицы в холодную погоду
  – при внесении камеры в салон автомобиля, где работает кондиционер
  — если поток холодного воздуха из кондиционера направлен прямо на объектив
  – во влажных местах

- Для предотвращения конденсации поместите камеру в пластиковый пакет, чтобы ее температура сравнялась с температурой окружающего воздуха. При возникновении конденсации выключите камеру и оставьте ее примерно на два часа. Когда температура камеры сравняется с температурой окружающего воздуха, запотевание исчезнет естественным образом.

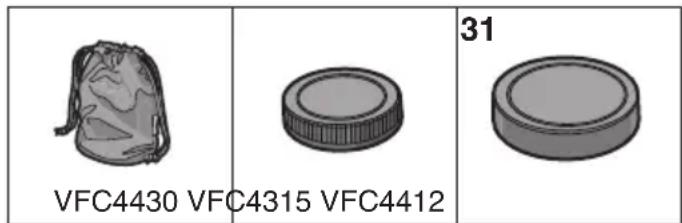

Принадлежности, входящие в комплект

[Комплектность необходимо проверять при распаковке устройства]

При изъятии устройства из оригинальной упаковки проверьте наличие основного устройства и его комплектующих, а также осмотрите устройство снаружи и проверьте его функциональность, чтобы убедиться в отсутствии каких-либо повреждений в результате транспортировки.

Если вы обнаружите какое-либо несоответствие, свяжитесь с вашим поставщиком, воздержавшись от эксплуатации изделия.

1 Сумка для объектива
2 Крышка задней части объектива (На момент покупки задняя крышка объектива и крышка бленды объектива прикреплены к сменному объективу.)
3 Крышка бленды объектива

Установка/Снятие объектива

- Информацию об установке и снятии объектива см. также в инструкциях по эксплуатации камеры.

■ Установка объектива

- Убедитесь, что камера выключена.

1 Поверните заднюю крышку объектива и снимите ее.

Ⓐ: Крышка задней части объектива

2 Совместите установочную метку объектива Ⓗ (красная метка) на корпусе фотокамеры с меткой на объективе и затем поверните объектив в стрелки до щелчка.

• Не нажимайте кнопку открытия объектива в процессе установки объектива.
• Не пытайтесь установить объектив под углом к корпусу камеры, поскольку это может привести к повреждению крепления объектива.
• Убедитесь, что объектив установлен правильно.

■ Снятие объектива

- Убедитесь, что камера выключена.

Чтобы снять объектив, нажмите кнопку открытия объектива © и одновременно поверните объектив до упора в направлении стрелки.

• Прикрепите заднюю крышку объектива, чтобы избежать царапин монтажной поверхности объектива.
• Прикрепите к камере крышку корпуса во избежание попадания грязи и пыли внутрь основного устройства.

■ Присоединение и отсоединение крышки бленды объектива

- Будьте осторожны, чтобы не потерять крышку бленды объектива.

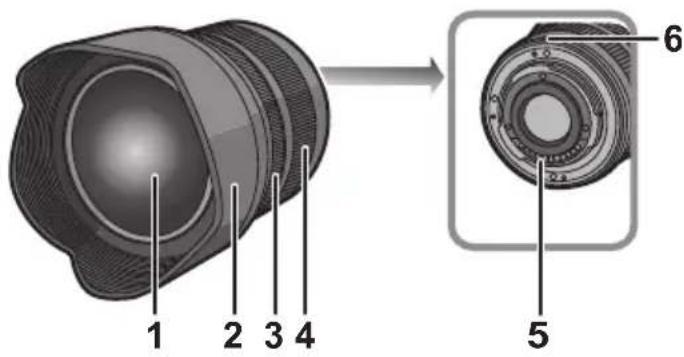

Названия и функции составных частей

■ Объектив

1 2 3 4 6 5

1 Поверхность линзы
2 Бленда объектива
3 Кольцо фокусировки

Вращайте для наведения на резкость при съемке в режиме с ручной наводкой на резкость.

4 Кольцо трансфокатора

Поворачивайте кольцо трансфокатора, если нужно сделать крупные (телережим) или панорамные (широкоугольный режим) снимки. (Эквивалент 35 мм пленочной камеры: от 14 мм до 28 мм)

5 Метка установки объектива
6 Монтажная поверхность

Примечание

- Данный объектив имеет очень широкий угол обзора. При использовании данного объектива с фотовспышкой периферийные участки фотоснимка могут быть слегка затемнены, если вспышка не сможет осветить фотографируемую область полностью. Это нормально и не является неисправностью.

Предосторожности при использовании фотокамеры

■ Об объективе

Старайтесь не ронять и не ударять объектив. Также старайтесь не подвергать объектив чрезмерному давлению.

- Следите за тем, чтобы не уронить в сумку, в которую вы положили объектив, поскольку это может привести к повреждению объектива. Камера может перестать нормально работать, и дальнейшая запись снимков может оказаться невозможной.

При использовании пестицидов и других летучих веществ вблизи камеры убедитесь, что они не попадают на объектив.

- При попадании на объектив такие вещества могут повредить объектив или привести к отслаиванию краски.

Не носите устройство присоединенным к корпусу фотокамеры.

• Категорически запрещается пользоваться фотовспышкой или хранить ее в следующих условиях, так как это может привести к сбоям в работе или неправильной работе.
  – Под воздействием прямых солнечных лучей или на пляже летом
  – В местностях с высокой влажностью воздуха и высокими температурами, или с резкими перепадами температуры и влажности
  – В местностях с высокими концентрациями песка, пыли или грязи
  – При срабатывании вспышки
  – Возле обогревателей, кондиционеров или увлажнителей
  – Где возможно намокание устройства
  – Где присутствует вибрация
  – В автомобиле

• См. также инструкции по эксплуатации цифровой камеры.

• Если камера не будет использоваться в течение длительного времени, рекомендуется хранить ее вместе с влагопоглотителем (силикагелем). Невыполнение данной рекомендации может привести к нарушению технических характеристик ввиду образования плесени и т. д. Прежде чем использовать, рекомендуется проверять работоспособность устройства после такого длительного хранения.

• Не оставляйте объектив в контакте с резиновыми или пластиковым продуктами на продолжительный период времени.
• Не прикасайтесь к электрическим контактам устройства. Это может вызвать сбой в его работе.
• Запрещается разбирать или вносить изменения в аппарат. Если внутренние детали нуждаются в проверке или замене, передайте аппарат поставщику.

Не используйте бензин, растворитель, спирт и другие подобные моющие средства для очистки аппарата.

• Использование растворителей может повредить объектив или привести к отслаиванию краски.
• Вытирайте пыль и следы пальцев мягкой сухой тканью.
• Вырайте грязь и пыль с кольца трансфокатора и кольца фокусировки сухой тканью для удаления пыли.
• Запрещается использовать моющие средства или химически обработанную ткань.

Устранение неисправностей

При включении и выключении камеры слышен звук.

- Звук возникает в результате движения диафрагмы объектива и не является неисправностью.

Технические характеристики

СМЕННЫЙ ОБЪЕКТИВ ДЛЯ ЦИФРОВОЙ ФОТОКАМЕРЫ "LUMIX G VARIO 7–14 mm/F4.0 ASPH."

Фокусное расстояние	f=7 мм до 14 мм(Эквивалент 35 мм пленочной камеры: от 14 мм до 28 мм)
Тип диафрагмы	7 лепестковый затвор/ирисовая диафрагма/круговая диафрагма
Диапазон диафрагм F4.0
Минимальное значение показателя диафрагмы	F22
Конструкция объектива	16 элементов в 12 группах (2 асферических линз, 4 Объективы ED)
Фокусное расстояние от	от 0,25 м до (от линии отсчета расстояния до объекта съемки)
Максимальное увеличение изображения	0,08 × (Эквивалент 35 мм пленочной камеры: 0,15 × )
Оптический стабилизатор изображения	Нет в наличии
Крепление “Micro Four Thirds Mount”
Угол обзора	114° (Широкоугольный режим) до 75° (Телережим)
Диаметр фильтра	Фильтр несовместим
Максимальный диаметр	70 мм (участок бленды объектива)
Полная длина	Прибл. 83,1 мм (от конца бленды объектива до нижней стороны монтажной поверхности объектива)
Масса	Прибл. 300 г

Информация для покупателя

Название продукции:	СМЕННЫЙ ОБЪЕКТИВ ДЛЯ ЦИФРОВОЙ ФОТОКАМЕРЫ
Название страны производителя:	Япония
Название производителя:	Панасоник Корпорэйшн
Юридический адрес:	1006 Кадома, Осака, Япония
Дата производства: Вы можете уточнить год и месяц по серийному номеру на табличке.Пример маркировки—Серийный номер No XX9АХХХХХ (Х-любая цифра или буква)Год: Третья цифра в серийном номере (9—2009, 0—2010, ... 8—2018)Месяц: Четвертая буква в серийном номере (A—Январь, В—Февраль, ...L—Декабрь)Примечание: Сентябрь может указываться как “S” вместо “I”.
Дополнительная информация:	Пожалуйста внимательно прочитайте инструкцию по эксплуатации.

Установленный производителем в порядке п. 2 ст. 5 федерального закона РФ "О защите прав потребителей" срок службы данного изделия равен 7 годам с даты производства при условии, что изделие используется в строгом соответствии с настоящей инструкцией по эксплуатации и применимыми техническими стандартами.
