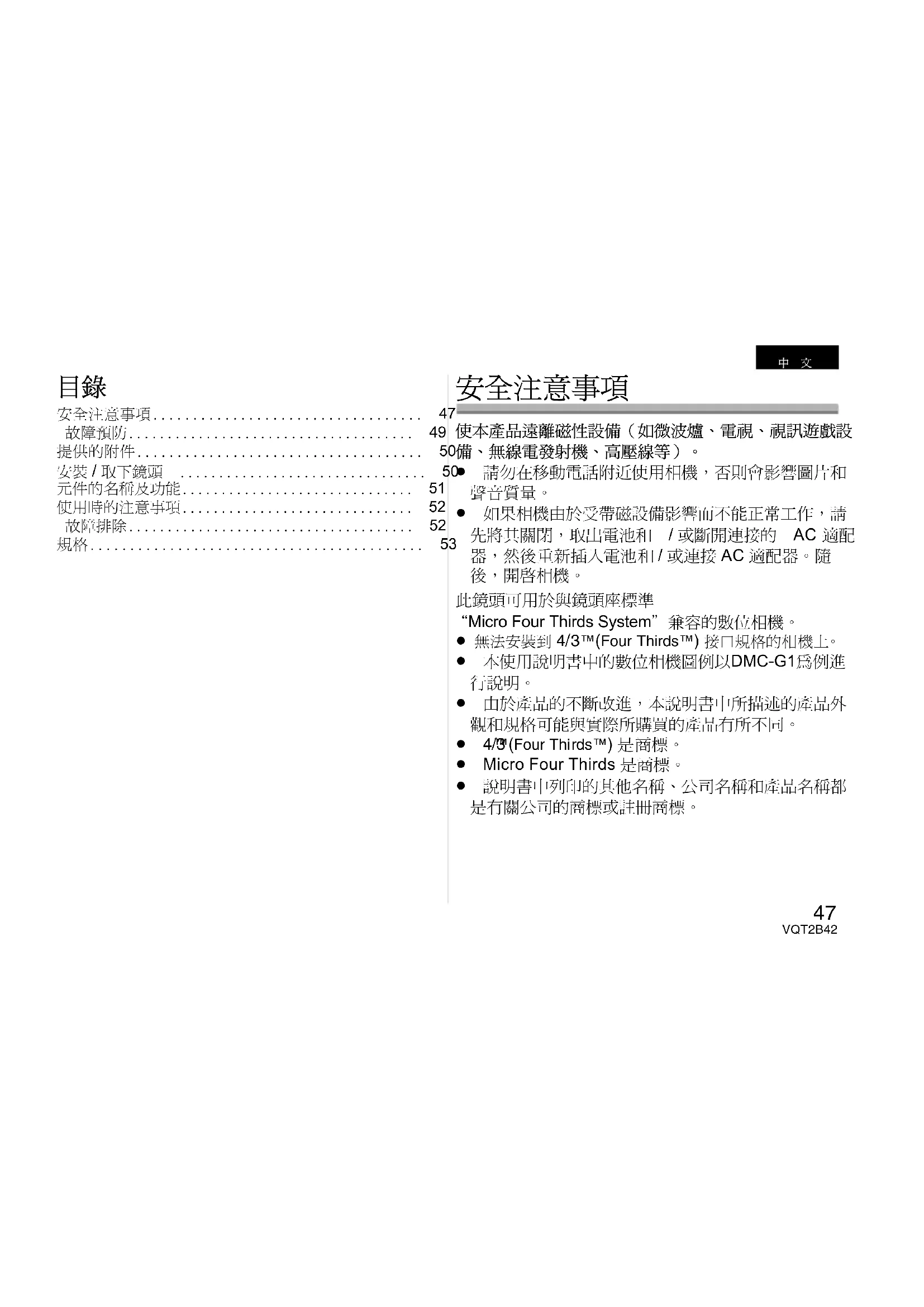

使本產品遠離磁性設備（如微波爐、電視、視訊遊戲設 備、無線電發射機、高壓線等）。 ≥ 請勿在移動電話附近使用相機，否則會影響圖片和

≥ 如果相機由於受帶磁設備影響而不能正常工作，請 先將其關閉，取出電池和 / 或斷開連接的 AC 適配 器， 然後重新插入電池和 / 或連接 AC 適配器。隨

此鏡頭可用於與鏡頭座標準 “Micro Four Thirds System”兼容的數位相機。

無法安裝到 4/3™(Four Thirds™) 接口規格的相機上。 ≥ 本使用說明書中的數位相機圖例以DMC-G1為例進

≥ 由於產品的不斷改進，本說明書中所描述的產品外 觀和規格可能與實際所購買的產品有所不同。 ≥ 4/3 ™(Four Thirds™) 是商標。 ≥ Micro Four Thirds 是商標。 ≥ 說明書中列印的其他名稱、公司名稱和產品名稱都 是有關公司的商標或註冊商標。 VQT2B42_E.book 47 ページ ２００９年３月２４日　火曜日　午前１０時５１分48 VQT2B42 - 如果看到此符號的話 - 歐盟以外國家的棄置資訊 本符號只適用於歐盟國家。 如欲丟棄本產品，請聯絡當地 政府單位或經銷商，洽詢正確

進口廠商 : 台松電器販賣股份有限公司 地址 : 新北市中和區員山路 579 號 電話 :(02)2223-5121 VQT2B42_TAI.fm 48 ページ ２０１１年１月１２日　水曜日　午前１１時３３分49 VQT2B42

≥ 沙子及塵土會損壞鏡頭。 在沙灘等地方使用鏡頭 時，請勿讓沙子或塵土進入到鏡頭或端子中。 ≥ 此鏡頭不防水。 如果水滴濺到鏡頭上，請用乾布擦

≥ 請勿用力按壓鏡頭。 ≥ 當鏡頭表面有污垢 （水、油和手印等）時，相片 可能會受到影響。 拍攝前後，請用一塊軟乾布輕輕

≥ 請勿將鏡頭支座朝下放置。 請勿使鏡頭支座接觸點 1 變髒。 ∫ 關於水汽凝結（鏡頭的霧化） ≥ 當周圍環境溫度和濕度如下變化時，會發生水汽凝 結。 水汽凝結可能會使鏡頭變髒，產生霉菌及發生 故障，因此在下列情況時請注意： – 在寒冷的天氣裡將相機從室外帶到室內時 – 將相機帶到開著空調的車內時 – 空調等設備的冷風直接吹向鏡頭時

≥ 要防止水汽凝結，請將相機放在塑膠袋中，直到相 機溫度接近周圍環境溫度。 如果發生了水汽凝結， 請關閉電源，然後將其擱置約 2 小時。 當相機溫度 接近周圍環境溫度時，霧化將自然消失。

VQT2B42_E.book 49 ページ ２００９年３月２４日　火曜日　午前１０時５１分50 VQT2B42 [ 請在打開包裝取出本裝置時進行檢查 ]當從其包裝盒中取出本裝置時，請檢查是否包含主機及其提供的附件，還要檢查它們的外觀和功能，以確保它們在配送和運輸過程中沒有損壞。如果發現有問題，請在使用本產品前連繫您的銷售商。 1 鏡頭儲藏袋 2 鏡頭後蓋 （購買時，鏡頭後蓋和鏡頭遮光罩蓋安在可互換鏡頭 上。） 3 鏡頭遮光罩蓋

≥ 安裝及取下鏡頭的方法也請參閱相機的使用說明

≥ 檢查相機是否關閉。 1 轉動鏡頭後蓋將其取

A: 鏡頭後蓋 2 將鏡頭對準機身上的鏡 頭安裝標記 B （紅色標 記），然後朝箭頭方向轉動 鏡頭直到發出喀噠聲為止。

• 請勿將鏡頭以傾斜的狀態安裝到相機上，否則，鏡頭接座會被劃傷。• 檢查鏡頭是否安裝正確。

≥ 檢查相機是否關閉。 在按下 C 鏡頭釋放按鈕的 同時，盡可能朝箭頭方向轉

• 將機身蓋安裝到相機上，以防 止污物或灰塵進入機身內部。 ∫ 安裝和取下鏡頭遮光罩蓋 ≥ 請注意不要弄丟鏡頭

2 鏡頭遮光罩 3 對焦環 用手動對焦拍攝時，轉動進行對焦。 4 變焦環 想要拍攝較大（遠攝）或較寬（廣角） 圖片時，請轉動變焦環。 （相當於 35 mm 菲林相 機： 14 mm 至 28 mm） 5 接觸點 6 鏡頭安裝標記

・本鏡頭具有非常廣闊的視場。 使用本鏡頭進行閃光 燈拍攝時，如果閃光燈不能照亮整個所拍攝的區域， 則圖片的周邊區域可能會稍微暗一些。 這是正常現

請注意不要讓裝有鏡頭的包跌落，因為這樣可能會損 壞鏡頭。相機可能會停止正常操作，可能無法繼續拍

在相機周圍使用殺蟲劑或其他揮發性的物質時，請勿

如果此類化學藥品接觸到鏡頭，可能會損壞鏡頭，

請勿在本裝置還安裝在相機機身時攜帶本裝置。 ≥ 任何情況下都不要在以下地方使用或存放本裝置， 因為這樣做可能導致操作時出現問題或產生故障。 – 太陽直射的地方或夏天的海邊 – 溫度和濕度較高或者溫度和濕度變化劇烈的地方 – 沙子、灰塵或污垢比較集中的地方

– 靠近加熱器、空調或加濕器的地方 – 水可能打濕本裝置的地方

≥ 也請參閱數位相機的使用說明書。 ≥ 準備長時間不使用本裝置時，建議在存放時放入一 些乾燥劑 （矽膠）。 否則，可能會由於發霉等原因 而導致性能出現故障。 建議在使用前先檢查本裝置

≥ 請勿讓鏡頭與橡膠或塑料製品長時間接觸。 ≥ 請勿觸摸本裝置的電觸點。 這樣做可能會導致本裝

≥ 請勿拆卸或改裝本裝置。 如果內部部件需要檢查或 維修，請將本裝置送到經銷商那裡。 請勿使用汽油、稀釋劑、酒精或其他類似的清潔劑清潔

≥ 請用一塊乾軟布擦袪灰塵或手印。 ≥ 請用軟乾布擦去變焦環和對焦環上的污垢和灰塵。 ≥ 請勿使用廚房清潔劑或經化學方法處理過的抹布。 當相機開啟或關閉時聽到機械音。 ≥ 這是鏡頭或光圈運動的聲音，不是故障。

“LUMIX G VARIO 7–14 mm/F4.0 ASPH.” 焦距 f=7 mm 至 14 mm （相當於 35 mm 菲林相機： 14 mm 至 28 mm）

7 葉片快門 / 虹膜光圈 / 園形光圈

F22 鏡頭結構 16 件 12 組（2 片非球面鏡片、 4 片 ED 鏡片） In focus（焦點對準）距離

0.08k（相當於 35 mm 菲林相機： 0.15k） 光學影像穩定器 不可用 裝配 “Micro Four Thirds 接口 ” 視角 114x（廣角）至 75x（遠攝） 濾鏡直徑 不相容於濾鏡 最大直徑 70 mm （鏡頭遮光罩部分） 全長 約 83.1 mm （從鏡頭遮光罩的頂部到鏡頭接口的基準面）
