MANUAL DE USUARIO DUH523Z MAKITA

• Debido a nuestro programa continuo de investigación y desarrollo, las especificaciones aquí descritas están sujetas a cambios sin previo aviso.

• Las especificaciones pueden ser diferentes de un país a otro. *1: Peso sin ningún accesorio ni cartucho(s) de batería *2: El peso puede variar dependiendo del accesorio o los accesorios, incluyendo el cartucho de batería. La combinación menos pesada y la más pesada, de acuerdo con el procedimiento EPTA 01/2014, se muestran en la tabla. Cargador y cartucho de la batería aplicable

• Es posible que algunos de los cartuchos de la batería y los cargadores que se muestran más arriba no estén disponibles, en función de su región de residencia. ADVERTENCIA:

• Utilice solo los cartuchos de la batería y los cargadores que se muestran más arriba. El uso de cualquier otro cartucho de la batería y otros cargadores puede crear un riesgo de lesiones y/o incendio. Fuente de alimentación conectada por cable recomendada

• La fuente o fuentes de alimentación conectadas por cable indicadas arriba puede que no estén disponibles dependiendo de su región de residencia.

• Antes de utilizar la fuente de alimentación conectada por cable, lea las instrucciones e indicaciones de precaución sobre ella. Símbolos A continuación se muestran los símbolos que pueden ser utilizados para el equipo. Asegúrese de que entiende su significado antes de utilizar. .......Lea el manual de instrucciones. ................... No la exponga a la humedad.

3. Cartucho de la batería

4. Lámparas indicadoras

5. Botón de comprobación

8. Botón de desbloqueo

12. Dirección de corte

14. Incline las cuchillas

21. Encaje los ganchos en la ranura

23. Pulse las palancas en ambos

32. Cubierta de la cuchilla

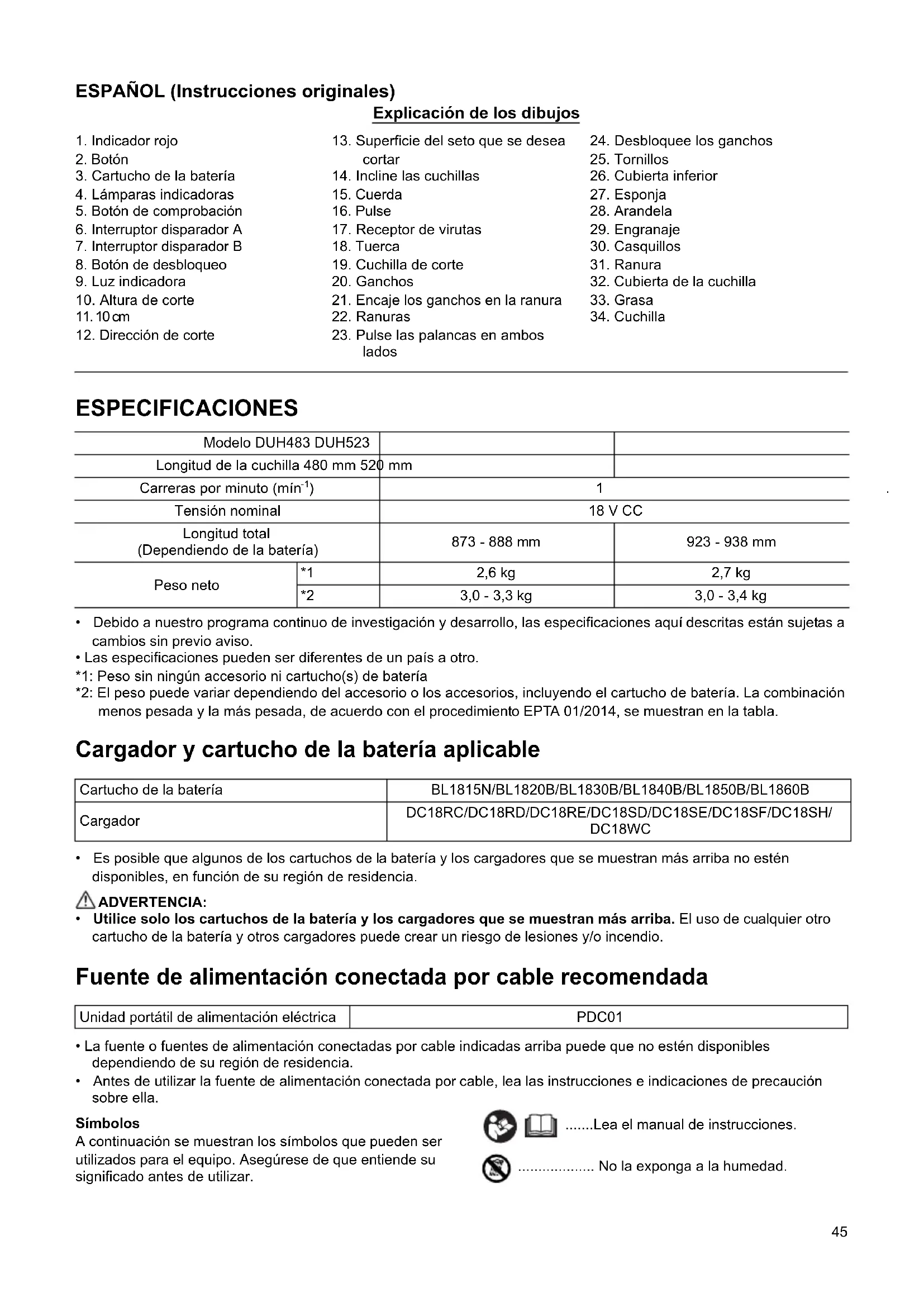

Modelo DUH483 DUH523 Longitud de la cuchilla 480 mm 520 mm Carreras por minuto (mín

)1.350 Tensión nominal 18 V CC Longitud total (Dependiendo de la batería)

873 - 888 mm 923 - 938 mm

Peso neto *1 2,6 kg 2,7 kg *2 3,0 - 3,3 kg 3,0 - 3,4 kg Cartucho de la batería BL1815N/BL1820B/BL1830B/BL1840B/BL1850B/BL1860B Cargador DC18RC/DC18RD/DC18RE/DC18SD/DC18SE/DC18SF/DC18SH/ DC18WC Unidad portátil de alimentación eléctrica PDC0146 .................. Póngase protección para ojos. ................... PELIGRO - Mantenga las manos alejadas de la cuchilla. ................... Utilice protección para los ojos y oídos. ................... No exponer a la lluvia. ............ Sólo para países de la Unión Europea Debido a la presencia de componentes peligrosos en el equipo, el equipo eléctrico y electrónico, los acumuladores y las baterías desechados pueden tener un impacto negativo para el medioambiente y la salud humana. ¡No tire los aparatos eléctricos y electrónicos ni las baterías junto con los residuos domésticos! De conformidad con las Directivas Europeas sobre residuos de aparatos eléctricos y electrónicos y sobre acumuladores y baterías y residuos de acumuladores y baterías, así como la adaptación de las mismas a la ley nacional, el equipo eléctrico, las baterías y los acumuladores desechados deberán ser almacenados por separado y trasladados a un punto distinto de recogida de desechos municipales, que cumpla con los reglamentos sobre protección medioambiental. Esto se indica mediante el símbolo de cubo de basura tachado colocado en el equipo. ................. Nivel de potencia del sonido garantizado de acuerdo con la Directiva UE sobre ruido ambiental. ................. Nivel de potencia del sonido de acuerdo con el reglamento para el control de ruido en NSW, Australia Uso previsto ENE014-1 La herramienta está diseñada para cortar setos. Advertencias de seguridad para herramientas eléctricas en general GEA010-2 ADVERTENCIA: Lea todas las advertencias de seguridad, instrucciones, ilustraciones y especificaciones provistas con esta herramienta eléctrica. Si no sigue todas las instrucciones indicadas abajo podrá resultar en una descarga eléctrica, un incendio y/o heridas graves. Guarde todas las advertencias e instrucciones para futuras referencias. El término “herramienta eléctrica” en las advertencias se refiere a su herramienta eléctrica de funcionamiento con conexión a la red eléctrica (con cable) o herramienta eléctrica de funcionamiento a batería (sin cable). Advertencias de seguridad para el cortasetos inalámbrico GEB278-1

1. No utilice el cortasetos en malas condiciones

meteorológicas, especialmente cuando haya riesgo de relámpagos. Esto disminuirá el riesgo de sufrir el impacto de un rayo.

2. Mantenga todos los cables de alimentación y

otros cables alejados del área de corte. Puede haber cables de alimentación u otros cables ocultos en los setos o arbustos y la cuchilla puede cortarlos accidentalmente.

3. Póngase protectores para oídos. Un equipo de

protección adecuado reducirá el riesgo de pérdida auditiva.

4. Sujete el cortasetos por las superficies de

asimiento aisladas solamente, porque la cuchilla puede entrar en contacto con cableado oculto. El contacto de las cuchillas con un cable con corriente hará que la corriente circule por las partes metálicas expuestas del cortasetos y podrá soltar una descarga eléctrica al operario.

5. Mantenga todas las partes del cuerpo alejadas de

la cuchilla. No retire el material cortado o sujete el material que va a cortar cuando las cuchillas estén moviéndose. Las cuchillas siguen moviéndose después de desactivar el interruptor. Un momento de inatención mientras está operando el cortasetos puede resultar en heridas personales graves.

6. Cuando retire material atascado o haga el servicio

al cortasetos, asegúrese de que todos los interruptores de alimentación están desactivados y la batería ha sido retirada o desconectada. Una puesta en marcha inesperada del cortasetos mientras retira material atascado o hace el servicio podrá resultar en heridas personales graves.

7. Transporte el cortasetos agarrándolo por el

mango con la cuchilla parada y teniendo cuidado de no activar ningún interruptor de alimentación. Un transporte correcto del cortasetos disminuirá el riesgo de una puesta en marcha involuntaria que podría resultar en heridas personales con las cuchillas.

8. Cuando transporte o almacene el cortasetos,

utilice siempre la cubierta de las cuchillas. Un manejo correcto del cortasetos disminuirá el riesgo de heridas personales con las cuchillas. Instrucciones de seguridad adicionales Preparación

1. Compruebe los setos y arbustos por si tienen

objetos extraños, tal como cercas alambradas o cables ocultos antes de utilizar la herramienta. Ni-MH Li-ion47

2. La herramienta no debe ser utilizada por niños o

personas jóvenes de menos de 18 años de edad. Las personas jóvenes de más de 16 años de edad pueden excluirse de esta restricción si están recibiendo preparación bajo la supervisión de un experto.

3. A los primerizos, un usuario con experiencia

deberá enseñarles cómo utilizar la herramienta.

4. Utilice la herramienta solamente si se encuentra

en buen estado físico. Si está cansado, su atención se reducirá. Tenga cuidado especial al final de la jornada laboral. Realice todo el trabajo con calma y con cuidado. El usuario es responsable de todos los daños causados a terceros.

5. No utilice nunca la herramienta cuando esté bajo

la influencia de alcohol, drogas o medicamento.

6. Los guantes de trabajo de cuero resistente son

parte del equipo básico de la herramienta y se deben llevar puestos siempre que se trabaje con ella. Póngase también zapatos robustos con suelas antideslizantes.

7. Antes de comenzar el trabajo, compruebe para

asegurarse de que la herramienta está en buen estado de funcionamiento y que se puede usar con seguridad. Asegúrese de que los protectores están colocados firmemente. La herramienta no debe ser utilizada a menos que esté totalmente ensamblada. Operación

1. Sujete la herramienta firmemente con ambas

manos cuando la esté utilizando.

2. La herramienta ha sido prevista para ser utilizada

por el operario a nivel del suelo. No utilice la herramienta en escaleras de mano ni en ningún otro apoyo inestable.

3. PELIGRO - Mantenga las manos alejadas de la

cuchilla. El contacto con la cuchilla provocará heridas personales graves.

4. No utilice la herramienta en la lluvia ni en

condiciones mojadas o muy húmedas. El motor eléctrico no es a prueba de agua.

5. Asegúrese de que tiene suelo firme antes de

comenzar la operación.

6. No utilice la herramienta sin carga

7. Apague la herramienta inmediatamente y retire el

cartucho de batería si las cuchillas de tijeras entran en contacto con una valla u otro objeto duro. Compruebe las cuchillas por si están dañadas, y si están dañadas, reemplace las cuchillas inmediatamente.

8. Antes de comprobar las cuchillas de tijeras,

ocuparse de los fallos, o de retirar material enganchado en las cuchillas de tijeras, apague siempre la herramienta y retire el cartucho de batería.

9. No dirija nunca las cuchillas de tijeras hacia usted

10. Si las cuchillas dejan de moverse debido al atasco

de objetos extraños entre las cuchillas durante la operación, apague la herramienta y retire el cartucho de batería, y después retire los objetos extraños utilizando implementos como unos alicates. Retirar los objetos extraños con la mano puede ocasionar heridas por el hecho de que las cuchillas pueden moverse como reacción al retirar los objetos extraños.

11. Evite los entornos peligrosos. No utilice la

herramienta en lugares húmedos o mojados ni la exponga a la lluvia. La entrada de agua en la herramienta aumentará el riesgo de que se produzca una descarga eléctrica. Mantenimiento y almacenamiento

1. Apague la herramienta y retire el cartucho de

batería antes de realizar cualquier trabajo de mantenimiento.

2. Cuando mueva la herramienta a otro lugar,

incluyendo durante el trabajo, retire siempre el cartucho de batería y ponga la cubierta de las cuchillas en las cuchillas de tijeras. No trasporte ni traslade nunca la herramienta con las cuchillas en movimiento. No agarre nunca las cuchillas con las manos.

3. Limpie la herramienta y especialmente las

cuchillas de tijeras después de la utilización, y

tes de almacenar la herramienta durante periodos prolongados. Enaceite ligeramente las cuchillas y ponga la cubierta de las cuchillas.

4. Almacene la herramienta con la cubierta de las

cuchillas puesta, en un cuarto seco. Manténgalo alejado del alcance de los niños. No almacene nunca la herramienta en exteriores.

5. No deseche la batería(s) arrojándola al fuego. La

célula puede explotar. Compruebe los códigos locales por si hay instrucciones para el posible desecho especial.

6. No abra o mutile la batería(s). El electrolito

liberado es corrosivo y puede ocasionar daño a los ojos o la piel. Puede ser tóxico si se traga.

7. No cargue la batería bajo la lluvia, o en lugares

mojados. GUARDE ESTAS INSTRUCCIONES. ADVERTENCIA: NO deje que la comodidad o familiaridad con el producto (a base de utilizarlo repetidamente) sustituya la estricta observancia de las normas de seguridad para el producto en cuestión. El MAL USO o el no seguir las normas de seguridad establecidas en este manual de instrucciones podrá ocasionar heridas personales graves. Instrucciones de seguridad importantes para el cartucho de batería ENC007-17

1. Antes de utilizar el cartucho de batería, lea todas

las instrucciones e indicaciones de precaución sobre (1) el cargador de baterías, (2) la batería, y (3) el producto con el que se utiliza la batería.

2. No desensamble ni manipule el cartucho de

batería. Podrá resultar en un incendio, calor excesivo, o una explosión.

3. Si el tiempo de uso se acorta demasiado, cese la

operación inmediatamente. Podría resultar en un48 riesgo de recalentamiento, posibles quemaduras e incluso una explosión.

4. Si entra electrólito en sus ojos, aclárelos con agua

limpia y acuda a un médico inmediatamente. Existe el riesgo de poder perder la vista.

5. No cortocircuite el cartucho de batería:

(1) No toque los terminales con ningún material conductor. (2) Evite guardar el cartucho de batería en un cajón junto con otros objetos metálicos, como clavos, monedas, etc. (3) No exponga el cartucho de batería al agua ni a la lluvia. Un cortocircuito en la batería puede producir una gran circulación de corriente, un recalentamiento, posibles quemaduras e incluso una rotura de la misma.

6. No guarde ni utilice la herramienta y el cartucho

de batería en lugares donde la temperatura pueda alcanzar o exceder los 50 °C.

7. Nunca incinere el cartucho de batería incluso en el

caso de que esté dañado seriamente o ya no sirva en absoluto. El cartucho de batería puede explotar si se tira al fuego.

8. No clave, corte, aplaste, lance, deje caer el

cartucho de batería, ni golpee contra un objeto duro el cartucho de batería. Tal conducta podrá resultar en un incendio, calor excesivo, o una explosión.

9. No utilice una batería dañada.

10. Las baterías de litio-ion contenidas están sujetas

a los requisitos de la Legislación para Materiales Peligrosos. Para transportes comerciales, p.ej., por terceras personas y agentes de transportes, se deberán observar requisitos especiales para el empaquetado y etiquetado. Para la preparación del artículo que se va a enviar, se requiere consultar con un experto en materiales peligrosos. Por favor, observe también la posibilidad de reglamentos nacionales más detallados. Cubra con cinta aislante o enmascare los contactos expuestos y empaquete la batería de tal manera que no se pueda mover alrededor dentro del embalaje.

11. Para desechar el cartucho de batería, retírelo de la

herramienta y deséchelo en un lugar seguro. Siga los reglamentos locales referentes al desecho de la batería.

12. Utilice las baterías solamente con los productos

especificados por Makita. La instalación de las baterías en productos no compatibles puede resultar en un incendio, calor excesivo, explosión, o fuga de electrolito.

13. Si la herramienta no va a ser utilizada durante un

periodo de tiempo largo, la batería deberá ser retirada de la herramienta.

14. Durante y después de la utilización, el cartucho de

batería podrá acumular calor, lo cual puede ocasionar quemaduras o quemaduras de baja temperatura. Preste atención al manejo de cartuchos de batería calientes.

15. No toque el terminal de la herramienta

inmediatamente después de utilizar, dado que puede calentarse lo suficiente como para ocasionar quemaduras.

16. No permita que virutas, polvo, o tierra se adhieran

dentro de los terminales, orificios, y ranuras del cartucho de batería. Esto podría ocasionar calentamiento, que coja fuego, reviente y un mal funcionamiento de la herramienta o el cartucho de batería, resultando en quemaduras o heridas personales.

17. A menos que la herramienta pueda utilizarse cerca

de cables eléctricos de alta tensión, no utilice el cartucho de batería cerca de cables eléctricos de alta tensión. Podrá resultar en un mal funcionamiento o rotura de la herramienta o el cartucho de batería.

18. Mantenga la batería alejada de los niños.

GUARDE ESTAS INSTRUCCIONES. PRECAUCIÓN: Utilice solamente baterías genuinas de Makita. La utilización de baterías no genuinas de Makita, o baterías que han sido alteradas, puede resultar en una explosión de la batería ocasionando incendios, heridas personales y daños. También anulará la garantía de Makita para la herramienta y el cargador de Makita. Consejos para alargar al máximo la vida de servicio de la batería

1. Cargue el cartucho de batería antes de que se

descargue completamente. Detenga siempre la operación y cargue el cartucho de batería cuando note menos potencia en la herramienta.

2. No cargue nunca un cartucho de batería que esté

completamente cargado. La sobrecarga acortará la vida de servicio de la batería.

3. Cargue el cartucho de batería a temperatura

ambiente de 10 °C - 40 °C. Si un cartucho de batería está caliente, déjelo enfriar antes de cargarlo.

4. Cuando no esté utilizando el cartucho de batería,

retírelo de la herramienta o del cargador.

5. Cargue el cartucho de batería si no lo utiliza

durante un periodo de tiempo prolongado (más de seis meses).

FUNCIONAMIENTO PRECAUCIÓN:

• Antes de ajustar o de comprobar la herramienta, asegúrese siempre de que está apagada y de que la batería ha sido extraída. Instalación o extracción del cartucho de la batería (Fig. 1) PRECAUCIÓN:

• Apague siempre la herramienta antes de instalar o extraer el cartucho de la batería.

• Sujete la herramienta y el cartucho de la batería firmemente cuando instale o extraiga el cartucho49 de la batería. Si no sujeta la herramienta y el cartucho de la batería firmemente, pueden resbalar de sus manos y pueden producirse daños en la herramienta o el cartucho de la batería, así como lesiones personales. Para quitar el cartucho de la batería, mantenga pulsado el botón de la parte frontal del cartucho y retírelo. Para instalar el cartucho de la batería, alinee la lengüeta situada en el cartucho de la batería con la ranura del alojamiento e insértela. Insértelo completamente hasta que quede firmemente encajado con un clic. Si puede ver el indicador rojo de la zona superior del botón, significa que el cartucho no está encajado completamente. PRECAUCIÓN:

• Instale siempre completamente el cartucho de la batería de forma que el indicador rojo quede oculto. De lo contrario, el cartucho puede desprenderse accidentalmente de la herramienta y causar lesiones al operario o a alguna persona que se encuentre cerca.

• No presione excesivamente el cartucho de la batería para instalarlo. Si el cartucho no entra con suavidad, significa que no lo está instalando correctamente. Sistema de protección de la herramienta / batería La herramienta está equipada con un sistema de protección de la herramienta/batería. Este sistema corta automáticamente la alimentación para alargar la vida útil de la herramienta y la batería. La herramienta se detendrá automáticamente durante la operación si la herramienta o la batería es puesta en una de las condiciones siguientes: Protección contra sobrecarga Esta protección funciona cuando la herramienta es utilizada de una manera que da lugar a que tenga que absorber una corriente anormalmente alta. En esta situación, apague la herramienta y detenga la aplicación que ocasiona la sobrecarga de la herramienta. Después encienda la herramienta para volver a empezar. Protección contra el recalentamiento Esta protección funciona cuando la herramienta o la batería se recalienta. En esta situación, deje que la herramienta y la batería se enfríen antes de encender la herramienta otra vez. Protección contra descarga excesiva Esta protección funciona cuando la capacidad de batería restante es baja. En esta situación, retire la batería de la herramienta y cargue la batería. Modo de indicar la capacidad de batería restante Solamente para cartuchos de batería con el indicador Presione el botón de comprobación en el cartucho de batería para indicar la capacidad de batería restante. Las lámparas indicadoras se iluminan durante unos pocos segundos. (Fig. 2) NOTA:

• Dependiendo de las condiciones de utilización y de la temperatura ambiente, la indicación podrá variar ligeramente de la capacidad real.

• La primera lámpara indicadora (extremo izquierdo) parpadeará cuando el sistema de protección de la batería esté funcionando. Acción del gatillo interruptor PRECAUCIÓN:

• Antes de insertar el cartucho de la batería en la herramienta, asegúrese siempre de que el interruptor disparador funciona como es debido y que vuelve a la posición “OFF” (apagado) al soltarlo. (Fig. 3) Por su seguridad, esta herramienta está equipada con un sistema dual de interruptores. Para poner en marcha la herramienta, pulse el botón de desbloqueo de los disparadores A y B. Suelte cualquiera de los dos para apagarla. La secuencia de pulsación de los interruptores no es importante, ya que la herramienta solamente se pone en marcha cuando se activan dos interruptores. Luz indicadora (Fig. 4) Mientras la herramienta está en funcionamiento la luz indicador muestra el estado de capacidad del cartucho de la batería. Cuando la herramienta también está sobrecargada y se ha detenido durante el funcionamiento, la luz se enciende de color rojo. Consulte en la siguiente tabla el estado y la acción que se debe tomar para la luz indicadora. Lámparas indicadoras Capacidad restante Iluminada Apagada Parpadeando 75% a 100% 50% a 75% 25% a 50% 0% a 25% Cargue la batería. Puede que la batería no esté funcionando bien.50 Nota 1: El momento en el que se enciende la luz indicadora varía en función de la temperatura de la zona de trabajo y del estado del cartucho de la batería.

FUNCIONAMIENTO PRECAUCIÓN:

• Tenga cuidado de no entrar en contacto accidentalmente con una valla metálica u otros objetos duros mientras corta. La cuchilla puede romperse y causar lesiones graves.

• Intentar llegar demasiado lejos con un cortasetos, especialmente desde una escalera, es extremadamente peligroso. No trabaje desde ninguna superficie que se tambalee o no sea firme. AVISO: No intente cortar ramas de un grosor superior a 10 mm de diámetro con la herramienta. Corte las ramas 10 cm por debajo de la altura de corte usando unas tijeras de podar antes de usar la herramienta. (Fig. 5) PRECAUCIÓN:

• No corte árboles muertos u objetos duros similares. De lo contrario, podría dañar la herramienta. (Fig. 6) Sujete el cortasetos con ambas manos, tire de los interruptores disparadores A y B y después muévalo por delante de su cuerpo. (Fig. 7) Como operación de manejo básica, incline las cuchillas en la dirección de corte y mueva el cortasetos tranquilamente y suavemente a una velocidad de 3 - 4 segundos por metro. (Fig. 8) Para cortar de forma uniforme la parte superior de un seto, resulta de ayuda atar una cuerda a la altura deseada del seto y cortar a lo largo de ella, usándola como referencia. (Fig. 9) Si se acopla el receptor de virutas (accesorio opcional) en la herramienta cuando se corta el seto de forma recta, se puede evitar que las hojas salgan despedidas. (Fig. 10) Para cortar el lateral de un seto de forma uniforme, resulta útil cortar desde la parte inferior hacia arriba. (Fig. 11) Corte madera de boj o rododendro desde la base hacia la parte superior para lograr un aspecto atractivo y un buen trabajo. Instalación o extracción del receptor de virutas (accesorio opcional) PRECAUCIÓN:

• Asegúrese siempre de que la herramienta esté apagada y desenchufada antes de instalar o extraer el receptor de virutas. NOTA:

• Siempre que reemplace el receptor de virutas, utilice guantes para que las manos y la cara no entren en contacto con la cuchilla. De lo contrario, puede sufrir lesiones personales.

• Asegúrese siempre de que se haya retirado la cubierta de la cuchilla antes de instalar el receptor de virutas.

• El receptor de virutas recibe hojas cortadas y ayuda a recoger las hojas que salen despedidas. Puede instalarse en cualquier lado de la herramienta. (Fig. 12) Ejerza presión sobre el receptor de virutas en las cuchillas de forma que sus hendiduras se solapen con las tuercas de las cuchillas. (Fig. 13) A continuación, el receptor de virutas debe instalarse de forma que sus ganchos encajen en las ranuras de la unidad de la cuchilla. (Fig. 14) Para extraer el receptor de virutas, pulse sus palancas en ambos lados de forma que los ganchos estén desbloqueados. PRECAUCIÓN:

• La cubierta de la cuchilla (equipo estándar) no se puede instalar en la herramienta con el receptor de virutas instalado. Antes de transportar o almacenar la herramienta, desinstale el receptor de virutas e instale la cubierta de la cuchilla para evitar la exposición de la cuchilla. NOTA:

• Compruebe si el receptor de virutas estás correctamente instalado antes de su uso.

• Nunca intente desinstalar el receptor de virutas aplicando una fuerza excesiva sobre sus ganchos bloqueados en las ranuras de la unidad de la cuchilla. El uso de una fuerza excesiva puede dañarlo. MANTENIMIENTO PRECAUCIÓN:

• Asegúrese de apagar siempre la herramienta y extraer el cartucho de la batería antes de intentar realizar cualquier trabajo de inspección o mantenimiento en ella. Limpieza de la herramienta Limpie la herramienta eliminando la suciedad con un trapo húmedo o empapado en jabón. Luz indicadora Estado Acción que debe realizarse La luz parpadea de color rojo. Indica el tiempo aproximado para reemplazar el cartucho de la batería cuando la carga de la batería está baja. Recargue el cartucho de la batería lo antes posible. La luz se enciende de color rojo. (Nota 1) Esta función se activa cuando la carga de la batería casi se ha agotado. En ese caso, la herramienta se detiene inmediatamente. Recargue el cartucho de la batería. La luz se enciende de color rojo. (Nota 1) Parada automática causada por una sobrecarga Apague la herramienta.51 PRECAUCIÓN:

• Nunca utilice gasolina, benceno, disolvente, alcohol o un producto similar. Se puede provocar una decoloración, una deformación o grietas. Mantenimiento de la cuchilla Engrase la cuchilla antes de su uso, y una vez por hora durante su uso, con aceite para máquina o un producto similar. NOTA:

• Antes de engrasar la cuchilla, extraiga el receptor de virutas. Tras su uso, elimine la suciedad de ambos lados de la cuchilla con un cepillo de alambre, límpiela con un trapo y después aplique suficiente aceite de baja viscosidad, como aceite para máquina, etc. y aceite lubricante en aerosol. PRECAUCIÓN:

• No limpie las cuchillas con agua. En caso contrario se pueden provocar daños o herrumbre en la herramienta. Extracción o instalación de la cuchilla de corte PRECAUCIÓN:

• Antes de extraer o instalar la cuchilla de corte, asegúrese siempre de que la herramienta esté apagada y que se haya extraído el cartucho de la batería.

• Siempre que reemplace la cuchilla, póngase guantes sin extraer la cubierta de la cuchilla para que las manos y la cara no entren en contacto con la cuchilla. De lo contrario, puede sufrir lesiones personales. NOTA:

• No limpie la grasa de los engranajes o del cigüeñal. De lo contrario, podría dañar la herramienta. Extracción de las cuchillas de corte (Fig. 15) Dé la vuelta a la herramienta, afloje los cuatro tornillos y extraiga la cubierta inferior. NOTA:

• Tenga cuidado de no ensuciarse las manos cuando aplique grasa en el área de empuje de la cuchilla. (Fig. 16) Afloje los cuatro tornillos y extraiga las cuchillas. Retire la arandela y la esponja de las cuchillas y déjelas a un lado. Se necesitarán para la instalación posterior. (Fig. 17) Si los casquillos aún se encuentran en los orificios del engranaje, retire el engranaje y extraiga los casquillos con un destornillador o un elemento similar. NOTA: La arandela que se encuentra debajo del engranaje se puede desprender por error cuando se extrae el engranaje. En ese caso, devuélvala a su posición de instalación original. Instalación de la cuchilla de corte (Fig. 18) Extraiga la cubierta de la cuchilla de las cuchillas usadas y encájela en las nuevas para evitar el contacto con las cuchillas. (Fig. 19) Ajuste las posiciones de los orificios girando el engranaje tal y como se muestra en la ilustración. (Fig. 20 y 21) Aplique grasa proporcionada con las nuevas cuchillas tal y como se muestra en la ilustración. (Fig. 22) Coloque la esponja extraída en la misma posición que la antigua. Asegúrese de que los casquillos proporcionados con las nuevas cuchillas se coloquen en los salientes de la cuchilla. Coloque las nuevas cuchillas en la herramienta de forma que los salientes encajen en los orificios del engranaje. Si los casquillos se desprenden de los salientes accidentalmente, póngalos en los orificios del engranaje previamente. (Fig. 23) Instale la cuchilla, apriete los cuatro tornillos y coloque la arandela extraída en la misma posición que la antigua. (Fig. 24) Instale la cubierta inferior en la herramienta y apriete los cuatro tornillos firmemente. Almacenamiento El orificio para ganchos de la parte inferior de la herramienta es útil para colgar la herramienta de un clavo o un tornillo en la pared. (Fig. 25) Extraiga el cartucho de la batería y coloque la cubierta de la cuchilla en las cuchillas para que no queden expuestas. Guarde la herramienta con cuidado fuera del alcance de los niños. Guarde la herramienta en un lugar que no esté expuesto al agua y la lluvia. Para mantener la SEGURIDAD y la FIABILIDAD del producto, las reparaciones y cualquier otra tarea de mantenimiento o ajuste deberán ser realizadas en centros de servicio autorizados por Makita, utilizando siempre repuestos Makita. ACCESORIOS OPCIONALES PRECAUCIÓN:

• Se recomienda el uso de estos accesorios o complementos con la herramienta Makita especificada en este manual. El uso de otros accesorios o complementos puede conllevar el riesgo de ocasionar daños corporales. Utilice los accesorios o complementos solamente para su fin establecido. Si necesita cualquier ayuda para obtener más información relativa a estos accesorios, pregunte a su centro de servicio Makita local.

• Cubierta de la cuchilla

• Ensamblado de cuchilla de corte

• Batería y cargador originales de Makita

• Receptor de virutas NOTA:

• Algunos elementos de la lista se pueden incluir en el paquete de la herramienta como accesorios estándar. Pueden ser diferentes de un país a otro.52 Ruido Niveles típicos de ruido ponderado A determinados conforme a EN62841-4-2: ENG907-1

• El valor (o los valores) de emisión de ruido declarado ha sido medido de acuerdo con un método de prueba estándar y se puede utilizar para comparar una herramienta con otra.

• El valor (o valores) de emisión de ruido declarado también se puede utilizar en una valoración preliminar de exposición. ADVERTENCIA:

• Póngase protectores para oídos.

• La emisión de ruido durante la utilización real de la herramienta eléctrica puede variar del valor (o los valores) de emisión declarado dependiendo de las formas en las que la herramienta sea utilizada, especialmente qué tipo de pieza de trabajo se procesa.

• Asegúrese de identificar medidas de seguridad para proteger al operario que estén basadas en una estimación de la exposición en las condiciones reales de utilización (teniendo en cuenta todas las partes del ciclo operativo como las veces cuando la herramienta está apagada y cuando está funcionando en vacío además del tiempo de gatillo). Vibración Valor total de la vibración (suma de vectores triaxiales) determinado conforme a EN62841-4-2: Emisión de vibraciones (a

• El valor (o los valores) total de emisión de vibración declarado ha sido medido de acuerdo con un método de prueba estándar y se puede utilizar para comparar una herramienta con otra.

• El valor (o los valores) total de emisión de vibración declarado también se puede utilizar en una valoración preliminar de exposición. ADVERTENCIA:

• La emisión de vibración durante la utilización real de la herramienta eléctrica puede variar del valor (o los valores) de emisión declarado dependiendo de las formas en las que la herramienta sea utilizada, especialmente qué tipo de pieza de trabajo se procesa.

• Asegúrese de identificar medidas de seguridad para proteger al operario que estén basadas en una estimación de la exposición en las condiciones reales de utilización (teniendo en cuenta todas las partes del ciclo operativo como las veces cuando la herramienta está apagada y cuando está funcionando en vacío además del tiempo de gatillo). Declaraciones de conformidad Para países europeos solamente Las declaraciones de conformidad están incluidas como Anexo A de este manual de instrucciones. Modelo Nivel de presión del sonido Nivel de potencia de sonido garantizado Nivel de potencia de sonido medido
